Как заменить успокоитель цепи ваз 2107

Содержание:

Цепной привод ГРМ ВАЗ 2107 — описание
Как Натянуть Цепь ГРМ На Ваз 2107
- Устройство привода времени на ВАЗ 2107
- Процедура натяжения или замены цепи синхронизации
Доработка натяжителя цепи ваз 2107
Регулировка натяжения цепи на ВАЗ 2107
Фазы ГРМ и когда нужно устанавливать их по меткам
- Как выставить фазы ГРМ по меткам
- Особенности обслуживания механизма ГРМ
ЦЕПНОЙ ПРИВОД ГРМ ВАЗ 2107 — ОПИСАНИЕ
Замена цепи
Когда необходима натяжка?
- Назначение устройства
  - Механический
  - Автоматический

Цепной привод ГРМ ВАЗ 2107 — описание

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

Успокоитель

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

Натяжитель

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

автоматические;
механические;
гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

Цепь

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Как Натянуть Цепь ГРМ На Ваз 2107

Как заменить ступицу на ваз 2107

Правильное натяжение цепной цепи на ВАЗ 2107

ВАЗ 2107 имеет верхний механизм синхронизации клапанов. Это означает, что распределительный вал расположен в верхней части двигателя, в головке блока цилиндров. Сроки предназначены для регулировки подачи газовоздушной смеси на цилиндры и организации удаления выхлопных газов. Для управления синхронизацией предусмотрена звездообразная передача, привод, в котором двигатель инжектора ВАЗ 2107 является цепью со специальными устройствами.

Цепи для ВАЗ 2107

Устройство привода времени на ВАЗ 2107

Время впрыска двигателя состоит из:

впускной трубопровод и выпускной коллектор, выполняющий функции подачи ВТС на цилиндры и выпуск выхлопных газов;
коленчатый вал. необходим для привода зубчатого механизма;
распределительный вал является основным элементом времени, при вращении клапан запускает управление некоторыми фазами;

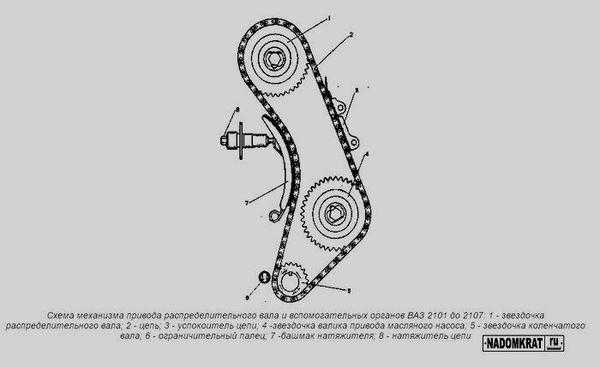

Схема механизма привода распределительного вала и вспомогательных органов ВАЗ 2101. 2107

Грейферное зубчатое колесо (также называемое приводным устройством распредвала) на ВАЗ 2107 не является структурно сложным, но существует ряд нюансов, которые необходимо учитывать при замене или растяжении цепи ВАЗ 2107. Этот элемент синхронизации двигателя включает в себя:

Звездочка коленчатого вала, которая является ведущей звездочкой, вращается со скоростью, вдвое превышающей скорость звездочки распределительного вала, поэтому она имеет меньший диаметр;
Звездочка привода насоса маслосистемы и калибра РЗ;
Звездочка распределительного вала;
Сажа изготовлена из пластика;
Гидравлический натяжитель, с помощью которого в качестве рабочей жидкости моторное масло подается через специальную трубку через масляный датчик;
Обувь для натяжения обуви;
Роликовая цепь, для двигателей 2101-21011 имеет 114 звеньев, для. 2103-2106. 116.

Определите, сколько ссылок в цепочке достаточно просто. Необходимо растянуть цепочку на всю длину, и если ссылки на обоих концах одинаковы, тогда они равны 116, если они разные, тогда ссылки равны 114.

На звездочке коленчатого вала есть отметка, при установке или регулировке цепи она должна «смотреть» на специальную отметку в виде прилива на блоке цилиндров. Специальная маркировка на звездочке распределительного вала должна быть помещена против маркировки притоком на корпусе подшипника. В результате метки коленчатого вала и распредвала должны быть направлены друг на друга.

Процедура натяжения или замены цепи синхронизации

В процессе эксплуатации автомобиля цепь напряжения цепи синхронизации постепенно расширяется. Из-за этого шаг цепи может меняться и на холостом ходу двигатель начинает работать неустойчиво. Есть плавающие обороты. Можно даже перепрыгнуть цепочку по нескольким ссылкам, а затем ICE начнет останавливаться. Чтобы предотвратить это, эксперты рекомендуют периодически регулировать натяжение цепи. Если водитель услышал, что громкая цепь ВАЗ 2107. это верный признак того, что натяжение цепи ВАЗ 2107 просто необходимо.

Доработка натяжителя цепи ваз 2107

Как отремонтировать или полностью заменить печку ваз-2107

После сборки движка натянул цепь, отрегулировал клапана, завелась отлично без постукиваний и т.д. — просто приятный шелест.Проездил некоторое время, и стал заметен непонятный стук в передней части двигателя. Похож звук был на клапанный. Дай, думаю, разберу, отрегулирую. Но не тут-то было — там цепь не натянута, оказывается!Подтянул, завел…все отлично…погрел, погазовал и снова начала цепь ослабляться(Вытянул натяжитель цепи…он вроде нормальный… НО на конце масленка стояла…нехорошо дело, думаю.

В общем, нашел решение проблемы благодаря Rijii26 и GeOLUH , за что им огромное спасибо!)

Мне посоветовали просверлить этот колпачек, нарезать резьбу и вкрутить в него болт, дабы фиксировать положение штока.

С этими мыслями я и пошел в гараж, снял, разобрал. Проблема была в том, что шток не полностью был обхвачен сухарями, поэтому, со временем, проскальзывал.

Однако, по закону подлости, нужного мне метчика не оказалось(Но выход был найден!

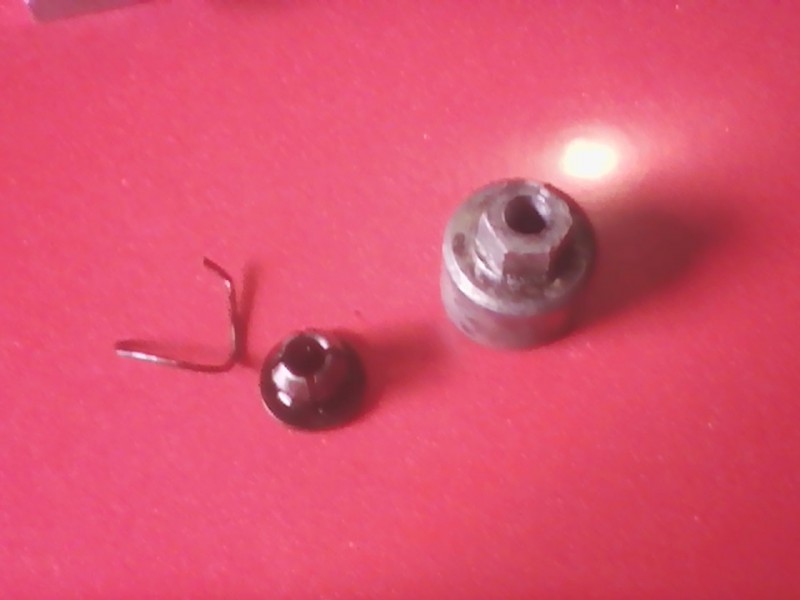

1 — масленка2 — пружина для отталкивания «болтика»3 — сам «болтик»

Идея в том, что в колпачек помещается часть болта, в моем случае 6 мм (на рисунке — «болтик»), и пружина, чтобы толкать его в направлении штока, где он затягивается плотно сухарями и, в свою очередь, удерживает шток.

Ну и закернил масленку заодно, ибо был риск ее в поддон уронить. (на фото не видно, делал позже уже).

Вроде бы все просто, однако — работает! Техническое образование творит чудеса!)

Привет всем. Давно ничего не писал. Недавно увидел на Драйве статью о доработке натяжителя цепи, ну и решил свой тоже немного доработать. Что нам дает доработка:— цепь можно регулировать даже на заведенном двигателе,— регулировать можно хоть до разрыва цепи,— цепь не будет ослабевать со временем.Для это понадобиться: дрель, тиски, сверло на 6,5 мм, метчик на 8 с шагом 1,25, ну и конечно прямые руки.Снимаем колпачковую гайку, и достаем из нее сухарик.

Под сухариком будет небольшое отверстие, я начал сверлить изнутри, чтобы отверстие получилось ровно по центру.

Цепь и ремень ГРМ — важные детали газораспределительного механизма. С течением времени цепь растягивается и требует регулировки. В статье рассказывается о том, когда необходимо натяжка, а также дана пошаговая инструкция, как натянуть цепь на ВАЗ 2107 своими руками.

Регулировка натяжения цепи на ВАЗ 2107

Как заменить лампочки в приборной панели ваз 2107

В статье расскажем, зачем нужно регулировать натяжение цепи газораспределения, что может случиться, если этого не сделать, и о том, как натянуть цепь на ВАЗ 2107.

Когда нужна регулировка натяжения цепи?

если цепь вытянулась. Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.
если цепь была снята, или двигатель ремонтировался.
перед тем, как должна быть произведена регулировка клапанных зазоров;
после того, как поменяли успокоитель или натяжитель.
подтяжка нужна после длительной эксплуатации, после пробега 10-20 тыс. км.

Чем опасна несвоевременная подтяжка?

Постепенно смещаются фазы газораспределения, двигатель начинает работать с перебоями, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Какой инструмент потребуется для натяжения?

простой рожковый ключ на 13;
рожковый ключ для проворачивания коленвала на 38;
трубчатый ключ на 10 для снятия крышки головки блока.

Последовательность необходимых операций:

1. Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика

2. Затем нужно снять рычаг с тягами.

3. И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.

4. Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.

5. Ослабляем натяжитель. В корпусе двигателя, возле помпы, с правой стороны спереди по ходу автомобиля, отворачиваем колпачковую гайку ключом на 13 мм.

6. Происходит разрядка натяжителя цепи, башмак «щелкает» со специфическим звуком. Если щелчка нет и натяжитель «заело», то можно аккуратно постучать молотком по гайке, и освободить плунжер натяжителя.

7. При открытой крышке можно легко определить провисает ли цепь, нажав сбоку на неё. Стоит запомнить, какая степень её «слабины».

8. Рожковым ключом 38 поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал. Для того чтобы не «проскочить» момент и подтянуть цепь, требуется навык, ведь включать стартер надо на доли секунды. Можно даже провернуть коленвал и без ключа, и без аккумулятора. Придётся вывесить задний мост и включить самую «лёгкую» для вращения 5-ю передачу. Затем, вращая колесо по часовой стрелке, провернуть цепь до нужного положения.

9. Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь.

Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.

10. Регулировка закончена. Теперь запускаем двигатель и на слух проверяем работу. Если удалось подтянуть цепь газораспределительного механизма правильно, то металлический звон исчезнет.

Такой способ натяжения можно рекомендовать всем. Опытным автолюбителям можно не снимать крышку головки блока при условии, что они на ощупь, по сопротивлению безошибочно найдут именно такое положение коленвала, при котором цепь окажется максимально натянутой.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

Осуществляется натяжка цепи ГРМ ваз-2107.
Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, изготовленным по последнему слову техники и нафаршированным сложной электроникой. В этом её красота — не надо по всякому поводу обращаться к спецам автосервиса, большая часть работ по обслуживанию авто способен сделать сам владелец. Сюда относится и процедура опции зажигания, которую в состоянии выполнить каждый желающий, за ранее исследовав подробную аннотацию.

ЦЕПНОЙ ПРИВОД ГРМ ВАЗ 2107 — ОПИСАНИЕ

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

УСПОКОИТЕЛЬ

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

НАТЯЖИТЕЛЬ

автоматические;
механические;
гидравлические.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

ЦЕПЬ

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

Замена цепи

Если пробег вашего ВАЗ 2107 достаточно большой – то цепь наверняка уже вытянулась естественным образом, и увеличился шаг между звеньями. В такой ситуации ее замена просто необходима, и сделать это можно своими руками.

Приготовьте заранее отвертки и гаечные ключи (для коленвала нужен специальный ключ).

Для упрощения рабочего процесса рекомендуем снять решетку радиатора ВАЗ 2107, сам радиатор (слив перед этим жидкость) и крышку клапана головки блока. Теперь поверните ключом по часовой стрелке шкиф коленвала, пока метка на шестерне распределительного вала не совпадет с ее отливом на корпусе подшипника и крышке вала.

Немного ослабив крепление генератора, снимите клиновой ремень, шкив водяной помпы и натяжитель цепи распредвала

Обратите внимание, что теперь необходимо обязательно включить четвертую передачу, а также поставить машину на ручник. Затем слегка открутите крепление звездочки, предварительно отогнув его шайбу. Скрутите гайку башмака натяжителя

Снимите его, если нужна его замена. Отогните стопорную шайбу болта верхней звездочки, открутите ее, выньте шестерню вместе с цепочкой, предварительно убрав ограничительный болт

Скрутите гайку башмака натяжителя. Снимите его, если нужна его замена. Отогните стопорную шайбу болта верхней звездочки, открутите ее, выньте шестерню вместе с цепочкой, предварительно убрав ограничительный болт.

Теперь до конца отвинтите болт шестерни распредвала, приподнимите цепь, выньте звездочку

До конца опустив цепочку, осторожно снимите ее с зубцов

После этого проверьте еще раз, совпадает ли метка шестерни коленчатого вала с нужной отметкой.

В противном случае, проверните коленвал, пока они не совместятся.

Когда необходима натяжка?

Механизм газораспределения на ВАЗ 2107 инжектор состоит из следующих элементов:

шестерен промежуточного и коленчатого вала;
распределительного и промежуточного валов;
рокера;
успокоителя;
впускного и выпускного клапана;
натяжителя;
башмака;
цепного привода ГРМ.

На фото изображены детали ГРМ.

Комплектующие механизма газораспределения

Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.

Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.

Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.

Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

Схема механизма газораспределения

Автомобиль ВАЗ 2107 оснащался моторами с ременным и цепным приводом ГРМ. Цепь хоть и надёжнее ремня, но, тем не менее устройство приводного узла несовершенно и требует периодической натяжки, для чего используется специальный механизм — натяжитель.

Назначение устройства

Натяжитель цепи в силовом агрегате выполняет важную функцию, осуществляя контроль натяжения цепи в приводе ГРМ. Из этого следует, что от надёжности этого изделия напрямую зависит совпадение фаз газораспределения и стабильная работа мотора. При ослаблении цепи происходит поломка успокоителя. Кроме этого, она может перескочить через зубья, в результате чего клапана ударяются о поршни, что приведёт к поломке двигателя.

Механический

В натяжителе механического типа необходимую величину натяжения обеспечивает плунжерная пружина. Под её воздействием шток выходит из корпуса и толкает башмак. Усилие передаётся до тех пор, пока цепь не станет оказывать сопротивление, т. е. будет достаточно натянута. В этом случае провисание исключается. Фиксация натяжителя осуществляется путём заворачивания колпачковой гайки, расположенной снаружи. Когда необходимо провести регулировку натяжения, гайка фиксатора плунжера откручивается, в результате чего пружина поджимает шток, исключая провисание цепи.

Для подобных натяжителей характерен один существенный недостаток: устройство засоряется мелкими частицами, что приводит к заклиниванию плунжера. Для устранения этой неисправности во время регулировки постукивают по натяжителю. Однако не стоит прилагать особых усилий, чтобы не повредить корпус изделия.

Автоматический

Такой тип натяжителя конструктивно имеет храповик. Изделие состоит из корпуса, подпружиненной собачки и зубчатой планки. Зубцы выполнены с уклоном в одном направлении с шагом в 1 мм. Принцип работы автоматического изделия состоит в следующем:

Пружина устройства воздействует на зубчатую планку с определённым усилием, в зависимости от того, насколько провисает цепь.
Посредством планки усилие передаётся на башмак натяжителя.
Обратный ход предотвращается благодаря собачке храповика, обеспечивающей фиксацию.
Стопор, попадая между зубцами, препятствует обратному ходу планки.

При таком принципе работы оказывается постоянное воздействие пружины на планку, отвечающую за натяжение цепи, а благодаря храповому механизму цепная передача постоянно находится в натянутом состоянии.
