Работа, обслуживание, замена и ремонт натяжителя цепи в автомобиле ваз 2106

Цепь ГРМ на автомобиле ВАЗ 2106: оригиналы, аналоги, артикулы и цена

Технические характеристики привода: длина 1187 х число звеньев в цепи 116 х ширина 9.5 мм.

*уточняйте цены у официального дилера на момент приобретения деталей.

Перед приобретением комплектующих уточните у менеджеров магазина совместимость детали с моделью ВАЗа. Сверьте артикулы с данными, указанными в инструкции по эксплуатации.

При замене привода ГРМ не забывайте выставить метки на коленвале, распредвале. Не пренебрегайте правилом, в противном случае двигатель не запустится, будет нестабильно работать, сместиться угол опережения зажигания.

Какой производитель лучше: отечественный или импортный. Российские аналоги по качеству не уступают зарубежным. Стоит ли переплачивать решайте индивидуально, но все же прислушайтесь к мнению специалистов.

Причини износа цепи ГРМ на ВАЗ 2106

• Длительность эксплуатации автомобиля без проведения промежуточной профилактики, диагностики;
• Установка неоригинальных деталей, низкого качества изготовления;
• Несоответствие длины, ширины, количества звеньев;
• Агрессивный стиль вождения, скоростные режимы;
• Критически высокие (низкие) температурные режимы.

Признаки износа цепного привода на ВАЗ 2106

• Нестабильный запуск двигателя: чрезмерный износ или слабое натяжение приводят к нарушению в работе системы зажигания;
• Обильное количество дыма из выхлопной трубы из-за обогащения горючей смеси;
• Появление сторонних звуков при работающем двигателе;
• Силовой агрегат не запускается, стартер вращается.

Последствия несвоевременной замены цепного привода ГРМ

• Износ поршней, вкладышей коленвала, распредвала, клапанного механизма;
• Повышенный расход масла двигателем;
• Деформация шестерней, головки блока цилиндров (ГБЦ).

Что произойдет, если длина цепи увеличится

Не получится корректно отрегулировать холостой ход на автомобиле, работа мотора будет нестабильной, не вровень с тактом. Настойка клапанов, датчика холостого хода не даст положительного результата.

В процессе работы не все звенья одинаково изнашиваются. Это нужно знать и учитывать при диагностике. При растяжении появляется сторонний шум, звенья налегают на звезду. Успокоитель, ограничитель и башмак также подвергаются нагрузке, деформируются. Самое страшное, когда звенья цепи перескакивают зубья звезды. На практике, от 1 до 4, но и этого вполне достаточно для вывода механизма ГРМ из строя, загиба клапанов.

Натяжение цепи ГРМ ВАЗ 2106

• Выкручиваем колпачковую гайку, извлекаем ее;
• Ключом храповика проворачиваем коленчатый вал автомобиля на полтора оборота. В момент проворота пружина на башмаке автоматически регулирует натяжение;
• Проверяем шток натяжителя, он должен максимально уйти на глубину внутрь корпуса. Если этого не произошло, дополнительно проворачиваем коленвал;
• Устанавливаем на штатное место колпачковую гайку, зажимаем ее.

Некоторые автомобилисты практикуют замену цепного привода посредством рассоединения звеньев старой, связыванием проволокой, протяжкой новой.

Подобное можно использовать, когда в пути и под рукой нет специального оборудования. В домашних условиях придерживайтесь установленного регламента.

Замена Цепи Грм Ваз 2106 Без Разборки

Замена цепи ГРМ в автомобиле ВАЗ 2106: советы профессионалов

Такая технологическая операция, как замена цепи ГРМ ВАЗ 2106, считается относительно сложным и требующих определенных навыков в слесарном деле рабочим процессом, поэтому его выполнение следует возложить на специалистов станции техобслуживания или опытных автослесарей. Необходимо знать, что цена достаточно высокая, ведь ремонтники посчитают неполную разборку двигателя.

Подготовка к замене

При проведении демонтажа навесного оборудования силовой установки, снятия элементов ГРМ (газораспределительного механизма) двигателя одновременно можно провести замену натяжителя и успокоителя цепи ВАЗ 2106, а также т.н. «башмака» системы натяжения цепной передачи, звездочек распределительного вала и ремня генераторного устройства.

В автомобиле ВАЗ 2106 замена цепи распредвала производится при наличии набора слесарных инструментов из комплекта автомобиля, необходимых запчастей для замены, ряда специальных приспособлений (фиксатор шкивов универсального типа, специальный ключ на «36»), а также резервуара для наполнения тосолом, слитым из системы охлаждения ТС.

Процесс замены цепи

Порядок производства работ:

1. Демонтируем с верхней плоскости карбюратора корпусную часть фильтра очистки поступающих воздушных масс, для чего отвинчиваем 3 гаечки с крышки корпуса и 4 крепежа в основании корпуса. При демонтаже изделия требуется не уронить крепеж или ключи в карбюраторную камеру, иначе возникнут проблемы, вплоть до снятия коллектора впускного типа.
2. Отстегиваем от защелок крышку прерывателя-распределителя и отсоединяем топливный трубопровод.
3. Отвинчиваем крепеж надклапанного кожуха и аккуратно собираем с гнезд крепления шайбы с пластинчатыми элементами.
4. Демонтируем тросик с приводом заслонки дросселя.
5. Поднимаем освобожденный от креплений надклапанный кожух совместно с прокладкой из маслостойкой резины, которую требуется заменить по причине утраты герметичности и снимаем его.
6. Демонтируем защиту картера мотора и после откручивания сливной пробки с радиатора сливаем тосол в заранее подставленный резервуар.
7. Немного откручиваем натяжной верхний крепеж генераторной машины.
8. Ослабляем крепление донного патрубка водяного насоса и демонтируем его.
9. Обесточиваем вентилятор и датчик режима температур на корпусе радиатора.
10. Демонтируем элементы системы охлаждения (радиатор, патрубки и термостат).
11. Демонтируем генераторную ременную передачу.
12. С помощью спецключа для коленвала проворачиваем вал до совмещения рисок на кожухе и шкиве, а также на звездчатой шестерне и корпусе (постели) распределительного вала ГРМ.
13. Отвинчиваем крепеж шкива коленчатого вала гаечным ключом на «36».
14. Стопорим вращательное движение шкива спецключом или подручными средствами, после чего отвинчиваем и демонтируем эту деталь.
15. Освобождаем крышку привода распредвала от крепежей и демонтируем ее.
16. Отвинчиваем крепеж системы натяжения, по необходимости проводим замену натяжителя цепи ВАЗ 2106 с предварительным снятием. В связи с более распространенной установкой в системе ГРМ натяжителя автоматического принципа действия мы рассматриваем именно этот вариант.
17. Отвинчиваем крепеж звездчатой шестерни распределительного вала и демонтируем ее. Рекомендуем маркером пометить позицию для отцентровки или сохранить эту информацию в памяти.
18. Демонтируем предохранительное устройство натяжителя, собственно натяжитель, крепеж звездчатой шестеренки привода дополнительных механизмов и «звездочку».
19. Осуществляем проверку совпадения рисок, при этом метка на коленчатом вале должна быть совмещена с приливом на блоке цилиндров.

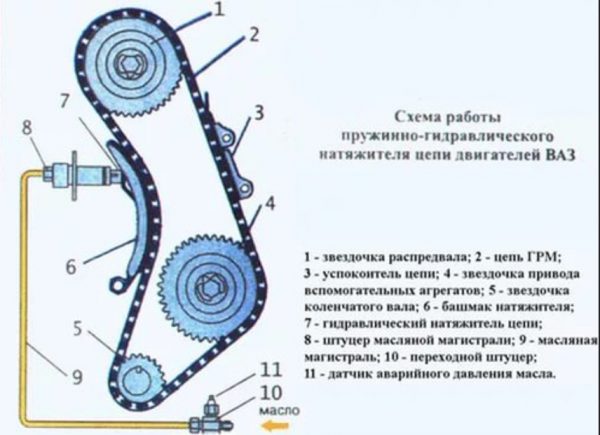

Кратко о конструкции привода

Чтобы самостоятельно поменять цепь и сопутствующие элементы, нужно знать устройство этой части силового агрегата. Механизм, приводящий в движение распределительный вал мотора ВАЗ 2106, включает такие детали:

• на коленчатый вал насажена малая ведущая звёздочка;
• большая промежуточная шестерня;
• верхняя большая шестерёнка прикручена к торцу распределительного вала болтом;
• двухрядная цепь ГРМ;
• башмак натяжителя, подпираемый плунжерным штоком;
• успокоитель — металлическая пластина с износостойкой накладкой;
• палец — ограничитель биения цепи установлен рядом с нижней звёздочкой.

При вращении цепь удерживается с обеих сторон накладками успокоителя и натяжителя

В старых версиях «шестёрки» устанавливался механический плунжер натяжителя, где шток выдвигается под воздействием пружины. Обновлённая модификация автомобиля комплектуется гидравлическим плунжерным устройством.

В процессе работы двигателя цепь ГРМ должна находиться в натянутом состоянии, иначе возникнет биение, ускоренный износ и перескакивание звеньев по зубцам шестерёнок. За натяжку отвечает полукруглый башмак, подпирающий деталь с левой стороны.

После звёздочки распредвала (по ходу вращения) установлена пластина успокоителя, прижатая к цепному приводу. Чтобы в результате сильного растягивания элемент не соскочил с нижней шестерёнки, рядом установлен ограничитель — металлический стержень, вкрученный в блок цилиндров.

В обновленных версиях «шестёрки» устанавливались автоматические натяжные устройства, работающие от давления масла

Приводной механизм располагается на переднем торце двигателя и закрыт алюминиевой крышкой, в которой установлен передний сальник коленчатого вала. Нижняя плоскость крышки прилегает к поддону картера — эту особенность необходимо учесть в процессе разборки узла.

Замена суппорта цепи в автомобиле ВАЗ 2106

Удаление детали производится в следующей последовательности:

Смотрите:

1. Снимите корпус воздушного фильтра.
2. Мы удаляем карбюратор (сначала необходимо закрыть колодцы диффузора чистой сухой тряпкой).
3. Отвинчиваем восемь болтов крышки головки блока цилиндров, и мы снимаем его.
4. После этого мы поворачиваем звездочку распределительного вала до тех пор, пока ее метка не будет совпадать с потоком на корпусе распределительного вала, который действует как метка.
5. Отвергаем гайку натяжителя цепей (не до конца, нужно просто ослабить).
6. С помощью длинной отвертки выжмите натяжитель, ослабляя цепь.
7. Затяните накидную гайку натяжителя, продолжая удерживать отвертку.
8. Мы зацепляем суппорт цепи с помощью проволочного крюка для технологического отверстия на его теле.
9. Отвертываем винты крепления нашей детали.
10. Снимите натяжитель с двигателя, вытащив его крючком.

При полном перерыве цепной кулер VAZ 2106, цена которого составляет 200-450 рублей, часто падает. В этом случае он вытягивается длинным проволочным крючком или пинцетом. Если это извлечение невозможно, необходимо удалить отстойник двигателя.

Прежде чем приступать к установке элемента, убедитесь, что маркировка старой и новой деталей соответствует. Установка депрессатора выполняется в следующем порядке:

1. В порядке, обратном снятию, установите новую деталь вместо старой.
2. Регулируем натяжение цепи привода распредвала. Для этого ослабьте накидную гайку, используемую в ее конструкции. В то же время мы наблюдаем степень передвижения его обуви. Если обувь не движется, не сильно ударяйте по гайке. Поэтому мы освобождаем плунжер этого узла. Затем поверните коленчатый вал двигателя (по часовой стрелке), пока сопротивление не повернется со стороны (достаточно 1-2 полных оборотов). Затяните гайку натяжителя.
3. Мы контролируем совпадение меток, расположенных на звездочке распределительного вала и на шкиве двигателя ВАЗ 2106.
4. Установите крышку головки цилиндров. Перед установкой, при необходимости, осмотрите и измените облицовку крышки.
5. Затем прикрепите карбюратор (обязательно соблюдайте моменты затяжки крепежных гаек, чтобы избежать деформации его средней части).
6. Установите воздушный фильтр.

При установке манекена на автомобиле помните, что крепежные болты имеют разную длину

Поэтому важно соблюдать правильность их установки. И, наконец, полезные советы: перед затяжкой поместите сиденья под этими болтами на головку цилиндров с моторным маслом

Это предотвратит вытекание моторного масла из-под них в будущем.

>

Назначение башмака натяжителя цепи ГРМ ВАЗ 2106

Натяжительный башмак предназначен для снижения амплитуды колебаний цепи ГРМ при запуске двигателя. Если эти колебания своевременно не погасить, коленвал и вал ГРМ, соединённые цепью ГРМ, будут вращаться в разных фазах. В результате нарушится синхронная работа цилиндров. Это, в свою очередь, приведёт к провалам в работе двигателя и его неадекватной реакции на нажатие педали акселератора, а также к резкому увеличению расхода топлива.

Поверхность натяжительного башмака ВАЗ 2106 покрыта прочным полимерным слоем

Устройство системы натяжения цепи ГРМ ВАЗ 2106

Система натяжения цепи ГРМ ВАЗ 2106 состоит из трёх элементов:

• башмак натяжителя цепи ГРМ;
• масляный штуцер натяжителя;
• успокоитель цепи ГРМ.

Натяжитель, штуцер и успокоитель цепи — основные элементы системы натяжения цепи ГРМ Каждый из этих элементов имеет своё назначение.

1. Башмак натяжителя цепи ГРМ представляет собой изогнутую стальную пластину, которая периодически надавливает на цепь ГРМ и снижает амплитуду её колебаний. Поверхность башмака, соприкасающаяся с цепью, покрыта особо прочным полимерным материалом. Этот материал довольно долговечен, но при его износе из-под капота начинают доноситься громкие стуки от биения цепи о блок цилиндров.
2. Масляный штуцер натяжителя — это устройство, к которому крепится башмак. Из-за этого штуцера башмак выдвигается и давит на цепь ГРМ, если она ослабевает, и задвигается обратно, когда цепь натягивается. К штуцеру подключена масляная магистраль высокого давления с датчиком давления масла. При провисании цепи при запуске двигателя датчик фиксирует снижение давления в магистрали. Это снижение компенсируется подачей дополнительной порции масла, которая давит на поршень в штуцере. В результате башмак выдвигается и гасит вибрацию цепи.
3. Успокоитель цепи ГРМ представляет собой металлическую пластину, установленную перед натяжительным башмаком на противоположной стороне цепи. Его назначение — гашение остаточной вибрации цепи ГРМ после того, как её придавит натяжительный башмак. Именно за счёт успокоителя достигается окончательная стабилизация цепи и синхронная работа коленвала и вала ГРМ.

Виды натяжительных систем

• механические;
• гидравлические.

Сначала была разработана механическая система, в которой натяжительный башмак приводился в действие силой упругости обычной пружины. Так как пружины с башмаками давили на цепь непрерывно, такая система быстро изнашивалась.

На смену механической пришла гидравлическая система успокоения, которая и используется на ВАЗ 2106. Здесь движение башмака обеспечивается специальным гидравлическим штуцером, в который по мере необходимости подаётся масло. Такая система служит гораздо дольше, а проблем с её обслуживанием у водителя заметно меньше.

Инструкция по разборке механизма

Первое, что нужно сделать, снять клапанную крышку двигателя. Здесь можно будет увидеть часть признаков износа, например, болтающуюся на шестерне распредвала цепь или оторванный успокоитель (точнее, его отсутствие). Бывает даже, что в месте, где он стоял, цепью выбрана канавка в материале самой головки. Для удобства лучше сразу совместить круглую метку на шестерне привода распредвала с выступом на его постели.

Это делается вращением коленвала ключом на 38. Для дальнейшей разборки лучше снять радиатор, предварительно слив из него тосол. Есть умельцы, которые производят замену цепи ВАЗ 2106, не снимая радиатора, но это очень усложняет доступ к механизму ГРМ, что заберет лишнее время. Лучше его потратить на демонтаж и установку радиатора, создав себе условия для нормальной работы.

Когда доступ к передней части мотора открыт, нужно ослабить и снять ремень привода генератора. Затем ключом на 38 ослабить гайку шкива таким образом: включить 4-ю передачу, а помощника попросить нажать на тормоз, после чего откручивать храповик. Такой способ избавит вас от необходимости вставлять в мотор разные железки, чтобы застопорить вращение коленвала. Дальнейшая разборка выполняется по такой схеме.

1. Снять шкив с коленвала, очистить от грязи болты под ключ на 10 передней крышки блока цилиндров, открутить их. Три из них расположены внизу и соединяют крышку с поддоном масляного картера. Снять ее, очистить от остатков прокладки, как и ответный фланец на блоке цилиндров.

Замена цепи ГРМ ВАЗ 2106

1. Расконтрить болты двух шестерен, ослабить их и открутить. Снять эти шестерни, затем ключом на 10 отвернуть ограничитель хода (находится левее оси коленвала), после чего извлечь старую цепь. В последнюю очередь снимается шестерня коленчатого вала, не потеряйте при этом шпонку.
2. Ключом на 13 ослабить гайку натяжителя цепи, монтировкой аккуратно нажать на его башмак, чтобы плунжер вошел внутрь, после чего гайку снова затянуть. Это делается потому, что раньше натяжка цепи была больше, натяжитель не даст установить новую.
3. Замена натяжителя цепи заключается в том, чтобы его рабочую часть (башмак) открутить и поменять на новую, что и делается на следующем этапе.
4. Подобным же образом происходит замена успокоителя цепи. Нужно открутить 2 болта ключом на 10, снять старый элемент, а на его место установить новый и прикрутить.

Можно ли укорачивать растянутую цепь

Теоретически подобная операция вполне возможна — достаточно выбить шплинт одного или нескольких звеньев и заново соединить цепь. Почему подобный ремонт очень редко практикуется:

1. Сложно оценить степень удлинения элемента и количество убираемых звеньев.
2. Существует высокая вероятность, что после операции метки перестанут совмещаться на 5—10 мм.
3. Изношенная цепь однозначно продолжит растягиваться и вскоре опять начнёт тарахтеть.
4. Истёртые зубья шестерён позволят звеньям легко перескакивать, когда цепь снова вытянется.

Не последнюю роль играет экономическая целесообразность. Комплект запчастей не настолько дорог, чтобы тратить время и силы на попытки отремонтировать деталь путём укорачивания.

Замена цепного привода ГРМ займёт у опытного мастера приблизительно 2–3 часа. Рядовому автолюбителю потребуется вдвое больше времени без учёта непредвиденных поломок. Выделите на ремонт часть выходного дня и сделайте работу без спешки. Не забудьте перед запуском мотора сопоставить метки и убедиться в правильности сборки механизма.

Проверяем цепь на пригодность

Каждый элемент автомобиля подвергается износу. Для того чтобы не случилось неприятностей в дороге, особенно при поездках на дальние расстояния, рекомендуется регулярно проверять детали автомобиля на износ. Это же касается и цепи ГРМ. Как узнать, износилась цепь или нет? Изношенную и растянутую цепочку ГРМ внешне крайне сложно отличить от новой цепи. Цепь может быть не повреждена механически, но иметь изношенные штифты – это определить при визуальном осмотре практически невозможно.

Для проверки износа цепи впору воспользоваться проверенным методом. Для этого необходимо взять 20 см цепи – одну сторону расположить параллельно горизонту, дальше провернуть в руке так, чтобы штифт оказался перпендикулярно поверхности. Далее оцените угол свисания цепи. На неизношенной цепи угол наклона к горизонтальной поверхности составит не более 20 градусов, на старой изношенной цепи угол будет более 45 градусов. Это говорит о том, что цепи ГРМ нужна замена.

Также для определения степени износа цепи можно воспользоваться еще одним методом. Для этого необходимо взять штангенциркуль. Отсчитайте 8 звеньев и определите расстояние между крайними штифтами – должно быть в пределах 122,6 мм. Так, необходимо измерить минимум три произвольных участка цепи, если хоть на каком-то участке расстояние превысит максимально допустимое значение, цепь ГРМ нуждается в срочной замене.

Как понять, что цепь плохо отрегулирована

Если речь идет о плохо отрегулированной цепи, скорее всего, имеет место растяжение цепи. Когда цепь перетянута, внешне понять крайне сложно, но сразу же после начала движения такая цепь рвется. Если цепь ГРМ ослабла, вы узнаете об этом по следующим признакам:

1. Запустив двигатель, вы услышали скрежет и стук под капотом. При увеличении оборотов удары происходят чаще, потому что цепь провисает и черкает успокоитель и натяжной башмак.
2. Вы ощущаете провалы в работе двигателя, особенно чувствуется на больших скоростях.
3. Ваше авто со значительным замедлением отвечает на нажатую педаль газа. Обороты двигателя растут только спустя несколько секунд после удержания педали газа.
4. Неоправданный рост расхода бензина. Чаще всего автомобиль потребляет на одну третью больше топлива, а если наблюдается особый случай, то и в два раза больше.

Когда вами был замечен какой-то из упомянутых выше признаков, значит, с уверенностью можно сказать о том, что цепь следует демонтировать и определить степень ее износа. Если цепь не сильно изношена, ее необходимо подтянуть, а в случае сильного износа – поменять на новую цепь.

Инструкция по замене

Для установки нового цепного привода необходимо приобрести набор запчастей и расходных материалов:

• цепь двухрядная, подходящая конкретному типу двигателя;
• 3 шестерёнки — две больших и одна малая (продаются комплектом);
• башмак натяжного устройства;
• пластина успокоителя;
• прокладка передней крышки силового агрегата;
• герметик силиконовый высокотемпературный.

Почему рекомендуется менять все детали привода, включая шестерёнки:

• в течение продолжительного периода, пока цепь растягивалась, зубья звёздочек тоже успели износиться;
• по этой же причине истёрлись накладки успокоителя и натяжителя;
• операция по ремонту очень трудоёмкая, повторять её из-за каждого износившегося элемента привода нецелесообразно.

Инструмент и условия ведения работ

Из специальных приспособлений вам понадобится накидной ключ размером 36 мм для откручивания гайки (храповика), удерживающей шкив коленчатого вала. Поскольку храповик расположен в углублении, захватить его рожковым ключом гораздо труднее.

Остальной набор инструментов выглядит так:

• комплект рожковых ключей и головок с трещоткой и воротком;
• плоские отвёртки — обычная и усиленная;
• монтажная лопатка;
• пассатижи;
• молоток;
• ветошь, перчатки защитные.

Удобнее всего выполнять замену цепи ГРМ на смотровой канаве в условиях гаража. В крайнем случае подойдёт открытая площадка, но тогда для разборки узла вам придётся ложиться на землю под машину.

Предварительная разборка

Цель подготовительного этапа — обеспечить удобный доступ к передней крышке силового агрегата и приводу ГРМ. Что необходимо сделать:

1. Установите авто на смотровую яму и включите ручной тормоз. Для удобства разборки дайте двигателю остыть до температуры 40—50 °С.
2. Спуститесь в канаву и демонтируйте защиту поддона картера. Сразу же открутите 3 передних болта, соединяющих поддон с торцевой крышкой, ослабьте гайку на нижнем креплении генератора.

На данном этапе рекомендуется максимально очистить переднюю часть мотора от грязи и масляного налёта. Когда вы снимете крышку привода ГРМ, откроется небольшой проём в масляном картере, куда могут попасть посторонние частицы.

Разборка инжекторной «шестёрки» производится аналогично, только вместе с корпусом воздушного фильтра нужно демонтировать гофрированную трубу, ведущую к дросселю, патрубки вентиляции картера и адсорбера.

Видео: снятие электровентилятора и радиатора ВАЗ 2106

Снятие и установка новой цепи

Если вы впервые разбираете цепной привод распределительного вала, строго придерживайтесь последовательности ведения работ:

1. Открутите гайку храповика ключом 36 мм. Для ослабления зафиксируйте шкив любым удобным способом — монтажной лопаткой, мощной отвёрткой либо трубным ключом.

В процессе разборки вы можете столкнуться с ситуацией, когда растянутая сверх нормы цепь разрушила или оборвала успокоитель, а обломки упали в картер. В идеале их нужно извлечь, демонтировав поддон. Но поскольку масляный насос оборудован сеткой, а в картере всегда скапливаются отходы, проблема не критична. Вероятность, что остатки детали помешают забору масла, почти нулевая.

При замене цепи на отцовской «шестёрке» меня угораздило уронить в картер отвалившийся кусок пластикового успокоителя. Попытки извлечения сквозь узкий проём оказались неудачными, обломок остался в поддоне. Результат: после ремонта отец проехал более 20 тыс. км и сменил масло, пластик находится в картере по сей день.

Установка новых запчастей и сборка выполняется в следующем порядке:

1. Вычистите прилегающие поверхности крышки и блока цилиндров, прикрыв картер ветошью.
2. Опустите новую цепь в проём головки цилиндров и зафиксируйте монтировкой, чтобы она не упала.

Дальнейшая сборка ведётся в обратном порядке. После крепления шкива рекомендуется повторно убедиться в правильности положения меток. Риска на бортике шкива должна стоять напротив длинной полосы на передней крышке.
