Устройство и принцип действия гибридного двигателя

Основные преимущества и недостатки гибридных авто

Главным плюсом от использования тандема ДВС и электромотора стало заметное снижение расхода горючего. Показатель расхода топлива у современных гибридных машин до 30 % меньше по сравнению с обычными авто. Сжигание меньшего количества бензина или солярки одновременно позволило снизить уровень токсичности гибридов. Получается, гибридные авто являются более экономичными и дружелюбными к окружающей среде сравнительно с традиционными аналогами, которые оснащаются только ДВС. Также гибриды производят меньше шума в процессе работы.

Что касается электромобилей, гибридные решения сравнительно с электрокарами имеют больший запас хода, а также являются «универсальными» с точки зрения повседневной эксплуатации. Гибрид не требует обязательной зарядки от электросети и заправляется простым бензином. После сжигания топлива часть энергии накапливается в аккумуляторе, от которого приводится в действие электродвигатель. Дополнительным источником питания для заряда аккумулятора выступает рекуперация торможения, то есть преобразование кинетической энергии движущегося авто в электричество.

Также гибридные авто имеют целый ряд конструктивных решений и максимум вспомогательных систем для высокой экономичности и снижения уровня вредных выбросов: система старт-стоп, изменение фаз ГРМ, система EGR, подогрев ОЖ отработавшими газами и т.д.

К недостаткам гибридов эксперты относят высокую начальную стоимость, а также определенные сложности в процессе ремонта и обслуживания подобных машин. Еще одним минусом является возможный критический разряд аккумулятора гибрида и быстрый выход из строя данного элемента в условиях значительных колебаний температур.

Стоит добавить, что хотя гибридные машины демонстрируют высокие показатели экономичности в городском потоке (постоянные остановки, работа в режиме холостого хода, движение на малых скоростях), на трассе эффективность гибридной силовой установки не так заметна. Дело в том, что в основе работы гибридов лежит определенное распределение нагрузок между агрегатом на электротяге и двигателем на углеводородах. Для поддержания высокой скорости основная нагрузка ложится именно на ДВС, в результате чего расход топлива закономерно возрастает.

Положительные стороны гибридных двигателей

1. Основное достоинство гибридов заключается в его экономичности. Минимальная экономия топлива составляет 20%, что в условиях роста цен довольно ощутимое преимущество.
2. Совместное использование двух двигателей снижает количество выбросов СО2.
3. Отличные ходовые характеристики, которые достигнуты благодаря рациональному накоплению и последующему перераспределению мощностей, выработанных совместно двумя двигателями.
4. В сравнении с традиционным автомобилем гибрид обладает ощутимым запасом хода, то есть он может продолжать движение даже с пустым баком.
5. Характеристики гибридных двигателей полностью идентичны традиционным моделям с ДВС, вопреки сложившимся стереотипам, а с учетом других преимуществ порой даже превосходит их.
6. Электродвигатели практически бесшумны, что добавляет комфорта при эксплуатации автомобиля.
7. В сравнении с электромобилем, АКБ гибрида заряжается от топливного двигателя, что увеличивает запас его хода.
8. Заправка автомобиля осуществляется тем же бензином, что и традиционные авто.

Минусы гибридных автомобилей

Наряду с перечисленными плюсами «гибриды» имеют и ряд негативных сторон, к которым можно отнести:

• Очень высокая стоимость самого автомобиля.
• Высокая сложность в конструкции влечет за собой высокую стоимость обслуживания.
• Недостаточно развитая система автосервисов. Сложность гибридной конструкции требует хороших знаний и высококлассных специалистов в автомастерских, что не всегда возможно, особенно в удаленных населённых пунктах.
• При выходе из строя батарей хозяину авто придётся довольно долго искать место доступной утилизации.

Купить или нет?

Если к концу прочтения этого текста у вас появилась идея о покупке данного автомобиля – я вас слегка «приземлю». Не так у нас и много гибридов: всего 18 моделей, которые смогли найти около 400 владельцев. Это связано с тем, что в нашей стране нет инфраструктуры для комфортного использования автомобилей, банально, с точки зрения заряда аккумуляторов. Параллельно с этим – стоимость сертификации таких автомобилей тоже увеличит конечную цену для покупателей, в итоге такой автомобиль будет, откровенно, дорогим. Помимо этого, его нужно будет обслуживать, а далеко не все это могут делать. В случае с попыткой покупки такого автомобиля на вторичном рынке – это гарантированная «лотерея», ведь батарея имеет своё количество циклов перезарядки. Безусловно, постепенно возрастает культура обслуживания, и владелец гибрида с радостью поделится с вами необходимой информацией, подсказав, где его обслужить, но куда вы сможете уехать из города? Налоговые льготы тоже обходят стороной владельцев и потенциальных потребителей таких автомобилей, однако

Плюсы и минусы автомобиля гибрида

Гибрид авто имеет массу достоинств. Среди них:

• Расход бензина в пробках сокращается на 20-25 процентов.
• АКБ подзаряжается во время движения.
• Возможность зарядки от сети мощностью 220 в.
• Мгновенный разгон (за 7 секунд машина ускоряется до 100 км/ч).
• Мало выбросов углекислого газа в окружающую среду.
• Отличная работа (КПД) в городской среде.
• Уменьшение износа деталей тормозной системы.
• Режим электродвигателя отличается бесшумностью.

При покупке гибрида обнаруживаются и недостатки. На трассах выгоды гибридных машин не так очевидны. Аккумуляторы нового типа не характеризуются большим сроком службы. Напротив, любой резкий скачок температурных режимов может стать причиной преждевременной поломки. А утилизация отработанного мотора – целая проблема для автолюбителя.

Тем не менее, достоинства автомобиля оцениваются по высшему разряду. При покупке электромобиля потребителя сдерживают только цены. Впрочем, и ремонт, и стоимость запасных частей обойдутся дороже. Не каждый профессионал возьмется за восстановление сложной конструкции движка.

Обслуживание и эксплуатация гибрида в зимний период

Бытует мнение, что, когда наступают холода, электромобиль гибрид не используется: аккумулятор категорически не переносит критических температур и выходит из строя. На практике собственники машин активно эксплуатируют свое движимое имущество даже при – 26 градусов при соблюдении некоторых условий эксплуатации транспортного средства:

• Перед началом сезона проводится диагностика батареи.
• При наступлении зимнего периода собственник поддерживает зарядку АКБ до 70 процентов.
• Если владелец не планирует пользоваться автомобилем зимой, то не нужно забывать заводить машину не менее чем три раза в неделю.
• При разрядке батареи возможно «прикурить» средство передвижения. Для этого не рекомендуется нажимать на педаль газа. Для восстановления работоспособности автомобиля достаточно положить провода на батарею, подождать некоторое время и начинать заводить стартер.

В гараже гибридный автомобиль не хранится. Он просто готовится к зимнему сезону. На станции технического контроля проверяются следующие компоненты и агрегаты: дроссельную заслонку, свечи, катушку зажигания. Обязательная диагностика проводится раз в год.

Марки гибридных автомобилей

Первый электромобиль был изобретен еще в 1899 году Фердинандом Порше и с тех пор началась «гибридизация», но серийно машины будущего стали выпускаться только ровно через век. Первопроходцем считается Toyota Pirus, вышедшая с конвейера в Японии в 1997 году.

В России на сегодняшний момент предлагаются следующие виды гибридных машин:

• Audi Q Данное транспортное средство имеет мощность 245 лошадиных сил и разгоняется до максимальной скорости в 222 км/ч. Благодаря электромотору к базовой стоимости автомобиля прибавляется 1 миллион рублей. Таким образом, цена поднимается до 2 миллионов 500 рублей. Audi Q Автомобиль разгоняется до 100 км ровно за 7.3 секунд. Расход топлива равняется 6.2 л на 100 км.
• BMW ActiveHybrid Стоимость данной модели составляет 5 миллионов рублей.
• Cadillac Escalade. Американец по праву признан городским хэтчбеком. Его характеристики: полный привод, мотор 337 лошадиных сил, скорость до 180 км/ч.

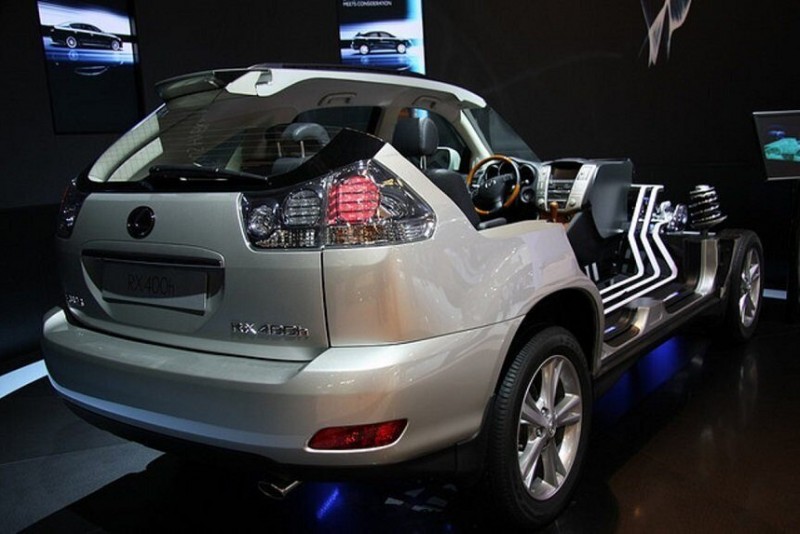

• Lexus RX400h — это доступная марка для среднего класса. За 1 миллион 200 тысяч будущий владелец получает минимальный расход бензина в городских условиях – до 3,9 литров.

• Honda Civic Hybrid — Очень надежный и экономичный автомобиль.

• Mercedes-Benz S Гибрид-седан считается самой дешевой моделью. Мотор и электродвигатель имеют суммарную мощность 299 лошадиных сил.
• Toyota Prius. Эта марка – самая дешевая в России (1 миллион 200 тысяч рублей). Он ускоряется за 10,4 секунд и экономит топливо из расчета 3,7 на трассе и 3,9 – в пробках.

Электродвигатель рассматривается автолюбителями как альтернативный источник энергии. Его заводская установка позволяет придать автомобилю небывалую динамичность, мощность. Кроме того, у автолюбителя не возникает проблем с «зелеными» правозащитниками. Также учтите, при осуществлении выгодной покупки собственники могут заезжать на заправочную станцию не чаще, чем 2 раза в неделю. Шагайте в ногу со временем и приобретайте автомобиль будущего!

Устройство гибридного двигателя – описание схемы

Что значит гибридный двигатель, мы вкратце разобрали. Теперь хотелось бы углубиться немного и рассмотреть его схему. Следует учесть, что их существует целых три. Поэтому начнем с самой простой, которая для нас представляет наименьший интерес – это последовательный гибрид. Электромотор является главным участником в запуске и движении колес транспорта, а вот двигатель внутреннего сгорания (ДВС) всего лишь находится у него на поддержке, раскручивает генератор.

Для сегодняшнего авто такое устройство гибридного двигателя не будет лучшим вариантом, ведь требуются емкие аккумуляторы, малолитражные ДВС, а сама машина будет медленная и неповоротливая. Хотя все же есть некоторые представители среди легкового автопарка, например, Chevrolet Volt. Но из-за главенствующего электро-компонента ему присущи все минусы электромобилей, взять хотя бы зависимость километража на одном заряде батареи, но это постепенно решают применением турбо-ДВС.

Следующие схемы называют параллельной и смешанной. Смешанная схема чаще всего встречается в Lexus и представляет собой плотное взаимодействие электромотора и ДВС. Они работают вместе, приводя авто в движение, принцип работы построен так, что даже трансмиссия является бесступенчатой, далекой от привычной нам. Такие варианты очень современные, но и очень дорогие.

А вот привычная нам схема называется параллельной и встречается довольно часто. Электромотор тут является хоть и не ведущим, но незаменимым помощником, страхуя ДВС в случаях потребности в дополнительной мощности. Батареи не являются большими и емкими, отчего их легко зарядить прямо во время движения, и они всегда готовы отозваться по первому требованию.

Как работает гибридный автомобиль?

Своих показателей гибридные автомобили добились за счет вариации мощности ДВС и электродвигателя. Основными узлами, исполняющими эти требования, выступают планетарный редуктор и компьютерный блок управления. На скорости менее 50 км/час автомобиль работает как электрокар, используя заряд батареи. Бензиновый двигатель выключен.

В таком режиме автомобиль может проехать до 2 км. На средней скорости бензиновый двигатель передает часть мощности на передние ведущие колеса, а часть на электрогенератор. Генератор часть энергии передает на зарядку аккумулятора, а часть через инвертор на электродвигатель, который через ту же планетарную передачу вращает колеса.

При обгоне или резком ускорении на скорости генератор переключает энергию, идущую на подзарядку аккумулятора, на тяговый электродвигатель. Кроме того, если необходимо подключается и энергия аккумулятора. При торможении бензиновый двигатель выключается, а электродвигатель работает как генератор, заряжая батарею и выполняя торможение, уменьшая нагрузку на тормозные колодки.

Добиваются такого распределения за счет синергетического привода HSD (Hybrid Synergy Drive). Благодаря планетарной трансмиссии энергия двух приводов комбинируется в плавном режиме, отпадает необходимость в ступенчатом регулировании мощности. Все операции выполняет бортовой компьютер.

Бензиновый двигатель работает на полную мощность только в установившихся режимах. Такая схема меняет требования к двигателю внутреннего сгорания. Современные гибридные автомобили оборудуются небольшими по мощности, 1,3—1,8 литровыми бензиновыми двигателями с экономичным расходом топлива (около 3,5— 4 л/на 100 км) и высоким КПД.

По такой схеме работают современные гибридные автомобили Toyota Camry, Toyota Highlander Hybrid, Toyota Prius, Lexus RX—400h, Lexus GX—450h, Ford Escape Hybrid, Mercury Mariner Hybrid др. Некоторые модели позиционируют себя как электрокары. Например, Opel Electra, но на самом деле также гибрид, использует дополнительный источник тяги — бензиновый двигатель.

Какие же для нас потребителей имеет «за» и «против» гибридный автомобиль?

Взглянем на цифры и динамику продаж гибридов. Наиболее продающими странами являются США и Европа. Доля гибридов от общей суммы продаж составляет 2,7 % в США и 3,5 % в Европе. Наибольшее количество гибридов было продано в 2007 году. Динамика продаж остается пока постоянной. Политика и общественное мнение подталкивает народ к покупке гибридов. Программы по уменьшению стоимости, льготные кредиты, другие меры делают покупку гибридов заманчивой.

Посмотрим на это с точки зрения финансов и окупаемости. Средняя цена гибридного автомобиля в Европе колеблется в пределах 28—30 т. евро. Это на 7—8 т. евро больше чем аналогичный с ДВС в зависимости от комплектации. При экономии на бензине 400 евро в год окупаемость доплаты за гибрид такой машины составит 18—20 лет. Учитывая меньшие расходы на некоторые расходные детали (тормозные колодки и др.) и большие на обслуживание (кроме ДВС нужно обслуживать и дополнительное электрооборудование) расходы могут меняться.

Преимущества гибридных автомобилей:

• Экономичность — меньше трата на бензин.
• Существенно снижается загрязнение атмосферы.
• Низкий уровень шума.
• Надежная система торможения.
• Улучшенные динамические характеристики.
• Отличный дизайн.

Недостатки:

• Цена больше чем у аналогичных по классу бензиновых автомобилей.
• Отношение к аккумуляторной батарее — нельзя оставлять на длительное время без подзарядки.
• Неблагоприятное действие на батарею низких температур.
• Больший объем сервисного обслуживания.
• Дороже страхование, многие Японские авто, пользуются «известной» популярностью.

3 типа гибридных агрегатов

Как было уже отмечено ранее, гибридная система автомобиля представляет собой комбинирование моторов, своего рода, две разных скрещенных технологии. Технику гибридного привода характеризуют в двух направлениях – это двухтопливный или бивалентный и гибридный силовой агрегат.

Данное разделение на две комбинации силовых агрегатов определено для их классификации по разному принципу работы.

Устройство гибридного силового агрегата включает в себя двигатель внутреннего сгорания и электродвигатель-генератор. Таким образом, электродвигатель это и генератор энергии, и тяговый электродвигатель, и стартер для пуска ДВС.

Существует три типа гибридного силового агрегата. Главным критерием для классификации служит исполнение основной конструкции. Следовательно, выделяют: микрогибридный силовой агрегат, среднегибридный силовой агрегат и полногибридный силовой агрегат.

Микрогибридный силовой агрегат

Концептуальная особенность данного типа привода заключается в его электрической части, которая необходима только для выполнения функции «старт-стоп». При этом, часть выработанной кинетической энергии повторно используется как электроэнергия (процесс рекуперации).

Привод исключительно за счет работы электрической тяги не возможен. Рабочие характеристики 12-вольтного аккумулятора гибрида с наполнителем из стекловолокна приспособлены к частым пускам двигателя. Также для накопления энергии от рекуперации может использоваться накопитель в виде электрохимического конденсатора.

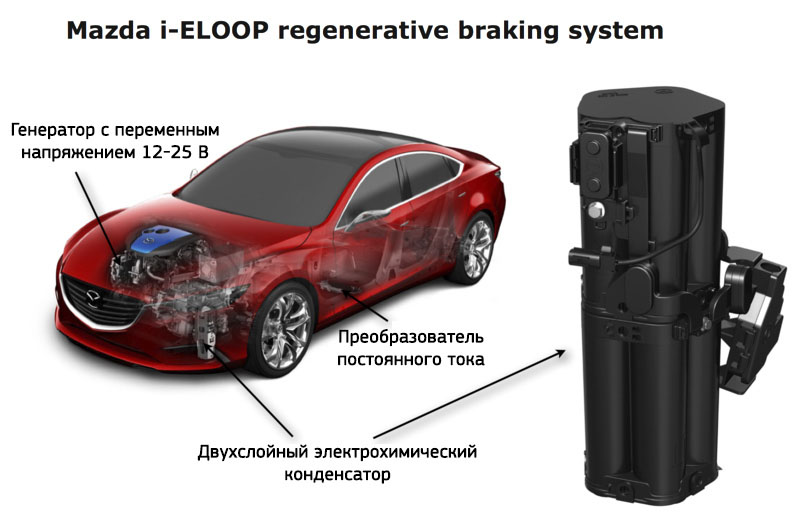

Микрогибрид от компании Mazda

Среднегибридный силовой агрегат

Электрический привод помогает работе двигателя внутреннего сгорания. При этом, движение гибрида лишь за счет электротяги не осуществляется. У данного типа гибридного мотора электрическая энергия регенерируется при торможении, а затем накапливается в высоковольтной аккумуляторной батарее.

Устройство высоковольтной АКБ гибрида и всех его электрических частей отвечает необходимому уровню напряжения, что позволяет вырабатывать достаточно высокую мощность. В итоге, благодаря поддержке ДВС электродвигателем, его работа характеризуется максимальной эффективностью.

Полногибридный силовой агрегат

Работа двух моторов: электродвигателя и двигателя внутреннего сгорания, в данном типе комбинируется между собой. Полногибридный тип позволяет машине двигаться только за счет электрической тяги и достаточно большое расстояние. При определенных условиях силовой агрегат функционирует как среднегибридный.

В этих автомобилях устанавливаются достаточно мощный электродвигатель и высоковольтные АКБ большего объема, что и позволяет им выдавать такие характеристики. Основой подзарядки батареи выступает также процесс рекуперации энергии.

Функция «старт-стоп» реализована для двигателя внутреннего сгорания, который запускается только при необходимости. А разъединение ДВС с электродвигателем осуществляется за счет установленного сцепления между ними, поэтому они могут функционировать независимо друг от друга.

Городские мифы о гибридах

1. Может ударить током. До сих пор кое-кто полагает, что водителя и пассажиров гибридного авто может ударить током. Это абсолютно не так. Гибриды имеют отличную защиту, в том числе и от риска такого поражения. И если вы думаете, что аккумулятор авто также взрывается как на смартфонах — вы ошибаетесь
2. Плохо работают в морозы. Почему-то некоторые автомобилисты считают, что гибридные авто плохо работают зимой. Это очередной миф, от которого пора уже давно избавиться. Все дело в том, что ДВС запускается высоковольтным электромотором и тяговой батареей, которые по мощности в разы превосходят традиционные стартер и АКБ. Пока батарея не нагреется до комнатной температуры, ее отдача будет ограничена, что лишь косвенным образом повлияет на выходную мощность системы, поскольку первичным источником энергии у гибрида остается двигатель внутреннего сгорания. Поэтому морозы такому автомобилю не страшны.
3. Дорогие в обслуживании.Многие считают, что обслуживать гибридные автомобили дороже, чем обычных бензиновых авто. Это не так. Стоимость техобслуживания одинаковая. Иногда даже техобслуживание гибридного авто может быть дешевле, благодаря особенностям силовой установки. К тому же гибридные автомобили гораздо меньше расходуют топлива, чем машины с ДВС.

Эксплуатация гибридов: разрушаем мифы

• Гибридные авто являются новинкой, которая до конца не усовершенствована и имеет множество недоработок. Это миф, так как бренд Тойота занимается полномасштабным серийным производством гибридных моделей почти 20 лет.
• В гибридах разряжаются аккумуляторы, что приводит к проблемам. Это правда, но только частично. На начальных этапах развития технологии подобные случаи встречались, но сегодня высокоточная электроника не допускает глубокого разряда батареи.
• Гибридные авто чаще ломаются, их дорого и сложно ремонтировать. Это миф, так как гибридные автомобили не менее надежны в эксплуатации по сравнению с обычными дизельными и бензиновыми ДВС. Большинство СТО комплексно обслуживают гибриды наравне с обычными авто. Более того, КПП в гибридах исключает наличие фрикционов, что делает такую трансмиссию простой и надежной, чего не скажешь о различных типах АКПП. Что касается ДВС, мотор на гибридах чаще работает на низких оборотах, не выходит на пиковые нагрузки. Если также учесть цикл Аткинсона, тогда моторесурс двигателя на гибриде намного больше обычного мотора.
• ДВС гибрида имеет меньшую мощность, такие авто теряют в динамике сравнительно с аналогами. Да, мощность ДВС на гибридах меньше, но за счет добавления электромотора суммарная мощность установок значительно превосходит мощность обычных аналогов с одним бензиновым мотором.
• Расход гибридной машины на практике не сильно отличается от обычного авто. Частично это правда, так как показатель расхода гибридных автомобилей напрямую зависит от режимов езды. Для достижения максимальной экономичности необходимо изменить стиль вождения на медленный, спокойный и плавный, избегая разгонов, активного дросселирования и т.д. Другими словами, сильные нажатия на педаль газа будут давать команду системе управления к тому, что необходимо завести ДВС.

Идея экономии горючего в гибридных авто состоит в том, чтобы при заряженном аккумуляторе как можно дольше двигаться только на электротяге на скоростях до 60 км/ч., чего зачастую хватает в плотном городском потоке. Также необходимо добавить, что система учитывает большое количество факторов: наружную температуру, степень прогрева ДВС и ОЖ, заряд батареи, движение под уклон или на горку и т.д. В разных условиях гибрид может задействовать ДВС, а может передвигаться только на электрической энергии.

• Аккумулятор для гибрида трудно найти в свободной продаже, а также батарея занимает много места в багажнике автомобиля. Это миф, так как аккумуляторы для гибридов всегда доступны к заказу в авто магазинах, а также представлен широкий выбор на различных Интернет-ресурсах. Что касается свободного места, батарея практически не занимает полезное пространство в багажном отсеке.
• На гибридную машину нельзя поставить газ. Это миф, так как мировые производители ГБО производят оборудование, совместимое с электронным блоком управления гибридным авто.

Привод дополнительных аксессуаров в автомобилях с полным гибридным приводом

Конструкционные доработки привода дополнительных агрегатов заключались в том, чтобы компоненты работали не от ДВС, а от электричества. Приводная часть полногибридных моделей включает следующие элементы:

• вакуумный насос электрического типа. Деталь служит для понижения давления усилителя тормоза и поддерживает подачу низкого давления при старте и остановке;
• электрогидравлический усилитель управления рулем. Используется, чтобы во время автоматической остановки двигателя рассоединить ДВС и усилитель. Технология позволяет оптимизировать топливные затраты;
• компрессорный кондиционер с электрическим приводом. Отвечает за охлаждение салона при автоостановке. Деталь обеспечивает отсоединение компрессорного привода кондиционера и ДВС. Электрокомпрессор всасывает, сжимает фреоновый газ и направляет его в систему для прокачки;
• электроблок управления кондиционером. Регулирует температуру испарения от 800 до 9000 мин.

Важно!
Полный гибридный привод – единственный вариант гибридов, объединяющий функции старт-стопа, рекуперации, режим электротяги и систему E-Boost.

Схемы взаимодействия электромотора и ДВС

Инженеры разных компаний по-разному подходят к вопросу гибридного двигателестроения. Современные машины оснащаются гибридными двигателями, построенными по одной из трех схем взаимодействия топливной и электрической составляющей, которые будут рассмотрены ниже.

Последовательная схема

Это наиболее простой вариант. Принцип его работы заключается в следующем: крутящий момент от ДВС в данном случае передается исключительно генератору, который вырабатывает электричество и заряжает аккумуляторы. Автомобиль при этом движется только на электротяге.

Также для зарядки аккумуляторной батареи применяется система рекуперации кинетической энергии. Своим названием данная схема обязана последовательным преобразованиям энергии: энергия сгорания топлива двигателем внутреннего сгорания превращается в механическую, затем в электрическую при помощи генератора и снова в механическую.

• ДВС всегда работает на неизменных оборотах, с максимальным КПД;
• нет необходимости оснащать автомобиль мощным и прожорливым двигателем;
• не нужно сцепление и коробка передач;
• автомобиль способен передвигаться и с выключенным двигателем внутреннего сгорания за счет энергии, запасенной аккумуляторной батареей.

Однако есть у последовательной схемы и свои минусы:

1. потери энергии в процессе преобразований;
2. большой размер, вес и высокая стоимость аккумуляторных батарей.

Наибольшая эффективность такой схемы достигается при движении с частыми остановками, когда активно работает KERS. Поэтому она нашла применение в городском транспорте. Также гибридные двигатели с последовательной схемой применяются в карьерных самосвалах, которым для работы важен большой крутящий момент и не требуется высокая скорость.

Параллельная схема

Принцип работы «параллельного» гибридного двигателя полностью отличается от вышеописанного. Автомобили с гибридным двигателем, построенным по параллельной схеме, ездят с использованием и ДВС, и электромотора. Электродвигатель в таком случае должен быть обратимым, т.е. способным работать в качестве генератора. Согласованная работа обоих моторов достигается посредством компьютерного управления.

В зависимости от режима езды блок управления распределяет крутящий момент, поступающий от обоих элементов гибрида. Основную работу выполняет двигатель внутреннего сгорания, электромотор же подключается когда нужна дополнительная мощность (при трогании, ускорении), при торможении и замедлении он работает как генератор.

По данной схеме построены гибридные автомобили марки Хонда. Главный принцип руководства компании: схема гибридного двигателя должна быть как можно более простой и дешевой, а функция электромотора заключается лишь в помощи ДВС сэкономить максимально возможное количество топлива. У этой марки существует две гибридных модели – Civic (снят с производства в 2010 году) и Insight.

Последовательно-параллельная схема

Последовательно-параллельная схема представляет собой совмещение первых двух. В параллельную схему добавлен дополнительный генератор и делитель мощности. Благодаря этому автомобиль при трогании и на малых скоростях движется только на электрической тяге, ДВС только обеспечивает работу генератора (как при последовательной схеме).

На высоких скоростях крутящий момент на ведущие колеса передается и от двигателя внутреннего сгорания. При повышенных нагрузках (например, при подъеме в гору), когда генератор не в силах обеспечить требуемый ток, электромотор получает дополнительное питание от аккумулятора (параллельная схема).

рекуперативного торможения

Плюсы последовательно-параллельного гибридного двигателя данной схемы, в максимальной топливной экономичности и высокой экологичности. Минусы системы – сложность конструкции и высокая стоимость, поскольку требуется дополнительный генератор, достаточно емкая аккумуляторная батарея и сложный электронный блок управления.

Применяется последовательно-параллельная схема на автомобилях марки Тойота (Prius, Camry, Highlander Hybrid, Harrier Hybrid), а также на некоторых моделях Лексус. Подобными гибридными двигателями оснащаются машины Ford Escape Hybrid и Nissan Altima Hybrid.

Мне нравится1Не нравится

Описание режимов работы гибридной силовой установки

Заряжаемый Prius Prime В указанном разделе рассмотрим, как работает гибридная установка Тойота Приус в различных режимах. Среди них:

начало перемещения с запуском ДВС;

старт на электротяге и движение на высокой скорости;

запуск 2ZR-FXE на ходу;

задний ход.

Начало движения с запуском ДВС

Приус 10 Данный режим используется при недостаточном заряде АКБ для старта с места Тойота Приус. В этом случае гибрид работает следующим образом:

• За счет действия мотор генератора №1 осуществляется вращение планетарного механизма, который запускает двигатель внутреннего сгорания;
• Силовой агрегат внутреннего сгорания начинает разгонять мотор-генератор №1, что сопровождается переходом последнего в генераторный режим. Далее происходит выработка требуемого количества электрической энергии для заряда АКБ и обеспечения работы второго мотор генератора;
• 2ZR-FXEможет работать исключительно для обеспечения работы первого мотор генератора и поддержания требуемого напряжения в электрической сети Тойота Приус.

Старт на электротяге и езда на высокой скорости

Электротяга гибридной установки Toyota Prius работает при старте машины с места в следующей последовательности:

• Езда начинается при заглушенном бензиновом агрегате;
• Электродвигатель №2 приводит в движение колеса и электромотор №1 через шестеренчатую передачу планетарного механизма. Указанный процесс обеспечивается запасенной энергией аккумуляторной батареи. При этом происходит преобразование напряжения из постоянного в переменное.

Для обеспечения движения Приус на высокой скорости, когда достигаются допустимые обороты электродвигателя №1, используется следующий принцип:

• Мотор-генератор №2 посредством шестерен переключается на вращение первого с кратностью 2.6;
• Это обеспечивает уменьшение скорости вращения электромотора №1 в 2.6 раз, по отношению ко второму. Максимально допустимое число оборотов для первого электродвигателя составляет шесть тысяч, набираемых при скорости в 64 км/ч.

Запуск ДВС на ходу

Принцип работы гибрида Тойота Приус с запуском 2ZR-FXE в процессе движения выглядит следующим образом:

• Бензиновый силовой агрегат включается в момент остановки мотор генератора №1, который тормозится за счет изменения направления электромагнитного потока в противоположную сторону относительно вращения ротора. При этом запуск мотра происходит благодаря снятию вращающегося момента с колес автомобиля;
• После набора оборотов двигателем внутреннего сгорания, происходит совпадение направлений вращения всех агрегатов гибридной установки. При равенстве числа оборотов будет наблюдаться равномерное распределение сил на вращение колес;
• При увеличении оборотов ДВС, в сравнении с электромотором №2, будет наблюдаться рост вырабатываемой электроэнергии мотор генератором №1. Она распределяется на зарядку АКБ и поддержание дальнейшего движения, за счет передачи энергии на электродвигатель №2.

Из указанного режима функционирования гибрида можно четко проследить, что мотор напрямую не соединен с колесным приводом. Он передает энергию на вращение колес только при равенстве числа оборотов колес и оси двигателя. Базовая задача бензинового агрегата — функционирования электрогенератора. Это позволяет поддерживать требуемую емкость аккумуляторной батареи.

Задний ход

Prius Prime За езду автомобиля Тойота Приус задним ходом отвечает мотор-генератор №1. В момент заглушенной установки внутреннего сгорания, первый электромотор переходит в двигательный режим. Это сопровождается противоположным вращением относительно мотор-генератора №2. При этом планетарная ось фиксируется на месте, а вращающий момент с первого электродвигателя передается ко второму, посредством шестеренчатой передачи планетарного механизма. Происходит вращение электромотора №2 в обратную сторону, что сопровождается движением автомобиля задним ходом.

При запущенном бензиновом агрегате, для передвижения задним ходом необходимо увеличить число оборотов электродвигателя №1 относительно двигателя внутреннего сгорания.

Что нам предлагает рейтинг

Исходя из вышеописанных характеристик, «гибридные» модели имеют очень неплохие перспективы на автомобильном рынке. Уже сегодня автосалоны предлагают более полутора десятков различных автомобилей с гибридным двигателем. Практически все ведущие автопроизводители имеют в своих линейках «гибридные» машины. Цена на такие авто довольно высокая, но это во многом обосновано. В 2021 году на рынке отмечается большое разнообразие «гибридов». Они стали еще более экономичными и могут удовлетворить автомобилистов с совершенно разными потребностями. Топ лучших гибридных автомобилей, пожалуй, может возглавить внедорожник – Lexus RX 450h.

Самым экономичным «гибридом» по расходу топлива считается Hyundai Ioniq Hybrid, основой которого является новая платформа

Те, кто предпочитает «хетчбеки», могут обратить своё внимание на Chevrolet Volt Hybrid. Toyota предлагает очень качественный седан Toyota Camry Hybrid

Рейтинг гибридных автомобилей — универсалов по праву возглавляет Volvo V60 Plug-in Hybrid. Учитывая высокую стартовую стоимость всех гибридных автомобилей, самым недорогим вариантом является легендарная Toyota Prius.

Принцип работы гибридных двигателей

Гибридный двигатель устроен таким образом, что оба мотора работают, условно говоря, друг на друга. Двигатель внутреннего сгорания крутит генератор и снабжает энергией электромотор, а тот позволяет «напарнику» работать в оптимальном режиме без резких колебаний и нагрузок. К тому же, гибриды обычно оснащаются системой рекуперации кинетической энергии KERS (аналогичную той, что применяется на болидах Формулы-1).

Эта система позволяет заряжать аккумуляторные батареи во время торможения и при движении машины накатом. Принцип ее работы в том, что при торможении колеса приводят в действие электромотор, который в этом случае сам играет роль генератора и заряжает аккумуляторы. Особенно полезна KERS при езде по городу в режиме «тронулся-остановился».

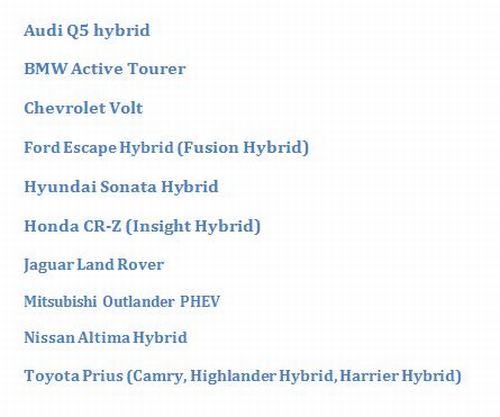

Список автомобилей с гибридными двигателями
Audi Q5 Hybrid
BMW Active Tourer
Chevrolet Volt
Ford Escape Hybrid (Fusion Hybrid)
Hyundai Sonata Hybrid
Honda CR-Z (Insight Hybrid)
Jaguar Land Rover
Mitsubishi Outlander PHEV
Nissan Altima Hybrid
Toyota Prius (Camry, Highlander Hybrid, Harrier Hybrid

По степени гибридизации силовые агрегаты разделились три типа: «умеренные», «полные» и plug-in. В «умеренных» постоянно работает двигатель внутреннего сгорания, а электромотор включается только тогда, когда необходима дополнительная мощность.

Автомобиль с «полным» гибридом способен двигаться на одной электротяге, не расходуя горючего.

Plug-in, как и полный гибрид, может передвигаться только на электричестве, но имеет возможность заряжаться от розетки, совмещая таким образом все преимущества электромобиля, и избавляясь от его главного недостатка — ограниченного пробега без подзарядки. Когда заряд батарей кончается, plug-in работает как обычный гибрид.
