Данные по геометрии и контрольным точкам ВАЗ 2108 -2109 из заводской документации.Подборка геометрических размеров кузова, данных по геометрии кузова и контрольным точкам ВАЗ 2108 -2109 из заводской документации.

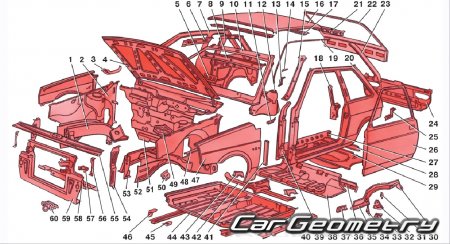

Рис. 10.1. Детали каркаса кузова автомобиля ВАЗ 2108: 1 — правый передний лонжерон; 2 — правый брызговик переднего крыла; 3 — соединитель рамы ветрового окна и боковины; 4 — капот; 5 — нижний средний усилитель рамы ветрового окна; 6 — верхняя накладка боковины; 7 — правая наружная панель боковины; 8 — передняя нижняя балка крыши; 9 — внутренняя панель боковины; 10 — рама ветрового окна; 11 — соединитель боковины и передка; 12 — арка заднего колеса; 13 — надставка наружной панели боковины; 14 — задняя правая заглушка боковины; 15 — внутренняя стойка рамы ветрового окна; 16 — панель крыши; 17 — усилитель крыши; 18 — усилитель центральной стойки; 19 — сточный желобок; 20 — левая наружная панель боковины; 21 — задняя балка крыши; 22 — дверь задка; 23 — желобок проема двери задка; 24 — панель задка; 25 — надставка наружной панели боковины; 26 — передняя дверь; 27 — нижняя накладка боковины; 28 — задняя поперечина пола; 29 — задний пол; 30 — кронштейн фартука заднего колеса; 31 — пластина болта усилителя заднего лонжерона; 32 — усилитель лонжерона под рычаг задней подвески; 33 — надставка усилителя заднего лонжерона; 34 — усилитель лонжерона под кронштейн домкрата; 35 — задний лонжерон пола; 36 — средняя поперечина пола; 37 — соединитель заднего лонжерона и переднего пола; 38 — средний пол; 39 — усилитель передней стойки боковины; 40 — усилитель пола под установку домкрата; 41 — вертикальная изолирующая прокладка переднего крыла; 42 — передняя поперечина пола; 43 — кронштейн переднего сиденья; 44 — передний пол; 45 — усилитель пола под крепление рычага переключения передач; 46 — соединитель порога пола; 47 — переднее крыло; 48 — горизонтальная изолирующая прокладка переднего крыла; 49 — площадка аккумуляторной батареи; 50 — левый кронштейн переднего крыла; 51 — щиток передка; 52 — левый брызговик переднего крыла; 53 — левый передний лонжерон; 54 — стойка рамки радиатора; 55 — верхняя поперечина рамки радиатора; 56 — кронштейн крепления блок-фары; 57 — кронштейн передней подвески силового агрегата; 58 — нижняя поперечина рамки радиатора; 59 — панель рамки радиатора; 60 — левый усилитель нижней поперечины рамки радиатора с проушиной для буксировки

Основные сечения кузова ВАЗ 2108 -2109

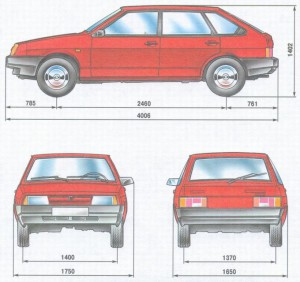

Основные Геометрические размеры кузова ВАЗ 2108 -2109

В ряде случаев возникает необходимость проверить геометрию кузова автомобиля. Например, при выявлении скрытых дефектов и перекосов кузова после аварии или при проверке правильности его ремонта

Следует отметить, что помимо установленных зазоров следует обратить внимание на несовпадение линий штамповки дверей и крыльев на одной стороне. Оно допускается в пределах ±2 мм

Выступание навесных подвижных лицевых панелей должны быть в пределах 3 мм.

Кузовные зазоры и размеры проемов (двери, окна) ВАЗ 2108, 2109, 21099, вид с боку

кузовные зазоры автомобилей ВАЗ 2108, 21081, 21083 (вид с боку)

1. Зазор капот-крыло-рамка ветрового стекла — 7±2 мм.
2. Зазор дверь-крыло — 7±2 мм.
3. Зазор рамка стекла двери-крыша — 7±2 мм.
4. Зазор низ двери-порог — 7±2 мм.
5. Зазор задняя часть двери-заднее крыло — 7±2 мм.
6. Зазор задняя дверь-крыша — 9±2 мм.
7. Зазор задняя дверь-заднее крыло — 8±2 мм.

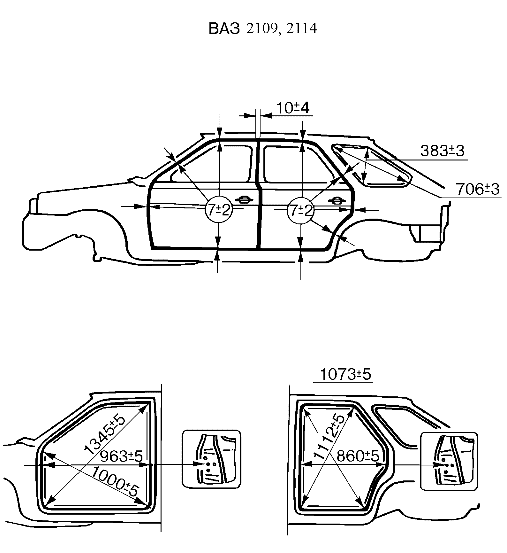

линейные размеры проемов (двери, окна) автомобилей ВАЗ 2108, 21081, 21083

Линейные размеры проемов ВАЗ 2108, 2109, 21099, вид спереди

размеры капота и ветрового стекла автомобиля ВАЗ 2108, 21081, 21083

Линейные размеры проемов ВАЗ 2108, 2109, 21099, вид сзади

размеры проема задней двери ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Контроль линейных проемов кузовов проводят при помощи специальной измерительной линейки. Для приблизительной оценки состояния кузова автомобиля можно воспользоваться обычной рулеткой.
