Датчик детонации двигателя автомобиля и его назначение

Устройство и принцип работы

Принцип работы

Как нам известно, а некоторые только догадываются, на максимальную эффективность работы двигателя (динамика, мощность, расход топлива) в очень большой степени влияет правильно выставленный угол опережения зажигания, который, к тому же, должен оптимально приспосабливаться под разные режимы работы двигателя. Отклонения от оптимальных параметров угла опережения зажигания выглядят следующим образом:

• Поздний угол опережения зажигания чреват ухудшением динамики автомобиля, перегреванием двигателя и повышенным расходом топлива;
• Ранний угол опережения зажигания, в свою очередь, проявляет себя в виде микровзрывов в камере сгорания (детонация) что влечет за собой падение мощности и повышенный износ клапанов (прогорание клапана).

И для того чтобы исключить данные отклонения электронный блок управления автомобиля стремится задавать по возможности больший угол опережения зажигания, но в тоже время не дает ему уйти в зону детонации, о которой и сообщает контроллеру датчик детонации. Принцип работы данного устройства основан на пьезоэффекте. Детонационный датчик монтируется на блоке цилиндров двигателя.

Замена датчика детонации ваз 2110

А так как детонация это, по сути, микровзрыв, то при ее наличии появляется вибрация на корпусе двигателя, которая и сжимает пьезоэлектрическую пластину, в результате чего на ее контактах появляется разница потенциалов.

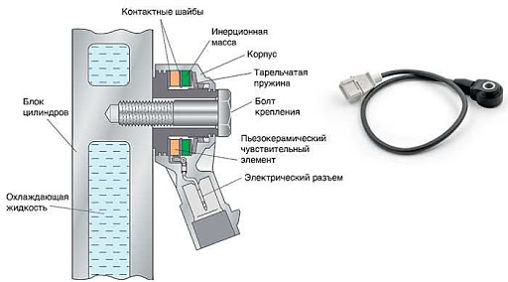

Устройство

На данный момент современная автомобильная промышленность выпускает два вида датчиков детонаций – резонансного и широкополосного типа.

Датчик детонации ваз взаимозаменяемость

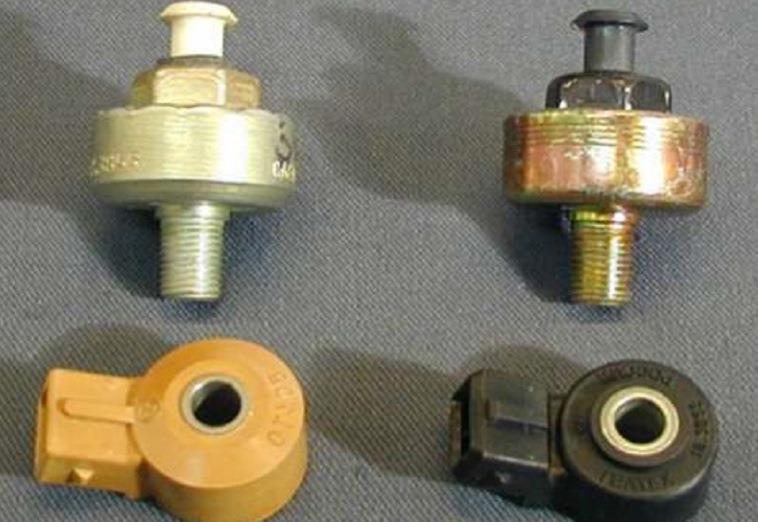

Как можно видеть на вышеизложенном фото у каждого типа датчиков совершенно разный принцип работы:

• Датчик широкополосного типа фиксирует и передает весь спектр шумов электронному блоку управления, который, в свою очередь, обрабатывает полученный сигнал и самостоятельно выявляет соответствующий детонации шум.
• Датчик же резонансного типа настроен на частоту микровзрывов, соответственно посылает сигнал контролеру только в случае его обнаружения.

Далее можно подвести некоторый итог:

• При условиях, когда эксплуатация автомобиля проходит в нормальных условиях (качественный бензин, исправные свечи зажигания и т. д.) электронный блок управления не использует цепь дотационного датчика и переводит двигатель в работу в режиме оптимальных параметров.
• Когда же, по каким либо причинам, начинается детонация, импульс от датчика детонации говорит блоку управления что угол опережения зажигания необходимо сместить в какую либо сторону до тех пор, пока детонация не исчезнет. Данным способом ЭБУ создает для двигателя оптимальные условия работы при любых условиях эксплуатации.
• Этот способ корректировки работы двигателя носит название «closed loop» и используется электронным блоком управления не только при работе с детонационным датчиком, но и в регулировках других важных параметров.

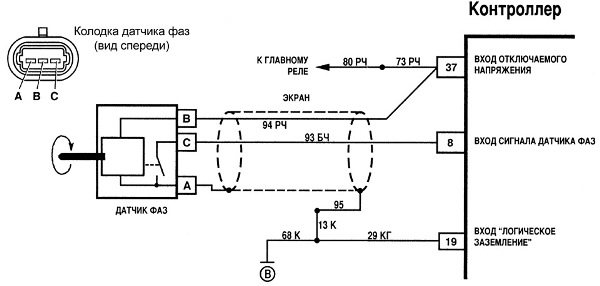

Описание датчика фаз

Для начала давайте рассмотрим место установки, назначение, а также конструктивные особенности ДФ.

Место расположения, назначение и устройство

В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, использующееся для получения информации о работе силового агрегата и дальнейшей передачи этих данных на блок управления. По конструкции в устройство этого контроллера входит чувствительный элемент и преобразователь сигнала. Преобразовательный механизм состоит из операционного усилителя, специальной мостовой схемы, а также выходного каскада.

Внутри устройства находится чувствительный элемент, принцип действия которого основан на эффекте Холла. Основное назначение чувствительной составляющей заключается в подаче сигнала в определенный момент, в который рядом с платой будет располагаться магнитопроводящий элемент.

Где находится ДФ в «Четырках»? Место расположения устройства может отличаться в зависимости от вариации двигателя:

• в моторах на 8 клапанов ДФ располагается непосредственно на ГБЦ;
• в 16-клапанных моторах ДФ можно найти со стороны ведущего распределительного вала, неподалеку от генераторного узла.

Измерение напряжения

Эффективнее всего выполнить проверку датчика детонации двигателя мультиметром (другое название — электрический тестер, он может быть как электронный, так и механический стрелочный). Данную проверку можно выполнить сняв датчик с посадочного места или проверив прямо на месте, однако с демонтажом работать будет удобней. Так, для проверки нужно перевести мультиметр в режим измерения постоянного напряжения (DC) в диапазоне приблизительно 200 мВ (или меньше). После этого подсоединить щупы прибора к электрическим выводам датчика. Постарайтесь сделать хороший контакт, поскольку от этого будет зависеть качество проверки, ведь некоторые малочувствительные (дешевые) мультиметры могут не распознать слабое изменение напряжения!

Далее нужно взять отвертку (или другой крепкий цилиндрический предмет) и просунуть ее в центральное отверстие датчика, после чего воздействовать ею на излом, чтобы во внутреннем металлическом кольце возникло усилие (не переусердствуйте, корпус датчика пластмассовый и может треснуть!)

При этом нужно обратить внимание на показания мультиметра. Без механического воздействия на датчик детонации значение напряжения от него будет равно нулю

А по мере того, как приложенная к нему сила будет увеличиваться — будет расти и выходное напряжение. У разных датчиков оно может быть разным, однако обычно значение составляет от нуля до 20…30 мВ при небольшом или среднем физическом усилии.

Аналогичную процедуру можно выполнить, не демонтируя датчик с его посадочного места. Для этого нужно отсоединить его контакты (фишку) и аналогично подсоединить к ним щупы мультиметра (тоже обеспечивая качественный контакт). Далее с помощью какого либо предмета давить на него или стучать металлическим предметом недалеко от того места где он установлен. При этом значение напряжения на мультиметре должно увеличиваться по мере того, как будет расти прикладываемая сила. Если при проведении подобной проверки значение выходного напряжения не меняется — скорее всего, датчик вышел из строя и подлежит замене (ремонту данные узлы не подлежат). Однако имеет смысл выполнить его дополнительную проверку.

Также значение выходного напряжения с датчика детонации можно проверить, если положить на какую-нибудь металлическую поверхность (или другую, но чтобы она хорошо проводила звуковые волны, то есть, детонировала) и ударить по ней другим металлическим предметом в непосредственной близости с датчиком (соблюдайте при этом осторожность, чтобы не повредить устройство!). Исправный датчик должен среагировать на это изменением выходного напряжения, что прямо отобразится на экране мультиметра

Аналогично можно проверить резонансный («старый») датчик детонации. В целом, процедура аналогичная, необходимо подсоединить один щуп к выходному контакту, а второй — к его корпусу («массе»). После этого нужно гаечным ключом или другим тяжелым предметом ударить по корпусу датчика. Если устройство исправно, то значение выходного напряжения на экране мультиметра будет краткосрочно изменяться. В противном случае, скорее всего, датчик вышел из строя. Однако имеет смысл дополнительно проверить его сопротивление, поскольку перепад напряжения может быть очень маленьким, и некоторые мультиметры могут попросту не уловить его.

Есть датчики которые имеют выводные контакты (выводные фишки). Проверка их выполняется аналогично, для этого нужно замерить значение выходного напряжения между двумя его контактами. В зависимости от конструкции конкретного двигателя датчик для этого нужно демонтировать или можно проверить прямо на месте.

Обратите внимание, что после удара возросшее выходное напряжение обязательно должно вернуться к исходному значению. Некоторые неисправные датчики детонации при их срабатывании (удару по ним или возле них) действительно увеличивают значение выходного напряжения, однако проблема состоит в том, что после воздействия на них напряжение остается высоким

Опасность такой ситуации состоит в том, что ЭБУ не диагностирует, что датчик неисправен и не активирует лампочку Check Engine. А на самом деле в соответствии с исходящей от датчика информации блок управления изменяет угол зажигания и двигатель может работать в неоптимальном для машины режиме, то есть, при позднем зажигании. Это может проявиться в увеличенном расходе топлива, потере динамических характеристик, проблемах при запуске двигателя (особенно в холодную погоду) и прочих мелких неприятностях. Такие поломки могут быть вызваны разными причинами и порой очень сложно понять, что они вызваны именно некорректной работой датчика детонации.

Опасность эффекта детонации на автомобиле и причины его возникновения

Детонационные нагрузки опасны для любого двигателя внутреннего сгорания, и именно поэтому все производители современных автомобилей оснащают агрегаты специальными датчиками. Такие устройства не исключают вероятность возникновения процесса, но предупреждают о его возникновении, что позволяет контроллеру оперативно прибегнуть к устранению проблемы.

Чтобы оценить всю опасность такого процесса, который называется детонацией ДВС, следует взглянуть на фото ниже.

На них изображены детали двигателя, которые были извлечены в ходе проведения ремонтных работ. Столь сильному разрушению поршень и клапан подверглись именно по причине возникновения самопроизвольного воспламенения топлива в камерах сгорания. Поршень и клапан — это не единственные детали, которые подвергаются ускоренному износу при детонации. От этого явления испытывают сильные нагрузки и другие детали, как коленчатый вал и кривошипно-шатунный механизм.

Причинами возникновения детонационных нагрузок двигателя являются следующие факторы:

Несоответствие топлива по октановому числу. Если производитель рекомендует заливать бензин марки А-95, то использовать низкооктановое топливо категорически противопоказано. Детонация, возникающая по причине несоответствия топлива, способствует формированию нагара, провоцирующего развитие калильного зажигания. В итоге после выключения зажигания, продолжает функционировать двигатель, что проявляется по причине воспламенения ТВС от раскаленных электродов свечи зажигания.
Условия эксплуатации и характер вождения. Очень часто детонация двигателя возникает у неопытных водителей, когда переход на повышенную передачу происходит на слишком низкой скорости движения автомобиля и при недостаточном количестве оборотов коленчатого вала

Важно переключаться на следующую передачу, когда обороты двигателя на тахометре составляют от 2,5-3 тысяч об/мин. Если перейти на повышенную передачу, не разогнав предварительно автомобиль, то не исключено возникновения характерного металлического стука в области подкапотного пространства

Этот стук и является детонацией двигателя. Такая детонация называется допустимой, и при ее возникновении, она продолжается недолго.
Конструктивные особенности двигателя — развитию негативного явления особенно подвержены автомобили, которые оснащены турбонаддувом. Часто проявляется данный эффект, если автомобиль заправляется низкооктановым топливом. Сюда также относятся такие факторы, как форма камеры сгорания и тюннинг (форсирование) ДВС.
Неправильная установка угла опережения зажигания УОЗ. Однако такое явление чаще встречается на карбюраторных двигателях, а на инжекторе оно может возникнуть, в том числе, и по причине неисправности датчика детонации. Если зажигание будет слишком ранним, то топливо будет воспламеняться намного раньше, чем пока поршень достигнет верхней мертвой точки.
Высокая степень сжатия в цилиндрах — зачастую возникает при сильной закоксованности цилиндров двигателя. Чем больше нагара на стенках цилиндров, тем выше вероятность развития детонационных нагрузок.
Обедненная ТВС. Если в камеру сгорания подается смесь с низким количеством топлива, то высокая температура электродов свечи зажигания способствует провоцированию детонации. Малое количество бензина и большое объем воздуха приводит к развитию окислительных реакций, которые реагируют на повышенную температуру. Такая причина характерна для инжекторных двигателей, и проявляется обычно только на прогретом двигателе (как правило, при оборотах коленвала от 2 до 3 тысяч).

Это интересно! Очень часто причиной развития самовоспламенения ТВС в цилиндрах связано с изменением прошивки ЭБУ. Обычно это делается с целью уменьшения расхода топлива, однако от такой прихоти автовладельца страдает двигатель. Ведь одной из причин развития детонационной нагрузки является обедненная смесь.

Если из строя выходит датчик детонации, то это не станет причиной возникновения детонационных процессов. Если ЭБУ не будет получать соответствующую информацию от ДД, то он перейдет в аварийный режим работы, когда корректировка угла опережения зажигания будет происходить с отклонением в сторону позднего зажигания. Это в свою очередь повлечет за собой множество негативных последствий: увеличение расхода топлива, снижение динамики, мощности и нестабильность работы ДВС.

Как действует датчик детонации

Датчик детонации функционирует по принципу корректировки угла опережения зажигания до значения, при котором восстанавливается контролируемое сжигание топливновоздушной смеси. Датчик используют на автомобильных двигателях инжекторного типа.

В процессе детонации топлива двигатель начинает сильно вибрировать. Датчик определяет появление детонации именно улавливая вибрации, далее преобразуемые в электрический сигнал.

Основными компонентами датчика являются:

• чувствительный элемент из пьезокерамики;
• резистор;
• изолятор;
• стальной грузик.

От пьезокерамического элемента отходят провода к контактам и стальному грузику. Резистор, регулирующий силу электрического импульса, располагается на выходе. Элементом, который непосредственно воспринимает вибрацию, является грузик — он оказывает давление на пьезоэлемент.

Обычное место расположения датчика детонации — на корпусе мотора, между вторым и третьим цилиндрами. Датчик реагирует не на все вибрации, а лишь на аномальные, то есть, в частотном диапазоне от 30 до 75 Гц.

Выбор такого места расположения датчика обусловлен тем, что оно наиболее благоприятно для корректировки работы каждого цилиндра и расположено вблизи наиболее частых эпицентров детонации.

В момент регистрации вибрации датчиком происходит следующее:

• пьезоэлемент трансформирует энергию вибрации в электричество, возрастающее с усилением амплитуды вибрации;
• при критическом уровне напряжения датчик отправляет на автомобильный компьютер команду о необходимости изменения угла опережения зажигания;
• система управления мотором регулирует подачу топлива и уменьшает промежуток времени перед зажиганием;
• вследствие выполненных операций работа двигателя приходит к нормальному состоянию, восстанавливается контроль за сгоранием топливновоздушной смеси.

Система самодиагностики

Поскольку датчик детонации влияет на исправность двигателя, ECM современных автомобилей имеет развитую систему самодиагности. ЭБУ двигателя не только регистрирует детонационное сгорание, но и «слушает» фоновый шум работающего двигателя. Если уровень шума с датчика детонации ниже порогового значения в течение 10 с и более, в энергонезависимой памяти ЭБУ регистрируется ошибка датчика. Каждому типу регистрируемой неисправности присваивается определенный код, который может быть считан диагностическим прибором.

Благодаря резистору, встроенному в схему управления, ECM способен определить обрыв цепи и короткое замыкание на массу. При этом возможна как неисправность датчика детонации, так и проблема с проводкой. Поскольку сигнал датчика важен не только для сохранения мотора, но и для контроля уровня токсичности выхлопных газов, ошибки по нему сопровождаются загоранием на приборной панели лампы Check Engine.

Как проверить датчик детонации

• Равной заменой рабочим датчиком.
• Тестирование электронного блока на запущенном двигателе.
• С помощью мультитестера.

Устройство датчика довольно надежное и простое, поэтому крайней необходимости в постоянном его обслуживании и контроле не требуется, кроме заводского брака или явных признаков поломки.

Признаки неисправности

1. Повышенный расход топлива.
2. Плохая приемистость.
3. Загорается индикатор «Чек» на приборной панели.
4. Часто возникающий звук детонации.
5. Большая дымность выхлопных газов.
6. Уменьшение мощности двигателя.

Основным признаком поломки датчика детонации является загорание индикатора ошибки на приборной панели. Исправность этого датчика или его поломка определяется электронным блоком, и при отсутствии сигнала необходимой формы и величины, компьютер переключается в режим тестирования фактора неисправности датчика. Если такая настройка не дает результата, то электронная система обогащает горючую смесь и одновременно снижает угол опережения зажигания.

Аналогичный порядок действий обусловлен необходимостью предотвращения выхода из строя газораспределительного механизма и последующее разрушение элементов поршневой группы.

Неисправный датчик детонации не способен остановить работу мотора, поэтому часто у многих водителей появляется вопрос о том, на что может влиять этот датчик, и нужен ли он вообще, если работоспособность силового агрегата сохраняется.

Его поломка делает функционирование автомобильного двигателя не оптимальной. Чтобы создать повышенную экономичность и эффективность мотора автомобиля, его главный режим подобран в интервале наименьшего обогащения топливной смеси. При наибольшем угле зажигания. Такие наиболее выгодные условия близки с режимом появления и развития горения топлива с детонацией.

С помощью контроля над детонацией удается подойти наиболее близко к границе, за которой оптимальное сгорание топлива переключится на детонационный режим, с быстрым последующим выходом двигателя из строя. Наиболее выгодная по экономии топливная смесь является такой смесью, которая горит с малым признаком возникновения детонации. Считывание датчиком явления детонации дает возможность точно откорректировать состав горючей смеси.

По принципу действия этот датчик аналогичен простому пьезоэлектрическому микрофону, который отрегулирован на некоторую частоту звука, который характерен только для детонации. В работающем моторе много деталей, создающих звук определенной собственной частоты. Чтобы предотвратить ложные срабатывания датчика на посторонние звуки, его чувствительный элемент – сенсор, настраивается на детонационную звуковую волну.

Для детонации характерен звук частотой от 25 до 75 герц. Другие звуки способны сказать о неисправностях вкладышей, поршней и пальцев двигателя.

Сильные металлические звуки, появляющиеся при первых симптомах детонации топливной смеси, проходя по металлическому блоку двигателя, доходят до пьезокристалла, встроенного в корпус, и вынуждают его колебаться в резонанс и генерировать на клеммах слабый электрический сигнал.

Действие датчика детонации заключается в получении от электронного блока сигнала определенной частоты и величины. При этом он оставляет его без изменений, и доказывает свою работоспособность. Когда пьезокристал срабатывает, то частота и величина сигнала повышаются, что позволяет микрокомпьютеру откорректировать характеристики работы двигателя. При этом сила сигнала на клеммах датчика непосредственно зависит от силы колебаний звука.

По устройству отличают два главных вида датчиков детонации:

1. Широкополосные датчики.
2. Резонансный вид датчика.

Первый вид устройства принимает несколько основных значений частоты сигнала. По ним он создает определенную величину и частоту сигнала для электронного блока. Второй вид настроен на другую определенную частоту, и выдает сигнал только при возникновении или совпадении резонанса с волнами звука, создающимися явлением детонации при сгорании топливной смеси.

Особенности V-образных ДВС

В случае ошибки на один из датчиков детонации необходимо поменять их разъемы местами. Если доступ к датчикам затруднен, изучите электрическую схему. Вероятно, что провода от датчиков приходят на общий коннектор. Разъединив разъем, вы сможете обмануть ЭБУ двигателя, установив соответствующие перемычки между «папой» и «мамой».

Удалите ошибки с памяти ECM, запустите и прогрейте двигатель. Проведите тестовую поездку для возобновления кода неисправности (на приборной панели загорится Check Engine).

Если ошибка с Bank 1 изменилась на Bank 2 и наоборот, значит, проблем с проводкой от измерителя к блоку управления нет, а неисправность в самом датчике. В случае сохранения ошибки по одной и той же ГБЦ следует прозвонить проводку на предмет обрыва. Для этого воспользуйтесь мультиметром в режиме омметра. Один из щупов подключите к проводу разъема со стороны датчика, а второй к его ответной части, приходящей на ЭБУ. Проверьте, не замкнул ли сигнальный провод на массу. Для теста один из щупов подключите к сигнальному выводу разъема датчика, а вторым коснитесь массовой клеммы АКБ. Сопротивление незамкнутого провода должно быть больше 20 мОм.

Конструктивные особенности и принципы работы

Датчик состоит из двух основных частей – наружной и внутренней с болтовым креплением. Внутри устанавливают шайбу с пьезоэлектрическим элементом с контактами, выводящимися на изолятор и грузик. Непосредственно на выводе есть транзистор для регулировки работы цепи. Датчик детонации двигателя стоит на моторном блоке, но у различных автомобилей его место расположения может меняться.

При обычной работе двигателя вибрация остается в пределах нормы, поэтому грузик никак не воздействует на пьезоэлектрический элемент, что не вызывает импульса, а если он есть, то величина импульса такова, что он гасится защитным резистором.

При сгорании с детонацией вибрация аномально возрастает, грузик бьет по пьезоэлементу и электроимпульс пробивает сопротивление резистора, сигнализируя о проблеме на ЭБУ. Он подает команду в систему зажигания, и угол опережения уменьшается, зажигание становится более поздним, проблема исчезает.

Детонация. Произвольное самовоспламенение топлива

Детонация формируется в камере сгорания, в процессе химической реакции горения бензиновой смеси. В ходе цепной реакции газообразные вторичные продукты, смешиваясь с парами исходной смеси, повторно вступают в процесс горения, создавая неконтролируемый взрыв и самопроизвольное сгорание топливной смеси. По сути, это непредусмотренное и несвоевременное сгорание, сопровождающееся взрывной волной и возросшим коксованием.

Итак, начиная очередной такт, поршень в ДВС сжимает смесь, создавая давление в цилиндре. Затем, через некоторое время (доли секунды) должно произойти воспламенение. Однако, в силу вышеперечисленных причин, аномальное воспламенение происходит уже в момент сжатия (не выдерживая той доли секунды). Пламя распространяется по камере, образуется фронт увеличенного давления. В купе с давлением поршня на смесь, давление от преждевременного сгорания создают условия образования летучих, легковоспламеняющихся соединений (спиртов, формальдегидов, окислов), которые запускают цепную реакцию. Итогом всего этого становится точечное самовоспламенение взрывного характера.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

• Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
• Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
• Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
• Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
• Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Причины неисправности датчика детонации

Что касается причин, по которым возникают проблемы с датчиком детонации, то к ним относятся следующие поломки:

• Нарушение механического контакта между корпусом датчика и блоком двигателя. Как показывает практика, это является наиболее распространенной причиной. Обычно сам датчик имеет круглую форму с крепежным отверстием посередине, через которое с помощью болта или шпильки крепится на своем посадочном месте. Соответственно, если в резьбовом соединении уменьшается момент затяжки (ослабляется прижимание ДД к двигателю), то впоследствии на датчик не поступают звуковые механические колебания из блока цилиндров. Для того чтобы устранить подобную поломку достаточно затянуть упомянутое резьбовое соединение, либо заменить крепежный болт на крепежную шпильку, поскольку она более надежна и обеспечивает плотное механическое соединение.
• Проблемы с проводкой датчика. В данном случае могут быть различные проблемы, например, замыкание питающего или сигнального провода на «массу», механическое повреждение провода (особенно в местах его изгиба), повреждение внутренней или внешней изоляции, обрыв всего провода либо его отдельных жил (питающего, сигнального), нарушение экранирующей оплетки. В случае проблема решается восстановлением либо заменой его проводки.
• Плохой контакт в месте подключения. Такая ситуация иногда случается в случае, если, например, сломана пластмассовая защелка в месте подсоединения контактов датчика. Иногда в результате тряски контакт просто нарушается, и соответственно, сигнал от датчика либо питание на него попросту не доходят до адресата. Для ремонта можно попробовать заменить фишку, поправить контакт, либо другим механическим методом попробовать соединить две колодки с контактами.
• Полный выход датчика из строя. Сам по себе датчик детонации — устройство достаточно простое, поэтому ломаться там особо нечему, соответственно, и выходит из строя он достаточно редко, но бывает и такое. Ремонту датчик не подлежит, поэтому в случае полной поломки необходимо выполнить его замену на новый.
• Проблемы с электронным блоком управления. В ЭБУ как и любом другом электронном устройстве могут случатся программные сбои, что приводит к некорректному восприятию информации от ДД, и соответственно, принятию блоком некорректных решений.

Как проверить работоспособность?

Если на дисплее появился код ошибки 34, это свидетельствует о неисправности датчика. Возможна проверка того, работоспособен он еще, или требуется непременная замена. Полностью сбросив результаты само диагностики, необходимо проехать пару километров и снова включить систему само диагностики.

Если новая проверка снова показывает ошибку, значит замена все-таки необходима. Если ошибка не высвечивается, то еще можно эксплуатировать старый прибор. Но поскольку все-таки ранее код 34 высвечивался, стоит проверить подключение на обрыв, то есть – внимательно осмотреть провода, контакты, подтянуть, зачистить, глядишь – замена и не понадобится.

Ошибки на дисплее панели приборов

Учитывая, что ВАЗ 2110 какое-то время может поездить без датчика детонации, можно провести ему более тщательную проверку, но для этого придется снять прибор.
