Датчик коленвала на приоре: назначение дпкв, принцип работы, признаки неисправности, проверка, где находится и инструкция по замене

Проверка

Проверка датчика осуществляется в два этапа: визуальная и приборами.

Визуальная проверка подразумевает под собой осмотр датчика и его частей на видимые повреждения.

На датчике не должно быть:

• Трещин и сколов;
• Металлической стружки на чувствительном элементе;
• В разъем ДПКВ не должно быть влаги;
• Разъем должен четко фиксироваться на датчике;

Так же следует проверить шкив на его целостность и соосность.

Проверяется:

• Целостность демпфера;
• Соосность шкива по отношению к датчику;
• Загрязнение зубьев шкива;

Проверка датчика приборами

Проверку ДПКВ можно осуществить с помощью приборов подключаемых к ЭБУ. Следует отметить что данная проверка лишь покажет неисправность датчика в случае его полного отказа, то есть тогда, когда автомобиль перестанет запускаться.

Признаки неисправности датчика распредвала

Устройство автомобиля позволяет с легкостью контролировать его работу, если иметь правильную информацию. Так, каждый автовладелец должен знать признаки неисправности датчика распредвала.

Функции и принцип действия

Датчик распредвала (коротко — ДПРВ) представляет собой датчик, обеспечивающий контроль работы автомобиля. Он подает сигналы бортовому компьютеру о состоянии машины. В частности, речь идет о следующих аспектах:

• Стабильность работы двигателя.
• Распределение топливной массы, которая поступает в цилиндры. Так, если ваша Лада Калина (или другой российский автомобиль) начала «кушать» много бензина, скорее всего дело именно в ДПРВ.
• Положение кулачкового вала.
• Состояние выхлопа.

Как видите, все эти сведения очень важны. Состоит ДПРВ из магнита, соединенного с системой распознавания. За счет замыкания зубчика передается импульсный сигнал на бортовой компьютер. Он в свою очередь постоянно получает сведения о состоянии поршня. Такое «сотрудничество» обеспечивает максимальную точность впрыска горючего. В результате топливная смесь зажигается во время запуска двигателя.

Основные признаки неисправности

Прекрасно, когда бортовой компьютер делает за тебя всю работу. Но иногда датчики могут выйти из строя или как минимум начать «барахлить». Визуально разобраться с электроприбором крайне сложно. Однако неисправность можно выявить по некоторым признакам:

Главная причина – это повышение среднего расхода горючего. Если автомобиль начал вдруг потреблять слишком много топлива, вероятно датчик Холла не в порядке.

Вычисляем неполадки

Если возникли какие-либо неполадки с авто, лучше сразу же обратиться к специалистам. Однако это не всегда возможно и порой приходится делать это самостоятельно. Разумеется, сложность выявления неисправностей зависит от автомобиля. К примеру, на Приоре это сделать легче, чем на БМВ. Все же есть универсальный метод.

Вооружившись простым вольтметром, можно проверить датчик распредвала. Естественно, высокой точности эта методика не принесет, но некие плоды она принесет. Итак, нужно включить зажигание, замкнув цепь. До этого необходимо отключить провода от датчика. Замеряем напряжение, и если оно отсутствует, то причина в проводах. Такое случается довольно часто (к примеру, когда отходят контакты).

Если напряжение присутствует, то продолжаем диагностику. Один контакт вольтметра присоединяем к сигнальному устройству, второй подцепляем к питанию. Если вольтметр не показал каких-либо изменений, значит проблема в датчике положения распредвала. Значит, он нуждается в замене.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

• Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
• При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
• Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
• Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
• Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

• Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
• При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
• Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
• Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
• Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

• P0340 — отсутствует сигнал определителя положения распредвала;
• P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
• P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
• P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
• P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Опасность эффекта детонации на автомобиле и причины его возникновения

Детонационные нагрузки опасны для любого двигателя внутреннего сгорания, и именно поэтому все производители современных автомобилей оснащают агрегаты специальными датчиками. Такие устройства не исключают вероятность возникновения процесса, но предупреждают о его возникновении, что позволяет контроллеру оперативно прибегнуть к устранению проблемы.

Чтобы оценить всю опасность такого процесса, который называется детонацией ДВС, следует взглянуть на фото ниже.

На них изображены детали двигателя, которые были извлечены в ходе проведения ремонтных работ. Столь сильному разрушению поршень и клапан подверглись именно по причине возникновения самопроизвольного воспламенения топлива в камерах сгорания. Поршень и клапан — это не единственные детали, которые подвергаются ускоренному износу при детонации. От этого явления испытывают сильные нагрузки и другие детали, как коленчатый вал и кривошипно-шатунный механизм.

Причинами возникновения детонационных нагрузок двигателя являются следующие факторы:

Несоответствие топлива по октановому числу. Если производитель рекомендует заливать бензин марки А-95, то использовать низкооктановое топливо категорически противопоказано. Детонация, возникающая по причине несоответствия топлива, способствует формированию нагара, провоцирующего развитие калильного зажигания. В итоге после выключения зажигания, продолжает функционировать двигатель, что проявляется по причине воспламенения ТВС от раскаленных электродов свечи зажигания.
Условия эксплуатации и характер вождения. Очень часто детонация двигателя возникает у неопытных водителей, когда переход на повышенную передачу происходит на слишком низкой скорости движения автомобиля и при недостаточном количестве оборотов коленчатого вала

Важно переключаться на следующую передачу, когда обороты двигателя на тахометре составляют от 2,5-3 тысяч об/мин. Если перейти на повышенную передачу, не разогнав предварительно автомобиль, то не исключено возникновения характерного металлического стука в области подкапотного пространства

Этот стук и является детонацией двигателя. Такая детонация называется допустимой, и при ее возникновении, она продолжается недолго.
Конструктивные особенности двигателя — развитию негативного явления особенно подвержены автомобили, которые оснащены турбонаддувом. Часто проявляется данный эффект, если автомобиль заправляется низкооктановым топливом. Сюда также относятся такие факторы, как форма камеры сгорания и тюннинг (форсирование) ДВС.
Неправильная установка угла опережения зажигания УОЗ. Однако такое явление чаще встречается на карбюраторных двигателях, а на инжекторе оно может возникнуть, в том числе, и по причине неисправности датчика детонации. Если зажигание будет слишком ранним, то топливо будет воспламеняться намного раньше, чем пока поршень достигнет верхней мертвой точки.
Высокая степень сжатия в цилиндрах — зачастую возникает при сильной закоксованности цилиндров двигателя. Чем больше нагара на стенках цилиндров, тем выше вероятность развития детонационных нагрузок.
Обедненная ТВС. Если в камеру сгорания подается смесь с низким количеством топлива, то высокая температура электродов свечи зажигания способствует провоцированию детонации. Малое количество бензина и большое объем воздуха приводит к развитию окислительных реакций, которые реагируют на повышенную температуру. Такая причина характерна для инжекторных двигателей, и проявляется обычно только на прогретом двигателе (как правило, при оборотах коленвала от 2 до 3 тысяч).

Это интересно! Очень часто причиной развития самовоспламенения ТВС в цилиндрах связано с изменением прошивки ЭБУ. Обычно это делается с целью уменьшения расхода топлива, однако от такой прихоти автовладельца страдает двигатель. Ведь одной из причин развития детонационной нагрузки является обедненная смесь.

Если из строя выходит датчик детонации, то это не станет причиной возникновения детонационных процессов. Если ЭБУ не будет получать соответствующую информацию от ДД, то он перейдет в аварийный режим работы, когда корректировка угла опережения зажигания будет происходить с отклонением в сторону позднего зажигания. Это в свою очередь повлечет за собой множество негативных последствий: увеличение расхода топлива, снижение динамики, мощности и нестабильность работы ДВС.

Где именно находится датчик скорости на Ладе Приора

Одним из наиболее важных элементов на автомобиле Лада Приора является датчик скорости, за работой которого нужен непрерывный контроль. Некорректная работа этого датчика может привести к снижению тяги, увеличения расхода топлива, а его полная недееспособность может создать аварийную ситуацию на дороге.

Опытным автомобилистам знакома ситуация, когда на скорости в 100 км/ч спидометр автомобиля потихоньку сползает до 80, при этом автомобиль продолжает двигаться в том же темпе. Если вам пришлось столкнуться с такой ситуацией, то желательно знать, где находится датчик скорости на Приоре и возможные устранения этой неисправности.

Датчик скорости на Ладе Приора располагается на верхней части корпуса коробки передач. Неисправный датчик передает неверную информацию, которая отражается в виде некорректной работы автомобиля.

Проверка датчика скорости

Выяснить работоспособность этого элемента намного проще владельцем Приоры с бортовым компьютером. На дисплее появится сообщение, информирующее об отсутствии поступления сигнала на датчик скорости.

Также несложно это понять и без компьютера по изменениям в работе холостого хода, нестабильной тяге, неверным показаниям спидометра и увеличению расхода топлива.

Коды ошибок на Приоре и их расшифровка

Способ № 1 без снятия датчика

Приору нужно расположить так, чтобы одно из колес не касалось поверхности. Далее контакт датчика скорость следует присоединить к вольтметру и начать вращение подвешенного колеса. Появление на тестере напряжения будет подтверждать рабочее состояние датчика.

Способ № 2

Для проверки датчика этим методом понадобится контрольная лампа. Далее от него нужно отсоединить клемму, подающую импульс.

Вывешиваем колесо над поверхностью и после подсоединения контрольной лампы к плюсовой клемме АКБ с одной стороны и к импульсной клемме с другой начинаем вручную вращать колесо.

Если при вращении колеса появится мигание лампы, то искать неисправность необходимо в других узлах.

Демонтаж и замена датчика скорости

Чтобы добраться до него нужно иметь некоторые инструменты и немного времени. Из инструментов понадобятся:

1. Две отвертки: плоская и крестообразная.
2. Торцевая головка на 10.
3. Рукоять с трещоткой.

Чтобы попасть к местоположению необходимого элемента, нужно открутить хомуты и снять входной патрубок инжектора, который проложен от воздушного фильтра до дроссельного узла. Для этого следует открутить стяжные болты с обеих сторон патрубка, отвернуть болт тонкого шланга и снять всю конструкцию. После выполнения этих действий можно будет увидеть месторасположение датчика скорости.

После того как обзору датчика скорости ничего не мешает, можно его демонтировать.

Отключаем проводку, идущую к датчику от разъема питания.
При помощи головки на 10 и трещотки откручиваем гайку на шпильке.
Аккуратно вытягиваем корпус датчика из посадочного места

Если он плохо поддается демонтажу, для облегчения можно использовать плоскую отвертку.
Осторожно подденьте корпус снимаемого элемента снизу и достаньте его из коробки передач.

Далее устанавливаем новый датчик скорости и надежно фиксируем, предварительно смазав уплотнительную резинку машинным маслом.

Возвращаем в исходное положение патрубок воздуховода и закрепляем его.
Подключаем питание к аккумуляторной батарее.. Проверка датчика холостого хода на Приоре

Проверка датчика холостого хода на Приоре

Выбор датчика

Датчик скорости необходимо приобрести новый, чтобы не возникало проблем. Визуально датчик, предназначенный для Приоры, почти не отличается от элемента Калины, и многие продавцы утверждают, что одну модель можно запросто заменить другой моделью.

С виду похожие датчики имеют абсолютно разную начинку, и после установки несоответствующего элемента будут происходить частые сбои в работе ЭБУ и неправильным показаниям на спидометре.

Поэтому перед покупкой нужно внимательно изучить старую деталь, переписать каталожный номер и приобретать точно такую же модель.

Рекомендуем: Замена фильтра салона Киа Рио 2013

Неисправности датчика (ДК) коленвала Приоры

С 2004 года российский производитель ВАЗ полностью отказался от производства автомобилей с двигателями, работающими с карбюраторной системой. Был сделан переход на систему электронного управления двигателя, или ЭСУД (Электронная система управления двигателем).

В просторечии водители называют этот вариант — машина с инжектором. Хотя это и не вполне соответствует истине. Инжектором, если быть точным, в этой системе является форсунка для впрыска топлива, а основой управления здесь выступает ЭБУ (Электронный блок управления).

Проще говоря, компьютер и датчики, в том числе, коленвала.

О том, как работает система эсуд, подробности

Итак, современная «Приора» это уже не «копейка» 70-х годов, и даже не «девятка» 90-х. Это вполне уже современный автомобиль, большинство функций и неисправностей которого управляется и отслеживается компьютером. Под началом различных ЭБУ находятся:

• управление двигателем;
• усилитель руля;
• противоугонная система;
• антиблокировка колёс;
• электропакет;
• климат-контроль.

Понятно, что самым сложным и тонким аппаратом является управление двигателем. Именно эта система связывается в единый организм самым большим количеством исполнительных механизмов и датчиков. Любая электронная система автомобиля состоит из двух групп.

1. Датчики.
2. Исполнительные механизмы (ИМ).

ИМ выполняют команды компьютера. А сам компьютер, подаёт эти команды, ориентируясь на заложенные в долговременной памяти таблицы и данные, полученные с датчиков. И так получилось, что именно датчик положения коленвала играет в этом ключевую роль.

Назначение и принцип работы датчика коленвала

Как и большинство систем «Приоры» датчик коленвала базируется на эффекте Холла. Ток подаётся на магнетизированный стержень с полупроводником, который резко меняет проводимость при прохождении вблизи металла. Именно поэтому ДК направлен рабочей частью на шкив привода генератора. По ободу шкива проходят равномерно расположенные зубцы. И только двух не хватает. Секрет в том, что шкив устанавливается только в одном положении относительно датчика коленвала, и оно соответствует ВМТ (Верхней мёртвой точке) первого цилиндра мотора. То есть по данным ДК, компьютер определяет, что пришло время открывать форсунки и подавать искру в цилиндры.

Неисправности и их признаки у датчика коленвала «Приоры»

При внимательном прочтении предыдущей части станет ясно, только ДК «Приоры» сообщает бортовому ЭБУ, что коленчатый вал начал вращаться и пора пускать двигатель. Следовательно, главным и единственным, в общем-то, признаком, является не запуск мотора. Так, стартер крутит, а воспламенения нет. У «инжекторного» мотора следует в первую очередь думать именно о датчике коленвала.

Внимание! Однако всегда необходимо помнить, самую точную и надёжную информацию даст только компьютерная диагностика «Приоры»! Только она покажет полную картину неисправности. Неисправность ДК может быть либо механическим повреждением, либо внутренним выходом из строя основного полупроводника

В любом из случаев двигатель перестаёт заводиться

Неисправность ДК может быть либо механическим повреждением, либо внутренним выходом из строя основного полупроводника. В любом из случаев двигатель перестаёт заводиться.

Только нужно иметь в виду, похожие признаки имеет поломка проводом разъёма датчика коленвала «Приоры». Но это легко проверяется тестером.

Вставленные в разъём щупы, при включенном зажигании и исправных проводах, должны выдать напряжение около 4 вольт. Если этого нет, неисправность в проводке.

Замена Д.К

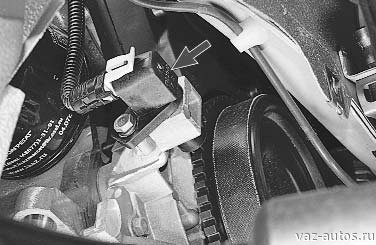

Заменить неисправный датчик коленчатого вала проще всего. Он находится в специальном гнезде справа от шкива привода генератора. Крепится всего одним болтом на 10. Следовательно, и для замены при неисправности, необходим всего один ключ этого номера. Нужно снять разъём, выкрутить болт и вытащить неисправный узел. Вставить новый и закрутить. Подключить разъём. Вот и весь ремонт.

На видео, хорошо показана замена неисправного ДК на инжекторных моторах:

Неисправности датчика (ДК) коленвала Приоры

С 2004 года российский производитель ВАЗ полностью отказался от производства автомобилей с двигателями, работающими с карбюраторной системой. Был сделан переход на систему электронного управления двигателя, или ЭСУД (Электронная система управления двигателем).

В просторечии водители называют этот вариант — машина с инжектором. Хотя это и не вполне соответствует истине. Инжектором, если быть точным, в этой системе является форсунка для впрыска топлива, а основой управления здесь выступает ЭБУ (Электронный блок управления).

Проще говоря, компьютер и датчики, в том числе, коленвала.

О том, как работает система эсуд, подробности

Итак, современная «Приора» это уже не «копейка» 70-х годов, и даже не «девятка» 90-х. Это вполне уже современный автомобиль, большинство функций и неисправностей которого управляется и отслеживается компьютером. Под началом различных ЭБУ находятся:

• управление двигателем;
• усилитель руля;
• противоугонная система;
• антиблокировка колёс;
• электропакет;
• климат-контроль.

Понятно, что самым сложным и тонким аппаратом является управление двигателем. Именно эта система связывается в единый организм самым большим количеством исполнительных механизмов и датчиков. Любая электронная система автомобиля состоит из двух групп.

1. Датчики.
2. Исполнительные механизмы (ИМ).

ИМ выполняют команды компьютера. А сам компьютер, подаёт эти команды, ориентируясь на заложенные в долговременной памяти таблицы и данные, полученные с датчиков. И так получилось, что именно датчик положения коленвала играет в этом ключевую роль.

Назначение и принцип работы датчика коленвала

Как и большинство систем «Приоры» датчик коленвала базируется на эффекте Холла. Ток подаётся на магнетизированный стержень с полупроводником, который резко меняет проводимость при прохождении вблизи металла. Именно поэтому ДК направлен рабочей частью на шкив привода генератора. По ободу шкива проходят равномерно расположенные зубцы. И только двух не хватает. Секрет в том, что шкив устанавливается только в одном положении относительно датчика коленвала, и оно соответствует ВМТ (Верхней мёртвой точке) первого цилиндра мотора. То есть по данным ДК, компьютер определяет, что пришло время открывать форсунки и подавать искру в цилиндры.

Неисправности и их признаки у датчика коленвала «Приоры»

При внимательном прочтении предыдущей части станет ясно, только ДК «Приоры» сообщает бортовому ЭБУ, что коленчатый вал начал вращаться и пора пускать двигатель. Следовательно, главным и единственным, в общем-то, признаком, является не запуск мотора. Так, стартер крутит, а воспламенения нет. У «инжекторного» мотора следует в первую очередь думать именно о датчике коленвала.

Внимание! Однако всегда необходимо помнить, самую точную и надёжную информацию даст только компьютерная диагностика «Приоры»! Только она покажет полную картину неисправности. Неисправность ДК может быть либо механическим повреждением, либо внутренним выходом из строя основного полупроводника. В любом из случаев двигатель перестаёт заводиться

В любом из случаев двигатель перестаёт заводиться

Неисправность ДК может быть либо механическим повреждением, либо внутренним выходом из строя основного полупроводника. В любом из случаев двигатель перестаёт заводиться.

Только нужно иметь в виду, похожие признаки имеет поломка проводом разъёма датчика коленвала «Приоры». Но это легко проверяется тестером.

Вставленные в разъём щупы, при включенном зажигании и исправных проводах, должны выдать напряжение около 4 вольт. Если этого нет, неисправность в проводке.

Замена Д.К

Заменить неисправный датчик коленчатого вала проще всего. Он находится в специальном гнезде справа от шкива привода генератора. Крепится всего одним болтом на 10. Следовательно, и для замены при неисправности, необходим всего один ключ этого номера. Нужно снять разъём, выкрутить болт и вытащить неисправный узел. Вставить новый и закрутить. Подключить разъём. Вот и весь ремонт.

На видео, хорошо показана замена неисправного ДК на инжекторных моторах:

Датчик фаз на ВАЗ на Лада Калина

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Замена датчика фазы Калины + Видео

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

Выбор датчика фаз для Калины

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115, Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.
