Лада Приора Хэтчбек B L A C K -STAR (бывшаЯ) › Бортжурнал › замена датчика распредвала

Неисправность датчика фаз (ДФ) возможно определить только диагностическим прибором. При выходе датчика из строя характеристики двигателя никак не изменяются, кроме чуть завышенного расхода топлива (0, 5 л), который легко скрывается за стилем вождения. Еще из симптомов – задержка в запуске двигателя на 2 секунды вследствие ожидания сигнала от датчика. После ЭБУ перейдет на попарно-параллельный впрыск.

Если при этой неисправности машина троит и неустойчиво работает на холостом ходу, а так же стала «тупой» при разгонах, то стоит проверить, не провернуло ли зубчатый шкив на коленчатом валу (идет на привод генератора и остальных систем). Для проверки необходимо выставить первый цилиндр в верхнюю мертвую точку (ВМТ). Датчик положения коленвала должен смотреть на начало 20-го зубца от двух пропущенных.

Если со шкивом и работой все в порядке, то необходимо сбросить ошибку на ЭБУ и посмотреть, при каких условиях она снова появится. Если ошибка при работе двигателя на холостом ходу не возникает, необходимо проверять все соединения и провода. Это делается шевелением клеммы и жгута проводки. Если ошибка появилась при этой операции, то нужно искать плохой контакт, датчик не причем.

Если ошибка возникла спустя 15 секунд после сброса при ровной работе – то можно смело менять датчик. Для достоверности его можно проверить (схема проверки есть в Интернете), но цена нового датчика около 200 рублей — за эти деньги проще купить заведомо исправный, и, даже если дело окажется не в нем, иметь запасной.

Итак, мы убедились, что дело в датчике и будем его менять.

Для замены датчика фаз на автомобилях семейства Приора, Калина и Гранта с 16-ти клапанным двигателем нам потребуются:

Ключ «на 10» (лучше головка «на 10»)Шестигранник «на 5»Ключ «на 17»Датчик фаз для 16-ти клапанного мотора ВАЗ1. Датчик установлен на передней стороне двигателя (со стороны радиатора) рядом со шкивом впускного распределительного вала. Сверху его не видно. Определяем положение по подходящему в это месту жгуту проводов.

Определение положения датчика фаз

2. Отсоединяем клемму. Ключом «на 10» откручиваем два болтика. Откручивать аккуратно, так как они имеют свойство «убегать» под машину и в генератор вместе с шайбами.

3. Снимаем датчик и осматриваем. В данном случае на нем обнаружены механические повреждения от шкива распредвала. Необходимо снять защитный пластиковый кожух и проверить состояние всего механизма. Если ДФ не имеет следов соприкосновения со шкивом, то просто меняем датчик на новый, и собираем в обратной последовательности.

Осмотр снятого датчика

4. Сразу оговорюсь, что в данном случае была проблема со шкивом генератора (провернуло зубчатый венец датчика коленвала). Датчик коленвала определял положение ВМТ с ошибкой, мотор сильно вибрировал, что и привело к поломке датчика фаз. И только тогда загорелась ошибка на панели приборов.

5. Откручиваем винты крепления кожуха шестигранником «на 5». Они располагаются сверху и по краям, один в центре под выступом и один с левого края кожуха внизу. Вытаскиваем винты вместе с кожухом. Осматриваем состояние ремня ГРМ (на фото ниже для наглядности крышка уже снята).

6. Выставляем первый цилиндр в верхнюю мертвую точку. Для этого либо ставим автомобиль на 4-ую передачу и катаем, или проворачиваем ключом за болт коленвала или распредвала. Метки на шкивах распредвалов должны попасть под прорези на пластиковом пыльнике (указаны стрелками).

Выставление первого целиндра в верхнюю мертвую точку

7. Обе метки должны находиться вверху. Для проверки правильности выставления коленвала есть окошко в коробке переключения передач, но оно сделано под 8-ми клапанный мотор, а в двигателе 2112 по нему ориентироваться очень тяжело. Проще проверить по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик коленвала (ДКВ) должен смотреть на начало 20-го зуба после пропусков (справа стрелка показывает пропуск, стрелка слева указывает на ДКВ):

Направление датчика коленвала

8. Если все совпадает, то через прорези в шкиве впускного распредвала определяем состояние шторки. Она не должна иметь никаких дефектов. Шестерня не должна свободно перемещаться или качаться. В случае обнаружения несоответствия фаз или повреждений данных элементов необходимо разбирать привод ГРМ. Как это делать, подробно описано в статье замена привода ГРМ на автомобилях Лада Приора, Калина и Гранта (16 клапанов).

Определение состояния шторки

9. Если все узлы в порядке, то ставим новый датчик. Проворачиванием коленвала убеждаемся, что шторка не соприкасается с датчиком.

10. Собираем в обратной последовательности.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Датчик фаз на ВАЗ на Лада Калина

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Замена датчика фазы Калины + Видео

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

Выбор датчика фаз для Калины

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115, Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.

vipwash.ru

Где именно находится датчик скорости на Ладе Приора

Одним из наиболее важных элементов на автомобиле Лада Приора является датчик скорости, за работой которого нужен непрерывный контроль. Некорректная работа этого датчика может привести к снижению тяги, увеличения расхода топлива, а его полная недееспособность может создать аварийную ситуацию на дороге.

Опытным автомобилистам знакома ситуация, когда на скорости в 100 км/ч спидометр автомобиля потихоньку сползает до 80, при этом автомобиль продолжает двигаться в том же темпе. Если вам пришлось столкнуться с такой ситуацией, то желательно знать, где находится датчик скорости на Приоре и возможные устранения этой неисправности.

Датчик скорости на Ладе Приора располагается на верхней части корпуса коробки передач. Неисправный датчик передает неверную информацию, которая отражается в виде некорректной работы автомобиля.

Проверка датчика скорости

Выяснить работоспособность этого элемента намного проще владельцем Приоры с бортовым компьютером. На дисплее появится сообщение, информирующее об отсутствии поступления сигнала на датчик скорости.

Также несложно это понять и без компьютера по изменениям в работе холостого хода, нестабильной тяге, неверным показаниям спидометра и увеличению расхода топлива.

Коды ошибок на Приоре и их расшифровка

Способ № 1 без снятия датчика

Приору нужно расположить так, чтобы одно из колес не касалось поверхности. Далее контакт датчика скорость следует присоединить к вольтметру и начать вращение подвешенного колеса. Появление на тестере напряжения будет подтверждать рабочее состояние датчика.

Способ № 2

Для проверки датчика этим методом понадобится контрольная лампа. Далее от него нужно отсоединить клемму, подающую импульс.

Вывешиваем колесо над поверхностью и после подсоединения контрольной лампы к плюсовой клемме АКБ с одной стороны и к импульсной клемме с другой начинаем вручную вращать колесо.

Если при вращении колеса появится мигание лампы, то искать неисправность необходимо в других узлах.

Демонтаж и замена датчика скорости

Чтобы добраться до него нужно иметь некоторые инструменты и немного времени. Из инструментов понадобятся:

1. Две отвертки: плоская и крестообразная.
2. Торцевая головка на 10.
3. Рукоять с трещоткой.

Чтобы попасть к местоположению необходимого элемента, нужно открутить хомуты и снять входной патрубок инжектора, который проложен от воздушного фильтра до дроссельного узла. Для этого следует открутить стяжные болты с обеих сторон патрубка, отвернуть болт тонкого шланга и снять всю конструкцию. После выполнения этих действий можно будет увидеть месторасположение датчика скорости.

После того как обзору датчика скорости ничего не мешает, можно его демонтировать.

Отключаем проводку, идущую к датчику от разъема питания.
При помощи головки на 10 и трещотки откручиваем гайку на шпильке.
Аккуратно вытягиваем корпус датчика из посадочного места

Если он плохо поддается демонтажу, для облегчения можно использовать плоскую отвертку.
Осторожно подденьте корпус снимаемого элемента снизу и достаньте его из коробки передач.

Далее устанавливаем новый датчик скорости и надежно фиксируем, предварительно смазав уплотнительную резинку машинным маслом.

Возвращаем в исходное положение патрубок воздуховода и закрепляем его.
Подключаем питание к аккумуляторной батарее.. Проверка датчика холостого хода на Приоре

Проверка датчика холостого хода на Приоре

Выбор датчика

Датчик скорости необходимо приобрести новый, чтобы не возникало проблем. Визуально датчик, предназначенный для Приоры, почти не отличается от элемента Калины, и многие продавцы утверждают, что одну модель можно запросто заменить другой моделью.

С виду похожие датчики имеют абсолютно разную начинку, и после установки несоответствующего элемента будут происходить частые сбои в работе ЭБУ и неправильным показаниям на спидометре.

Поэтому перед покупкой нужно внимательно изучить старую деталь, переписать каталожный номер и приобретать точно такую же модель.

Рекомендуем: Замена фильтра салона Киа Рио 2013

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Самодельный стенд для проверки

Дальше приводится схема, собрав которую, можно будет проводить тестирование. Кажется, что датчик можно было оставить на двигателе. Но важна не только электрическая часть, но и возможность убирать и подносить стальную пластину.

Стенд для проверки

Итак, взяв аккумулятор E (12 Вольт) и два вольтметра, собираем схему. Дальше проводим тест:

1. На «свободном датчике» вольтметр V1 покажет напряжение 0,4 В (или меньше);
2. Если в прорезь установить пластину от трансформатора, напряжение изменится до 10,8-11,5 В.

Размеры пластины: 20x80x0,5 мм или больше. Если на «шаге 1» напряжение было выше указанного, датчик неисправен. На «шаге 2», наоборот, значение должно превышать V2*0,89.

Схему стенда мы не придумали, а взяли из информационного письма. На разных моторах ВАЗ-2112 датчик фаз проверяют по-разному (см. фото).

Скриншот документа ВАЗ «65-2003-И»

Для тех, кто понял не всё

Прямоугольник, показанный на схеме – это резистор. Сопротивление равно 680 Ом, мощность – любая. Источником питания может быть не только АКБ, но и 12-вольтовый адаптер.

В качестве элемента E может выступать ЛАТР с выпрямителем. Тогда, во-первых, старайтесь не превышать напряжение, а во-вторых, подключайте массу (вывод 1) к «земляному» отводу ЛАТРа.

Вместо цифр 2112-3706040 встречается артикул 21120-3706040. Оба обозначения – правильные. Можно встретить и артикул с цифрами -00, -01, -02… Так обозначается завод-изготовитель: 01 и 03 – «СОАТЭ», 00 – «Автоэлектроника» и т.д.

Детали с артикулом 2112-3706040-04

Недавно был начат выпуск датчиков с гибким отводом. Длина проводов – 15 см. Пока что в рознице ничего подобного нет. Но артикулы остались прежними – 2112-3706040-XX.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Как работает автомобильный кондиционер и многое другое

Вам кажется, что за окном температура воздуха миллиард градусов и плавится асфальт. В этот момент Вы вспоминаете о зимнем холоде и снеге. Вам хочется подышать прохладным воздухом. К счастью большинство современных автомобилей оборудованы кондиционером. Это позволяет нам передвигаться на машине с комфортом даже в невыносимую жару. Но знаете ли Вы как использовать кондиционер эффективно?

Включение кондиционера в автомашине стало в наши таким каким-то не заметным действием. Мы порой не замечаем, когда мы его включили. Это как рефлекс. Большинство из нас даже не знают, как работает система кондиционирования воздуха в автомобилях. Из-за этого мы часто используем его не эффективно и не знаем, как им правильно пользоваться.

Производители автомобилей постарались сделать управление кондиционером максимально простым и не сложным. Все, что Вам нужно это включить его и выставить необходимую температуру. Остальное за Вас делает система охлаждения воздуха. Но, чтобы использовать автомобильный кондиционер более эффективно (к примеру, для экономии топлива, которое при включенном кондиционере потребляется значительно больше) необходимо придерживаться определенных правил.

Наше интернет издание предлагает Вам несколько советов, как эффективно использовать кондиционер в автомобиле. Но для начала давайте узнаем, как же работает система кондиционирования воздуха в современных автомашинах.

Автомобильная система охлаждения воздуха представляет собой замкнутый контур, в котором есть область высокого и низкого давления. В участке контура, где находится высокое давление, хладагент (охлаждающие химическое вещество в этой области находится в газообразном состоянии) движется по системе через специальный компрессор, который соединен ременным приводом с двигателем

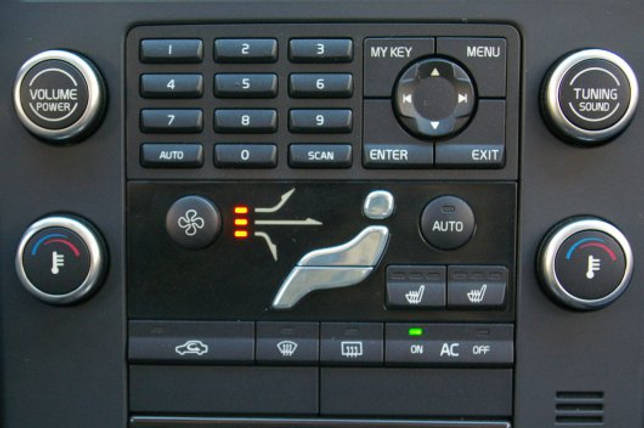

Обращали ли Вы внимание, что когда Вы нажимаете кнопку «AC» (вкл. кондиционер), то под капотом раздается шум. Это включается компрессор, который подает газообразный хладагент в конденсатор (радиатор), который охлаждает нагретый газ, превращая его в жидкообразное состояние

Это включается компрессор, который подает газообразный хладагент в конденсатор (радиатор), который охлаждает нагретый газ, превращая его в жидкообразное состояние.

Затем на стороне низкого давления жидкость, которая находится под высоким давлением, попадает через клапан в испаритель. Вот, где происходит волшебство. Хладагент находящиеся в области низкого давления имеет очень низкую температуру кипения и когда он достигает испарителя (на самом деле это простой радиатор, который находится за центральной консолью) сразу превращается в газ. Это процесс называется испарение.

Если вспомнить среднюю школу, то испарение является эндотермическим процессом, что означает, что при испарении поглощается тепло. Поэтому испаритель, который находится за приборной панелью, охлаждает воздух, поступающий в салон с улицы, через систему вентиляции.

Затем этот цикл повторяется снова и снова.

Теперь когда мы узнали (для тех кто не знал) как работает кондиционер в автомобиле, давайте ознакомимся с несколькими советами, чтобы узнать как использовать кондиционер более эффективно.
