Разбираемся как работает кан-шина на примере учебной системы canbasic

Преимущества и недостатки встроенных шин

Как и у каждой системы у CAN-шины есть свои позитивные негативные характеристики. Основные плюсы заключаются в таких факторах:

• за счет высокого быстродействия устройства способны практически мгновенно связываться пакетными данными;
• кабельные установки выдерживают воздействие электромагнитых помех;
• электроника наделена системой контроля с несколькими уровнями, что способствует минимизации возникновения ошибок во время приема/передачи пакетов данных;
• за счет автоматики шина самостоятельно распределяет по CANалам скорость, оказывая позитивное влияние на работу электронных систем в целом;
• производители позаботились о достаточной степени безопасности цифрового интерфейса, поэтому внешние несанкционированные подключения будут мгновенно заблокированы;
• использование в конструкции цифрового интерфейса позволяет без проблем осуществлять монтаж сигнализации либо иных систем безопасности с минимальным взаимодействием с бортовой штатной системой.

Важно знать минусы установки шин:

• определенные модели интерфейсов рассчитаны на лимитированный объем пакетных данных, что является малоприемлемым для современных автомобилей, нашпигованным большим количеством электроники. Если добавлять к шине новых источников данных, то это негативно скажется на нагрузке, а также существенно повысит время отклика оборудования;
• передаваемые данные по каналам связи обладают исключительным назначением. Полезная информация отнимает минимум трафика;
• может случаться отключение стандартизации из-за внедрения протокола повышенного уровня.

Более стабильно работают интерфейсы последних поколений. Предпочтительней выбирать машины с такими шинами.

Защита от угона

Модуль iCAN устанавливается в каком угодно узле, где расположены жгуты, в месте установки шины. Из-за минимальных габаритов и особого алгоритма действий выявить блокировку обычными методами при совершении угона практически нереально.

Внешне этот модуль маскируется под разные контролирующие датчики, что также делает невозможным его обнаружение. При желании возможно настроить работу прибора для автоматической защиты им стекол автомобиля, зеркал.

При наличии у транспортного средства автозапуска двигателя, iCAN не помешает его работе, так как срабатывает при старте движения.

Ознакомившись с устройством и принципами обмена данными, которой наделена CAN-шина, становится понятным, почему все современные автомобили применяют эти технологии при разработке управления транспортным средством.

Представленная технология по своему устройству довольно сложна. Однако все заложенные в нее функции обеспечат максимально эффенктивное, безопасное и комфортное управление автомобилем.

Существующие разработки помогут обеспечить защиту транспортного средства даже от угона. Благодаря этому, а также комплексу других фунций, шина-CAN популярна и востребована.

Источник www.syl.ru

Реализации CAN на уровне электрических сигналов

CAN шина может быть реализована физически тремя способами:

1 ISO11898-2 или CAN-High Speed.

Классическая витая пара нагруженная с обоих концов резисторами 120 Ом.

В этом случае уровни на шине CAN выглядят так:

Для такой реализации сети используются как правило обычные CAN трансиверы в 8 выводном корпусе, аналоги PCA82C250, TJA1050 и им подобные. Работает такая конфигурация на скоростях 500 кбит\с и выше. (Но могут быть исключения) .

2 ISO11898-3 или CAN-Low Speed или Faut Tolerant CAN

Такой вариант CAN шины способен переключаться в однопроводный режим в случае повреждения одной из линий. Работает на скоростях до 250 кбит\с.Уровни сигнала на шине отличаются от High Speed CAN, при этом не теряется возможность работы с шиной FT-CAN используя трансиверы High-Speed CAN и соблюдая ряд условий. Подробнее в нашей статье о FT-CAN – ссылка.

Fault tolerant CAN обычно используется для низкоскоростного обмена между блоками управления относящимися к сегменту сети Салон\Комфорт\Мультимедиа.

ВАЖНО: При подключении к шине Faul tolerant CAN, подключать терминальный резистор 120 Ом между линиями CAN-High и CAN-Low НЕ НУЖНО !

Приложения CAN

CAN является идеальным решением для любого приложения, где микроконтроллеры обмениваются сообщениями друг с другом и с удаленными периферийными устройствами. Изначально CAN использовался в автомобилях для обеспечения критичного по времени управления и обмена информацией между двигателем и коробкой передач при гарантированном времени ожидания сообщения и допуске каждого из участников сети к работе с текущими данными. Наряду с достаточно дорогими высокоскоростными решениями существуют и экономичные решения для подключения к сети инерционных устройств, которые работают в шкале времени сотен микросекунд (система управления дверьми, подъемник окна, управление зеркалом). При этом мощные жгуты электрических проводов заменяются двухпроводной CAN-сетью, узлами которой являются, в том числе, тормозные огни и указатели поворота.

Широкое применение CAN нашел в промышленной автоматике, где имеется большое число устройств управления, датчиков, механизмов, электроприводов и других объектов, которые связаны единым технологическим циклом (системы отопления и кондиционирования, насосы, конвейеры, лифты, эскалаторы, транспортеры и т. д.)

Важной особенностью таких систем является возможность диагностики и управления объектами, расположенными на большой территории, по адаптивным алгоритмам. В результате достигается существенное уменьшение потребляемой мощности, шума, износа оборудования

Подобная картина наблюдается и в железнодорожных бортовых системах, где решающую роль играет обмен данными между подсистемами при наборе скорости, торможении, управлении дверьми и диагностике.

Мобильное приложение VAG Virtual Cockpit

Для разработки мобильного приложения подключаемого к автомобилю требовалось:

• Сниффером собрать трафик от диагностической утилиты VCDS

• Изучить работу протоколов UDS, VW TP 2.0, KWP2000

• Настроить диагностический сканер ELM327 на работу с UDS и VW TP 2.0

• Изучить новый для меня язык программирования Swift

Мобильное приложение VAG Virtual Cockpit для iOS

В итоге получилось приложение, которое сочетает в себе функции отображения точных данных панели приборов и диагностика основных параметров двигателя и трансмиссии.

Пару слов про точность данных. Штатная панель приборов не точно показывает скорость — завышает показания на 5-10 км/ч, стрелка охлаждающей жидкости всегда на 90 °C, хотя реальная температура может быть 80 — 110 °C, стрелка уровня топлива до середины идет медленно, хотя топлива уже меньше половины и при нуле на самом деле топливо еще есть в баке. Производитель это делает для удобства и безопасности водителя.

На данный момент приложение показывает следующие параметры:

Приборная панель	Двигатель	Трансмиссия (температура)
1) Какая дверь открыта2) Скорость3) Обороты4) Температура масла5) Температура ОЖ6) Топливо в баке в л.7) Запас хода в км.8) Средний расход9) Время в машине10) Пробег11) Температура за бортом	1) Обороты2) Массовый расход воздуха3) Температура забора воздуха4) Температура выхлопа (рассчитанная)5) Критический уровень масла6) Уровень масла7) Наддув турбины (реальный)8) Наддув турбины (ожидаемый)9) Пропуски зажигания в цилиндрах10) Углы откатов зажигания в цилиндрах	1) ATF AISIN (G93)2) DSG6 (G93)3) Блок управления DSG6 (G510)4) Масло диска сцепления DSG6 (G509)5) Мехатроник DSG7 (G510)6) Процессор DSG77) Диск сцепления DSG7

Я стремлюсь чтобы приложение поддерживало как можно больше моделей автомобилей. Пока что поддерживаются производители: Volkswagen, Skoda, Seat, Audi. На разных комплектациях могут отображаться не все параметры, но это поправимо.

Сейчас я провожу тестирование версии 3.0. Приложение доступно только на iOS, после релиза 3.0 перейду к разработке версии для Android.

Что такое CAN-шина и принцип ее работы

КАН-шина представляет собой сеть контроллеров. Устройство используется для объединения всех управляющих модулей автомобиля в одну рабочую сеть с общим проводом. Этот девайс состоит из одной пары кабелей, которая называется CAN. Информация, передающаяся по каналам из одного модуля на другой, отправляется в закодированном виде.

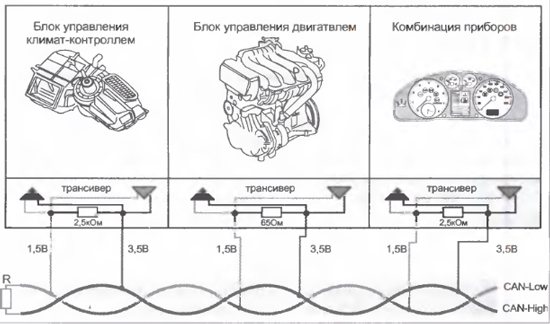

Схема подключения устройств к CAN-шине в Мерседесе

Какие функции может выполнять CAN-шина:

• подключение к автомобильной бортовой сети любых девайсов и устройств;
• упрощение алгоритма подсоединения и функционирования вспомогательных систем машины;
• блок может одновременно получать и передавать цифровые данные из разных источников;
• использование шины снижает воздействие внешних электромагнитных полей на функционирование основных и вспомогательных систем машины;
• CAN-шина позволяет ускорить процедуру передачи информации к определенным устройствам и узлам автомобиля.

Эта система работает в нескольких режимах:

1. Фоновый. Все устройства отключены, но на шину подается питание. Величина напряжения слишком мала, поэтому разрядить аккумуляторную батарею шина не сможет.
2. Режим запуска. Когда автолюбитель вставляет ключ в замок и проворачивает его либо жмет кнопку Старта, происходит активация устройства. Включается опция стабилизации питания, которое подается на контроллеры и датчики.
3. Активный режим. В этом случае между всеми контроллерами и датчиками происходит обмен данными. При работе в активном режиме параметр потребления энергии может быть увеличен до 85 мА.
4. Режим засыпания или отключения. При глушении силового агрегата контроллеры КАН перестают функционировать. При включении режима засыпания все узлы машины отключаются от бортовой сети.

Канал Виалон СУшка в своем видео рассказал о КАН-шине и что надо знать про ее эксплуатацию.

Плюсы и минусы

Какими преимуществами обладает КАН-шина:

1. Простота установки устройства в автомобиль. Владельцу машины не придется тратиться на монтаж, поскольку выполнить эту задачу можно самостоятельно.
2. Быстродействие устройства. Девайс позволяет быстро обмениваться информацией между системами.
3. Устойчивость к воздействию помех.
4. Все шины обладают многоуровневой системой контроля. Ее использование дает возможность предотвратить появление ошибок при передаче и приеме данных.
5. В процессе функционирования шина автоматически разбрасывает скорость по разным каналам. Это позволяет обеспечить оптимальную работу всех систем.
6. Высокая безопасность устройства, при надобности система блокирует несанкционированный доступ.
7. Большой выбор устройств различных типов от разных производителей. Можно подобрать вариант, предназначенный для конкретной модели авто.

Какие недостатки характерны для устройства:

1. В девайсах бывают ограничения по объему передаваемых данных. В современных автомобилях используется множество электронных девайсов. Их большое количество приводит к высокой загруженности канала передачи информации. Это становится причиной увеличения времени отклика.
2. Большая часть отправляющихся по шине данных обладает конкретным назначением. На полезную информацию отводится маленькая часть трафика.
3. При использовании протокола высшего уровня автовладелец может столкнуться с проблемой отсутствия стандартизации.

Что такое CAN-шина

Электронный КАН-интерфейс в авто представляет собой сеть контроллеров, использующихся для объединения всех управляющих модулей в единую систему.

Данный интерфейс представляет собой колодку, с которой можно соединять посредством проводов блоки:

• противоугонного комплекса, оборудованного функцией автозапуска либо без нее;
• системы управления мотором машины;
• антиблокировочного узла;
• системы безопасности, в частности, подушек;
• управления автоматической коробкой передач;
• контрольного щитка и т. д.

Устройство и где находится шина

Конструктивно CAN-шина представляет собой блок, выполненный в пластиковом корпусе, либо разъем для подсоединения кабелей. Цифровой интерфейс состоит из нескольких проводников, которые называются CAN. Для подключения блоков и устройств используется один кабель.

Место монтажа устройства зависит от модели транспортного средства. Обычно этот нюанс указывается в сервисном руководстве. СAN-шина устанавливается в салоне автомобиля, под контрольным щитком, иногда может располагаться в подкапотном пространстве.

Как работает?

Принцип работы автоматической системы заключается в передаче закодированных сообщений. В каждом из них имеется специальный идентификатор, являющийся уникальным. К примеру, «температура силового агрегата составляет 100 градусов» или «скорость движения машины 60 км/ч». При передаче сообщений все электронные модули будут получать соответствующую информацию, которая проверяется идентификаторами. Когда данные, передающиеся между устройствами, имеют отношение к конкретному блоку, то они обрабатываются, если нет — игнорируются.

Длина идентификатора CAN-шины может составить 11 либо 29 бит.

Каждый передатчик информации одновременно выполняет считывание данных, передающихся в интерфейс. Устройство с более низким приоритетом должно отпустить шину, поскольку доминантный уровень с высоким показателем искажает его передачу. Одновременно пакет с повышенным значением остается нетронутым. Передатчик, который потерял связь, спустя определенное время ее восстанавливает.

Интерфейс, подключенный к сигналке или модулю автоматического запуска, может функционировать в разных режимах:

1. Фоновый, который называется спящим или автономным. Когда он запущен, все основные системы машины отключены. Но при этом на цифровой интерфейс поступает питание от электросети. Величина напряжения минимальная, что позволяет предотвратить разряд аккумуляторной батареи.
2. Режим запуска или пробуждения. Он начинает функционировать, когда водитель вставляет ключ в замок и проворачивает его для активации зажигания. Если машина оборудована кнопкой Старт/Стоп, это происходит при ее нажатии. Выполняется активация опции стабилизации напряжения. Питание подается на контроллеры и датчики.
3. Активный. При активации этого режима процедура обмена данными осуществляется между регуляторами и исполнительными устройствами. Параметр напряжения в цепи увеличивается, поскольку интерфейс может потреблять до 85 мА тока.
4. Деактивация или засыпание. Когда силовой агрегат останавливается, все системы и узлы, подключенные к шине CAN, перестают функционировать. Выполняется их деактивация от электрической сети транспортного средства.

Характеристики

Технические свойства цифрового интерфейса:

• общее значение скорости передачи информации составляет около 1 Мб/с;
• при отправке данных между блоками управления различными системами этот показатель уменьшается до 500 кб/с;
• скорость передачи информации в интерфейсе типа «Комфорт» — всегда 100 кб/с.

Канал «Электротехника и электроника для программистов» рассказал о принципе отправки пакетных данных, а также о характеристиках цифровых адаптеров.

Можно ли сделать анализатор своими руками?

Для выполнения этой задачи автовладелец должен иметь профессиональные навыки в области электроники:

1. Сборка устройства производится по схеме, представленной на первом фото в галерее. Предварительно нужно купить все детали, необходимые для изготовления. Основным компонентов является плата STM32F103С8Т6, оснащенная контроллером. Также потребуется электрическая схема стабилизатора и CAN-трнасивер. Можно использовать устройство МСР2551 или другой аналог.
2. Если требуется сделать анализатор более технологичным, в него можно добавить модуль Bluetooth. Благодаря этому автовладелец может сохранять важную информацию в память смартфона.
3. Для программирования анализатора используется любое подходящее для этого программное обеспечение. Согласно отзывам, оптимальный вариант — утилиты Arduino или CANHacker. Во второй утилите есть больше опций и имеется функция фильтрации информации.
4. Чтобы произвести прошивку, понадобится преобразователь USB-TTL. Это устройство требуется для отладки, при его отсутствии можно использовать ST-Link.
5. После загрузки утилиты на компьютер основной файл с расширением ЕХЕ прошивается в блок с применением программатора. Если процедура выполнена успешно, то надо дополнительно установить перемычку на Bootloader. Собранное устройство надо синхронизировать с компьютером, используя USB-провод.
6. Следующим этапом будет добавление прошивки в анализатор. Для выполнения задачи потребуется утилита MPHIDFlash.
7. После успешного обновления программы кабель от компьютера отключается и снимается перемычка. Выполняется установка драйверов. Если сборка выполнена корректно, то при подключении к ПК анализатор будет определяться в качестве СОМ-порта.

Фотогалерея

Фото схем для самостоятельного изготовления анализатора приведены в этом разделе.

Общая схема для сборки анализаторного устройства

Плата, использующаяся в качестве основы

Неисправности

Поскольку CAN-интерфейс завязан со многими системами автомобиля, при поломке или некорректной работе одного из узлов в нем могут появиться неполадки. Их наличие отразится на функционировании основных агрегатов.

Признаки и причины

О появлении неисправностей могут сообщить такие «симптомы»:

• на приборной панели загорелись одновременно несколько значков без причины — подушки безопасности, рулевое управление, давление в системе смазки и т. д.;
• появился световой индикатор Check Engine;
• на контрольном щитке отсутствует информация о температуре силового агрегата, уровне топлива в баке, скорости т. д.

Причины, по которым могут возникнуть неисправности в работе CAN-интерфейса:

• обрыв проводки в одной из систем или повреждение электролиний;
• короткое замыкание в работе агрегатов на батарею или землю;
• повреждение резиновых перемычек на разъеме;
• окисление контактов, в результате чего нарушается передача сигнала между системами;
• разряд АКБ автомобиля либо падение величины напряжения в электросети, что связано с неправильным функционированием генераторной установки;
• замыкание систем CAN-high либо CAN-low;
• появление неисправностей в работе катушки зажигания.

Подробнее о поломках цифрового интерфейса и тестировании с использованием компьютера рассказал канал «KV Avtoservis».

Диагностика

Чтобы определить причину появления неполадок, потребуется тестер, рекомендуется использование мультиметра.

Процесс проверки:

1. Диагностика начинается с поиска проводника витой пары КАН-шины. Кабель имеет черную либо оранжево-серую изоляцию. Первый является доминантным уровнем, а второй — второстепенным.
2. С помощью мультиметра производится проверка величины напряжения на контактных элементах. При выполнении задачи зажигание нужно включить. Процедура тестирования позволит выявить напряжение в диапазоне от 0 до 11 вольт. На практике это обычно 4,5 В.
3. Выполняется отключение зажигания. От аккумулятора отсоединяется проводник с отрицательным контактом, предварительно гаечным ключом надо ослабить зажим.
4. Выполняется измерение параметра сопротивления между проводниками. О замыкании контактов можно узнать, если эта величина стремится к нулю. Когда диагностика показала, что сопротивление бесконечно, то в электролинии имеется обрыв. Проблема может заключаться непосредственно в контакте. Требуется более детально проверить разъем и все провода.
5. На практике замыкание обычно происходит из-за поломки управляющих устройств. Для поиска вышедшего из строя модуля следует поочередно отключить от питания каждый блок и выполнить проверку величины сопротивления.

Пользователь Филат Огородников рассказал о диагностике КАН-шины с использованием осциллографа.

https://youtube.com/watch?v=kVjWxMY63-4

Инструкция по подключению сигнализации по CAN-шине

При монтаже противоугонной системы простой вариант ее соединения с бортовой сетью — связать охранную установку с цифровым интерфейсом. Но такой метод возможен при наличии КАН-шины в автомобиле.

Чтобы произвести установку автосигнализации и подключить ее к CAN-интерфейсу, необходимо знать место монтажа блока управления системой.

Если сигналку ставили специалисты, то надо обратиться за помощью с этим вопросом на СТО. Обычно устройство располагается за приборной панелью автомобиля или под ней. Иногда установщики ставят микропроцессорный модуль в свободное пространство за бардачком или автомагнитолой.

Для выполнения задачи потребуется:

• мультиметр;
• канцелярский нож;
• изолента;
• отвертка.

Пошаговые действия

Процедура подключения противоугонной установки к CAN-шине осуществляется так:

1. Сначала надо убедиться, что все элементы охранного комплекса установлены и работают. Речь идет о микропроцессорном блоке, антенном модуле, сервисной кнопке, сирене, а также концевых переключателях. Если сигнализация имеет опцию автозапуска, надо убедиться в правильности монтажа этого устройства. Все элементы противоугонной установки подключаются к микропроцессорному блоку.
2. Выполняется поиск основного проводника, идущего к CAN-шине. Он более толстый и его изоляция обычно окрашена в оранжевый цвет.
3. Основной блок автосигнализации соединяется с данным контактом. Для выполнения задачи используется разъем цифрового интерфейса.
4. Производится монтаж блока управления охранной системы, если он не был установлен. Его следует разместить в сухом и недоступном для посторонних глаз месте. После монтажа устройство надо качественно зафиксировать, иначе в процессе движения на него будут оказывать негативное воздействие вибрации. В результате это приведет к быстрой поломке модуля.
5. Место соединения проводников тщательно изолируется, допускается использование термоусадочных трубок. Рекомендуется дополнительно обмотать изолентой провода. Это позволит увеличить их ресурс эксплуатации и не допустить стирания изоляционного слоя. Когда подключение будет выполнено, осуществляется проверка. Если возникли проблемы в передачи пакетных данных, с помощью мультиметра следует произвести диагностику целостности электроцепей.
6. На завершающем этапе выполняется настройка всех каналов связи, в том числе дополнительных, если они имеются. Это позволит обеспечить бесперебойную работу охранной системы. Для настройки используется сервисная книжка, входящая в комплектацию противоугонной установки.

Пользователь Sigmax69 рассказал о соединении охранного комплекса с цифровым интерфейсом на примере автомобиля Хендай Солярис 2017.

Назначение и функции кан-шины

Если правильно устанавливать и выполнять подсоединение проводов к интерфейсу, то можно обеспечить следующие опции:

• уменьшение параметра воздействия внешних помех на функционирование основных и дополнительных механизмов и узлов;
• возможность выполнить соединение и настраивать любые электронные приборы, в том числе охранные комплексы;
• простой принцип подключения и функционирования дополнительных электронных устройств и приборов, которые имеются в авто;
• более быстрая процедура передачи информации на определенное оборудование и механизмы авто;
• возможность отправки и получения цифровых данных одновременно, а также анализ информации;
• оперативная настройка и подключение опции дистанционного пуска ДВС.

Подробнее о назначении и общих характеристиках CAN-модуля рассказал канал «Crossover 159».

Сan шина на автомобиле ВАЗ

Can шина — это сетевой интерфейс ввода вывода, который используется практически во всех современных автомобилях, в том числе автомобилях марки ВАЗ. Данным интерфейсом оснащены модели Лада Приора (2170), Калина, Гранта и все последующие разработки АвтоВаз’а. Форм-фактор интерфейса для подключения OBD 2.

С помощью подключения к Can шине через соответствующий интерфейс, система позволяет производить диагностику электронных систем автомобиля. В частности это касается оборудования и датчиков силового агрегата, электронного оборудования установленного в салоне автомобиля и информационно-командной системы.

Технические характеристики шины Can, на автомобилях ВАЗ:

Реализация управления: Однопроводная схема (Шина LIN);

Скорость передачи данных: до 1 Мбит/с;

Скорость передачи данных между блоками системы комфорт: до 100 Кбит/с;

Интерфес Can: OBD 2;

Наличие данной «электронной шины» в системе автомобиля, также позволяет производить установку и подключение к ней дополнительного оборудования. Например систему контроля расхода топлива, спутниковую связь, систему контроля вращения.

Перечень устройст подключенных к данной шине, на автомобилях ВАЗ:

Силовой агрегат. Во главе цепи подключения, стоит блок ЭБУ. Далее по порядку подключаются остальные системы и блоки, в частности это: система управления коробкой передач, система безопасности (Airbug, ABS, VSA), усилитель руля, ТНВД, система отопления салона, сигнализация(иммобилайзер), монтажный блок и ряд датчиков отвечающих за работы ДВС.

Салон автомобиля. В данном секторе, к шине подключаются устройства отвечающие за комфорт пассажиров, в частности это электростеклоподъемники, парктроники, стеклоочиститель, прочие системы.

Информационно-командная система. Это набор электронных устройств автомобиля, все аналогично подключено к шине CAN. В этот перечь входит приборная панель, мультимедиа, навигация, информационные приборы.

Для подключения к шине CAN используется специальный программируемый CAN-модуль (Can-Log) от , позволяющий считывать технические параметры автомобиля с целью их дальнейшей обработки, оптимизации, настройки. Данный модуль используется только совместно с дополнительным оборудованием, например с системой AT-65i M 1(Autotracker), диагностическим устройством или компьютером со специальным ПО.

Принцип работы

У каждого элемента в системе предусмотрен специальный идентификатор, так как работает электроника по принципу передачи закодированных сообщений. Таким образом удается распознавать различного рода информацию, например, «авто движется со скоростью 60 км/ч» или «скорость вращения коленвала 2000 об/мин». Проверка осуществляется индикатором. Если информация в сообщении относится к сфере конкретного блока, то она проходит обработку, в противном случае данные игнорируются.

Стандартная длина идентификатора лимитирована 11 либо 29 битами. Конструкция каждого информационного передатчика рассчитана также на считывание параметров, отправляемых по интерфейсу. Для узлов, обладающих невысоким приоритетом, характерно освобождение потока данным от доминантных устройств. Таким образом последний тип не искажает процесс передачи.

Пакеты данных от приоритетных устройств курсируют с первоочередной срочностью, незатронутые искажением. Если произошла потеря связи сети с каким-либо передатчиком, то электроника автоматически проводит восстановление.

Интерфейс шины в автомобиле, подключенный к модулю автозапуска либо к сигнализации, способен запускаться и работать в разных режимах:

1. Фоновый режим. В некоторых источниках его называют спящим либо автономным. При его запуске остальные системы автомобиля отключаются. Хотя видимых явных признаков нет, как он работает, но питание от бортовой сети к цифровому интерфейсу отправляется. При этом значение напряжения будет минимальным, так как такая CAN шина быстро разрядит аккумулятор в автомобиле.
2. Запуск или пробуждение. Запуск осуществляется после того, как автомобилист вставляет в замочную скважину ключ и активирует подобным способом зажигание. Когда в автомобиле стоит кнопка «Пуск/стоп», то режим стартует после ее нажатия. Происходит стабилизация напряжения. На контроллеры и датчик поступает электропитание.
3. Активация. После перехода в данный режим исполнительное устройство начинает обмен данными с встроенными регуляторами. Заметно поднимается напряжение в цепи, так как интерфейс шины CAN работает с потреблением до 80-85 мА.
4. Деактивация. В режим засыпания система переходит после остановки двигателя. Также в это время перестают работать и обмениваться данными включенные в сеть к шине узлы и системы. Происходит их отключение от сети.

Выход в рабочий режим и прекращение работы занимает считанные доли секунды. Все случается без непосредственного вмешательства пользователя в автоматическом режиме.

Для чего CAN шина в автомобиле

Распространение интерфейса КАН в автомобильной сфере связано с тем, что он выполняет ряд важных функций:

• упрощает алгоритм подсоединения и функционирования дополнительных систем и приборов;
• снижает влияние внешних помех на работу электроники;
• обеспечивает одновременное получение, анализ и передачу информации к устройствам;
• ускоряет передачу сигналов к механизмам, ходовым узлам и иным устройствам;
• уменьшает количество необходимых проводов;

В современном автомобиле цифровая шина обеспечивает работу следующих компонентов и систем:

• центральный монтажный блок и замок зажигания;
• антиблокировочная система;
• двигатель и коробка переключения передач;
• подушки безопасности;
• рулевой механизм;
• датчик поворота руля;
• силовой агрегат;
• электронные блоки для парковки и блокировки дверей;
• датчик давления в колёсах;
• блок управления стеклоочистителями;
• топливный насос высокого давления;
• звуковая система;
• информационно-навигационные модули.

Этот не полный список, так как в него не включаются внешние совместимые приборы, которые тоже можно соединить с шиной. Часто таким образом подключается автомобильная сигнализация. CAN-шина также доступна для подключения внешних устройств для мониторинга рабочих показателей и диагностики на ПК. А при подключении автосигнализации вместе с маяком можно управлять отдельными системами извне, например, со смартфона.
