Блок цилиндров двигателя

Устройство блока цилиндров

Блок цилиндров двигателя должен удовлетворять следующим требованиям: обеспечение соосности всех постелей, а также соблюдение равного диаметра постелей. Также существуют блоки, в которых эти требования не соблюдаются, но это только специальные и экспериментальные конструкции.

Как мы заметили ранее, блок цилиндров является основой для других агрегатов. Его основные детали следующие:

• Цилиндр двигателя. Чем они больше, чем мощнее мотор. Объем суммируется и конечная цифра озвучивается в характеристиках автомобиля. Главной деталью цилиндров являются гильзы, которые бывают двух типов. Первый тип используется только в алюминиевых блоках – это впрессованные непосредственно в блок цилиндров гильзы. Второй тип – съемные гильзы. Они бывают «сухие» и «мокрые».
• Головка блока. Состоит из мест для крепления ремня ГРМ, камеры сгорания, отверстий для свечей, впускных и выпускных каналов, а также рубашки охлаждения и каналов смазки. Крепится головка сверху самого блока цилиндров. Но если другие агрегаты в автомобиле крепят просто «на глаз», то есть до того момента когда болт не повернуть, то здесь болты затягивают с помощью динамометрического ключа. У каждого автомобиля свои параметры и схемы для затяжки, которые нельзя нарушать.
• Картер. Во всех двигателях внутреннего сгорания картеры можно назвать именно частью блока, а не навесным агрегатом. Представляет собой корпус для кривошипно-шатунного механизма. Крепят картера снизу блока цилиндров, для защиты закрывают специальные поддоном.

Особенности по гильзовке блока цилиндров

Необходимо учитывать материал, из которого изготовлен блок цилиндров (алюминий или чугун), а также вид изделия ― с гильзой или цельный. В некоторые алюминиевые блоки цилиндров нельзя устанавливать поршни ремонтного размера. Особенность цельных БЦ, изготовленных из чугуна, ― нанесение хона на стенки цилиндров. Достаточно редко можно встретить моторы с установкой стальных гильз в чугунном БЦ. Алюминиевые блоки цилиндров обычно выпускаются с гильзами, варианты цельнолитых БЦ встречаются значительно реже.

Сегодня автопроизводители отдают предпочтение блоку цилиндров из алюминия с установленными «сухими» гильзами. На стенки гильз наносится специальное покрытие для улучшения прочностных характеристик и износостойкости втулки. Взаимодействие поршня и поршневых колец происходит именно со стенками гильзы. Выпускаются БЦ из алюминия с возможностью применения ремонтных поршней и гильзовкой.

Существует вариант блока цилиндров из алюминия, в который при ремонте нельзя поставить поршни и кольца увеличенного размера. Деталей для таких ремонтных работ изготовители просто не выпускают. Однако блоки цилиндров этого типа также гильзуют. Следует помнить, что проблемы обычно возникают при установке гильз в алюминиевые БЦ, а с блоками из чугуна сложностей нет.

Первая проблема связана с очень значительной стоимостью оригинальных гильз для двигателей с предусмотренной изготовителем возможностью гильзования. Это делает экономически бессмысленным гильзование БЦ втулками из алюминия всего блока. Прибегать к такому способу целесообразно при установке одной гильзы.

В качестве альтернативного решения применяют установку втулок из чугуна в алюминиевые БЦ. Такой метод достаточно успешно используют мастера в России и других бывших советских республиках. При выполнении ремонтных работ необходимо обеспечит правильный натяг между втулкой и БЦ. До установки гильзы требуется выполнить комплексные замеры

Особое внимание надо обратить на подбор тепловых зазоров и обеспечение нужного отвода тепла.

Необходимо учитывать нюансы, возникающие при установке гильзы в один цилиндр. Такая операция может привести к нарушению геометрии соседнего цилиндра. Специалисты также оценивают возможность использования метода запрессовки или свободной посадки. При свободной посадке охлажденная гильза устанавливается в нагретый блок цилиндров. При этом способе установки нужно использовать герметик.

В нашу компанию вы можете обратиться за гильзовкой блока цилиндров.

Цены действительны с 1 сентября 2021 года

Двигатель	Цена, руб.
ВАЗ	3 900 руб.
Ока	1 900 руб.
Таврия	3 900 руб.
УАЗ Ø 100 мм	7 500 руб.
Иномарки легковые алюминий (за цилиндр) гильза чугун	3 350 руб.
Иномарки легковые чугун (за цилиндр) гильза чугун	2 900 руб.
Иномарки V-образные алюминий (за цилиндр) гильза чугун	4 000 руб.
Иномарки V-образные чугун (за цилиндр) гильза чугун	3 600 руб.
Иномарки грузовые (за цилиндр)	3 500 руб.
Перепрессовка поршней иномарка	300 руб.
Перепрессовка поршней отечественная	150 руб.
Мойка блока легковые	500 руб.
Мойка блока грузовые	700 руб.

Одноразовые, но не совсем: способы капремонта современных моторов

Благодаря лучшим теплопроводимым свойствам количество воды, используемой с целью охлаждения, также уменьшается. Алюминиевые блоки двигателей, как и чугунные, имеют свои преимущества и недостатки. Поэтому, прежде чем сделать выбор, необходимо взвесить все «да» и «против» в конкретной ситуации.

После кузова двигатель — это второе, на что нужно обратить внимание при покупке автомобиля. Если с ним что-то не так ремонт может оказаться новому владельцу не по карману

А новый двигатель (точнее, ореставрированный на заводе старый, но все же почти новый), может стоить столько же, сколько пришлось выложить за покупку подержаного автомобиля. В этой статье речь пойдет о никасиловом покрытии стенок цилиндров, о двигателях, на которых оно применялось и о том, каких от него можно ждать неприятностей.

В основном здесь речь пойдет о двигателях M52, M52TU и M54.

Скажу сразу: владельцам рестайлинговой 39-й бэхи можно можно не волноваться. Никасила там нет. Ибо в 1998 году уже было ясно, что никасил — это проблема… Теперь по порядку.

Сами блоки цилиндров изготовлены из алиминиевого сплава. Чтобы меньше масса была. Это понятно. А для уменьшения трения и соответственно прибавления численности подкапотного табуна цилиндры изнутри покрывали никасилом. Никасил — это дорогое никель-кремниевое покрытие, ставшее популярным в 90-х годах.

Ремонт блока цилиндров

1-5 дней

Срок выполнения работ

от 1 600 р.

Стоимость ремонта

≈ 2 %

от стоимости нового

Полная технологическая цепочка ремонта блока цилиндров двигателя включает следующие виды работ:

• диагностика блока цилиндров
• мойка блока цилиндров
• опрессовка блока цилиндров
• расточка и хонингование блока цилиндров
• гильзовка блока цилиндров двигателя

а также шлифовку привалочных плоскостей блока цилиндров

В случае износа цилиндров или их повреждения требуется провести работы по восстановлению — расточку, хонингование и гильзовку.

Расточка и хонингование блоков цилиндров

В технических растачиваются и хонингуются все виды блоков цилиндров: рядные и V-образные, как чугунные, так и алюминиевые.

В «Механике» применяется безалмазное хонингование. Этот способ позволяет получить рабочую поверхность цилиндров, оптимальную по противоизносным и антифрикционным свойствам. К тому же такая технология исключает появление прижогов, наволакиваний, внедрение абразивных частиц в металл и появление иных дефектов поверхностного слоя, а также существенно влияет на увеличение ресурса двигателя.

Блок цилиндров ВАЗ: 2103, 2106, 21213, 21214, 2123, 2130.

Конструкции блоков, для двигателей ВАЗ с продольным размещением в моторном отсеке, объеденены одним общим признаком — межцилиндровым расстоянием 95.00 мм.Блок цилиндров ВАЗ

изготавливают методом литья, используя для этого специальный высокопрочный чугун. Блок имеет четыре рабочих цилиндра. Цилиндры расположены на одной линии, в один ряд. Двигатели такой конструкции называют однорядными. Поверхность цилиндров формируется путем расточки тела блока и с последующей специальной шлифовкой — хонинговкой. Обработанную внутреннюю поверхность цилиндра называют – зеркалом цилиндра.

По результатам окончательной обработки, в зависимости от погрешности изготовления, каждому цилиндру присваивается один из пяти классов: А, В, С, D, Е. Разница размеров между классами составляет – 0.01мм. На нижней плоскости блока, напротив с каждого цилиндра, клеймом наносится маркировка класса цилиндра.

Блок имеет внутренние полости, которые образуют так называемую рубашку охлаждения. При работающем двигателе, в рубашке осуществляется циркуляция охлаждающей жидкости – обеспечивая отвод тепла. При данной конструкции, диаметр цилиндров и межцилиндровое расстояние позволяют иметь полости рубашки охлаждения между соседними цилиндрами. В своем развитии, конструкция «классического» блока претерпевала изменения в основном за счет увеличения диаметра цилиндров. Диаметр в 82,00 мм является предельным, для обеспечения прочностных характеристик, при сохранении полостей рубашки между цилиндрами.

Для установки коленчатого вала, в конструкции предусмотренно пять опор. Опоры служат основанием для коренных подшипников(коренные вкладыши). Фиксация коленвала и коренных вкладышей обеспечивается крышками коренных подшипников. Для обеспечения точности, крышки коренных подшипников растачиваются совместно с блоком цилиндров.

При сборке, каждая крышка, должна устанавливаться на опору, с которой она совместно обрабатывалась. Для выполнения этих требований, каждая крышка , имеет специальные метки в виде рисок. Они позволяют установить соответствие крышки той или иной опоре. Нумерация опор осуществляется от передней стенки блока. Кроме того на крышках выбит технологический номер блока цилиндров , с которым они совместно обрабатывались. Такой же номер выбит на нижней поверхности блока в плоскости разъема. Дополнительной страховкой от ошибочной установки, служат отверстия в крышке коренного подшипника. Их не симметричное расположение не позволит провести неправильную установку. Крышки крепятся к опорам специальными самоконтрящимися болтами.

На задней, пятой, опоре имеются специальные выборки, предназначенные для установки упорных полуколец. Полукольца позволяют ограничить осевое смещение коленчатого вала. Максимально допустимой величиной осевого зазора считается величина — 0,35 мм. При увеличении зазора необходимо установить новые полукольца. Если после этого зазор все еще остается больше допустимого – требуется установка ремонтных полуколец с толщиной увеличенной на 0,127 мм. При установке, необходимо , чтобы поверхность полукольца, на которой имеются смазочные канавки, была обращена к стороне упорных поверхностей коленчатого вала.

При сборке двигателя следует обратить особое внимание на правильность установки вкладышей. Вкладыши с внутренней круговой проточкой, укладываются в опоры блока цилиндров «1», «2», «4», «5»

В крышки коренных подшипников , укладываются вкладыши без внутренней канавки. Вкладыши для средней, третьей, опоры отличаются от остальных.

Устройство блока цилиндров

Блок цилиндров или шорт-блок — это основная часть двигателя. Остальные элементы так или иначе связаны с ним. В верхней части БЦ расположены колодцы цилиндрической формы. Вокруг них расположены полости для охлаждающей жидкости (рубашка охлаждения). В нижней части — картере, находится коленчатый вал, к которому прикреплены шатуны и поршни. Таким образом блок — это место расположение всего кривошипно-шатунного механизма. В нем также есть каналы для системы смазки.

БЦ изготавливается как единое целое методом литья. В качестве основного материала изготовления используются чугун или алюминиевые сплавы. Блок цилиндров из алюминиевых сплавов намного легче, но проигрывает в прочности и цене. Чугун дешевле и прочнее.

Что такое гильза блока?

Гильза представляет собой вставку в блок цилиндра двигателя, которая выступает в роли стенок цилиндра, обеспечивая поршню возможность движения. Ее объем определяет рабочий объем цилиндра. Технологическую операцию по установке гильзы называют гильзовкой. Эта процедура относится к сложным видам, потому что перед установкой необходимо выполнить ряд подготовительных работ, которые можно качественно провести только на современном специальном оборудовании.

Различают два вида гильз, которые устанавливают на автомобильных моторах:

• сухие — предназначены для установки в блок цилиндров таким образом, что контакта с охлаждающей жидкостью (ОЖ) не происходит;
• мокрые — контакт с охлаждающей жидкостью происходит с одной стороны. Для того чтобы не происходило проникновения ОЖ в цилиндр и не допускалось попадания газов из цилиндра в систему охлаждения в «мокрых» гильзах предусмотрены уплотнительные прокладки. Они легче поддаются восстановлению.

К гильзам обоих видов применяется ряд одинаковых требований:

• высокая коррозиестойкость;
• способность выдерживать значительные нагрузки, как температурные, так и механические;
• высокие прочностные характеристики материала изготовления.

Важно! При установке гильз с уплотнительными прокладками места стыковки блока со втулкой должны иметь необходимые характеристики.

При выборе гильзы обязательно учитывается толщина стенок цилиндра, а также форма, которую цилиндр приобрел в процессе эксплуатации (конусная или эллипса)

Обязательно нужно принимать во внимание наличие/отсутствие допуска под дополнительную расточку гильзы.

Устройство блока цилиндров

Блок цилиндров двигателя должен удовлетворять следующим требованиям: обеспечение соосности всех постелей, а также соблюдение равного диаметра постелей. Также существуют блоки, в которых эти требования не соблюдаются, но это только специальные и экспериментальные конструкции.

Как мы заметили ранее, блок цилиндров является основой для других агрегатов. Его основные детали следующие:

• Цилиндр двигателя. Чем они больше, чем мощнее мотор. Объем суммируется и конечная цифра озвучивается в характеристиках автомобиля. Главной деталью цилиндров являются гильзы, которые бывают двух типов. Первый тип используется только в алюминиевых блоках – это впрессованные непосредственно в блок цилиндров гильзы. Второй тип – съемные гильзы. Они бывают «сухие» и «мокрые».
• Головка блока. Состоит из мест для крепления ремня ГРМ, камеры сгорания, отверстий для свечей, впускных и выпускных каналов, а также рубашки охлаждения и каналов смазки. Крепится головка сверху самого блока цилиндров. Но если другие агрегаты в автомобиле крепят просто «на глаз», то есть до того момента когда болт не повернуть, то здесь болты затягивают с помощью динамометрического ключа. У каждого автомобиля свои параметры и схемы для затяжки, которые нельзя нарушать.
• Картер. Во всех двигателях внутреннего сгорания картеры можно назвать именно частью блока, а не навесным агрегатом. Представляет собой корпус для кривошипно-шатунного механизма. Крепят картера снизу блока цилиндров, для защиты закрывают специальные поддоном.

Какими бы надежными ни были двигатели внутреннего сгорания, рано или поздно их ресурс подходит к концу. Особенно это касается ДВС старых автомобилей ВАЗ. Гильзовка блока цилиндров — одна из частых операций, которая производится в ходе капитального ремонта двигателя. В чему суть данной технологии, что она дает и как делается? Обо всем этом читайте далее в нашей статье.

Виды гильз и их особенности

Гильзы используются в блоках из алюминиевых сплавов, так как алюминий менее устойчив к нагрузкам и суровым температурным условиям, в отличие от чугуна. Они бывают съемными и несъемными. Последние осуществляются методом запрессовки в блок. Кроме того, гильзы бывают «мокрые» и «сухие». «Мокрый» — это термин для гильз, которые непосредственно контактируют своими стенками с охлаждающей жидкостью в рубашке охлаждения блока. Таким образом достигается лучшее охлаждение. «Мокрые» гильзы легко заменить. Их часто используют в сельскохозяйственной технике, тракторах и другой специальной технике.

«Сухие» гильзы, как правило, не снимаются и запрессовываются в корпус цилиндра, что гарантирует целостность и жесткость всего блока. Но «сухие» гильзы отводят тепло хуже, чем «мокрые».

Этапы операции по расточке блока цилиндров

1. Разборка силового агрегата и извлечение блока цилиндров;
2. Проведение микрометрическими приборами измерений для определения объема работ по снятию металла с каждой стороны. Это особенно необходимо, когда цилиндр приобрел овальную форму (произошла «овализация»);
3. Установка БЦ на станине станка строго по уровню;
4. Работу по расточке должен выполнять опытный специалист. Станок, не соответствующий требованиям, не позволит точно выполнить работу. В итоге блок цилиндров может быть просто испорчен;
5. Далее специалист выбирает между выполнением хонингования (тип хонингования зависит от возможностей автосервиса) или «нанесением зеркала». Предпочтительнее произвести хонингование внутренних стенок цилиндра, однако оба способа считаются приемлемыми. В этом случае все зависит от выбора специалиста;
6. Последний этап работы — сборка и монтаж.

Наши мастера за работой

Срок выполнения работ: 1 день

Цена расточки и хонингования блока цилиндров

Цены действительны с 1 августа 2021 года
Скачатьпрайс-лист

Двигатель	Цена, руб.
Бычок (за гильзу)	600 руб.
ВАЗ 2101-21083	1 800 руб.
ВАЗ через ремонт или переход с Ø 76,0 на 79,0 мм	2 000 руб.
ЗИЛ (за гильзу)	550 руб.
Ока	900 руб.
Ока через ремонт или переход с Ø 76,0 на 79,0мм	900 руб.
Таврия	1 800 руб.
Таврия через ремонт	1 600 руб.
Трактор (за гильзу)	600 руб.
УАЗ Ø100 мм	3 200 руб.
ЯМЗ (за гильзу)	600 руб.
Двухтактный двигатель (пускач), Ø цилиндра до 45 мм (за 1 цилиндр)	1 000 руб.
Двухтактный двигатель (пускач), Ø цилиндра более 45 мм (за 1 цилиндр)	1 500 руб.
Иномарки легковые а/м (за гильзу)	1 140 руб.
Иномарки легковые а/м, в том числе через ремонт (за цилиндр)	1 250 руб.
Иномарки грузовые а/м (за гильзу)	1 500 руб.
Иномарки грузовые а/м, в том числе через ремонт (за цилиндр)	1 650 руб.

Другие работы по ремонту блока цилиндров

Цена: от 1 650 руб.

Гильзовка и хонингование блока цилиндров (без учета стоимости гильз)	Цена, руб.
Гильзовка блока цилиндров ВАЗ	3 900 руб.
Гильзовка блока цилиндров Ока	1 900 руб.
Гильзовка блока цилиндров Таврия	3 900 руб.
Гильзовка блока цилиндров УАЗ Ø 100 мм	7 500 руб.
Иномарки легковые — гильзовка алюминиевого блока, гильза чугун (за цилиндр)	3 700 руб.
Иномарки легковые — гильзовка чугунного блока, гильза чугун (за цилиндр)	3 200 руб.
Иномарки — гильзовка V-образного алюминиевого блока, гильза чугун (за цилиндр)	4 400 руб.
Иномарки — гильзовка V-образного чугунного блока, гильза чугун (за цилиндр)	3 950 руб.
Иномарки грузовые – гильзовка блока (за цилиндр)	3 850 руб.
Перепрессовка поршней, иномарка	300 руб.
Перепрессовка поршней, отечественная	150 руб.
Мойка блока, легковые а/м	500 руб.
Мойка блока, грузовые а/м	700 руб.

С нами сотрудничают

• Мосводосток

• Автокомбинат им. Краузе

• МосАвтоДор

• ТулаАвтоДор

• ОГУП «Волгоградавтодор»

• АО «МосТоТрест-Сервис»

• ФГУП «Пойма»

• ГБУ «Жилищник»

• ПАО «Мостотрест»

• МТФ-завод «МОКОН»

• АО «ФЦНИВТ «СНПО «ЭЛЕРОН»

• Агрохолдинг «РУСМОЛОКО»

• ООО «ТУЛАМАШАГРО»

• АО «МИСК»

• ООО «ССК «ГАЗРЕГИОН»

• АО «ГАЗСТРОЙ»

• ПАО «ГОФРОН»

• ФСК «Мостоотряд-47»

• СТФ «Мостоотряд-99»

• АО «Шаховский ДСК»

• АО «Озеры-молоко»

ООО «Санрайз» Евгений

«Работаем с компанией «Мир Моторов» более года. Обращаемся по ремонту и восстановлению блоков цилиндров, к/валов, ГБЦ и шатунов. Везем много и часто. Пока замечаний нет. Как говорится качественно.

МУП «Татариновское ЖКХ» Ступинский р-он Леонид Григорьевич

Сотрудничаем с компанией «Мир Моторов» с 2015 года. За это время отремонтировали ДВС Д-245, с десяток ГБЦ, ТНВД 656, блоки, к/валы. Достойно по качеству. Быстро. Без замечаний. Хоть и не близко расположены, отличный сервис. Зато в результате я уверен!

Смотреть все отзывы

Контакты

Адрес: Московская область, Ленинский р-он, с. Молоково, ул. Революционная, д. 142, с. 1 Телефон: +7 (498) 787-99-77 Время работы: Пн-Пт: 08:00 – 17:00. Сб, Вс: Выходные ИНН 7713315870 ОГРН 1037739209397

Схема проезда

Чем алюминиевые моторы лучше чугунных и так ли это

В настоящее время на российском рынке довольно сложно найти модели машин, оснащенные моторами, блок цилиндров которых изготовлен из чугуна.

Им на смену давно пришли модели современных автомобилей с алюминиевым силовым агрегатом. По словам производителей, такие двигатели являются более современными и выносливыми. Вот только многие водители задумываются о том, так ли это на самом деле, учитывая частоту выхода из строя новых моторов.

Преимущества алюминиевого мотора. Безусловно, такой мотор имеет меньшую массу, что положительно сказывается на динамических параметрах, технических характеристиках и так далее. Алюминиевый блок цилиндров меньше подвержен коррозии, благодаря лучшей теплопроводности он быстрее прогревается и охлаждается.

Производители не скрывают, частота возникновения ремонтных работ с такими моторами напрямую связана с неправильной эксплуатацией, которой пренебрегает большинство водителей. Все дело в том, что автомобилисты не проводят необходимого технического обслуживания своевременно, самостоятельно допуская возникновение серьезных поломок двигателя.

Недостатки алюминиевого агрегата заключаются в том, что этот материал при нагреве расширяется больше чугуна, а ремонт такого двигателя гораздо сложнее и дороже чугунного, если вообще возможен. Иногда работоспособность алюминиевого блока нельзя восстановить, так как для него попросту не выпускаются нужные детали.

Кроме того, стоимость запасных моторов из алюминия на рынке значительно выше в сравнении с чугунными образцами

Водители должны понимать, что от их ответственности будет зависеть стоимость возможного ремонта, который, в принципе, довольно просто избежать, уделяя внимание автомобилю во время эксплуатации

Недостатки чугунных моторов заключаются прежде всего в их массе. Более того, такой мотор гораздо хуже прогревается и охлаждается, что создает дополнительные проблемы с эксплуатацией. Зато его гораздо проще отремонтировать и восстановить. Вот только стараниями автомобильных производителей такие моторы уходят в прошлое и практически не используются, за исключением некоторых лимитированных версий.

Заключение. Алюминиевые моторы действительно лучше чугунных и отличаются от них положительными моментами, которые нужно учитывать водителям. Вот только есть некоторые нюансы, которые играют важную роль. Очень многое зависит не от мотора, а вот водителей и складывать с себя ответственность на мотор не нужно. Автомобилисты должны понимать, они в ответе за исправность автомобиля, в том числе и мотора. Регулярное техническое обслуживание позволит избежать не только серьезных поломок, но и проблем во время эксплуатации, в частности снизить риск возникновения аварийных ситуаций.

Разновидности

Существует несколько типов гильз:

Первый устанавливается в блок двигателя, который не имеет контакта с охлаждающей жидкостью.

Мокрые гильзы с одной стороны вступают в контакт с антифризом. Такие элементы оснащены специальными прокладками, которые исключают утечку жидкости из системы охлаждения и ее проникновение в цилиндр. Также данный уплотнитель предотвращает прорыв отработавших газов в СОД.

Основные требования к гильзам:

• Устойчивость к перепадам температур.
• Коррозионная защита.

При подборе данных элементов, обращают внимание на толщину стенок цилиндров, их эллипсность и конусность. Учитываются допуски под расточку гильзы после ее установки в двигатель

Устройство блока цилиндров

Сами цилиндры вырезаются в блоке при помощи токарного станка.

Они должны быть гладкими и устойчивы к износу и высокой температуре. Гладкость придается при помощи процедуры хомингования, прочность – при помощи термообработки металла.

На двигателях старого образца цилиндры «гильзовались» – внутрь просверленного отверстия цилиндра вставлялась гильза, внутри которой поршень совершал возвратно-поступательные движения.

На современных автомобилях цилиндры «гильзуют» только в критических случаях капитального ремонта ДВС.

Проблемы с блоком связаны в основном со стачиванием стенок цилиндров в процессе эксплуатация двигателя.

Чтобы избежать повышенного износа стенок цилиндра, а также деталей цилиндропоршневой группы, необходимо регулярно менять смазочные и фильтрующие материалы.

При определении износа цилиндра используется термин «выработка на цилиндре».

Она измеряется специальным прибором – нутрометром, которые могут быть…

Если выработка превышает предельно допустимое значение, то блок цилиндров отправляют на расточку до следующего ремонтного размера поршней.

Если цилиндры изношены настолько, что расточка не поможет, то их загильзовывают.

Однако к этому методу прибегают редко, и блок полностью заменяют на новый.

После расточки блока обязательно уточните у токаря, под какой размер поршней расточены цилиндры (если вы сами ему об этом не сказали), чтобы приобрести поршни нужного ремонтного размера.

В противном случае блок вам долго не прослужит, и через пару тысяч километров пробега вы вновь вернете его на токарную обработку.

Помните, что при ремонте блока ошибка в 0,1 мм может оказаться фатальной. Поэтому заранее запаситесь терпением и необходимым инструментом

Особенно важно иметь под рукой микрометр

Конструкция ГБЦ

посадочные меставыпускные клапанаВерхняя частьпосадочными местами

Если ремонт двигателя проводится после перегрева, нижняя поверхность головки блока цилиндров должна быть отфрезерована и отшлифована в центре по ремонту моторов

Кроме того, в корпусе ГБЦ «проложены» каналы смазочной системы и водяной рубашки для охлаждающей жидкости. Также через ГБЦ иногда проходят каналы свечей зажигания или .Верхняя часть головки блока цилиндров закрыта крышкой. Она изготавливается из алюминиевого сплава или листовой стали и крепится к головке через прокладку — резиновую или пробковую. Применение крышки обусловлено необходимостью обслуживания механизма ГРМ.

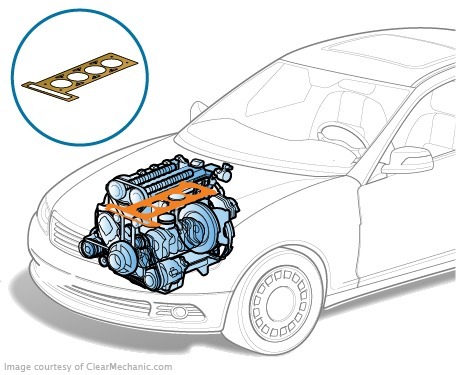

Крепление головки блока к блоку цилиндров
Любой двигатель — бензиновый или дизельный, построен на принципе сжатия топливной смеси в камере сгорания. Чтобы не происходила потеря , ГБЦ и блок цилиндров соединены между собой при помощи огнеупорной прокладки, которая, к тому же, предотвращает утечку масла и охлаждающей жидкости.


Если в процессе ремонта двигателя ГБЦ пришлось снять, прокладку обязательно меняют на новую, а процесс затяжки крепежных болтов или шпилек проводят в строго определенной последовательности. Затяжк производится с определенным усилием и в определенном порядке. Если затянуть болты слишком слабо, прокладка потеряет герметичность и будет выдавлена или прогорит. В результате охлаждающая жидкость может попасть в цилиндры, а моторное масло на внешнюю поверхность . Чтобы этого избежать, обычно рекомендуется затягивать болты крест-накрест, добиваясь равномерного прилегания поверхностей блока и головки друг к другу.

При нарушении герметичности прокладки головки блока цилиндров антифриз и масло могут попасть в камеру сгорания. Если такое случилось, эксплуатацию автомобиля следует немедленно остановить

Момент затяжки болтов или шпилек указан в руководстве по ремонту автомобиля

Чтобы соблюсти этот параметр, необходимо приобрести и использовать динамометрический ключ.Характерные поломки головки блока цилиндров
Как правило, основное внимание при осмотре ГБЦ уделяется деталям газораспределительного механизма и степени их износа. Не меньшего внимания требуют прокладки ГБЦ и корпус головки

Участки, образующие верхний свод , подвергаются высоким тепловым и механическим нагрузкам. Поэтому, со временем, в корпусе головки могут образовываться трещины.Один из признаков нарушения герметичности процессов, происходящих в ГБЦ — появление запаха отработанного газа под капотом или следов моторного масла в . Возникновение в корпусе ГБЦ трещин приводит к потери компрессии, а это, в свою очередь, снижает способность к воспламенению топливной смеси, появляются пропуски в работе цилиндров, двигатель перегревается.

Запах выхлопных газов под капотом и в салоне может быть признаком нарушения герметичности прокладки между ГБЦ и блоком цилиндров

О появлении трещин в ГБЦ косвенно можно судить по внешнему виду выхлопных газов. Белый густой дым (а на самом деле, пар) часто является признаком попадания антифриза в камеру сгорания через трещину в головке.В отличие от блока цилиндров, корпус головки не подлежит ремонту. В случае появления трещин ГБЦ приходится менять. Идеальный вариант замены — приобретение головки «в сборе», то есть с установленными клапанами и другими деталями . Если же приобрести собранную ГБЦ по какой-то причине не удается, детали, извлеченные из старой головки, можно переставить в новую, предварительно отдефектовав.

Данной статьей я расскажу вам, что такое ГБЦ (головка блоков цилиндров), из чего она состоит, где находится и как действует. Так же объясню, зачем необходим этот немаловажный для работы автомобиля узел.
