Как снять головку блока цилиндров

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

• браком при производстве ГБЦ;
• высокой нагрузкой на узел;
• некорректным либо недостаточным техническом обслуживании;
• некачественной смазкой внутренних компонентов устройства;
• отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Замена прокладки ГБЦ ВАЗ 2109 (21099)

На всех карбюраторных автомобилях семейства 2108-09-099 заменить прокладку головки блока достаточно просто, сначала снимаем ГБЦ:

• отсоединяем аккумуляторную клемму (массовый провод) сливаем тосол;
• снимаем корпус воздушного фильтра;

• с клапанной крышки сдергиваем шланг вентиляции картера, предварительно раскрутив хомут;

• как и на «Классике», отсоединяем от карбюратора: трос газа, тросик подсоса, от бензонасоса бензиновый шланг;

• снимаем все патрубки с ГБЦ – вакуумного усилителя, радиатора, печной шланг;
• откручиваем гайки крепления приемной трубы, к ним можно подлезть сверху, из-под капота;
• снимаем кожух ремня ГРМ;
• демонтируем клапанную крышку (2 гайки);
• откручиваем болт крепления распредшестерни;
• ослабляем крепление натяжного ролика, скидываем ремень и саму шестерню;

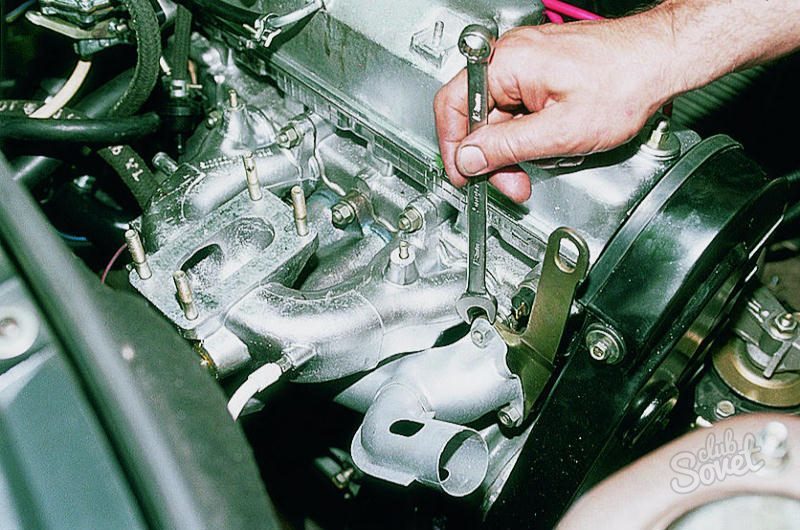

• откручиваем болт крепления железного кожуха ГРМ к ГБЦ;

• отворачиваем десять болтов ГБЦ, остальное можно не снимать (карбюратор, трамблер и впускной коллектор остаются на месте).

На этом снятие ГБЦ закончено, прокладку меняем, зачистив тщательно поверхности ГБЦ и блока. Метки устанавливается следующим образом:

• метки распредвала совмещаются по левому краю ГБЦ (как на картинке);

• метки коленвала совмещаются на маховике (в окошке картера КПП).

После произведенной замены прокладки ГБЦ ВАЗ 2109 заливаем тосол и запускаем двигатель, по мере прогрева мотора добавляем охлаждающую жидкость в расширительный бачок, следим за температурой движка.

Видео «Замена прогоревшего клапана»

Более подробно о том, как осуществляется замена прогоревшего компонента головки блока цилиндров, вы можете узнать из этого видео.

Приобретите руководство по ремонту вашего автомобиля и модели.
В ней описаны пошаговые процедуры с изображениями, которые объясняют, как заменить прокладку головки. Руководство также опишет все необходимые инструменты, которые вам могут понадобиться.

Слейте все масло и охлаждающую жидкость из двигателя.
Снимите те детали, которые расположены в верхней части прокладки головки. Прочтите сервисное руководство вашего автомобиля, но в большинстве случаев эта процедура включает в себя удаление выпускного коллектора, впускного коллектора, крышку клапана и приводные ремни. На многих двигателях, вы должны будете удалить зубчатого ремня или цепи газораспределительного механизма. Постарайтесь изучить процедуры выравнивания ремня ГРМ или цепи и убедитесь, что вы четко видите метки выравнивания, перед тем как демонтировать компоненты синхронизации.

• Узнайте, как удалить каждую деталь. Либо сфотографируйте и запишите, чтобы было легче вспомнить, как только вы закончите.
• Прокладка — тонкий кусок уплотнительного материала, который можно увидеть, как только вы снимите головку.

• Проверьте блок, чтобы убедиться, что не произошло деформации и отправьте головку или головки в автомобильный механически цех, чтобы их испытали под давлением.
  Если испытание под давлением не покажет трещин, пусть механический цех восстановит головки. Никогда не пытайтесь переустановить головки блока цилиндров, которая не была профессионально восстановлена.

  • Проверьте в сервис-руководстве спецификации головки, чтобы узнать, нужно ли заменять болты, когда прокладка головки будет заменена.

  • Очистите поверхность головки и блока.
    Не поцарапайте и не повредите любые металлические части, так как это может помешать установить прокладку головки плотно.

    Очистите отверстия под болты, которыми закрепляют головку в блоке.


    Установите прокладку головки на блок.
    Используйте герметик, указанный изготовителем, и только нужное количество в определенных местах. Отклонение от рекомендаций производителя может привести к повреждению внутренних деталей двигателя.

    Установите блок с прокладкой головки на место.


    Используйте тарированный гаечный ключ, чтобы затянуть головку на блок.
    Проверьте сервисное руководство, чтобы определить головку болта, а также количество оборотов, которые должно быть применено для каждого шага. Некоторые болты головки требуют трех шагов плюс поворот на определенное количество градусов в конце.

    Замените другие компоненты двигателя, которые вы извлекли.


    Установите ремень привода газораспределительного механизма или цепь обратно в надлежащее положение, аккуратно вращая распределительный вал и коленчатый вал.
    Убедитесь в том, что двигателю ничего не мешает. Если же что-то есть, существует очень специфический метод, который состоит в повороте и настройке распредвала на коленчатый вал так, чтобы не повредить и не сгибать клапаны! Если возможно, установите распределитель так, чтобы он правильно подходил к каждому цилиндру. При необходимости, отрегулируйте клапанный зазор, следуя руководству.

    Залейте в двигатель новое масло, замените масляный фильтр и заполните систему охлаждения новым заводским средством.
    Когда вы запустите двигатель, убедитесь, что двигатель работает на холостом ходу на полную мощность. Это необходимо, чтобы система охлаждения могла выгнать все воздушные пузыри. Некоторые двигатели требуют специальной процедуры выгонки воздуха в системе охлаждения, рекомендуем почитать об этом отдельно.

В этой статье попытаемся рассказать о том, как быстро и легко снять с автомобильного двигателя головку цилиндров. Снимать ее надо для чистки нагара, образовавшегося в камерах сгорания, замены поврежденных или износившихся клапанов, а также во время разборки двигателя транспортного средства. Чтобы снять головку цилиндров двигателя, нам будут нужны: рожковый ключ, накидной ключ.

Если вы будете точно следовать этой инструкции, то сможете быстро и просто снять головку блока цилиндров с вашего автомобиля.

Автовладельцу может понадобиться снять ГБЦ. Как правило, это неотъемлемая составляющая частичного или капитального ремонта двигателя. Также снятие головки блока цилиндров может понадобиться и при простейших процедурах:

• замене и натяжении цепи ГРМ,
• замене прокладки ГБЦ,
• регулировке двигателя (клапанов) и т.д.

Также данная процедура нужна при проведении диагностики двигателя, а точнее состояния клапанов, блока цилиндров и т.д. Процедура сама по себе не сложна, однако требует определенных навыков и наличия некоторых инструментов.

Перед снятием головки цилиндров обратить внимание на следующее:

• Головку цилиндров снимать только на холодном двигателе.
• Головка цилиндров для восьмицилиндровых двигателей имеет отличную конструкцию от головок цилиндров, выпущенных после 1978 года для тех же двигателей.
• При повреждениях привалочной плоскости гоповки цилиндров ее можно профрезеровать.
• Каждая головка цилиндров фиксируется на блоке цилиндров двумя установочными штифтами и крепится 18 болтами, по 6 болтов на каждый цилиндр.
• Прокладка головки цилиндров 3.5 и 4.5 литровых двигателей отличаются друг от друга диаметром отверстия цилиндров. Кроме того, конструкция прокладок изменялась в течение года, поэтому при покупке прокладки обязательно указывайте номер двигателя.
• В процессе эксплуатации подтягивание болтов крепления головки цилиндров не требуется.
• Крепление головки цилиндров производится только на холодном двигателе.
• Резьба болтов крепления головки цилиндров покрыта слоем никеля: во избежание повреждения резьбы в блоке при замене использовать только такие болты.
• Для защиты резьбы рекомендуется использовать пасту «Helicoil».
• Снятие и установку головки цилиндров можно выполнять на двигателе, установленном на автомобиле.
• Капот автомобиля поставить в вертикальное положение как при снятии двигателя.
• Отсоединить провода от аккумуляторной батареи.
• Слить охлаждающую жидкость из системы охлаждения, отвернув сливные пробки с левой и правой стороны блока цилиндров.
• Снять топливные трубки.
• Отвернуть болты крепления выпускных трубопроводов на обоих головках цилиндров.
• Повернуть коленчатый вал двигателя до ВМТ в 1-м цилиндре. При этом метка на торцевой стороне поверхности блока цилиндров и нулевая отметка на шкиве должны совпасть как показано на рисунке.

• В автомобилях с регулируемой подвеской колес отвернуть четыре болта крепления насоса гидросистемы подвески, снять насос вместе со шлангами и отвести в сторону. Снять детали привода гидросистемы.
• Краской нанести метки на звездочки распределительных валов и цепь привода, даже если снимается только одна головка цилиндров.

• Отвернуть болт крепления звездочки на распределительном валу, удерживая распределительный вал в средней части от проворачивания ключом в средней части или между зубьями звездочки и цепью привода поставить стопор соответствующей формы. Болт крепления до конца не отворачивать.
• Снять звездочку с распределительного вала, при необходимости, легкими ударами молотка с пластмассовой рабочей поверхностью, затем отвернуть болт крепления звездочки. Во избежание соскакивания цепи с других звездочек цепь закрепить.

Головка блока цилиндров, привод клапанов

Зубчатый ремень привода газораспределительного механизма

1. Нижняя защита зубчатого ремня (различные исполнения; для снятия отвернуть болт и снять вибрационный демпфер).
2. Болт (момент затяжки: 10 Н·м).
3. Болт (момент затяжки: 10 Н·м).
4. Болт (момент затяжки: 20 Н·м).
5. Верхняя защита зубчатого ремня (различные исполнения; при установке тщательно совместить с нижней защитой зубчатого ремня).
6. Зубчатый ремень (перед снятием пометить направление вращения мелом или маркером).
7. Болт (момент затяжки: 25 Н·м).
8. Гайка (момент затяжки: 10 Н·м).
9. Шайба.
10. Болт (момент затяжки: 100 Н·м; для отворачивания и затяжки удерживать контропорой 3036).
11. Натяжной ролик (различные исполнения).
12. Звездочка распределительного вала.
13. Защита зубчатого ремня (различные исполнения).
14. Гайка (момент затяжки: 10 Н·м).
15. Болт (момент затяжки: 20 Н·м).
16. Сегментная шпонка (убедиться в плотной посадке).
17. Задняя защита зубчатого ремня (различные исполнения).
18. Установочный болт натяжного ролика (момент затяжки: 25 Н·м).
19. Промежуточная звездочка (пометить правильное положение установки; узкая щека звездочки должна быть направлена наружу, а метка ВМТ первого цилиндра должна быть видна спереди).
20. Звездочка коленчатого вала (контактная поверхность между звездочкой и коленчатым валом должна быть чистой от масла; может устанавливаться только в одном положении).
21. Болт звездочки коленчатого вала (момент затяжки: 90 Н·м + еще ¼ оборота (90°); заменять новым после каждого снятия; не наносить на резьбу масло; для отворачивания и затяжки использовать контропору 3099).
22. Болт промежуточной звездочки (момент затяжки: 100 Н·м; для отворачивания и затяжки использовать контропору 3036).
23. Натяжитель зубчатого ремня (различные исполнения).
24. Болт (момент затяжки: 10 Н·м).

Снятие

1. Снять шумоизоляцию -стрелки-.

2. Снять ремень привода генератора (см. соответствующий раздел выше).

3. Снять верхнюю защиту зубчатого ремня -стрелки-.

4. Пометить направление вращения зубчатого ремня мелом или маркером.

5. Установить коленчатый вал по метке ВМТ поршня первого цилиндра -стрелки-, поворачивая его за центральный болт шкива в направлении нормального вращения двигателя.

Примечание Одновременно с этим метка спереди звездочки распределительного вала должна совпасть с меткой на защите зубчатого ремня -стрелки-. Если метки не совпадают, провернуть коленчатый вал еще на один полный оборот.

6. Отвернуть болты вибрационного демпфера.

7. Отвернуть болты нижней защиты зубчатого ремня -стрелки-.

Подготовка головки блока к шлифовке

Помните о том, что произвести проверку плоскостей и непосредственно плотности ГБЦ вполне можно вручную своими руками, для чего вам потребуется набор щупов, а также обычная канцелярская линейка. Линейку необходимо по очереди подложить по всем диагоналям нижней плоскости, а затем следует подобрать тот щуп, который мог бы войти в интервал между плоскостью ГБЦ и линейкой. Но вам следует учесть, что вручную такой способ такой метод дать не может, тем не менее, вы будете иметь хоть какое-то представление о деформации вашего узла. На практике плоскость ГБЦ больше всего деформируется в районе цилиндров, где на поршнях образовался нагар или пробита прокладка.

Также учтите и тот факт, что процедура шлифовки узла должна осуществляться исключительно после того, как ГБЦ была полностью проверена на наличие микротрещин и прочих дефектов. Перед такой серьезной процедурой, как расточка, никаких дефектов быть не должно. Так что вам придется осуществить проверку и этого нюанса. Для поиска трещин можно воспользоваться специальной жидкостью, которая сразу же их покажет, но перед этим следует наиболее тщательно промыть поверхность узла.

Когда жидкость нанесена, необходимо подождать около пяти минут, прежде чем ее можно будет смыть. В том случае, если поверхность неровная и в ней есть микротрещины, то краска от жидкости забьется именно в них, таким образом сигнализируя о наличии дефектов. Но таим образом можно обнаружить только внешние дефекты, но не трещины внутри блока.

А чтобы выявить их, потребуется эксплуатация специализированного оборудования. Осуществить действительно качественную проверку, насколько максимум герметичны внутренние плоскости узла, возможно с использование устройства. Принцип его действия заключается в том, что он нагревает корпус ГБЦ, а затем все микротрещины будут обнаружены через воздушные пузыри, поскольку сам узел помещается в воду. В том случае, если на этом элементе агрегата все же присутствуют трещины, то их необходимо для начала ликвидировать. И только после этого можно начинать фрезеровку.

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

• набор автомобильных ключей;
• шлицевые и крестовые отвертки;
• плоскогубцы;
• вороток с удлинителем;
• головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
• молоток;
• монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

• выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
• снимаем клемму с аккумулятора;
• сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;

• откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;

• отсоединяем от карбюратора тягу газа, трос подсоса;
• освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
• скидываем шланг вакуумного усилителя тормозов;

• отворачиваем четыре гайки крепления приемной трубы глушителя;

• отсоединяем от головки высоковольтные провода;
• снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
• отсоединяем от карбюратора бензиновый шланг;
• снимаем клапанную крышку, убираем ее в сторону;

• откручиваем болт с гранями 13 мм крепления ГБЦ;

• снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;

• скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;

• откручиваем гайки распредвала (ключ на 13), снимаем вал,

• сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

• чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
• перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);

• чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;

• установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;

• болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;

• распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);

• после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;

• перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;

• после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;

• совмещение меток распредвала указаны внизу на рисунке стрелками;

• произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

Пробило прокладку ГБЦ — как узнать?

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Признаки прогара прокладки ГБЦ

Эмульсия из-под крышки расширительного бачка

Пена в расширительном бачке

А явным признаком перегрева двигателя является наличие конденсата на его поверхности. Это также является косвенным признаком прогара прокладки ГБЦ или трещины в блоке цилиндров. В первую очередь необходимо провести компьютерную диагностику двигателя. Наличие ошибок укажет направление и возможные дополнительные неисправности. Как правило, эти ошибки связаны с проблемами в системе зажигания.

Антифриз в цилиндре

Остановимся еще раз на смешивании антифриза и масла. Как упоминалось выше, в результате их смешивания образуется эмульсия желтоватого (чаще всего) цвета. Если она появилась, то одной заменой прокладки ГБЦ ремонт не обойдется. Обязательно нужно промыть систему от этого состава. В том числе поддон и масляные каналы. А этом может обойтись вам в дополнительные затраты, подчас сопоставимые с капитальным ремонтом двигателя.

Мы разобрались с симптомами, возникающими при пробитии прокладки ГБЦ. Далее перейдем к рассмотрению причин, почему же может произойти ее прогорание.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Признаки пробитой прокладки ГБЦ

Необходимость в смене данной детали может наступить в самое неожиданное время. Однако время, которое  она будет служить рассчитать невозможно, так как это чисто индивидуальный ресурс, зависящий ио стиля вождения, качества прокладки, марки и модели машыны и т.п. Стандартная гарантия на прокладку ГБЦ в магазинах — 1 год.

Но понимая симптомы, говорящие о необходимости смены этой детали, можно не пропустить этот важный момент. Самые распространенные среди них:

• В местах соединения ГБЦ и блока наблюдается протекание масла из мотора или жидкости охлаждения.

• На проверяющем щупе уровня масла видна субстанция беловатого оттенка, что говорит о протекании жидкости охлаждения сквозь прокладку.

• Если выхлопы вашего авто имеют белый цвет, даже после того, как машина прогрелась – это сигнализирует, что жидкость охлаждения уже в цилиндре.

• Повреждённая прокладка может пропускать масло и в радиаторную жидкость и в расширительный бачок. Другими словами масло начало циркулировать в охлаждающей системе автомобиля.

  Масло попало в охлаждающий бачок

• Еще один признак пришедшей в негодность прокладки – это поступление выхлопов в охлаждающую систему. Это можно определить, по наличию пузырей в радиаторной жидкости или в расширительном бачке.

  Пузыри в охлаждающем бачке

Эти признаки — еще не конечный диагноз, но не прислушиваться к ним нельзя. Так или иначе необходимо найти причины и исправить их до того, как двигатель выйдет из строя.

Ремонт двигателя гбц

Всегда перед началом восстановительных работ лучше ознакомиться с инструкцией производителя автомобиля. Также в наше время можно найти подходящие видео в сети.

Необходимость замены клапанов и процедуры их “рассухаривания” встречается довольно часто. Во втором случае понадобится специальный прибор, подходящий вашему авто. Аналогом ему может послужить металлическая труба диаметром 2 см. Под клапан в камере сгорания помещают опору, головку ставят на пол. Далее трубку размещают в верхней клапанной части и ударяют по ней (чаще всего молотком). После нескольких ударов “сухари” рассыпаются. Освободившиеся пружины демонтируют и вынимают клапаны. Установку проводят в обратном порядке.

Замена втулок

Их снимают при помощи спецоправки. При покупке новых запчастей выбирайте детали чуть больше исходных (на 0,05 см). Для этого пригодятся:

• смазка (подойдет масло “движка”);
• оправка;
• молоток;
• электрическая плитка;
• притирочная паста;
• приспособление для притирки.

Узел помещают на подставке, втулки обрабатывают смазкой. Агрегат нагревают до 100 градусов Цельсия и меняют детали. Потом головке дают остыть и проверяют посадку клапанов. Если они заедают или болтаются, исправьте.

Распределительные валы

Их разрушение происходит при недостаточной смазке и перегреве узла. В результате распредвалы деформируются, а кулачки и шейки быстро приходят в негодность. Образовываются царапины и задиры на этих элементах и на их постелях. Из-за подобных повреждений ДВС может отказать. Если вовремя предпринять правильные шаги, можно продлить эксплуатационный срок запчастей без их замены.

Когда необходимо ремонтировать головку?

Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:

1. На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
2. Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
3. На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
4. В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
5. Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
6. Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
7. Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.

О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

Осмотр, дефектовка и ремонт

Профиль седла клапана двигателей мод. 402 и 4021

А — седло впускного клапана;

В — седло выпускного клапана

1. После разборки головки блока промыть все детали в бензине, протереть и просушить. Очистить камеры сгорания от нагара.

2. Осмотреть головку блока. Если есть трещины на перемычках между седлами клапанов или на стенках камер сгорания, следы прогара, заменить головку блока.

3. Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейкой.

Если зазор превышает 0,1 мм, головку заменить.

4. Осмотреть клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня клапан заменить.

Незначительные риски и царапины на рабочей фаске клапана можно вывести притиркой.

5. Проверить состояние пружин клапанов. Искривленные, поломанные или имеющие трещины пружины заменить.

6. Проверить состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п.

Незначительные повреждения (мелкие риски, царапины и т.д.) можно вывести притиркой клапанов. Более значительные дефекты устраняют шлифовкой.

При шлифовке выдержать размеры седла, указанные на рисунке. После шлифовки проверить биение фаски седла относительно отверстия в направляющей втулке клапана, предельно допустимое биение 0,05 мм.

После шлифовки седел притереть клапаны. Затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах, закрываемых клапанами, и в камерах сгорания не осталось абразивных частиц.

7. Проверить зазор между направляющими втулками и клапанами. Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана.

Предельно допустимый зазор равен 0,25 мм. Если зазор превышает указанный, нужно заменить клапан и направляющую втулку.

Старую втулку выпрессовывают с помощью оправки со стороны камеры сгорания.

Перед установкой новые втулки нужно охладить в двуокиси углерода («сухой лед»), а головку блока нагреть до 160–175°С.

Затем вставить втулку в головку блока так, чтобы она выступала со стороны клапанных пружин над головкой блока на 20 мм.

Втулка должна вставляться в головку свободно или с небольшим усилием.

После установки развернуть отверстие во втулке до диаметра 9,0 +0,022 мм.

Затем прошлифовать седло клапана, центрируя инструмент по отверстию во втулке.

8. Проверить головку блока на отсутствие трещин можно следующим образом. Подвести к одному из отверстий рубашки охлаждения шланг для подачи сжатого воздуха.

Заглушить все отверстия в головке блока деревянными пробками. Опустить головку в ванну с водой и подать сжатый воздух под давлением 1,5 атм. В местах образования трещин будут выходить воздушные пузыри.

9. Прочистить проволокой и продуть сжатым воздухом отверстия в оси коромысел, в коромыслах и в регулировочных винтах.

Проверить плотность посадки втулок в коромыслах. Если втулка сидит не плотно, ее нужно заменить, так как во время работы двигателя она может провернуться и перекрыть отверстие для подачи масла к штанге толкателя.

Сборка

Собирают головку блока в порядке, обратном разборке. Перед установкой смазать моторным маслом маслоотражательные колпачки, стержни клапанов и ось коромысел клапанов.

Устанавливают клапаны в соответствии с метками, сделанными при разборке.

Прокладку корпуса термостата и прокладку задней крышки головки блока установить на герметик типа «Гермесил».

Установка

При установке головки блока рекомендуется заменить прокладку головки блока.

Установка головки блока производится в порядке, обратном снятию.

Момент затяжки 83–90 Нм (8,3– 9,0 кгс·м). После установки головки блока отрегулировать зазоры в приводе клапанов.

Устанавливают головку блока в порядке, обратном снятию.

Гайки крепления головки блока затянуть в два этапа:

1-й этап — 40–60 Нм (4,0–6,0 кгс·м);

2-й этап — 83–90 Нм (8,3–9,0 кгс·м).
