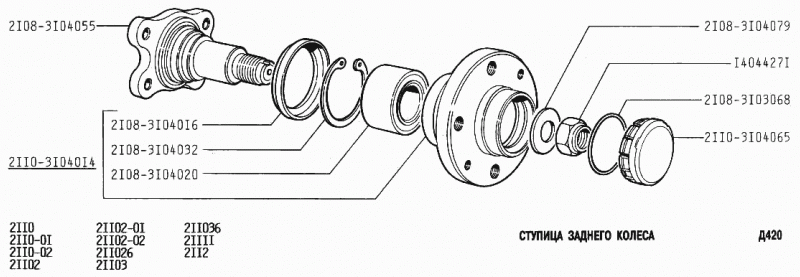

Ось заднего колеса в сборе со ступицей lada granta / ваз 2190 с 2011 года

Замена заднего ступичного подшипника на Гранте.ФОТО,ВИДЕО

Задний ступичный подшипник для Лады Гранты весьма важный элемент

Важность обуславливается тем, что он обеспечивает надлежащее вращение колеса. В результате своей работы подшипник испытывает значительные нагрузки, потому материалы в его изготовлении используются износостойкие

Однако какие бы прочные материалы не применялись, со временем деталь выходит из строя. В связи с высокой важностью узла, его замена обязательна уже при появлении первых признаков неисправности.

Признаки неисправности заднего ступичного подшипника на Гранте

Для того чтобы вовремя произвести замену элемента, необходимо знать симптомы, которые свидетельствуют о его неработоспособности. Ниже приведем некоторые наиболее распространенные:

1. Вибрация в условиях движения автомобиля. Вибрация может ощущаться как по кузову авто, так и в рулевом колесе при вождении. При появлении таких признаков, незамедлительно проводится тщательная диагностика и (или) замена узла.
2. Появление специфического гула, хруста при движении. Такие звуки свидетельствуют о механических повреждениях, разрушениях ступичного механизма (сферических элементов).

Причины поломок

Ниже приведем 2 наиболее распространенные причины выхода элемента из строя:

1. Утрата подшипником герметичности. Дело в том, что в корпусе изделия находится некоторое количество смазки для уменьшения трения внутренних элементов между собой. Смазку удерживают специальные защитные кожухи, выполненные из резины или пластмассы. Соответственно, данные материалы со временем разрушаются, что приводит к постепенной потере смазки и выходу из строя ступичного элемента.
2. Большой ресурс выработки. Как бы аккуратно вы не эксплуатировали свой автомобиль, со временем большинство узлов и элементов приходит в негодность. У каждой части свой срок эксплуатации. Не исключение и подшипник, работоспособность которого составляет около 60 тысяч километров. В некоторых случаях (регулярная или периодическая езда по ямам, в условиях повышенного износа) элемент выходит из строя значительно раньше приведенных выше показателей.

Замена подшипника ступицы переднего колеса Lada Granta

Инструменты:

• Домкрат или канавный подъемник
• Подставка — 2 шт.
• Балонный ключ
• Отвертка плоская средняя
• Молоток средний
• Кернер
• Вороток под торцевую насадку
• Насадка на вороток на 10 мм
• Насадка на вороток на 19 мм
• Насадка на вороток на 30 мм
• Насадка на вороток Torx E12
• Насадка на вороток Torx E14
• Гаечный ключ накидной прямой на 7 мм
• Гаечный ключ накидной прямой на 17 мм
• Выколотка
• Болт М12×1,25 мм — 2 шт.
• Слесарные тиски
• Зубило
• Двухзахватный съемник
• Чашечный съемник
• Щипцы для стопорных колец
• Щетка металлическая
• Надфиль

Детали и расходники:

• Пластичная смазка «ШРУС-4»
• Ветошь
• Ступичный подшипник — 2 шт.

Примечания:

Замену подшипника проводите при выходе его из строя.
Заменить подшипник можно двумя способами. Первый – сняв поворотный кулак в сборе, второй – не снимая его с автомобиля.
Операции по замене ступичных подшипников левого и правого колес аналогичны.
Работу проводите на смотровой канаве или эстакаде.

1. Затяните стояночный тормоз, вывесите переднюю часть автомобиля с помощью домкратов или канавного подъемника и установите ее на подставки.

2. Снимите с помощью балонного ключа колесо.

3. Поддев отверткой, снимите защитный колпак ступицы.

4. Молотком и кернером распрямьте вмятый в двух местах буртик гайки подшипника ступицы.

5. Попросите помощника нажать на педаль тормоза; в то же время воротком с насадкой на 30 мм ослабьте затяжку гайки подшипника ступицы.

Примечание:

Гайка затянута большим моментом, поэтому насадка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

6. Отверните до конца гайку подшипника ступицы и снимите шайбу.

7. Снимите диск тормозного механизма переднего колеса, как описано в этой статье.

8. Отсоедините привод колеса от ступицы. Как это сделать, смотрите здесь (для правого колеса) или здесь (для левого колеса).

Примечание:

Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака.

9. Подсоедините шаровую опору к кулаку и спрессуйте ступицу. Есть два способы снять ступицу: 1) нанося удары через выколотку из мягкого металла;

2) С помощью диска тормозного механизма переднего колеса. Пропустите через два диаметрально противоположных отверстия в диске болты М12×1,25 мм длиной около 130 мм и вверните их в отверстия ступицы на глубину, равную ее толщине. Резко ударяя диском по головкам болтов, спрессуйте ступицу.

10. Если ступицу снять таким образом не удалось, снимите поворотный кулак. Для этого отверните гайки болтов крепления амортизаторной стойки к поворотному кулаку и достаньте болты, как описано здесь. Отсоедините шаровую опору и снимите поворотный кулак.

11. Установите поворотный кулак на губки тисков и выпрессуйте ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.

12. Достаньте ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.

13. Снимите грязезащитное кольцо со ступицы.

14. Вставьте притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвиньте внутреннее кольцо.

15. Съемником спрессуйте внутреннее кольцо подшипника.

16. Щипцами для снятия стопорных колец снимите стопорное кольцо подшипника.

17. Чашечным съемником выпрессуйте подшипник из поворотного кулака и выньте его со съемником.

18. Выньте подшипник из съемника.

19. Очистите и смажьте внутреннюю поверхность поворотного кулака пластичной смазкой.

20. Надфилем зачистите на ступице забоины от зубила. Запрессуйте новый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника.

21. Установите в проточку гнезда поворотного кулака стопорное кольцо. При запрессовке ступицы опирайтесь шайбой съемника на внутреннее кольцо подшипника.

22. Дальнейшую сборку производите в обратной последовательности, затяните гайку подшипника предписанным моментом, и обязательно стопорите замятием буртика.

Примечание:

Перед установкой тормозного диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и тормозного диска, так как даже мельчайшая частица, зажатая между приваленными поверхностями, вызовет биение тормозного диска и вибрации при торможении.

Если подшипник заменяли со снятием поворотного кулака, то необходимо проверить и отрегулировать углы установки колес на СТО.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Замена переднего ступичного подшипника на Ладе Гранта своими руками. Фото

Подшипник передней ступицы Лада Гранта двухрядный, достаточно надежный узел и обычно не требует какого либо дополнительного обслуживания или ухода. Подшипник меняется по износу, который можно определить по шуму, который исходит от него при качении колеса, либо когда колесо имеет люфт по вертикальной или горизонтальной оси.

При выпрессовске подшипника ступицы из своего посадочного места он разрушается, поэтому эту процедуру производят исключительно при необходимости ремонта узла.

Если вы решились провести замену ступичного подшипника, то помимо обычного слесарного инструмента обязательно приобретите оправки, либо специальные съемники передних ступичных подшипников, предназначенных для Лада Гранта. В противном случае у вас могут возникнуть проблемы при выпрессовке старого подшипника и запрессовке нового, что может привести к остановке колеса в движении или разрушению подшипника, что в свою очередь может стать причиной дорожно-транспортного происшествия.

Помимо съемника вам потребуется головка на «30», ключ на «17» «12», «19» или головки аналогичного размера, зубило не большого размера или пробойник, съемник стопорных колец, отвертки, молоток, домкрат и баллонный ключ. Дополнительно может пригодиться съемник рулевых наконечников.

Ставим автомобиль на ручной тормоз и поднимаем на домкрате. После подъема автомобиля обязательно установите под домкрат страховку в виде снятого с автомобиля колеса или специального упора для предотвращения падения автомобиля и последующих травм.

Плоской отверткой или тонким зубилом отжимаем пружинный фиксатор ступичной гайки.

Торцевой головкой на «30» с применением большого рычага откручиваем ступичную гайку.

Применяя рожковый или накидной ключи размером на «17» откручиваем два болта крепления суппорта.

Разводим тормозные колодки отверткой и снимаем суппорт с диска. Суппорт закрепите нейлоновой стяжкой или проволокой к пружине передней подвески, чтобы исключить его повисание на тормозном шланге.

Используя ключ на «12» откручиваем болты крепления переднего диска и снимаем его. Если диск прикипел, обработайте посадочное место WD-40 и через деревянный брусок обстучите его вдоль места посадки молотком.

Используя ключ на «17» или торцевую головку аналогичного размера откручиваем болты крепления шаровой опоры.

Используя ключ на «19» и съемник рулевых наконечников снимаем рулевой наконечник.

Далее, при помощи головки на «19», выбиваем ступицу из посадочного места.

Используя съемник стопорных колец или тонкогубцы, вынимаем стопорные кольца переднего ступичного подшипника с обеих сторон.

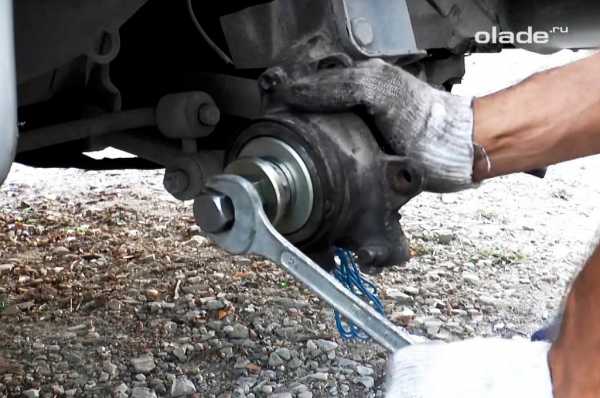

Применяя специализированную оправку или съемник переднего ступичного подшипника выпресовываем старый подшипник из своего посадочного места.

Спасибо за подписку!

Используя все тот же съемник ступичного подшипника выпресовываем из ступицы внешнюю часть подшипника.

Устанавливаем новое внутреннее стопорное кольцо на поворотный кулак.

Используя все тот же съемник переднего ступичного подшипника, запрессовываем в свое посадочное место новый подшипник. Здесь есть небольшая хитрость, если хорошо охладить новый ступичный подшипник в холодильнике, а еще лучше в морозильной камере то установить его на автомобиль будет значительно проще. Не забудьте так же смазать посадочное место консистентной смазкой, например Литол 24, что так же упростит процесс запрессовывания нового подшипника на свое место. Не забудьте поставить наружное стопорное кольцо на место!

После возвращения на место нового ступичного подшипника запрессуйте съемником ступицу в подшипник.

Далее производим сборку узла в обратной последовательности. Возвращаем на место рулевой наконечник и шаровую опору.

Обязательное условие, при обратной сборке обязательно используйте новую ступичную гайку, потому что повторное ее применение не допускается регламентом по замене запасных частей завода изготовителя и данная гайка является расходным материалом.

Установка нового переднего ступичного подшипника позволит вернуть былой комфорт при управлении автомобилем, а так же сделает поездки на нем более безопасными, поскольку неисправный подшипник с высокой долей вероятности может быть причиной дорожно-транспортного происшествия.

Детальная инструкция замены заднего подшипника ступицы

Замена задних ступичных подшипников ваз 2110

• Автомобиль стопорится спереди.
• Срываются болты колёс.
• Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
• Необходимая сторона поддомкрачивается, выставляются «козелки».
• Колесо снимается.
• Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Примечание! В этой ситуации можно использовать солярку или любую тормозную жидкость.

Отворачиваются направляющие болты, которые рекомендуется сначала обстучать молотком.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Примечание! Можно купить специализированные съёмники барабанов, но это последний вариант тогда, когда не получается ничего сделать своими силами.

Центральная гайка полностью отворачивается. Конечно, её можно открутить сразу и снять ступицу, колесо и барабан вместе, но в этом случае будет высокий риск нарушения тормозных колодок.

Задний ступичный подшипник ваз 2110

• Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
• Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
• Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
• Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
• Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.

Ваз 2110 задний подшипник ступицы

• Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
• Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Примечание! Должен обеспечиваться упор для детали и место для отскакивания подшипника.

Делается ещё пара ударов, после чего подшипник выходит.

Ваз 2110 подшипник задней ступицы

• Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
• Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
• Ступица устанавливается на твёрдой поверхности.
• Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
• Пол килограммовым молотком слегка выравнивают элемент в плоскости.
• Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Марка подшипник задней ступицы ваз 2110

Примечание! Главное, нельзя наносить сильные удары, поскольку запрессовка будет неровной.

• Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
• Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Снятие и установка подшипника

Для того чтобы снять подшипник, вам нужно:

1. При помощи специальных щипцов снять стопорные кольца.
2. Извлечь старый подшипник. Для этого можно использовать любой способ — при помощи съемника, молотком и оправкой.
3. Тщательно очистить внутренние поверхности — если имеются зазубрины, нужно от них избавиться.
4. Установите новый подшипник, используя съемник. Если забивать молотком, то можно повредить сальник. Заднюю ступицу желательно прогреть, но не более чем до 50-60 градусов.
5. Установите стопорные кольца — обязательно проверьте, чтобы они попали в канавки.

После всех этих манипуляций произведите сборку всего узла. Затянув ступичную гайку, загните буртики, чтобы она не выкрутилась.

Как правило, замена заднего подшипника ступицы ваз 2110 проводится не так уж часто. Срок эксплуатации должен равняться сравнительно большому пробегу (как минимум 100 тыс. км). Но из-за состояния современных дорог этот срок существенно сокращается, в результате потребуется ранняя замена подшипника задней ступицы ваз 2110.

Определяем неисправность сами (в домашних условиях)

В общем помимо хруста, который вы постоянно будете слышать при движении. Можно определить по признакам самому буквально около дома.

1) Выставляем машину на ровную, желательно асфальтированную площадку.

2) Нужно проверить люфт по вертикальной оси. Для этого берем колесо в верхней точке и пытаемся изо всех сил его раскачать. Если вы слышите щелчки и есть люфт, то это однозначно «ступичный».

3) Для полной уверенности, можно поднять колесо на домкрате и вращать его. Если слышен хруст – неисправность.

4) Есть еще один метод (работает только на переднем приводе), но его желательно делать на подъемнике. Нужно поднять автомобиль, завести, включить передачу и разогнать колеса, затем глушим мотор и слушаем. Та сторона, которая будет шуметь, хрустеть и вибрировать – неисправна.

Сейчас небольшая видео версия статьи

Как проверить задний ступичный подшипник Лада Гранта 2190

Перед тем как ознакомиться с технологией диагностики ступичного узла заднего колеса, выясним причины поломки подшипника ступицы у Lada Granta:

• Срок службы (эксплуатации);
• Износ от нагрузок при агрессивном стиле вождения;
• Разрушение поверхности дорожек качения из-за езды по ямам и т.д;
• Высыхание смазки, нагрев;
• Попадание влаги и грязи внутрь.

Перечисленные причины – основные, так же выход из строя шарикоподшипника иногда возникает из-за неисправности смежных узлов.

Как говорилось выше, если вы стали замечать посторонний шум от колес, а так же возможные вибрации, то подшипниковый узел у ВАЗ 2190 (Granta) необходимо проверить с обеих сторон, для этого:

1. Поднимаем авто домкратом, вывешивая колесо;
2. Раскрутите шасси руками, чтобы убедиться в источнике;
3. Так же нарушается лёгкость вращения;
4. Появляется люфт, который так же ощущается руками;
5. Для точного определение вида поломки, придется разобрать узел, снять ступицу.
6. Далее представлены видео которые рекомендуется посмотреть перед тем как делать диагностику.

Какой шарикоподшипник гудит – как определить:

Замена подшипника задней ступицы Гранта

Чтобы выяснить, в каком состоянии находится подшипник задней ступицы Лада Гранта, необходимо вывесить колесо в свободном состоянии и вращать его от руки. В идеале колесо должно крутиться равномерно и плавно без стука и заедания.

Но бывает, что владелец автомобиля слышит посторонний шум во время движения наподобие гудения или воя, либо покачивая вывешенное колесо, отмечает довольно значительный люфт. В таком случае можно говорить о том, возможен выход из строя гранта опорный подшипник ступицы заднего колеса.

Если вести речь о долговечности и надежности подшипников автомодели Лада Гранта, то надо признаться, что многие автовладельцы при эксплуатации своего авто в первые тысячи километров пробега отмечали выход из строя или поломку ступицы.

Возможно в будущем эта погрешность будет исправлена производителями Лады Гранта, но сегодня пока приступим к самостоятельному пошаговому ремонту и замене подшипника на ступице заднего колеса авто Лада Гранта.

В модели Лада Гранта подшипник передней ступицы тоже время от времени требует регулировки и замены, но здесь пока речь пойдет о подшипнике задней ступицы.

Ступица укомплектована шариковым двухрядным подшипником, которому надо заметить не требуется абсолютно никакое обслуживание – ни смазки, ни регулировки.

Комплектация ступицы

Ступица заднего колеса авто Лада Гранта состоит из:

— грязеотражательного кольца, — упорной шайбы, — стопорного кольца, — гайки крепления ступицы, — ось ступицы, — уплотнительного кольца, — подшипник ступицы Лада Гранта, — колпака ступицы, — ступицы.

Для проведения ремонта и замены подшипника потребуются следующие инструменты:

— универсальный съёмник, — тонкое зубило, — съёмник стопорных колец, — торцовый ключ (головка) на 30, — съёмник для выпрессовки подшипника.

Итак, приступаем непосредственно к самой замене подшипника:

1. Снимаем защитный колпак.

2. Расконтрим гайку 5 крепления ступицы.

3. Включаем первую передачу и устанавливаем опоры для передних колёс.

4. Ослабляем затяжку крепежных болтов гайки и колеса ступицы. Как правило, гайка ступицы затягивается большим моментом, и потому как рычаг можно взять к примеру отрезок трубы.

Устройство ступицы на Ладе Гранте

Передняя

• поворотный кулак;
• внешнее и внутреннее грязеотражательные металлические кольца;
• передние подшипники роликового типа;
• ступица;
• шайба;
• гайка ступицы;
• стопорное кольцо, заглушка.

Устройство задней ступицы

• ось ступичного механизма;
• металлический шариковый подшипник;
• грязезащитное кольцо;
• стопорное кольцо;
• шайба;
• гайка;
• уплотнительное кольцо;
• резиновый пыльник;
• крышка ступицы.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров — 80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

• качество изготовления детали;
• частота эксплуатации технического средства;
• стиль вождения;
• качество дорожного покрытия;
• агрессивная среда;
• высокие рабочие температуры;
• соблюдение интервалов проведения технического осмотра.

Признаки необходимости замены ступицы

• появление нехарактерного шума в процессе вращения колеса;
• биение колеса в рулевую колонку;
• вибрации на разных скоростных режимах. Иногда наблюдается вибрация на определенной скорости;
• металлический скрежет в процессе вращения колеса;
• люфт ступицы переднего колеса.

Диагностика ступичного механизма

1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
2. Домкратим переднюю (заднюю) часть.
3. Проворачиваем колесо машины, проводим дефектовку.
4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Причины поломки

Если честно, то подшипник это очень прочная часть ступицы. И чтобы его «убить» нужно постараться! Скорее всего, у вас выйдут из строя всевозможные стойки, резиновые втулки и прочие навесные части, но если «постараться» можно вывести из строя и этот элемент.

1) Большой пробег. Как бы банально не звучало, но большой пробег автомобиля изнашивает все узлы, и подшипник тут не исключение. Это основная причина неисправности, остальные вторичны. Примерно через 70 – 120 000 километров, у различных производителей по-разному. Вы услышите характерный хруст. Говорит о том, что эту деталь нужно менять.

2) Потеря герметичности. Подшипник имеет немного смазки, которая закрыта специальными кожухами из резины или пластмассы. Если они разрушаются, то смазка выходит и износ становится намного больше. Уже через пару тысяч километров можно услышать характерный гул, что говорит о неисправности.

3) Неаккуратная езда. Если будете постоянно влетать в ямы на больших скоростях, это также немного износит этот узел. Хотя как я уже писал выше, быстрее выйдут из строя другие элементы подвески.

4) Неправильная запрессовка. Это вторичная причина, при ремонте могут неправильно запрессовать новый подшипник, например — наискосок. Таким образом, при движении он будет стоять не правильно, что его достаточно быстро износит, примерно через пару – тройку тысяч километров опять нужно будет менять.

5) Если слишком сильно затянули. Такое бывало особенно на наших отечественных авто, подшипник перетягивали при замене, таким образом, он нагревался больше обычного, что также способствует снижению ресурса и последующей поломки. Так что нужно учитывать силу закручивания, обычно она указывается в инструкции.

Это все основные причины, однако как вы видите две последние это «кривые руки» автосервиса. Так что меняем только на проверенных станциях, которые дают гарантию на работы. Иногда выгоднее посмотреть на официальные станции.

Как выбрать задний ступичный подшипник для Гранты 2190 — цена, номер и производители

Подшипник задней ступицы Лада Гранта, цена которого указана ниже в таблице, имеет каталожный номер АВТОВАЗа:

21080-3104020.

Если вы ориентируетесь на маркировку по ГОСТу, то тогда ищите:

256706АКЕ12

Перед тем как купить ступичный подшипник следует ознакомиться с перечнем рекомендуемых и проверенных производителей. Такой список составлен ниже в таблице. В нём указаны цены, точные артикулы, комплектация, производители.

Изучите таблицу, и определите для себя какой лучше, представленные фирмы приблизительно равнозначны между собой по качеству изготовления и сроку службы.

Таблица рекомендуемых производителей

№ п/п	Производитель	Номер каталожный	Цена 2021 год, руб	Комплектация
Кольцо стопорное	Грязезащитный колпак	Контргайка	Инструкция
1	VBF Россия	2108-3104020	500	—	—	—	—
2	SPZ Россия	2108-3104020	520	—	—	—	—
3	SKF Швеция	VKBA1307	1900	2	—	+	+
4	FAG Германия	545312A	600	—	—	—	—

Таблица размеров подшипника 256706АКЕ12

Параметр	Единица измерения	Значение по ГОСТ (ТУ)
Диаметр отверстие	mm	30
Наружный диаметр	mm	60
Ширина	mm	37
Грузоподъемность динамическая	kH	30,1
Грузоподъемность статическая	kH	25,9
Частота оборотов	об/мин	6500
Осевой зазор	mm	0,06-0,09
Тип стали	—	ШХ-15
Твердость колец и шаров	HRC	61-65
Вид смазки	—	Литол-24 (С17)
Момент затяжки	H*M	220
Шероховатость колец	Ra	0.32
Вес	г.	435
