Что такое ромашки на ваз 2114 и как их поменять

Передняя подвеска «Лады Гранты»

Здесь установлена независимая подвеска с поперечными рычагами и стабилизатором поперечной устойчивости. Гашение колебаний производится гидравлическими амортизаторами. Основной конструктивный элемент – стойка. Она включает в себя поворотный подшипник, амортизатор и пружину. В последней используются витки переменного диаметра. Сама пружина изготавливается из металлического стержня с круглым сечением. Может обладать переменной и постоянной жесткостью.

Опора стоек тоже доработана. Скрип подвески у «Лады Гранты» появляется гораздо реже, чем на «Калинах» и «Приорах». Для уменьшения кренов в конструкции предусмотрен стабилизатор поперечной устойчивости. Он изготовлен из пружинной стали. Стабилизатор устанавливается концами к нижним рычагам подвески. Средняя его часть закреплена на кузове.

Замена сайлент — блоков в рычаге передней подвески Лада Гранта

Для замены сайлент-блока крепления рычага Лада Гранта понадобятся тиски. Сайлент блок выпресовываем подходящими отрезком трубы. Новый сайлент-блок смачиваем мыльным раствором и запрессовываем в рычаг, также с помощью отрезка трубы подходящего диамтера.

Сайлент-блок установки растяжки сбиваем зубилом. Всего их два, с одной и с другой стороны.

Сняв с одной стороны, снимаем аналогично со второй.

Новый сайлент-блок запрессовываем в тисках…

…и окончательно допрессовываем, нанося удары по выколотке диаметром 8 мм через три окна в слое резины. Сборку проводим в обратном порядке. Затяжку резьбовых соединений всех резинометаллических шарниров переднего рычага подвески Лада Гранта необходимо производить, когда автомобиль стоит на колесах, на ровной поверхности.

Каждый автолюбитель старается уделять своей ласточке как можно больше внимания. Приходится вовремя менять расходники, разбираться с деталями, вышедшими из строя. Если появились подозрения, что сайлентблоки гранта отслужили своё, то нужно быстрее загонять машину на яму

Стоит обратить внимание на предвестники

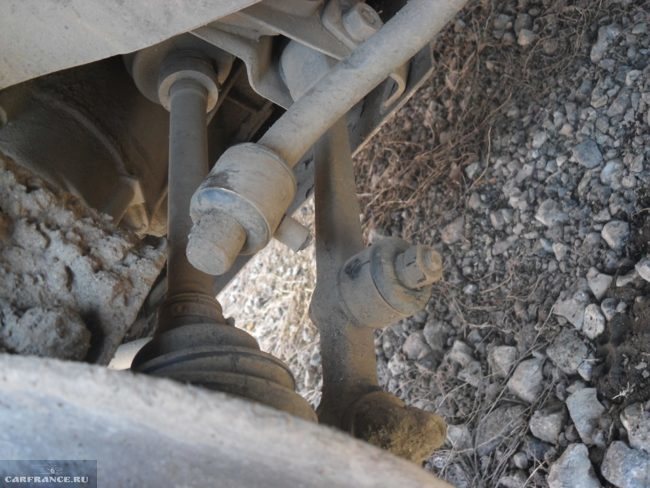

Часто появляется непонятный глухой стук в подвеске или справа или слева. Стучать может по разным причинам, но сайлентблок гранта является одной из популярных. Говоря о причинах, можно длительное время перебирать варианты, ведь это могут быть и опорник, и шток в стойке, и кронштейн коробки

Стоит уделить внимание и такой детали, как растяжка, она часто и является причиной

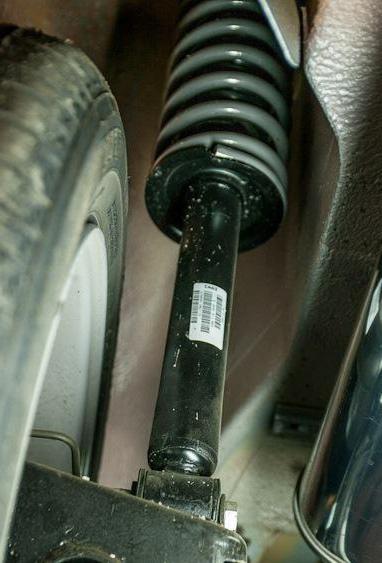

Амортизатор

Данный элемент представляет собой гасящее устройство. Амортизатор служит для уменьшения диапазона колебаний кузова авто. Другими словами, элемент предотвращает самопроизвольную раскачку. Работа амортизатора основана на гидравлическом сопротивлении. Внутри него имеется жидкость определенной вязкости. Она передвигается через специальный клапан. Таким образом устройство гасит резкие удары, сохраняя уязвимые детали подвески. Поэтому амортизатор – это одна из самых ответственных составляющих в ходовой. На наших дорогах данный элемент служит прядка 60-80 тысяч километров. Но этот срок может быть и короче, даже при аккуратной манере езды. Достаточно лишь повредить защитный пыльник, и вся грязь будет скапливаться в уплотнение штока.

Также отметим, что гасящий элемент меняется парно. То есть, в случае пробоя заднего левого меняется и задний правый амортизатор. Что касается передних стоек, они более «живучие». Зачастую они меняются уже в сборе с пружиной, поскольку выходят из строя не раньше чем через 150-200 тысяч километров.

Алгоритм замены сайлентблоков передней подвески ВАЗ 2109

Замену сайлентблоков нижнего рычага передней подвески ВАЗ 2109 можно отнести к сложным работам, касающимся ходовой части. Для разрешения всех трудностей достаточно будет воспользоваться четко налаженным алгоритмом, который приведен ниже (к нему прилагаются фотографии).

Необходимые инструменты:

• тиски;
• новые сайлентблоки ВАЗ 2109;
• жидкое мыло (можно заменить моющим средством или мыльной водой)
• источник огня (подойдет газовая горелка);
• отрезок трубы, диаметр которого позволяет свободный вход сайлентблока;
• стандартный набор ключей;
• зубило и молоток;
• проникающая жидкость WD-40.

Для работы установить автомобиль на смотровую яму или подъемник.

Для замены сайлентблоков ВАЗ 2109, как и для других работ, нужны разборка и демонтаж.

1. Открутить нижний рычаг. Для этого головкой с удлинителем извлечь гайку растяжки, а также гайку фиксации к кузову. Затем извлекаем стойку стабилизатора и 2 болта шаровой опоры. Чтоб облегчить работу с прикипевшими и заржавевшими гайками, нужно прогреть соединение или воспользоваться проникающей жидкостью. Если эти способы не помогают, попробовать открутить краб, зажать его тисками, повторить попытку.

1. Закрепить в тисках снятый рычаг, лампой или факелом выжечь старый сайлентблок из его посадочного гнезда. Если такой вариант невозможен, придется выпрессовывать его специальным съемником или тисками, но на это потребуется больше времени.

1. После того как сайлентблок слегка прогорел, он легко извлечется отверткой или зубилом.

1. Удалить грязь, пыль и ржавчину с места, куда будет установлен новый сайлентблок. Тщательно его продуть.

Также ознакомьтесь

1. Можно приступать к установке новых сайлентблоков передней подвески. Мыльной водой нужно обработать посадочное гнездо, отверткой запрессовать его в отверстие (если смазать отверстие неразбавленным жидким мылом, сопротивление тоже уменьшится). Когда все будет готово, вы можете приступать к замене сайлентблоков передней подвески на новые.

1. После того как сайлентблок войдет на 50%, убрать трубку, дожать все до конца. Не стоит спешить, чтобы деталь не была установлена криво. Можно добавлять мыло, чтобы облегчить процесс.

1. Проверить выступы сайлентблока со всех сторон (должно выглядеть как на фотографии).

1. Заменить сайлентблок рычага «ромашки». Старые нужно срубить зубилом, новые установить на это место. Тисками запрессовать их в посадочное отверстие. Произвести доводку молотком и наставкой.

1. Собрать все в обратном порядке.
2. Действия на другой стороне аналогичны.
3. Дотягивать гайки нужно, когда автомобиль уже стоит на земле.

Стоит ознакомиться:

Рекомендуем почитать

Функция датчика скорости (ДС) в транспортном средстве – передать электрические импульсы на контроллер, который, руководствуясь поступившими .

Неполадки, возникающие с водяной помпой, могут привести к большим проблемам, вплоть до перегрева двигателя и полного его выхода из строя. В случае .

Ранее речь шла о неисправностях сцепления, о его регулировке. В этой статье будет рассказано о замене сцепления на ВАЗ. .

Необходимость замены сальника коленвала ВАЗ 2108, 2109, 21099 обычно вызвана тем, что он начинает протекать или «брать масло». При этом .

Насколько сложна работа?

С подобным ремонтом справится любой начинающий мастер, сайлентблок гранта фото подскажут, не представляет ничего сложного. Стоит выполнять работу в следующей последовательности. Нужно держать растяжку одним ключом, а при помощи второго открутить гайку. Теперь следует открутить 3 болта, которые закрепляют краб, после чего замена сайлентблоков лада гранта подразумевает снятие растяжки.

Привлекательная на сайлентблок гранта цена позволит без лишних затрат приобрести детали. При попытке снять растяжку, резиновая часть может выпасть прямо к вам

Обратите внимание на то, что у детали имеются ещё и обоймы из металла, с ними придётся также расправиться. Для этого можно воспользоваться отвёрткой и молотком, либо взять выколотку, работу можно увидеть на замена сайлентблоков на гранте видео

Замена сайлентблоков на Калине

Сайлентблок передней подвески вблизи

Сайлентблоки на автомобиле Лада Калина расположены точно также как ВАЗах прошлых лет. Эти элементы расположены в целом на поперечном рычаге или прилегают к нему. Менять их придётся либо на всём элементе сразу, либо выбирая их наиболее повреждённых. Безусловно, что при наличии повреждения на одном из них, поперечный рычаг с резиновыми (стоковыми – прим.) стабилизаторами необходимо снять и заменить на аналоги из полиуретана.

Демонтаж поперечного рычага

1. Для того, чтобы начать работы по замене старых сайлентблоков на новые, необходимо поставить автомобиль на смотровую яму, подъёмник или поднять на домкрате.
2. Далее надо снять колесо и обрызгать все соединения на поперечном рычаге при помощи WD-40.
3. После того, как смазка проникла во все труднодоступные места начинаем откручивать болты.
4. В первую очередь начинаем демонтировать болт шаровой опоры, но перед этим с болта убираем шплинт.
5. Затем откручиваем болт крепления шарнира продольной растяжки (там где крепятся «ромашки» — прим.) и убираем его с посадочного места.

Обильно смазанный болт, гарантия успеха.

При демонтаже и этого узла, проблем возникнуть не должно.

Для наилучшего воздействия на болт, можно воспользоваться удлинителем воротка.

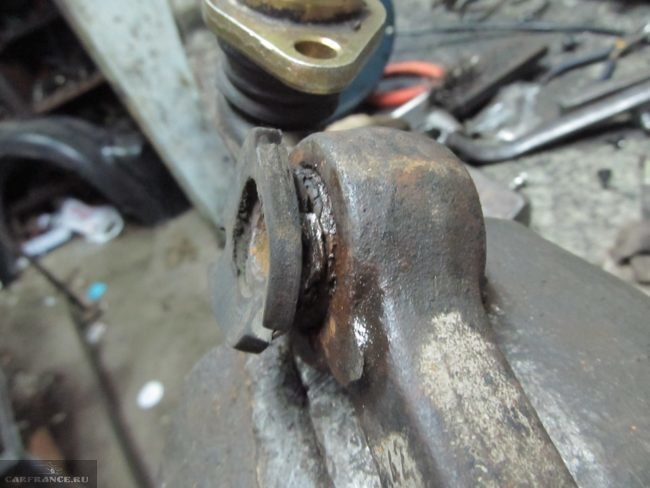

Резино-металлический шарнир продольной растяжки

Резино-металлический шарнир продольной растяжки или в народе просто «ромашка», предназначен для принятия основного удара от неровностей дорожного полотна, несмотря на то, что этот элемент очень важен, демонтировать его очень легко.

1. Предварительно зажав в тисках рычаг, по очереди выбиваем сайлентблоки при помощи зубила или тонкой плоской отвёртки.

Выколачивание «ромашек» не лёгкое задание.

Так выглядят старые элементы подвески

Для нанесения наименьшего урона сайлентблокам, между тисками лучше поставить куски дерева.

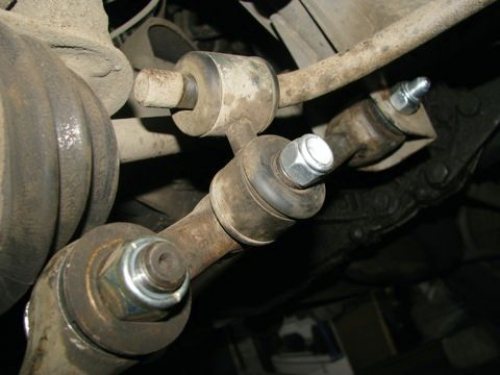

Стойка и подушка стабилизатора

1. Стойка стабилизатора или просто «яйца», и подушка обеспечивают стабилизатору поперечной устойчивости стабильную работу по время управления автомобилем.
2. Демонтировать «яйца» очень легко, достаточно выкрутить болт крепления от поперечного рычага, а другой конец просто освободить от стабилизатора поперечной устойчивости простыми раскачиваниями.

Иногда случается, что их просто разламывает

Открутив крепление, снять подушку очень легко, а вот одеть новую намного труднее

Кронштейн поперечного рычага

1. Самый крупный сайлентблок рычага расположенный у самого основания, не смотря на то, что имеет, среди прочих более внушительные размеры не представляет сложности при демонтаже.
2. Самый простой вариант, чтобы снять его заключается в поджоге. Когда резина на нём прогорит, останется просто достать его и очистить посадочное место. (Конечно, можно его и выпрессовать через тиски, но это займёт время и может причинить некоторые неудобства).

Задняя подвеска

В отличие от передней, она практически не подвергалась изменениям. Здесь так же, как и на первых советских «восьмерках», используется полузависимая балка. Она крепится к кузову на шарнирах (благо, в конструкции нет «крабов»). В качестве упругого элемента используется винтовая пружина с постоянной жесткостью. Для гашения колебаний и предотвращения раскачки используются два амортизатора.

• Высокая надежность. В конструкции нет дополнительных рычагов, которые вдобавок могут гнуться при попадании в крупную яму.
• Энергоемкость. «Лада Гранта» отлично проглатывает все неровности, особенно если сзади установлены масляные амортизаторы.
• Дешевизна обслуживания. За счет простой конструкции эту подвеску можно «перебрать» даже своими руками. А стоимость новых резинометаллических элементов вряд ли опустошит карманы даже самого скупого автовладельца.

Основное отличие «грантовской» подвески заключается в углах установки колес.

Что необходимо подготовить для самостоятельного ремонта сайленблоков

Замена сайленблоков или ромашек просто необходима, ведь данная деталь отвечает за работу подвески автомобиля. Чтобы провести самостоятельный ремонт, стоит подготовить набор накидных ключей, надежные торцевые ключи, стандартные тиски (если привыкли с ними работать при выпрессовки мелких комплектаций), зубило и молоток, но это на случай, если крепления закисли, и придется применить силу.

Набор инструментов

Будете иметь на начало ремонта специальный съемник сайлетблока, хорошо, это уж точно облегчит работу и ускорит процесс замены. Заранее также придется приобрести новый набор сайлентблоков для замены и решать, как поменять ромашки на ВАЗ 2114.

Что делать со стуком?

Если не обращать внимания на проблему и не менять сайлентблоки на гранту, то стук будет становиться всё сильнее. Потому пора загонять авто на яму, скидывать защиту движка, посмотреть все детали. Можно качнуть машину с нужной стороны, послушать будет стук или нет, а он будет, если сайлентблок на гранту пришёл совсем в негодное состояние. Если дело в растяжке, то нужно дёрнуть и за неё, возникший стук будет доказательством того, что причина поломки нашлась.

Можно заменить сайлентблоки на гранту цена которых покажется приемлемой, прямо на яме, при этом не нужно будет снимать рычаги.

Потребуется из инструментов:

1. 2 ключа на 24. 2. Трубки удлинители. 3. Головка на 17. 4. Тонкая отвёртка. 5. Выколотка, лучше отдать предпочтение канонической. 6. Молоток, без него вряд ли можно будет обойтись в работе, когда требуется замена сайлентблоков гранта.

Замена ромашек на ВАЗ-2114 своими руками

Процесс замены ромашек передней подвески на ВАЗ-2114

None На рисунке ниже, под номером 23, и есть ромашки, которые необходимо заменить Схематическое устройство передней подвески Расположение ромашки в рычаге Теперь, когда понятно месторасположение можно перейти непосредственно к самому процессу:

1. Первым делом проводим демонтаж нижней защиты картера двигателя.
2. Следующим этапом становится очистка резьбы. Для того чтобы болты нормально открутились, их необходимо сбрызнуть ВД-40.
3. Головкой на 24, проводим демонтаж гайки растяжки со стороны рычага. Откручиваем крепежную гайку растяжки к рычагу Демонтаж гайки. Если не идёт, то прикипела. Нужен рычаг и обработка спец. жидкостью, типа WD-40
4. При помощи ключа на 17 откручиваем кронштейн растяжки.Откручиваем кронштейн растяжки.
5. Демонтируем элемент.Снимаем растяжку с кронштейном.
6. При помощи зубила выбиваем сайлентблок с посадочного места. Есть альтернативный вариант — выжигание. Процесс выжигания ромашки Такой сайлентблок гораздо легче достать из посадочного места
7. Молотком проводим прессовку новой детали. Проще говоря, забиваем ромашку в посадочное место. Прессуем новые сайлентблоки
8. Сборку проводим в обратном порядке.

Выбор детали

Когда процесс замены рассмотрен, переходим непосредственно к выбору детали. Так, кроме оригинально детали существует ряд заменителей, которые можно устанавливать на автомобиль.

Оригинал

– оригинальный каталожный номер сайлентблока производства АвтоВАЗ. Эта деталь имеет среднее качество, но все-же рекомендована заводом изготовителем для установки на автомобиль. Средняя стоимость составляет рублей.

Кроме самого сайлентблока существует ряд расходных материалов:

• – упорная шайба крепления сайлентблока.
• – регулировочная шайба сайлентблока.

Эти две детали могут идти в комплекте с запасной частью, но как показывает практика, их необходимо покупать отдельно.

Замена сайлентблоков на Калине

Сайлентблок передней подвески вблизи

Сайлентблоки на автомобиле Лада Калина расположены точно также как ВАЗах прошлых лет. Эти элементы расположены в целом на поперечном рычаге или прилегают к нему. Менять их придётся либо на всём элементе сразу, либо выбирая их наиболее повреждённых. Безусловно, что при наличии повреждения на одном из них, поперечный рычаг с резиновыми (стоковыми – прим.) стабилизаторами необходимо снять и заменить на аналоги из полиуретана.

Демонтаж поперечного рычага

1. Для того, чтобы начать работы по замене старых сайлентблоков на новые, необходимо поставить автомобиль на смотровую яму, подъёмник или поднять на домкрате.
2. Далее надо снять колесо и обрызгать все соединения на поперечном рычаге при помощи WD-40.
3. После того, как смазка проникла во все труднодоступные места начинаем откручивать болты.
4. В первую очередь начинаем демонтировать болт шаровой опоры, но перед этим с болта убираем шплинт.
5. Затем откручиваем болт крепления шарнира продольной растяжки (там где крепятся «ромашки» — прим.) и убираем его с посадочного места.

Замена ромашек на ВАЗ-2114 своими руками

Инструмент:

Детали и расходники:

Примечания:

Рычаг снимайте с автомобиля для его замены или замены сайлент-блоков рычага. Работы по снятию левого и правого рычагов передней подвески аналогичны. Работу проводите на смотровой канаве или эстакаде.

Снятие рычага передней подвески

1. Отсоедините шаровую опору от рычага, как описано в этой статье.

2. Отверните гайку крепления растяжки к рычагу передней подвески и снимите шайбу, как описано здесь.

3. Отверните гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу и выньте болт, как описано в этой статье.

4. Двумя накидными ключами на 19 мм отверните гайку болта крепления рычага к кузову.

5. Выколоткой из мягкого металла выбейте и достаньте болт, а затем выведите рычаг из кронштейна и снимите его.

Замена сайлент-блока рычага передней подвески

1. Установите рычаг из сайлент-блоком в тиски и с помощью насадок выпрессуйте его из рычага подвески.

2. Новый сайлент-блок перед запрессовкой смачите мыльным раствором.

3. Сайлент-блок растяжки сбейте зубилом с двух сторон рычага.

4. Новые сайлент-блоки предварительно запрессуйте в тисках и окончательно допрессуйте, нанося удары по выколотке диаметром 8 мм через три окна в слое резины.

5. Установите рычаг в обратной последовательности. Затяжку резьбовых соединений резинометаллических шарниров проводите после убирания домкрата или канавного подъемника.

В статье не хватает:

«Лада Гранта» — это один из самых дешевых и доступных автомобилей на российском рынке. Машина построена на общей платформе с «Калиной» и имеет схожие технические характеристики. Однако что касается подвески, «Лада Гранта» была немного доработана. О том, как устроена ходовая часть на ВАЗ 2190, и каковы ее неисправности – далее в нашей статье.

Что делать со стуком?

Если не обращать внимания на проблему и не менять сайлентблоки на гранту, то стук будет становиться всё сильнее. Потому пора загонять авто на яму, скидывать защиту движка, посмотреть все детали. Можно качнуть машину с нужной стороны, послушать будет стук или нет, а он будет, если сайлентблок на гранту пришёл совсем в негодное состояние. Если дело в растяжке, то нужно дёрнуть и за неё, возникший стук будет доказательством того, что причина поломки нашлась.

Можно заменить сайлентблоки на гранту цена которых покажется приемлемой, прямо на яме, при этом не нужно будет снимать рычаги.

Потребуется из инструментов:

1. 2 ключа на 24. 2. Трубки удлинители. 3. Головка на 17. 4. Тонкая отвёртка. 5. Выколотка, лучше отдать предпочтение канонической. 6. Молоток, без него вряд ли можно будет обойтись в работе, когда требуется замена сайлентблоков гранта.

Задняя подвеска

В отличие от передней, она практически не подвергалась изменениям. Здесь так же, как и на первых советских «восьмерках», используется полузависимая балка. Она крепится к кузову на шарнирах (благо, в конструкции нет «крабов»). В качестве упругого элемента используется винтовая пружина с постоянной жесткостью. Для гашения колебаний и предотвращения раскачки используются два амортизатора.

• Высокая надежность. В конструкции нет дополнительных рычагов, которые вдобавок могут гнуться при попадании в крупную яму.
• Энергоемкость. «Лада Гранта» отлично проглатывает все неровности, особенно если сзади установлены масляные амортизаторы.
• Дешевизна обслуживания. За счет простой конструкции эту подвеску можно «перебрать» даже своими руками. А стоимость новых резинометаллических элементов вряд ли опустошит карманы даже самого скупого автовладельца.

Основное отличие «грантовской» подвески заключается в углах установки колес.

Ставим новые сайлентблоки

Теперь настал момент, когда можно поставить новые сайлентблоки лада гранта, главное знать, как запрессовать их. Место посадки потребуется предварительно смазать, можно воспользоваться графитовой смазкой, затем накручивается гайка, запрессовываются сайлентблоки гранта, цена на них не высока. При этом можно обойтись без специальных устройств, которые позволяют запрессовывать детали. Да и сам рычаг снимать не нужно, как некоторые делают.

Когда вы разобрались, как поменять сайлентблоки на гранте, стоит вспомнить, что после замены нужно ослабить гайку, чтобы можно было прикрепить краб. Нужно учитывать, что отверстия, которые предназначаются для крепления, смещаются. Так лада гранта замена сайлентблоков не обходится без молотка, который пригодится для подгона отверстий. Нужно будет воспользоваться им и с одной, и с другой стороны.

После того, как замена сайлентблоков на гранте совершена, вы можете столкнуться с удивительным эффектом. Водители подмечают, что пропадает ватность в управлении, руль становится более послушным, дорога держится без проблем. Потому если есть подозрения, что сайлентблоки передних рычагов гранта пришли в негодность, лучше сразу искать причину и заменять их. В результате, вы получите ту машину, работа которой вас будет только радовать.

Снятие рычага передней подвески на автомобиле Лада Гранта производят для его замены на новый в случае механического повреждения, обнаружения трещин и сколов, а так же для замены изношенных сайлентблоков. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Устанавливаем под задние колеса противооткатные упоры и вывешиваем переднюю часть кузова, установив ее на опоры. После чего снимаем колесо с ремонтируемой стороны.

• Обработайте все гайки проникающей жидкостью типа WD-40.
• Теперь выкручиваем гайку крепления растяжки к рычагу подвески, при этом саму растяжку необходимо удерживать от проворачивания. Снимите гайку и расположенную под ней специальную шайбу.
• Теперь откручиваем гайку болта крепления стабилизатора поперечной устойчивости к рычагу, при этом сам болт от проворачивания удерживаем ключом той же размерности.

• Устанавливаем съемник и выпрессовываем палец шаровой опоры из рычага подвески.
• Удерживая болт от проворачивания, откручиваем гайку крепления рычага. Снимаем пружинную шайбу и вынимаем болт.

• Выводим конец рычага из кронштейна на кузове.
• Далее снимаем с растяжки одну специальную и пакет регулировочных шайб (если такие установлены). При снятие регулировочных, подсчитайте их количество и промаркируйте, чтобы установить те же на данный рычаг и в том же количестве.

На этом ремонтные работы по снятию рычага передней подвески на автомобиле Ваз 2190 завершены.

«Лада Гранта» – это один из самых дешевых и доступных автомобилей на российском рынке. Машина построена на общей платформе с «Калиной» и имеет схожие технические характеристики. Однако что касается подвески, «Лада Гранта» была немного доработана. О том, как устроена ходовая часть на ВАЗ 2190, и каковы ее неисправности – далее в нашей статье.

Признаки износа

Новые сайлентблоки при аккуратном стиле езды могут прослужить достаточно долго. Заводы-изготовители обычно выпускают виброизоляторы с большим запасом прочности, гарантирующим их стабильную работу на протяжении длительного времени (до 90-100 тыс. км пробега). Однако агрессивный стиль езды в сочетании с плохим качеством дорожного покрытия существенно снижает эксплуатационный срок деталей. Об износе сайлентблоков задней балки зачастую свидетельствует неравномерное истирание резины и плохая устойчивость транспортного средства во время выполнения поворотов. Появление скрипов в задней части кузова автомобиля и удары по нему во время езды по некачественному дорожному покрытию также сигнализируют о том, что сайлентблоки задней балки нуждаются в немедленной замене. Следует помнить, что появление описанных выше симптомов может быть присуще наличию любых других дефектов, поэтому в обязательном порядке необходимо провести тщательные диагностические работы всей задней части кузова.
