Замена пыльника суппорта без снятия поршня

Видео замена пыльника суппорта Фольксваген Пассат.

Как и при любой замене колодок, нужно раздвинуть суппорт – это для начала. Берём шестигранник 7 мм либо Торкс т45. Снимаем металлическую скобку, снимаем суппорт. Берём небольшую отвёртку и поддеваем пыльник. Поскольку у нас пыльник почти полностью порвался, поэтому необходимо снимать суппорт. Пережимаем чем-нибудь тормозную трубку типа пинца, чтобы не капала тормозная жидкость. Далее берём щётку по металлу и очищаем тормозную трубку, которая подходит к суппорту.

Берём что-то вроде WD-40 или RostOff, заливаем, ждём некоторое время и откручиваем тормозную трубку.
Теперь нам необходимо выдавить поршень суппорта для того, чтобы поменять обе резинки. Делаем это либо руками, либо отвёрткой, либо пистолетом.
Снимаем резинку: поддеваем её отвёрткой и, стараясь не царапать стенки цилиндра, вынимаем. Устанавливаем новую резиночку.
Почистили поршень и немного смазываем его и резинку тормозной жидкостью. Одеваем пыльник поршня и вдавливаем поршень

Очень важно поставить его ровно для того, чтобы он не задрал резинку и нормально вошёл в цилиндр.
Взяли смазку для суппортов направляющих и немножко намажем под резинку по кругу. Когда суппорт разогреется, она растечётся под резинкой как ей надо

Одеваем обратно в пазы на поршень резинку и устанавливаем обратно суппорт.

Ставим суппорт на место. Устанавливаем обратно тормозную трубку в нужное положение и вкручиваем в неё штуцер. Штуцер обязательно вкручиваем руками, и только потом ключом. Теперь прокачиваем тормозную систему.

Если вы не будете следить за пыльниками суппорта, то в конечном итоге там будут сильные задиры, и тормоза в один прекрасный момент пропадут.

Жанр статьи – Автомобили

ПОДКАТЕГОРИИ:

Почему ремонт нужно начинать с направляющих суппорта

Эти детали, в простонародье называемые «солдатиками», дают сбой чаще любых других деталей суппорта. Они должны быть абсолютно целыми и без каких-либо усилий ходить взад-вперед. Это уж не говоря о том, что направляющие обязаны полностью выниматься. Причем даже малейшие следы ржавчины на них или затрудненность хода – четкий сигнал о необходимости ремонта. В зависимости от ситуации «солдатики» меняют или восстанавливают их работоспособность.

 Чтобы отремонтировать направляющие суппорта, потребуется универсальный состав «ВД-40» либо какой-то другой подходящий состав, которым нужно прочистить посадочные гнезда этих деталей и пыльники. Свидетельством того, что грязь и другие отложения удалены, является светлая пена вместо потемневшей. Далее нужно смазать сами болты – допустимо использовать даже морально устаревший, но хорошо известный литол – и, вставив их в отверстия, несколько раз пройтись взад-вперед.

Если направляющие повреждены или треснуты, порван пыльник – ставим новые. Тем более, что они входят в состав специальных ремкомплектов, цены на которые явно не заоблачные.

Что такое пыльник суппорта?

Пыльники суппорта

Суппорт автомобиля может похвастаться наличием сразу двух видов пыльников: пыльники направляющей и пыльник поршня. Каждый из них отличается формой, но выполнен из эластичного материала, который способен выдержать повышенную нагрузку и защитить суппорт от проникновения грязи и пыли.

Зачастую пыльники суппорта меняются во время профилактических ремонтных работ. Выявив изношенность материала или повреждение конструкции, владелец авто должен сразу же заменить деталь. Если это не сделать вовремя, то последствия могут быть весьма неприятными.

К примеру, разрыв пыльника поршня и последующее попадание грязи приведет к механическим повреждениям цилиндра и поршня, образованию ржавчины и даже заклиниванию. А повреждение пыльников направляющих приводит к тому, что они закисают, провоцируя неравномерный износ дисковых тормозных колодок.

Пыльник маховика

Что мы обнаружим в ремкомплекте?

К ремонту каждой автомашины надо подходить индивидуально, так как вполне может быть, что у разных марок автомобилей будут незначительные различия в строении суппортов. Мало того, даже на одном типе машин эти узлы могут различаться. Такая «нестандартность» предусматривается ремонтными комплектами, продающимися для различных марок автомобилей. Так что входит в обычный ремкомплект для заднего и переднего суппорта? Перечислим по пунктам:

• уплотнители;
• направляющие;
• регулировочные винты;
• регулировочные приспособления;
• смазочные материалы.

Ремонтный комплект суппорта

Так как наборы могут быть различными, следует руководствоваться техническими характеристиками автомобилей и перед походом в автомагазин внимательно ознакомиться с параметрами и артикулами частей, которые вам придется приобретать.

Что такое пыльник рулевой тяги?

В рулевом механизме также предусмотрено использование пыльников. Их крепление и форма напрямую зависит от особенностей конструкции. Исходя из места крепления, меняется сложность ремонтных работ, необходимых для замены пыльника при обнаружении его повреждения:

Пыльники рулевой рейки и рулевой тяги

• Если пыльник находится в месте крепления рулевых тяг к рейке, как это сделано в ВАЗ-2109, то здесь придется попотеть. Для того чтобы заменить его предстоит целый ряд процедур, включающих полный демонтаж рулевого механизма.
• В таких моделях автомобилей, как ВАЗ «Ока», пыльники размещены на концах рулевой рейки. Для замены любого из них достаточно снять хомут, отсоединить тягу, открутив гайку крепления, и снять поврежденный пыльник.
• Среди всех разновидностей пыльников рулевой тяги есть и совсем необычные. Так в модели Volkswagen Polo II пыльники представляют собой эластичные колпачки, одетые на корпус и закрепленные хомутом. Они позволяют предотвратить попадание грязи во внутрь рулевого механизма и легко демонтируются.

Рекомендации по обслуживанию и ремонту суппортов

Зачастую в суппортах закисают направляющие либо поршни. Проблема с последними возникает из-за несвоевременной замены тормозной жидкости. В старой жидкости скапливается вода, способствующая стремительному окислению деталей. И чем реже используется автомобиль, тем выше вероятность закисания поршней.

Для предотвращения такой ситуации нужно своевременно менять тормозную жидкость и прокачивать тормозную систему, регулярно проверяя ее работу при этом. Меняя передние колодки, оценивайте, нормально ли движутся поршни. Если их утапливание требует значительных усилий, это повод насторожиться.

Не полностью закисшие поршни есть шанс реабилитировать путем размачивания. Для этого в пространство за уплотнителями с помощью шприца подается тормозная жидкость. Чтобы поршень вышел из цилиндра, нужно многократно нажать на педаль тормоза, затем поршень снова утапливается. Повторяйте операцию, пока поршень не станет двигаться свободно. Чтобы при выдавливании поршень полностью не выпал из цилиндра, можно сделать упор, например из старых колодок, которые размещаются непосредственно в суппорте.

Закисание направляющих ликвидируется путем их снятия и очистки от загрязнений и следов окисления. Затем направляющие обрабатываются подходящей по составу смазкой (литол или его аналоги). Обрабатывать нужно не только направляющие, но и отверстия, в которых они размещаются. При значительном износе пыльников и пружин целесообразнее заменить пальцы на новые.

Жидкость заливайте только свежую. Если емкость с тормозной жидкостью была некоторое время открыта, туда могла попасть влага, которая впоследствии может вызвать коррозию окружающих металлических частей.

Учитывайте, что у большинства моделей автомобилей примерно 70 % тормозных усилий производится передними тормозами. Из этого следует, что вторичная замена передних колодок, скорее всего, потребует замены и задних.

Разрабатываем заклинивший поршень переднего тормозного механизма 2108, 2109, 21099

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега. Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Повреждение зеркального покрытия поршней («закисание») приводит к потере их подвижности в цилиндрах и как следствие к неполному растормаживанию передних колес, так как колодки постоянно прижаты к тормозным дискам. При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

Разработать «закисший» поршень можно как минимум двумя способами:

— без демонтажа тормозного механизма с автомобиля;

— на снятом тормозном механизме.

В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

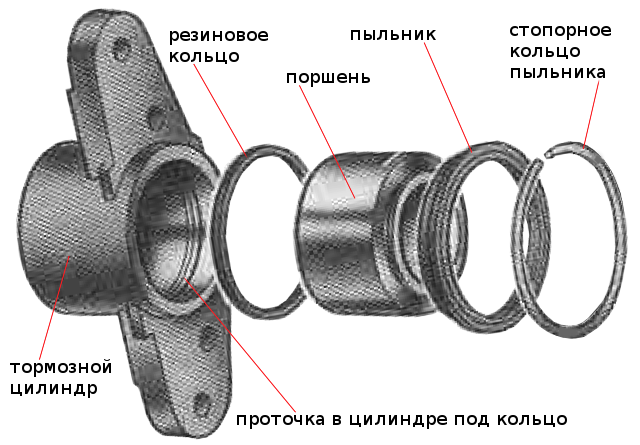

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра. Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр. Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30. После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать. Очищаем его от загрязнений и окислений способом описанным выше, если необходимо меняем резиновое уплотнительное кольцо, промываем и продуваем цилиндр. Перед сборкой смазываем тормозной жидкостью внутри тормозного цилиндра, сам поршень смазываем графитной смазкой. Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.

Примечания и дополнения

— После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.

Экспресс-ремонт суппорта

Чтобы устранить возникшую неполадку, нужно выполнить ряд действий, приведенных ниже.

• Чтобы приступить к основной работе, надо выкрутить суппорт, проворачивая его по часовой стрелке. Если деталь не прокручивается, можно попробовать повернуть ее в другую сторону – в некоторых автомобилях суппорт выкручивается против часовой стрелки;
• Следующим шагом надо выкрутить поршень. Для этого используем ключ. После того, как деталь откручена ее можно вынуть из цилиндра;
• Когда все необходимые элементы откручены их надо проверить на наличие коррозии. Места, где есть ржавчина, следует тщательно очистить. Сложные участки лучше отшлифовать;
• После борьбы со ржавчиной надо слить из суппорта жидкость. Как это сделать, надеемся, пояснять нет необходимости;
• Как только жидкость слита, вынимаем уплотнительное кольцо и проводим его капитальную чистку. Также чистке подвергаем место крепления кольца. В завершении каждую деталь хорошо высушиваем. Для этого можно воспользоваться феном или прибегнуть к естественному высыханию. Последнее возможно, если в запасе есть много лишнего времени.

Если все вышеописанные действия проведены, то остается только отшлифовать внутреннюю поверхность самого цилиндра. Здесь все делаем без фанатизма

, главное удалить загрязнение и ржавчину.

По завершению шлифовки можно заливать тормозную жидкость и возвращать на свое место резиновое кольцо.

Теперь обратно вставляется чистый поршень. Вставляется он под давлением, так как ему нужно пройти через уплотнительное кольцо

Особую осторожность при данной процедуре надо уделить к пыльнику – главное не повредить его

Как уже было упомянуто выше, поршень может выкручиваться как по часовой, так и против часовой стрелки. Поэтому данный факт надо учитывать и при его вкручивании.

Чтобы внутренняя резьба была как можно ближе к поршню, нужно просто сдавить флажок ручного тормоза.

Благодаря всем вышеописанным манипуляциям можно провести успешный ремонт суппорта и избавиться от его заклинивания.

Замена пыльника переднего суппорта пошаговая инструкция, Фотоотчет

Сначала нагреваем штуцер и область вокруг него

Далее обстукиваем молотком (желательно медным)

После чего заливаем штуцер WD-40

Немного ждем и ослабляем штуцер

Далее педалью тормоза выдавливаем поршень и видим причину ремонта

Пережимаем тормозной шланг (я делал это при помощи маленьких тисков)

И вынимаем поршень

Вот в таком состоянии пыльник и поршень

Все тщательно очищаем от грязи, и на низ поршня одеваем новый пыльник

Далее вставляем пыльник в паз цилиндра

И не спеша заталкиваем поршень вовнутрь. Если поршень не идет, полностью выкручиваем штуцер прокачки, чтобы в цилиндре не создавалось давление

Заправляем карай пыльника в паз поршня так, чтобы не торчали края, после чего полностью задвигаем поршень до упора и закручиваем штуцер прокачки

Ставим суппорт на место и в завершении всего прокачиваем тормоза

На Passat B5 у меня вообще суппорт закусывало, причиной этого была коррозия

Вот номера запчастей, необходимых для ремонта такого суппорта: ремкомплект тормозного переднего суппорта Febi 15614; поршень суппорта Seinsa D02532

Добрый день, уважаемые автолюбители!

Сегодня расскажу о замене пыльника поршня переднего тормозного суппорта. Проблема известная, так как в силу различных обстоятельств на этом пыльнике появляются трещины и надрывы, а то и откровенные дыры.

При последней замене тормозных колодок я и у себя на на левой стороне обнаружил, что в пыльнике имеется дыра. Правда небольшая, но тем не менее, менять пыльник все равно придется. Не откладывая в долгий ящик, был приобретен ремкомплект от Febest, который обошелся мне в 1 350 рублей (оригинал стоит около 2 300 рублей). Сразу скажу, что ремкоплект содержит пыльник поршня, уплотнительное кольцо цилиндра, пыльники направляющих, колпачки для штуцеров и смазку для поршня на обе стороны (то есть, все указанные запчасти в двух экземплярах в одном комплекте). Номер для заказа – 0575 GJF (номер оригинала GHY9-33-26ZA).

Добро пожаловать! Суппорт – за счёт него автомобиль останавливается, а если говорить более детально то в суппорте присутствует тормозной поршень и две тормозные колодки за счёт которых и осуществляется торможение когда вы жмёте на педаль, но иногда этот самый поршень закисает или же клинит в связи с чем тормозить то колесо на котором установлен тормозной суппорт с заклинившем поршнем начинает либо же постоянно и вы ничего с этим не можете поделать, либо же колесо вообще перестаёт тормозить и в конечном итоге у вас остаются только лишь три колеса которые останавливают автомобиль на скорости.

Примечание! Для того чтобы отремонтировать суппорт и заменить все неисправные детали которые в нём находятся, вам нужно будет взять с собой: Основной набор гаечных ключей, шестигранник, а так же отвёртку, ещё нужно немножко новой тормозной жидкости и ещё понадобятся тиски так как с ними работа пройдёт гораздо быстрее и легче!

Где находится тормозной суппорт? Всего тормозных суппорта в автомобиле девятого семейства всего два, а находятся они только лишь на передних колесах автомобиля, увидеть данный агрегат не снимая колесо будет трудно если у вас конечно же не стоят диски через которые хорошо просматривается вся тормозная система автомобиля, так вот если у вас стоят обычные штампованные диски тогда вам нужно будет сперва снять колесо с автомобиля и только после этого вы увидите перед собой тормозной суппорт, который на фото ниже ещё указан для наглядности стрелкой.

Когда нужно ремонтировать суппорт? Вообще в некоторых случаях суппорт нужно не только ремонтировать но и менять полностью на новый, но это только в том случае если он был деформирован вследствие удара обо что ни будь, или же ещё в том случае если он у вас покрылся ржавчиной которая его со временем разъест и вследствие чего он и поршень благодаря которому происходит торможение может вообще заклинить.

Ну а ремонтировать сам суппорт нужно в случае того если как уже было сказано ранее поршень заклинило (В этом случае нужно поменять поршень и работа тормозного суппорта вновь восстановиться), а так же его нужно ремонтировать в случае повреждения прокачного штуцера (Лечится это заменой прокачного штуцера на новый), потому что если он будет повреждён то и прокачать тормоза к примеру после замены тормозной жидкости вы уже не сможете, а если вы не сможете прокачать тормоза то и соответственно данный суппорт у вас тоже не будет работать.

Примечание! Когда суппорт придёт в негодность или же некоторые детали которые находятся внутри него выйдут из строя, то первое что будет так это машина будет хуже тормозить или же она будет тормозить постоянно не смотря даже на то что педаль тормоза вы не жмёте, поэтому если у на вашем автомобиле появились такие симптомы то их можно грешить на сам суппорт и детали которые в нём установлены!

Что такое пыльник рулевой тяги?

В рулевом механизме также предусмотрено использование пыльников. Их крепление и форма напрямую зависит от особенностей конструкции. Исходя из места крепления, меняется сложность ремонтных работ, необходимых для замены пыльника при обнаружении его повреждения:

Пыльники рулевой рейки и рулевой тяги

• Если пыльник находится в месте крепления рулевых тяг к рейке, как это сделано в ВАЗ-2109, то здесь придется попотеть. Для того чтобы заменить его предстоит целый ряд процедур, включающих полный демонтаж рулевого механизма.
• В таких моделях автомобилей, как ВАЗ «Ока», пыльники размещены на концах рулевой рейки. Для замены любого из них достаточно снять хомут, отсоединить тягу, открутив гайку крепления, и снять поврежденный пыльник.
• Среди всех разновидностей пыльников рулевой тяги есть и совсем необычные. Так в модели Volkswagen Polo II пыльники представляют собой эластичные колпачки, одетые на корпус и закрепленные хомутом. Они позволяют предотвратить попадание грязи во внутрь рулевого механизма и легко демонтируются.

Зачем и когда смазывать тормозной суппорт

«Каждый механизм тормозного суппорта» звучит для многих странновато. В действительности суппорт представляет собой сложный с технической точки зрения узел, в котором каждая деталь требует особого внимания. Если мы имеем в виду классический суппорт дискового тормоза с плавающей скобой, то вот что мы получаем.

Тормозные колодки, шумит суппорт

Скрип, визг тормозных колодок знаком, наверное, каждому. 90% шума от тормозных колодок исходит не от плоскости непосредственного контакта с тормозным диском. А от противоскрипного механизма (!), тыльной стороны колодки, а также шум зависит от общего состояния суппорта.

И, конечно, от качества и состава фрикционной накладки. Более подробно об этом мы говорили здесь. Кроме того, критический износ тормозных колодок вовсе не означает, что накладки стерты до нуля. В большинстве случаев 3-4-миллиметровая толщина накладок (а тем более неравномерная) кричит о том, что суппорт требует обслуживания.

Противоскрипные пластины

Отличное изобретение инженеров фирмы Bosch, однако оно требует ухода. Применяя неправильные смазки на противоскрипном механизме, мы только усугубляем проблему. При каждой замене тормозных колодок мы тратим несколько минут своего драгоценного внимания, и колодки больше не скрипят

Но важно знать, чем их смазывать

Направляющие суппорта

Эта формулировка касается исключительно тормозных суппортов классического типа, применяемых в подавляющем большинстве бюджетных (и не очень) автомобилей. Простейшая запчасть, которая контролирует поведение всего тормозного механизма. Ей плевать на всю электронику. Если направляющая суппорта в плохом состоянии — ждите проблем.

Важно иметь в виду, что направляющие суппорта не такая уж дорогая деталь, чтобы их восстанавливать (Есть примеры, когда их просто расклепывают молотком). Надежнее заплатить втридорога, но быть уверенным в том, что тормоза будут в порядке

Пыльник направляющей

Состояние направляющих суппорта напрямую зависит от жизнеспособности резинового пыльника. Именно он предохраняет направляющие от воды, песка, грязи. Любая трещина на пыльнике — это удар по здоровью направляющих суппорта.

Небольшой совет

Если мы покупаем ремкомплект для суппорта, крайне важно присмотреться к качеству пыльников. Даже именитые бренды иногда подсовывают в ремкомплекты откровенную дрянь

Хорошие пыльники будут эластичными, выглядеть аккуратно, как на фото ниже.

Поршень рабочего тормозного цилиндра

Время от времени смотришь популярные ролики на видеохостингах, и волосы встают дыбом. Мастера, как бы, с опытом, суют в поршни тормозных цилиндров чуть ли не литол или силиконовую смазку.

Проблема вот в чем. Коррозия доедает поршень рабочего цилиндра по той причине, что водитель вовремя не заменил тормозную жидкость. Но он об этом не знает. Он думает, что поршень изготовлен из нержавейки и вытерпит все на свете.

Нет. Поршни тормозных цилиндров изготовлены из закаленной стали и покрыты хромовым напылением.

Делаем первые выводы

1. Смазка в суппорте важна не столько для оптимизации работы механизма, сколько для профилактики.
2. Смазка тормозного суппорта должна проводиться при каждой замене тормозных колодок. Большинство официалов и частных мастеров об этом знают. Но не делают.
3. Каждой детали тормозного суппорта нужна своя смазка. Универсальных не существует за редким исключением.
4. Игнорируя смазку тормозного суппорта, мы подвергаем опасности как себя любимого, так и наших пассажиров.

Любая мелочь, которая касается тормозного механизма — не мелочь.

Заклинило суппорт в дороге: причины и признаки

Суппорт заклинивает и выходит из строя по причине перегрева, попадания в него грязи и влаги. Также выделяют и другие провоцирующие факторы:

1. Износ тормозного механизма. Такое случается, когда водитель не следит за деталями автомобиля, не проводит их своевременное диагностическое обслуживание. Суппорт приходит в негодность и заклинивает, часто прямо на дороге.
2. Неправильная установка колодок. Когда они располагаются не параллельно дискам или не на положенных местах вследствие ошибки в ходе ремонта, тормозной механизм заклинивает.
3. Отсутствие смазывающего состава или неправильный его подбор. Обычно водители стараются сэкономить на смазке, что чревато множеством проблем. Нужно подбирать средство, которое способно уменьшать трение в процессе эксплуатации деталей, и обладающее охладительными свойствами. Качественная смазка должна обеспечить механизму защиту от экзогенных неблагоприятных факторов. Особенно в зимнее время, когда дорога усыпана наледью, снегом, камнями.

Когда суппорт заклинивает, это сопровождается рядом характерных признаков:

• диски сильно нагреваются, в салоне ощущается запах гари (эти проявления характерны для перегрева деталей тормозного механизма);
• при нажатии на тормоз автомобиль ведет в сторону (обычно в ту, где локализуется заклинивший суппорт);
• после отпускания тормозной педали в салоне слышен скрип – признак износа детали тормозной системы;
• сильно расходуется тормозная жидкость;
• на колесном диске виднеются капли масла.

Если заклинило суппорт в дороге, автомобиль может начать самостоятельно тормозить. Это происходит из-за того, что тормозные колодки находятся в постоянном взаимодействии с дисками. В результате машина постоянно будет тормозить, даже когда водитель не касается педали тормоза. Колодки станут быстрее приходить в негодность.

При обнаружении даже одного из этих явлений, важно предпринять неотложные меры – провести диагностику тормозной системы, нивелировать установленные неполадки

Неисправности и ремонт тормозных суппортов

Так как тормозная система автомобиля принимает на себя большую нагрузку при замедлении транспортного средства (чтобы увеличить рабочий ресурс тормозов и избежать нештатных ситуаций, опытные водители используют метод торможения двигателем), некоторые детали нуждаются в замене. Но помимо планового обслуживания тормозов система может давать сбой.

Вот распространенные неисправности, их причины и варианты решений:

Проблема	Возможные проявления	Как решить
Клин направляющей суппорта (из-за выработки, попадания грязи или образованию ржавчины, деформация скобы)	Машина плавно уходит в сторону, «прихватывает» тормоза (торможение продолжается, даже при отпущенной педали), требуются большие усилия для торможения, заклинивает тормоза при сильном нажатии педали	Переборка суппорта, замена изношенных деталей. Поменять пыльники. Можно зачистить поврежденные коррозией элементы, но если имеется выработка, то проблема не устранится.
Клин поршня (чаще всего из-за естественного износа или попадания грязи, иногда из-за износившегося пыльника на поверхности поршня образуется коррозия)	Идентичные	Некоторые пытаются отшлифовать зеркало поршня, однако больше эффекта будет от замены детали. Чистка поможет только при незначительной коррозии.
Поломка монтажной пластины (удерживает колодку на своем месте)	Идентичные	Замена при каждом обслуживании
Клин колодок или неравномерный износ	Идентичные	Проверить болт направляющей суппорта и поршней
Утечка тормозной жидкости через штуцер	Мягкая педаль	Проверить, в каком месте подтекает жидкость, и поменять уплотнители или плотнее обжать шланг на штуцере.

Выполняя ремонт суппорта, важно правильно подобрать ремкомплект, соответствующий модели механизма. Большинство проблем с тормозным суппортом появляются из-за вышедших из строя пыльников, уплотнителей и направляющих

В зависимости от модели автомобиля и применяемых в тормозной системе суппортов ресурс данной детали может составлять около 200 тысяч километров пробега. Однако это относительная цифра, так как на нее в первую очередь влияет манера езды водителя и качество материалов.

Чтобы отремонтировать суппорт, его нужно полностью снять и почистить. Далее прочищаются все каналы и меняются пыльники и уплотнители

Особенной осторожности требует задний суппорт, связанный с ручником. Нередко мастера на СТО неправильно собирают стояночную систему, что ускоряет износ некоторых ее деталей

Если суппорт сильно поврежден коррозией, ремонтировать его нет смысла

Помимо планового обслуживания на тормозную систему нужно обратить внимание, если наблюдаются перечисленные в таблице проблемы, а также если гремят или стучат суппорта

Устройство данного элемента тормозов

Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:

1. Корпус, в котором крепится поршень (цилиндр).
2. Перепускной клапан.
3. Уплотнительное кольцо.
4. Поршень (цилиндр).
5. Пыльник цилиндра.
6. Стопорное кольцо.
7. Корпус.
8. Прижимная планка.
9. Колодки.
10. Пыльник направляющей.
11. Направляющие.
12. 14. Болт крепления.
13. Тормозной шланг.

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.

Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.

Разрабатываем заклинивший поршень переднего тормозного механизма 2108, 2109, 21099

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега.

Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Справка: поршни тормозных механизмов передних колес автомобилей ВАЗ 2108, 2109, 21099 имеют зеркальное покрытие, такое же покрытие имеется внутри цилиндров. В цилиндрах установлены резиновые кольца, возвращающие поршни в исходное состояние после выдвижения. Снаружи поршни защищены пыльниками (защитными колпачками со стопорными кольцами).

При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

• Разработать «закисший» поршень можно как минимум двумя способами:
• — без демонтажа тормозного механизма с автомобиля;
• — на снятом тормозном механизме.
• В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра.

Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр.

Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30.

После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать.

Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.

1. Примечания и дополнения
2. — После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.
3. Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099
4. — Проверка и регулировка свободного хода педали тормоза автомобилей ВАЗ 2108, 2109, 21099
5. — Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099
6. — Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099
7. — Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099
8. — Замена передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099
9. — Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

Что такое пыльник суппорта?

Пыльники суппорта

Суппорт автомобиля может похвастаться наличием сразу двух видов пыльников: пыльники направляющей и пыльник поршня. Каждый из них отличается формой, но выполнен из эластичного материала, который способен выдержать повышенную нагрузку и защитить суппорт от проникновения грязи и пыли.

Зачастую пыльники суппорта меняются во время профилактических ремонтных работ. Выявив изношенность материала или повреждение конструкции, владелец авто должен сразу же заменить деталь. Если это не сделать вовремя, то последствия могут быть весьма неприятными.

К примеру, разрыв пыльника поршня и последующее попадание грязи приведет к механическим повреждениям цилиндра и поршня, образованию ржавчины и даже заклиниванию. А повреждение пыльников направляющих приводит к тому, что они закисают, провоцируя неравномерный износ дисковых тормозных колодок.

Пыльник маховика
