Как вдавить поршень заднего суппорта 6 способов

Процедура разработки суппортов своими руками

Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:

1. Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
2. Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
3. Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
4. Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
5. После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
6. Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
7. Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
8. Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
9. Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
10. Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
11. Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
12. Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
13. Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.

Одним словом, как только Вы столкнулись с перегревом или неравномерным износом тормозных колодок, появлением запахов и шума, можете быть уверены, что эффективность тормозной системы уже не будет прежней

Безотлагательно обратите внимание на состояние суппорта и, при необходимости, воспользуйтесь описанной выше инструкцией по ремонту суппорта

О важности бесперебойной работы всех элементов, отвечающих за срабатывание тормоза, сказано много. В этой статье пойдет речь о ремонте составляющих суппорта: поршня (цилиндра), направляющих и замене их пыльника – своими руками, наглядно об этом также можно будет узнать из приложенного видео.

Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться

Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться.

Лучшие инструкторы по вождению:

Автоинструктор Яков
МКПП: Chevrolet LanosОбучает в ЮАО, Видном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ

Автоинструктор Елена
АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ

Автоинструктор Михаил
АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино ОТЗЫВЫ

Автоинструктор Марина
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Елена
АКПП: Kia Spectra МКПП: Daewoo NexiaОбучает в Красногорске ОТЗЫВЫ

Автоинструктор Наталья
АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове ОТЗЫВЫ

Автоинструктор Яна
АКПП: Kia Spectra Обучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Юлия
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Chevrolet Lacetti Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Пётр
МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине ОТЗЫВЫ

Автоинструктор Дмитрий
АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ

Автоинструктор Дмитрий
МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ

Как разжать заклинившие тормозные колодки — простой способ от опытного механика

• Какое колесо клинит?
• Причины и решение проблемы

В жизни каждого автомобилиста происходит немало неприятных моментов, какими бы аккуратными и бережливыми по отношению к собственному транспортному средству они ни были. Одной из таких неприятностей может стать внезапно заклинивший тормоз, делающий невозможным дальнейшее передвижение автомобиля.

Какое колесо клинит?

Если вдруг машина перестает нормально ехать, клюет носом, издавая характерные скрежещущие звуки и создавая впечатление, будто на каждом колесе повисло по пудовой гире, то можно смело констатировать факт заклинивания какого-то элемента тормозной системы одного из четырех или сразу нескольких колес. Обычно в этот перечень попадает трос ручника, суппорты, колодки или сам тормозной цилиндр.

Для этого рекомендуется:

• дать остыть механизму (хватит получаса);
• проехать около 10 метров, хотя авто, скорее всего, будет перемещаться внатяжку, всячески сопротивляясь движению, как будто включен стояночный тормоз;
• прощупать пальцем тормозные диски всех колес, используя для этих целей воздухоотводные отверстия.

Горячий диск указывает на то, что заклинивает именно это колесо, после чего будет гораздо проще выявить и устранить неисправность.

Причины и решение проблемы

Довольно часто причиной возникшего в пути клина становится поломка стояночного тормоза, которая происходит из-за ослабевания пружины или образования коррозийных изменений на возвратных скобах и других элементах этого рабочего органа.

Тормозной диск вновь начал крутиться, пусть и с незначительным натягом? Тогда можно ехать, не забывая о том, что использовать ручник можно будет только после его полноценного ремонта.

Не исключено, что причиной всему стал клин суппортов, спровоцированный попаданием ржавчины или других мелких элементов во внутреннюю часть поршневого механизма, что сильно затрудняет его движение, а то и вовсе делает его невозможным.

Для того чтобы разжать заклинившие элементы, рекомендуется использовать специальные приспособления, напоминающие по принципу своего действия крепления старых механических мясорубок, или же пустить в ход домкрат ромбической конструкции. В случае отсутствия последнего некоторые народные умельцы находят альтернативу даже в ручном пистолетном механизме для строительного клея, правда, тогда придется хорошенько попотеть, хотя результат будет практически такой же, как при использовании домкрата.

Еще хуже, если в пути клинит колодки, и полбеды, когда виной всему их смещение, устраняющееся даже вручную. Если же элемент выходит из строя ввиду механического разрушения или истончения фрикционного материала, то водителю не остается ничего, кроме как заменить колодки на месте, если, конечно, у него окажется в наличии аналогичный комплект, что само по себе маловероятно. Можно демонтировать их, что позволит потихоньку доехать до ближайшей СТО.

Процедура разработки суппортов своими руками

Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:

1. Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
2. Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
3. Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
4. Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
5. После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
6. Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
7. Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
8. Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
9. Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
10. Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
11. Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
12. Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
13. Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.

Передние тормозные колодки меняем сами быстро и правильно. Пошаговая иллюстрированная инструкция

Поменять самостоятельно передние тормозные колодки может любой автовладелец в гараже или в полевых условиях. Эта пошаговая инструкция поможет поменять тормозные накладки правильно и без ошибок. Даже тот, кто впервые решил своими руками махнуть колодки, будет удивлён, насколько это простая и быстрая процедура.

Если обслуживаешь машину самостоятельно, то в результате получаешь удовлетворение, и конечно экономию денег.

Как часто нужно проверять толщину тормозных колодок и уровень тормозной жидкости? Ответ очевиден – регулярно. Если накладки стёрлись тоньше двух мм, то ни в коем случае не откладывайте замену – это чревато заклиниванием суппорта и дорогим ремонтом.

Имейте ввиду – быстрее изнашиваются передние колодки. На дисковых тормозах проверить толщину тормозной накладки очень просто визуально, поэтому не забывайте делать это чаще.

Как провести самостоятельный ремонт, если заклинило суппорт в дороге

Если водитель заметил признаки, указывающие, что тормозной механизм заклинило, требуется срочно:

1. Остановить машину. Заглушить двигатель.
2. Взять дощечку мелких размеров, приложить ее к суппорту, слегка постучать.

Конечно, нет 100% гарантии эффективности такого способа, но когда времени совсем нет, как и других подручных средств, прибегают именно к нему.

Оптимально провести самостоятельную диагностику. Алгоритм следующий:

• оставить машину постоять холодной минимум 15 минут;
• проехаться 100 метров с целью разогрева транспортного средства;
• остановить авто, прощупать каждое колесо – какое из них будет самым горячим, там и заклинило суппорт.

Далее проводят такие действия:

• поднимают транспортное средство домкратом, снимают колесо;
• когда заклинило трос ручника, его очищают универсальной смазкой WD-40;
• если заклинило поршень, пользуются методом дощечки, который описан выше.

Когда водитель не владеет навыками проведения экстренных ремонтных работ, лучше вызвать эвакуатор, чтобы отвезти машину к профессиональным механикам.

Поршень суппорта тормозного и другие элементы системы

Если рассматривать устройство тормозного суппорта в целом, следует помнить, что это такой агрегат, который при помощи поршней обеспечивает равномерное прижимание колодок. Сама конструкция дисковых тормозов предполагает их работу в критических температурных условиях. Между колодкой и диском в результате трения происходит нагрев поверхностей деталей до температуры в 500-600 градусов Цельсия.

На других деталях суппорта происходит рассеивание и отвод тепла, благодаря чему значение температуры гораздо ниже, однако ее показатель держится на минимальном уровне в 150 градусов. В таких условиях решающее значение имеет смазка для суппорта тормозов. Кроме того, на узлы и детали суппорта постоянно воздействуют вода и соли, появляющиеся на дорожном покрытии.

Рассматривая устройство дискового тормоза с плавающей скобой суппорта, следует отметить его характерные особенности. Его движение относительно диска при торможении происходит таким образом, что довольно легко может спровоцировать различные неисправности в виде критических скоплений грязи, коррозии, а также заклинивания. В таких ситуациях происходит быстрое изнашивание колодок и увеличение расхода топлива. Более надежной конструкцией считается фиксированный вариант суппорта, где отсутствует его движение относительно диска.

Профилактические мероприятия

Чтобы не случилось такой непредвиденной ситуации, когда заклинило суппорт в дороге, нужно соблюдать ряд профилактических мероприятий:

1. Профилактику исправности суппорта стоит проводить при замене рычагов. Их меняют каждые 2 года.
2. Во время диагностики должны осматриваться все детали автомобиля, включая регулировку ручного тормоза. Возить машину на осмотр стоит 1 раз в полгода. При возникновении любых подозрительных шумов, отправлять на СТО сразу.
3. Из-за больших нагрузок, которым подвержен прижиматель, нужно использовать подходящие конкретному автомобилю смазки. Если экономить, покупать составы низкого качества, они будут быстро затвердевать, портиться из-за влаги. Смазка должна быть с минимальными характеристиками каплепадения, влагостойкой, не подверженной влиянию химических веществ. Если не получается сделать выбор самостоятельно, на СТО мастера сами подберут подходящий состав. Альтернативой дорогостоящей смазке может послужить средство WD-40. Состав защищает автомобильные детали от коррозийного налета.

При своевременном уходе, бережной эксплуатации авто, риск заедания суппорта на дороге минимален. Если же такая неприятность случилась на дороге, необходимо реагировать быстро и четко. Помните, если заклинило суппорт – это чревато аварией, если не удастся справиться с транспортным средством.

Заклинивало ли у вас суппорт в дороге? Как справлялись с подобной ситуацией? Поделитесь своим опытом с другими автолюбителями.

Что делать, если клинит суппорт? Ответ в видео:

Для придания эстетичного вида суппортам их можно покрасить. Как правильно это сделать – читайте в тематической статье.

Как провести профилактику и ремонт суппорта самому?

Автолюбители, обнаруживая в своем стальном любимце неэффективное торможение, тут же сетуют на неисправные колодки, стараясь как можно скорее их заменить. Заменить колодки на легковых автомобилях – проще простого, но порой проблема от их смены не решается. Говорить же о последствиях неисправностей тормозов излишне. Зачастую причина не в колодках, а в запущенном состоянии суппорта (анг. support – держатель). Конечно же, вы без труда смогли бы съездить для выяснения причин в автосервис, но жителям периферии иногда это сделать довольно сложно.

Первыми и основными весточками о неисправном суппорте являются рывки или характерные удары при торможении, слабое торможение, быстрый и несбалансированный износ колодок (колодки изнашиваются под углом).В этом материале попытаемся вам подробно описать, как следует проводить профилактику и ремонт суппорта, чтобы последующая смена колодок происходила безболезненно. Суппорт представляет составляющую часть тормозного кулака на диске автомобиля. Основной частью в конструкции корпуса суппорта являются: гидравлический поршень – цилиндр и два направляющих болта. Болты крепятся к тормозному кулаку и балансируют на себе весь корпус суппорта, обеспечивая равномерное прижатие к диску рабочих поверхностей колодок. Заблуждением является мнение, что лишь смазыванием болтов суппорта проблема решится. Это не всегда так.

Рассмотрим простую конструкцию суппорта без направляющей скобы, чтобы понять основные причины неисправностей.В первую очередь, проверьте работоспособность

поршня. Если он двигается нормально, то следуем далее. Снимаем суппорт с кулака: откручиваем оба болта, снимаем старые колодки и отсоединяем шланг тормозной жидкости. Мы видим, что вся конструкция суппорта двигается по направляющему болту посредством втулки, вдеваемой в него.

Помимо закисливания направляющих болтов и втулок, основной причиной заклинивания является нарост затвердевшей пыли на стенках внутреннего отверстия, куда вставляется резиновая прокладка. Таким образом, сдавливаясь, она препятствует движению суппорта по направляющим болтам.

Ни в коем случае не пытайтесь очистить отверстие круглым напильником. Во-первых, – это малоэффективно, а во-вторых, – вы нарушите его герметичность, создавая выбоины и давая возможность в полости собираться большой грязи. Самым лучшим вариантом будет использование насадки дрели нужного диаметра.

Далее, смазываем внутреннюю поверхность отверстия корпуса и поверхности цилиндрической резиновой прокладки специальной смазкой. Существует их множество разновидностей, используйте наиболее проверенные по рекомендациям «бывалых». Не бойтесь нанести лишнего – ненужное количество все равно будет вытеснено. Также смазываем втулку и направляющий болт и собираем все в обратном порядке.

Далее, очистим от грязевых наростов сам пыльник, а лучше и вовсе заменить его новым. Наденем его на поршень и зафиксируем кольцом. Это сделает поршень не коррозийным, обеспечит его плавный ход и спасет пыльник от затвердеваний при высоких температурах.

Крепим суппорт к кулаку, вставляем новые колодки и закручиваем второй болт.

Отлаженная работа суппорта, обеспечит при следующих ТО легкую замену колодок, защищая направляющие болты от закисления.

Для профилактики от коррозий желательно также окрашивать поверхности суппорта антикоррозийными красками.

Для этого предварительно очистите от грязи и коррозии окрашиваемые поверхности, изолируйте поверхности от случайного распыления и аккуратно распылите краску. Одного баллончика краски должно хватить на все четыре суппорта с нанесением в три слоя.

Случается так, что даже самые качественные колодки производят скрип при торможении. Во избежание этого, следует содержать в смазанном состоянии основные четыре точки суппорта – это поверхность поршня, направляющие болты и нерабочие поверхности колодок. В каждом случае, при смене колодок следует смазывать суппорт.

Таким образом, профилактика и ремонт механизма тормозного кулака вполне может осуществляться самостоятельно.

Заклинивание тормозного суппорта (признаки и причины)

Очевидно, что тормозная система является одной из важнейших в автомобиле. Она играет ключевую роль в обеспечении безопасности водителя, пассажиров и других участников дорожного движения. Автомобиль не сможет остановиться, если тормозные суппорты не будут работать.

Для того, чтобы определить, существует ли риск заклинивания тормозного суппорта, необходимо знать характерные признаки этой проблемы, а также причины ее появления. Это позволит вам устранить неисправность.

4 признака заклинивания тормозного суппорта

Увод автомобиля в сторону

С заклинившим суппортом автомобиль будет уводить в сторону (в ту, с которой расположен неисправный механизм). Этот увод похож на смещение, которое происходит при нарушении углов установки колес, но в данном случае он обычно сильнее и проявляется не только при торможении, но и во время езды. Продолжение эксплуатации автомобиля с заклинившим суппортом очень опасно. Необходимо как можно скорее провести диагностику, чтобы определить, действительно ли причина увода заключается в неисправности суппорта. Возможно, будет достаточно отрегулировать углы установки колес.

Автомобиль самостоятельно замедляется

При заклинивании суппорта часто остаются в таком положении, при котором тормозные колодки находятся в постоянном контакте с тормозными дисками. Это, в свою очередь, приводит к тому, что автомобиль постоянно подтормаживает, даже если вы не касаетесь педали тормоза.

Кроме того, в этой ситуации колодки будут очень быстро изнашиваться, и после полной выработки материала вы услышите писк или скрежет. Проверьте состояние тормозных суппортов. В случае их заклинивания замените необходимые запасные части или суппорт в сборе.

Увеличение расхода топлива

Увеличение расхода топлива может быть результатом неисправностей различных элементов, в том числе и тормозных суппортов. Как уже говорилось, заклинивание суппорта повлечет постоянное подтормаживание автомобиля. Это увеличит нагрузку на двигатель, который будет вынужден расходовать больше мощности для поддержания необходимой скорости. Признак заклинившего суппорта: увеличение смещения автомобиля в одну из сторон при нажатии на педаль тормоза. В некоторых случаях тормозная педаль перестает возвращаться в исходное положение при ее отпускании. Если вы столкнулись с описанными выше явлениями, то очень вероятно, что, как минимум, один из тормозных суппортов заклинил.

Перегрев ступицы колеса

Из-за того, что заклинивший суппорт оказывает давление на тормозные колодки, они находятся в постоянном контакте с диском. Вследствие возникающих сил трения образуется большое количество теплоты. Чем дольше вы будете эксплуатировать автомобиль с заклинившим суппортом, тем сильнее будет нагрев в этой зоне. Если после остановки вы внимательно осмотрите колеса, то, прислонив руку к ступице, вы можете почувствовать, что одно из них нагрелось сильнее остальных. Это явный признак заклинивания суппорта.

Немного о повышении работоспособности суппорта

Чтобы тормозная система служила долго и бесперебойно, следует придерживаться некоторых простых правил обслуживания такой системы, от которой напрямую зависит ее работоспособность.

Прежде всего:

— периодически (раз в месяц) проводить визуальный осмотр тормозной системы на предмет обнаружения возможного протекания жидкости ДОТ-4, а также обращать внимание на соединительные элементы (шланги) рабочего поршня цилиндра и элементов суппорта;

— не реже, чем через каждые два года проводить полную замену тормозной жидкости. Нужно понимать, что эта жидкость обладает способностью впитывать имеющуюся в атмосфере влагу, теряя, тем самым, свои изначальные свойства. Вода в тормозной жидкости способствует образованию коррозии, а также снижением уровня сцепления;

— следить за уровнем износа колодок. Практически все системы современных автомобилей обладают датчиками, извещающими владельца транспортного средства о состоянии колодок. В процессе замены целесообразно следить за степенью износа каждой колодки. Если она неравномерная – это сигнал для регулировки определенной части суппорта.

Нужно понимать, что игнорирование этих простых правил может стать причиной потери управляемости транспортного средства когда вы того меньше всего хотите, а еще хуже станет причиной аварии.

Также следует помнить, если вы увеличиваете мощность своего «железного коня» в процессе модернизации, следует заменить тормозную систему на более мощную и современную. Это делается путем увеличения количества тормозных цилиндров, смены системы торможения, установки более мощных дисков.

Поделитесь информацией с друзьями:

Неисправности, признаки и ресурс суппортов

Признаков, которые могли бы указать на проблемы конкретно с суппортом, достаточно много. В тоже время они могут свидетельствовать и о других проблемах, связанных не только с тормозной системой. Можно выделить несколько групп признаков:

• Машину тянет в сторону.

• Мягкая педаль.

• «Прихватывание» тормозов.

• Необходимость повышать усилие для полной остановки.

• Блокировка тормозов при чрезмерном нажатии на педаль.

Исходя из перечисленных выше признаков, можно подготовить относительно небольшой список проблем:

• Подклинивание направляющих. Встречается на плавающих суппортах, когда направляющие забиваются грязью, ржавеют, появляется коррозия, гнутся. Можно предпринять попытку зачистить направляющие щеткой по металлу, напильником или купить новую деталь. Имейте виду, что если на направляющих отчетливо видна выработка (ямки от коррозии), то скорей всего проблема останется.

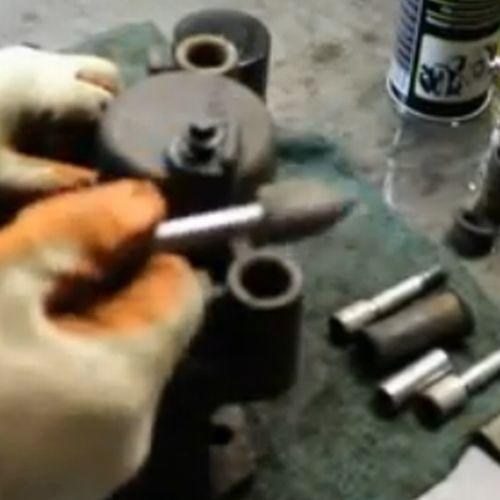

Закисшие направляющие суппорта

Кстати, не забывайте, что направляющим требуется специальная смазка, нельзя допускать работу «на сухую».

• Клинит поршень. Проблема встречается, если на внутренних стенках цилиндра, поверхности поршня, имеется выработка, задиры, царапины. Можно конечно отполировать выработку или царапины, только смысла в этом практически нет.

Поршни суппорта

• Коррозия на поршне. Поможет полировка, если, конечно, ржавчина не проникла слишком глубоко. Зачастую, случается из-за поврежденного пыльника поршня, длительного простоя, когда попадает влага, грязь.

Коррозия на поршне суппорта

• Порванные уплотнители, пыльники продаются повсеместно, главное подобрать ремкомлект, конкретно под вашу модель автомобиля.

Пыльники направляющих

• Выход из строя, так называемых монтажных пластин, которые удерживают колодки в посадочном месте. Лучше менять при каждой замене колодок.

Прижимная или противоскрипная пластина на суппорт

• Неравномерный износ колодок. Причина скрывается в тех же направляющих, поршнях и т.д.

• Подклинивание колодок.

• Еще одна неисправность достаточно редкая, но все же встречается — это утечка тормозной жидкости. Через штуцер или поврежденный шланг.

• Утечка жидкости через резиновые манжеты на поршне, если они изношены и повреждены. Выход покупка ремкомплекта.

Пыльник поршня

Одними из самых слабых мест суппортов можно назвать:

• Уплотнители поршней.

• Пыльники.

• Крепление колодок.

• Направляющие.

Что касается ресурса, то в зависимости от модификации и модели суппорта, срок эксплуатации может значительно варьироваться. В среднем, при должном уходе, а это значит своевременной замене уплотнителей, пыльников, использовании хорошей смазки для направляющих, срок службы можно продлить до 150 – 200 000 км.

Заклинили поршни тормозных цилиндров что делать?

Добро пожаловать! Тормозные цилиндры – благодаря ним осуществляется торможение, а без поршней которые в них находятся данные цилиндры работать совсем не будут, поэтому если выходит из строя поршень, то приходиться идти в автомагазин и покупать новый тормозной цилиндр, потому что без тормозов ездить страшно и тем более опасно, но не во всех случаях поршни перестают работать навсегда, иногда их можно будет оживить а о том как это сделать, мы и напишем подробно в этой статье.

Примечание! Для работы вам нужно будет запастись: Домкратом для того чтобы поднять какую либо сторону у автомобиля, а так же баллонным ключом и возможно придётся ещё запастись кирпичами, а так же возможно пригодиться ещё основной набор гаечных ключей и головок!

Как понять то что поршни тормозного цилиндра не работоспособны? Дайте ответим на этот вопрос прежде чем перейдём к ремонту поршней, а именно неработоспособным (То есть поршни не перемещаются в цилиндре), поршни признаются если они вообще не двигаются и стоят при этом на одном своём месте, вследствие чего с автомобилем а именно с тормозами начинает происходить ряд проблем, то есть автомобиль не может нормально ехать потому что он постоянно тормозить хотя на педаль тормоза вы вообще не жмёте, а может быть и такое что машина будет ехать но тормозить она при этом будет гораздо хуже чем это положено, в общём давайте разберёмся почему выходит из строя эти поршни цилиндра.

Время от времени уплотнительное кольцо (Указано на фото ниже стрелкой) которое по кругу облегает поршень либо изнашивается, либо же в нём образуются микро трещинки через которые начинает внутрь самого поршня где находиться смазка попадать грязь и вследствие чего поршень приход в негодность.

А так же поршень может просто закиснуть в тормозном суппорте, а случиться это может из-за наших дорог которые в зимний период все в основном посыпаны песком с солью, а тормозная система находиться вить в самой нижней части автомобиля и поэтому на неё при резком торможение, да и вообще при движение летит вся эта соль которая понемногу доводит ситуацию до того что поршень просто ржавеет, другим языком он просто закисает, в связи с чем его потом будет очень трудно сдвинуть со своего места и тем самым он перестаёт двигаться а значит и работать.

Ещё кстати можно очень легко понять если у вас поршень какой то закис, в том случае если у вашего автомобиля увеличивается расход топлива по трассе, а так же если машина начала как уже было сказано ранее хуже ехать, а так же если вы заметили то что на нейтральной передачи машина начала понемногу притормаживать, ещё это можно понять если машину начинает нести в занос на зимней дороге от торможения, всё это говорит о том что поршень у вас перестал работать.

Устройство главного цилиндра

Принцип действия и устройство главного тормозного цилиндра схож с главным вальцом сцепления, учитывая, что во многих автомобилях один механизм выполняет двойную функцию. Но во многих автомобилях в тормозном вальце расположены два поршня для работы переднего и заднего или левого и правого контура, в зависимости от марки машины. Произведя разборку главного тормозного цилиндра можно увидеть такие основные запчасти:

1, 2 — Крышка бачка с прокладкой. 3 — Бачок главного тормозного цилиндра. 4 — Втулки под перепускной штуцер. 7 — Корпус бачка. 10, 28 — Возвратные пружины. 12, 26 — Внутренние манжеты. 13, 25 — Перепускные клапаны. 14 — Поршень, включающий передние тормоза. 15, 16 — Наружные манжеты переднего привода тормозов. 20, 22 — Наружные манжеты заднего привода тормозов. 24 — Поршень, отвечающий за работу задних тормозов.

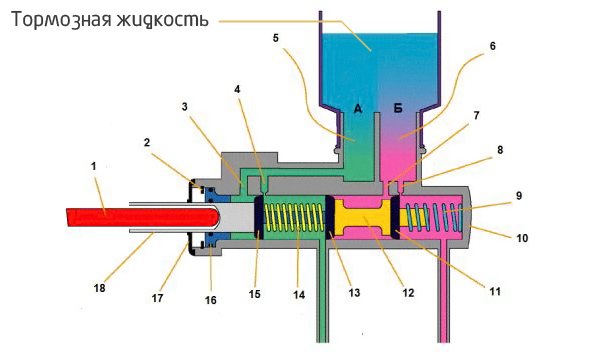

Схема главного тормозного цилиндра автомобиля

1. шток вакуумного усилителя тормозов;
2. стопорное кольцо;
3. перепускное отверстие первого контура;
4. компенсационное отверстие первого контура;
5. первая секция бачка;
6. вторая секция бачка;
7. перепускное отверстие второго контура;
8. компенсационное отверстие второго контура;
9. возвратная пружина второго поршня;
10. корпус главного цилиндра;
11. манжета;
12. второй поршень;
13. манжета;
14. возвратная пружина первого поршня;
15. манжета;
16. наружная манжета;
17. пыльник;
18. первый поршень.

В корпус такого цилиндра, помещены два поршня (12 и 18), которые располагаются один за другим. Второй поршень, является свободно установленным, в то время когда первый поршень, взаимодействует со штоком усилителя тормозов, который в него упирается. Резиновые манжеты, выполняют функции уплотнителей поршней, которые, как уже известно, находятся в корпусе цилиндра. Возвратные пружины (2 штуки «9, 14»), выполняют удержание и возвращение поршней.

Замена главного тормозного цилиндра

Замену ГТЦ на автомобилях ВАЗ-классика (2101-07) произвести несложно, эту работу можно сделать самостоятельно. Для выполнения подобной операции потребуется инструмент:

• ключ на 10 (или специальный прокачной ключ);
• крестообразная отвертка;
• комбинированный ключ на 13 (можно еще дополнительно использовать для удобства головку с воротком и с трещоткой).

Яму или подъемник для выполнения работ использовать необязательно, замену можно произвести на улице в сухую погоду или в гараже. Работу следует выполнять в следующей последовательности:

• отворачиваем три тормозные трубки снизу устройства (ключ на десять);
• ослабляем хомуты двух шлангов (внизу ГТЦ), сдергиваем шланги;
• откручиваем две гайки крепления ГТЦ к вакуумному усилителю (нужен ключ на 13 или головка с воротком);
• демонтируем деталь, устанавливаем новый ГТЦ на место, производим обратную сборку.

После произведенной операции следует долить в бачок ТС жидкость, затем обязательно хорошо прокачать тормоза.
