Развальцовка тормозных трубок своими руками, плюсы и минусы

Предназначение тормозных трубок

Любая гидравлическая система нуждается в наличии магистралей, по которым жидкость подаётся в рабочие механизмы. Тормозная система автомашины не является исключением, но здесь имеются свои особенности. Связаны они как с конструкцией тормозов, так и техническими характеристиками используемой рабочей жидкости, к которой предъявляются весьма жёсткие требования:

• она должна не закипать при температурах, превышающих 200 градусов;
• не терять текучесть в сорокаградусный мороз;
• не быть агрессивной к резиновым деталям тормозной системы;
• не приводить к коррозии.

Последний пункт особенно важен для тормозных трубок, являющихся неотъемлемой частью ТС современного автомобиля. Рассмотрим принцип работы типовой тормозной системы.

Алгоритм остановки транспортного средства связан с выполнением следующих действий:

• водитель при возникновении необходимости снизить скорость движения машины вплоть до полной её остановки нажимает с соответствующим усилием на педаль тормоза;
• шток педали напрямую воздействует на поршень главного тормозного цилиндра, приводя его в действие;
• поршень, двигаясь в цилиндре, воздействует на тормозную жидкость, создавая определенное явление;
• жидкость, сжимаемость которой близка к нулю, движется по магистрали и воздействует на тормозные цилиндры, расположенные на каждом из колёс;
• поршни передают импульс движения на тормозные колодки, которые, прижимаясь к дискам, и создают тормозное усилие, притормаживая вращение колёс.

В этой цепочке тормозные трубки являются составной частью гидромагистрали, по которой движется рабочая жидкость. Их задача – не допустить подтеканий ТЖ, поэтому особое значение приобретает качество их соединения с другими элементами тормозной системы. Вот для этого и используется технологическая операция, называемая развальцовкой.

Её сущность заключается в деформировании оконечного участка трубки таким образом, чтобы равномерно увеличить её диаметр (противоположная операция, заключающаяся в сужении диаметра кончика трубки, называется завальцовкой). Развальцовка нужна для того, чтобы обеспечить максимально герметичное соединение трубок друг с другом или трубки с коллектором.

Поскольку, как мы уже отмечали, тормозные трубки подвержены механическим воздействиям, они могут получить повреждение, ставшее причиной разгерметизации системы – в этом случае требуется немедленная операция по их замене. Естественный износ – более распространённая причина замены этой компоненты тормозной системы.

Сама процедура развальцовки трубки состоит из трёх этапов:

• определение требуемого зазора между трубной решёткой и кончиком трубки;
• развальцовка и трубки, и трубной решётки;
• снятие демпфирующей нагрузки с внутренних стенок трубки.

Технология деформации требует, чтобы металл тормозной трубки подвергался так называемой пластической деформации, а металл решётки – упругой деформации. Для обеспечения этого условия решётка изготовляется из более твёрдого металла, что позволяет после завершения этапа развальцовки трубной решётке целиком «обхватить» трубку.

Обеспечение требуемой герметичности такого соединения осуществляется посредством применения метода контактного давления, образующегося между наружными поверхностями контактирующих деталей. В некоторых случаях технология соединения развальцованных кончиков труб предполагает использование сварки – такой метод называют комбинированным.

В заводских условиях развальцовка осуществляется с применением специального станка, оснащённого приводом гидравлического, пневматического или электрического типа, предусматривающего возможность контроля за скоростью вращения. Именно на привод ложится задача обеспечения требуемой надёжности соединения.

При замене тормозных трубок развальцовка осуществляется с использованием специального инструмента, который можно приобрести в автомагазине.

Как выполнить развальцовку трубок

Вам необходимо поменять стальную или медную трубку в вашем автомобиле, а специализированный инструмент для развальцовки отсутствует, причем идея найти его или купить связана с определенными трудностями. Вот тут и пригодиться совет, как развальцевать трубку своими руками.

1. Для начала берем два небольших деревянных бруска, подобрав размеры и толщину так, чтобы можно было зажать их в обычных тисках.
2. Зажимаем выбранные бруски в тисках и по центру шва их соединения сверлим сквозное отверстие диаметром той самой стальной или медной трубки, которую вам надо развальцевать.
3. Далее, с одной стороны отверстия сверлом большего диаметра высверливаем небольшое конусообразное углубление. Все основание готово.
4. Закрепляем трубку в изготовленном основании из двух деревянных брусков и прочно зажимаем всю конструкцию в тисках. Трубка должна возвышаться на один-два миллиметра над поверхностью брусков.
5. Берем стальной шарик от подшипника диаметром примерно в полтора-два раза большим, чем у трубки и не очень сильными ударами молотка начинаем процесс развальцовки. Если трубка начнет проскальзывать в деревянном основании, то, по необходимости, обматываем ее тонкой наждачной бумагой.

Если вы знаете свой способ развальцовки или у вас есть особый опыт в этом деле, поделитесь им в блоке комментариев.

Ремонт системы тормозов зачастую не только сводится к замене тормозных колодок или замене-прокачке тормозной жидкости в обоих контурах. Более сложным, требующим аккуратности и определенной квалификации при монтаже, является ремонт тормозных трубок. Зачастую такое случается при сквозной коррозии или разрушении трубы вследствие аварии или ремонта тормозного суппорта.

Ремонт тормозных трубок своими руками и успешное подсоединение тормозного трубопровода к распределительному штуцеру, тройникам, главному тормозному цилиндру и тормозным суппортам, требует качественной обработки торца трубки и формирования фланцевой закраины, или так называемой «воронки». Получают ее с помощью процедуры развальцовки тормозных трубок.

Различают несколько основных вариантов воронки.

1. Евростандартный грибок (по центру). По форме напоминает шину колеса, широко применяется в большинстве авто, выпускаемых на заводах Евразийского континента. Получается самый прочный вариант соединения из приведенных, но считается одноразовым. При умелой постановке можно использовать до трех раз.
2. Обычная простая воронка, полученная отгибом стенок торцевой части трубки специальным инструментом для развальцовки тормозных трубок.
3. Воронка, полученная двойным сложением закраины трубки или простой воронки. Считается стандартом в американских авто. Получают такой тип развальцовки тормозной трубки из грибка, осаживая верхнюю его часть с помощью конусной оправки.

Время использования простой воронки давно ушло, в первую очередь, изменился металл, из которого изготавливались трубы на старых авто. Вместо мягкой и пластичной катаной меди чаще применяется прочная и твердая стальная труба. Если раньше водитель мог развальцевать торец с помощью плоскогубцев, воротка и пары ударов молотком, то сейчас выполнить развальцовку стальных тормозных трубок без приспособления невозможно.

Особенности технологии

Ремонт автомобиля, с чем бы он ни был связан, редко вызывает приятные эмоции у автолюбителя. Это объясняется еще и тем, что такое мероприятие, как правило, сопряжено с определенными финансовыми расходами. Между тем, если говорить о ситуации, при которой необходимо развальцевать тормозные трубки, расходы на такую процедуру можно минимизировать, если выполнить ее своими руками.

Итак, чтобы развальцевать тормозные трубки своими руками, требуется не только подробно изучить теоретическую информацию по данному вопросу и просмотреть соответствующее видео, но и приобрести специальное приспособление. В , который можно достаточно недорого приобрести во многих автомобильных магазинах, входят следующие инструменты и приспособления:

• труборез;
• штуцер, применяемый в качестве соединителя;
• клещи.

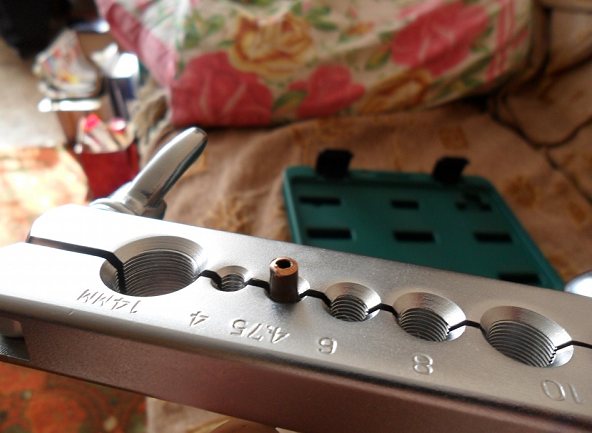

В набор для развальцовки входит, как правило, зажим под различные размеры трубок

Используя такой несложный набор, к которому надо добавить дрель (чтобы снимать фаски на концах труб), а также бензин, необходимый в качестве смазывающего материала, можно не только качественно выполнить развальцовку своими руками, но и сэкономить приличную сумму денег, которые пришлось бы заплатить специалистам станции технического обслуживания.

При замене трубки на новую сначала делаем копию по образцу старой

Непосредственно перед процедурой развальцовки с тормозной трубкой необходимо выполнить следующие действия.

1. Трубку при помощи инструмента или вручную откручивают от тормозного цилиндра или суппорта.
2. При помощи визуального осмотра определяют наличие повреждений на поверхности трубки. Если они находятся близко к ее краю, то трубку можно восстановить, если нет, то ее надо заменить на новую.
3. Используя такой инструмент, как труборез, от края трубки отрезают участок с повреждением и обрезанный край обрабатывают бензином.
4. Обрезанный конец трубки зажимают клещами и в его внутренней части при помощи дрели со сверлом соответствующего диаметра снимают фаску.
5. Участок внутренней поверхности трубки, где была снята фаска, очищают от стружки. После этого конец трубки вставляют в штуцер, выступающий в роли соединителя.

Аккуратно укорачиваем трубку с помощью специального резака

После того как все вышеописанные действия выполнены, трубку необходимо развальцевать, для чего лучше всего использовать специальный станок. Развальцовка, выполняемая при помощи такого станка, осуществляется по следующему алгоритму.

1. Конец трубки, который требуется развальцевать, вставляют в зажимное отверстие станка. При этом часть трубки, выступающая из зажимного механизма станка, должна составлять примерно 5 мм.
2. При помощи специального пуансона, которым оснащен такой станок, конец трубки развальцовывают.
3. При необходимости развальцовки второго конца трубки вся вышеописанная процедура выполняется в такой же последовательности.

Сдавливаем плашку прессом, визуально следя за образованием грибка, и получаем качественно обжатую трубку

В результате выполнения развальцовки с помощью такого прибора, с правилами и тонкостями работы с которым лучше всего ознакомиться по видео, конец тормозной трубки становится аккуратно расширенным. Использование специального станка позволяет регулировать параметры такого расширения, ведь для тормозных систем, используемых на автомобилях разных марок, они могут серьезно разниться. Как правило, в специальных наборах, при помощи которых развальцевать тормозные трубки можно своими руками, есть и лекало, позволяющее осуществлять контроль за результатом выполнения технологической операции.

Разворачивание конца трубки посредством специального ножа, расположенного на задней стенке резака

Таким образом, развальцевать трубки, используемые в тормозной системе автомобиля, несложно, если использовать для этого специальные инструменты и приспособления. Выполняя такую развальцовку своими руками, вы не только экономите деньги, но и полностью контролируете процесс выполнения технологической операции, от результатов которой зависит работоспособность вашего транспортного средства. В таких случаях всегда следует помнить о том, что автомобильный слесарь выполняет работу не для себя, поэтому и относится к ней соответственно. Чтобы не переживать за результаты самостоятельного ремонта своего транспортного средства, необходимо придерживаться нескольких простых рекомендаций:

• четкое следование инструкциям, в качестве которых может выступать и видео;
• использование для развальцовки только качественных инструментов, приспособлений и расходных материалов;
• строгий контроль на всех этапах выполнения ремонтных мероприятий.

Использование трубок в конструкции автотранспорта

В современных машинах используются несколько гидравлических систем с различными магистральными разводками. Одной из них является тормозная система. Двигающаяся по ней рабочая жидкость должна быть изолирована от внешней среды за счет герметичности.

Успех надежных соединений зависит от качества развальцовки. Данная операция равномерно увеличивает диаметр одного наконечника трубки. У встречной трубки диаметр наконечника уменьшается, чтобы обеспечить завальцовку (вход малого диаметра в увеличенный и удерживание пары в таком положении длительное время).

Если трубки на каком-либо из участков получают механическое повреждение, то из-за разгерметизации системы приходится заменять часть магистральной проводки. На автопредприятии развальцовку делают на спецоборудовании, в котором присутствуют гидравлические, электрические и механические приводы. В гаражных условиях приспособление для развальцовки тормозных трубок чаще всего обладает механическим приводом от мускульной силы исполнителя.

Самостоятельная развальцовка

Более дешёвым способом является производство самодельного аппарата, а не приобретение набора для развальцовки тормозных трубок. При стремлении и минимальном умении работать руками ничего трудного в этом нет. Для начала следует сделать основание (станину) для крепления частей. Можно составить её из двух металлических уголков. Порезать уголки необходимой длины шлифующей машинкой, высверлить в них 2 отверстия для крепления болтами. Это совершается за 15 минут.

Собрав станину, необходимо сделать отверстия под трубку и убрать фаски на сверлильном станке или дрелью. Наиболее сложным является производство пуансонов (оправок). Можно заказать их токарю.

Если вы решите приобрести набор для развальцовки патрубков, не стоит брать самые дешёвые имеющиеся на рынке альтернативы. Да, можно брать приспособления рублей за 800, однако они наверняка будут одноразовыми частями. Определено, что более или менее высококачественный набор для развальцовки трубок не может стоить дешевле 2000 рублей, а то и дороже.

Зачастую тело трубки остаётся целое, но структура ее головки разрушается. Могут быть и прочие виды поломок:

• коксование резьбы в результате попадания на неё жидкости;
• загрязнение соединений и т. д.

В подобных ситуациях, в случае если позволяет протяжённость, можно попросту отрезать специальным инструментом дефектную часть. Можно сменить трубку целиком, если реализовать следующий ремонт.

Порядок работ

Труборезом отрезается необходимый кусок трубки.
Она прижимается держателем так, чтобы край выступал за него на 5−6 мм.
Взамен конуса устанавливается штамп, соответствующий по сечению трубке.
Внутренняя кромка трубы зачищается чем-то заострённым, вполне сгодится и обыкновенный ножик.
Торец немножко подпиливается напильником.
Надевается штуцер. Резьба гайки должна быть ориентирована к концу трубки, а не к ее телу.
Печать вкручивается с расплющиванием окончания трубки. Здесь главное — не переусердствовать и не плющить очень глубоко.
Штамп сбивается, и вместо него устанавливается конус

Его необходимо вкручивать осторожно и без перекосов.
Итогом должна стать окольцованная гайкой трубка с держателем на конце.
Отделанная трубка устанавливается вместо сломанной части, в систему заливается тормозная жидкость, далее прогоняется по ней.
Автомобиль и система испытываются на неполадки.

Выяснив, как самостоятельно развальцевать патрубки, обеспечьте себя минимальным количеством аналогичных работ на будущее. Для этого установите на специальное место медную трубку. Уверяем, что вспоминать о развальцовке вам нужно будет гораздо реже. Даже при весьма активной эксплуатации машины ранее чем через 3 года она вам не потребуется.

Плюсы и минусы самостоятельной развальцовки

К плюсам самостоятельной развальцовки можно причислить то, что не нужно платить кому-то за работу.

Из минусов нужно отметить то, что ваш механизм может понадобиться всего раз. Исключение, если вы приобретаете подержанные авто с огромным пробегом, которые находились в плохих, негативных обстоятельствах либо были в авариях, и достаточно часто их меняете.

Делать ремонт по инструкции самому либо поручить профессионалам, приходится решать персонально, однако следить за состоянием всей тормозной системы и патрубками необходимо постоянно.

Итак, подводя итог, можно отметить, что работа по развальцовке патрубков не очень трудоёмкая и сложная. Нужно понимать, что большую часть ремонтных работ стального друга можно с лёгкостью выполнять и самостоятельно. А это весьма существенно, ведь, устраняя неисправность своими руками, можно не только сэкономить денежные средства, но и осуществить работу лучше любого автослесаря. Главное — соблюдать инструкции.

Инструмент

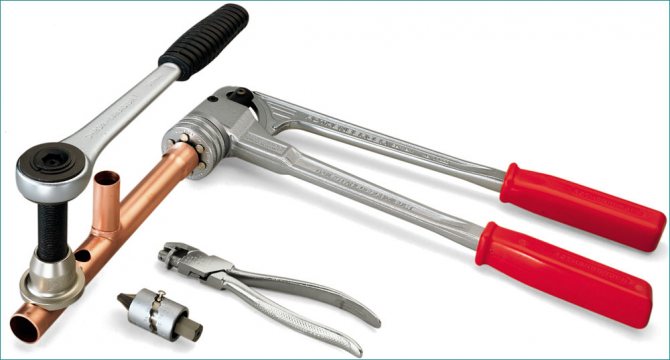

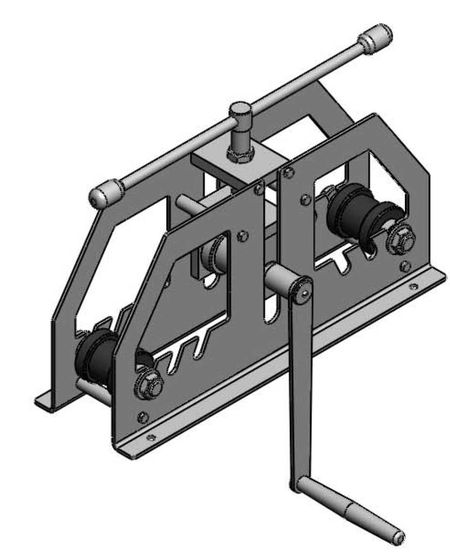

При вальцовке своими руками обязательно потребуются специальные инструменты наподобие агрегатов для сгибания стальных листов или листогибочных вальцов. Перечисленные инструменты просты в работе, отличаются универсальностью и высокой точностью.

Клещи

Существует множество инструментов, предназначенных для вальцевания. Различаются они по особенностям применения:

• Инструменты серии Т применяются для работы с трубами с малым диаметром (6-11 мм). Оборудование позволяет устанавливать глубину вальцовки;
• Инструменты серии СТ применяются для работы с элементами, внутренний диаметр которых составляет 6-11 мм за сварочным швом;

• Инструменты серии РТ применяются для работы с изделиями с малым диаметром (5,50 – 11,5 мм);
• Инструменты серии Р применяются для работы с изделиями с большим диаметром (12-40 мм);
• Инструменты серии СР применяются для работы с изделиями, представляющими собой элемент конструкции трубных толстых решеток;

Инструмент серии 5Р применяется для работы с тонкостенными трубами с большим диаметром, выполненными из нержавейки или титановых сплавов.

Как производится вальцовка

Вальцевание своими руками бывает нескольких видов. Работа может производиться с конусом, без эксцентрика и трещотки, с эксцентриком

При произведении сгиба очень важно соблюдать правила безопасности

Общий смысл выполняемой работы заключается передаче на концы труб холодного состояния в отверстиях тех же конструкций. Данный метод позволяет надежно соединить все элементы, обеспечить конструкции прочность. Итак, рассмотрим этапы вальцевания своими руками (фото позволят более наглядно представить эту сложную работу):

• Деталь устанавливается в предназначенное для этого отверстие. В этом случае между стенками изделия и стенками агрегата обычно образуется отверстие. В норме оно не должно превышать 1 мм;
• Производится расширение детали. В итоге зазор должен исчезнуть. Деталь прочно фиксируется в отверстии;
• Внешняя поверхность, расширяясь, начинает оказывать давление на трубной барабан, вследствие чего происходит его деформация. По окончании работ трубный барабан будет вновь принимать прежнюю форму, что создаст необходимое сжимание. Данный фактор делает соединение таким надежным.

Данная технология работы подходит как для труб большого диаметра, так и для труб малого диаметра

Очень важно правильно подобрать инструмент для выполнения вальцовки. В противном случае может произойти чрезмерная деформация металла барабана, что приведет к усиленному расширению и разрыву детали

Чтобы вальцовка своими руками была выполнена правильно, необходимо знать специфику работы используемых инструментов, уметь правильно ими пользоваться, изучить технологию сгибания металла

Важно изучить соответствующие инструкции, знать особенности работы с тем или иным металлом. Для того чтобы выполнить вальцовку трубы качественно, рекомендуем просмотреть соответствующие видео и фото, где показана работа профессионалов

Так вы сможете воочию увидеть, как грамотно произвести деформацию металлических листов

Важно помнить, что при вальцовке требуется соблюдать не только инструкции по правильному проведению работ, но и правила безопасности

Проведение процедуры своими руками

Процесс вальцовки трубок тормозной системы может проводиться собственноручно владельцем автомобиля. Для этой цели желательно пользоваться чертежами.

Сначала нужно определиться со степенью неисправности и возможности проведения ремонтных работ. Трубки откручивают от суппорта либо тормозного цилиндра и осматривают. Если удастся ликвидировать поврежденный участок, сохраняя длину элемента в пределах возможного использования, то его стоит отрезать труборезом либо ножовкой по металлу.

Следующим шагом будет обработка места среза трубки бензином. Далее мастеру следует зажать клещами деталь и снять внутреннюю фаску дрелью.

Пошаговая инструкция последующих действий выражается несложным алгоритмом.

1. Трубу стоит установить в приспособлении. При этом ее конец должно выступать за края на 5 мм.
2. Конус стоит сменить штампом, соответствующим диаметру трубки.
3. Штамп нужно закрутить.
4. Вкрутить штамп, а также слегка расплющить торец медной трубки.
5. Надеть штуцеры.
6. Снять штамп и сменить на инструмент конусовидной формы.
7. Осуществить аккуратное закручивание.
8. Вытащить трубку и при необходимости зачистить ее.

В итоге вышеперечисленных мероприятий получается тормозная трубка под конус. Вальцовка труб возможно и иным методом, который называется «Грибок». Такой вариант процедуры подходит для автомобилей европейского изготовления. Для развальцовки «грибком» не требуется снимать нужный штамп.

Преимуществом самостоятельной развальцовки тормозных трубок можно считать то, что работа будет проведена аккуратно – на совесть. Кроме того, не потребуются дополнительные затраты на оплату работы мастеров. Минусом осуществления процедуры в домашних условиях можно назвать то, что набор инструментов или станок будет использоваться очень редко, так как в вальцовке трубки нуждаются редко.

После одноразового проведения процедуры можно получить опыт для дальнейшего осуществления развальцовок. Однако проводить ремонт трубок самостоятельно или доверить его специалистам – это личное дело каждого. Единственное, о чем не стоит забывать автомобилисту – это регулярное отслеживание состояния деталей тормозной системы личного транспорта.

В качестве вывода можно сказать, что развальцовка тормозных трубок не является сложным и трудоемким процессом. Ремонтные работы своего автомобиля можно делать своими руками, но при этом строго придерживаться инструкции.

Подробнее о развальцовке тормозных трубок смотрите далее.

Самостоятельная развальцовка

В промышленных условиях для развальцовки труб используются специальные высокопрочные валы, при этом профиль оконечности труб формируется в результате многократной их прокатки. Такой вальцовочный станок позволяет выполнить деформацию максимально точно и равномерно.

При самостоятельно развальцовке обычно используют наборы, которые можно приобрести через интернет или в специализированных магазинах. Такой комплект включает в себя труборез, зажим, а также штампы с отверстиями разных диаметров (с метрическим или дюймовым обозначением размеров) для развальцовки с применением конусного винта.

Многие автовладельцы, чтобы в домашних условиях развальцевать тормозную трубку, используют более примитивный способ, не требующий приобретения вышеописанного приспособления – коническую болванку с нужным углом. Если трубка изготовлена из меди (такие сейчас встретишь не часто – производители в целях экономии массово переходят на металл), она обладает достаточной пластичностью для выполнения такой операции своими силами. Но от вас потребуется не просто сила, а точно дозированные усилия при натяжке кончика медной трубки на конус. Любой перекос при ударе – и результат может оказаться неудовлетворительным: от разрыва вальцуемой поверхности в месте, на которое пришёлся более сильный удар, до замятия слишком истончённой при такой обработке поверхности. Так что данный способ вряд ли можно рекомендовать в качестве приемлемого – к нему следует прибегать только в случае крайней необходимости.

Гораздо более предсказуемые результаты получаются при использовании экспандера. Здесь также нужно будет применять физическую силу, но сам процесс упрощается, поскольку натяжка трубы на одну из сменных насадок осуществляется с помощью вращающейся рукоятки.

Экспандер для труб

Экспандер позволяет развальцевать трубку до нужного диаметра достаточно быстро, всего за один подход, однако и здесь стопроцентный результат не гарантирован. Главный залог успеха – качество самой трубки. Если оно плохое, то есть стенки не идеально ровные (имеют разную толщину на определенном участке, подвергающимся обработке), то и в этом случае тонкие стенки растянутся больше, толстые – меньше, и в результате развальцовка получится не идеальной. Попытки «дожать» соединение могут закончиться плачевно – его поломкой или смятием.

Классический инструмент для развальцовки тормозных трубок представляет собой комплект валиков, произведённых из твёрдосплавных материалов. Валики прокатываются по поверхности обрабатываемой трубы, каждый раз с всё большим усилием. В результате развальцовка производится плавно, а все те неприятности, которые характерны для более примитивных инструментов, здесь невозможны. Каждый новый оборот валики увеличивают диаметр заготовки на минимальную величину, и такая постепенная растяжка переносится металлом очень хорошо.

Подобный метод применим даже в отношении неидеальной заготовки, поскольку при наличии участков с более толстыми стенками они раскатываются до требуемой величины, при этом поверхность трубки становится ровной и гладкой, без каких-либо дефектов и шероховатостей.

Ещё один распространённый метод развальцовки – использование твёрдотельного конуса, который вдавливается с определённым усилием в трубку, предварительно укреплённую в тисках

Качество такого способа сравнимо с использованием валов, но здесь важно остановиться именно на той глубине вжатия, которая соответствует нужному диаметру развальцовки

Безусловно, идеальным решением было бы приобретение готового станка заводского изготовления. Но если вы относитесь к категории умельцев, старающихся всё сделать самостоятельно, в том числе и редко используемые инструменты, развальцеватель для медных трубок тоже можно изготовить в домашних условиях. Без этого инструмента обеспечить надёжное соединение тормозных трубок не получится.

Набор для развальцовки и резки трубок

Главное условие – металлические заготовки должны быть прочными, это позволит использовать приспособление на протяжении десятилетий. Конструкция такого развальцовщика довольно проста – она представляет собой станину, изготовленную из двух равных по размерам уголков.

Нам потребуются следующие инструменты и материалы:

• сверлильный станок;
• станок для заточки;
• болгарка;
• уголки (100 х 32 х 5 мм., 2 шт.);
• оправки (можно изготовить самостоятельно или попросить выточить у знакомого токаря);
• болты М8 (2 шт.).

Трубки из цветного металла в системах автомобиля

Радиаторы пока трогать не будем, это тема отдельная. Поинтересуемся трубками, которые отвечают за работу тормозной и топливных систем автомобиля. Гнилые тормозные трубки — это проблема не только старых советских автомобилей, но и более новых иномарок, которые проездили по дорогам, щедро посыпанным солью и всякой химией несколько лет. Трубки приходят в негодность в первую очередь из-за того, что на них влияет агрессивная химическая среда. Зимой у нас под колесами этой среды — полно. При человеческом дорожном покрытии соль сходит с дорог вместе со снегом, а при наших дорогах, может пролежать до следующей зимы.

Как развальцевать медную трубу своими руками

При соединении медных труб между собой либо при их стыковке с рабочими частями, например, кондиционеров необходима специальная подготовка их торцов – так называемая развальцовка. От того, насколько качественно она будет сделана, напрямую зависит долговечность работы будущей системы, ведь подавляющее большинство проблем с утечкой хладагента (фреона) из кондиционеров связано именно с некачественными стыками.

Чаще всего развальцовка медной трубы требуется при самостоятельной установке кондиционера

О том, как правильно развальцевать медную трубу, и пойдет речь в нашей статье.

Как правильно подготовить торец трубы

Прежде чем приступить непосредственно к развальцовке, необходимо подготовиться. Подготовку начинают на этапе порезки трубы, а именно следят за тем, чтобы после отреза торец трубы соответствовал следующим условиям:

• не имел скосов (должен быть выполнен строго под 90 градусов относительно оси трубы);
• был ровным;
• не имел завала краев.

При резке медной трубы не допускаются представленные на картинке ошибки

Для этого резку осуществляют согласно представленной далее инструкции:

1. Специальный труборез для медных труб надевают и закрепляют на участке трубы, где ранее была нанесена метка под рез.
2. Против часовой стрелки вращательным движением неспешно прорезают трубу.
3. Проверяют торец на отсутствие неровностей и скосов.
4. С помощью напильника и/или наждачной бумаги удаляют с торца возможные неровности и заусенцы.

Инструмент для развальцовки

Для выполнения задачи также понадобится развальцовщик. Это специальная плашка с шаблонными отверстиями под разные диаметры труб, к которой крепится вальцовка с конусом. Данный инструмент можно приобрести в специализированном магазине. Как правило, он продается в комплекте с труборезом и приспособлениями для обработки торцов труб.

Так выглядит инструмент для развальцовки медных труб

Как выполнить развальцовку трубок

Вам необходимо поменять стальную или медную трубку в вашем автомобиле, а специализированный инструмент для развальцовки отсутствует, причем идея найти его или купить связана с определенными трудностями. Вот тут и пригодиться совет, как развальцевать трубку своими руками.

1. Для начала берем два небольших деревянных бруска, подобрав размеры и толщину так, чтобы можно было зажать их в обычных тисках.
2. Зажимаем выбранные бруски в тисках и по центру шва их соединения сверлим сквозное отверстие диаметром той самой стальной или медной трубки, которую вам надо развальцевать.
3. Далее, с одной стороны отверстия сверлом большего диаметра высверливаем небольшое конусообразное углубление. Все основание готово.
4. Закрепляем трубку в изготовленном основании из двух деревянных брусков и прочно зажимаем всю конструкцию в тисках. Трубка должна возвышаться на один-два миллиметра над поверхностью брусков.
5. Берем стальной шарик от подшипника диаметром примерно в полтора-два раза большим, чем у трубки и не очень сильными ударами молотка начинаем процесс развальцовки. Если трубка начнет проскальзывать в деревянном основании, то, по необходимости, обматываем ее тонкой наждачной бумагой.

Если вы знаете свой способ развальцовки или у вас есть особый опыт в этом деле, поделитесь им в блоке комментариев.

Ремонт системы тормозов зачастую не только сводится к замене тормозных колодок или замене-прокачке тормозной жидкости в обоих контурах. Более сложным, требующим аккуратности и определенной квалификации при монтаже, является ремонт тормозных трубок. Зачастую такое случается при сквозной коррозии или разрушении трубы вследствие аварии или ремонта тормозного суппорта.

Ремонт тормозных трубок своими руками и успешное подсоединение тормозного трубопровода к распределительному штуцеру, тройникам, главному тормозному цилиндру и тормозным суппортам, требует качественной обработки торца трубки и формирования фланцевой закраины, или так называемой «воронки». Получают ее с помощью процедуры развальцовки тормозных трубок.

Различают несколько основных вариантов воронки.

1. Евростандартный грибок (по центру). По форме напоминает шину колеса, широко применяется в большинстве авто, выпускаемых на заводах Евразийского континента. Получается самый прочный вариант соединения из приведенных, но считается одноразовым. При умелой постановке можно использовать до трех раз.
2. Обычная простая воронка, полученная отгибом стенок торцевой части трубки специальным инструментом для развальцовки тормозных трубок.
3. Воронка, полученная двойным сложением закраины трубки или простой воронки. Считается стандартом в американских авто. Получают такой тип развальцовки тормозной трубки из грибка, осаживая верхнюю его часть с помощью конусной оправки.

Время использования простой воронки давно ушло, в первую очередь, изменился металл, из которого изготавливались трубы на старых авто. Вместо мягкой и пластичной катаной меди чаще применяется прочная и твердая стальная труба. Если раньше водитель мог развальцевать торец с помощью плоскогубцев, воротка и пары ударов молотком, то сейчас выполнить развальцовку стальных тормозных трубок без приспособления невозможно.

Плюсы и минусы самостоятельной развальцовки

Из минусов стоит отметить, что тормозные трубки не очень часто выходят из строя и ваш инструмент может понадобиться всего один раз. Исключение если вы покупаете подержанные автомобили с большим пробегом, которые содержались в плохих, неблагоприятных условиях или были в авариях и довольно часто их меняете.

Делать ремонт своими руками по инструкции или доверить специалистам приходится решать каждому человеку индивидуально, но следить за состоянием тормозной системы и трубок, в том числе необходимо всегда! » alt=»»>

Развальцовка тормозных трубок — это процесс, осуществление которого может в любой момент понадобиться тому, кто имеет личный автомобиль. Безусловно, выполнение этой и любой другой процедуры, сопряжённой с технологическим сервисом и ремонтом транспортного средства, всегда можно поручить грамотным профессионалам СТО, однако многочисленные водители идут иным путём и стремятся сделать все собственными руками. Любой владелец вправе решать, кому доверять техническое обслуживание своего автотранспортного средства, при этом многие из проблем полностью можно урегулировать самостоятельно.
