Интегрированная рулевая колонка велосипеда

Преимущества безрезьбовых рулевых колонок в сравнении

Самой распространённой разновидностью рулевых колонок является резьбовая колонка. Именно такой тип рулевой колонки используются на бюджетных вариантах велосипедов. Ее стоимость не очень высока, она мало весит и имеет несложную конструкцию. Рулевая труба входит в резьбовую колонку с помощью резьбы на верхней чашке и крепится посредством контргайки. Резьбовая рулевая колонка считается не очень надежной из – за наличия соединений и потенциально опасной.

Стандартная рулевая колонка без резьбы (рис. 1) — разновидность рулевой колонки не имеющей резьбы поэтому и получила такое название. Современные, более усовершенствованные модели рулевой колонки, которые используют известные на рынке производители велосипедов. Обе чашки такой рулевой колонки запрессованы в рулевой стакан. В них установлены подшипники, которые по сути располагаются снаружи. Безрезьбовая рулевая колонка велосипеда считается надежнее резьбовой.

В полуинтегрированной рулевой колонке подшипники и чашки расположены в середине рулевой трубы.

Интегрированная модель

В рулевых колонках с интегрированными системами, подшипники находятся прямо в рулевом стакане. Она вообще не имеет рулевой чашки.

Такой способ фиксации надежно крепит рулевую колонку на своем месте.

Размеры рулевых колонок

Стандарты с посадочными размерами рулевая колонка Рулевые стаканы различаются по параметрам. Подбирать эти детали нужно максимально точно, потому что это чревато возникновением люфта во время езды. По размеру рулевые колонки разделяются на: стандартные интегрированные и полуинтегрированные. Каждая из этих категорий имеет свои параметры. Размер стандартных колонок составляет 30 мм, интегрированные колонки выпускаются в следующих размерах 41,1 мм, 41,95 мм и 41,6 мм интегрированные рулевые колонки выпускаются в разных размерах от 41,35 мм до 55,9 мм.

Как собрать рулевую колонку?

Прежде чем приступить к конкретным действиям, необходимо тщательно протереть отрезком ткани фаски для установки подшипников, избавив их от масла и пыли. Также рекомендуется проверить поверхности на предмет щербинок, сколов, прочих повреждений. При обнаружении дефектов придется извлекать и менять посадочные кольца под подшипники. Если проигнорировать проблему, вскоре на шариках подшипников обязательно появятся повреждения.

Теперь перейдем непосредственно к работе. Для начала следует набить смазкой фаски для подшипников. Использовать для этого рекомендуется густой материал. Сборку нужно производить, начиная с самого нижнего подшипника. Последний утапливается на посадочное место. При этом сепаратор должен находиться в верхней позиции, а шарики быть уложенными вниз.

Далее на подшипник устанавливается очищенная от пыли и смазанная ответная чаша рулевой колонки. Сюда же укладывается уплотнительное кольцо, что будет защищать внутреннее пространство от проникновения загрязнений.

Затем необходимо перевернуть раму велосипеда. После этого устанавливается верхний подшипник по тому же принципу, что и нижний. Посадочное место запирается пыльником. В завершение укладываются внешний уплотнитель и шайба упора. На рулевую колонку надеваются дополнительные кольца, количество которых зависит от параметров рамы и размера трубы вилки. Поверх колец насаживается руль. Затем затягивается шайба и закрепляется болтом.

Угол наклона и вынос

Чтобы поездка на велосипеде было комфортной, его нужно отрегулировать под ездока. Руль должен занимать такое положение, чтобы передвигающийся на велосипеде человек чувствовал себя удобно, не возникало лишнего сопротивления при встречном ветре, а при необходимости соблюдался скоростной режим. Для каждого типа велосипеда существует оптимальная высота руля, которая регулируется с помощью рулевой колонки и выноса руля. Вынос руля может быть регулированным или крепиться без регулировки. Для треков, гоночных и горных велосипедов высота руля может быть небольшой, что регулируется с помощью выноса

При низкой посадке руля увеличивается обтекаемость тело и аэродинамика, что чрезвычайно важно во время соревнований для увеличения скорости. Но в таких случаях нужна тренировка так как поездка в согнутом положении вызывает напряжение и боль в мышцах спины. Для неподготовленного человека это тяжело

Для неспешных прогулок по городу или загородных поездок такая функция не нужна. Достаточно будет такой высоты руля, при которой человек будет чувствовать тебя удобно, а его спина не будет болеть

Для неподготовленного человека это тяжело. Для неспешных прогулок по городу или загородных поездок такая функция не нужна. Достаточно будет такой высоты руля, при которой человек будет чувствовать тебя удобно, а его спина не будет болеть.

В процессе регулировки различают следующие варианты:

• Регулирование на одном уровне с седлом велосипеда, такое положение еще называют нулевым. Оно подходит для поездок с умеренной скоростью и для длительных поездок;
• Регулировка руля в положении, находящимся ниже уровня седла. Такая регулировка подходит для случаев, когда нужно создать обтекаемую форму и повысить аэродинамические свойства велосипеда;
• Высокое положение — руль находится выше седла.

Руль необходимо обязательно отцентровать, то есть выставить его так, чтобы он располагался перпендикулярно по отношению к переднему колесу. Регулировать положение выноса руля, рулевой колонки и самого руля нужно в тех случаях, когда байк долго не использовался, в начале сезона, после длительных поездок и высоких динамических нагрузок, а также после падений и столкновений.

Рулевой механизм и все его составные части обеспечивают маневренность велосипеда, а их исправность гарантирует безопасность водителя велосипеда. Чтобы не подвергать себя излишней опасности, нужно своевременно проводить техосмотр своего транспортного средства

Особенно важно проверять жизненно важные детали и узлы велосипеда, от которых непосредственно зависит жизнь и здоровье его владельца. К таким узлам относится и рулевой механизм. Если ваш велосипед снабжен регулируемой резьбовой рулевой колонкой, обязательно проверяйте прочность креплений и качество фиксации всех деталей

Вовремя проводите смазку и профилактический осмотр трансмиссионного узла, проверяйте состояние колёс, производитель регулировку рулевого механизма. Для ликвидации неполадок и мелкого ремонта всегда имейте с собой набор необходимых инструментов, ремкомплект для устранения повреждений велосипедных шин и т.п. Ухаживая за своим велосипедом, вы заботитесь о своем здоровье

Если ваш велосипед снабжен регулируемой резьбовой рулевой колонкой, обязательно проверяйте прочность креплений и качество фиксации всех деталей. Вовремя проводите смазку и профилактический осмотр трансмиссионного узла, проверяйте состояние колёс, производитель регулировку рулевого механизма. Для ликвидации неполадок и мелкого ремонта всегда имейте с собой набор необходимых инструментов, ремкомплект для устранения повреждений велосипедных шин и т.п. Ухаживая за своим велосипедом, вы заботитесь о своем здоровье.

Совместимость рулевых стаканов и рулевых колонок велосипеда

Изначально рулевые колонки, в зависимости от своего типа, вставляются исключительно в совместимые с ними рулевые стаканы. На практике же вся разница сводится к двум типам рулевых стаканов рамы: обычному или же интегрированному

Важно запомнить, что два этих случая не совместимы между собой и под каждый необходимо подбирать рулевую колонку исключительно своего типа. Таким образом:

1. В интегрированный рулевой стакан рамы устанавливается только интегрированная рулевая колонка (is, integrated) и ничего больше.
2. Во все прочие стаканы (не интегрированные) можно установить рулевую колонку оставшихся форматов, а именно: резьбовую (threaded), безрезьбовую стандартную (threadless, aheadset) или же безрезьбовую полуинтегрированную (threadless, zaero stack).

Зная тип рулевого стакана рамы (один из двух перечисленных), совместимая рулевая колонка подбирается уже по размеру диметра отверстия трубы рулевого стакана и обычно не представляет никакой сложности. Искомый диаметр можно узнать либо из спецификации к своей раме (если таковая имеется); либо же измерив расстояние вручную, например штангенциркулем. В простом случае достаточно будет лишь подобрать рулевую колонку на основе полученных (стандартных) размеров стакана.

Однако бывают сложные случаи и различные исключения, когда можно установить рулевую колонку нестандартного или несовместимого размера в имеющийся рулевой стакан

Для этого существует золотое правило, с которым исключается ошибка: важно, чтобы размер рулевой колонки был равен диаметру стакана, или же был меньше. Только в этих случаях гарантируется установка и возможная совместимость

Если рулевая колонка в диаметре меньше отверстия стакана, то существуют специальные переходники для её установки, однако это больше относится к разряду нестандартных решений и подобных вариантов лучше избегать, подбирая рулевую в точности со стаканом рамы.

Для конического рулевого стакана чашки выбираются соответственно по отдельности, например: верхняя чашка будет диаметром 1.1/8″ дюйма, а нижняя чашка диаметром 1.5″ дюйма. Специальными переходниками так же можно установить в обычный рулевой стакан коническую вилку. В этом случае действует тот же принцип: рулевой стакан должен быть больше диаметра вилки. На данный момент есть возможность установки вилки с диаметрами трубы 1.1/8″(сверху)-1.5″(снизу) в рулевой стакан 1.5″ и даже в стакан 1.1/8″ при помощи специфических рулевых-переходников. Впрочем такой нестандартный подход несёт в себе мало практического смысла и не должен применяться в качестве повседневного.

Разница рулевых колонок и производители

При кажущейся простоте и однотипности устройства такого узла как рулевая колонка, представленные варианты на рынке отличаются друг от друга, притом иногда весьма существенно. Но на что может влиять рулевая колонка велосипеда в конечном счёте и какие параметры значимы? Среди всех известных производителей у данного велосипедного узла имеют значение:

• Вес. Достаточно значимый параметр, который в конечном счёте оказывает влияние на конечную массу всего велосипеда. В гоночных и скоростных дисциплинах актуален минимальный вес для придания максимального ускорения и динамики, тогда как в экстримальных дисциплина дёрта или даунхила нужна максимальная прочность и вес не играет решающей роли. Обычно колеблется в пределах 100 граммов за рулевую в сборе.

Тип используемого подшипника. Подшипники могут быть просто насыпными, могут быть помещены в сепаратор или же быть запрессованными в отдельный закрытый корпус (промышленные подшипники). Так же не последнее значение имеет материал, из которого изговлены подшипники, влияющий в первую очередь на долговременное сохранение первоначальных характеристик.
Материал чашек, пыльников и т.п. Различные материалы обеспечивают разные характеристики, которые в конечном счёте сказываются на плавности хода, долговечности, сопротивляемости ударным нагрузкам и т.п. Под различные стили катания следует обращать пристальное внимание на используемые материалы, чтобы получить необходимую сбалансированную рабочую характеристику узла в целом. Чашки могут быть изготовлены из: из нержавеющей стали; из алюминия; из титана; из карбона; из пластика; из различных сплавов и полимеров; из различных комбинаций материалов.
Точность подгонки компонентов друг к другу. От этого параметра зависит долговечность рулевой колонки в целом, без необходимости обслуживания. А так же от качественного соответствия выигрывает плавность хода и неприхотливость повседневной эксплуатации.
Дизайн. Тонкий индивидуальный момент, который хоть и не оказывает никакого влияния на практические характеристики рулевой, но при этом зачастую остаётся «последним словом» в выборе данного компонента. Иногда излишне яркое, кричащее и чрезчур изощрённое исполнение видимых глазу внешних чашек может оттолкнуть от приобретения, несмотря на превосходные характеристики (или наоборот). А иногда рулевая колонка приобретается исключительно «в цвет» рамы.
Различные индивидуальные технологические решения того или иного производителя. В таком узле как рулевая колонка казалось бы сложно придумать что-то инновационное, однако некоторые производители: используют уникальное сочетание материалов для достижения определённых характеристик изделия; или же например запатентованное решение от Cane Creek с возможностью регулировать угол наклона поворотных полусферических чашек в некотором диапазоне под названием Angleset, а так же другие аналоги от прочих производителей с регулируемым углом наклона чашек.

Производителей рулевых колонок существует немало, однако среди всего многообразия выделяются лишь некоторые, зарекомендовавшие себя высоким качеством, ответственным подходом к изготовлению и многолетней репутацией среди велосипедистов. Из таких брендов достойны внимания следующие: Acros, Blackspire, Cane Creek, Campagnolo, Chris King, FSA, Hope, Reset, Ritchey. Особенно заслуживают внимания те, которые знамениты многолетней историей в изготовлении исключительно рулевых колонок, например фирма Chris King выделяется ручным процессом изготовления и проектирования каждой рулевой колонки в сборе, включая этап тщательной предпродажной проверки каждого изделия.

Изменение высоты выноса на резьбовой рулевой колонке

Если на велосипеде установлена резьбовая рулевая колонка, то на нем используется вынос, конструктивно выполненный со штырем, вставляемым внутрь штока вилки. В этом случае регулировка высоты руля происходит простым подъемом или опусканием штыря выноса внутри штока вилки.

Алгоритм действий такой:

• Расслабьте верхний болт. Только не нужно выкручивать его совсем, раскрутите его на 5-7 оборотов, чтобы головка болта вышла из выноса примерно на свою высоту.
• После этого, не очень сильно ударьте пару раз по болту молотком, чтобы он опустился снова вниз. Что при этом происходит?Внизу на этом болте закреплен клин с насечками, которые при закручивании болта врезаются во внутренние стенки штока вилки. Когда болт выкручивается, клин не всегда сам отходит от стенок штока. Ударами молотка Вы сбиваете его с «насиженного места» и после этого вынос можно двигать вверх-вниз.
• Установите нужную высоту руля.
• Закрутите верхний болт.
• Проверьте, чтобы руль не болтался и плавно поворачивался. Если есть люфт в вертикальной плоскости, затяните потуже верхний болт.

Важный нюанс при установке высоты руля на таком выносе.

Шток выноса нельзя вытаскивать выше специальной ограничительной метки, нанесенной на нём. Обычно там пишут «Insert into», «Stop» или «MAX».

При правильной установке её не должно быть видно из рулевой трубы.

Если такой метки нет, то в рулевой трубе должно остаться хотя бы треть штока выноса и он не должен шататься и люфтить при нагрузке.

Как поднять безрезьбовую колонку руля на велосипеде

Современный тип руля у продающихся байков. Уровень высоты будет регулироваться при помощи специальных проставочных колец. Их можно добавить или убрать в зависимости от нужной задачи.

Как же поднять руль на подобном виде велосипеда? Опишем нужную последовательность.

• Демонтируются гайка на крышке.
• Болты, выполняющие крепежную роль, откручиваются для освобождения рулевой оси.
• Вынимаем и руль, и вынос.

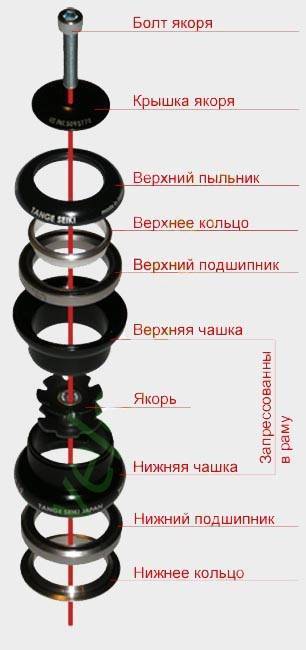

Фото 3. Структура безрезьбовой колонку руля на велосипеде

• В зависимости от поставленной цели, добавляем или снимаем кольца.
• Ставим вынос на прежнее место.
• Закручиваем, закрепляем и фиксируем.

При всех этих действиях не забываем регулировать руль относительно переднего колеса с соблюдением симметрии. Если произошло простое смещение, то нужно просто ослабить фиксаторы, выровнять руль и все вернуть на место.

Стандарты: Виды рулевых колонок

У вас износилась рулевая, но вы не знаете, как найти подходящую для замены? В этой статье мы расскажем основные аспекты, которые помогут вам купить подходящую замену. Помните, что самым простым, самым точным и самым эффективным способом узнать какая рулевая вам нужна является сверка с мануалом к вашей раме.

В статье рассмотрены следующие вопросы:

Для читателей нашего блога действует скидка 10% по промокоду blog-BB30на все аксессуары для рулевых колонок , представленные в нашем магазине

Виды рулевых

Существует несколько видов рулевых, отличающихся посадочным местом в раме. Определить какая рулевая установлена у вас обычно можно просто взглянув на неё.

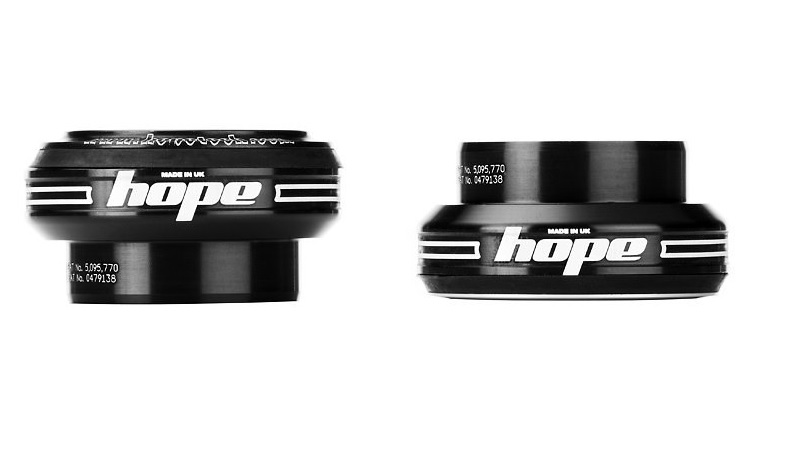

С выносными чашками (EC)

Обычно такие рулевые маркируются надписью ЕС, от английского External Cup – внешняя чашка. Часто такие рулевые называют Traditional, то есть традиционные. Рулевые с выносными чашками, как правило, устанавливаются на велосипеды с 1” или 1”-1/8 вилками. Такая рулевая позволяет использовать больший подшипник и большие чашки в узкой рулевой трубе, что положительно влияет на её износостойкость. Из-за высоких чашек минусом данной рулевой можно назвать необходимость использовать вилку с более длинным штоком, и влияние такой рулевой на геометрию велосипеда (увеличивается расстояние от нижней части рамы до короны вилки). Внутри могут быть насыпные, сепараторные и промышленные подшипники. Чашки рулевой запрессовываются внутрь рамы.

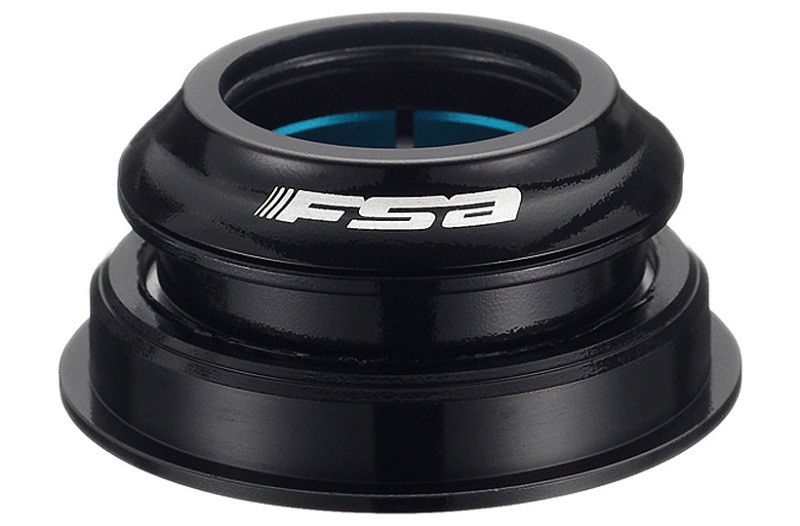

Полуинтегрированные рулевые (ZS)

Маркировка на чашке ZS, от английского Zero Stack – нулевое нагромождение. Так же называются Integral. В таких рулевых подшипник и чашка находятся внутри рулевой трубы. Рулевые такого типа позволяют установить вынос ниже и практически не влияют на геометрию велосипеда. Внутри используются промышленные подшипники. Чашки рулевой запрессовываются внутрь рамы.

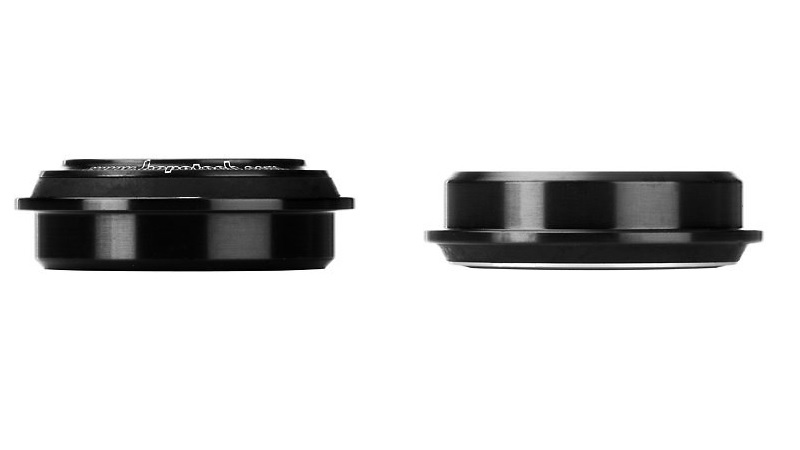

Интегрированные рулевые (IS)

Маркировка IS, от английского Integrated Headset – интегрированная рулевая. Можно встретить название Integrated. По сути роль чашки здесь выполняет рулевой стакан. Внутрь вкладываются промподшипники. Плюсы такого стандарта – это минимальный вес и никаких проблем с установкой.

Конические рулевые

Так же называются Tapered. Такие рулевые сделаны специально для установки вилок с конусным штоком. О вилочных штоках мы уже писали в этой теме, заглядывайте, если хотите узнать чуть больше. Рулевая труба у рам такого стандарта напоминает «грушу». Всё бы ничего, но разные производители делают разные посадочные места под нижнюю чашку, У Trek один стандарт, у Scott/Lapierre другой, а у Giant третий.

Размерность и совместимость

Увы, но внешний вид — это только вершина айсберга. Чтобы не прогадать с рулевой нужно измерить посадочное место и чашку старой рулевой. Сделать это можно при помощи штангенциркуля. На рисунках ниже собраны самые актуальные данные по размерам и совместимости рулевых.

Выводы

Такое разнообразие стандартов приносит не только головную боль при выборе рулевой, а и позволяет установить в 1.5” стакан вилку с 1”1/8 штоком, или в Tapered стакан поставить 1”1/8, то есть даёт неплохое место для манёвра при выборе вилки.

Наиболее актуальным стандартом сейчас считается полуинтегрированная рулевая, поэтому если вы собрались обзавестись новой рулевой, то есть смысл присмотреться именно к этому типу.

Для читателей нашего блога действует скидка 10% по промокоду blog-BB30на все аксессуары для рулевых колонок , представленные в нашем магазине

Стандарты

На все рулевые колонки есть стандарты, введённые ведущими поставщиками. Цель – продвинуть собственные идеи, пока ещё не покорившие рынок, либо защититься от подделки со стороны малоизвестных китайских фирм.

1. Campagnolo – полуинтегрированная колонка с чашкой и шарикоподшипником в конусном исполнении. Велосипедная рама при этом затачивается особым образом.
2. Perdido – полуинтегрированный вариант, отличный на 4 мм от более широкораспространённого исполнения ZeroStack.
3. Columbus – классика от компании Aheadset. Защищён от подделки и неформатной доработки особым значением по диаметру трубы.
4. Onepointfive Standard – неинтегрированная рулевая колонка под трубу широкого диаметра. Несколько производителей здесь объединились, чтобы выпускать детали для «даунхилльных» и других экстремальных байков.
5. Складная рулевая колонка – прерогатива велопроизводителей, стремящихся сделать из велосипеда трансформер, предельно лёгкий в транспортировке в поездах и самолётах, максимально удобный в хранении в малометражных комнатах. Таковы, например, конструкции для велосипедов от Langtu. Угол наклона раскладной конструкции – от 25 градусов.

Классификация по параметрам куда более исчерпывающая. У резьбовых колонок по диаметру следующие показатели:

• 1 дюйм – внешний диаметр чашек на 30-30,8 мм, внутренний – 26,4-27 мм;
• 1,125 дюйма – 34 и 30 мм соответственно;
• 1,25 дюйма – 37 и 34 мм.

Простые безрезьбовые имеют следующие посадочные диаметры:

• 0,833 дюйма (маркер EC-32 по внешнему диаметру) – 32,7 и 26,4 мм для внешнего и внутреннего диаметра чашек соответственно;
• 1 дюйм (EC-30) – на 30,2 и 26,4 мм;
• 1,125 дюйма (EC-34) – 34 и 30 мм в диаметрах;
• 1.25 дюйма (EC-37) – на 37 и 33 мм;
• 1,5 дюйма (EC-49) – на 49,7 и 39,8 мм;
• 2,21 дюйма (EC-56) – внешний диаметр на 56 мм, внутренний не регламентирован.

Полуинтегрированные безрезьбовые колонки обладают следующими внешним и внутренним диаметрами для подшипниковых деталей:

• 1,125 дюйма (ZC-41) – на 41,3 и 44 мм;
• 1,5 дюйма (ZC-49) – на 49,7 и 39,8 мм;
• 2,21 дюйма (ZC-56) – 56 мм для внешнего диаметра;

Полностью интегрированные безрезьбовые – обладают следующим разбросом:

• 1 дюйм (IS-38) – на 38 и 26 мм;
• 1,125 дюйма – (IS-41/42/47) на 41,3, 41,8, 47 (любое из значений для внешнего диаметра) и 30 мм (для внутреннего);
• 2,05 дюйма (IS-52) – 52 мм для внешнего диаметра.

Параметры указаны на заводской упаковке с деталями.

Регулировка велосипедного руля

Проставочные кольца под вынос руля (слейсеры)

Высота руля велосипедапосадку велосипедиста

• для городских маршрутов высота руля будет выше, чем высота седла велосипеда, что обеспечивает комфортную езду на ровных участках дороги, но усложняет движение при подъёме и спуске;
• для горных и гибридных велосипедов высота руля находится в одном положении вместе с седлом велосипеда. Данная концепция обеспечивает повышенную маневренность, на разных участках дороги велосипед уверенно выполняет все команды велосипедиста, при этом обеспечивая комфортные скоростные показатели на дороге с разным видом покрытия;
• для поддержания более скоростных режимов руль располагается ниже уровня седла велосипеда, такая конструкция используется у шоссейных моделях велобайков, когда необходимо на протяжённых участках дороги обеспечить стабильно высокую скорость движения.

УСТРОЙСТВО РУЛЕВОЙ КОЛОНКИ ВЕЛОСИПЕДА, ЕЕ ВИДЫ, УСТАНОВКА И СМАЗКА

Рулевой механизм велосипеда — Узел состоящий из деталей рулевого управления служащий для управления движением.

Руль – часть где располагаются руки. Вынос –  предназначен для регулировки и индивидуальной подгонке. Труба – элемент конструкции Рулевая колонка – комплект компонентов вращения. Рулевой стакан – часть рамы, вставляются чашки и подшипники колонки.

Сборка и ремонт

Из-за простоты и низкой общей нагрузки на рулевой механизм ему не часто требуется ремонт и какое-либо обслуживание. Тем не менее, некоторые операции можно и нужно производить своими руками:

Регулярное обслуживание – хотя бы один раз в сезон следует разбирать рулевой блок и проверять состояние подшипников, очищать, если он появился, абразив из канавок качения, может пригодиться смазка. Если потребуется, своевременно менять детали.

Изменение высоты – если для без резьбовых вариантов нужны простановочные кольца, то на резьбовых рулевых колонках используются даже удлинители руля. Об этом подробнее в статье о том, как происходит регулировка руля и как его снять.

Нет ничего сложного в самостоятельной работе с рулевой колонкой. Главное, чётко следовать последовательности сборки, ведь схема достаточно проста, и не допускать перекосов при запрессовке. Для этого есть специальный инструмент, но он достаточно редок, и почти все используют простые молотки и киянки, хотя несбалансированный удар может не только повредить чашку или подшипник, но и расколоть раму.

В итоге, после каждого сеанса работы с рулевым механизмом следует проверять целостность всех деталей и отсутствие люфтов на колесе, ведь разобрать и исправить их достаточно просто.

Виды колонок велосипеда

2 — БЕЗРЕЗЬБОВАЯ – AHEADSET

Колонка состоит из верхней и нижней чашек запрессованных  в рулевой стакан с установленными в них подшипниками закрытыми пыльником. Стандартная компоновка также называется «неинтегрированной».

3 — ПОЛУИНТЕГРИРОВАННАЯ

Полу интегрированная колонка содержит промышленные подшипники. Чашки, посажены внутрь стакана, с наружи установлены пыльники

4 — ИНТЕГРИРОВАННАЯ

отсутствуют чашки, промышленные подшипники запрессовываются в раму.

Стандарты производителей

Существует множество стандартов от конкретных производителей. Иногда это попытка защитить свои модели от модификаций, иногда – действительно, новаторские нововведения, которые просто пока не стали общепринятыми, и достаточно редко это бывает интегрированная колонка – обычно один из вариантов классики.

• Campagnolo – полуинтегрированный стандарт, но составляющие ему подшипник и чашка выпускаются конической формы. Требует специальной обработки рамы.
• Perdido – отличающийся от стандартного полуинтегрированного ZeroStack на 4 миллиметра полуинтегрированный набор.
• Columbus – классический вариант Aheadset под собственный уникальный диаметр.
• Onepointfive Standard – созданный консорциумом из производителей велосипедов для экстремальных дисциплин неитегрированный стандарт под широкую рулевую трубу.

Зачем нужно устанавливать рога на велосипед

Под каждую из перечисленных колонок существует свой рулевой стакан рамы, и ни один из типов не взаимозаменяем. Итак, какие можно встретить виды стаканов:

интегрированные – вогнутая внутрь поверхность стакана, усечённые фаски. Встречается четыре размера: 1 дюйм (26.35 мм), 1 и 1/8 дюйма (41.1 мм), 1 и 1/8” Italian (41.95 мм), 1 и 1.8” FSA Standard (41.6 мм);

полуинтегрированные – абсолютно прямая труба без выпуклостей и вогнутостей, прямая фаска под 90 градусов с глубиной не менее 15 мм. Разброс размеров чуть меньше, и нет путаницы с производителями по долям дюйма: 1 дюйм (41.35 мм), 1 и 1/8” (43.95 мм), 1.5 дюйма (55.9 мм);

стандартная – аналогична полуинтегрированным размерам и форме, но обычно ещё уже и меньше. Стандарты те же, но размеры по ним другие: 1 дюйм (30.05 мм), 1 и 1/8” (33.9 мм), 1.5 дюйма (49.57 мм).

У всех размеров есть допуски от полумиллиметра до миллиметра, но их следует избегать, чтобы не появился люфт вилки, что очень негативно сказывается на качестве езды. Понятное дело, что речь об этих стандартах идёт в том случае, если колонка безрезьбовая.

Рулевая колонка – самый сложный компонент рулевого механизма горного велосипеда, но и с ней можно легко «справиться», если обладать достаточными знаниями и желанием разобраться в устройстве велосипеда. Установка и замена любой детали рулевого устройства достаточно проста, чтобы не беспокоиться о возможных поломках. Иной раз для «ремонта» потребуется просто подтянуть единственный болт. Возможны даже серьёзные изменения, например, подъём руля. В этом помогут аксессуары, такие, как удлинитель.

Заключение

Рулевая колонка – самый сложный компонент рулевого механизма горного велосипеда, но и с ней можно легко «справиться», если обладать достаточными знаниями и желанием разобраться в устройстве велосипеда. Установка и замена любой детали рулевого устройства достаточно проста, чтобы не беспокоиться о возможных поломках. Иной раз для «ремонта» потребуется просто подтянуть единственный болт. Возможны даже серьёзные изменения, например, подъём руля. В этом помогут аксессуары, такие, как удлинитель.

Долгое время на велосипедном рынке основным размером рулевой колонки было 1 1/8 дюйма, но время идет, и уже несколько лет новым стандартом стал конусный 1 1/8-1,5″ Tapered.

Если вы купили свой велосипед года три-четыре назад (или позже), то скорее всего, что у вас рулевая старого типа, и так просто поставить новую вилку с конусным штоком не получится.

Это касается тех, кто планировал со временем проапгрейдить свою простенькую вилку-имитатор на приличную воздушку. В наше время ведущие производители вело-амортизаторов уже почти полностью перешли на новый стандарт Tapered, и купить подходящий вариант стало сложно.

Точнее, вилки под старый стандарт 1 1/8″ еще продаются, но в основном это старые модели, и выбор очень небольшой, при этом цены на новые варианты с Tapered штоком могут быть дешевле. Так уже было с размером рулевой 1″, вилки под тот стандарт сначала стали дефицитом, а потом экзотикой.

Но если тогда просто физически было невозможно вставить в старую рулевую трубу более толстый шток новой вилки, то сейчас всё гораздо проще — вилку с конусным штоком 1 1/8-1,5″ можно поставить в обычную рулевую 1 1/8″. Об этом я напишу чуть ниже, а пока давайте поговорим о том, для чего вообще меняется размер рулевой.
