Принцип работы предохранительного клапана

Основные детали

Устройство регулирующего клапана Устройство регулирующих клапанов включает: корпус, крышку (головку), седло, затвор (заслонка) и шток (шпиндель) с маховиком. Иногда маховик может быть заменен на автоматическое приспособление. Все составляющие объединены посредством корпуса. Рабочая материя подается вовнутрь устройства через корпус. Шпиндель, находящийся в головке (здесь же расположен уплотняющий сальник), заставляет затвор передвигаться, в результате чего открывается или закрывается отверстие, имеющееся в седле. Рабочий состав, поступая сквозь него, выходит с другой стороны. Поток может быть прямым или заворачивать.

Предохранительный клапан: роль в системе отопления

Наиболее подверженной образованию пара, а как следствие – повышенного давления, является отеплительная система на твердом топливе. У электрических и газовых котлов инерционность гораздо ниже, вдобавок зачастую имеется автоматика, которая самостоятельно регулирует температуру в контуре.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

В большинстве не самых дорогих котлов на твердом топливе горение можно регулировать лишь вручную с помощью заслонки, но при этом теплоноситель еще какое-то время продолжит греться и приближать давление к критическим значениям – выше 3,5 бар.

Когда температура воды приблизится к точке парообразования, может начаться активное кипение. Учитывая, что теплоноситель в системе находится под давлением, точка его кипения будет несколько выше 100C, но как только кто-нибудь откроет кран и немного сбросит давление, появившийся пар начнет распирать трубы и котел изнутри. Предохранительный клапан спустит лишнее давление, но не даст воде вытечь из контура.

Виды клапанов

Существуют разные виды данных приспособлений. Они различаются особенностями работы. Рассмотрим их.

1. Автоматический – востребован для применения в малогабаритных частных домовладениях. Прибор не справится со значительными нагрузками.
2. Кинетический клапан правильно функционирует при низком давлении. Данное устройство защищает от накоплений воздуха во время сливов.
3. Комбинированный вариант – это прибор, сочетающий два вида.

Трубопровод может устанавливаться в любом направлении. И для каждого случая предусмотрен отдельный вариант. При установке воздушного клапана на канализацию следует правильно подбирать диаметр труб.Данный фактор влияет на разделение:

1. Приемный аэратор имеет диаметр 20 см. Прибор оснащен фильтром, задерживающим твердые взвеси. Такой вариант крепится на горизонтальную магистраль.
2. Шаровые устройства фиксируются на трубы с небольшим диаметром. В качестве затвора в приборе используется шаровая деталь.
3. Меж фланцевые приспособления характеризуются компактностью и небольшим весом. Изделия бывают проходными или угловыми. Затвор представлен специальной пластиной.

Стоит классифицировать изделия и по способу крепежа. Устройства могут монтироваться методом сварки. Такой вариант не подходит для жилых помещений. Для труб с небольшим диаметром подходит крепеж с муфтами.

Существующие виды: характеристики, особенности

Фановые клапаны могут еще называться аэраторами или воздушными клапанами. Делятся они в основном по своим размерам, так как в зависимости от места установки может требоваться аэратор разного размера.

Чаще всего используют клапаны двух видов:

• аэратор канализационный диаметром 110 мм — используется для централизованного стояка канализации,
• клапан диаметром 50 мм — для соединения с различными сантехническими приборами.

По типу установки и характеристикам воздушные клапаны могут быть следующих разновидностей.

1. Воздушные автоматические. Они применяются в основном в домах частного сектора, так как имеют слабую пропускную способность. Работают только на выпуск воздуха.

2. Антивакуумные. Рекомендуются к применению в любых видах труб. Могут обеспечивать впуск и выпуск воздуха.

Описание устройств

Обратный запорный клапан выглядит довольно просто. Внутри конструкции находятся следующие основные элементы:

• маленькая пружинка, выполняющая функцию задержки затворного механизма;
• затвор с уплотнителем — может изготавливаться из прочного пластика или стали;
• металлический корпус (как правило, разборной для удобства обслуживания), состоящий из двух резьбовых частей.

Сегодня существует большое количество запорных механизмов. С учетом конструкции устройство может быть дополнено следующими вспомогательными элементами:

• штоком;
• штифтом на шарнирах;
• шариковыми подшипниками;
• пружинами;
• эластомерами;
• дисковыми рычагами.

Устройство предохранительного клапана

Основной корпус клапана изготавливается из латуни методом горячей штамповки. Конструкция этого устройства относительно проста и состоит из нижеперечисленных составных частей:

• Корпус;
• Регулирующий вентиль (ручной регулятор);
• Мембрана запирающая;
• Центральный рабочий шток;
• Пружина.

Принцип функционирования клапана заключается в работе центральной пружины и мембраны, которая при сверхнормативных показателях давления сжимается и обеспечивает выход излишков пароводяной смеси через специальное отверстие для сброса. При нормальных же показателях уровня давления запирающая мембрана, выполненная из эластичных полимерных материалов, плотно прилегает к соединительному отверстию с подающим трубопроводом. Регулятор, расположенный в верхней части устройства, позволяет точно устанавливать необходимые показатели работы клапана. В некотором смысле принцип работы клапана схож с функциональностью расширительного бака. Наличие подтеков воды в районе установки предохранительного клапана свидетельствуют о его срабатывании.

Разновидности регулирующих клапанов

По типу затворного механизма арматура для контроля давления в трубопроводе разделяется на следующие устройства:

Седельный клапанКлеточный клапанЗолотниковый клапанМембранный клапан

• Седельные. Функции рабочего элемента клапана выполняет плунжер, который по своей конструкции бывает тарельчатым, игольчатым или стержневым. Он передвигается через одно или два седла арматуры, уменьшая ее проходное сечение. Односедельные модели устанавливают на трубопроводы малого диаметра, а клапаны с двумя седлами востребованы на магистралях значительных размеров.
• Клеточные. При использовании арматуры контроль и регулировка давления в трубопроводе происходят за счет затвора, который имеет форму полого цилиндра с радиальной перфорацией. Он двигается по клетке, выполняющей функции направляющего элемента и пропускного узла. Благодаря нюансам конструкции клеточные клапаны отличаются малой вибрацией и небольшим уровнем шума.
• Золотниковые. Регулирование параметров транспортируемых веществ выполняется с помощью золотника, который поворачивается на определенный угол. Управление золотниковым арматурным устройством не требует больших усилий, поскольку транспортируемые жидкие и газообразные вещества почти не оказывают сопротивления при перемещении запорного механизма клапана. Однако такая арматура не в состоянии обеспечить полную герметичность, поэтому ее не следует устанавливать на магистралях высокого давления.
• Мембранные. Перекрытие сечения трубопровода в арматуре такого типа происходит с помощью мембраны, изготовленной из эластичной резины или фторопласта. Чтобы избежать погрешностей при регулировании мембранные клапаны комплектуются специальными элементами, которые обеспечивают контроль положения штока. Среди преимуществ арматуры выделяют устойчивость к коррозии и агрессивным средам, что позволяет ее использовать в нефтехимической промышленности. Мембранные клапаны выпускаются с гидравлическим или пневматическим приводом, который бывает встроенным или выносным.

Востребованы при монтаже трубопроводов разного назначения и запорно-регулирующие клапаны, которые помимо изменения расхода транспортируемых веществ позволяют полностью перекрывать их циркуляцию. Функции запорного устройства в арматуре выполняет плунжер. При контакте с седлом в полном объеме он обеспечивает герметичное отсечение, а при частичном — уменьшение проходного отверстия.

Способы монтажа

1. Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
2. Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
3. Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
4. Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.

Технология установки

Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.

Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.

Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.

Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.

В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.

Технология монтажа клапана обратного давления воды бывает:

1. Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
2. Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.

Особенности крепления своими руками

Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:

1. Монтировать предохранительный механизм необходимо по ходу циркуляции воды. На корпусе устройства всегда находится соответствующая стрелка, которая показывает нужное направление.
2. Необходимо обеспечить доступ к конструкции для технического обслуживания при поломке. Исключение могут составлять лишь элементы, которые приварены сваркой.
3. Монтаж клапана на насос выполняется или в начале всасывающей трубы, или непосредственно перед помпой.
4. Во время установки устройства на бойлер необходимо отсоединить его от электросети, перекрыть подачу воды и опустошить емкость.
5. Если защитный механизм ставится на счетчик расхода воды, его нужно установить между вентилем и самим прибором.
6. В магистрали подачи холодной и горячей воды давление отличается, поэтому желательно на каждый трубопровод поставить отдельный клапан. В противном случае начнутся сбои температуры воды.
7. Чтобы соединения были герметичными, можно воспользоваться паронитовыми уплотнителями. Но необходимо проследить за тем, чтобы они не уменьшили диаметр отверстия трубы, иначе это увеличит давление.
8. Чтобы запорный механизм не испортился из-за некачественной воды, желательно установить перед ним фильтр очистки. Это повысит срок эксплуатации клапана.
9. Необходимо исключить чрезмерное давление любых элементов системы на корпус предохранительного клапана.

Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.

Монтаж и эксплуатация

Перед началом монтажных работ трубопровод должен быть пуст, а электрическая цепь обесточена. Мастера также рекомендуют придерживаться следующих правил:

• электромагнитный клапан устанавливается в горизонтальном положении, катушкой вверх;
• место установки может быть любым, главное, чтобы к клапан был организованный свободный доступ для дальнейшего обслуживания и ремонта;
• рекомендуется установка дополнительного фильтра для предотвращения загрязнения и повреждения деталей;
• направление движения среды должно соответствовать направлению, указанном стрелкой на корпусе устройства;
• электромагнитный клапан не должен испытывать нагрузку от трубопроводов (изгиб, сжатие и прочее);
• если клапан монтируется на улице, тогда следует его защитить от различных природных явлений – обычно хватает кожуха с подогревом для защиты от воды и низких температур;
• после монтажа клапан обязательно проверяется на отсутствие утечки.

Установка в трубопроводе

Разница в методах установки обратных клапанов заключается в способе крепления.

Самая быстрая установка – межфланцевая. При наличии двух фланцев в системе клапан вставляется между ними и через уплотняющие прокладки зажимается между фланцами.

Межфланцевый дисковый обратный клапан необходимо ориентировать только по направлению потока.

В насосных станциях применяют обратные клапаны с фланцевым креплением. При установке они крепятся через уплотнительные прокладки к фланцам трубопровода.

При установке обратного подъемного клапана необходимо следить за вертикальностью оси золотника, у поворотного обратного клапана ось поворота «захлопки» должна находиться выше оси потока.

Установка обратного клапана на воду с муфтовым креплением подразумевает наворачивание клапана на трубопровод через муфты с уплотнением. Это самый оптимальный вид крепления для жилых помещений.

Устанавливая обратные клапаны необходимо следить за направлением потока в системе. На корпусе клапана он обозначен стрелкой.

Исходя из всего вышеизложенного можно сказать, что потребителю предлагается большое количество обратных клапанов по типоразмерам, виду крепления, методу срабатывания.

Выбирая обратный клапан, следует учитывать следующие параметры: номинальное давление в системе, номинальный проходной диаметр, существующий способ крепления на трубопроводе, место установки, загрязненность пропускаемого потока.

После взвешенного анализа этих данных выбор обратного клапана не будет казаться сложной задачей.

Классификация клапанов: что такое соленоид, основные виды механизмов

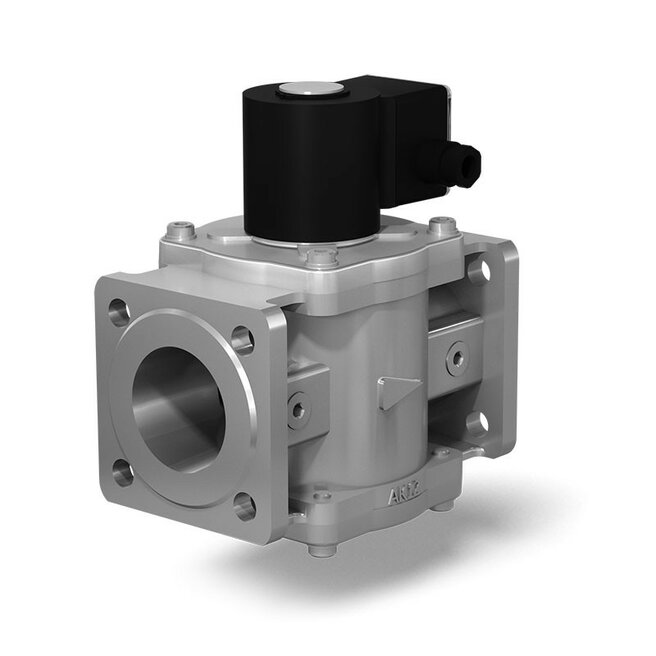

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

• типу конструкции;
• материалу, из которого изготовлена корпусная часть;
• виду уплотнителя;
• положению запора внутри, когда система находится в обесточенном состоянии;
• способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

• этилен-пропиленового эластомера;
• фторэластомера;
• бутадиен-нитрильного каучука.

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

• на одноходовые;
• двухходовые;
• трехходовые.

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.

Шум при работе

Основная неисправность клапана — это стук на холодном или горячем двигателе. Стук на холодном двигателе исчезает после повышения температуры. Когда они нагреваются и расширяются, тепловой зазор закрывается. Кроме того, причиной может быть вязкость масла, которое не течет в нужном объеме в гидрокомпенсаторы. Загрязнение масляных каналов компенсатора также может быть причиной характерного постукивания.

Клапаны могут стучать на горячем двигателе из-за низкого давления масла в системе смазки, грязного масляного фильтра или неправильного теплового зазора. Также необходимо учитывать естественный износ деталей. Неисправности могут быть в самом клапанном механизме (износ пружины, направляющей втулки, гидравлических толкателей и т. д.).

Таблица А.1

Наименование газа	k	В3 при β ≤ βкр	βкр	R
при t = 0 °С и P = 0,1 МПа (1 кгс/см2)	Дж/(кг*К)	кгс*м/(кг*°С)
Азот	1,40	0,770	0,528	298,0	30,25
Аммиак	1,32	0,757	0,543	490,0	49,80
Аргон	1,67	0,825	0,488	207,0	21,20
Ацетилен	1,23	0,745	0,559	320,0	32,50
Бутан	1,10	0,710	0,586	143,0	14,60
Водород	1,41	0,772	0,527	4120,0	420,00
Воздух	1,40	0,770	0,528	287,0	29,27
Гелий	1,66	0,820	0,483	2080,0	212,00
Дифтордихлорметан	1,14	0,720	0,576	68,6	7,00
Кислород	1,40	0,770	0,528	259,0	26,50
Метан	1,30	0,755	0,547	515,0	52,60
Хлористый метил	1,20	0,730	0,564	165,0	16,80
Окись углерода	1,40	0,770	0,528	298,0	30,25
Пропан	1,14	0,720	0,576	189,0	19,25
Сероводород	1,30	0,755	0,547	244,0	24,90
Сернистый ангидрид	1,40	0,770	0,528	130,0	13,23
Углекислый газ	1,31	0,755	0,545	189,0	19,25
Хлор	1,34	0,762	0,540	118,0	11,95
Этан	1,22	0,744	0,560	277,0	28,20
Этилен	1,24	0,750	0,557	296,0	30,23

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

• корпуса;
• золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
• уплотнительной прокладки;
• пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Различия в конструкциях

Устройство различных предохранительных клапанов может различаться. Так, большая часть арматуры выпускается с одним седлом. Можно встретить и конструкции, в которых два седла (и два штока с пружинами) установлены рядом.

По отношению высоты подъема запорного элемента к его диаметру различают:

• малого подъема: до 1/20;
• среднего подъема: до 1/4;
• полного подъема: свыше 1/4.

Чем выше степень подъема, тем быстрее срабатывает устройство. Малоподъемные модели применяются для жидкостей, там, где не требуется сбрасывать большие объемы для снижения давления до нормального. В них высота подъема пропорциональна напору среды. Полноподъемные называют также двухпозиционными. Они имеют два положения: «Открыто» и «Закрыто» и предназначены для:

• жидкостных систем высокого давления;
• газов.

Такая конструкция позволяет быстро сбросить значительный объем газа или жидкости и применяется в особо ответственных установках и технологических комплексах.

Самые серьезные конструктивные различия наблюдаются в способах приложения нагружающей силы к запорному органу.

Пружинные клапаны

Наиболее распространены в бытовых системах- водонагревательных, водопроводных, отопительных. Золотник прижимается к седлу силой сжатой пружины. Изменяя степень предварительного сжатия пружины регулировочным винтом, можно настраивать ее на разные предельные значения. Многие модели снабжаются рычагом принудительного ручного открытия затвора для того, чтобы время от времени проверять работоспособность. Для устройств, работающих в опасных и вредных для здоровья средах, ручная контрольная продувка не предусматривается. Пружины, седла и камера устройств, работающих в агрессивных жидкостях и газах, покрывается специальными антикоррозийными покрытиями.

Шток, проходящий через корпус, уплотняется двойным сальником из особо стойких материалов (специальные сорта резины, фторопласт), исключающим в нормальных условиях проникновение агрессивных веществ в помещение.

Рычажно-грузовые клапаны

Такие конструкции для противодействия силе напора используют силу земного притяжения. Они могут монтироваться только в строго определенном производителем положении относительно горизонта и не допущены к применению на транспортных средствах и других подвижных объектах. Вес груза передается через рычаг штоку золотника, уравновешивая его до тех пор, пока давление в трубопроводе ниже порогового.

Чтобы избавиться от этих эффектов, и применяют двухседельные клапаны, каждый из которых невелик по габаритам и весу. Регулировка таких устройств проводится добавлением или удалением части груза, размещенного на рычаге. Они отличаются стабильностью параметров работы и отсутствием эффекта старения пружин, снижающих их упругость.

Магнито-пружинные клапаны

Современные конструкции относятся к изделиям непрямого действия. Запорный элемент приводится в действие соленоидом. В нормальном положении электромагнит прижимает его к седлу, а по достижении предельного напора автоматика управления отключает напряжение на катушке индуктивности. Давление среды отжимает золотник и затвор открывается.

В другой конструкции прижатие осуществляется мощной пружиной, а по достижении порогового значения напора управляющая команда включает соленоид, и он поднимает клапан.

Существует исполнение, в котором соленоид и прижимает золотник, и отжимает его под действием противоположно приложенного напряжения. В случае отключения питания устройство продолжает работать как обычное пружинное.

Главное преимущество магнитных устройств — для задания порогового значения нет необходимости в физическом доступе к арматуре. Порог можно изменить в настройках программы управления в зависимости от текущей ситуации или особенности данной стадии технологического процесса.

Такие конструкции стоят существенно дороже своих механических аналогов, но многократно окупают себя в сложных промышленных установках с большим чистом параметров и влияющих друг на друга элементов.

Особенности конструкции

Материал корпуса

Самым распространённым материалом из которого делают корпус обратного клапана латунь. Данный материал обладает высокой устойчивостью к воздействию химических веществ, которые могут находится в воде (минеральные соли, кислород, соединения железа, марганец сера и другие).

титан, чугун, сталь, бронза в основном применяется в промышленных системах

Пластик применяют в полипропиленовых трубопроводах с температурой воды до 90 градусов

Резиновая или силиконовая уплотнительная прокладка.

Устройство обратного клапана

Затворный элемент

Бывает в форме шара, конуса, «тарелки». Также в насосных станциях и в системах водоснабжения используются двухстворчатые обратные клапаны. У них затвор в форме двух полукруглых фрагментов. Чаще всего изготовлен из латуни

Возвратный механизм.

Что бы вернуть затвор закрытое состояние, в устройстве имеется пружина

Для изготовления пружины (важного элемента затвора) чаще всего используют нержавеющую сталь. Но также есть модели где под давлением затвор поворачивается на шарнирах

Конструкции регулирующих органов

Односедёльные и двухседёльные

В седёльных клапанах подвижным элементом служит плунжер, который может быть игольчатым, стержневым или тарельчатым. Плунжер перемещается перпендикулярно оси потока среды через седло (или сёдла), изменяя проходное сечение. Наиболее часто встречаемые — двухседёльные клапаны, так как их затвор хорошо уравновешен, что позволяет их применять для непрерывного регулирования давления до 6,3 МПа в трубопроводах диаметром до 300 мм, при этом используя исполнительные механизмы меньшей мощности, чем односедёльные. Односедёльные клапаны применяются чаще всего для небольших диаметров прохода из-за своего неуравновешенного плунжера. Также преимущество двухседёльных клапанов состоит в том, что такой конструкцией гораздо легче обеспечить требуемую для запорно-регулирующей арматуры герметичность с помощью плунжера, имеющего специальный регулирующий профиль для контакта с одним седлом, а для посадки в другое седло — уплотнительную поверхность для более плотного контакта.

Клеточные

Затвор клеточных клапанов выполняется в виде полого цилиндра, который перемещается внутри клетки, являющейся направляющим устройством и, одновременно, седлом в корпусе. В клетке имеются радиальные отверстия (перфорация), позволяющие регулировать расход среды. Ранее такие клапаны назывались поршневыми перфорированными. Клеточные клапаны за счёт своей конструкции позволяют снизить шум, вибрацию и кавитацию при работе арматуры.

Мембранные

В клапанах этого типа используются встроенные или вынесенные мембранные пневмо- или гидроприводы. В случае встроенного привода расход рабочей среды напрямую изменяется за счёт перекрытия прохода в седле гибкой мембраной из резины, фторопласта или полиэтилена, на которую воздействует давление управляющей среды. Если привод вынесен, то перестановочное усилие передаётся через мембрану на опору штока клапана, а через него на регулирующий орган; когда давление управляющей среды сбрасывается, пружина возвращает мембрану в начальное положение. Чтобы усилия от среды и сила трения в направляющих и уплотнении не приводили к снижению точности работы клапана, в такой арматуре часто используются дополнительные устройства — позиционеры, контролирующие положение штока. Мембранные клапаны могут быть как одно-, так и двухседёльные. Основным достоинством таких клапанов является высокая герметичность подвижного соединения и коррозионная стойкость материалов, из которых изготавливаются мембраны, что позволяет обеспечить хорошую защиту внутренних поверхностей арматуры от воздействия рабочих сред, которые могут быть агрессивными.

Золотниковые

В этих устройствах регулирование расхода среды происходит при повороте золотника на необходимый угол, в отличие от других клапанов с поступательным движением штока или мембраны. Такие клапаны применяются, как правило, в энергетике и имеют альтернативное название «регулирующий кран», так как по принципу действия принадлежат к кранам.

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

• На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
• Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
• После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
• Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.
