Установка биксеноновых линз в фары h4. пошаговое руководство

На что следует обращать внимание при выборе биксеноновых линз

Приняв решение об установке ксеноновых линз в качестве замены стандартным лампочкам, следует определиться с оптимально подходящим для конкретного автомобиля вариантом. Для этой цели следует уяснить следующие нюансы:

• в каком конкретно порядке снимаются и устанавливаются фары;
• лампы с каким типом цоколя используются в фарах (наиболее часто встречается Н4, но нельзя исключать возможности применения других типов);
• каков размер места установки лампочки в полости блок-фары, обеспечивающей головной свет (речь идёт о ширине, высоте и глубине);
• как осуществлена установка рассеивателя в полости фары, а в том случае, когда он рифлёный, то рекомендуется произвести его замену на аналог, не имеющий рифления.

Определившись с вышеперечисленными нюансами, можно приобретать биксеноновые линзы. На сегодняшний день практикуется использование двух поколений линз: 1G или 3G. Единственным существенным различием между ними является их размер. Так, 3G имеет не только большие габариты, но и вес. Именно этим обусловлена необходимость определения размеров блок-фары. Приобретать линзы следует со следующей укомплектовкой:

• линзы, крепления и лампы в сборе – 2 штуки;
• блоки розжига – 2 штуки;
• реле включения дальнего света – 2 штуки;
• комплекты проводки – 2 штуки;
• скотч-локи;
• детали крепежей;
• хомуты;
• автомобильный герметик;
• инструкция.

Оптимальным считается использование ксеноновых ламп, мощность которых равна 4300 К.

Установка биксеноновых линз своими руками

После приобретения комплекта линз и блоков розжига позаботьтесь, чтобы под рукой у вас были:

• ключ (головка) на 10;
• крестовая отвёртка;
• шлицевая отвёртка;
• картонный ящик (чтобы в него могла поместиться фара);
• строительный фен;
• специальный герметик для вклейки стёкол (лучше ABRO WS-904);
• канцелярский нож;
• дрель с набором свёрл;
• набор надфилей;
• саморезы по металлу;
• чистые тканевые перчатки;
• автомобильный двухсторонний скотч;
• монтажные стяжки;
• мелкая наждачная бумага и чёрная матовая аэрозольная краска (не обязательно).

Демонтаж и разборка фары

Порядок выполнения работ:

1. Устанавливаем автомобиль на ровной поверхности, открываем капот.
2. Отсоединяем минусовую клемму от аккумуляторной батареи.
3. Каждая фара крепится к кузову двумя болтами и одной гайкой. Откручиваем их поочерёдно ключом на 10.

Откручиваем два болта и гайку

Откручиваем крепление «реснички»

Отверткой снимаем две скобы

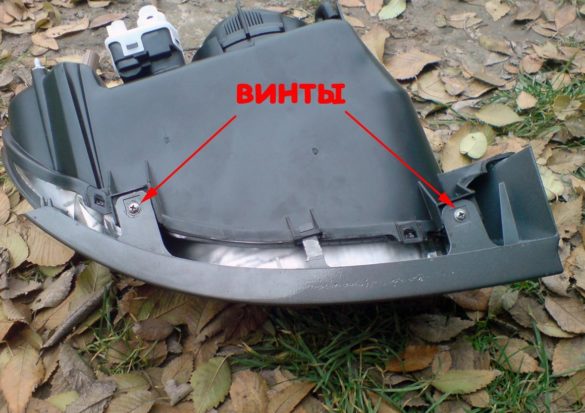

Крестовой отверткой откручиваем винт

Для того чтобы размягчить герметик, фару необходимо нагреть строительным феном

при помощи шлицевой отвертки аккуратно отсоединяем стекло от корпуса

Крестовой отверткой откручиваем винт крепления «маски»

Удаляем герметик при помощи шлицевой отвертки

Крестовой отверткой откручиваем три винта и снимаем лампу с колпачком и пружиной

Выводим провода питания за корпус

Покраска рефлектора, примерка и установка линз

Некоторые владельцы машин покрывают отражатель тёмной краской. Так фара приобретает более агрессивный вид, а «ангельские глазки» становятся более выразительными.

Красить рефлектор необязательно

По сути, отражатель нам больше не нужен, но красить его или нет — решать вам. Перед покраской его внутреннюю поверхность нужно обработать мелкой наждачной шкуркой, чтобы краска ложилась ровным слоем и не стекала. Красим рефлектор в два слоя. После покраски рефлектор необходимо просушить. Если же вы решите, что чёрный отражатель не впишется в экстерьер вашего автомобиля — оставьте все как есть.

При желании отражатель можно покрасить в темный цвет

Важно: все работы, связанные с монтажом линз и ксеноновых ламп, нужно производить в тканевых перчатках, чтобы не загрязнить их!

Порядок действий по их установке следующий:

Все работы, связанные с монтажом линз, производим в тканевых перчатках

С обратной стороны прикручиваем линзу специальной гайкой

Блок розжига «ангельских глазок» приклеиваем на двухсторонний скотч

Выводим провода наружу

Монтаж блоков розжига

Осталось решить ещё одну задачу — где разместить блоки розжига для наших линз. Чтобы они не мешались, лучше их установить под самими фарами. Для этого необходимо просверлить пару отверстий в каждом из установочных рёбер. Блоки ставим под ними, фиксируя монтажными стяжками.

Блоки розжига устанавливаем под фары

Далее сверлим отверстия под крепление провода «массы» для каждой из фар.

Лучшие места для крепления проводов массы — кронштейны воздушного фильтра и аккумулятора

Лучшие места для этого — кронштейны воздушного фильтра и аккумуляторной батареи.

Установка фар и проверка и работы

Порядок выполнения работ:

1. Устанавливаем фары на их посадочные места. Фиксируем при помощи болтов и гаек.
2. Подсоединяем электропроводку.
3. Подключаем минусовой провод к аккумулятору.
4. Включаем зажигание и проверяем работу наших новых фар.

Включаем зажигание и проверяем работу новых фар

Регулировка света фар

Для того чтобы добиться максимальной эффективности головного освещения, просто установить линзы в фары недостаточно. Их нужно ещё и правильно настроить. Для этого потребуются вертикальная стена с ровным участком перед ней длиной не менее 7,5 м, рулетка, а также что-нибудь для разметки (тёмный скотч, толстый маркер, мел).

Порядок регулировки следующий:

1. Подъезжаем автомобилем максимально близко к стене.
2. На стене проводим вертикальную линию, соответствующую вертикальной оси автомобиля.
3. Отъезжаем от стены на 7,5 м.
4. При помощи рулетки определяем расстояние от поверхности земли до центра одной из линз. Записываем или запоминаем этот показатель.
5. Измеряем расстояние от линзы до вертикальной оси автомобиля. Записываем и эти цифры.
6. На стене определяем точку, находящуюся чётко на уровне фар. Для этого используем данные, полученные при выполнении п. 4 и 5.
7. От этой точки отступаем вниз 3,5 см и проводим горизонтальную линию.
8. На неё опускаем две перпендикулярных линии, соответствующие центрам линз.
9. Настраиваем фары, используя корректор так, чтобы пучок направленного света ложился ровно на точку пересечения горизонтальной линии с перпендикулярами.

Точки света фар должны совпадать с пересечениями вертикальных линий с горизонтальной

Линзы в фары как установить правильно?

Многие автовладельцы задавались вопросом о том, как установить линзы в фары своего автомобиля. Для чего это вообще нужно и почему эта процедура для некоторых так важна, а также есть ли в этом вообще какой-то практический смысл – мы сейчас разберемся. Все современные легковые автомобили оснащаются тремя видами фар, которые отличаются своим строением:

• параболические;
• прожекторные;
• FF-дефлекторы.

Первый тип фар считается базовым и состоит из источника света и отражающей параболы. При этом строении светящийся элемент устанавливают по центру. Расширение и рассеивание луча обуславливается за счет параболы.

линзы в фары

Второй тип фар – параболические фары. Это не дальние родственники рефлекторных фар, но они отличаются другим типом отражателя. В этом случае рефлектор имеет форму правильного эллипса. Этот подход позволил создать два световых потока, которые собираются воедино за счет линзы.

Третий тип фар имеет отражатели произвольной формы и многосекционную составляющую. Смысл в том, что каждая секция создает свой поток света, которые собираются в общий пучок достаточно высокой мощности. Этот тип и прожекторный отличаются высоким показателем КПД, который равен около 50%. Первый тип фар имеет вдвое меньший КПД – всего 25-27%.

Как устроена фара?

Как устроена фара?Как устроена фара?

Прежде чем приступать к установке линз в фары вам нужно разобраться в устройстве этого изделия. Линза требуется для многократного усиления света, формирующегося на сравнительно небольшой площади отражателя. Конструкция фары с линзой имеет следующий вид:

• экран или шторка;
• корпус;
• линза;
• эллипсовидный отражатель.

Примерно так же устроен обычный повседневный проектор. При подобной конструкции первый фокус формируется эмиттером света, а второй появляется при работе с отражателем. Часть света после этого обрезает экран и остатки проецируются через выпуклую линзу.

Комплект линз

По причине необычной работы линзы существуют некоторые правила ее нормального использования:

Так как часть счета обрезает экран, остальная часть должна быть строго направлена и правильно сфокусирована. Для этого и нужна линза, поэтому даже малейшее ее отклонение от нормального положения может привести к ослеплению водителей, едущих вам навстречу.
Еще один нюанс заключается в стандартизации установки оптики, по которой линзы можно устанавливать только на машины с системой регулировки фары.
Линза должна быть идеально чистой, иначе ослепление может быть очень усилено

Таким образом, важно иметь омыватели в бампере.

Процесс монтажа

Первое, что следует сделать для установки линз – это снять фару с машины. В этом нет ничего сложного, если вы будете делать все по инструкции к вашему авто. Далее фару нужно разобрать. Предварительно ее лучше разогреть примерно до 300 градусов. Клей, который скрепляет корпус со стеклом, при этом размягчится. Ни фары, ни ее внутренности при этом не пострадают.

Видео: Установить билинзы самому и не оплашаться — ВИДЕОУРОК

Следующий шаг на пути к установке линз – прогрев фары для снятия стекла. Для этого вам поможет фен. На нем выставьте необходимую температуру и аккуратно начните прогревать стыки соединения корпуса и стекла.

Чтобы наверняка размягчить клей нужно хорошенько прогреть стыки, пройдясь по контуру не меньше пяти раз. Правильный и аккуратный разогрев предполагает свободное снятие стекла, без всяких усилий и изломов стекла.

Третий шаг заключается в снятии отражателя фар, а также демонтаже металлических креплений отражателя. Следует отметить, что последний шаг делают для того, чтобы в будущем вы смогли регулировать ближний и дальни свет. Это же зависит от линзы, поэтому при покупке уточняйте наличие данной функции.

Четвертым этапом установки линз является изготовление кронштейнов подходящего размера и типа, а также сборка их с линзой в один механизм. После этого бережно поместите линзу в фару, совместив кронштейн и крепежные болты. Установите линзу на место и при необходимости доработайте внутренности фары.

Пятый шаг предполагает некоторую хитрость. Чтобы сохранить функцию регулировки фар в штатном состоянии, оставьте немного пустого пространства между подложкой линзы и самой линзой.

Затем сделайте экран, который должен полностью перекрывать два этих элемента и располагаться внахлест. Последний шаг предполагает сборку готовой фары в той же последовательности, как ее разбирали. Можно сказать, что перед установкой линзы в фару нужно оценить свои возможности.

Процедура не самая простая и вы можете сделать что-то не так, поэтому если вы в чем-то не уверены, лучше отправляйтесь в мастерскую и заплатите специалистам за профессиональную и качественную установку линзы, которую можете купить в этом же СТО или отдельно.

Как поставить линзу в фару

Залогом вашей безопасности во время вождения является – освещение. Сейчас придумано столько разных видов фар с разными характеристиками, что вы попросту запутаетесь при выборе фары на свой автомобиль. Поэтому производители поступили гораздо разумнее и начали выпускать специальные линзы при помощи, которых освещение ваших фар усиливается, иногда используются ксеноновые и биксенновые линзы. Они существенно улучшают свойства светового потока и многое другое. Чтобы самостоятельно ее установить, нужно попросту вставить линзу в отражатель фары.

1)сами линзы;2)несколько отверток;3)перчатки;4)паяльник и пластик;5)промышленный фен

Инструкция по установке линзы в фару

1. Для начала снимем и полностью разберем фары с вашего автомобиля. Рекомендуем вам пользоваться руководством по ремонту во время снятия фар. Чтобы разобрать фару нужно прогреть ее промышленным феном. Если этого не сделать, то вы не сможете снять фару, так как она приделана специальным герметикам. А при нагревании этот герметик расплавится. Как только он расплавился, вы должны отделить стекло (т.е. прозрачный пластик) от корпуса фары. Старайтесь избегать лишних усилий.

2. Для того, чтобы герметик начал плавиться нужно установить температуру 300С, после этого начинайте постепенно нагревать стыки стекла с корпусом. Фен нужно держать примерно на высоте 2-3 см от самой фары, проведите по стыку стекла с корпусом несколько раз. Проходить весь периметр стыка нужно примерно за минуту. После того как вы все это сделали, вы можете рассоединить стекло фары от корпуса, поддев его отверткой.

3. При покупке линз обязательно проверьте наличие соленоидов для переключения света с дальнего на ближний и наоборот, еще следует удостовериться в наличии разъемов, проводов, крепежных элементов для ламп. После того как вы разобрал фару, нужно снять отражатель, который обычно держится на болтах. Чтобы сохранились функции регулировки фар, необходимо снять крепления отражателя и самим сделать переходники для крепления к ним линз.

4. Чтобы изготовить требуемые кронштейны возьмем лист алюминия либо нержавеющей стали. Толщина должна быть такой, чтобы готовый переходник хорошо удерживал на месте линзу. Замерим расстояние между отверстиями на линзе и вырежем их.

5. Теперь вы можете собрать линзу с креплениями в единую конструкцию. Винты очень сильно не затягивайте. Чтобы точно установить крепежи установите линзу в фару. После того как крепежи совпадут с регулировочными винтами, вы можете до конца затянуть крепления. Но нужно проклеить каждый винт, чтобы он не вывинчивался от вибраций.

6. После того как вы установили линзу с окантовкой на место, нужно подогнать внутреннюю часть фары под линзу. Если необходимо, то вы можете сделать несколько вырезов сверху или бокам. Если осталось излишнее пространство, вы можете закрыть его кусками пластика, заранее припаянными к штатным деталям. Если вы хотите то вы можете самостоятельно затонировать фары автомобиля, для этого нужно окрасить подложку (т.е. рамку отражателей) темной краской из аэрозоля. Это может сделать любой трезвый водитель.

7. Чтобы сохранить функцию регулировки фар, ненужно до конца закрывать стык линзы с подложкой. Для этого нужно изготовить экран, который будет перекрывать зазор между ними. Вам будет нужен паяльник и пластик. Примерьте сделанный экран на фару, прикройте все подложкой и включите свет. Ни один луч света не должен проходить мимо линзы.

8. Вам осталось собрать фару так же как вы ее. Снова прогреть герметик промышленным феном пока он не расплавится, снова соединить стекло и корпус фары, придавливая стекло к корпусу со средним усилием. В местах плохого соединения прогрейте герметик по новой и прижмите немного сильнее.

Если Вы собираетесь использовать ксеноновые линзы, помните, что подобная переделка штатной оптики чревата потерей прав при встрече с сотрудником ГИБДД.

Как правильно установить своими руками

Установить новую линзу в фару своими руками не так уж и сложно. Главная трудность — найти и приобрести линзы с нужным типом цоколя. Иногда случается так, что для определённой модели автомобиля невозможно найти понравившуюся конструкцию с корректным цоколем. В этом случае на помощь приходят переходники. Если же вы уже выбрали и приобрели оптику, дело осталось за малым.

Так выглядят новые линзы для автомобильных фар

Необходимые инструменты

Прежде чем начать монтаж линзы, приготовьте все необходимые инструменты. К ним относятся:

• Набор отвёрток разных диаметров (убедитесь, что среди них есть шлицевые и крестовые);
• промышленный фен или другой источник высокой температуры (иногда используется обычная духовая печь, которая есть практически в каждой квартире);
• пассатижи;
• Перчатки для защиты рук.

Процесс установки

После всех выборов, раздумий и приготовлений, пришла пора установить новые линзы.

В первую очередь следует вынуть фары. Этот процесс различается в зависимости от модели автомобиля. Как только фары окажутся у вас в руках, их нужно протереть от пыли и грязи, а затем разобрать. Прочный герметик не даст вам просто так отделить стекло, поэтому фару необходимо нагреть при температуре 300 градусов. Обычно для этого используют промышленный фен, однако, если его у вас не нашлось, можно воспользоваться обычной духовкой. Для надёжности, застелите противень полотенцем и отправьте фару разогреваться на 5–7 минут.

Следующий этап — отделение стекла. Сделать это можно используя широкую отвёртку. Если вы правильно нагрели фару, сделать это будет довольно легко. Не забудьте надеть защитные перчатки.

Так выглядит фара после разборки

Далее необходимо вынуть отражатель и все его крепления. Это нужно при установке билинз. После этого вставьте линзу и пропустите провода сквозь отверстие для штатной лампы. Прочно зафиксируйте её, при необходимости, воспользуйтесь переходником.

Теперь можно приступать к сборке фары. Прежде чем вернуть стекло, тщательно протрите его изнутри. Нанесите тонким слоем герметик на корпус. Если процесс разборки и установки затянулся или вы отвлеклись, и за это время фара успела остыть, слегка прогрейте её. После этого установите стекло на своё место и верните все необходимые внешние элементы. Для полного высыхания вам понадобится до 8 часов. Однако для надёжности отложите установку фары на следующий день.

Спустя сутки обновлённая фара готова. Осталось лишь вернуть её на своё место в корпусе автомобиля и подключить питание.

Настройка линзы

Однако установка линзы — это только половина дела

Очень важно правильно отрегулировать её. Наверняка вы встречали на дорогах автомобили с ярким пучком света, слепящим всех вокруг себя

Возможно, вы даже думали, что водитель перепутал ближний свет с дальним. На самом деле чаще всего это лишь неправильно установленные ксеноновые линзы. При ярких источниках света даже незначительное отклонение может привести к искажению светового потока.

Слишком яркий ксенон может слепить встречных водителей

Поэтому после монтажа линз не поленитесь и отрегулируйте свои фары. Для этого необходимо совершить несколько несложных действий.

Найдите вертикальную стену и пустой участок дороги перед ним

Важно, чтобы дорога была ровной, без заметных ям и холмов.
Поставьте автомобиль носом максимально близко к стене.
Проведите прямую вертикальную полосу вдоль центра вашей машины.
Отдалитесь от стены не менее чем на 7 м.
Измерьте расстояние от поверхности земли до линзы. Запишите полученные цифры.
Измерьте расстояние от линзы до центральной оси машины

Запишите полученные цифры.
Определите точку на стене, находящуюся точно на уровне ваших фар. Для этого воспользуйтесь цифрами из пунктов 5 и 6.
Проведите горизонтальную полосу строго на 5 см ниже этой точки.
Проведите две перпендикулярные полосы. Точкой пересечения должна быть цифра из пункта 6.
Если в фаре установлены две раздельные линзы для ближнего и дальнего света, необходимо провести замеры для каждой из них. Соответственно, на стене получится две горизонтальные и две вертикальные полосы.

Для того чтобы было понятнее, как и где рисовать линии, рассмотрим ситуацию на примере. Допустим, линзы располагаются на высоте 30 см от земли. Расстояние от линз до центра автомобиля — 70 см. Значит, горизонтальная полоса на стене должна располагаться на высоте 25 см, а перпендикулярные ей вертикальные полосы в 70 см от проведённой в самом начале оси.

Вам нужно настроить фары таким образом, чтобы пучок света падал ровно на точку пересечения полос с каждой стороны.

Если этот процесс кажется вам слишком сложным, есть смысл доверить его профессионалам, так же как и монтаж самой линзы. Специалисты сервиса сделают это качественно и в короткие сроки.

Стандартные схемы подключения

Допустим, фара с биксеноновым модулем уже смонтирована. Затем, после подключения, её настраивают регулировочными винтами. А пока рассмотрим, как выглядят схемы, рекомендуемые изготовителем и актуальные для биксенона.

Контакты съёмной колодки

Колодка, предназначенная для ламп H4, оснащается тремя контактами. Один из них – это «масса». Шнур, идущий к контакту массы, всегда будет в чёрной изоляции.

Возможно, у владельца есть два блока розжига и одно 5-контактное реле. Тогда подключение можно выполнить, реализуя простую схему:

Схема с одним общим реле

Как видите, из двух разъёмов H4 здесь используется только один. Другой нужно заизолировать.

Изготовитель чаще предлагает в комплекте не только блок розжига, но и модуль управления. Фары тогда подключают по следующей схеме:

Схема с раздельными блоками управления

С каждой линии, питающей габариты, блок может считывать дополнительные данные. Впрочем, подключение этих линий выполнять не обязательно.

Проводя монтаж, придерживайтесь советов:

1. Мощный предохранитель (30 А), показанный на большинстве схем, устанавливать не придётся – он есть в штатной проводке. Просто, подключайтесь к той линии, которая питает фары, а не дополнительные аксессуары;
2. Высоковольтные провода, которые идут от блока розжига к фаре, не должны касаться металлических поверхностей. Ещё эти провода нельзя сгибать в петлю – используйте S-образную укладку;
3. Добившись того, что фары включаются, обязательно проведите настройку юстировочными винтами.

Эксплуатировать авто без корректора света фар сегодня запрещено законом. В большей степени это относится к «ксеноновым» источникам света. Делайте выводы.

Большой вред любым дуговым лампам наносит простое действие – их частое включение и выключение. Поэтому, в режиме ближнего света старайтесь не «моргать» фарами никогда. А вот к дальнему свету это не относится – в таком режиме переключается только электропривод.

Особенности ксенона

Автопроизводители всегда стремились снизить недостаточную видимость в темноте при езде на машине. Поэтому разработка ксеноновых ламп стала настоящим прорывом на авторынке. Что такое ксенон? Он является инертным газом. У лампы с такой «начинкой» совсем другой принцип работы по сравнению с обычной лампой накала. Освещение возникает из-за появления электрической дуги. За ее создание отвечают специальные блоки розжига, входящие в комплект ксеноновых фар. Они производят импульсы напряжения с образованием мощного яркого свечения.

Рекомендуем: Как правильно надеть чехлы на сиденья автомобиля – простая инструкция для водителей

Теперь давайте разберемся, что же такое биксеноновые фары и в чем отличие от ксенона. Они работают по единому принципу свечения, но биксенон выполняет двойную функцию и может работать в режиме ближнего и дальнего света. Помимо оптического стекла и светового рефлектора, модель снабжена подвижной шторкой, обеспечивающей переключение светового потока с ближнего на дальний и обратно. К тому же срок службы газоразрядных фар в 2-3 раза дольше галогенных, а и светят они намного ярче.

Однако установка любого ксенона требует соответствия 3 важным факторам. Отсутствие одного из них сделает монтаж специальных линз малоэффективным занятием. Итак, автомобиль должен быть оснащен:

• фарой с прозрачным, а не рифленым стеклом, потому что неровности рассеивают световой луч, а ксеноновый поток намного мощнее обычной «галогенки».
• омывателем фар, ведь его использование предотвратит рассеивание света по разным направлениям;
• автоматический корректор фар, который обеспечивает их слаженную работу.

Благодаря ксеноновым лампам езда на машине станет более безопасной и позволит своевременно обнаружить препятствие и предпринять нужные меры. Спектр излучения станет непрерывным, приближенным к солнечному. К тому же регулировать фары будет намного проще. Приятным бонусом является то, что если автомобиль начинает «подпрыгивать» на неровностях дороги, фары не потухают и не мигают.

Что представляют собой биксеноновые фары

Ксеноновое освещение – фонари или фары, в которых установлены специальные газоразрядные лампы, в них отсутствует спираль накаливания. За счет конструктивных особенностей осветительных элементов создается направленный пучок света, для улучшения эффективности светового потока ксенон используется вместе с линзами. Основные преимущества ксеноновых фар перед галогеновыми:

• направленный поток света;
• экономичное потребление электроэнергии;
• более яркое освещение.

Направленный световой поток меньше ослепляет встречных водителей, потому что направлен на дорогу и не рассеивается. Ксеноновые лампы в основном применяются для ближнего света, яркий лучевой поток не всегда целесообразно использовать для дальнего освещения. Биксенон используется в качестве комбинированного света (лампы переключаются как на дальнее, так и на ближнее освещение), переключение светового потока происходит за счет перемещающегося электрода внутри колбы. Также изменение «дальний/ ближний» можно осуществить с помощью установки перемещающейся шторки или экрана, часто штатная биксеноновая оптика оснащается автоматической системой управления фарами.

Рассмотрение ситуации с юридической точки зрения

Бытует мнение, что использование ксеноновых фар в России запрещено. Разумеется, это не так. Если ксеноновые фары изначально были в заводской конструкции, никто и никогда не придерётся к ним. А вот насколько законна установка новых линз? Или установка иного источника освещения? Этот вопрос довольно щекотливый, так как многие водители тюнингуют свои фары, не соблюдая законодательство РФ.

Таким образом, устанавливая газоразрядные (ксеноновые) лампы в фары, предназначенные для галогенных источников света, вы нарушаете закон, так как подвергаете опасности себя и других участников дорожного движения.

Исходя из этого, управление транспортным средством с фарами, предназначенными для использования с лампами накаливания, в которых установлены газоразрядные источники света, должно квалифицироваться сотрудниками Госавтоинспекции как административное правонарушение, предусмотренное частью 3 статьи 12.5 КоАП РФ (режим работы световых приборов не соответствует требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения). Эксплуатация транспортных средств запрещается в порядке, предусмотренном частями 2, 2.1, 4 статьи 27.13 КоАП РФ (со снятием государственных регистрационных знаков).

Разъяснения Департамента обеспечения безопасности дорожного движения МВД РФ от 20 февраля 2010 г. «Об использовании «ксеноновых» фар»

Несоответствие линзы типу фар может быть замечено инспекторами ГИБДД или выявлено во время прохождения техосмотра. Поэтому, если вы всё же решили перейти на ксеноновые лампы, лучше всего будет купить новые фары, предназначенные для этого типа освещение. Конечно, это обойдётся вам значительно дороже, но в противном случае вы можете быть лишены водительских прав на срок от 6 месяцев до года.

S-BLL › Блог › Как подключить ксенон, биксенон, биксеноновые линзы

Как подключить ксенон в автомобиле. Если в вашей фаре установлен галоген и вы купили ксенон то у вас два варианта подключения: 1) напрямую к штатным проводам. В случае такого подключения возможно вы столкнетесь с нестабильной работой ксенона, оплавлению (возгоранию) штатных проводов, контактов штатного реле и подрулевого переключателя света. Не рекомендую!

2) через набор проводов для подключения ксенона ali.ski/vQ-pb

Это наиболее правильный и безопасный вариант подключения. В таком случае питание идет на прямую от аккумулятора, минуя штатную проводку. С штатных проводов подаётся только сигнал на включение выключение света

Сообщений 1 страница 30 из 43

Поделиться125 декабря, 2009г. 12:54:51

Вопрос по подключению билинз 1 поколения.Если я не хочу подключать неон и не использую китайские блоки розжига , а оставляю те , что у меня сейчас стоят, как подключить шторку?В смысле можно ли её подключить параллельно дальнему, а всю эту проводку с коробочками-контроллерами не использовать .Какими проводами из четырёх в разъёме управляется шторка?Оптика у меня раздельная.

Отредактировано Харитос (25 декабря, 2009г. 12:58:13)

Харитос вопрос изобилует противоречиями .

т.к. шторка и вид блоков используемых уж НИКАК не связаны

Поделиться425 декабря, 2009г. 20:13:27

romkaЯ использую блоки розжига свои (МТФ) через переходник на китайские лампы. Шторка понятно тут не при чём.Неон не хочу включать.( по описанным тобою причинам)Шторка должна работать.( иначе на кой весь сыр-бор) как её подключить.Если шторку можно подключить не используя контроллер дальнего , то как? Я хочу как можно меньше лишних проводов.проводка к линзе заточена под Н4 , а у меня оптика раздельная.Вроде объяснил чего хочу

Отредактировано Харитос (25 декабря, 2009г. 20:17:39)

Поделиться525 декабря, 2009г. 20:17:49

ну в Брянске люди подключали СТАНДАРТНУЮ ПРОВОДКУ АВТО

цель была . воообще откажаться от поводки с комплекта на авто с раздельной оптикой

в итоге все получилось, а вот по шторке

  Дергание при трогании с места

Отредактировано Харитос (25 декабря, 2009г. 20:31:33)

Поделиться1111 января, 2010г. 19:08:41

Вот я и нашел что искал.

Роман, надо бы в поднебесную сообщить об ихнем косяке, что народ будет городить огород себе под капотом, там и так не развернешься с этим жгутом в комплекте..Они же сделали черную коробочку в которой реле и еще какие то две штуки стоят, куда сходятся 2 белых, 2 синих провода, а на выходе разъем под Н4 лампу.. так пусть внутри этой коробульки и реализуют невозможность срабатывания шторки и включения лампы HID при отсутствии питания на проводах ближнего света..Это в Н4 цоколе ближний отключается при включении дальнего, а в раздельной оптике при включении дальнего ближний продолжает гореть.А при моргании ближний ведь не включается, соответственно и питания у реле не будет чтобы замкнуть цепь дальнего ксенона, в результате моргать будет только лампа накаливания, а все остальное останется обесточенным.

Отредактировано Hom-36 (11 января, 2010г. 19:24:52)

<index>

С ксеноновым светом знаком, пожалуй, любой автомобилист, но вот при слове «биксенон» многие теряются. В этой статье мы разберемся, что такое биксенон, как он работает и как его установить на свой автомобиль.
