Меняем топливный фильтр на 8 клапанной ваз-2114 своими руками (+видео по замене внутри)

Сброс давления

Процедура замены фильтра должна обязательно начинаться со сброса давления в системе. Для этого:

• Поставьте машину в режим стояночного тормоза и включите нейтральную передачу;
• Снимите или просто отодвиньте задний ряд сидений;
• Откройте лючок у днища под креслами;
• Отключите питание, идущее на бензонасос;
• Отсоедините все разъемы;
• Заведите автомобиль и ждите, пока не отработается все закаченное топливо. На это уйдет буквально несколько минут;
• После этого машина сама заглохнет;
• Попробуйте несколько раз завести автомобиль. Это позволит убедиться, что все давление было стравлено.

Есть и другой метод, который подходит тем, кому не нравится предыдущий:

• Снимите минусовую клемму с аккумуляторной батареи автомобиля;
• В монтажном блоке ВАЗа извлеките предохранитель — F3. Он отвечает за питание насоса для бензина;
• Отработайте оставшееся в магистрали топливо путем запуска двигателя;
• Сбросив давление, поставьте предохранительный клапан на место.

Фильтр грубой очистки

Насос бензиновый электрический расположен в баке во всех автомобилях ВАЗ. Он находится в корпусе, на нем надета сетка (для грубой очистки). Добраться до насоса просто, надо лишь снять сиденье заднее и найдется лючок:

• Надо открутить его крепление, под лючком будет корпус насоса с прикреплёнными к нему вспомогательными агрегатами
• Меняется насос целиком в случае поломки его, либо прикрученного к нему датчика уровня топлива
• Поломка может произойти от езды с пустым баком, из-за попадания воздуха в него и недостаточного охлаждения
• Сеточку грубой очистки меняем, если замена предыдущего фильтра не устранила дерганий и провалов в движении машины
• Сеточка расположена в корпусе насоса, поэтому его придется снимать, в случае её замены

Инструменты для замены

Инструкция по замене сетки рекомендует такой инструмент:

• Ключи ” 7″ (головка лучше), «17», «19»
• Пассатижи
• Две отвертки крестовая и шлицевая
• Жидкость WD-40
• Насос, которым подкачивают колеса
• Ветошь
• Сеточка новая
• Уплотнительное кольцо под насос из резины
• Возможно подающий шланг топлива, если старый загрубел или растрескался

Переходим к замене

Внимание: Все работы связанные с бензонасосом проводить рекомендуется с пустым баком. Запрещается курить, использовать спички либо зажигалки в процессе работы, а так же выполнять работы с полным баком бензина.

Итак:

Итак:

• Сначала следует, как в предыдущем случае стравить давление в магистрали
• Потом снимайте сиденье, и откручивайте лючок
• Отсоединяйте клемму
• Откручивайте штуцеры, используя ключ «17»
• Соединения перед откручиванием лучше залить WD-40, гайки насоса тоже
• После этого откручиваем гайки ключом «7»
• К одной из гаек прикручивается «масса» насоса, не забудьте при сборке об этом

• Снимите прижимное кольцо
• Вытащите корпус насоса

Внимание: Будьте осторожны! На корпусе крепится датчик уровня бензина, иначе при извлечении погнете указатель, и показания уровня бензина будут неверными

Замена датчика уровня — такова цена небрежности и неосторожности

Снимите резиновый уплотнитель

Отсоедините нижний стакан

Отщелкивается он просто

В нем, как правило, полно грязи

Уберите ее с помощью ветоши и промойте

Если стакан не получится вытащить вместе с корпусом через отверстие, он обычно падает в бак

Вам нечего волноваться, он с легкостью вынимается рукой, поэтому вытаскивайте его

Снимите сетку(см.Зачем нужна замена сеточки бензонасоса ваз) простым одергиванием вверх

После этого наденьте новую и можно собирать все обратно

Если что либо в действиях или порядке вам не понятно, сотрите видео

Ваз 2115 как заменить топливный фильтр теперь понятно каждому, приступайте и помните про технику безопасности.

Замена фильтра тонкой очистки топлива регламентирована — через каждые 30 000 км пробега. Однако его состояние зависит от качества бензина: чем грязнее бензин, тем фильтр засоряется быстрее. Рывки при движении автомобиля сначала на высоких, а затем и на пониженных скоростях с большой вероятностью свидетельствуют о засорении фильтра.

Вам потребуются ключи «на 10», «на 17» и «на 19».

1. Отсоедините провод от клеммы «—» аккумуляторной батареи.

2. Снизьте давление в системе питания (см. «Снижение давления в системе питания» в подразделе «Система питания»).

3. Ослабьте затяжку гаек крепления наконечников шлангов к топливному фильтру.

4. Выверните стяжной болт хомута крепления фильтра.

5. Окончательно отверните гайки наконечников шлангов и отсоедините наконечники шлангов от фильтра. Учтите, что из фильтра и шлангов выльется небольшое количество топлива.

6. Снимите топливный фильтр.

7. Снимите уплотнительные кольца с наконечников шлангов. Проверьте их состояние. Потерявшие упругость и порванные кольца замените.

8. Установите новый фильтр в порядке, обратном снятию. Стрелка на корпусе топливного фильтра должна быть направлена по направлению потока топлива.

Как часто его меняют

На самом деле нельзя дать однозначный ответ на вопрос «Как часто меняется топливный фильтр для автомобиля ВАЗ 2114». Согласно рекомендациям завода-изготовителя, то есть автоконцерна ВАЗ, замену следует осуществлять один раз на каждые 30 тысяч пройденных автомобилем километров.

Но с другой стороны, большую роль играет качество бензина, которым мы заправляем машину на местных автозаправочных станциях. Если заправляться на хороших АЗС, топливо которых действительно лучше, но дороже, менять фильрующее устройство можно каждые 30 тысяч километров. Но если это топливо со всевозможными примесями и присадками для увеличения октанового числа, тогда срок годности вашего фильтра может составить не более 10 тысяч километров

Вот почему важно осуществлять периодическую инспекцию и обращать внимание на первые признаки засорившегося топливного очистителя

Специалисты рекомендуют даже не ждать первые признаки неисправности, поскольку двигатель может отказать в самый неподходящий момент. Фильтрующий элемент стоит немного, а процесс его замены, как вы уже поняли, вполне может быть выполнен своими руками.

Обращайте внимание на качество бензина, который вы заливаете в топливный бак. Если это дешевые заправки, меняйте фильтр после 10 тысяч километров

Если же АЗС внушают доверие, тогда можно обойтись заменой раз на 20 тысяч километров. 30 тысяч — это период при идеальных условиях эксплуатации. А разве такие у нас бывают?! Вопрос сугубо риторический.

Замена топливного фильтра — обязательная процедура для каждого владельца автомобиля ВАЗ 2114. Будете вы это делать сами, либо поручите специалистам со станции технического обслуживания, решать исключительно вам. Главное — не забывать вовремя проводить данную процедуру, чтобы ваш автомобиль не подвел в самый ответственный момент.

 Загрузка …

Какой фильтр выбрать?

Лучший совет при выборе нового фильтрующего элемента – покупайте оригинальные запчасти от проверенных фирм. Рассмотрим два варианта на выбор:

1. Фильтры от «Автоваз». Среднее качество оправдывается хорошей ценой. При частой замене детали можно смело покупать расходники от этого производителя. Цена: 180-250 рублей.

2. Практически идентичный по качеству вариант от фирмы SCT. Стоимость: от 200 и более рублей. Производство Германия.

В случае с очисткой топлива не решает фирма производителя запчастей, т.к. главный момент — это то, через сколько нужно менять топливный фильтр (каждые 15-20 тысяч километров пробега).

Замена топливного фильтра на «десятке»

Замена топливного фильтра ВАЗ 2110 обычно проводится в смотровой яме либо эстакаде.

Алгоритм действий при выполнении замены ТФ с резьбой предусматривает следующие мероприятия:

1. Отсоединение провода «минус» от аккумулятора.
2. Предварительное понижение компрессии системы питания выпуском давления при использовании обратного поршня в моторном отсеке.
3. Корпус ТФ нужно удерживать с помощью ключа на 19, а ключом на 17 следует отворачивать резьбу штуцера, понемногу сливая топливо в подставленную тару.
4. Открепить второй штуцер и при помощи ключа на 10 немного ослабить соединительный хомут.
5. Вынуть ТФ из хомута и отложить, запоминая направленность течения топлива.
6. Снять кольца уплотнения с брандспойтов у шлангов. После их осмотра следует заменить кольца, утратившие эластичность.
7. Смонтировать новый фильтр и зафиксировать провод «минус» автоаккумулятора.
8. Проконтролировать соединения ТФ на герметику. Осуществлять ее нужно после включения зажигания и работы бензонасоса, при этом не стоит запускать двигатель. Следует внимательно следить, чтобы не было вытекания бензина в соединении топлива с трубопроводом.

Чтобы поменять топливный фильтр ВАЗ 2110 с креплением на зажимах, необходимо выполнить ряд последовательных действий:

1. С помощью отвертки следует потянуть клипсы по направлению изгиба проволоки на расстояние около 5 мм до стопора. Таким образом, появится возможность снять трубопровод с элементов фильтра.
2. Взять ключ на 10 и раскрутить хомут, который удерживает ТФ, и отложить его в сторону. Корпус может быть из пластмассы, что добавит при ремонте дополнительных хлопот. Нужно внимательно следить за процессом установки – нельзя допустить сильную перетяжку хомута из-за возможных трещин корпуса.
3. Установив ТФ с учетом направления потока бензина, следует насадить бензопровод и затянуть клипсы, предварительно нажав на изгиб радиуса до стопора.
4. Также не следует пренебрегать проверкой герметичности, выполнив действия в соответствии с аналогичным алгоритмом при замене топливного фильтра с резьбой: вытекание бензина недопустимо.

Итак, заменив фильтр и собрав обратно всю систему, водители производят смену хомута, фиксирующего местоположение ТФ. Хотя при сохранении всех эксплуатационных качеств можно его оставить и поменять только в случае явного дефекта или неисправности. Также заменяя ТФ, можно проверить датчик кислорода автомобиля.

Владея первичными знаниями по замене топливного фильтра ВАЗ 2110, можно приступать к практическим действиям, начиная от покупки, заканчивая непосредственными монтажными операциями.

Приобретая топливный фильтр ВАЗ 2110, цена от разных производителей отличается несущественно. Их ценовая панорама зависит не столько от качества изделий, сколько от бренда. Стоимость от производителей из Европы несколько выше из-за учета расходов на доставку, отечественные товары из этой категории стоят на порядок дешевле в связи с отсутствием накруток.

Осуществляя замену топливного фильтра, нужно соблюдать основные меры предосторожности:

• не курить, ремонтируя систему топлива;
• иметь в наличии огнетушитель;
• пользоваться защитными очками;
• место ремонта должно иметь достаточный приток воздуха и хорошо проветриваться;
• при попадании на кожу топлива немедленно помыть ее водой с мылом.

Также не стоит допускать протекания бензина на землю или в водоем во избежание негативного влияния на природу и живые организмы.

Топливный фильтр необходимо менять после прохождения автомобилем 20-30 тыс. км пробега, при условии, что топливо, которым вы заправляетесь хорошего качества. С этим у нас, вернее у наших АЗС, мягко говоря, проблемы, поэтому замена топливного фильтра ВАЗ 2110 должно производиться намного раньше регламентированной даты.

Иногда менять фильтр тонкой очистки приходится из-за проблем в работе двигателя. Рывки во время движения и нестабильные холостые обороты могут свидетельствовать о критическом загрязнении топливного фильтра.

Для того чтобы 2110 нужно несколько стандартных ключей («17», «19», жидкость WD-40, небольшая емкость для топлива, которое может политься при отключении фильтра) и полчаса свободного времени.

ПРОВОДИМ ЗАМЕНУ

Непосредственно замена топливного фильтра ВАЗ-2114 – процедура довольно простая, которая проводится в течение 20—40 минут даже неопытным авторемонтником. Алгоритм действий при ремонте выглядит следующим образом

В первую очередь необходимо сбросить давление в топливной системе автомобиля. Для этого можно сделать несколько разных процедуры:

Отодвиньте сиденье заднего дивана и откройте люк бензобака, предварительно отключив колодку питания насоса. Заведите мотор ВАЗ-2114 и дождитесь того момента, пока он не заглохнет. Попробуйте его завести снова, если топлива в системе нет, то можно отключить АКБ и приступить к шагу 2.

Альтернативным способом сброса давления в топливной системе на ВАЗ-2114 является снятие предохранителя в монтажном блоке под капотом (маркировка – F3), после чего двигатель опять заводится и ожидается полное выгорание имеющегося в системе топлива.

После сброса давления одним из представленных ранее способов можно приступить к демонтажу топливного фильтра. Деталь находится в полости под багажным отсеком, недалеко от бензобака и выхлопной трубой ВАЗ-2114. Процесс снятия узла на двигателях разного объема слегка различен:

• На 1,6-литровом агрегате необходимо отжать специальные фиксаторы и снять топливный фильтр.
• В случае с 1,5-лировым мотором алгоритм действий слегка сложней. Снять деталь получиться только при помощи гаечных ключей упомянутой ранее размерности.

Сняв топливный фильтр, подставьте под узел емкость, в которую стекутся все остатки топлива системы.

Заключительным этапом замены фильтра является монтаж нового узла. Процедура не столь сложная и требует соблюдения следующих нюансов:

обязательно оденьте на патрубки, идущие к фильтру, уплотнительные кольца, предварительно протерев поверхность от топлива и зачистив ее;

при установке нового топливного фильтра не забудьте соблюсти верное направление магистрали, которое указано на самой детали.

Установив новый узел и зафиксировав его, необходимо привести топливную систему и автомобиль целиком в первоначальный вид. После этого ремонт окончен.

Важно!После замены топливного фильтра ВАЗ-2114 вставьте ключ зажигания и попытайтесь завести мотор. Дождитесь, пока топливная система накачает новое топливо, и уже наверняка заведите мотор, дав ему поработать пару минут.. Как видите, замена топливного фильтра 2114 – мероприятие, которое может осуществить абсолютно любой владелец данной модели

Сделать все процедуры верно поможет представленный выше материал. Надеемся, статья была для вас полезна. Удачи в ремонте и на дорогах!

Как видите, замена топливного фильтра 2114 – мероприятие, которое может осуществить абсолютно любой владелец данной модели. Сделать все процедуры верно поможет представленный выше материал. Надеемся, статья была для вас полезна. Удачи в ремонте и на дорогах!

Замена топливного фильтра на транспорте ВАЗ-2114 (инжектор 8 клапанов)

Прежде чем менять топливный фильтр, важно подготовить рабочее место и весь необходимый комплект инструментов, который должен включать в себя:

1. Новый фильтр с соответствующими параметрами для каждого конкретного автомобиля ВАЗ-2114.
2. Комплект уплотнительных колец для входа и выхода топливопровода.
3. Ключ на 10, 17 и 19.
4. Небольшую чистую емкость.

Старайтесь осуществлять замену в хорошо проветриваемом помещении, а еще лучше делать это на улице. Если топливо разольется, возникнет риск отравления небезопасными парами. Все материалы легко воспламенимы, поэтому уберите все источники огня и обязательно выключите отрицательную клемму аккумулятора машины. Наденьте закрытую одежду, чтобы избежать попадания бензина на кожу тела.

Теперь самое время рассмотреть принцип замены топливного фильтра в авто ВАЗ-2114:

1. Первоначально сбросьте давление системы, это защитит вас от разбрызгивания. Отодвиньте заднее сиденье, откройте люк бензобака, чтобы получить возможность отключить колодку питания насоса.
2. Заведите машину и оставьте ее в рабочем состоянии до момента, пока двигатель не заглохнет.
3. Снова заведите машину, если она не заведется, то топлива в системе больше нет.

Для более упрощенного и надежного варианта сброса давления из системы извлеките предохранитель из блока, он отмечен как F3 и отвечает за питание бензонасоса. После демонтажа предохранителя необходимо сделать запуск двигателя, дождаться момента завершения топлива в системе. Затем верните предохранитель в исходное положение.

Демонтаж производится двумя способами:

1. При объеме мотора 1,5 л. Все составляющие обработайте смазкой. С помощью ключа 17, а затем 19 произведите демонтаж штуцера от привода топливопровода. Плотно зафиксируйте места соединений, чтобы избежать прокрутки. В месте, куда будет стекать бензин, установите чистую пустую емкость. Затем произведите демонтаж фиксатора и слейте в другую емкость лишнее топливо. Уберите все подводящие трубки от фильтра и послабьте хомут, скрепляющий корпус при помощи ключа на 10. Произведите демонтаж старого фильтра.
2. При объеме мотора 1,6 литра. В таком случае процедура намного упрощается. Слегка нажмите на фиксатор трубок топливопровода и выведите их с места фиксации.

Приступая к установке нового топливного фильтра на авто ВАЗ-2114, установите на патрубках уплотнительные кольца, сперва протерев их сухой без ворсовой тряпкой, убрав остатки топлива и прочей жидкости. Сборка конструкции осуществляется, так же как и разборка

Главное – обратить внимание на то, куда показывается стрелка направления бензина от магистрали. В объеме мотора она показана справа налево относительно борта машины, а в объеме 1,6 – с точностью наоборот

Когда новый фильтр будет установлен, необходимо подсоединить провода питания топливопровода. Для этого проверните ключ зажигания и ожидайте, пока двигатель прокачает топливо. Повторите процедуру не менее 4 раз, и только потом запустите двигатель автомобиля

Это важно для того, чтобы целиком заполнить полость фильтра и вытеснить весь имеющийся внутри воздух. Далее необходимо завести двигатель и оставить в рабочем состоянии на холостом ходу

Осмотрите все места соединения фильтра, чтобы исключить подтеки. Так, если таковые имеют место, немедленно заглушите мотор и еще раз тщательно все зафиксируйте.

Как поменять фильтр грубой очистки на ВАЗ-2113, 2114, 2115

Инструменты, чтобы поменять фильтр бензонасоса на ВАЗ:

• рожковые ключи на 10, 17;
• торцевой на 7;
• крестовая и шлицевая отвертки;
• чистые тряпки;
• желательно пылесос;
• новый фильтр грубой очистки.

Порядок замены следующий:

1. Поднять заднее сиденье за язычок.
2. Под обивкой, ближе к правой части авто, открутить крестовой отверткой два винта и снять технологический лючок, под ним будет топливный бак и верх бензонасоса.

Винты крепления крышки технологического люка

1. Сбросить давление в топливной магистрали. Для этого есть несколько способов:

• Аккуратно приподнять «флажок», снять фишку питания (разъем с тремя проводами), завести двигатель и подождать, пока тот заглохнет.
• Отвернуть колпачок на топливной рампе под капотом, стравить с клапана бензин в тряпку, предварительно обесточив авто.

Защитный колпачок и золотник контрольного клапана

• Подождать пару часов.
• Открутить трубопроводы под давлением, обложив тряпками, чтобы не залить салон.

1. Снять клеммы аккумулятора рожковым ключом на 10.

Снимаем клеммы аккумулятора

1. Тряпками и пылесосом очистить от грязи место установки насоса, дабы не насыпать пыли в топливный бак. Во избежание искрения, желательно пользоваться пластиковым или дюралюминиевым наконечником.

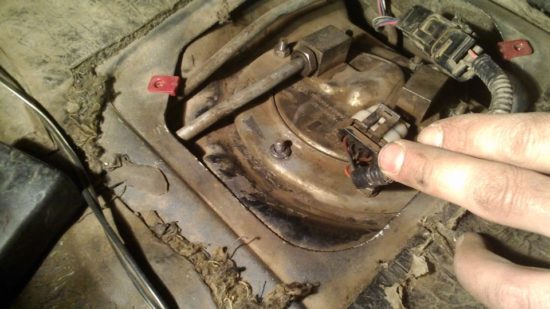

2. Аккуратно поднять флажок и снять клемму питания.

Снимаем клемму питания

1. Рожковым ключом на 17 открутить гайки питающего и обратного трубопроводов, извлечь из посадочных отверстий, собрать пролившийся бензин чистой тряпкой. Проверить состояние уплотнений — резиновых колец.

Отсоединяем шланги питающего и обратного трубопроводов

1. Торцевым ключом на 7 открутить гайки крепления бензонасоса, снять прижимное кольцо.

Гайки крепления бензонасоса

1. Аккуратно, не роняя резиновое уплотнительное кольцо в бак, извлечь насос в сборе, слить топливо из корпуса назад, надежно прикрыть образовавшееся отверстие ветошью либо целлофаном.

Достаем топливный насос

Осторожно снять планку датчика уровня топлива, оставить на проводах или отсоединить вместе с фишкой.

Отсоединяем датчик уровня топлива

1. Отщелкнуть обратный трубопровод от креплений в пластике, полностью отсоединять не нужно.

Отсоединяем обратный трубопровод

1. Отверткой снять фиксаторы с металлических направляющих.

Снимаем фиксаторы металлических направляющих

Отжав пластиковые защелки, выдвинуть и вытащить сам насос вместе с крышкой и направляющими из стакана-корпуса

Выполнять осторожно, не теряя пружины.. Отсоединяем удерживающие фиксаторы

Отсоединяем удерживающие фиксаторы

1. Шлицевой отверткой поддеть и снять старую сетку бензонасоса.

Снимаем старую сетку бензонасоса

1. Надеть новый фильтр, проследив, чтобы фиксирующий стержень надежно вошел в разрезную металлическую шайбу.

Надеваем новый фильтр

1. Собрать бензонасос в обратной последовательности, установить в бак, подсоединить трубопроводы и питание.

Меняем сетку на новую и собираем все в обратном порядке

Вне зависимости от состояния, периодичность замены топливных фильтров, регламентируемая Волжским автомобильным заводом, составляет 30 000 км пробега при качественном бензине. Положительный эффект операции заметен сразу по работе двигателя, приемистости авто, «отзывчивости» к педали акселератора.

Установка детали – что нужно знать?

Приобретенный топливный фильтр необходимо устанавливать очень аккуратно, поскольку его легко повредить. Обычно такое возникает при затягивании уплотнительного хомута, который фиксирует положение детали. На фильтре изображена стрелка, указывающая, в каком направлении должно двигаться топливо – это поможет вам сориентироваться в правильной установке.

Стоит отметить, что производить замену этой детали в автомобилях с инжектором гораздо проще и удобней, потому как в них полностью отсутствуют резьбовые соединения. При замене фильтра на ВАЗ 2114 необходимо поменять резиновые прокладки на трубках подачи топлива. Они поставляются в комплекте с устройством.

Как заменить топливный фильтр грубой и тонкой очистки на ВАЗ 210921142115

Замена топливного насоса Форд Фокус 3 своими руками видео

Замену на этих модификациях ВАЗ можно осуществить своими руками

Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки детали целиком, акцентировать внимание на нюансах

Замена на карбюраторных автомобилях ВАЗ 2109/2114/2115

Алгоритм замены на карбюраторных ВАЗ начинается, прежде всего, со снятия элемента.

1. Вначале ослабляются хомуты, которые расположены по обе стороны фильтра (сначала тот, что ближе к двигателю, затем другой).
2. Потом отсоединяются топливные шланги.

Чтобы снять фильтр тонкой очистки, нужно ослабить хомуты и вынуть оба топливных шланга

Таким образом, можно легко и просто снять фильтр на карбюраторных ВАЗ.

Если в ходе снятия шлангов начнёт вытекать горючее, срочно закрыть отверстие пробкой. Демонтируя расходник, рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается на место старого так:

найти стрелку на фильтре;

Стрелка на фильтре должна смотреть на бензонасос

поставить его так, чтобы стрелка смотрела на бензонасос.

В конце нужно не забыть подтянуть хомуты.

Остаётся произвести подкачку топлива в фильтр, ведь новый элемент будет сухим. Подкачка проводится вручную. Нажать следует на рычаг бензонасоса пару раз. Одновременно смотреть на фильтр — должно быть видно, как он заполняется.

Замена на инжекторных автомобилях ВАЗ 2109/2114/2115

На автомобилях с инжекторными системами топливный фильтр находится в другом месте. Процесс замены тоже отличается, прежде всего, тем, что машину нужно поднять на яму или эстакаду.

Далее:

• снять хомут, держащий фильтр;
• ослабить болты крепления очистителя ключом на 19;

Ослаблять гайки фильтра нужно двумя ключами

прежде чем снимать фильтр, нужно запомнить направление стрелки, указывающей на направление движения бензина в трубах.

После демонтажа элемента, рекомендуется проверить уплотнители. Если они износились, то придётся менять кольца на новые.

Уплотнительные кольца фильтра нужно обязательно проверять

Затем можно ставить новый фильтр:

• подсоединить оба штуцера, осуществить затяжку;
• затянуть болты хомутной скобы;
• запустить двигатель и дать ему поработать минут 2–3, чтобы проверить, нет ли где утечки.

Затяжка обязана проводиться с учётом правил по моменту затягивания гаечных соединений. Если перетянуть крепления, это может привести к отрицательным последствиям.

Если обнаруживаются протечка, то нужно сильнее затянуть гайку в том месте, откуда вытекает топливо.

Топливный очиститель грубой очистки или СГО меняется так:

• откидывается задний диван машины из салона;
• открывается доступ к этому лючку;

Доступ к лючку бензонасоса в инжекторном ВАЗ открывается путём откидывания заднего дивана

• головкой на 10 откручиваются все гайки по кругу;
• вынимаются защёлки и соединения;

Вот эти соединения на лючке топливного насоса надо снимать

достаётся топливный насос;

Бензонасос инжекторных ВАЗ в снятом виде

фильтр расположен в его нижней части, оттуда он и снимается.

Сетка грубой очистки расположена в нижней части бензонасоса

Процесс замены СГО аналогичен для Ваз с карбюратором и с инжектором.

Меры предосторожности

1. Нельзя работать в закрытом со всех сторон помещении. Должно быть обеспечено проветривание.
2. Курить строго воспрещается, так как при работе с топливной системой любая искра может привести к печальным последствиям.
3. Желательно работать в перчатках и надевать защитные очки. Попадание горючей жидкости на кожу рук или на слизистую глаза может вызвать тяжёлую аллергическую реакцию или проблемы со зрением.
4. Не допускается работать в жару, когда температура воздуха выше, чем 25–30 °С.
5. Обязательно держать под рукой огнетушитель.

Регламент замены фильтра (через сколько нужно менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Вызвано это тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. Не отличается, к сожалению, отечественный бензин идеальной чистотой, а виною этому становится не только изначальное качество топлива, но и плохие условия транспортировки и хранения.

Очевидно, что следствием плохого и грязного топлива станет рост нагрузки на мотор и снижение его мощности. Соответственно с этим, уменьшится и ресурс топливной системы.

Согласно регламенту, очиститель на карбюраторных системах нужно менять каждые 10 тыс. км пробега транспортного средства, а на инжекторных — каждые 20 тыс. км. Учитывая вышеприведённые рекомендации, касающиеся чистоты топлива, срок замены желательно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.

Самостоятельная замена топливного фильтра

Если с этой проблемой обратиться в автосервис, стоимость работ редко будет ниже стоимости детали.

Делаем собственными руками подлокотник в машину.

А вы знаете, что такое катушка зажигания и как проверить ее исправность? Подробнее — тут.

Все о блокировках дифференциала на Ниву и чуточку больше — здесь.

А между тем поменять топливный фильтр на ВАЗ 2114 совсем несложно своими руками. Не потребуется ни каких особых навыков и инструментов. Необходимо только желание и соблюдение ТБ.

Основные требования безопасности

Работы, связанные с горючими и агрессивными жидкостями, всегда сопряжены с определенным риском. Поэтому не лишним будет напомнить правила техники безопасности:

1. Необходимо взять за правило, все работы на автомобиле связанные с возможной утечкой топлива проводить при снятой минусовой клемме аккумулятора. Это предотвратит случайную искру и убережет от пожара;
2. Помещение, в котором будет производиться ремонт, должно хорошо проветриваться;
3. Необходимо полностью исключить источники открытого огня, убрать подальше нагревательные приборы и конечно, на время забыть про сигареты и спички;
4. Чтобы исключить попадание бензина в глаза, нужно защитить их строительными очками.

Ну и конечно не забывать общие требования при работе на ямах и эстакадах.

Подготовительные работы

Прежде чем приступать к замене топливного фильтра, нужно закончить с некоторыми мелочами. А именно:

• Договориться на счет ямы или эстакады, если нет своей;
• Подготовить рожковые ключи на 10, 17 и 19;
• Запастись емкостью под слив бензина.

Должен быть куплен топливный фильтр и проверена его комплектность, в частности наличие новых уплотнительных колец.

Порядок замены

Первым делом, ВАЗ 2114 необходимо загнать на яму и обязательно поставить на ручной тормоз. Тем, кто занимается заменой впервые, необходимо объяснить, где находится топливный фильтр на ВАЗ 2114. Он располагается в задней части автомобиля под его багажником, рядом с выхлопной трубой

Сразу нужно обратить внимание на направление стрелки на корпусе фильтра, это пригодится при установке нового. Дальнейший порядок действий следующий:

Сбрасывается давление в топливной системе. Для этого можно воспользоваться несколькими способами, но самый простой – снять предохранитель F Это позволит обесточить бензонасос. Теперь достаточно завести машину и подождать пока она заглохнет. Выключается зажигание, предохранитель ставиться на место;
Снимается минусовая клемма с аккумулятора;
Если фильтр имеет резьбовое соединение, его нужно обработать WD-40 или любым аналогом;
Удерживая фильтр ключом на 19, рожковым на 17 нужно попробовать открутить от него штуцер подводящего топливного шланга. Здесь главное не применять больших усилий, иначе поломки штуцера не избежать.
Когда подводящий штуцер будет выкручен, из этой части топливной магистрали выльется немного бензина, нужно успеть подставить приготовленную емкость;
Аналогично откручивается и отводящий шланг;
Из штуцеров извлекаются старые уплотнительные кольца;
Теперь можно снять старый фильтр, воспользовавшись ключом на 10

Надо проявить осторожность, т.к. в фильтре так же останется бензин, смешанный с водой.
Устанавливается фильтр в обратном порядке, но есть один нюанс

Нужно исключить попадание бензина на уплотнительные кольца. Если это произошло – перед установкой вытереть их насухо. И конечно, необходимо помнить про направление стрелки на новом фильтре.
После того, как фильтр будет установлен на место и штуцера плотно затянуты, соединения проверяются на утечку бензина. Для этого автомобиль необходимо завести, но предварительно в магистраль закачивается бензин. С этой целью несколько раз включается и, после работы насоса, выключается зажигание. Только теперь можно запускать двигатель и соблюдая меры предосторожности, проверяется герметичность затяжки.
Если все нормально, замену топливного фильтра на ВАЗ 2114, можно считать законченной.

Если на машине установлен двигатель с объемом 1.6 л, последовательность работ не изменяется, за исключением самого крепления. В данном случае достаточно просто освободить фиксаторы, после чего фильтр можно будет снять.

Итог

ВАЗ 2114 – надежный и неприхотливый автомобиль. Но не стоит этим злоупотреблять. Только своевременное проведение технического обслуживания, позволит чувствовать себя в поездке уверено и реже посещать автосервис.

Топливо, поступающее в автомобильный двигатель, не должно содержать никаких посторонних частиц. Поэтому в конструкцию топливной системы включён специальный фильтр, основу которого составляет фильтровальная бумага. Это позволяет задерживать случайно попавшие в топливный бак пыль или воду до того, как они окажутся в камере сгорания двигателя.
