Взаимозаменяемость свечей зажигания
Содержание:
- Свечи НГК
- 3 Материалы для изготовления свечей – какие лучше?
- Основные признаки неисправностей свечей зажигания и способы их проверки
- Маркировка свечей зажигания Beru
- Краткий обзор лучших свечей зажигания
- Что же всё-таки выбрать?
- Как проверить искру на свече
- Применяемость свечи NGK BPR6ES-11
- Описание свечей зажигания Brisk
- Импортные устройства
- Свечи NGK и аналоги (взаимозаменяемость) свечей зажигания для лодочных моторов и катеров
- О чём могут говорить свечи?
- Статьи о товаре
- Калильное число свечей зажигания
Свечи НГК
Свечи зажигания компания NGK изготавливает не только для автомобильных двигателей, но и для газонокосилок, бензопил и т.д. НГК является лидером своей продукции для поставок в автомобильные заводы.
Автомобильные заводы должны обеспечить гарантированный безремонтный пробег продаваемых машин, поэтому они закупают оригинальные устройства.
Внешне, конструкция свечей зажигания остается такой же, как и пару десятков лет назад. Но, меняются материалы стержней, изоляции, электродов и т.д. Производители свечей борятся за то, чтобы их продукция четко выдавала искру, чтобы икра не плавала, чтобы зазор сам по себе не изменялся и т.д.
V-line
Компания NGK изготавливается свечи по технологии V-line, в основе которой лежит нанесение на торец центрального электрода V-образной канавки, которая идет параллельно боковому электроду.
Похожую технологию использует компания Denso, но, чтобы не попадать под копирование чужого изобретения, они делают V-образные канавки на боковом электроде, а не на центральном. Изготовленные по технологии V-line свечи зажигания имеется меньше площади для образования искры. Система зажигания транспортного средства или другого бензинового агрегата не изменяется, но напряженность электростатического поля между электродами увеличивается. Таким образом, мощность и эффективная стабильность искры выше, чем у обычных свечей зажигания.
Искра у свеч НГК пробивается с краю. Это лучше, так как искровой промежуток лучше вентилируется, а при работе ДВС, когда топливно-воздушная смесь «бедная», это обеспечивает плавную работу мотора, особенно на холостом ходу.
НГК с полускользящим разрядом
Есть конструкция свечей NGK с полускользящим поверхностным разрядом. То есть, в свечах такой конструкции центральный электрод полностью утоплен в изолятор. Это основное отличие от свечей многоэлектродных конструкций. Конструкция таких свечей обеспечивает хорошую работу двигателям с большим пробегом и двигателям, в цилиндры которых подается «богатая» смесь.
Иридиевые и платиновые свечи NGK
Такие свечи зажигания имеют большое преимущество на обычными классическими свечами. Иридиевые и платиновые лучше и стабильнее создают искру, потому что диаметр центрального электрода меньше; уменьшают время образования эрозии, а это означает, что срок их эксплуатации выше. Новые мировые двигатели оснащаются уже такими современными свечами.
Гибридные свечи NGK
Гибридные свечи имеют центральный электрод из материала — платина, который работает в паре с боковым. Боковой электрод также с платиновой напайкой и с двумя дополнительными электродами. Принцип действия свечи такой же, как у свечей полускользящей конструкции. То есть, если свеча загрязнялась из-за низкого качества топлива, то начинают образовывать искру дополнительные боковые электроды. Когда нагар со свечи отлетит, боковые доп электроды перестают создавать искру.
3 Материалы для изготовления свечей – какие лучше?
Классические электроды делаются из никелевых сплавов. Их нельзя использовать для создания современных изделий по причине, указанной выше. Никелевые конструкции имеют ряд эксплуатационных минусов. Они:
- затрудняют холодный пуск мотора;
- склонны к заливанию в холодное время года;
- требуют частой замены.
Платиновые свечи меняются каждые 90–100 тыс. км. Автоэксперты советуют ставить их на силовые агрегаты сложных конфигураций. В этом случае высокая стоимость устройств будет окупаться их долговечностью и безаварийностью работы. На старые советские и современные российские авто такие свечи устанавливать нет никакого смысла. Вы просто потратите деньги зря.
Еще дороже стоят иридиевые свечи. Они увеличивают мощность автодвигателя, гарантируют быстрый поджог топливной смеси, у них экономный расход горючего. Необходимость замены таких конструкций возникает не чаще чем через 80–100 тыс. км пробега. Изделия из иридия хорошо зарекомендовали себя на машинах с проведенным турбированием двигателя.
Основные признаки неисправностей свечей зажигания и способы их проверки
Неисправности свечей зажигания неизбежно сказываются на работе двигателя. Основные внешние проявления неисправностей:
- Затруднённый запуск (многократная прокрутка стартером не даёт результата);
- Двигатель «троит» – неустойчивая работа на холостых оборотах, резкое падение тяги, подёргивание при движении;
- Резкое увеличение расхода топлива и монооксида углерода (угарного газа) в выхлопных газах.
В нормально работающей свече цвет изолятора центрального электрода должен быть светло-кофейный или серый. На электродах должны отсутствовать следы тёмных отложений или нагара.
Самый распространённый у автолюбителей вопрос: «Почему свечи зажигания чёрные?» имеет несколько ответов.
В случае богатой топливной смеси (результат неправильной регулировки или неисправности системы управления двигателем) на свечах образуется бархатистый налет чёрного цвета – копоть.
Влажный чёрный налет с запахом бензина может быть свидетельством некачественного топлива. Пример на следующем фото.
Неправильно подобранное калильное число также может стать причиной того, что образуется чёрный нагар на свечах, так как не происходит процесс самоочищения.
Обеднённая топливная смесь может привести к тому, что на электродах появится белый налет.
Если белый налёт сопровождается следами оплавления электрода, то это может быть свидетельством неправильно подобранной по калильному числу слишком горячей свечи.
С учётом доступности в большинстве марок автомобилей определить состояние свечей зажигания не составит труда, а информация об их цвете и посторонних отложениях расскажет многое и о состоянии силового агрегата.
Маркировка свечей зажигания Beru
Компания Beru представляет собой немецкого производителя комплектующих запчастей для автомобиля. Аналоги таких свечей существуют и на российском рынке.
Расшифровка обозначений на упаковке свечей зажигания Beru:
- Первые две цифры показывают диаметр резьбы свечи зажигания.
- После диаметра резьбы, третьим обозначением является наличие резистора.
- Четвёртая позиция означает калильное число (обычно ставится после тире).
- Предпоследняя позиция покажет длину резьбы. Эта буква может означать наличие уплотнительного кольца.
- Последняя позиция показывает, из какого материала изготовлен электрод.
Свечи зажигания Beru являются продуктом от производителя высокого класса. Перед покупкой необходимо тщательно проверять не только буквенное обозначение на упаковке, но и внешний вид свечи. Потёртости, царапины на корпусе, изогнутый электрод свидетельствуют о том, что данный продукт является подделкой или браком.
Краткий обзор лучших свечей зажигания
Бренд не играет заметной роли. Как мы упомянули в начале статьи – свечи слишком демократичный и стандартизованный продукт, чтобы заметно отличаться друг от друга, от завода к заводу и страны к стране. Здесь даже напрочь отсутствует «элита» и «нищета»! Характерный пример: свечи NGK IK20TT одинаково стандартно предназначены, как для самых простых Peugeot 207/307 c 1.4 8v 75 л.с., так и для суперкара Porsche 911 (997) GT2 RS 620 л.с. Причём, и для первого, и для второго – из одной коробочки.
Разумеется, «все всё понимают» и рекламные отделы фирм-поставщиков автокомпонентов «не зря едят свой хлеб», демонстрируя товар красиво и убедительно. Bosch берёт вековой историей, Beru привлекает дизайном, футболку с логотипом Champion носит неподражаемый Брэд Питт в фильме «Однажды в Голливуде», Denso – титульный спонсор команды-победителя Toyota Gazoo Racing марафона «24 часа Ле-Мана», NGK царствует в Интернете, и др. Каждый из нас с вами сам формирует портрет бренда в своём подсознании, и, покупая его продукцию в ней уверен. Так зачем всё портить? Все из перечисленных и те, кто не упомянуты – достойны уважения, как и их замечательная продукция! Но есть одно «но»: чем известнее бренд – тем более он привлекателен для поддельщиков и контрафактников.
Теперь Вы вооружены знаниями , и очень опасны для мошенников и магазинных прохиндеев. Это залог богатырского здоровья Вашего автомобиля
Его двигатель – «пламенное сердце», которое требует не меньшего внимания, чем человеческое, и забота о свечах зажигания – самое простое и важное, что вы можете ему подарить
Что же всё-таки выбрать?
Когда старые свечи полностью израсходуют свой ресурс, то можно совершить ошибку, приобретя первые попавшиеся на рынке запчасти в качестве замены. Это решение будет в корне неверным, так как стоит ориентировать на такие параметры, как размер и калильное число.
Насчет размера, то если он окажется чересчур мал, то возникнут проблемы с вкручиванием устройства. У электродов просто не окажется возможности достать до камеры сгорания. Если же размер будет велик, то появится новая проблема, так как свечи будут «выползать» из места. Кроме того, поршень будет биться об электроды, а это чревато поломкой двигателя.
А теперь пройдемся по калильному числу. Что это такое? Так называется величина, указывающая нам время, по прошествии которого, устройство дойдет до состояния калильного зажигания. То есть, калильное число – это своего рода индикатор тепловой работы свечи. Если число достигает высоких значений, то свеча становится холоднее, а значит она вполне может функционировать с высокими температурами. А если число низкое, то на выходе у нас горячая свеча, которая быстро перегревается.
Поэтому перед приобретением свечей, стоит почитать инструкцию к автомобилю, ведь там указаны аналоги.
И напоследок видео-инструкция по установке свечей зажигания:
Как проверить искру на свече
Если у вас появилась нестабильная работа мотора, он начал «троить» вполне возможно, что пришла пора смены свечей, либо ПВН или требуется замена модуля зажигания. Итак, для начала проверим свечи зажигания Ваз 2114, чаще всего причина именно в них.
- Снимаем наконечники ПВН со свечей
- Выкручиваем все 4 свечи (потребуется ключ на 21)
- Одеваем наконечник на свечу и прислоняем ее к металлу (можно к корпусу блока двигателя)
Начинаем крутить стартер и смотрим на свечу, если искра есть, значит свечка работает. Такие же действия проделываем с другими свечами.
Автор Автомеханик
- Экономитель топлива fuelfree: развод или правда? (+ реальные отзывы) — 26.04.2020
- Infiniti QX50 (инфинити qx50) 2018-2019: обзор, цены и отзывы — 26.04.2020
- Маркировка шин и полная расшифровка их обозначения — 04.02.2020
- Рейтинг лучших кроссоверов до 2000000 в 2020 году — 01.02.2020
- Как сдать экзамен в ГАИ с первого раза: хитрости и советы от инспектора — 16.01.2020
Посмотреть другие статьи
Применяемость свечи NGK BPR6ES-11
Подходят для автомобилей и двигателей
NGK BPR6ES-11 на Mitsubishi
Устаналливается на автомобили Мицубиси
Colt CJ1A 1.3i 4G13 после 6.2000 Colt C12A 1.5 G15B с катализатором 8.1984- C52A 1.5i 4G15 83 л.с. Lancer C61A) 1.3 12V (4G13) до 4.1991 (C12A) 1.5 (G15B) с катализатором 8.1984- Lancer 4WD C77A 1.8i 4G37 Sigma (F16A) Sigma Wagon (F07W) 3.0i SOHC 12V (6G72) Galant E15A 2.0 4G63) с катализатором E33A Eclipse D21A 1.8i 4G37 (D32A) 2.0i Turbo 4G63T L200 4WD K33T 2.6 G54B L300 (P04V/W, P14V, P24V/W) 2.4i 4G64 Pajero (L042G) 2.6 +kat (L047G) 2.6 4G54 с катализатором Space Wagon N34W 2.4i 4G64 выпускавшийся до мая 1992 праворульные Мицубиши Eterna Sava (E32A) 1.8 4G37 Lancer Mirage Wagon 4WD C37W 1.8i 4G37
Описание свечей зажигания Brisk
Brisk – компания, которая изготовляет для автомобилей свечи зажигания. Она по праву заслужила свою популярность, ведь эта чешская фирма основана в 1935 году и с тех пор активно развивается и улучшается.
Маркировка и ее расшифровка
Маркировку можно обнаружить не только на изделии, но и на его упаковке. На фотографии ниже рассмотрим пример расшифровки маркировки:
Расшифровка маркировки свечей зажигания
- L – это размер корпуса. Сюда относится величина гайки под ключ, а также диаметр и шаг резьбы. Эта буква также означает уплотнение свечи.
- 15 – эта цифра входит в состав маркировки и означает калильное число – тепловую характеристику.
- Y – конструкция изолятора. Он может быть разных вариантов: вынесенный, утолщенный кончик изолятора, специальная версия разрядника и другие.
- Brisk Super отличается от предыдущих свечей Classic. Здесь можно обнаружить дополнительную букву. Она означает материал, из которого изготовлен сердечник электрода. Например, C – медь, S – серебро, P – платина и др.
- Последняя цифра – 1 это межэлектродное расстояние, стандартом которого является от 0,4 до 0,8 мм (автор видео – Сергей Александрович).
Серии
- Classic прекрасно подходят для автомобилей, имеющих контактную систему зажигания. Главным критерием выбора является двигатель внутреннего сгорания карбюраторных машин. Они часто используются в отечественных машинах, кроме прочего их можно приобрести по доступной цене.
- Super – серия для машин, оснащенных электронной системой зажигания.
- Forte – в данном случае диаметр сердцевины электрода отличается увеличенным гальваническим покрытием корпуса.
- Свечи зажигания Brisk silver предназначены для работы с двигателями, работающими на газовом топливе. Они характеризуются серебряным центральным электродом небольшого диаметра.
- Exstra – это серия с двумя или тремя боковыми электродами с удлиненным интервалом замены. По большей степени они используются в зарубежных автомобилях.
- Platin – контакт в данном устройстве состоит из платины. Благодаря этому компоненту расстояние между электродами соблюдает постоянство, малый диаметр способствует увеличению мощности двигателя, а также свечи зажигания имеют высокую устойчивость к электрической эрозии.
- Premium выдают мощнейшую искру зажигания и обладают улучшенной акселерацией. Как можно заметить, линейка данной фирмы довольно обширна, что гарантирует возможность подобрать конкретные свечи для своего автомобиля.
Автомобильная свеча Brisk
Плюсы и минусы
- можно подобрать свечи для различного вида топлива;
- доступная цена;
- долгий срок службы;
- быстрый розжиг;
Относительно недостатков этих свечей, впрочем, как и любых других, можно отметить, что на рынке по незнанию можно встретить подделку. Поэтому при покупке нужно всегда быть настороже.
Как подобрать СЗ Brisk по автомобилю?
Чтобы подобрать устройство для своей машины, нужно выяснить факторы, определяющие стабильность работы:
- особенность строения;
- качество использованных при изготовлении компонентов;
- соответствие между автомобильным двигателем и параметрами изделия.
Прежде чем подобрать свечи для своей машины, нужно определиться с калильным числом, которое обозначает уровень теплоотдачи. Для каждого типа изделия это значение определяется индивидуально и является показателем времени, в течение которого детали нагреваются до определенной температуры. После этого происходит самопроизвольное возгорание смеси. Для подбора устройства необходимо ориентироваться на маркировку, которая указывает на размер теплового конуса изделия.
Устройство марки Brisk
Обычно в документах на автомобиль есть требования для свечей зажигания, в том числе и их марка. На упаковке свечей также содержится список рекомендуемых машин для их использования. Этот вариант подбора подходит только опытным автолюбителям, и в основном тогда, когда сотрудники магазина знают весь ассортимент.
Импортные устройства
На импортные СЗ обозначения наносят по аналогии с российскими, но с использованием других буквенно-цифровых символов, что может ввести автовладельцев в некоторое заблуждение. Хотя, в целях упрощения выбора на упаковку наносится информация о том, на каких ТС они могут использоваться. Кроме того, маркировку импортных устройств можно расшифровать по специальным таблицам заменяемости. Но остановимся на образцах, наиболее востребованных у автовладельцев, более подробно. Рассмотрим для примера маркировку устройств ведущих брендов.
Ассортимент импортных свечей
Свечи NGK
Предприятие NGK (Япония) называют лидером по выпуску СЗ. Его изделия признаны максимально качественными и надёжными. Маркируются свечи NGK таким образом:
- отечественные устройства А 11 являются аналогом изделий B 4 H;
- А 17 ДВР заменяются на BPR 6 ES.
Расшифровывается маркировка изделий NGK довольно просто. В частности, В4Н:
- буквенный символ В прописывает диаметр и шаговый показатель резьбы, в данном случае это М14х1.25, другие возможные обозначения А/С/D/J;
- цифровой символ 4 указывает калильное значение — этот показатель варьируется в интервале 2-11;
- буквенный символ Н обозначает величину резьбы (12.7мм).
Маркировка свечей NGK Обозначение BPR 6 ES указывает, что это изделие, оснащенное стандартной резьбой, проекционным изолятором (Р), в наличии резистор (R), калильный коэффициент 6, размер резьбы 17.5мм (Е), символ S говорит об индивидуальных свойствах изделия.
Искрообразователи Bosch
Продукция компании Bosch не нуждается в представлении. Допустим, артикул WR 7DC имеет такую расшифровку:
- символ W – резьба со стандартными параметрами (14);
- символ R – наличие резистора, препятствующего помехам;
- цифровой символ 7 — калильное значение;
- буква D — величина резьбы (19мм);
- буква С – электрод из медного сплава, другие возможные обозначения – O (обычный сплав), S (серебряный элемент), P (платиновый).
Маркировка свечей Bosch
Чешские устройства Brisk
Предприятие с 35-го года прошлого столетия выпускает СЗ, которые пользуются неизменным спросом у наших автомобилистов.
Артикул на свечах этого производителя, например, DOR 15 YC имеет следующую расшифровку:
- буквой D обозначается резьба размера «стандарт» (1.25мм), ориентированная под ключ 14, с размером корпуса 19мм;
- буквенный символ О указывает на специальную конструкцию изделия, выполненную по регламенту ISO;
- буквой R обозначено наличие резистора, а символом Х обозначается способность сопротивления электродов к формированию нагара;
- цифра 15 – это калильный показатель, который может варьироваться в интервале 8-19 (при этом индекс 13 производителем не проставляется);
- буквой Y обозначен выступающий разрядник;
- символ С указывает на головной электрод выполненный из меди;
- 1 (мм) — зазор у электродов.
Свечи Brisk

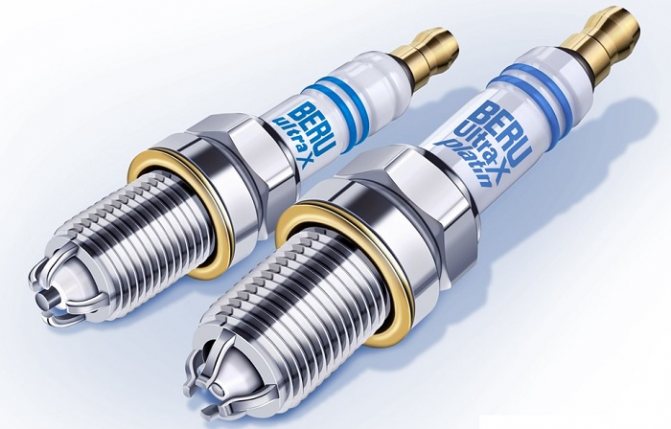

Устройства Beru
Производителем Beru (Германия) выпускаются свечи и прочие комплектующие премиум-качества. Изделия маркируются, например, как 14 R-7 DU, что расшифровывается так:
- 14 – размер резьбы (14×1.25мм);
- R – имеется резистор;
- 7 – калильный коэффициент (интервал 7-13);
- D – величина резьбы (19мм) с прокладкой-уплотнителем под конус;
- U – головной электрод из сплава медь+никель.
На примере другого обозначения – 14 F-7 DTUO – поясним, что маркирование несколько изменяется: значения величин СЗ — стандарт, причем гайка меньше установочного пространства (F), может применяться только в «маломощных» моторах с уплотнителем (Т), головной элемент изделия усилен (О).
Свечи Beru
Устройства Denso
Эта компания маркирует свои изделия так – SK 16 PR-A 11, что расшифровывается следующим образом:
- S – головной электрод диаметром 0.7мм из иридия, электрод с боку оснащен платиновой накладкой;
- K — диаметр шестигранника;
- 16 — калильный коэффициент;
- Р – выступающий на 1.5мм головной электрод;
- R – есть резистор;
- A — параметр конкретно для этой модификации СЗ;
- 11 — размер зазора.
Отметим, что буквенные обозначения на устройствах Denso могут изменяться в зависимости от серии изделия.
Свечи Denso

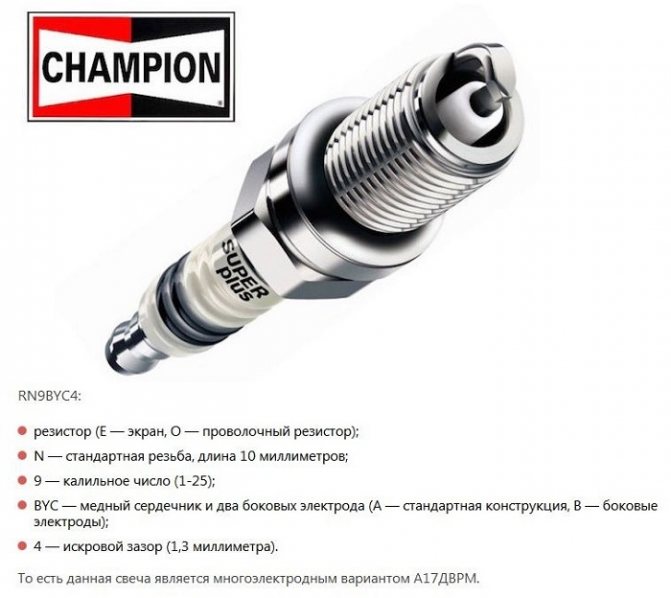

Устройства Champion
Изделия этого бренда подписаны по аналогии с другими свечами. Например, обозначение RN 9 BYC 4 это:
- R — наличие резистора (при указании символа Е – изделие оснащено экраном, O- проволочным резистором);
- N – стандартная величина резьбы (10мм);
- 9 — калильное значение (интервал 1-25);
- BYC – головной электрод из меди с двумя боковыми элементами (изделия конструкции «стандарт» маркируется символом А);
- 4 — зазор у электродов.
Свечи Champion
Свечи NGK и аналоги (взаимозаменяемость) свечей зажигания для лодочных моторов и катеров
- Главная
- Полезное
Не спешите выбрасывать старые свечи, если сбить с них молотком нагар, почистить наждачной бумагой, то они могут отработать ещё одну навигацию. Если всё-таки они не будут работать, то можно продать их соседу. Мы специально начали эту статью, с отрывка из статьи «Вредные советы». Так делать нельзя, если вы не хотите загубить свой лодочный мотор.
Маркировка свечи вашего двигателя, написана в тех. паспорте мотора, и не нужно пытаться ставить вместо ее свечу от снегохода или автомобиля. Маркировку свечей зажигания производитель указывает не просто так, на это рассчитан сам двигатель и его электрика. Помните это и не экспериментируйте, дороже выйдет. Ниже будут представлены таблицы свечей NGK и аналоги (взаимозаменяемость) свечей зажигания. Это шпаргалка, если технического паспорта нет под рукой. Конечно, от заданных маркировок лучше не отходить, но с оригинальной свечой мотор работает, как правило, стабильней.
| MERCURY/MARINER | ||
| Мощность | Марка свечи по каталогу NGK | |
| 2-х тактные | ||
| 2,5М; 3,3М | BP6HS-10 | BPR6HS-10 |
| 4М; 5М | BPR7HS-10 | |
| 6М; 8М | BP8HN-10 | BPZ8HN-10 |
| 10М; 15М; 15Е; 9,9М | BP8HS-15 | BPZ8HS-15 |
| 20М; 25М; 25Е; 30М | BP8HN-10 | BPZ8HN-10 |
| 40M; 40Е; 50М | BP8HN-10 | BPZ8HN-10 |
| 60Е | BP8HN-10 | BPZ8HN-10 |
| 75Е; 90Е | BUHW-2 | BUZHW-2 |
| 100Е; 115Е; 125Е | BP8HN-10 | BPZ8HN-10 |
| 150; 175EFL; 200EFL | BPZ8HS-10 | |
| 225EFL; 250EFL | BR8HS | |
| 135; 150; 175; 200; 225 | PZFR5F-11 | |
| 4-х тактные | ||
| F4M; F5M; F6M | DCPR6E | |
| F15M; F15E; F9.9 | DPR6EA-9 | |
| F25M; F25E; F30EFI | DPR6EA-9 | |
| F50; F40E; F60E; F99E | DPR6EA-9 | |
| F90E; F75; F115EFI | DPR6EA-9 | |
| MERCRUISER | ||
| Мощность | Марка свечи по каталогу NGK | |
| 4-х тактные | ||
| 110, 140-6cyl; 150; 160; 200 | BR6ES | |
| 175; 180; 185; 228; 230; 260; 5.17 | DR6FS | |
| 270; 310; 325 №3043030 | B7FS | |
| 888 14 mm serie №4169597 | BPR5FS | |
| 888 18 mm serie №4169596 | A6FS | |
| SUZUKI | ||
| Мощность | Марка свечи по каталогу NGK | |
| 2-х тактные | ||
| DT2.2 | BR5HS | |
| DT4 | BP5HS | BPR5HS |
| DT5Y | BPR7HS-10 | |
| DT6; DT8 | BR6HS-10 | |
| DT9.9; DT15; DT20; DT25; DT25C | BR7HS-10 | B7HS |
| DT40C | BR8HS-10 | |
| DT30C | BR7HS-10 | |
| DT65; DT85; DT90; DT100; DT115SEFI | BR8HS-10 | |
| DT140EFI; DT150 ;DT200EFI ;DT225EFI | BR8HS-10 | |
| 4-х тактные | ||
| DF9.9 | DCPR6E | |
| DF15; DF25; DF30 | DCPR6E | |
| DF40; DF50 | DCPR6E | |
| DF60; DF70 | BPR6ES | |
| DF140 | BKR6E | |
| TOHATSU | ||
| Мощность | Марка свечи по каталогу NGK | |
| 2-х тактные | ||
| M2.5; M3.5 | BPR6HS-10 | BP6HS-10 |
| M5.8; M9.8 | BPR7HS-10 | BP7HS-10 |
| M9.9; M15; M18; M25; M30; M40 | BR7HS-10 | B7HS |
| M50; M70; M90; M120; M140 | B8HS-10 | BR8HS-10 |
| 4-х тактные | ||
| F4; F5; F6 | DCPR6E | |
| F9.9; F15; F30 | DCPR6E | |
| YAMAHA | ||
| Мощность | Марка свечи по каталогу NGK | |
| 2-х тактные | ||
| 2B | BP5HS | |
| 2C | B7HS | |
| 3A; 6D/DM/DEM | BR6HS-10 | |
| 4A/AC/AS/BC; 5C/CS; 20C; 25D | BR7HS | |
| 6С; 8С; 9.9F; 15F; 20D; 25; 30D; 40V | BR7HS-10 | |
| 30G; 50H; 50G; 55B; 60F; 70B; 75C; 115C | BR8HS-10 | |
| 130B; 150F; 175D; 200F; 225D; 250A/B | BR8HS-10 | |
| 4-х тактные | ||
| F4A | BR6HS | |
| F6A/B; F8C | BR6HS-10 | |
| F80A; F100A | LFR5A-11 | |
| F9.9C | CR6HS | |
| F15A; F20A; F25A; F30A; F40A; F40B; F50A | DPR6EA-9 | |
| HONDA | ||
| Мощность | Марка свечи по каталогу NGK | |
| 4-х тактные | ||
| BF2 | BMR4A | |
| BF5 | BPR5ES | |
| BF8; BF9.9; BF15 | DR5HS | |
| BF20; BF30; BF50; BF75; BF90 | DR7EA | |
| BF115; BF130 | ZFR7F-11 | |
| VOLVO-PENTA | ||
| Марка двигателя | Марка свечи по каталогу NGK | |
| AQ105A; AQ110; AQ115; AQ120A | BP7HS | BP7HS |
| AQ140A; AQ145A; AQ150A | BP6ES | |
| AQ190A; AQ205; AQ210A | BPR6FS | |
| SELVA | ||
| Мощность | Марка свечи по каталогу NGK | |
| 4; 6 | BP6HS | |
| 5; 8 | BPR6HS | BPR6HS |
| 9.9; 15 | BP6HS | |
| 20; 15 | BP7HS | |
| 30; 35; 40; 50 | B7HS-10 | B8HS |
| 60; 80 | B8HS | |
| 90; 100 | B7HS-10 | |
| JOHNSON | ||
| Мощность | Марка свечи по каталогу NGK | |
| 2-тактные | ||
| 1.5; 2; 2.5; 3; 5 (90–97) | BR6S | BR6HS |
| 4; | BR6HS | |
| 4 (77–80; >85), 4.5; 5 (84–86); 6; 7,5; 8; 9,9 | BR9HS-10 | |
| 10; 15 (>94); 15 Com; 18 Jet; 80 Jet; 112 CV4; 115 CV4 | BR7HS | |
| 10 (83–86); 14; 100 (>85); 40; 45(>87); 100 | BUHW-2 | |
| 25; 30; 35; 40; 60; 65 COM HC; 70; 75; 88; 90; 110; 115(<86) | BR9HS-10 | |
| 120; 140; 175; 200; 275; 300 | BR9HS-10 | |
| 28 Jet; 35 Jet; 48 SPL; 50 (>95); 60(3 цил.); 65; 70(>94); 90 LV4 | BPZ8HS-10 | |
| 105; 115 LV4; 130; 150; 200 Com; 225; 250V8; 300V8 | BPZ8HS-10 | |
| 4-х тактные | ||
| 5; 6; | D6HA | |
| 9 | B7HS | |
| 15 | DCPR7E | |
| EVINRUDE | ||
| Мощность | Марка свечи по каталогу NGK | |
| 1.5; 2; 4CD | B6S | BR6S |
| 4,5; 5; 6; 6,5; 7,5; 8; 9,9 (>77); 15 (>77); 20; 25; 28; 30; 35; 45; 48; 50 | BR9HS-10 | |
| 55(85); 200; 275; 300 | BR9HS-10 | |
| 10; 40; 55; 100 | BUHW-2 | |
| 2,6XP; 3,6XP; 65LC; 140; 150; 185; 200 (>86); 235 | BUHXW-1 |
| Таблица взаимозаменяемости свечей подвесных моторов | ||
| NGK | Champion | Bosh |
| AR6FS | RF10C | – |
| B5HS | L90C | W8A, W8AC, W8AO, W8AP |
| B6HS | L86C | W7A, W7AC, W7AO |
| B6HS-10 | L86C | W7A, W7AC, W7AO |
| В6S | J8C | W7E, W7EC, WSE, WSEC |
| B7HS | L82C | W5A, W5AC |
| B7HS-10 | L82C | W5A, W5AC |
| B7S | J6C | W4E2, W5EC |
| B8HS | L78C | WЗA, W3AC, W3AO, W4A, W4AC |
| B8HS-10 | L78C | WЗA, W3AC, W3AO, W4A, W4AC |
| B8S | J4C | – |
| B9HS-10 | L77JC4 | W2A, W2AC |
| BP6HS-10 | L87YC | W7B, W7BC |
| BP7HS | L82YC | W5B, W5BC |
| BP7HS-10 | L82YC | W5B, W5BC |
| BP8HN-10 | – | – |
| BP8HS-10 | L78YC | – |
| BP8HS-15 | L78YC6 | – |
| BPR6EFS | RS12YC | HR6D, HR6DC, HR6DP, HR6DS |
| BPR6FS | RV12YC | HR6B, HR6BC |
| BPR6HS | RL87YC | WR7B, WR7BC, WR7BP |
Искренне ваш, коллектив «Море лодок»
О чём могут говорить свечи?
По состоянию свечей зажигания можно судить об имеющихся проблемах с двигателем. Так, например, если электрод покрыт черным нагаром, подобное свидетельствует об обогащенной топливно-воздушной смеси. Как правило, у таких двигателей параллельно отмечается повышенный расход топлива. А вот если на электроде имеется светло-серый или белый нагар, то мотор работает на обедненной смеси, что может привести к перегреву камеры сгорания.
При наличии на центральном электроде небольшой юбки с красноватым оттенком, то подобное свидетельствует о большом содержании в топливе различных присадок. Как правило, такие отложения также отмечаются и внутри двигателя. Соответственно, потребуется выполнять очистку мотора при помощи ультразвука и специальных очистителей инжектора.
При наличии на свечах зажигания масляных подтеков — это говорит о повышенном расходе масла и проблемах с маслосъемными колпачками. У такого двигателя отмечается синеватый цвет выхлопа и характерный запах у отработанных газов.
Статьи о товаре
Электронная система зажигания
В электронной системе зажигания, которая является одной из важнейших составляющих современного автомобиля, ток высокого напряжения создается и распределяется благодаря электронным устройствам. Электронная система имеет множество явных преимуществ, а также позволяет легче запускать двигатель в зимнее время.
ей и реле
Принцип работы
Электронный блок управления реагирует на сигналы датчиков, вычисляя оптимальные параметры для функционирования системы. В первую очередь блок управления воздействует на воспламенитель, подающий напряжение на катушку зажигания, в первичной обмотке которой начинает протекать ток.
Когда напряжение прерывается, ток индуцируется во вторичной обмотке катушки. Прямо с катушки или же по высоковольтным проводам ток отправляется к определенной свече зажигания, в которой образуется искра, воспламеняющая топливно-воздушную смесь.
Если изменяется скорость вращения коленчатого вала, датчик, отвечающий за частоту его вращения, а также датчик, регулирующий положение распределительного вала, отправляют сигналы непосредственно в электронный блок управления, изменяющий угол опережения зажигания.
Если нагрузка на двигатель увеличивается, углом опережения зажигания управляет датчик расхода воздуха. Важную дополнительную информацию о воспламенении и
Системы зажигания: от простой к лучшей!
Система зажигания является неотъемлемым атрибутом любого бензинового или газового двигателя. При всем многообразии технических нюансов в данном вопросе, все системы зажигания с динамическим распределением подаваемого напряжения можно разделить на контактные и бесконтактные. Нижеследующая статья посвящена их основным особенностям, а также причинам возникновения систем со статическим распределением напряжения (электронное зажигание).
Вакуумный октан-корректор
Вакуумный октан-корректор изменяет угол опережения зажигания в зависимости от текущей нагрузки на ДВС. Прибор крепится к корпусу трамблера и представляет собой две взаимосвязанные полости, разделенные чувствительной мембраной. Одна из них непосредственно контактирует с окружающей атмосферой, другая — с полостью под дроссельной заслонкой. При увеличении нагрузки на двигатель разряжение под дроссельной заслонкой уменьшается. Вследствие этого пара «диафрагма-тяга» несколько сдвигает пластину с контактами от набегающего на нее кулачка контактов — угол опережения зажигания уменьшается. И, наоборот, при уменьшении подачи газа разряжение под дроссельной заслонкой увеличивается, после чего диафрагма сдвигает пластину с контактами в другую сторону.
Оба устройства работают схожим образом и в бесконтактной системе зажигания, однако вместо кулачка поворачивается экран бесконтактного датчика момента искрообразования.
Общие недоста
Все статьи
Калильное число свечей зажигания
Калильное число является характеристикой тепловых свойств свечи. Определяется температурой нижней части изолятора центрального электрода свечи. Калильное число пропорционально давлению, при котором в процессе тестирования свечи на специальной моторной установке с наддувом в ее цилиндре начинает появляться калильное зажигание (неуправляемый процесс вспыхивания топливно-воздушной смеси от раскаленных частей свечи).
Отечественная промышленность производит свечи зажигания с калильными числами 8, 11, 14, 17, 20, 23 и 26. В зависимости от числа различают горячие свечи (калильное число 11-14), средние свечи (17-19), холодные свечи (20 и более).
У свечей с небольшим калильным числом (горячие) тепловой конус при сравнительно небольшой тепловой нагрузке нагревается до 900°С (температура начала калильного зажигания). Такие свечи устанавливаются на малофорсированных двигателях с низкими степенями сжатия, где необходимо достижение температуры самоочистки от нагара при довольно небольших температурах.
Холодные свечи применяются на высокофорсированных двигателях. У них калильное зажигание происходит при высоких температурах.
За рубежом не существует общей шкалы калильных чисел. У ряда зарубежных фирм маркировка калильного числа свечей выполнялась по времени (в секундах), после которого на тарировочной моторной установке начиналось калильное зажигание.
Для определения взаимозаменяемости свечей от разных производителей по калильному числу необходимо использовать следующую таблицу.
Сводная таблица взаимозаменяемости горячих свечей.
| РОССИЯ | А11 А11-1 А11-3 | А11Р | А14В А14В-2 | А14ВМ | А14ВР | А14Д | А14ДВ | А14ДВР | А14ДВРМ |
| AUTOLITE | 425 | 414 | 275 | 275 | — | 405 | 55 | 4265 | 65 |
| BERU | 14-9A | 14R-9A | 14-8B | 14-8BU | 14R-7B | 14-8C | 14-8D | 14R-8D | 14R-8DU |
| BOSCH | W9A | WR9A | W8B | W8BC | WR8B | W8C | W8D | WR8D | WR8DC |
| BRISK | N19 | NR19 | N17Y | N17YC | NR17Y | L17 | L17Y | LR17Y | LR17YC |
| CHAMPION | L86 | RL86 | L92Y | L92YC | — | N5 | N11Y | NR11Y | RN11YC |
| EYQUEM | 406 | — | 550S | C32S | — | — | 600LS | — | RC52LS |
| MAGNETI MARELLI | FL4N | FL4NR | FL5NR | F5NC | FL5NPR | FL5L | FL5LP | FL5LPR | F5LCR |
| NGK | B4H | BR4H | BP5H | BP5HS | BPR5H | B5EB | BP5E | BPR5E | BPR5ES |
| NIPPON DENSO | W14F | W14FR | W16FP | W16FP-U | W14FPR | W17E | W16EX | W16EXR | W16EXR-U |
Сводная таблица взаимозаменяемости средних свечей.
| РОССИЯ | А17В | А17Д | А17ДВ А17ДВ-1 А17ДВ-10 | А17ДВМ | А17ДВР | А17ДВРМ | АУ17ДВРМ |
| AUTOLITE | 273 | 404 | 64 | 64 | 64 | 64 | 3924 |
| BERU | 14-7B | 14-7C | 14-7D | 14-7DU | 14R-7D | 14R-7DU | 14FR-7DU |
| BOSCH | W7B | W7C | W7D | W7DC | WR7D | WR7DC | FR7DCU |
| BRISK | N15Y | L15 | L15Y | L15YC | LR15Y | LR15YC | DR15YC |
| CHAMPION | L87Y | N4 | N9Y | N9YC | RN9Y | RN9YC | RC9YC |
| EYQUEM | 600S | — | 707LS | C52LS | — | RC52LS | RFC52LS |
| MAGNETI MARELLI | FL6NP | FL6L | FL7LP | F7LC | FL7LPR | F7LPR | 7LPR |
| NGK | BP6H | B6EM | BP6E | BP6ES | BPR6E | BPR6ES | BCPR6ES |
| NIPPON DENSO | W20FP | W20EA | W20EP | W20EP-U | W20EXR | W20EPR-U | Q20PR-U |
Сводная таблица взаимозаменяемости холодных свечей.
| РОССИЯ | А20Д А20Д-1 | А23-2 | А23В | А23ДМ | А23ДВМ |
| AUTOLITE | 4054 | 4092 | 273 | 403 | 52 |
| BERU | 14-6C | 14-5A | 14-5B | 14-5CU | 14-5DU |
| BOSCH | W6C | W5A | W5B | W5CC | W5DC |
| BRISK | L14 | N12 | N12Y | L82C | L12YC |
| CHAMPION | N3 | L82 | L82Y | N3C | N6YC |
| EYQUEM | — | — | 755 | 75LB | C82LS |
| MAGNETI MARELLI | FL7L | FL8N | FL8NP | CW8L | F8LC |
| NGK | B7E | B8H | BP8H | B8ES | BP8ES |
| NIPPON DENSO | W22ES | W24FS | W24FP | W24ES-U | W24EP-U |
См. также:
- Маркировка свечей зажигания
- Маркировка свечей Bosch
undone
