Меняем сайлентблоки передней подвески форд фокус 2

Меняем старые на новые

• Процесс довольно энергоемкий и потребует от вас определенных физических сил, но пусть владельца в это время греет мысль о сэкономленных деньгах и предстоящей езде без всяких проблем;
• Поддомкрачивается задний мост. Можно менять сайленты по очереди, переставляя домкрат туда-сюда, но лучше взять у соседа взаймы еще один домкрат. Можно подвесить машину на колоды из дерева или специальный козел, сваренный из металлических реек;
• На пружину ставится и затягивается стяжка. На СТО пружина обычно снимается, но в домашних условиях делать лишние телодвижения не стоит;

Устанавливается опора под главный рычаг, на котором смонтировано колесо;
Выворачивается болт, удерживающий подпружинный рычаг;
Сама пружина вытаскивается, рычаг опускается вниз, чтобы не мешался под рукой;
Отвинчиваются поперечные рычаги – и нижний, и верхний – вместе с амортизатором. Отсоединяется тросик ручника;
Следом снизу вывинчивается болтик, фиксирующий провода, идущие на АБС-датчик; его клемма отсоединяется, после чего можно открутить болты (2 штуки), крепящие поперечный рычаг;
Снимается сайлентблок.

Статья по теме «Какой лучше купить автомобильный домкрат».

Порядок замены сайлентблоков задней подвески Форд Фокус 2

Сегодня мы рассмотрим порядок работ по замене сайлентблоков задней подвески на автомобиле Форд Фокус 2.

В условиях наших дорог ни одна подвеска легкового автомобиля долго не ходит, особенно если она независимая, многорычажная, с использованием многих элементов.

Но и следует отметить, что обычно проблемы с независимой подвеской часто сводятся к износу резинотехнических элементов – сайлентблоков, втулок, демпферов, которые относятся к расходным материалам и поэтому предусмотрена их замена.

Зачастую на легковых автомобилях сзади используется зависимая подвеска, которая имеет вполне простую конструкцию, и замена изношенных элементов производится у нее не особо сложно.

Замена продольного рычага Фокус

В передней части продольного рычага Форд Фокус установлен сайлент-блок, через который рычаг закреплен двумя болтами к кузову. К задней части рычага четырьмя винтами крепится ступичный узел заднего колеса. Замена рычага требуется при его деформации или износе сайлентблоков.

Как и с другими рычагами работы по замене проводим на яме или эстакаде (подъемнике) со снятием пружины, и колеса. Плюс необходимо подставить упор под нижний рычаг. Без регулируемого упора вынуть болты из проушин сайлентблоков будет проблематично.

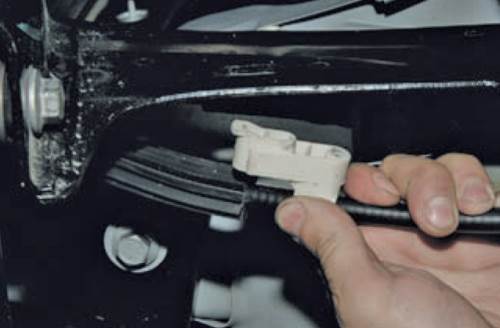

Вынимаем из отверстий продольного рычага три держателя проводов датчика скорости вращения колеса и отсоединяем колодку проводов от датчика скорости вращения колеса.

Головкой «на 10» отворачиваем саморез крепления упора оболочки троса стояночного тормоза и вынимаем упор из отверстия рычага.

Отсоединяем нижний конец амортизатора от продольного рычага затем отсоединяем от продольного рычага поперечные рычаги подвески.

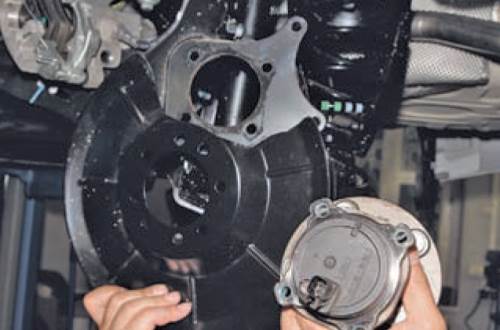

Снимаем ступичный узел затем головкой «на 15» отворачиваем два болта крепления рычага к кузову и снимаем продольный рычаг.

Устанавливаем новый продольный рычаг в обратной последовательности. Важный момент – окончательно затягиваем резьбовые соединения в положении «автомобиль на колесах» (под нагрузкой), это позволит продлить жизнь сайлентблокам Форд Фокус.

Особенности замены сайлентблоков

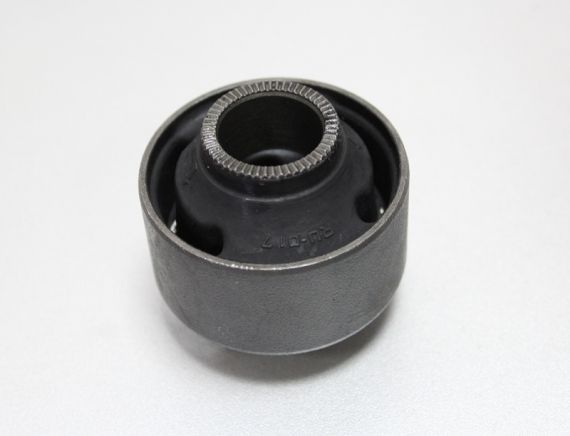

Особенностью сайлентблоков, используемых на задней подвеске Фокус 2 является их конструкция.

Металлическая составляющая его представляет собой пластину с двумя проушинами, через которые продольный рычаг крепится к корпусу авто.

Края этой пластины значительно выступают за пределы резиновой составляющей сайлентблока, поэтому применить приспособление для выпрессовки-запрессовки обычных сайлентблоков здесь не получится.

Для замены сайлентблока можно воспользоваться обычным трехлапчатым съемником и втулкой.

Сейчасчитают Секреты Форд Фокус 2 или как активировать скрытые возможности автомобиля

788

Неисправность системы ESP Форд Фокус 2, диагностика причин и способы их устранения

3.4k

Втулку можно сделать из отрезка толстостенной трубы с внутренним диаметром 35-40 мм.

Достаточно взять отрезок длиной 70 мм. Отверстие с одной стороны нужно заделать.

Для этого понадобится толстостенная шайба, без отверстия по центру, диаметр которой должен соответствовать внешнему диаметру трубы.

Для удобства эту шайбу можно приварить к трубе, сделав подобие стакана, но можно этого и не делать, достаточно перед выпрессовкой-запрессовкой подготовленную шайбу класть на отрезок трубы.

Последовательность выпрессовки такова: с одной стороны, на сайлентблок ставиться втулка, при этом выступающая проушина заходит внутрь ее.

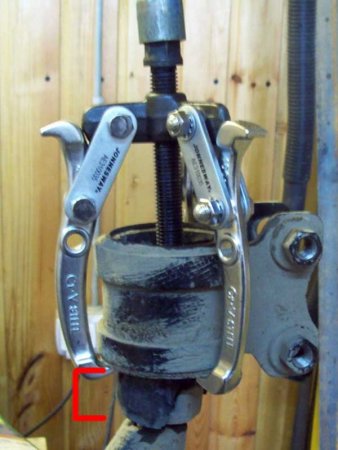

Лапки съемника захватывают края рычага, винт съемника, который должен упираться в шайбу на втулке, потихоньку заворачивается и втулка выдавливает сайлентблок.

ВАЖНО: Запомните, как глубоко находился сайлентблок и под каким углом он был установлен

Запрессовка нового сайлентблока производится точно также

Важно только, чтобы длина лапок и винта съемника была достаточной

Или можно воспользоваться головной на 22 и аккуратно бить только по внутренней обойме.

Следите за тем, чтобы сайлентблок не ушел слишком глубоко, иначе вы его уже оттуда не вытащите.

Замена задней стойки стабилизатора

Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.

Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:

• откручиваем гайку, которой стойка крепится к поперечному рычагу подвески, для этого потребуется накидной ключ на 15. Чтобы стойка при откручивании гайки не провернулась по оси, удерживаем ее шестигранником;
• затем этими же ключами отворачиваем верхнюю гайку, которая удерживает стойку на поперечном рычаге;

• раскрутив крепления, снимаем старую деталь, устанавливаем новую, на этом можно считать работу законченной.

Все было просто, но не всегда старая стойка нормально отворачивается. Резьба на шаровом пальце забивается грязью, и при попытке открутить гайку шестигранный ключ проворачивает в теле пальца. Прежде чем начать раскручивать соединение, необходимо:

• очистить резьбу на стойке стабилизатора от грязи;
• побрызгать на нее WD40;
• подождать 15-20 минут, чтобы остатки грязи «отъелись».

Только после этого следует приступать к откручиванию гаек. Если все же шаровой палец прокручивает в теле, и гайка крутится вместе с ним, придется применить маленькую болгарку – срезать изношенную стойку стабилизатора.

В данном случае рассмотрена замена Г-образных стоек стабилизатора, но на Ford Focus-2 также могут устанавливаться стабилизаторные стойки так называемого «прямого» типа.

Эти детали меняются еще проще, здесь уже осложнений практически никаких не возникает.

Когда менять сайлентблоки задних рычагов на Форд Фокус 2

Износ видно сразу.

То, что сайлентблоком называется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому объяснять не нужно.

То, что они имеют свой предел прочности, тоже понятно. Замена сайлентблоков задней подвески бывает необходима уже после 80–100 тысяч пробега, а признаками неисправности считаются:

• стук и скрип в районе заднего моста;
• неустойчивость автомобиля при резком перестроении и в поворотах;
• увод машины в сторону при торможении;
• неравномерный износ резины задних колёс;
• нарушенные углы развала-схождения задних колёс.

Если не заметить сильный износ сайлентблоков вовремя, то кроме ремонта, можно крепко потратиться и на замену деталей подвески, и на новую резину. Да и безопасность в пути тоже будет под угрозой.

Какие сайлентблоки будем ставить?

Новые сайлентблоки установлены.

Но есть опасность нарваться на контрафакт, на рынке появляется всё больше подделок рычагов из стали отвратительного качества. Однако если рычаги в нормальном состоянии, а из строя вышли только сайлентблоки, будем их менять. Работа по замене стоит в среднем около 4–4,5 тысяч рублей в зависимости от сервиса, поэтому сэкономим деньги и заменим сайлентблоки своими руками.

На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder. Вот их каталожные номера:

• Lemforder 31938 01, это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм;
• Lemforder 31940 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2;
• Febi 34249, продаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага;
• десять болтов Febi 29451 с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15;
• два регулировочных болта для установки развала Mazda BP4K-28-66ZB;
• две регулировочные шайбы Mazda BP4K-28-473A;
• Hanse HR 402 183 — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм;
• внутренний сайлентблок нижнего поперечного рычага, Hanse HR 402 182, диаметры такие же;
• две втулки стабилизатора поперечной устойчивости Lemforder 34054 01.

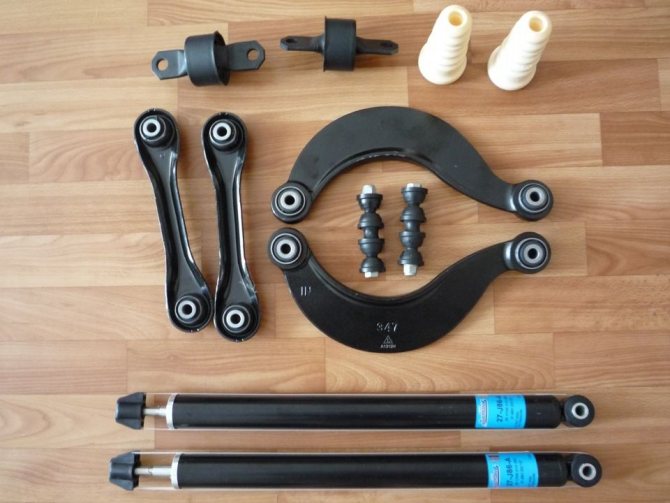

Все запчасти выглядит примерно так

Это интересно: Форд фокус 2 замена задних колодок барабаны — разбираем в общих чертах

Дача48.ру

Все владельцы вторых Фокусов рано или поздно сталкиваются с ремонтом задней подвески. Первым делом приходит идея посетить автосервис, где за эту процедуру объявят цену сопоставимую с покупкой подержанных «Жигулей». Сервис не виноват, идея принадлежит еще Генри Форду, который предложил продавать дешевые машины и дорогие запчасти к ним, но сейчас не об этом. Если у владельца Фокуса все в порядке с руками, инструментом и есть кусок земли или гараж, то есть вариант сэкономить кровные и все отремонтировать своими руками. В этой статье, на своем примере, покажу как это сделать. Речь пойдет о Форд Фокус 2 дористайлинговый универсал 2006 года.

Для начала необходимо подготовиться.

Нам понадобится следующий инструмент:

набор головок;
пару наборов ключей рожковых;
шестигранники;
молоток на всякий случай;
съемник трехлапый;
домкрат автомобильный;
домкрат гидравлический;
стяжки для пружин;
вдшка или другая подобная жижа;
при плохом раскладе УШМ или в простонародье «болгарка» с диаметром диска 125 мм!!! Это важно, потому как 115 там недостать;
литол;
приспособление для выпрессовки сальников (на нем остановимся подробнее ниже);
куча обрезков от досок. Обязательно нужно будет подложить чего-нибудь

У меня стройка, так что с этим проблем не было;
пару дней свободного времени (может кто-то сделает быстрее, но у меня получилось именно столько);

Ставим стяжки на пружину, сжимаем ее насколько это позволяют стяжки. Скорее всего, вынуть её не удастся, но это и не нужно.

Поддамкрачиваем главный рычаг, на котором установлено колесо

и выкручиваем болт, который держит подпружинный рычаг.

Вынимаем пружину, рычаг отводим вниз чтобы не мешался.

Откручиваем верхний и нижний поперечные рычаги, а заодно и амортизатор снизу.

Снимаем с крючка трос ручного тормоза.

Откручиваем маленький болтик на фотке снизу, он провода идущие на датчик антипробуксовочной системы (АБС)

Разъединяем клемму АБС и откручиваем 2 болта, которые держат поперечный рычаг.

Аккуратно отводим в сторону, очень стараемся ничего не повредить. Вытираем пот со лба, делаем передышку. Сейчас образовался свободный доступ к поперечным верхнему и нижнему рычагам, самое время чтобы заменить их.

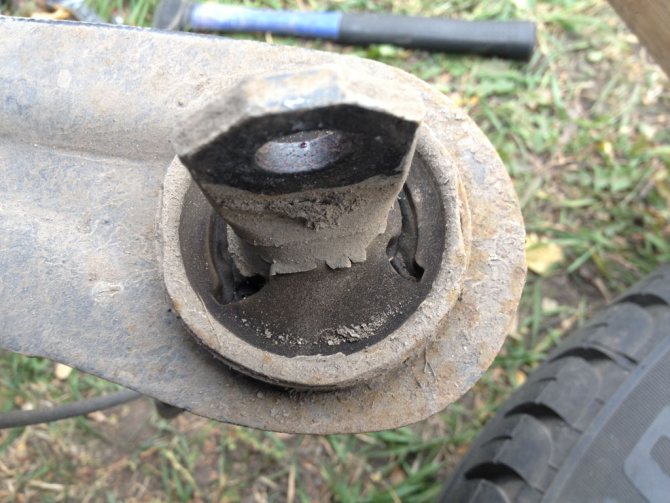

Вот он сайлентблок продольного заднего рычага.

Он у меня даже еще в нормальном состоянии, но раз уж начал замену, то надо менять. Вся беда в том, что его надо выпрессовывать. не пытайтесь его выбивать, это бесполезно. Тут-то нам и понадобится специальное приспособление в виде цилиндра из металла. Мне сделал его знакомый токарь совсем за недорого. Знаю, нынче токари в дефиците, но они есть!

Это цилиндр диаметром 58 мм, высотой 70 мм, внутренним диаметром 35 мм и глубиной стакана 50 мм. Ставим съемник и аккуратно давим

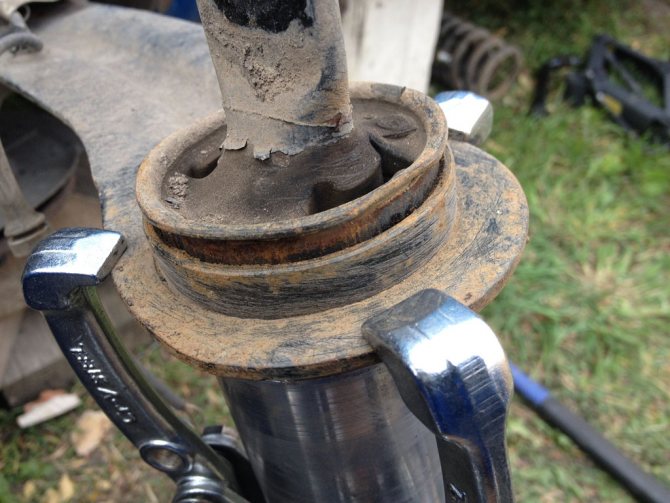

Стакан позволяет равномерно давить на весь сайлентблок и он потихоньку выходит

Вот результат. Выдавленный сайлентблок

Меняем сайлентблок на новый и запрессовываем его на прежнее место. Постарайтесь расположить его также, как был старый. Имею в виду расположение «ушей». На фотке снизу финальный этап

Обратите внимание на пластины, их я подложил для того, чтобы стакан-приспособа стоял ровно

Остается открутить подпружинный рычаг. У меня это было самое сложное действие, оба рычага не захотели откручиваться и пришлось их спиливать. Это не очень приятно, особенно лежа под машиной, но что делать… надо! Рычаг крепится к балке болтом с эксцентриком и надо сделать два аккуратных пропила между рычагом и балкой. В итоге получаем вот такой старый рычаг со спиленным болтом.

Далее, все собираем в обратном порядке. Я бы рекомендовал сначала все предварительно собрать не затягивая, поставить домкрат под рычаг, как на фотке снизу. Это сымитирует колесо на дороге и резинки встанут на свои места.

После этого можно все протянуть основательно. Вот таким способом, за пару выходных на даче можно сэкономить приличную сумму. И хорошо провести время!

Основные признаки неисправности задней подвески Ford Focus 2 и ремонт

Прежде всего, многие водители недооценивают влияние задней подвески на общую управляемость автомобиля. Как правило, поводом для проведения диагностики и ремонта является наличие стуков, которые снижают уровень комфорта при езде. В то же время, ухудшение управляемости и устойчивости часто игнорируется.

Сразу отметим, такой подход является абсолютно неправильным. Более того, многорычажная подвеска влияет на устойчивость автомобиля намного сильнее, чем простая балка, которая используется на машинах бюджетного сегмента.

В любом случае, первое, важно следить за стоянием задних амортизаторов и пружин. Необходима диагностика и проверка задних стоек в том случае, если появились следующие симптомы:

• стуки сзади при проезде неровностей;
• машина «виляет» и раскачивается на неровностях;
• заметна раскачка при езде на средней и высокой скорости;
• задние колеса «переставляет» в поворотах;
• при активном торможении задняя ось явно не устойчива;

Также, если видны масляные пятна в области штока амортизатора, это является четким индикатором возникших проблем со стойками.  Чтобы поменять амортизаторы задние на Форд Фокус 2, потребуется выполнить следующие основные действия:

• снять заднее колесо;
• под подвеску следует установить упор;
• далее откручивается крепление амортизатора;
• изношенный амортизатор снимается, на его место устанавливается новый;

Обратите внимание, обычно амортизаторы меняют парами на одной оси. Такая замена показана даже в том случае, если одна стойка еще сохраняет работоспособность. Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что  стойки будут работать не одинаково

В результате ухудшится устойчивость и управляемость.

Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что  стойки будут работать не одинаково. В результате ухудшится устойчивость и управляемость.

Если же появились стуки в области задней подвески, при этом амортизаторы в норме, тогда нельзя исключать износ стоек стабилизатора. Данный элемент подвержен нагрузкам и может быстро выйти из строя при езде по плохим дорогам.

При этом поменять стойки стаба на Фокус 2 не сложно и можно выполнить операцию своими руками в условиях обычного гаража. Машину нужно загнать на яму, открутить крепление стойки к поперечному рычагу.

После этого можно снять старую стойку и поставить новую. Единственное, нужно учитывать, что на шаровом пальце резьба подвержена активному загрязнению, то есть грязь нужно обязательно очистить. Добавим, что на Ford Focus 2 в устройстве подвески есть как Г-образные стойки, так и прямые. Так вот, прямую стойку заменить еще проще.

В целом, если задняя подвеска прошла больше 100 тыс. км, нужно быть готовым к замене целого ряда элементов (задний рычаг Форд Фокус 2, сайлентблок Форд Фокус 2 заднего рычага, стойка стабилизатора, сайлентблок задней тяги, болт с эксцентриком и т.д.).  Если к этому добавить и задние стойки, стоимость ремонта получается достаточно высокой (при условии использования исключительно оригинальных деталей).

При этом следует отметить, что некоторые детали подвески подходят от Mazda, а также в каталогах представлен достаточно большой список доступных аналоговых запчастей разных производителей и качества  для ремонта задней подвески Форд Фокус.

Еще добавим, что после любых работ с задней подвеской, а также в том случае, если замечен неравномерный износ задних покрышек или есть нарекания на устойчивость, следует уделить внимание углам установки задних колес.  Углы схождения задних колес регулируются болтами крепления нижних задних рычагов к подрамнику. Это и есть так называемые регулировочные болты. Регулировочный болт получил эксцентриковую головку, а также шайбу

Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к  продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен

Регулировочный болт получил эксцентриковую головку, а также шайбу. Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к  продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен.

Замена задней стойки стабилизатора

Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.

Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:

• откручиваем гайку, которой стойка крепится к поперечному рычагу подвески, для этого потребуется накидной ключ на 15. Чтобы стойка при откручивании гайки не провернулась по оси, удерживаем ее шестигранником;
• затем этими же ключами отворачиваем верхнюю гайку, которая удерживает стойку на поперечном рычаге;
• раскрутив крепления, снимаем старую деталь, устанавливаем новую, на этом можно считать работу законченной.

Все было просто, но не всегда старая стойка нормально отворачивается. Резьба на шаровом пальце забивается грязью, и при попытке открутить гайку шестигранный ключ проворачивает в теле пальца. Прежде чем начать раскручивать соединение, необходимо:

• очистить резьбу на стойке стабилизатора от грязи;
• побрызгать на нее WD40;
• подождать 15-20 минут, чтобы остатки грязи «отъелись».

Только после этого следует приступать к откручиванию гаек. Если все же шаровой палец прокручивает в теле, и гайка крутится вместе с ним, придется применить маленькую болгарку – срезать изношенную стойку стабилизатора.

В данном случае рассмотрена замена Г-образных стоек стабилизатора, но на Ford Focus-2 также могут устанавливаться стабилизаторные стойки так называемого «прямого» типа.

Эти детали меняются еще проще, здесь уже осложнений практически никаких не возникает.

Замена сайлентблоков

Передний сайлентблок заменить несложно, имея приспособление для выпрессовки-запрессовки.

Им производится сначала выпрессовка старого элемента, а затем на его место запрессовывается новый.

Внутри сайлентблока рычага передней подвески размещены две металлические втулки и внутренняя обойма, которой он одевается на рычаг.

Все пространство внутри внешнего корпуса заполнено резиной.

Перед снятием на рычаге лучше сделать пометки, как на нем располагался сайлентблок, а также как относительно рычага располагались проушины, глубина его посадки. В дальнейшем это поможет правильно произвести установку.

Это очень важно, поскольку, установив новый резинотехнический элемент, снять его без разрушения конструкции уже не удастся. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника

Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника.

При сильном износе резина внутри уже расслоена и корпус должен сняться.

После снятия на рычаге остаются две втулки и внутренняя обойма, причем все это залито резиной.

Если же стянуть корпус съемником не удалось, его можно разрезать «болгаркой».

Далее втулки ножом очищаются от остатков резины, и они сбиваются молотком с зубилом.

Их можно также и разрезать болгаркой.

После удаления втулок, остается только очистить внутреннюю обойму от резины и разрезать ее шлифмашинкой, поскольку она посажена очень плотно, и стянуть ее съемником не удастся.

Далее оставшееся внутренняя обойма сбивается с помощью зубила и молотка.

На этом операции по снятию изношенного сайлентблока завершены, можно приступать к установке нового элемента.

Запрессовка.

Перед установкой нового сайлентблока его посадочное место нужно зачистить наждачкой.

Для облегчения посадки можно рычаг подвергнуть воздействию низких температур, то есть попросту заморозить. Для этого можно воспользоваться сухим льдом. Правда достать его не так просто.

Это приведет кратковременному изменению структуры металла, посадочное место немного «сожмется».

Новый сайлентблок устанавливают на край посадочного места, так чтобы все сделанные ранее метки положения проушин совпали.

Насаживают новый элемент при помощи молотка и проставки из металлической трубки.

Важно, чтобы трубка была равной по диаметру внутренней обоймы. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром

Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром.

Ударные нагрузки должны осуществляться только по обойме, и ни в коем случае – по резиновой составляющей сайлентблока или втулкам.

Производя установку нового элемента нужно следить за глубиной его посадки на рычаг.

После замены сайлентблоков, все ставиться на место, перед установкой все его крепежные элементы нужно обработать фиксаторами резьбы.

Произведя замену сайлентблоков с одной стороны, следует выполнить те же операции и с другой, поскольку замена данных элементов производиться попарно, сразу с обеих сторон автомобиля.

Надеемся, что мы вам помогли. Удачи.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

Особенности замены сайлентблоков

Особенностью сайлентблоков, используемых на задней подвеске Фокус 2 является их конструкция.

Металлическая составляющая его представляет собой пластину с двумя проушинами, через которые продольный рычаг крепится к корпусу авто.

Края этой пластины значительно выступают за пределы резиновой составляющей сайлентблока, поэтому применить приспособление для выпрессовки-запрессовки обычных сайлентблоков здесь не получится.

Для замены сайлентблока можно воспользоваться обычным трехлапчатым съемником и втулкой.

Втулку можно сделать из отрезка толстостенной трубы с внутренним диаметром 35-40 мм.

Достаточно взять отрезок длиной 70 мм. Отверстие с одной стороны нужно заделать.

Для этого понадобится толстостенная шайба, без отверстия по центру, диаметр которой должен соответствовать внешнему диаметру трубы.

Для удобства эту шайбу можно приварить к трубе, сделав подобие стакана, но можно этого и не делать, достаточно перед выпрессовкой-запрессовкой подготовленную шайбу класть на отрезок трубы.

Последовательность выпрессовки такова: с одной стороны, на сайлентблок ставиться втулка, при этом выступающая проушина заходит внутрь ее.

Лапки съемника захватывают края рычага, винт съемника, который должен упираться в шайбу на втулке, потихоньку заворачивается и втулка выдавливает сайлентблок.

ВАЖНО: Запомните, как глубоко находился сайлентблок и под каким углом он был установлен

Запрессовка нового сайлентблока производится точно также

Важно только, чтобы длина лапок и винта съемника была достаточной

Или можно воспользоваться головной на 22 и аккуратно бить только по внутренней обойме.

Следите за тем, чтобы сайлентблок не ушел слишком глубоко, иначе вы его уже оттуда не вытащите.

Замена переднего рычага Форд Фокус 2

Передние рычаги на автомобиле Ford Focus целесообразно менять целиком, если они получили повреждения или имеют уже достаточно большой износ (выработали свой ресурс). Автовладельцам следует учитывать, что после замены рычагов необходимо проверить и отрегулировать углы колес на стенде развал-схождения.

Замена рычага производим следующим образом:

• устанавливаем автомобиль на ровную площадку, домкратим и снимаем колесо;
• ключом на 18 откручиваем гайку шаровой опоры, с помощью съемника отсоединяем опору от поворотного кулака;
• сначала откручиваем передний болт, которым крепится рычаг к подрамнику;
• затем отворачиваем два болта сзади снизу;
• снимаем рычаг, если необходимо сменить оба, аналогично демонтируем и второй;
• устанавливаем новые детали на место.

Как видим, меняются рычаги очень просто и быстро, подобную работу может выполнить почти любой водитель с минимальными слесарными навыками.

Основные признаки неисправности задней подвески Ford Focus 2 и ремонт

Прежде всего, многие водители недооценивают влияние задней подвески на общую управляемость автомобиля. Как правило, поводом для проведения диагностики и ремонта является наличие стуков, которые снижают уровень комфорта при езде. В то же время, ухудшение управляемости и устойчивости часто игнорируется.

Сразу отметим, такой подход является абсолютно неправильным. Более того, многорычажная подвеска влияет на устойчивость автомобиля намного сильнее, чем простая балка, которая используется на машинах бюджетного сегмента.

В любом случае, первое, важно следить за стоянием задних амортизаторов и пружин. Необходима диагностика и проверка задних стоек в том случае, если появились следующие симптомы:

• стуки сзади при проезде неровностей;
• машина «виляет» и раскачивается на неровностях;
• заметна раскачка при езде на средней и высокой скорости;
• задние колеса «переставляет» в поворотах;
• при активном торможении задняя ось явно не устойчива;

Также, если видны масляные пятна в области штока амортизатора, это является четким индикатором возникших проблем со стойками. Чтобы поменять амортизаторы задние на Форд Фокус 2, потребуется выполнить следующие основные действия:

• снять заднее колесо;
• под подвеску следует установить упор;
• далее откручивается крепление амортизатора;
• изношенный амортизатор снимается, на его место устанавливается новый;

Если же появились стуки в области задней подвески, при этом амортизаторы в норме, тогда нельзя исключать износ стоек стабилизатора. Данный элемент подвержен нагрузкам и может быстро выйти из строя при езде по плохим дорогам.

При этом поменять стойки стаба на Фокус 2 не сложно и можно выполнить операцию своими руками в условиях обычного гаража. Машину нужно загнать на яму, открутить крепление стойки к поперечному рычагу.

После этого можно снять старую стойку и поставить новую. Единственное, нужно учитывать, что на шаровом пальце резьба подвержена активному загрязнению, то есть грязь нужно обязательно очистить. Добавим, что на Ford Focus 2 в устройстве подвески есть как Г-образные стойки, так и прямые. Так вот, прямую стойку заменить еще проще.

При этом следует отметить, что некоторые детали подвески подходят от Mazda, а также в каталогах представлен достаточно большой список доступных аналоговых запчастей разных производителей и качества для ремонта задней подвески Форд Фокус.

Еще добавим, что после любых работ с задней подвеской, а также в том случае, если замечен неравномерный износ задних покрышек или есть нарекания на устойчивость, следует уделить внимание углам установки задних колес. Углы схождения задних колес регулируются болтами крепления нижних задних рычагов к подрамнику

Это и есть так называемые регулировочные болты.

Регулировочный болт получил эксцентриковую головку, а также шайбу. Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Замена сайлентблоков задней подвески Форд Фокус 2. Пошаговый инструктаж

Те автолюбители, у кого замена сайлентблоков задней подвески Форд Фокус 2 уже позади, советуют за этим делом в сервисы не обращаться. Автомастера свято следуют заветам Генри Форда, открыл секрет вечно окупающегося бизнеса: дешевая машина, дорогие запчасти плюс всунуть хозяину все, что ему надо и нет. Когда вы приезжаете на СТО, намереваясь поменять только сайлентблоки, вам с серьезным и сочувственным видом впихивают заодно и смену рычагов, а если дашь слабину – заставят еще и стойки менять, хотя они и рассчитаны минимум на 140.000 пробега (для определенных типов автомобилей). Между тем, люди, которые катаются на Фокусе не первый год, утверждают, что особых проблем для самостоятельного ремонта задней подвески (во всяком случае, в отношении сайлентблоков) не было и не предвидится. Если руки приставлены к туловищу нужным концом, нормальный автовладелец справится с задачей достаточно легко. Хватит и 3-4 часов для возни с обоими сайлентблоками, если только действительно не нужно менять еще и рычаги (которые, заметим, тоже вполне доступно заменить самостоятельно). Так что, дерзайте, и верьте в свои силы.

Замена сайлентблоков задней подвески Форд Фокус 2

комфортнее происходит на яме или эстакаде, но за отсутствием оных вполне можно обойтись и домкратом, который в багажнике найдется у любого. А как это сделать, поэтапно расскажем в этой статье.

Когда пора менять сайленты?

Во всех моделях Ford, в том числе и в Focus 2, эти детали рассчитаны на преодоление 100.000 километров. Однако плохое покрытие в совокупности с большим количеством реагентов на нем сокращают срок службы сайлентов вдвое. Понять, что наступило время Х и пора браться за домкрат и прочий инструментарий, можно прежде всего за гула и стука, издаваемым задней подвеской.

Таким тревожным симптомом

можно считать неохотно послушание машины. А если оно дополняется постоянно искривляющимся с развалом схождением – можно даже и не сомневаться, что пора покупать новые сайлентблоки и заменить старые. Для гарантии можно залезть под днище, очистить от грязи подходящее место и убедиться в своих подозрениях визуально (имея перед глазами новые детали для сравнения).

Меняем старые на новые

• Процесс достаточно энергоемкий и потребует от вас определенных физических сил, но пусть владельца в это время греет мысль о сэкономленных денег и будущей езде без всяких проблем;
• Поддомкрачивать задний мост. Можно менять сайленты по очереди переставляя домкрат туда-сюда, но лучше взять у соседа взаймы еще один домкрат. Можно подвесить машину на бревна из дерева или специальный козел, сваренный из металлических рельсов;
• На пружину ставится и затягивается стяжка. На СТО пружина обычно снимается, но в домашних условиях делать лишние движения не стоит;
• Устанавливается опора под главный рычаг, на котором смонтировано колесо;
• Выворачивается болт, удерживающий подпружинный рычаг;
• Сама пружина вытаскивается, рычаг опускается вниз, чтобы не мешался под рукой;
• Выкручиваем поперечные рычаги – и нижний, и верхний – вместе с амортизатором. Отсоединяется тросик ручника;
• Следом снизу вывинчивается болтик, фиксирующий провода, которые идут на АБС-датчик; его клемма отсоединяется, после чего можно открутить болты (2 штуки), крепящие поперечный рычаг;
• Снимается сайлентблок.

Самый ответственный момент

Те, кто впервые занимаются заменой сайлентов, совершают одну и ту же ошибку – пытаются выбить его кувалдой. Ни у кого это не получилось. Только выпрессовка

способна извлечь сайлентблок из насиженного гнезда.

Вариантов всего 2: или съездить на СТО с демонтированной деталью и заплатить за выпрессовку довольно небольшую денежку, или (если в хозяйстве есть съемник) заранее заказать знакомому токарю толстый металлический стакан с такими примерными размерами: наружный диаметр 58 мм, внутренний – 35, глубина 60, высота 70. С помощью такого нехитрого приспособления сайлент легко выдавливается из своего гнезда.

Новый тем же макаром запрессовывается на его место так, чтобы его расположение было таким же, как у бывшего (ориентироваться надо на «уши»). Собирается машина в обратном порядке.

Справедливости ради надо заметить, что замена сайлентблоков задней подвески Форд Фокус 2 в большинстве случаев сопровождается и сменой рычагов. Однако это совсем не обязательное условие: если они в норме, лишние расходы ни к чему. Только перед тем, как заняться сайлентами, прозвонить и рычаги на предмет их целостности и надежности.
