Всем привет!Решил самостоятельно заменить сайлентблоки на своей ВАЗ-2107, съемников не было, поэтому пришлось придумать самодельные из подручных материалов.

Нам понадобится:— кусок 40-миллиметровой водопроводной трубы— большая шайба или пластина диаметром не менее 50 мм— болт М12-14 длиной 6-7 см с шайбами— молоток, тиски, наковальня, болгарка

Начнем со съемника.

Отрезаем 2,5-3 см от водопроводной трубы, с помощью молотка отбиваем обрезок на наковальне, доведя его внутренний диаметр до 45 мм, чтобы сайлентблок нижнего рычага свободно через него проходил, или находим подходящую по диаметру трубку.

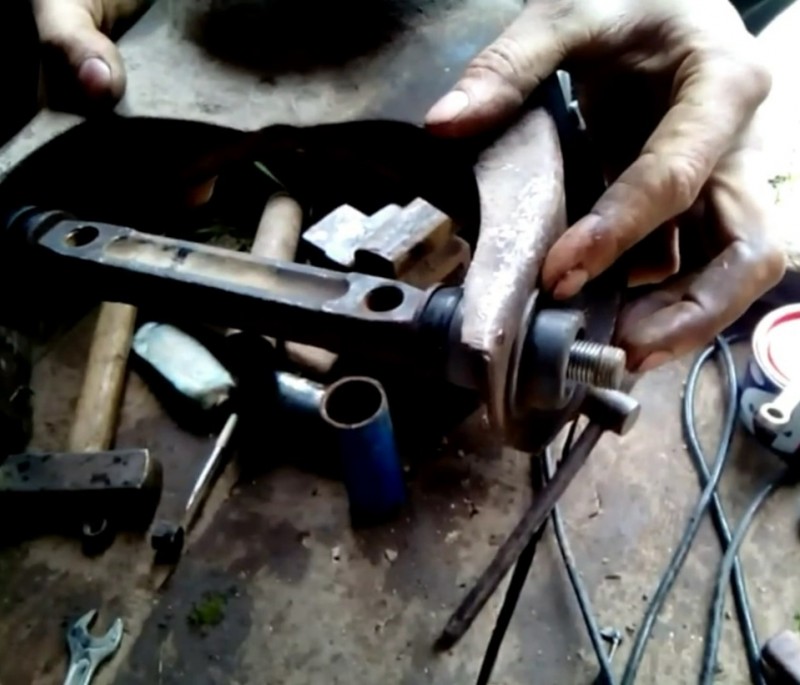

Начнем с верхнего рычага. Для этого берем болт, одеваем на него толстостенную шайбу (или шайбы) размером не меньше диаметра внутренней и не больше наружной втулки сайлентблока (желательно).

Заводим болт в блок с внутренней стороны рычага, снаружи одеваем изготовленную нами большую оправку, чтобы она уперлась в стенки рычага, вставляем большую шайбу и заворачиваем гайку.

По мере затягивания, оправка упрется в рычаг, а болт с шайбами начнет вытягивать в нее сайлентблок. Главное, сорвать блок с места, а дальше дело техники — снять его с помощью большой отвертки и молотка.

Теперь перейдем к оправке по запрессовыванию новых сайлентблоков. Из той же трубы нарезаем еще два обрезка длиной 5-10 см, их диаметр как раз совпадает с диаметром “уха” наружной втулки сайлентблока.Вставляем сайлентблок по центру посадочного места рычага и наставляем оправку, с другой стороны подставляем большую оправку и упираем о тисы или наковальню, чтобы предотвратить возможную деформацию рычага. Резкими ударами молотка запрессовываем шарнир.

Теперь перейдем к нижнему рычагу. Там шарниры меняются тем же самым образом. Предварительно снимаем гайки и упорные шайбы с обеих сторон оси рычага, ставим большую наставку, большую шайбу и затягиваем гайку оси — желательно для этого использовать старую и ненужную гайку.

Роль болта тут выполняет сама ось рычага, вытягивая сайлентблок внутрь оправки.

Если сайлентблок закис, то можно с помощью ударов молотка по боковине рычага или самой оправке попробовать его сорвать, подтягивая гайку.При установке новых заводим ось рычага и наживляем на нее сайлентблоки, наставляем малые оправки на сайлентблоки с обеих сторон и с помощью молотка запрессовываем сначала один, потом другой.

Небольшое видео процесса:

Удачи на дорогах!

Что такое сайлентблок

Это слово имеет зарубежное происхождение. В переводе с английского языка silent — это тишина, а block — деталь. Сайлентблок, либо просто «сайлент», представляет собой резинометаллическую составную часть, обычными словами — это две втулки, которые соединены между собой слоем прочной резины. Это изобретение, кроме того, что гарантирует комфортное и беззвучное передвижение на автомобиле, имеет еще ряд плюсов, которые будут перечислены дальше.

Предназначение и функции

Сайлентблоки выполняют следующие функции:

1. Оберегают составные части от выработки и разрушения посредством гашения колебаний.
2. Они глушат колебания, которые поступают от ходовой части колес, таким образом, обеспечивают комфортную и мягкую езду.
3. Предотвращают вибрации и биения, которые появляются в процессе движения машины между разными элементами ходовой части и моторного отсека.

И это только главные плюсы, на самом деле их гораздо больше.

Запрессовка сайлентблоков

Про то, как достать «сайленты», мы уже подробно рассказали, теперь появляется иная проблема — как запрессовать данную деталь? Эта процедура трудна тем, что требует определенных умений и способностей. Неправильно или же криво установленный сайлент или не будет ходить, или сломается раньше времени.

Первый метод

Как и в выпрессовывании, запрессовка в идеальном варианте должна выполняться с помощью тисков. Принцип несколько похож, но только с точностью наоборот. Прежде чем запрессовать деталь, нужно наждачной бумагой тщательно очистить посадочное гнездо от остатков и ржавчины предыдущего сайлента. Потом проушина щедро смазывается смазкой наподобие «Литол» либо же мыльным раствором. Устанавливается рычаг, сверху ставится деталь, после этого через особую оправку осуществляется давление пресса на проставку. Она и будет вдавливать деталь в посадочное место.

Второй метод

Когда у вас нет пресса, запрессовать деталь можно, используя при этом вышеупомянутый домкрат либо тиски. Принцип работы ничем не отличается от пресса. Устанавливается рычаг, втулка, а также проставка. После чего под действием силы тисков либо домкрата производится запрессовка детали в посадочное гнездо.

Третий метод

Пресс-съемник. В случае если сайлентблок маленький, «поставить его на свое место» можно с помощью такого же пресс-съемника, который употреблялся для выпрессовки детали из гнезда. Снова принцип одинаковый, лишь в качестве пресса употребляется толстая шайба и шпилька.

Четвертый метод

С использованием кувалды и грубой силы. Этот метод не самый лучший из всех существующих, так как он больше рассматривается чисто с теоретической стороны. Другими словами, он действительно позволяет запрессовать деталь, вот только очень сложно сказать, какими будут результаты и качество работы. Принцип достаточно простой: берем рычаг, на него ставим сайлент, после этого быстро и сильно бьем по нему.

После такого сильного воздействия он должен зайти в ухо рычага. Только главный недостаток метода в том, что спрогнозировать правильность движения данной детали не так просто, он может криво зайти в место посадки. Помимо прочего, может произойти «закусывание» резиновых составных частей и повреждение самого рычага либо же сайлентблока. Проще говоря, удар очень трудно держать под контролем, и часто после подобного рода «экспериментов» приходится обращаться к специалистам и заново все переделывать. Поэтому хорошенько подумайте о возможных последствиях до применения данного способа.

Пятый метод

Последний известный метод запрессовки сайлента — это использование веса авто. Принцип состоит в том, чтобы использовать вес своей машины в корыстных целях. Происходит все это так: под машину устанавливаете гидравлический либо винтообразный домкрат, снимаете колесо. Потом устанавливаете рычаг с сайлентом, который нужно запрессовать, под ступицу.

Дальше хорошенько все ровняем и начинаем медленно опускать домкрат. В таком случае рекомендуется, чтобы вам кто-нибудь помогал. Веса машины будет вполне достаточно, чтобы прочно вдавить деталь в место посадки. Недостаток этого метода в том, что он неудобен и в некоторой мере небезопасен, кроме того, не так просто держать под контролем правильность посадки детали в посадочное гнездо. Но, когда у вас нет иного варианта, метод вполне достоин внимания.

Каждый метод по-своему эффективен и интересен. Обдумайте для себя все плюсы и минусы каждого способа, чтобы наверняка определиться.

Специалисты автомастерских, да и рядовые автолюбители знают, насколько важно при обслуживании транспортного средства иметь под рукой все необходимые инструменты. Несмотря на то что время самостоятельного «копания» в машине уже практически прошло, элементарные задачи многие автовладельцы по-прежнему выполняют самостоятельно

Несмотря на то что время самостоятельного «копания» в машине уже практически прошло, элементарные задачи многие автовладельцы по-прежнему выполняют самостоятельно.

К примеру, для опытных автолюбителей не составит труда заменить сайлентблоки, но вот чтобы этот процесс прошел без заминки, лучше заранее приобрести специальный съемник.

Как выбрать указанный инструмент, на что обратить внимание и каким популярным сегодня моделям уделить внимание — читайте ниже

Схема пресса

Чертеж пресса для сайлентблоков, сделанного своими руками

Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.

Есть два отличных варианта для гидравлического пресса:

• Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;
• Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.

Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.

Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.

Особенности конструкции пресса

Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.

1. Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
2. Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
3. С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
4. Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
5. На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.

Читать также: Как из проходного выключателя сделать перекрестный

Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:

• Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
• Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
• Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
• Скомбинировать указанные выше варианты.

Что представляет собой съемник для установки сайлентблоков?

Так выглядит экстрактор RMS, который вы можете сделать сами. Чтобы сделать его своими руками в домашних условиях, вам потребуются следующие материалы и инструменты:

• Болт с гайкой. Диаметр и шаг резьбы на ваше усмотрение. Если есть тонкая нить, она будет запутываться дольше, но работать будет легче и плавнее.
• Подбираем цилиндр с диаметром, подходящим к сайлентблоку.

• Шайбы. Некоторые. Шайба должна плотно закрывать отверстие цилиндра. Также можно приварить шайбу с одной стороны. Остальные шайбы берем диаметром меньше диаметра сайлентблока.

Экстрактор РШМ нужен не только для снятия, но и для установки, чтобы не повредить новые сайлентблоки. А при снятии съемником нет необходимости бить молотком и нет риска повредить ножки (рычаги). Если выбить резино-металлические петли молотком, на рычаге могут появиться микротрещины.

На машинах с четырехрычажной подвеской углы дифферента колес могут быть нарушены при повреждении рычагов или новых сайлентблоков. В этом случае вам нужно будет заменить резиновые втулки и, возможно, колеса.

Принцип работы экстрактора механического типа заключается в том, что при затяжке гайки сам сайлентблок придавливается ушком рычага. Сантехнические более сложные по конструкции, более мощные, но при необходимости их лучше покупать, из подручных материалов сделать невозможно.

Как выбрать

Разумеется, прежде чем переходить к выбору конкретного съемника для передних или задних сайлентблоков, сначала нужно разобраться, что это за приспособление и для чего оно используется. Читать также: Плетение из резинок без станка фигурки

Внешний вид

таких инструментов может быть самым разнообразным, ведь сегодня они представлены как в виде отдельного С-образного приспособления с несколькими насадками, так и целыми наборами, в которые входят направляющие шпильки с гайками, гильзы и опорные диски для них.

Также выделяют универсальные съемники и предназначенные для конкретной марки автомобилей, что обязательно нужно учитывать при покупке.

Правильно подобранное изделие поможет вам легко справиться с непростой работой, так как сайлентблок достаточно сильно зафиксирован на своем посадочном месте и иногда требуется немало усилий, чтобы извлечь его.

В зависимости от вида детали (будь то элемент передней подвески, стабилизаторов или крепления реактивных тяг), установленной на легковом или грузовом автомобиле, свои особенности будет иметь и съемник для снятия сайлентблоков — элементов, снижающих дребезжание и шум при движении транспортного средства.

Среди большого разнообразия отечественных и зарубежных инструментов, представленных на современных рынках, можно найти абсолютно любой съемник, который будет соответствовать всем техническим параметрам вашей машины и индивидуальным требованиям (например, к стоимости).

Однако главной задачей в любом случае остается выбор качественного изделия, которое прослужит верой и правдой не один год

Поэтому сейчас предлагаем вам ознакомиться со списком характеристик, на которые стоит обращать свое внимание, и перечнем особенностей, недостойных его

На что обращать внимание:

Итак, при выборе съемника сайлентблоков для автомобилей группы ВАЗ или иномарок стоит учитывать следующее:

• модель вашего авто, если вы, конечно, не решили покупать универсальный инструмент (к слову, бытует мнение, что специализированные изделия намного выносливы, нежели универсальные съемники, но на практике все зависит от производителя);
• наличие ровных краев во всех резьбовых соединениях специнструмента;
• отсутствие грубых участков и открытых раковин;
• легкость выкручивания и закручивания разъемных частей;
• требования выбранной модели к другим, дополнительным инструментам, без которых ее нельзя эксплуатировать;
• вид съемника: ручной или гидравлический (для личного использования или для обслуживания автомобилей в небольших мастерских будет достаточно и первого варианта);
• наличие инструкции на понятном вам языке.

Продавцы могут уверять вас, что та же инструкция не столь важна, ведь механизм инструмента предельно простой и понятный в использовании, но вы должны понимать, что при поставке качественных изделий такая мелочь не может быть проблемой.

На что можно не обращать внимание:

Помимо указанных важных критериев выбора съемника сайлентблоков (как универсальных, так и для конкретных моделей ТС), существует и несколько не столь значительных нюансов, которые часто можно расценивать как обычный рекламный ход. К ним относят:

• перечень функций, которые выполняют практически все модели: легкий съем сайлентблоков, долгосрочность службы и т. д.;
• взаимосвязь между ценой и качеством (несмотря на то что многие люди связывают эти два показателя, более известные фирмы могут неоправданно завышать цены на свои инструменты, и при более внимательном изучении предложений на рынке можно найти съемник с такими же характеристиками, но по более доступной цене).

Как запрессовать сайлентблок: описание и видеоинструкции

Сайлентблок или резиномеханический шарнир – две втулки (наружная и внутренняя) между которыми располагается резиновая или полиуретановая вставка. Используются эти шарниры для соединения деталей в подвеске, а также в системе креплений двигателя, КПП и амортизаторов.

Виды сайлентблоков

За счет упругой силы резины или полиуретана происходит «гашение» пиковых нагрузок, которые возникают при наезде на препятствие, в яму и т.п. При нормальном режиме эксплуатации рабочий ресурс салйнтблоков составляет 100 тыс.км. Но учитывая состояние наших дорог многие из них на доживают и до половины срока. На скорость разрушения и износа полиуратана/резины влияет также манера езды: частый наезд на препятствие или преодоление их при нажатом тормозе способствуют их быстрому разрушению.

Как определить, что сайлентблоки разрушились и нужна замена? Обратите внимание на поведение машины во время движения и торможения. Если она не очень хорошо стала держать дорогу, если ее ведет в одну сторону или она «рыскает», а раньше таких проблем не наблюдалось, скорее всего, вам пора менять сайлентблоки

Если машина при раскачивании издает неприятный скрип – также предстоит замена. И еще один симптом – преждевременный износ шин. Часто разрушение резины/полиуретана видно невооруженным глазом: видны трещины, вспучивания и другие деформации.

Как запрессовать сайлентблок

Сайлентблок входит в рычаг с усилием. Потому просто вставить его на место не получится. Необходим или специальный пресс, который используют на СТО, или некоторые нехитрые инструменты, которые используют умельцы для запрессовки сайлентблоков (см. видео).

«Народных» методов есть несколько. Но смысл их один: сначала нужно удалить старый сайлентблок, зачистить посадочное место на рычаге, и запрессовать новый. С удалением резины обычно проблем не бывает, а удалить наружную обойму (оболочку) бывает сложно.

Перед тем как запрессовать сайлентблок, нужно удалить старый

Как вариант – сделать аккуратный пропил лобзиком (не заденьте сам рычаг), а затем при помощи молотка и какого-то металлического предметы выбить распиленную обойму. Выбрасывать ее не спешите – она может понадобиться при запрессовке.

Затем посадочное место нужно тщательно очистить, удалить все заусенцы и острые кромки. Поверхность должна быть ровная и гладкая. Затем, если сайлентблок не имеет наружно металлической обоймы, его и посадочное место для облегчения процесса смазать. Тут есть два варианта: использовать мыло (мыльный раствор), силиконовую смазку (подойдет для сайлентблоков из полиуретана) или смазку на литиевой основе (с железной обоймой).

Как запрессовать сайлентблок

Далее идет сам процесс. Кто-то использует тиски и кувалду, кто-то только тиски. Самый простой вариант: отцентровать втулку относительно посадочного места и кувалдой вогнать ее на место. Но такой способ требует определенной сноровки. При отсутствии опыта легко повредить не только сайлентблок, но и деталь, в которую он должен быть вставлен.

Чуть более сложный вариант: закрепить рычаг в тиски, отцентровать новую втулку, наставить сверху на нее старую металлическую обойму, сверху какое-нибудь приспособление по которому можно будет бить кувалдой или молотком. Все это отцентровываем и начинаем кувалдой вгонять втулку на место.

Вместо ударов кувалды можно использовать усилие тисков. Тогда вся конструкцию располагаете в горизонтальной плоскости, поджимаете тисками. Крепко прирерживая рычаг или другую деталь, куда запрессовываете сайлентблок, зажимаете тиски до тех пор, пока втулка не станет на место.

Как запрессовать сайлентблок в рычаг

Вот несколько способов того, как можно запрессовать сайлентблок. Какой из них вам больше нравится, тот и используйте.

Отдельно нужно сказать о том, как запрессовать сайлентблок в амортизатор.

Перед тем как, запрессовать сайлентблок в амортизатор, нужно удалить (выбить или выдавить) старый сайлентблок

Снимать старый придется скорее всего по частям – сначала высверлить резину или выдавить (если есть чем). Затем аккуратно ножовочным полотном подпилив наружную обойму, выбить ее молотком (аккуратно, не повредите края посадочного места).

Как запрессовать сайлентблок в амортизатор

Затем вставив подходящий блок и найдя подходящую головку, молотком загоните втулку на место.

Как запрессовать сайлентблок в амортизатор

При всей кажущейся простоте замена сайлентблока требует сноровки и опыта. Если экспериментировать с рычагами еще можно, то запрессовывать сайлентблок крепления двигателя или коробки передач лучше на СТО.

FORCE 949T1

Модель относится к гидравлическому типу съемников, в комплект которого входят 49 предметов. С его помощью можно легко разобрать втулку и заменить ее (исключение — детали без отверстия). В сравнении с вышеприведенными вариантами съемников FORCE 949T1 более легкий и удобный в эксплуатации.

Характеристики:

• Максимальное значение нагрузки на цилиндр — 18,2 t.
• Комфортный и долговечный шпиндель обладает размерами — Ø 16 мм, Ø 14 мм, Ø 12 мм, Ø 10 мм.
• Глубокие оправки — 22 штуки (18 внутренних по 110 мм и 26 внешних по 68 мм).
• Короткие оправки — 22 штуки (18 внутренних по 40 мм и 26 внешних по 68 мм).
• Болты — 4 штуки (диаметр 16, 14, 12, 10 мм).
• Вид — гидравлический универсальный съемник.

Плюсы:

• Удобные воротки.
• Крепкий кейс, дополненный металлическими застежками.
• Крепкие трещетки.
• Длинные головки.
• Рукоятки из качественного материала, который не разъедают технические жидкости.

Минусы:

• Все детали съемника чувствительны к воздействию влаги и быстро ржавеют при ее воздействии.
• Высокая цена.

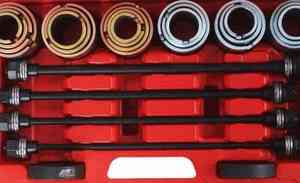

Универсальный комплект для снятия и установки сайлентблоков, является идеальным вариантом инструмента для обслуживания транспортного средства.

Он включает в себя 11 предметов, которые помимо уже упомянутых деталей подходят для установки и демонтажа втулок или подшипников (в том числе и с резиновой втулкой).

Характеристики:

• Внутренний диаметр гильз (20 штук) — 34 – 72 мм при шаге в 2 мм.
• Опорные диски, применяющиеся вместе с гильзами, — 2 штуки.
• Болты с длинной 450 мм — М16, М14, М12, М10.
• Вес набора — 3,3 кг.

Плюсы:

• Все элементы изготовлены из стали высокой прочности.
• Поставляется в надежном кейсе, облегчающем уход за деталями набора и их транспортировку.
• Сравнительно небольшой вес.
• Прочность кейса.

Минусы:
Нет головки и трещетки, облегчающих выполнение работы.

Что такое сайлентблок

Сайлентблок — это резинометаллический шарнир (РМШ) — элемент, который соединяет две детали подвески, в данном случае, автомобиля. Состоит из металла и резины. Резина служит для гашения вибрации, плавности движения, устранения износа при трении металл об металл.

Сайлентблоки или РМШ — принимают и гасят осевые, радиальные, торсионные и карданные колебания. Выдерживают радиальные колебания до 300 кН (кило Ньютон), то есть до 300 кг.

Классификация резинометаллических сайлентблоков, которые работают на кручение:

1. с наружной обоймой;
2. с внутренней;
3. двухобойменные;
4. эксцентричные.

Сайлентблоки такого типа устанавливают в подвески автомобиля, для того, чтобы рычаги и рессоры могли двигаться.

Классификация РМШ, которые работают на сжатие с изгибом:

1. опоры;
2. подушки.

Шарниры такого типа устанавливаются под двигатель (опоры, подушки) для гашения колебаний вибрации работающего и движущегося двигателя. Защищает кузов от вибраций.

Инструкция

Гидравлический съемник сайлентблоков – универсальный. С помощью него можно выполнять как снятие устройств, так и запрессовку. Сделать такой механизм несложно – достаточно всего несколько деталей и пару часов времени, зато пользоваться вы сможете им каждый раз при ремонте деталей подвески.

Итак, инструменты, которые понадобятся для производства съемника – это: набор автомобилиста с множеством ключей и отвертками, небольшой отрез крепкой металлической трубы с таким диаметром, который немного больше взятого сайлентблока, несколько больших шайб из стали, длинный болт с качественной резьбой, специальная одежда и строительные перчатки. Ход работ должен быть следующим:

1. Изучаем полностью устройство автомобиля и в частности его подвески. Смотрим на новую и старую деталь, анализируем их устройство и пытаемся понять, как лучше использовать съемник.
2. В часть подготовленной трубы с одной стороны вставляем сайлентблок, который стоит заменить по плану, а с другой стороны трубы вставляем новый механизм. Схема работы состоит в том, чтобы новой деталью выдавить старую (так не повредится ни одна, ни вторая).
3. Новый сайлентблок направляем на 100% точно в посадочное место, берем подготовленный болт и закручиваем его в центр. Начальное закручивание может быть немного тяжелым, в этом случае стоит немного постучать молотком по деталям и продолжить выполнение процесса. Начиная с середины этот болт будет входить так легко, что его можно будет поворачивать двумя пальцами. Но такой процесс выполняйте только в перчатках, чтобы не повредить конечности.
4. Если вы желаете сохранить старую деталь, то такой съемник не предусматривает этого процесса и изношенная деталь может просто упасть на песок. Поэтому дополнительно можете соорудить небольшую подставку, которая выполнит данную функцию. Это может быть простая чашка с металлическими ручками в виде проволоки или какое-то иное приспособление.

Существуют и другие способы и подручные средства, которые могут послужить в качестве съемного механизма. При создании своими руками такого устройства, порассуждайте, что присутствует в вашем гараже и что из этого наименее необходимо. Именно эти детали и можно использовать. Проанализируйте и включите мышление – сразу на мысль что-то придет.

Стоит понимать, что в зависимости от того, какая балка автомобиля ремонтируется – может быть разный сайлентблок, но описанная выше инструкция по созданию съемника будет подходить под разные типы устройств и может быть использована как для задней части, так и для передней.

При создании устройства стоит помнить, что у определенной модели автомобиля свои параметры и свои детали, которые могут быть разными по структуре и по размерам

Важно учитывать все особенности автомобиля, чтобы созданный съемник был подходящим и мог работать с этим устройством

В завершении статьи хотелось бы отметить, что исправный сайлентблок помогает автомобилю ехать ровно, без лишних колебаний. Он может достаточно хорошо удалять вибрации, которые исходят от одной детали машины к другой, тем самым делая перемещение более комфортным. Заботливый водитель всегда следит за состоянием подвески автомобиля, поэтому и смежные детали для него очень важны. Съемник для сайлентблоков своими руками сделать не так трудно, поэтому постарайтесь изготовить его из подручных материалов – так вы здорово сэкономите финансовые средства. Успехов в работе!

Как сделать съемник: инструкция по изготовлению

С помощью съемника можно быстро и легко выполнить снятие и запрессовку сайленблоков. Для изготовления такой удобной детали не требуется наличия оргомного багажа знаний и навыков. Работа по изготовлению съемника не представляет собой особой сложности и может быть выполнена при желании любым автомобилистом. Главное для этого взять нужный инструмент:

• Ключи и отвертки;
• Отрез крепкой металлической трубы диаметром немного больше сайлентблока;
• Шайбы из стали;
• Длинный болт с резьбой;
• Спецодежда и перчатки.

Для начала необходимо хорошо изучить автомобильную подвеску и определится с тем, как лучше использовать съемник. Далее в часть трубы следует с одной стороны вставить сайлентблок, а с другой — новый механизм. Направить сайленблок в посадочное место, взять болт и прикрутить его в центр.

Подробнее об изготовлении съемника сайлентблока будет рассказано в этом видеоматериале:

Специалисты автомастерских, да и рядовые автолюбители знают, насколько важно при обслуживании транспортного средства иметь под рукой все необходимые инструменты. Несмотря на то что время самостоятельного «копания» в машине уже практически прошло, элементарные задачи многие автовладельцы по-прежнему выполняют самостоятельно

Несмотря на то что время самостоятельного «копания» в машине уже практически прошло, элементарные задачи многие автовладельцы по-прежнему выполняют самостоятельно.

К примеру, для опытных автолюбителей не составит труда заменить сайлентблоки, но вот чтобы этот процесс прошел без заминки, лучше заранее приобрести специальный съемник.

Как выбрать указанный инструмент, на что обратить внимание и каким популярным сегодня моделям уделить внимание — читайте ниже

Съемник сайлентблоков своими руками: как сделать, что нужно?

Для гаражных мастеров рукоделов приятно изготавливать различные устройства для ремонта автомобильных узлов. Своими руками можно сделать съемники для снятия сайлентблоков, для снятия ступицы колес и т.д. Все что нужно — это желание, материалы и время на изготовление.

статьи:

Что такое сайлентблок

Сайлентблок — это резинометаллический шарнир (РМШ) — элемент, который соединяет две детали подвески, в данном случае, автомобиля. Состоит из металла и резины. Резина служит для гашения вибрации, плавности движения, устранения износа при трении металл об металл.

Сайлентблоки или РМШ — принимают и гасят осевые, радиальные, торсионные и карданные колебания. Выдерживают радиальные колебания до 300 кН (кило Ньютон), то есть до 300 кг.

1. с наружной обоймой;
2. с внутренней;
3. двухобойменные;
4. эксцентричные.

Сайлентблоки такого типа устанавливают в подвески автомобиля, для того, чтобы рычаги и рессоры могли двигаться.

Классификация РМШ, которые работают на сжатие с изгибом:

Шарниры такого типа устанавливаются под двигатель (опоры, подушки) для гашения колебаний вибрации работающего и движущегося двигателя. Защищает кузов от вибраций.

Замена сайлентблоков

В зависимости от стиля вождения (аккуратный или спортивный), от качества дорог ресурс сайлентблоков отличается. Они могут износиться и за одно лето, а могут выдерживать несколько лет.

Также срок службы РМШ зависит от того, как их установили. При отсутствии съемника, некоторые ударяют по ним молотком. Если сажать сайлентблоки молотком, может повредиться резина, металлическая втулка может ходить.

Средний ресурс сайлентблоков от 100 до 150 тысяч километров пробега.

Что представляет собой съемник для установки сайлентблоков?

Вот так выглядит съемник РМШ, который можно сделать своими руками. Для того,чтобы его сделать самостоятельно, в домашних условиях, потребуются следующие материалы и инструменты:

• Болт с гайкой. Диаметр и шаг резьбы на свое усмотрение. Если мелкая резьба будет, придется дольше крутить, но легче и плавнее она будет работать.
• Подбираем цилиндр с таким диаметром, чтобы в него помещался сайлентблок.
• Шайбы. Несколько штук. Одна шайба плотно должна закрывать отверстие цилиндра. Можно даже заварить сваркой шайбу с одной стороны. Остальные шайбы берем с меньшим диаметром, чем диаметр сайлентблока.

Съемник РШМ нужен не только для снятия, но и для установки, чтобы не повредить новый сайлентблоки. А при снятии съемником, не надо бить молотком и нет риска повредить лапы (рычаги). Если выбивать резинометаллические шарниры молотком, то на рычаге могут появиться миктротрещины.

На машинах с 4-х рычажной подвеской могут нарушиться углы установки колес, если повредить рычаги или новые сайлентблоки. В таком случае придется заново менять резинометаллические втулки и, возможно, колеса.

Принцип действия съемника механического типа в том, что при закручивании гайки, сам сайлентблок выдавливается из проушины рычага.

Гидравлические по конструкции сложнее, они мощнее, но их лучше покупать при необходимости, сделать их из подручных материалов невозможно.

Как сделать съемник

После приготовления выше перечисленных деталей, приступаем к сборке съемного устройства:

1. Закрываем одной шайбой, с отверстием под подобранный болт, один конец цилиндра.
2. Вставляем болт в подобранный по диаметру, чуть больше диаметра сайленблока, цилиндр.
3. После надевания его на сайлентблок закручиваем гайку.

Порядок работы со съемником:

1. Снять ось РМШ. Можно демонтировать полностью лапу и закрепить ее в тисках, а можно выпрессовывать прямо в установленном виде.
2. Устанавливаем к сайленблоку цилиндр съемника.
3. Вставляем болт. Болт берем такой длины, чтобы можно было накинуть пару шайб и закрутить гайку.
4. Надеваем шайбы на болт и начинаем затягивать гайку.
5. Постепенно шарнир начнет сползать.

Если снимать сайлентблоки без съемника, то надо прикладывать деревянную рейку, чтобы не повредить тяги.

В этом видео показано, как делать съемник сайлент блоков и как с ним работать.

Как менять сайлентблоки без съемника.

Как менять сайлентблоки на «классике» ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Как сделать съемник для ВАЗ 2113, 2114, 2115.

Как сделать съемник для снятия и установки резинометаллических шарниров на автомобилях Skoda Fabia (Шкода Фабиа), Skoda Rapid (Шкода Рапид), VW Polo Sedan (Фольксваген ПОЛО седан).
