Схема предохранителей ваз 2114

Демонтаж старого узла

Если с электрическими элементами более или менее определились, то механическая часть проблемы намного сложнее. В описываемых моделях ВАЗ установлены неразборные конструкции ЭСП. Они характеризуются как самые надежные, но в случае поломки требуют от хозяина полной замены.

Как проводится демонтаж конструкции.

1. Снимают ручку и тягу.
2. Приспустив стекло, снимают держатель.
3. Стекло поднимают до максимума и фиксируют с помощью скотча.
4. Откручивают все гайки, удерживающие механизм на дверце.
5. Демонтаж окончен, и устройство можно полностью снять для диагностики.

Далее вы будете принимать решение о ремонте или замене на новое устройство.

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар. Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации. Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников. Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала. Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом. Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если заднее стекло запотевает, а обогрев перестал работать, проверьте предохранители F4 и F7, реле, контакты элементов обогрева на стекле, которые могли обгореть или окислиться, а также кнопку-выключатель. Обогрев использует высокий ток, не лишним будет проверить дорожки на плате монтажного блока около указанных предохранителей и реле. Провод, идущий от выключателя к заднему стеклу мог перетереться и стать одной из причин.

К8 – реле дальнего света. Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще. Проверьте подрулевой выключатель дальнего света, его контакты. При движении на себя фары должны мигать дальним светом, при переключении от себя переключать ближний свет на дальний. Если дальний моргает, но не переключается, скорее всего дело в нём.

К9 – реле ближнего света.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Электрооборудование автомобиля

1 — блок фар; 2 — моторедукторы очистителей фар*; 3 — противотуманные фары*; 4 — датчик температуры окружающего воздуха; 5 — звуковые сигналы; 6 — выключатель лампы освещения моторного отсека; 7 — электродвигатель вентилятора системы охлаждения; 8 — генератор ваз 2114; 9 — датчик сигнализатора недостаточного уровня масла; 10 — датчик уровня омывающей жидкости; 11 — датчик износа колодок передних тормозов; 12 — наконечники проводов, подключаемые к общему насосу омывателя стекол**; 13 — насос омывателя ветрового стекла; 14 — насос омывателя фар*; 15 — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ваз 2113 и ваз 2114; 16 — датчик сигнализатора недостаточного давления масла; 17 — лампа освещения моторного отсека; 18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях; 19 — моторедуктор очистителя ветрового стекла; 20 — стартер ваз-2114; 22 — датчик указателя температуры охлаждающей жидкости; 23 — выключатель фонарей заднего хода; 24 — датчик сигнализатора недостаточного уровня тормозной жидкости; 25 — аккумуляторная батарея; 26 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27 — реле включения противотуманных фар; 28 — монтажный блок; 29 — выключатель стоп-сигнала; 30 — штепсельная розетка для переносной лампы; 31 — лампа подсветки шкалы гидрокорректора фар; 32 — выключатель лампы сигнализатора стояночного тормоза; 33 — колодка подключения лампы подсветки; 34 — выключатель ламп освещения приборов; 35 — подрулевой выключатель; 36 — выключатель аварийной сигнализации; 37 — реле элемента обогрева передних сидений; 38 — выключатель зажигания ваз 2114; 39 — предохранитель цепи фонарей заднего противотуманного света; 40 — предохранитель цепи элементов обогрева передних сидений; 41 — предохранитель цепи блокировки замков дверей; 42 — лампа подсветки передней пепельницы; 43 — реле зажигания ваз-2114; 44 — прикуриватель; 45 — лампа освещения вещевого ящика; 46 — выключатель освещения вещевого ящика; 47 — электродвигатель вентилятора отопителя; 48 — дополнительный резистор электродвигателя отопителя; 49 — переключатель вентилятора отопителя; 50 — лампа подсветки переключателя отопителя; 51 — лампа подсветки рычагов отопителя; 52 — моторедукторы электростеклоподъемников передних дверей; 53 — переключатель электростеклоподъемника правой передней двери ( расположен в правой двери ); 54 — моторедукторы блокировки замков передних дверей; 55 — провода для подсоединения к правому переднему громкоговорителю; 56 — моторедукторы блокировки замков задних дверей; 57 — провода для подсоединения к правому заднему громкоговорителю; 58 — блок управления блокировкой замков дверей; 59 — провода для подсоединения к радиоаппаратуре; 60 — выключатель очистителей фар; 61 — выключатель элемента обогрева заднего стекла; 62 — реле включения фонарей заднего противотуманного света; 63 — колодка для подключения к элементу обогрева правого переднего сиденья; 64 — выключатель фонарей заднего противотуманного света: 65 — выключатель элемента обогрева правого переднего сиденья; 66 — выключатель противотуманных фар; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева левого переднего сиденья; 69 — колодка для подключения к элементу обогрева левого переднего сиденья; 70 — провода для подсоединения к левому переднему громкоговорителю; 71 — переключатель электростеклоподъемника левой передней двери; 72 — переключатель электростеклоподъемника правой передней двери; 73 — провода для присоединения к левому заднему громкоговорителю; 74 — боковые указатели поворотов: 75 — выключатель плафона на стойках передних дверей; 76 — выключатель плафона на стойках задних дверей; 77 — плафон; 78 — плафон индивидуального освещения салона; 79 — колодка для подключения к жгуту проводов электробензонасоса ваз 2114; 80 — выключатель лампы освещения багажника; 81 — комбинация приборов: 82 — лампа освещения багажника; 83 — блок индикации бортовой системы контроля; 84 — маршрутный компьютер (не во всех моделях); 85 — колодка для подключения жгута проводов системы управления двигателем; 86 — задние наружные фонари ваз-2114; 87 — задние внутренние фонари; 88 — колодка для подключения к элементу обогрева заднего стекла; 89 — фонари освещения номерного знака; 90 — дополнительный сигнал торможения, расположенный в спойлере.

Особенности новой модели

Схема подключения стеклоподъемников ваз 2110

Электропроводка ваз 2114 имеет иную конструкцию, нежели ее предшественница:

1. В салоне автомобиля;
2. В подкапотном пространстве;
3. В задней части кузова.

Новые моторы оснащались более мощной системой зажигания, в результате чего схема электропроводки ваз 2114 на инжектор имела некоторые особенности.

1. Добавился жгут проводов для подключения к клемме модуля зажигания, который подавал импульсы на свечи;
2. Добавился жгут проводов для подключения к электронному коммутатору;
3. Добавилась проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Фото распиновки модуля зажигания

Справочно: бытует ошибочное мнение, что модуль зажигания заменяет собой катушку. На самом деле, в модуле зажигания сразу 2 катушки и 2 коммутатора. Первая катушка подает импульс на 1-й и 4-й цилиндры, а вторая – на 2-й и 3-й цилиндры.

Проводка для ваз 2114 претерпела изменения не только из-за добавления новых электронных устройств, но и благодаря дальнейшим планам автопроизводителя модернизировать функциональность автомобиля.

1. Предусмотрена возможность для подключения обогрева наружных зеркал;
2. Предусмотрена возможность для установки подогрева передних сидений;
3. Предусмотрена возможность для установки передних противотуманных фар и т.п.

Схема подключения противотуманных фар: инструкция для ВАЗ 2114

Подкапотное пространство

Первое, на что обращают внимание владельцы карбюраторной системы питания, это измененная схема проводки ваз 2114 на инжектор. Для работы на обедненной смеси автомобиль оснащается:. Для работы на обедненной смеси автомобиль оснащается:

Для работы на обедненной смеси автомобиль оснащается:

1. Принудительной системой впрыска топлива непосредственно в каждый цилиндр;
2. Установкой на автомобиле системой зажигания увеличенной мощности;
3. Самообучающемуся ЭСУД – электронной системе управления работой двигателя.

Модуль зажигания на ВАЗ 2114 позволяет увеличить мощность искрообразования

Справочно: особенностью нормативов ЕВРО 3 является низкое содержание в выхлопных газах несгоревших компонентов топлива. С этой целью топливная система автомобиля снижает количество бензина в топливовоздушной смеси, компенсируя это лучшей наполняемостью цилиндров за счет принудительного впрыска топлива.

Чтобы поджечь в цилиндрах двигателя обедненную топливовоздушную смесь, необходимо обеспечить более мощную искру в тот момент, когда поршень находится в ВМТ (верхней мертвой точке).

Реализовано это с помощью установки модуля зажигания, принцип работы которого реализован:

1. Генератор вырабатывает переменный электрический ток;
2. Он подается на ЭБУ, который преобразует его в постоянный ток;
3. Из блока управления ток подается на обмотки катушек модуля зажигания;
4. Высокое напряжение генерируется во вторичной обмотке (по закону индукции) катушек;
5. Подается на свечи зажигания в момент начала фазы поджига.

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Или найти ролики на сайтах автомобильной тематики.

Салон автомобиля

На модель ВАЗ 2114 автопроизводитель разработал и установил новую торпедо, которая отличалась от предшественницы:

1. отсутствием в верхней части бардачка – он был перенесен ниже;
2. новой панелью приборов;
3. появлением бортового компьютера

Справочно: бортовой (маршрутный) компьютер давал показания о температуре наружного воздуха, о напряжении в бортовой сети автомобиля, текущем расходе топлива, запасе хода и другие параметры.

Торпедо ВАЗ 2114 с новой панелью приборов, более известная как «европанель»

Появление новых электронных компонентов привело к тому, что изменилась схема проводки панели ваз 2114.

1. добавился жгут проводки с разъемом под бортовой компьютер;
2. появился датчик температуры наружного воздуха, устанавливаемый перед радиатором;
3. появилось реле вольтметра.

Схема подключения стеклоподъемников на ВАЗ 2114

Кроме того, добавился жгут проводов к панелям передних дверей, которые комплектовались электрическими стеклоподъемниками.

На представленной схеме обозначены:

1. монтажный блок с выводом «А» к источнику питания и «Б» — к выключателю наружного освещения;
2. реле включения электрических стеклоподъемников «К5»;
3. переключатель правой передней двери «2» и «5» — левой двери;
4. моторедуктор правой двери «»3» и «4» — левой двери;
5. выключатель зажигания «6».

Проводка на ваз 2114 стеклоподъемников комплектовалась и исполнительным блоком

Установка доводчиков стекол на Ваз своими руками

Доводчик предназначен для совместной работы с автомобильной сигнализацией или другим устройством, имеющим специальный выход, на котором появляется импульс, отрицательный или положительной полярности, при изменении состояния системы ( например при постановке на охрану).

Для начала установки необходимо проверить, открываются и закрываются ли стекла автомобиля кнопками при выключенном зажигании, если нет, то необходимо найти в блоке предохранителей реле отвечающие за открытие закрытие стеклоподъемников, вынуть его и вместо него установить перемычку как показано на фото.Без этой перемычки доводчики закрытия стекол работать не будут.

Рис.1. Монтажный блок предохранителей и реле автомобиля ваз 2114

Рис.2 Перемычка вместо реле стекло подъемников — залог того что доводчик стекол у вас будет работать.

После подготовительного этапа снимаем обшивку водительской двери (обшивка пассажирской двери остается на месте)

Рис.3. Снимаем обшивку водительской двери для установки доводчика.

И устанавливаем доводчик на дверку автомобиля как показано на фото.

Рис.4, рис5. Установка модуля блока доводчика на водительскую дверь

Смотрим схему установки доводчиков.

Рис.6 Схема подключения доводчика стекол

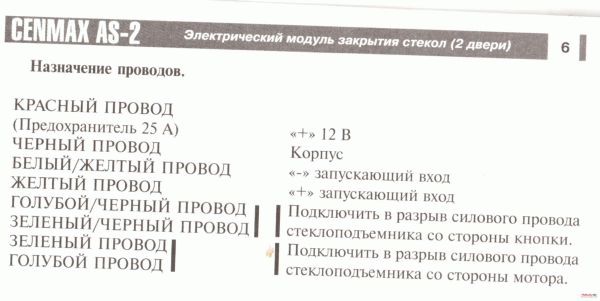

Рис.7. Комментарии к схеме подключения доводчика стекол.

И схему электропроводки вашего автомобиля(в качестве примера установка доводчика произведена на автомобиле ваз 2114, нас интересует только фрагмент с самими стекло подъемниками и смотрим.

Черный провод подключаем к массе автомобиля. Или тупо к черному проводу , т.к. он соединяется с массой.

Белый/желтый провод и желтый провод подключаем к центральному замку вашего автомобиля.

Ищем провод, отвечающий за открытие стеклоподъемника водительской и пассажирской двери, и подключаем к ним 4 провода в разрыв.

«Подключение в разрыв» означает, что провод режется пополам и производиться подключение со стороны кнопки и со стороны мотора.

Режем пополам оранжевый провод и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки зеленый с черной полосой, а со стороны мотора зеленый провод доводчика стекол.

Режем пополам голубой с черной полосой и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки синий с черной полосой, а со стороны мотора синий провод доводчика стекол.

Тщательно пропаиваем и изолируем все соединения.

Собираем обшивку двери и пользуемся доводчиками.

Что особенно важно контролировать у задних габаритов

Если на клавише не горит контрольная лампочка, но при этом габариты работают, то в первую очередь просмотрите проводку панели. Достаньте блок клавиш из гнезда, после чего протрите контакты спиртом. Если одновременно с контрольной лампой не работают габариты по правой стороне, то проверьте предохранитель. Стоит отметить, что выходят они из строя крайне редко, так как в ВАЗ-2114 стали устанавливать широкие варианты, имеющие надежную контактную площадку.

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Габаритные огни – лампы, дающие понять другому авто о ваших габаритах. Например, остановившись у обочины на трассе, выключив зажигание, ближний гаснет, а габариты остаются. Да и по правилам ПДД, к сведению, стоянка на обочине разрешена только с включёнными габаритами.

В этой статье мы рассмотрим основные причины почему не горят габариты на ваз 2114. Данная статья подойдёт всем владельцам samar, как первого поколения, так и последнего.

Основные поломки стеклоподъемников

В зависимости от комплектации машины, на ней могут быть установлены как механические (ручные), так и электрические стеклоподъемники. Именно от того, какой из данных вариантов установлен на вашем авто, следует начинать и поиск соответствующих неисправностей.

Механический стеклоподъемник ваз 2114

Так, для стеклоподъемников с ручным приводом наиболее характерны такие повреждения, как:

• выход из строя тяг (изгиб тяг при приложении чрезмерного усилия);
• заклинивание шарниров тяги;
• самопроизвольное раскручивание и выпадение крепежных элементов.

Устранить все эти неисправности своими руками довольно просто, нужно лишь правильно демонтировать стеклоподъемник и провести ремонт (о том, как извлечь механизм устройства, расскажем ниже).

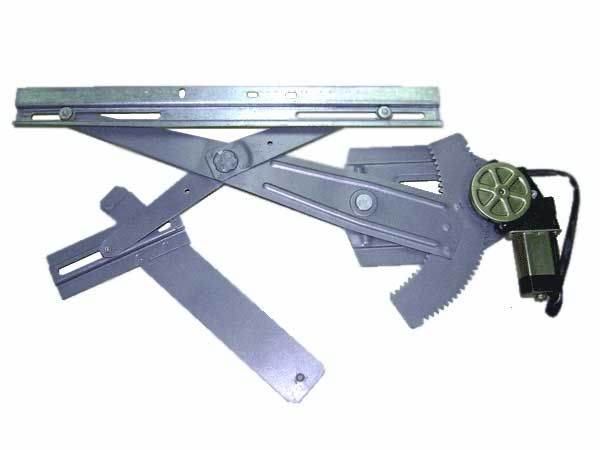

Электрический стеклоподъемник ваз 2114

В свою очередь, если не работают стеклоподъемники на ваз 2114, имеющие электрический привод, то возможными причинами этого могут являться:

• перегорание предохранителя (одновременно играющего роль предохранителя противотуманок);
• выход из строя реле К5;
• обрыв в цепи питания подъемников;
• перегорание моторчика привода.

Начать поиск в данном случае следует с проверки предохранителей, имеющих обозначения F5 и F16 (сделать это можно заменой их на новые либо обычной «прозвонкой»). Если предохранители исправны, то следует продолжить поиск проблемы, если нет — заменить их на другие, рассчитанные на такой же ампераж.

Предохранитель ваз 2114

Следующее, что следует проверить — это реле К5 в цепи стеклоподъемников. Чтобы его протестировать, нужно заменить его на заведомо рабочее (новое) реле и проверить работоспособность устройства. В случает обнаружения неисправности старое реле подлежит замене.

Следующим этапом проверки станет «прозвонка» проводов в цепи стеклоподъемников при помощи мультиметра. В случае обнаружения разрыва необходимо будет заменить перегоревший провод на новый с таким же (или чуть большим) сечением.

Моторчик стеклоподъемника ваз 2114

Если же и проводка окажется в порядке, то останется проверить  работоспособность самого электропривода. Проще всего это сделать, подключив моторчик подъемника к сети «на прямую». Вышедший из строя электродвигатель стеклоподъемников неремонтопригоден и подлежит замене на аналогичный.

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов



Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить “ливневки” – вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока – перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы – все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 – вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 – 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Цены и производители

Реле бензонасоса и предохранитель на калине где находится

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства. Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712.3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти. Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 ничем не отличаются друг от друга и полностью взаимозаменяемы.

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь. идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится? Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска. В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

• при провороте ключа зажигания подается питание на втягивающую обмотку;
• рабочая пластина, под действием тока, прижимается к контактам;
• питание подается на стартер;
• мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

• после проворачивания ключа зажигания ничего не происходит;
• стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

• окислились контакты рабочей пластины;
• имеется повреждение кабеля массы;
• прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

1. Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
2. Повреждение или износ коллектора.
3. Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

1. Надежно зафиксировать машину на месте.
2. Снять клеммы с АКБ.
3. От реле потребуется отключить красный провод.
4. При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
5. Ослабить и удалить стяжные шпильки крепления устройства к массе.
6. Демонтировать силовой кабель и снять устройство.
7. Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Демонтаж старого узла

Если с электрическими элементами более или менее определились, то механическая часть проблемы намного сложнее. В описываемых моделях ВАЗ установлены неразборные конструкции ЭСП. Они характеризуются как самые надежные, но в случае поломки требуют от хозяина полной замены.

Как проводится демонтаж конструкции.

1. Снимают ручку и тягу.
2. Приспустив стекло, снимают держатель.
3. Стекло поднимают до максимума и фиксируют с помощью скотча.
4. Откручивают все гайки, удерживающие механизм на дверце.
5. Демонтаж окончен, и устройство можно полностью снять для диагностики.

Далее вы будете принимать решение о ремонте или замене на новое устройство.

Такая деталь, как стеклоподъемник ваз 2114, является залогом не только комфортной, но и безопасной поездки в любую погоду. Если он выйдет из строя в дождь или снегопад, то водитель должен прекратить движение по дороге и выполнить ремонтные работы либо вызвать эвакуатор. Сегодня мы расскажем о том, почему ломаются стеклоподъемники и о том, как выполнить их полную замену в случае необходимости.

Стеклоподъемник ваз 2114
