Что такое плавкие предохранители: виды и типы по назначению, как устроен и для чего используется + расчет плавкого предохранителя

Общие правила расчета

Для того, чтобы сделать правильный расчет плавких вставок предохранителей, необходимо учитывать номинальное напряжение. Это значение должно быть таким, при котором предохранитель отключает электрическую цепь. Основным показателем служит минимальное напряжение, предусмотренное для основания и плавкой вставки.

Еще один важный показатель, который должен учитываться при расчетах – напряжение отключения. Этот параметр заключается в мгновенном значении напряжения, появляющегося после срабатывания самого предохранителя или плавкой вставки. Как правило, в расчет принимается максимальное значение этого напряжения.

Кроме того, в обязательном порядке учитывается ток плавления, от которого зависит диаметр проволоки, установленной внутри. Когда выполняется расчет плавкой вставки предохранителя, для каждого металла этот показатель имеет собственное значение и выбирается с помощью таблицы или калькулятора. Материал и размер вставок должен обеспечить требуемые защитные характеристики. Длина вставки не может быть слишком большой, поскольку это влияет на гашение дуги и общие температурные характеристики.

Расчетная мощность нагрузки обычно указывается в маркировке изделия. В соответствии с этим параметром выполняется расчет номинального тока предохранителя по формуле: Inom = Pmax/U, в которой Inom является номинальным током защиты, Pmax – максимальная мощность нагрузки, а U – напряжение питающей сети.

Характеристики плавких предохранителей

Основная характеристика заключается в прямой зависимости времени плавления от силы тока. Поэтому, то время, за которое плавкая вставка предохранителя перегорает, соответствует определенному току. Данный параметр больше известен, как времятоковая характеристика.

Кроме временного показателя существуют и другие характеристики, с помощью которых производится определение типов плавких предохранителей. Среди них, в первую очередь, следует отметить номинальный ток. Это наиболее допустимый ток нагрузки по условиям нагрева корпуса предохранителя в течение продолжительного времени. Выбирая устройство по этому показателю, должна учитываться нагрузка электрической цепи, а также условия работы предохранителя.

В некоторых случаях, номинальный ток может быть выше, чем ток в самой электрической цепи. Например, в пусковых устройствах электродвигателей, чтобы избежать перегорания предохранителя во время пуска. Следует учитывать, номинальный ток предохранителя должен соответствовать номинальному току заменяемого элемента.

В свою очередь, номинальный ток заменяемого элемента представляет собой максимально допустимый ток нагрузки в течение длительного времени, когда этот элемент установлен в держателе или в контактах. Кроме того, существуют номинальные токи основания и патрона предохранителя, которые нужно учитывать при выборе защитного устройства. Кроме того, используется такой показатель, как номинальное напряжение. Данный параметр представляет собой межполюсное напряжение, совпадающее с номинальным междуфазным напряжением защищаемых электрических сетей.

Для того, чтобы плавкие предохранители обеспечивали надежную защиту, значение данной величины должно быть больше или равно напряжению защищаемого объекта. Например, предохранитель с номинальным напряжением 400 вольт может использоваться для защиты цепей на 220 вольт, но ни в коем случае, не наоборот. Таким образом, эта величина характеризует возможность предохранителя своевременно разрывать электрическую цепь и гасить дугу.

Поэтому, при выборе предохранителя в качестве защитного средства, необходимо в обязательном порядке учитывать параметры, которые позволяют обеспечить надежную защиту объекта.

Устройство автомата

Как подключить автоматический выключатель

Бытовой автоматический предохранитель содержит две защиты – тепловую и электромагнитную. Тепловой расцепитель для защиты от перегрузок – это пластина из биметалла, через которую проходит электрический ток и нагревает ее. При достижении током пороговой величины пластина деформируется так, что воздействует на отключение электрического контакта. В зависимости от перегрузки, время срабатывания может быть длительным. Минимальный ток отключения зависит от типа автомата и составляет не менее 1,3 от номинальной величины. После остывания пластины устройство снова готово к использованию.


Схема устройства автоматического выключателя

Со временем параметры автоматического выключателя могут измениться из-за износа контактов.

Электромагнитный расцепитель является защитой от КЗ. Механизм расцепления в устройстве всего один, но приводится в действие по-разному. При КЗ величина тока значительно выше номинального и биметаллическая пластина может разрушиться. Поэтому требуется мгновенное размыкание контактов, которое производит электромагнит. Импульс тока проходит через катушку и за счет электромагнитной индукции приводит в действие подвижный сердечник, освобождающий пружину расцепителя.

При коротком замыкании отключение автомата вызывает появление электрической дуги, которая принудительно гасится в дугогасительной камере.

Автомат можно использовать как обычный выключатель нагрузки. Обычно для этого стараются применять реле напряжения, имеющее более мощные контакты.

Преимущества и недостатки

К плюсам плавких предохранителей можно отнести относительно невысокую стоимость.

Основным недостатком плавкого предохранителя является относительно долгое срабатывание по сравнению с автоматическими предохранителями. За время перегорания предохранителя в высоковольтных сетях может выйти из строя оборудование. Кроме того, плавкий предохранитель является одноразовым элементом, то есть, однажды сгорев, дальнейшему использованию он не подлежит, в то время как автоматические предохранители могут довольно долго служить, так как принцип их работы основан на размыкании цепи без повреждения конструкции самого предохранителя.

Защитные характеристики плавких предохранителей

Защитные характеристики представляют собой зависимости времени плавления tпл или времени отключения цени tот от соответствующих значений тока, неизменного во времени (рис.1).

Рис.1. Примерный вид защитных характеристик плавких предохранителей

Интервалы времени установлены в пределах от 0,01 с до 1 ч. Защитные характеристики предохранителей необходимы для координации их действия с действием других предохранителей и выключателей. Они могут быть получены только при испытании и сообщаются заводами-изготовителями по запросам. Как видно из рисунка, по мере увеличения номинального тока плавкой вставки характеристики смещаются вправо. Значение тока, при котором плавкая вставка предохранителя плавится в течение 1 ч, должно быть более 130% и менее 200% номинального тока вставки.

Коммутационная способность предохранителей

Предохранитель должен отключать при наибольшем рабочем напряжении любой ток в пределах от тока, плавящею вставку в течение 1 ч, до номинального тока отключения независимо от момента начала КЗ, т.е. при любой асимметрии тока. При этом не должны иметь место разрушения патрона или повреждения частей предохранителя.

Виды предохранителей

Какие виды предохранителей существуют

Любая электрическая цепь состоит из отдельных элементов. Для каждого из них характерны определённые значения силы тока, при которых данный элемент работоспособен. Увеличение силы тока сверх этих значений может вызвать повреждение элемента. Это происходит из-за недопустимо высокой температуры или по причине довольно-таки быстрого изменения структуры этого элемента от воздействия тока. В таких ситуациях предохранители различных конструкций позволяют избежать порчи элементов электрических цепей.

Их классификация основана на способе разрыва электрической цепи этими предохранителями, и поэтому можно перечислить те из них, которые наиболее широко применяются следующие виды предохранителей:

Способ разрыва электрической цепи охватывает всю совокупность процессов, которые происходят в предохранителе при его срабатывании.

  • Плавкие предохранители разрывают электрическую цепь в результате расплавления плавкой вставки.
  • Электромеханические предохранители содержат контакты, которые отключаются деформирующимся биметаллическим элементом.
  • Электронные предохранители содержат электронный ключ, который управляется специальной электронной схемой.
  • Самовосстанавливающиеся предохранители изготовлены с применением особых материалов. Их свойства изменяются при протекании тока, но восстанавливаются после уменьшения или исчезновения тока в электрической цепи. Соответственно сопротивление сначала увеличивается, а затем вновь уменьшается.

Самыми дешёвыми и наиболее надёжными являются плавкие предохранители. Плавкая вставка, которая после увеличения силы тока сверх установленной величины плавится, или даже испаряется, гарантированно создаёт разрыв в электрической цепи. Эффективность такого способа защиты определяется главным образом скоростью процесса разрушения плавкой вставки. Для этого она изготавливается из специальных металлов и сплавов. Главным образом это такие металлы как цинк, медь, железо и свинец. Поскольку плавкая вставка по сути своей токопроводящая жила она ведёт себя как проводник, для которого характерны графики, показанные далее.

Поэтому для правильной работы плавкого предохранителя тепло, которое выделяется в плавкой вставке при номинальном токе нагрузки не должно приводить к её перегреву и разрушению. Оно рассеивается в окружающую среду через элементы корпуса предохранителя, нагревая вставку, но без разрушительных последствий для неё.

Но если ток увеличится, баланс тепла нарушится, и температура вставки начнёт возрастать.

При этом произойдёт лавинообразное нарастание температуры из-за увеличения активного сопротивления плавкой вставки. В зависимости от скорости нарастания температуры вставка либо расплавляется, либо испарятся. Испарению способствует вольтова дуга, которая может возникать в предохранителе при значительных величинах напряжения и тока. Дуга на какое-то время заменяет собой разрушенную плавкую вставку, поддерживая ток в электрической цепи. Поэтому её существование также определяет временные характеристики отключения плавкой вставкой.

Времятоковая характеристика — главный параметр плавкой вставки, по которому делается выбор её для той или иной электрической цепи.

В аварийном режиме важно наиболее быстро разорвать электрическую цепь. С этой целью для плавких вставок применяются специальные методы, такие как:

  • местное уменьшение её поперечника;
  • «металлургический эффект».

Устройство и классификация предохранителей

На сегодняшний день существует несколько видов предохранителей для авто, которые различаются своей конструкцией, принципом работы и назначением. Существуют также узкоспециализированные модификации защитных реле, которые предназначены для спецтехники и большегрузных автомобилей.

Цилиндрические модификации

Автомобильные защитные реле цилиндрической формы использовались в конце прошлого века и устанавливались на автомобили от отечественных производителей.

Изначально такие предохранители изготавливались одного цвета, однако в последующем в зависимости от показателя номинального тока их стали маркировать различными цветами.

Недостатком такого типа автомобильных предохранителей является возможность получить удар током и ожог пальцев при установке и демонтаже защитных цилиндрических вставок. Реле не стандартизированы, поэтому автовладельцам при выборе приходилось изучать все технические характеристики и только тогда выбирать предохранитель для своего автомобиля.

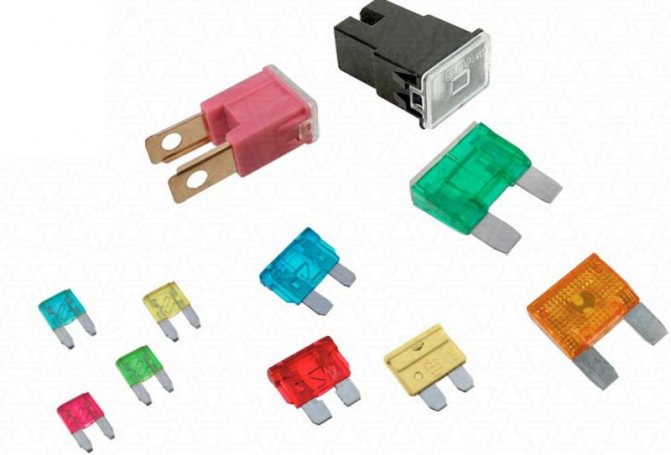

Ножевые защитные планки

Ножевые планки имеют ряд преимуществ в сравнении с цилиндрическими модификациями. В первую очередь, это полная защита от поражения током и ожогов при их замене. Они имеют специальную изолированную часть, которая выполняется из прочного цветного пластика.

Корпус защитных планок выполнялся с прозрачной вставкой, что позволяло с легкостью определить сгоревший предохранитель и выполнить его замену. В общей сложности предлагалось три типоразмера ножевых автомобильных предохранителей:

  • Мини — с посадочным размером 16 мм.
  • Стандарт — 19 мм.
  • Макси — 34 мм.

Благодаря доступной стоимости и удобству использования ножевые предохранители для автомобилей пользовались популярностью на рынке. Они до сих пор с успехом устанавливаются на автомобили от отечественных и иностранных производителей. К их преимуществам можно отнести доступную стоимость, полную безопасность использования, возможность с легкостью подобрать защитное реле под определенный номинальный ток электроцепи в автомобиле.

Термические разновидности

На современных автомобилях, где требуется максимально возможная защита электроцепи транспортного средства, используют специальные термические предохранители, которые включают одновременно тепловую и электромагнитную защиту.

Конструкция такого реле напоминает автоматический выключатель, используемый в бытовой электросети. При замыканиях и перегрузках срабатывает тепловая и электромагнитная защита, что позволяет одновременно предупредить выход из строя различных электроблоков и не допустить возгорания проводки.

К преимуществам термических разновидностей относят:

  • Максимально возможная защита электроблоков и цепи проводки.
  • Полная безопасность использования.
  • Реле выполняется многоразовым, что позволяет использовать его повторно.

Термические автомобильные предохранители имеют высокую стоимость, однако благодаря своей специальной конструкции такие приспособления являются многоразовыми. На изолированном пластиковом корпусе реле имеются данные по его номинальной мощности, что существенно упрощает выбор.

Показатели порога срабатывания

Одной из характеристик автомобильных предохранителей является их порог срабатывания, то есть величина напряжения в сети, при котором наблюдается оплавление токопроводящей жилки и размыкание цепи проводки в автомобиле.

Расплавление такой защитной жилы происходит из-за воздействия высоких температур при повышенном напряжении в цепи. Соответственно, при изготовлении предохранителей используются различные по своим показателям плавкости жилки. Это позволяет выполнять реле для цепей с определенными показателями напряжения.

Что такое плавкие предохранители и для чего они нужны?

Как работает устройство?

Плавкий предохранитель работает в двух режимах, которые значительно отличаются друг от друга.

  1. Нормальный режим сети. В этом режиме нагрев устройства происходит, как установившейся процесс. При этом он полностью нагревается до определенной температуры и отдает выделяемую теплоту в окружающую среду. На каждом элементе указывается так называемая номинальная сила тока (как правило, указывается наибольшее значение тока элемента конструкции). В предохранитель можно вставить плавкий элемент разной номинальной силы тока.
  2. Режим коротких замыканий и перегрузок. Прибор сконструирован так, что при возрастании силы тока в сети, он мог сгореть за кратчайшее время. Для этого плавкий элемент на отдельных участках делают с меньшим сечением, где выделяется больше теплоты, чем на широких участках. При коротком замыкании перегорают практически все или полностью все зауженные участки. Когда плавится элемент, вокруг него создается электрическая дуга, гашение которой происходит в патроне механизма.

Сила тока должна указываться на корпусе прибора, а также должно учитываться максимально разрешенное напряжение, при котором прибор не выйдет из строя.

На графике ниже указывается зависимость времени перегорания плавкого элемента от тока:

Где l10 – это ток, при котором происходит плавление элемента и отключение его от сети за 10 с.

Разновидности и типы элементов

Плавкие предохранители делятся на два вида: низковольтные и высоковольтные. Деление это объясняется величиной напряжения рабочей электросети, в которой используется предохранитель.

Низковольтные приборы маркируются как ПН или ПР и рассчитаны для напряжения до 1000 В. В низковольтных устройствах ПН вокруг вставки из меди находится мелкозернистый наполнитель. Применение их рассчитано до 630 Ампер.

Прибор ПР более простой (на фото ниже), чем ПН, но при коротком замыкании и они способны гасить электрическую дугу. Рассчитаны на токи от 15 до 60 Ампер.

По конструктивным особенностям предохранители делятся на патронные, пробочные, пластичные и трубчатые. По типу исполнения выпускают разборные и неразборные изделия. У разборных есть возможность доступа к вставке. Конструкция разбирается и сгоревшая вставка заменяется на новую. Неразборные сконструированы из стеклянной колбы, поэтому считаются одноразовыми и замене вставки не подлежат.

Конструкция

Современный плавкий предохранитель состоит из двух частей:

  • основание из электроизоляционного материала с металлической резьбой (необходимо для соединения с электрической цепью);
  • сменная вставка, которая плавится.

Основа устройства – вставка, которая сгорает или плавится при коротком замыкании. Для того чтобы погасить дугу, которая образовывается в результате перегорания сменной вставки, устанавливают дугогасящие приспособления.

Выводы вставки соединяются с клеммами таким образом, что предохранитель подключается в линию электрической цепи. Для этого применяют специальные надежные крепежные клеммы (держатели), которые должны обеспечивать хороший контакт. Если его не будет – то в этом месте может возникнуть нагрев.

Особенностью конструкции предохранителей считается то, что устройство сгорает раньше, чем повреждаются другие части механизма. Ведь его легче заменить, чем микросхему или другой компонент оборудования. Поэтому такую деталь и выбирают с тем учетом, чтобы скорость его плавления была больше, чем в проводах линии. Их температура не должна достигнуть опасного уровня, так как это приведет к выходу из строя оборудования.

Конструкция механизма пробочного типа имеет вид патрона, в который вкручивается плавкий предохранитель с цоколем. При возникновении аварийной ситуации перегорает пробка. На сегодня это пробка имеет вид кнопки, похожей на обычный выключатель. Эта кнопка после аварии возвращает устройство в рабочее состояние.

Помимо того, что плавкий компонент защищает электрическую цепь от повреждений, он еще и защищает от пожаров и возгораний. Ведь обычный провод может соприкасаться с горючими материалами в момент возгорания, а деталь сгорает внутри корпуса прибора.

Номиналы устройства подбираются по наименьшим расчетным токам электрической сети или отдельной части электрической цепи. Таблица номиналов предоставлена ниже:

Если необходимо сменить такой компонент на АВ (автоматические выключатели), то их номинал должен быть на шаг больше составляющей части. Например:

Вот мы и рассмотрели устройство, принцип действия и назначение плавких предохранителей. Надеемся, предоставленная информация была для вас полезной и интересной!

Описание принципа работы плавкой вставки (предохранителя)

Принцип работы предохранителя предельно прост. При протекании по проволоке, соединяющей контакты предохранителя, номинального тока, эта проволока разогревается до температуры около 70 ˚С. А вот при превышении тока, проволока разогревается сильнее, и при превышении температуры плавления – расплавляется, т.е. перегорает. Именно по этой причине предохранители еще называют – плавкими или плавкой вставкой. Чем выше ток, тем быстрее нагрев, тем быстрее происходит расплавление, а соответственно и перегорание предохранителя.

Таким образом все плавкие вставки работают на одном и том же принципе – превышение тока в цепи вызывает перегрев и расплавление проволоки внутри предохранителя и как следствие отключение этой цепи от источника питающей сети.

Существует две основных причины перегорания плавких вставок: броски напряжения питающей сети и возникшая неисправность внутри самого электроприбора.

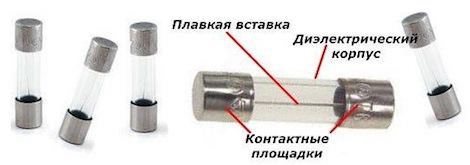

Устройство плавкого предохранителя

В состав входит корпус или патрон, обладающий электроизоляционными свойствами, и сама плавкая вставка. Ее концы соединяются с клеммами, которые последовательно включают предохранитель в электрическую цепь, совместно с защищаемым устройством или электрической линией. Материал плавкой вставки выбирается с таким расчетом, чтобы он мог расплавиться раньше, чем температурный показатель проводов выйдет на опасный уровень, либо потребитель в результате перегрузки выйдет из строя.

Исходя из конструктивных особенностей, плавкие предохранители могут быть патронными, пластинчатыми, пробочными и трубочными. Расчетная сила тока, которую способна выдержать плавкая вставка, указывается на корпусе устройства.

Довольно простая конструкция у низковольтных предохранителей. Под воздействием высокого тока плавкая вставка или токопроводящий элемент подвергается сильному нагреву, после чего при достижении определенной температуры плавится в дугогасящей среде и испаряется, разрывая защищаемую цепь. Именно так работает плавкий предохранитель в электрической цепи.

Для того чтобы горячие газы и жидкий металл не попадали в окружающую среду применяется керамический изолятор, он же корпус устройства, устойчивый к воздействию высоких температур и значительного внутреннего давления. Защитные крышки, расположенные по краям предохранителя, оборудованы специальными планками под унифицированные рукоятки, захватывающие плавкие вставки при замене негодных элементов. С помощью защитных крышек и керамического корпуса создается взрывонепроницаемая оболочка, ограничивающая коммутационную электрическую дугу.

Песок, заполняющий внутреннее пространство, ограничивает силу тока. Материал выбирается с определенными размерами кристаллов, после чего он уплотняется надлежащим образом. Как правило предохранители заполняются кварцевым кристаллическим песком, имеющим высокую химическую и минералогическую чистоту. Соединение плавкой вставки с основанием-держателем осуществляется механическим способом, при помощи контактных ножей. Для их изготовления используется медь или медные сплавы, покрытые оловом или серебром.

Формула для расчета диаметра проволоки предохранителя по мощности электроприбора

Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по нижеприведенной формуле.

гдеI nom – номинальный ток защиты предохранителя, А;P max – максимальная мощность нагрузки, Вт;U – напряжение питающей сети, В.

Но гораздо удобнее воспользоваться готовыми данными из таблиц

Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В

Максимальная мощность потребления электроприбором, ватт (BA) 10 50 100 150 250 500 800 1000 1200 1600 2000 2500 3000 4000 6000 8000 10000
Номинал стандартного предохранителя, А 0,1 0,25 0,5 1,0 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 15,0 20,0 30,0 40,0 50,0

Рассмотрим на примере как выбирать предохранитель. Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.

Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.

Мощность электроприбора, ватт (BA) до 50 до 75 до 100 до 150 до 200 до 250 до 300 до 400 до 600 до 700
Номинал стандартного предохранителя, А 5,0 7,5 10,0 15,0 20,0 25,00 30,0 40,0 60,0 70,0
Цвет корпуса предохранителя оранжевый коричневый красный голубой желтый прозрачный зеленый фиолет синий черный

Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт. Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до неремонтопригодности.

Калькулятор для расчета тока предохранителя

Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.

Онлайн калькулятор для определения тока предохранителя
Максимальная мощность нагрузки, Вт:
Напряжение питающей сети, В:

При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.

Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.

Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть намного больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.
