Чем выше передаточное число редуктора тем

Содержание:

Крутящий момент редуктора

Крутящий момент на выходном валу – вращающий момент на выходном валу. Учитывается номинальная мощность , коэффициент безопасности , расчетная продолжительность эксплуатации (10 тысяч часов), КПД редуктора.

Номинальный крутящий момент – максимальный крутящий момент, обеспечивающий безопасную передачу. Его значение рассчитывается с учетом коэффициента безопасности – 1 и продолжительность эксплуатации – 10 тысяч часов.

Максимальный вращающий момент – предельный крутящий момент, выдерживаемый редуктором при постоянной или изменяющейся нагрузках, эксплуатации с частыми пусками/остановками. Данное значение можно трактовать как моментальную пиковую нагрузку в режиме работы оборудования.

Необходимый крутящий момент – крутящий момент, удовлетворяющим критериям заказчика. Его значение меньшее или равное номинальному крутящему моменту.

Расчетный крутящий момент – значение, необходимое для выбора редуктора. Расчетное значение вычисляется по следующей формуле:

Mc2 = Mr2 x Sf ≤ Mn2

где Mr2 – необходимый крутящий момент; Sf – сервис-фактор (эксплуатационный коэффициент); Mn2 – номинальный крутящий момент.

Читать также: Качественные цепи для бензопил

Что такое зубчатая передача

В данном случае речь идет про механическое соединение двух, либо большего числа валов, приводящихся в движение благодаря специальным колесам, на чьей поверхности расположены соответствующие зубья. Данный вариант совмещения можно подразделить по следующим параметрам:

  • расположению рабочих элементов в корпусе;
  • вычисляемой скорости вращения колесной оси;
  • уровню защиты механизма от воздействия из вне;
  • типу, а также форме зубьев.

Здесь необходимо принимать во внимание тот факт, что наиболее значимая роль в работе всего механизма отведена передаточному отношению зубчатой передачи. Вычислить эти сведения можно благодаря стандартному выражению

Для поиска точных сведения подставляются различные параметры (к примеру, число зубьев). Здесь I12 – это передаточное отношение от первого звена ко второму (1 – ведущее звено, 2 – ведомое звено). Параметры d – диаметры звеньев. Переменные Z – число зубьев. Показатели M – крутящий момент для звеньев. W – угловые скорости звеньев, n – частота вращения звеньев.

В данном случае необходимо принимать во внимание тот факт, что конечный показатель напрямую зависит от числа присутствующих звеньев. Преимущество подобного соединения в том, что здесь присутствует постоянство реального, а также расчетного передаточных отношений

Именно поэтому, здесь отсутствует так называемый эффект проскальзывания. В зависимости от числа шестеренок и количества колес зубчатыми звеньями, оказывается значительное влияние на окончательную величину данного показателя.

Если же говорить про цилиндрические передачи, то здесь конечный параметр, за исключением указанных выше моментов, зависит от расстояния между осями. На практике, цилиндрические зубчатые механизмы очень часто применяются в автомобилестроении при производстве легкового и грузового транспорта. Наиболее часто подобные соединения встречаются в трансмиссии. Стоит отметить, что зубчатая передача выделяется наибольшим коэффициентом отдачи мощности. На практике, этот механизм способен вырабатывать до 4 500 кВт при условии, что передаточное число достигает 6,3.

Также некоторое распространение получили не только цилиндрические элементы, но и конструктивные компоненты с зубьями конического вида. Для них применяется ортогональное сочленение. Для того, чтобы рассчитать передаточное отношение конической передачи, требуется учитывать делительные диаметры, число зубьев, а кроме того, предусмотренные углы конусов. В конечном итоге, чтобы получить прочное поступательное движение на практике применяют соединение реечного типа. По конструкции этот механизм состоит из рейки со специальными зубьями, а также шестерни. При использовании реечной передачи обязательно нужно учитывать число зубьев на колесе, диаметр окружности, а также количество зубцов на самой рейке.

Изменение передаточного отношения КПП: тюнинг коробки передач

Как известно, наилучшие динамические показатели достигаются в диапазоне оборотов максимального крутящего момента, а не мощности. Фактически, при нижнем и верхнем значении частоты вращения коленчатого вала крутящий момент двигателя меньше максимального.

Получается, чем больше обороты будут отличаться от оборотов максимального крутящего момента, тем медленнее разгоняется автомобиль. В стандартных КПП передаточное отношение каждой ступени подобрано так, чтобы водителю было комфортно разгонять машину на низких передачах, после чего на повышенных можно поддерживать набранную скорость одновременно с экономией топлива.

На практике, мотор в этом случае быстро выходит на максимальные обороты на более низкой передаче, однако после переключения на ступень выше обороты не падают, например, 3500 об/мин. на 1800, а остаются на отметке около 2500. Фактически, после переключения «вверх» обороты все равно остаются в диапазоне максимального крутящего момента.

Для решения такой задачи можно использовать колеса с меньшим радиусом, а также требуется установить другую главную пару редуктора с измененным передаточным числом (например, 3.9 или 4.1 вместо 3.7). Начнем с использования «стоковых» деталей.

Как правило, если модель автомобиля выпускается с разными двигателями (например, моторы 1.2, 1.4 и 1.6 литра), тогда главную пару для КПП в паре с 1.6 литровым двигателем используют от той версии, мотор которой менее мощный (в данном случае двигатель 1.2 или 1.4).

На высоких скоростях двигатель будет на 5-й раскручиваться до максимальных оборотов, что может доставлять дискомфорт водителю и пассажирам. По этой причине ряд передаточных чисел КПП нужно подбирать с учетом конкретных задач и целей, учитывая мощность мотора, вес автомобиля, а также предпочтения водителя.

Если делать более серьезные доработки, тогда можно собрать коробку передач с измененным набором шестерен. Естественно, это дорого, однако удается сблизить ряды на всех передачах, а не только 4 и 5.

Также добавим, что стандартную 5-и ступенчатую коробку иногда переделывают в 6-и ступенчатую (особенно в паре с тюнингованным форсированным двигателем). Фактически, в КПП интегрируется комплект шестой передачи

Важно понимать, что помимо высокой стоимости такой доработки снижается общая надежность такой коробки

Устройство и основные требования к главной передаче

Устройство рассматриваемого механизма простое: главная передача состоит из двух шестерен (зубчатый редуктор). Ведущая шестерня имеет меньший размер, при этом она имеет связь с вторичным валом коробки передач. Ведомая шестерня больше ведущей, а связана она с дифференциалом и, соответственно, с колесами машины.

Схема главной передачи ведущего моста автомобиля: 1 – ведущие колеса; 2 – полуось; 3 – ведомая шестерня; 4 -ведущий вал; 5 -ведущая шестерня

Рассмотрим основные требования, предъявляемые к главной передаче:

  • минимальный уровень шума и вибраций при работе;
  • минимальный расход топлива;
  • высокий КПД;
  • обеспечение высоких тягово-динамических характеристик;
  • технологичность;
  • минимальные габаритные размеры (чтобы увеличить клиренс и не повышать уровень пола в автомобиле);
  • минимальная масса;
  • высокая надежность;
  • минимальная необходимость в обслуживании.

Увеличить КПД главной передачи можно повысив качество изготовления зубьев обоих шестерен, а также увеличив жесткость деталей и применив в конструкции подшипники качения. Отметим, что максимально сокращать вибрации и шум при работе чаще всего требуется для зубчатых редукторов легковых автомобилей. Вибрации и шум можно минимизировать, обеспечив надежное смазывание зубьев, повысив точность зацепления зубчатых колес, увеличив диаметр валов, а также прочими мерами, которые повышают жесткость элементов механизма.

По числу пар зацеплений

  • Одинарная – имеет в составе только одну пару шестерен: ведомую и ведущую.
  • Двойная – имеет в составе две пары зубчатых колес. Делится на двойную центральную или двойную разнесенную. Двойная центральная располагается только в ведущем мосту, а двойная разнесенная еще и в ступице ведущих колес. Применяется на грузовом транспорте, так как на нем требуется повышенное передаточное число.

Одинарная и двойная главная передача

По виду зубчатого соединения

  • Цилиндрическая. Применяется на машинах с передним приводом, в которых двигатель и коробка переключения передач имеют поперечное расположение. В этом типе соединения применяются шестерни с шевронными и косыми зубьями.
  • Коническая. Используется на тех заднеприводных машинах, в которых не важны размеры механизмов и нет ограничений на уровень шума.
  • Гипоидная – самый популярный вид зубчатого соединения для автомобилей с задним приводом.
  • Червячная -в конструкции трансмиссии автомобилей практически не применяется.

Цилиндрическая главная передача

По компоновке

  • Размещенные в коробке передач либо в силовом агрегате. На переднеприводных автомобилях главная передача расположена непосредственно в корпусе КПП.
  • Размещенные отдельно от КПП. В машинах с задним приводом главная пара шестерен располагается в картере ведущего моста вместе с дифференциалом.

Отметим, что в полноприводных автомобилях расположение главной пары зубчатых колес зависит от разновидности привода.

Коническая главная передача

Общее определение

Редуктор, как конструкционный элемент, применяется в множестве механизмов. Это технический узел, необходимый для коррекции скорости вращения при передаче движения. Изобретение и распространение редукторов произошло во время развития двигателей разного типа. Это объясняется тем, что появилась необходимость превращать высокую оборотную скорость в усилие крутящего момента, или же наоборот. Для различных целей существует множество разновидностей редукторов, выбор которых играет важнейшую роль для нормального функционирования механизмов.

Передаточное отношение редуктора обозначается мультипликатором, который свидетельствует о типе механизма: понижающий он, или понижающий. Понижающие передаточные редукторы имеют мультипликатор больше 1, редуктор с передаточным числом менее 1 называется повышающим.

В автомобилях редуктора используются для перенаправления силового импульса на колеса с коробки передач, причем всегда скорость вращения снижается. Передаточное число — показатель того, во сколько раз скорость уменьшится. Если передаточное число равняется 4 — это означает, что крутящий момент, передающийся с редуктора на ось, в 4 раза меньше, чем скорость вращения трансмиссии.

Обычно такой механизм устанавливается на ведущую ось, если автомобиль является полноприводным, то устанавливаются два, по одному на каждую ось.

Редуктор не обязательно должен строго соответствовать установленным заводским параметрам, в некоторых случаях при поломке можно заменить на новый узел с меньшим или большим передаточным числом. Как проверить, какой механизм подойдет? Обычно можно делать замену на модели, в которых номинальное передаточное число отличаются не более чем на 0,5 в большую или меньшую сторону. Если взять, к примеру, редукторы автомобилей ВАЗ, есть возможность устанавливать 4 модели. Соответственно скорость работы редуктора уменьшается при увеличении передаточного числа.

Поэтому скорость автомобиля напрямую зависит от скорости работы редуктора, и с помощью замены этого узла можно сделать свой автомобиль более шустрым, например, поставив узел с передаточным числом 20.

При замене узла на модель с большим или меньшим числом, стоит позаботиться о правильной работе спидометра. Так как очень часто он начинает показывать некорректные показатели. Нужно либо заменить тросик, при серьезном сбое, либо просто отрегулировать спидометр.

Что удивительно, при замене редуктора, снять старый и установить новый это самое простое, сложнее всего все правильно отрегулировать и настроить, чтобы общее передаточное число соответствовало необходимым параметрам. Если это не удастся, то даже самый качественный редуктор может быстро выйти из строя.

Передаточное отношение ременной передачи

Ременной передачей называют два шкива, которые соединяет ремень, как это показано на рисунке. Возможно, что она была одним из первых способов, которые применял человек. Менялся материал, используемый для изготовления ремня, менялась его форма, но неизменным оставалось передаточное отношение, определяемое как частое от деления скорости ведущего вала, на скорость ведомого, или как результат деления числа оборотов этих валов (n1/n2 или ω1/ω2).
Для ременной передачи оно может быть рассчитано с использованием диаметров (радиусов) шкивов. Передаточное число в таком случае также определяется как частное от деления оборотов.

Если при преобразовании энергии число оборотов понижается, то есть передаточное число больше 1, то передача будет понижающей, а само устройство носит название редуктора. Если результат меньше единицы, то устройство называется мультипликатором, хотя оно также выполняет функции редуктора, только понижающего. Передаточное отношение редуктора позволяет уменьшить число оборотов (угловую скорость), поступающих с ведущего вала на ведомый, увеличив при этом передаваемый момент.

Это свойство редуктора дает возможность добиваться инженерам при проектировании различных устройств изменения параметров передаваемой энергии, а передаточное отношение редуктора служит при этом мощным инструментом в решении поставленной задачи.

Несмотря на значительный возраст, для ременной передачи и сейчас находится работа на автомобиле, она используется как привод генератора, газораспределительного механизма, а также в некоторых других случаях.

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

u12 = ± Z2/Zи u21 = ± Z1/Z2,

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

u16 = u12×u23×u45×u56 = z2/z1×z3/z2×z5/z4×z6/z5 = z3/z1×z6/z4

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

  • трение соприкасаемых поверхностей;
  • изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
  • потери на шпонках и шлицах;
  • трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы  узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

Формула расчета параметров прямозубой передачи

Чтобы определить параметры прямозубой шестеренки, потребуется выполнить некоторые предварительные вычисления. Длина начальной окружности равна π×D, где D — ее диаметр.

Расчет модуля зубчатого колеса

Шаг зацепления t – это расстояние между смежными зубами, измеренное по начальной окружности. Если это расстояние умножить на число зубов z, то мы должны получить ее длину:

проведя преобразование, получим:

Если разделить шаг на число пи, мы получим коэффициент, постоянный для данной детали зубчатой передачи. Он и называется модулем зацепления m.

размерность модуля шестерни — миллиметры. Если подставить его в предыдущее выражение, то получится:

выполнив преобразование, находим:

Отсюда вытекает физический смысл модуля зацепления: он представляет собой длину дуги начальной окружности, соответствующей одному зубцу колеса. Диаметр окружности выступов De получается равным

где h’- высота головки.

Высоту головки приравнивают к m:

Проведя математические преобразования с подстановкой, получим:

Диаметр окружности впадин Di соответствует De за вычетом двух высот основания зубца:

где h“- высота ножки зубца.

Для колес цилиндрического типа h“ приравнивают к значению в 1,25m:

Устройство зубчатого колеса

Выполнив подстановку в правой части равенства, имеем:

что соответствует формуле:

и если выполнить подстановку, то получим:

Иначе говоря, головка и ножка зубца относятся друг к другу по высоте как 1:1,25.

Следующий важный размер, толщину зубца s принимают приблизительно равной:

  • для отлитых зубцов: 1,53m:
  • для выполненных путем фрезерования-1,57m, или 0,5×t

Поскольку шаг t приравнивается к суммарной толщине зубца s и впадины sв, получаем формулы для ширины впадины

  • для отлитых зубцов: sв=πm-1,53m=1,61m:
  • для выполненных путем фрезерования- sв= πm-1,57m = 1,57m

Характеристики конструкции оставшейся части зубчатой детали определяются следующими факторами:

  • усилия, прикладываемые к детали при эксплуатации;
  • конфигурация деталей, взаимодействующих с ней.

Детальные методики исчисления этих параметров приводятся в таких ВУЗовских курсах, как «Детали машин» и других. Модуль шестерни широко используется и в них как один из основных параметров.

Для отображения шестеренок методами инженерной графики используются упрощенные формулы. В инженерных справочниках и государственных стандартов можно найти значения характеристик, рассчитанные для типовых размеров зубчатых колес.

Передаточные числа КПП

Изменение числа оборотов на разных передачах: давайте представим себе две шестерни у одной будет 10 зубцов, а у второй 20. Так как вторая шестерен больше, она успеет сделать только один оборот, следовательно первая сделает два вращения. Таким образом у разных шестерен разная скорость оборотов за минуту.

Пусть у нас будет 4 шестерни:

  • Первая, будет иметь 10 зубцов.
  • Вторая, будет иметь 20 зубцов.
  • Третья, будет иметь 10 зубцов.
  • И четвертая будет также как и вторая – 20 зубцов.

Пусть, первичный вал и первая шестерня будут вращаться со скоростью, к примеру 4000 оборотов за минуту. Тогда вторая шестерня будет вращаться медленней, исходя из вышесказанного, то есть – 2000 оборотов за минуту. Третья шестерня будет тоже делать 2000 оборотов за минуту, так как она закреплена на одном валу со второй шестерней. Получается, что четвертая шестерня будет самой медленной – 1000 оборотов за минуту.

Высчитав обороты за минуту, можно узнать передаточное число. Передаточное число двух пар первой и второй будет 2. Общее передаточное число 4. Это получается, что вторичный вал будет вращаться меньше в 4 раза. Вторичный вал может находится в состоянии покоя, что будет обеспечивать нейтральную передачу. Этого можно достигнуть путем съема зацепенения с третьей и четвертой шестерни. В автомате нейтралка необходима для буксировки автомобиля, используется во время поломки. В механической коробке используется для работы автомобиля если он долго стоит на месте в заведенном состоянии. Так или иначе, эта передача необходима любому автомобилю, но на автомате вы можете ни разу и не включить ее, за все время пользования машиной.

Так как коробка обладает большим набором шестерен, зацепив разные пары мы можем изменять передаточные числа.

Когда передаточное число 1, это обычно так называемая – 4 передача. На ней все валы вращаются одинаково. На самых мощных передачах 1-ой и задней двигатель обычно не испытывает перегрузок, но скорость езды автомобиля очень низкая.

Первая передача включается сразу, как только водитель садится за руль. Первая передача позволяет завести машину и сдвинуть ее с места, далее скорость увеличивается до передачи, комфортной для езды водителю. Водитель может переключаться на слабые и на мощные передачи. Все переключения на слабые передачи происходят последовательно, на сильные передачи можно переключиться перепрыгнув передачу, но так делать нежелательно. Например, с третьей передачи, можно сразу переключиться на пятую, тем самым пропуская четвертую передачу.

Если вы обладатель КПП, то все передачи будут изменяться плавно. За это отвечает гидравлическое или механическое преобразование крутящего элемента.

Чаще всего по трассе ездят на высокой скорости на 4 и 5 передачах, это обусловлено не только экономией времени, но и экономией топлива.

Ни в коем случае нельзя быстро переключать передачи резкими движениями, так как это может навредить корректной работоспособности коробки. Передачи должны переключаться плавно, чтобы успели срабатывать синхронизаторы.

Влияние передаточного на динамику машины

Правильно подобранное передаточное обеспечивает взаимосвязанную работу всех элементов автомобиля. При выборе передаточного числа необходимо руководствоваться характеристиками двигателя, но не стоит забывать и про колеса, точнее про их размер.

Изменяя передаточную величину крутящего момента может увеличиваться или уменьшаться. Это достигается изменением зубьев у каждой шестерни.

Зависимость числа и мощности следующая, чем выше число, тем мощней передача. Это говорит о том, что мотор автомобиля будет в разы быстрее выкручивать заветное количество оборотов. Высокое число обеспечивает быстрое ускорение.

Слишком малая передаточная цифра будет позволять разгонять максимальную скорость, но при этом динамика авто нарушается, поэтому не стоит слишком занижать ее.

Наиболее близкие передаточные числа обеспечивают плавный и быстрый разгон.

Для обычной повседневной езды достаточно количества оборотов в 2000-3000 тыс. Эти значения обычно высвечиваются на тахометре, и если вам все еще не хватает скорости, то нужно всего лишь переключиться на более высокую передачу.

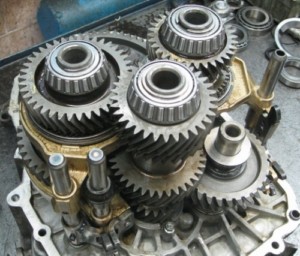

Устройство механической коробки передач

Устройство механической КПП

Конструктивно механическая коробка передач состоит из следующих элементов:

  • ведущий или первичный вал;
  • ведомый или вторичный вал;
  • промежуточный вал (для 3-х вальной МКПП);
  • шестерни первичного и вторичного валов;
  • механизм выбора передач;
  • муфты синхронизаторов (синхронизаторы);
  • картер;
  • главная передача;
  • дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

  1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
  2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
  3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
  4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
  5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство  и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Тюнинг трансмиссии. Как подобрать передаточные числа для КПП?


Большинство технологий, применяемых в тюнинге трансмиссии, проверены в автоспорте. Трансмиссия любого, особенно спортивного автомобиля — важнейший механизм реализации динамических характеристик двигателя. Даже с относительно слабым мотором машина может быть быстрой из-за правильно подобранных передаточных чисел.

В автоспорте применяются синхронизированные (как на ‘дорожных’ автомобилях) и несинхронизированные (кулачковые) коробки передач. По принципу переключения они делятся на обычные (Н-схема) и секвентальные (с последовательным выбором передач, как на мотоциклах).

В автомобилях достаточно серьезного уровня подготовки применяются кулачковые КП. Они имеют ряд преимуществ — выдерживают более высокие нагрузки (за счет формы зуба и зацепления шестерня — кулачковая муфта), позволяют опытным пилотам тратить меньше времени на переключение передач за счет неполного выжима сцепления или вообще без выжима сцепления, в них не разрушаются синхронизаторы (которых попросту нет).

Для обычного дорожного движения кулачковые КП практически непригодны, так как являются достаточно шумными (за счет работы прямозубых зубчатых пар), ‘жесткими’ при включении передачи, имеют относительно небольшой ресурс. Кроме того, они несоизмеримо дороже, чем синхронизированные, и требуют регулярного квалифицированного обслуживания.

Синхронизированные КП отличаются от стандартных лишь передаточными числами. В отдельных случаях (ВАЗ-2108 и -2110) возможно добавление 6-й передачи. Правильный подбор передаточных чисел главной пары редуктора, первичного вала и ведомых шестерен вторичного вала — залог согласованной работы трансмиссии. Передаточные числа подбираются в зависимости от мощностных и моментных характеристик двигателя, размера колес и самое главное — от пожеланий владельца автомобиля.

Основные параметры зубчатых цилиндрических передач

Стандарт распространяется на цилиндрические передачи внешнего зацепления для редукторов и ускорителей, в том числе и комбинированных (коническо-цилиндрических, цилиндро-червячных и др.), выполняемых в виде самостоятельных агрегатов. Стандарт не распространяется на передачи редукторов специального назначения и специальной конструкции Для встроенных передач стандарт является рекомендуемым

Межосевые расстояния

1 ряд 40 50 63 80 100 125 160 200 250 315 400
2 ряд 140 180 225 280 355
1 ряд 500 630 800 1000 1250 1600 2000 2500
2 ряд 450 560 710 900 1120 1400 1800 2240

1-й ряд следует предпочитать 2-му

Номинальные передаточные числа

1 ряд 1,0 1,25 1,6 2,0 2,5 3,15
2 ряд 1,12 1,4 1,8 2,24 2,8
1 ряд 4,0 5,0 6,3 8,0 10 12,5
2 ряд 3,55 4,5 5,6 7,1 9,0 11,2

1-й ряд следует предпочитать 2-му Фактические значения передаточных чисел не должны отличаться от номинальных более чем на 2,5% при номинальном меньше 4,5 и на 4% при номинальном больше 4,5

Коэффициент ширины зубчатых колес (отношение ширины зубчатого колеса к межосевому расстоянию) должен соответствовать: 0,100; 0,125; 0,160; 0,200; 0,315; 0,400; 0,500; 0,630; 0,800; 1,0; 1,25

Численные значения ширины зубчатых колес округляются до ближайшего числа из ряда Ra20 по ГОСТу 6636

При различной ширине сопряженных зубчатых колес значение коэффициента ширины зубчатых колес относится к более узкому из них

Коэффициент запаса прочности при работе зуба двумя сторонами

например: зубья реверсивных передач или зубья сателлитов в планетарных передачах

Материал колес и термо- обработка Отливки стальные и чугунные без термо- обработки Отливки стальные и чугунные с термо- обработкой Поковки стальные нормали- зованные или улучшенные Поковки и отливки стальные с поверх- ностной закалкой (сердцевина вязкая) Стальные, нормали- зованные или улучшенные, а также с поверх- ностной закалкой Стальные с объемной закалкой Стальные, подверг- нутые цементации, азоти- рованию, циани- рованию и др. Чугунные и пласт- массовые колеса
Коэфф. 1,9 1,7 1,5 2,2 1,4 — 1,6 1,8 1,2 1 — 1,2

Межосевые расстояния для двухступенчатых несоосных редукторов общего назначения

Быстроходная ступень 40 50 63 80 100 125 140 160 180 200 225 250 280 315
Тихоходная ступень 63 80 100 125 160 200 225 250 280 315 355 400 450 500
Быстроходная ступень 355 400 450 500 560 630 710 800 900 1000 1120 1250 1400 1600
Тихоходная ступень 560 630 710 800 900 1000 1120 1250 1400 1600 1800 2000 2240 2500

Межосевые расстояния для трехступенчатых несоосных редукторов общего назначения

Быстроходная ступень 40 50 63 80 100 125 140 160 180 200
Промежуточная ступень 63 80 100 125 160 200 225 250 280 315
Тихоходная ступень 100 125 160 200 250 315 355 400 450 500
Быстроходная ступень 225 250 280 315 355 400 450 500 560 630
Промежуточная ступень 355 400 450 500 560 630 710 800 900 1000
Тихоходная ступень 560 630 710 800 900 1000 1120 1250 1400 1600
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
