Паровая машина уатта

Первый личный паровой автотранспорт.

Создателем первого личного парового автотранспорта считается французский инженер Николя-Жозеф Кюньо. В 1769 году он создал трехколесную повозку — “малую телегу Кюньо”. Недостатком телеги Кюньо был низкий запас хода. Так как повозка была оснащена не вечным двигателем и без дозаправки могла проехать всего лишь около километра, затем экипажу приходилось останавливаться для пополнения запасов воды и разведения костра под котлом для увеличения давления. Весь этот процесс занимал столько же времени сколько и сама поездка. А максимальная скорость, которую набирала паровая телега была 4-4,5 километра в час. Но несмотря на такой черепаший ход высшим военным чинам Франции того времени телега понравилась. Наверное из-за огромной грузоподъемности: телега могла перевезти около двух тонн груза. Кюньо получил 20 тысяч франков на разработку и усовершенствование модели.

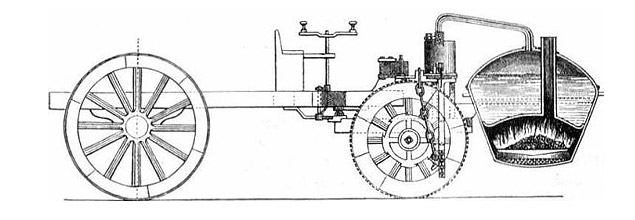

Телега Кюньо в разрезе

Благодаря этим инвестициям в 1770 году Кюньо представляет “телегу второго поколения”. Конструкция остается той же, но скорость уже в разы больше, около 5-7 км в час. Но главное усовершенствование заключалось в новой топке, которую не надо было разжигать каждые 15 минут.

Телега Кюньо

Во время первой презентации перед военными чинами произошел инцидент: у телеги заклинило переднее колесо и она протаранила стену ближайшего дома. По результатам аварии были сделаны выводы, что конструкция телеги обладает приличным запасом прочности, так как из-за удара пострадал только котел.

Но после этой демонстрации работа над машиной была прекращена, так как покровительствующие инженеру военные начальники попали в немилость властей и финансовая поддержка прекратилась. Как ни странно, хоть телега и не вышла в тираж, но до наших дней она сохранилась.

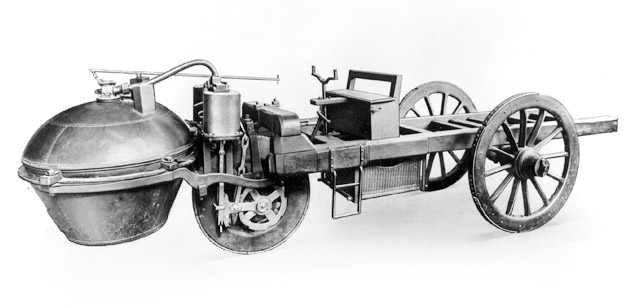

Первый личный паровой автотранспорт — телега Кюньо в музее

Паровой автомобиль в XXI Веке? Это более реально, чем когда-либо

В представлении большинства людей века смартфонов автомобили на паровой тяге – это нечто архаическое, что вызывает улыбку. Паровые страницы истории автомобилестроения были очень яркими и без них трудно представить современный транспорт вообще. Как ни старались скептики от законотворчества, а также нефтяные лоббисты разных стран ограничить развитие автомобиля на пару, им это удавалось лишь на время. Ведь паровой автомобиль подобен Сфинксу. Идея автомобиля на пару (т. е. на двигателе наружного сгорания) актуальна и по сей день.

В представлении большинства людей века смартфонов автомобили на паровой тяге – это нечто архаическое, что вызывает улыбку.

Так в 1865 году в Англии ввели запрет на передвижение скоростных самоходных карет на паровом ходу. Им запрещалось передвигаться быстрее 3 км/ч по городу и не выпускать клубы пара, дабы не пугать лошадей, запряжённых в обычные экипажи. Самым серьёзным и ощутимым ударом по паровым грузовым автомобилям уже в 1933 году нанёс закон о налоге на тяжёлые транспортные средства. И только в 1934 году, когда были снижены пошлины на импорт нефтепродуктов, замаячила на горизонте победа бензиновых и дизельных двигателей над паровыми.

Так изысканно и хладнокровно издеваться над прогрессом могли себе позволить только в Англии.

Доисторическая справка

История развития парового автомобиля неразрывно связана с историей возникновения и совершенствования паровой машины. Когда в I веке н. э. Герон из Александрии предложил свою идею заставить пар вращать металлический шар, к его идее отнеслись не более, чем к забаве. То ли другие идеи в большей степени волновали изобретателей, но первым, кто поставил паровой котёл на колёса был монах Фердинанд Вербст. В 1672 году. К его «игрушке» тоже отнеслись как к забаве. Но следующие сорок лет не прошли даром для истории парового двигателя.

Проект самодвижущегося экипажа Исаака Ньютона (1680), пожарный аппарат механика Томаса Севери (1698) и атмосферная установка Томаса Ньюкомена (1712) продемонстрировали огромный потенциал использования пара для совершения механической работы. Сначала паровые машины откачивали воду из шахт и поднимали грузы, но к середине 18 века на предприятиях Англии таких паровых установок уже было несколько сотен.

Применение

Кто изобрел паровую машину, уже известно. Осталось узнать, где их применяли. До середины ХХ века паровые машины применяли в промышленности. Также их использовали для железнодорожного и парового транспорта.

Заводы, которые эксплуатировали паровые двигатели:

• сахарные;
• спичечные;
• бумажные фабрики;
• текстильные;
• пищевые предприятия (в отдельных случаях).

Паровые турбины также относятся к данному оборудованию. С их помощью до сих пор работают генераторы электроэнергии. Около 80% мировой электроэнергии вырабатывается с применением паровых турбин.

В свое время были созданы различные виды транспорта, работающие на паровом двигателе. Некоторые не прижились из-за нерешенных проблем, а другие продолжают работать и в наши дни.

Транспорт с паровым двигателем:

• автомобиль;
• трактор;
• экскаватор;
• самолет;
• локомотив;
• судно;
• тягач.

Такова история изобретения паровых машин. Кратко можно рассмотреть удачный пример о гоночном автомобиле Серполле, созданном в 1902 году. На нем был установлен мировой рекорд по скорости, который составил 120 км в час на суше. Именно поэтому паровые авто были конкурентоспособными по отношению к электрическим и бензиновым аналогам.

Так, в США в 1900 году больше всего было выпущено паровых машин. Они встречались на дорогах до тридцатых годов ХХ века.

Большая часть подобного транспорта стала непопулярной после появления двигателя внутреннего сгорания, чей КПД значительно выше. Такие машины были более экономичными, при этом легкими и скоростными.

Паровые турбины

Паровая турбина представляет собой серию вращающихся дисков, закрепленных на единой оси, называемых ротором турбины, и серию чередующихся с ними неподвижных дисков, закрепленных на основании, называемых статором. Диски ротора имеют лопатки на внешней стороне, пар подается на эти лопатки и крутит диски. Диски статора имеют аналогичные лопатки, установленные под противоположным углом, которые служат для перенаправления потока пара на следующие за ними диски ротора. Каждый диск ротора и соответствующий ему диск статора называются ступенью турбины. Количество и размер ступеней каждой турбины подбираются таким образом, чтобы максимально использовать полезную энергию пара той скорости и давления, который в нее подается. Выходящий из турбины отработанный пар поступает в конденсатор. Турбины вращаются с очень высокой скоростью, и поэтому при передаче вращения на другое оборудование обычно используются специальные понижающие трансмиссии. Кроме того, турбины не могут изменять направление своего вращения, и часто требуют дополнительных механизмов реверса (иногда используются дополнительные ступени обратного вращения).

Турбины превращают энергию пара непосредственно во вращение и не требуют дополнительных механизмов преобразования возвратно-поступательного движения во вращение. Кроме того, турбины компактнее возвратно-поступательных машин и имеют постоянное усилие на выходном валу. Поскольку турбины имеют более простую конструкцию, они, как правило, требуют меньшего обслуживания.

Основной сферой применения паровых турбин является выработка электроэнергии (около 86% мирового производства электроэнергии производится паровыми турбинами), кроме того, они часто используются в качестве судовых двигателей (в том числе на атомных кораблях и подводных лодках). Было также построено некоторое количество паротурбовозов, но они не получили широкого распространения и были быстро вытеснены тепловозами и электровозами.

Как работает локомотив

Паровоз Строение паровоза

1. Топка
2. Дверь Топки
3. Колосники / Колосниковая Решетка
4. Поддувало – место для поддува воздуха
5. Уголь
6. Вода
7. Жаровые трубы
8. Регулятор
9. Коллектор для другого парового оборудования (т. е. свисток, перерывы, воздуходувка и т. д)
10. Паровой купол
11. Главная Паровая Труба
12. Выхлопная труба
13. Взрывная Труба
14. Цилиндр
15. Поршень
16. Задвижка
17. Дымоход
18. Шатун
19. Рукоятка
20. Ведущее колесо
21. Паропровод для тормозов поезда
22. Боковые резервуары для воды
23. Песочница, для тяги по мокрым рельсам
24. Дымосборник
25. Предохранительный клапан

Паровой двигатель использует угольный огонь (хотя есть и некоторые исключения) в качестве источника энергии для кипячения воды и получения пара.

Горячие газы от горящего угля в топке проходят через котел в «огненных трубах» (144 штуки в случае Локомотива «Барклай»), прежде чем покинуть двигатель через дымовую трубу и дымоход.

По мере того как вода в котле закипает, горячий “мокрый” пар поднимается вверх и собирается из парового купола на верхней части котла через регулирующий клапан, который машинист использует для управления скоростью движения локомотивов.

Из регулятора пар подается по трубопроводу в цилиндры и поочередно поступает через клапаны-золотники (расположенные сбоку корпуса цилиндра), толкая поршень в цилиндре вперед и назад.

Поршень соединен с ведущими колесами через «шатун» и «кривошип» (или «клапанный механизм», как его обычно называют), и движение поршня туда-сюда вращает ведущие колеса. Каждый раз, когда поршень цилиндра движется вперед и назад, ведущее колесо совершает полный оборот.

Рычаг «кривошипа» на каждой стороне локомотива смещен на 90 градусов, чтобы предотвратить его заклинивание, если паровоз остановится с ними в горизонтальном положении.

После выхода из цилиндра отработанный пар выходит из двигателя через дутьевую трубу и поднимается в дымоход в коптильне. Действие пара в дутьевой трубе создает более низкое давление в дымовой трубе, а также помогает вытягивать горячие газы из огня через трубы котла и в свою очередь производить больше пара.

Технология

Котел в Stanley Steamer Serie 740 1924 года выпуска, справа конденсатор.

Паровой двигатель представляет собой двигатель внешнего сгорания (ЕС: топливо сгорает от двигателя), в отличие от двигателя внутреннего сгорания (ДВС: топливо сгорает в двигателе). В то время как автомобили с двигателем внутреннего сгорания с бензиновым двигателем имеют рабочий тепловой КПД от 15% до 30%, первые автомобильные паровые агрегаты были способны обеспечивать только половину этого КПД. Существенным преимуществом ECE является то, что топливная горелка может быть настроена на очень низкие выбросы монооксида углерода , оксидов азота и несгоревшего углерода в выхлопных газах, что позволяет избежать загрязнения.

Самые большие технические проблемы, связанные с паровой машиной, были связаны с ее котлом . Это составляет большую часть общей массы автомобиля, что делает автомобиль тяжелым (автомобиль с двигателем внутреннего сгорания не требует бойлера) и требует внимательного внимания со стороны водителя, хотя даже автомобили 1900 года имели значительную автоматизацию, чтобы справиться с этим. Единственное самое большое ограничение — это необходимость подачи питательной воды в котел. Его нужно либо носить с собой и часто пополнять, либо автомобиль также должен быть оснащен конденсатором , что увеличивает вес и создает неудобства.

До изобретения электростартера в США паровые и электрические автомобили превосходили по продажам автомобили с бензиновым двигателем , поскольку в автомобилях внутреннего сгорания для запуска двигателя использовался ручной кривошип, что было трудно, а иногда и опасно, поскольку неправильный запуск двигателя мог вызвать возгорание, способное сломать руку оператора. Электромобили были до некоторой степени популярны, но имели небольшой запас хода, и их нельзя было заряжать в дороге, если батарейки разряжались.

Как только было достигнуто рабочее давление, первые паровые машины можно было мгновенно тронуть с большим ускорением, но им обычно требуется несколько минут, чтобы запустить из холодного состояния, плюс время, чтобы разогреть горелку до рабочей температуры . Чтобы преодолеть это, разработка была направлена ​​на испарительные котлы , которые нагревают гораздо меньшее количество воды для запуска транспортного средства, а в случае автомобилей Doble — дизельные горелки с искровым зажиганием.

У паровой машины есть преимущества перед машинами с двигателем внутреннего сгорания, хотя большинство из них сейчас менее важно, чем в начале 20 века. Двигатель (без котла) меньше и легче двигателя внутреннего сгорания

Он также лучше подходит для характеристик скорости и крутящего момента оси, что позволяет избежать необходимости в тяжелой и сложной трансмиссии, необходимой для двигателя внутреннего сгорания. Паровоз также тише, даже без глушителя .

Что питало старинный паровой двигатель?

Требуется энергия, чтобы делать абсолютно все, о чем вы только можете подумать: кататься на скейтборде, летать на самолете , ходить в магазины или водить машину по улице. Большая часть энергии, которую мы используем для транспортировки сегодня, поступает из нефти, но это было не всегда так. До начала 20-го века уголь был любимым топливом в мире, и он приводил в движение все: от поездов и кораблей до злополучных паровых самолетов, изобретенных американским ученым Сэмюэлем П. Лэнгли, ранним конкурентом братьев Райт. Что такого особенного в угле? Внутри Земли его много, поэтому он был относительно недорогим и широко доступным.

Уголь является органическим химическим веществом, что означает, что он основан на элементе углерода. Уголь образуется в течение миллионов лет, когда останки мертвых растений закапывают под камнями, сжимают под давлением и варят под действием внутреннего тепла Земли . Вот почему это называется ископаемое топливо . Комки угля – это действительно комки энергии. Углерод внутри них связан с атомами водорода и кислорода соединениями, называемыми химическими связями. Когда мы сжигаем уголь на огне, связи распадаются, и энергия выделяется в форме тепла.

Уголь содержит примерно вдвое меньше энергии на килограмм, чем более чистое ископаемое топливо, такое как бензин, дизельное топливо и керосин – и это одна из причин, по которой паровые двигатели должны сжигать так много.

Паровые двигатели современности

В начале 20-го века актуальность паровых машин начала падать. Одной из немногих компаний, которые продолжили выпуск декоративных мини-двигателей, стала британская фирма Mamod, которая позволяет приобрести образец подобной техники даже сегодня. Но стоимость таких паровых двигателей легко переваливает за две сотни фунтов стерлингов, что не так и мало для безделушки на пару вечеров. Тем более для тех, кто любит собирать всяческие механизмы самостоятельно, гораздо интереснее создать простой паровой двигатель своими руками.

Устройство двигателя очень простое. Огонь нагревает котел с водой. Под действием температуры вода превращается в пар, который толкает поршень. Пока в емкости есть вода, соединенный с поршнем маховик будет вращаться. Это стандартная схема строения парового двигателя. Но можно собрать модель и совершенно другой комплектации.

Что же, перейдем от теоретической части к более увлекательным вещам. Если вам интересно делать что-то своими руками, и вас удивляют столь экзотичные машины, то эта статья именно для вас, в ней мы с радостью расскажем о различных способах того, как собрать двигатель своими руками паровой. При этом сам процесс создания механизма дарит радость не меньшую, чем его запуск.

Готовы ли паровые машины к эпическому возвращению?

Когда-то давно господствовал паровой двигатель – сначала в поездах и тяжелых тракторах, как вы знаете, но в конечном итоге и в автомобилях. Сегодня это трудно понять, но на рубеже 20-го века более половины автомобилей в США работали на парах. Паровой двигатель был настолько усовершенствован, что в 1906 году паровая машина под названием «Ракета Стэнли» даже имела рекорд скорости на земле – опрометчивая скорость 127 миль в час!

Теперь вы можете подумать, что паровая машина имела успех только потому, что двигатели внутреннего сгорания (ДВС) еще не существовали, но на самом деле паровые машины и автомобили ДВС были разработаны одновременно. Поскольку у инженеров уже был 100-летний опыт работы с паровыми двигателями, у паровой машины был довольно большой старт. В то время как ручные коленчатые двигатели ломали руки несчастных операторов, к 1900 году паровые машины были уже полностью автоматизированы – и без сцепления или коробки передач (пар обеспечивает постоянное давление, в отличие от хода поршня ДВС), очень легким в управлении. Единственное предостережение, что вы должны были подождать несколько минут, чтобы котел нагрелся.

Однако через несколько коротких лет Генри Форд придет и все изменит. Хотя паровой двигатель технически превосходил ДВС, он не мог сравниться с ценой серийных Фордов. Производители паровых автомобилей пытались переключать передачи и продавать свои автомобили как премиальные, роскошные продукты, но к 1918 году Ford Model T был в шесть раз дешевле, чем Steanley Steamer (самая популярная паровая машина в то время). С появлением электродвигателя стартера в 1912 году и постоянным повышением эффективности ДВС прошло совсем немного времени, пока паровая машина исчезла с наших дорог.

Под давлением

В течение последних 90 лет паровые машины оставались на грани исчезновения, а гигантские звери выкатывались на показы старинных автомобилей, но не намного. Спокойно, однако, на заднем плане исследования незаметно продвигались вперед – отчасти из-за нашей зависимости от паровых турбин в производстве электроэнергии, а также потому, что некоторые люди считают, что паровые двигатели действительно могут превосходить двигатели внутреннего сгорания.

ДВС имеют внутренние недостатки: им требуется ископаемое топливо, они производят много загрязнений, и они шумные. Паровые двигатели, напротив, очень тихие, очень чистые и могут использовать практически любое топливо. Паровые двигатели благодаря постоянному давлению не требуют зацепления – вы получаете максимальный крутящий момент и ускорение мгновенно, в состоянии покоя. Для городского вождения, где остановка и запуск потребляют огромное количество ископаемого топлива, непрерывная мощность паровых двигателей может быть очень интересной.

Технологии прошли долгий путь и с 1920-х годов – в первую очередь, мы теперь мастера материалов . Оригинальным паровым машинам требовались огромные, тяжелые котлы, чтобы выдерживать жару и давление, и в результате даже небольшие паровые машины весили пару тонн. С современными материалами паровые машины могут быть такими же легкими, как их двоюродные братья. Добавьте современный конденсатор и какой-нибудь котел-испаритель, и вы сможете построить паровую машину с приличной эффективностью и временем прогрева, которое измеряется секундами, а не минутами.

Цикл Ранкина, на котором основан паровой двигатель Cyclone Technologies

В последние годы эти достижения объединились в некоторые захватывающие события. В 2009 году британская команда установила новый рекорд скорости ветра на паровой тяге в 148 миль в час, наконец, побив рекорд ракеты Стэнли, который стоял более 100 лет. В 1990-х годах подразделение Volkswagen R & D под названием Enginion заявило, что оно построило паровой двигатель, который был сопоставим по эффективности с ДВС, но с меньшими выбросами. В последние годы Cyclone Technologies утверждает, что она разработала паровой двигатель, который в два раза эффективнее, чем ДВС. На сегодняшний день, однако, ни один двигатель не нашел свой путь в коммерческом автомобиле.

Двигаясь вперед, маловероятно, что паровые машины когда-либо сядут с двигателя внутреннего сгорания, хотя бы из-за огромного импульса Big Oil. Однако однажды, когда мы наконец решим серьезно взглянуть на будущее личного транспорта, возможно, тихая, зеленая, скользящая грация энергии пара получит второй шанс.

Неудавшаяся попытка Папена

Пароатмосферная машина, далекая в то время от совершенства, привлекла особое внимание в судостроительной области. Д

Папен свои последние сбережения потратил на приобретение небольшого судна, на котором занялся установкой водоподъемной пароатмосферной машины собственного производства. Механизм действия заключался в том, чтобы, падая с высоты, вода начинала вращать колеса.

Свои испытания изобретатель проводил в 1707 году на реке Фульде. Много народу собралось, чтобы посмотреть на чудо: двигающееся по реке судно без парусов и весел. Однако во время испытаний произошла катастрофа: взорвался двигатель и погибли несколько человек. Власти разозлились на неудачливого изобретателя и запретили ему какие-либо работы и проекты. Судно конфисковали и разрушили, а через несколько лет скончался и сам Папен.

Паровые автомобили братьев Доблов.

Талантливые инженеры американского происхождения начали разрабатывать свои паровые автомашины еще в студенческие годы в собственной мастерской в 1910 году.

Братья Абнер и Джон Доблы

Сначала они создали Model A, а затем Modal B. Modal B была усовершенствована уникальным конденсатором для отработанного пара, выполненного в виде сотового радиатора. Благодаря этому запас хода на 90 литрах воды увеличился до1500 км, тогда как прежде на этом количестве жидкости можно было проехать всего лишь 150 км. Такая машина заинтересовала инвесторов и благодаря им братья Доблы учредили компанию General Engineering.

Model A Model B.

В рамках этой компании им удалось усовершенствовать систему зажигания, что бы владельцу автомобиля не пришлось вручную разводить огонь под бройлером. Этим занимался Джон Добл, он хорошо разбирался в электронике. Он придумал систему электрического зажигания: керосин под давлением проходил через карбюратор и поджигался запальной свечой. После этого был установлен компрессор, который подавал горящую смесь в камеру сгорания, нагревающую воду в котле. И все это происходило от одного нажатия кнопки на приборной панели. До достижения нужно температуры уходило 90 секунд, после чего можно было отправляться в путь. Для сравнения: у аналогичных машин до изобретения Доблов на осуществление аналогичного процесса уходило от 10 до 30 минут. Машина со всеми новшествами и инновациями была представлена в 1917 году на автосалоне в Нью-Йорке.

Усовершенствованная модель Model B.

Автомобиль с такими большими преимуществами заинтересовал многих и за три месяца после премьеры братья собрали пять с половиной тысяч предварительных заказов. Но Первая мировая война оставила братьев без железа и выпуск машин был отложен. Да и между братьями на тот момент возник конфликт. Джон считал, что получает меньше внимания, чем его брат, потому что во всех публикациях в прессе главным конструктором написан был Абнер, а о Джоне практически ничего не упоминалось. Братья разругались, а в феврале 1921 года Джон умер в возрасте 28 лет от рака лимфатических узлов.

После смерти Джона к Абнеру присоединились двое других братьев — Билл и Уорен. Была учреждена фирма Doble Steam Motors где появился новый автомобиль Model E. Эта модель была доработана парогенератором и новым четырехцилиндровым мотором: два цилиндра высокого давления получали пар первыми, а два цилиндра низкого давления забирали из пара оставшуюся энергию и отправляли ее в конденсатор.

Model E-20

Зимой 1924 года братья Доблы привезли свое изобретение в Нью-Йорк. И устроили испытания на глазах у специалистов. Всю ночь перед испытаниями машина провела в холодном гараже, после чего еще час на морозе на улице. Но не смотря на это после активации двигатель сразу же завелся и через 23 секунды можно было ехать. Максимальную скорость, которую мог развить автомобиль Model E составляла 160 км в час, а до 120 км в час он разгонялся за 10 секунд. Но к сожалению сложные технические решения, лучшие составляющие (например электрика от Bosch), роскошная отделка салона (кожа, дерево, слоновая кость) подняли стоимость машины до огромных по тем временам 18 тысяч долларов. Такие машины могли позволить себе только очень богатые люди, поэтому один из самых величайших паровых автомобилей в истории человечества был выпущен тиражом всего лишь 50 экземпляров, после чего в 1931 году компания Doble Steam Motors перестала существовать.

Изобретение Уатта

Первым изобрел оборудование компактных размеров, но достаточно мощное, Джеймс Уатт. Паровая машина была первой в своем роде. Механик из университета Глазго в 1763 году принялся чинить паровой агрегат Ньюкомена. В результате ремонта он понял, как сократить расход топлива. Для этого необходимо было держать цилиндр в постоянно нагретом состоянии. Однако паровая машина Уатта не могла быть готова, пока не решилась проблема конденсации пара.

Решение пришло, когда механик проходил мимо прачечных и заметил, что клубы пара выходят из-под крышек котлов. Он понял, что пар – это газ, и ему нужно перемещаться в цилиндре с пониженным давлением.

Добившись герметичности внутри парового цилиндра с помощью пеньковой веревки, пропитанной маслом, Уатт смог отказаться от атмосферного давления. Это стало большим шагом вперед.

В 1769 году механик получил патент, в котором прописывалось, что температура двигателя в паровой машине будет всегда равна температуре пара. Однако дела незадачливого изобретателя шли не так хорошо, как ожидалось. Он был вынужден заложить патент за долги.

В 1772 году он знакомится с Мэтью Болтоном, который был богатым промышленником. Тот выкупил и вернул Уатту его патенты. Изобретатель вернулся к работе, поддерживаемый Болтоном. В 1773 году паровая машина Уатта прошла испытание и показала, что потребляет угля значительно меньше своих аналогов. Через год в Англии начался выпуск его машин.

В 1781 году изобретателю удалось запатентовать свое следующее творение – паровую машину для приведения в движение промышленных станков. Спустя время все эти технологии позволят двигать при помощи пара поезда и пароходы. Это полностью перевернет жизнь человека.

Одним из людей, изменивших жизнь многих, стал Джеймс Уатт, паровая машина которого ускорила технический прогресс.

Изобретение и развитие

Первое известное устройство, приводимое в движение паром, было описано Героном из Александрии в первом столетии — это так называемая «баня Герона», или «эолипил». Пар, выходящий по касательной из дюз, закреплённых на шаре, заставлял последний вращаться. Предполагается, что преобразование пара в механическое движение было известно в Египте в период римского владычества и использовалось в несложных приспособлениях.

Реальная паровая турбина была изобретена намного позже, в средневековом Египте, арабским философом, астрономом и инженером XVI века Таги-аль-Дином . Он предложил метод вращения вертела посредством потока пара, направляемого на лопасти, закреплённые по ободу колеса. Подобную машину предложил в 1629 г. итальянский инженер Джованни Бранка для вращения цилиндрического анкерного устройства, которое поочерёдно поднимало и отпускало пару пестов в ступах. Паровой поток в этих ранних паровых турбинах был не концентрированным, и большая часть его энергии рассеивалась во всех направлениях, что приводило к значительным потерям энергии.

Однако дальнейшее развитие парового двигателя требовало экономических условий, в которых разработчики двигателей могли бы воспользоваться их результатами. Таких условий не было ни в античную эпоху, ни в средневековье, ни в эпоху Возрождения. Только в конце 17-го столетия паровые двигатели были созданы как единичные курьёзы. Первая машина была создана испанским изобретателем Йеронимо Аянсом де Бомонт, изобретения которого повлияли на патент Т.Сейвери (см. ниже). Принцип действия и применение паровых машин было описано также в 1655 г. англичанином Эдвардом Сомерсетом . В 1663 г. он опубликовал проект и установил приводимое в движение паром устройство для подъёма воды на стену Большой башни в замке Реглан (углубления в стене, где двигатель был установлен, были ещё заметны в 19-ом столетии). Однако никто не был готов рисковать деньгами для этой новой революционной концепции, и паровая машина осталась неразработанной.

Одним из опытов французского физика и изобретателя Дени Папена было создание вакуума в закрытом цилиндре. В середине 1670-ых в Париже он в сотрудничестве с голландским физиком Гюйгенсом работал над машиной, которая вытесняла воздух из цилиндра путём взрыва пороха в нём. Видя неполноту вакуума, создаваемого при этом, Папен после приезда в Англию в 1680 г. создал вариант такого же цилиндра, в котором получил более полный вакуум с помощью кипящей воды, которая конденсировалась в цилиндре. Таким образом он смог поднять груз, присоединённый к поршню верёвкой, перекинутой через шкив. Система работала, как демонстрационная модель, но для повторения процесса весь аппарат должен был быть демонтирован и повторно собран. Папен быстро понял, что для автоматизации цикла пар должен быть произведён отдельно в котле. Поэтому Папен считается изобретателем парового котла, проложив таким образом путь к паровому двигателю Ньюкомена. Однако конструкцию действующей паровой машины он не предложил. Папен также проектировал лодку, приводимую в движение колесом с реактивной силой в комбинации концепций Таги-аль-Дина и Сейвери; ему также приписывают изобретение множества важных устройств, например, предохранительного клапана.

Хронология развития паровых двигателей

 Wikipedia

Постепенно «Пневматика» расходилась по Европе. Саломон де Косс, французский гугенот и инженер, которому тоже приписывали изобретение паровой машины, в свое время прочитал трактат Герона в Италии.

Ознакомился с ним и немецкий теолог Мальтезий, упомянувший эолипил в одной из своих проповедей в 1571 году. К 1640-м годам научный труд пережил пять переизданий в одной только Англии. Вторая половина 16 века ознаменовалась повторным открытием энергии пара, и инженеры по всей Европе занялись активным поиском ее применения в механике.

Благодаря популяризации работ Герона эолипилы стали довольно распространенными, и люди использовали их для плавления стекла и металла, разжигания очагов в домах и улучшения тяги дымоходов.

Затем, в 1689 году, английский изобретатель Томас Севери разработал первый в мире современный паровой двигатель в виде насоса для удаления воды из шахт. Его устройство, использующее два паровых котла, обеспечивало почти непрерывную откачку.

Однако успех длился недолго – вскоре было обнаружено, что система Севери работает только на мелководье. В 1711 году другой британец, Томас Ньюкомен, усовершенствовал конструкцию, добавив отдельный цилиндр с поршнем. Его система устранила необходимость в накопленном давлении пара.

Паровой двигатель Ньюкомена оставался бессменным в течение следующих 50 лет и использовался для осушения водно-болотных угодий и подачи воды в города, а также для питания энергией фабрик и заводов.

Несмотря на свое превосходство, двигатель Ньюкомена не был лишен недостатков – в частности, того, что он потребляет огромное количество пара. Недочет был исправлен в 1769 году шотландским экспериментатором Джеймсом Уаттом, который предложил свой способ поддерживать постоянную температуру в паровом цилиндре. Улучшение Ватта привело к быстрому распространению паровой энергии в Великобритании и США, положив начало промышленной революции.

Помимо прочего, некоторые версии его двигателя использовались в ранних автомобилях и поездах. К 1800-м годам пар питал большинство мельниц, дробилок, пивоварен, заводов и фабрик. Эта технология заложила основу того техномира, который мы видим сегодня.

Эолипил как по внешнему виду, так и по функциям, конечно, сильно отличался от паровых машин будущего. Вместо применения в повседневной жизни Герон использовал силу пара для мистификации и просвещения. Он не знал, что идеи, заложенные в его изобретениях, однажды изменят мир.

Эолипил — паровая турбина

 1Gai.Ru / STAFF

В работах Герона много потрясающих вещей, но что действительно изменило мир, так это эолипил (Геронов шар).

Слово, обозначающее «ветряной шар» (в буквальном переводе «шар бога ветров Эола»), стало названием особого устройства – первого в мире зарегистрированного образца парового двигателя, или реактивной паровой турбины. «С современной точки зрения устройство Герона является демонстрацией принципа ракеты, то есть реактивной силы – сфера вращается в ответ на эмиссию (выброс) пара», – объясняет Пол Кейзер, специалист по древней технике.

Механизм состоял из полой сферы, установленной так, чтобы иметь возможность вращаться, когда пар выходил из двух выпускных отверстий, расположенных на экваторе котла. Наполовину заполненная водой сфера приходила в движение, как только под ней зажигался огонь: крутящий момент создавался непосредственно за счет образующегося пара.

Youtube

Практическое применение эолипила Герона неизвестно, но большинство экспертов считают, что наряду с другими игрушками и изобретениями, описанными в «Pneumatica», он использовался для развлечения и вызывания ощущения чуда у зрителей. В его трудах нет четкого описания возможного использования прибора – Герон просто рассказывает, как его построить и как он работает.

Гарри Китсикопулус из Нью-Йоркского университета в своей книге «Инновации и распространение технологий: экономическая история ранней паровой энергии» рассуждает о том, что модифицированную версию эолипила могли использовать для создания храмовых чудес.

Немало дебатов впоследствии велось вокруг «шара». Даже высказывались сомнения в том, действительно ли Герон был первым, кто изобрел эолипил. И небезосновательно. К примеру, кумир Герона, Ктесибий (285 г. до н. э. – 222 г. до н. э.) написал несколько трактатов о природе сжатого воздуха и его использовании в насосах.

Позже Витрувий (около 80 г. до н. э. – 15 г. до н. э.) описал устройство, тоже называемое эолипилом, которое состояло из металлического шара, частично заполненного водой и помещенного над огнем для производства пара, вытесняемого из отверстия наверху.

Но он не описывает никаких движущихся частей, что является ключевым отличием от видения Герона, к тому же определяет свой эолипил в «De Architectura» как «научное изобретение для открытия божественной истины, кроющейся в законах небес». Эксперты уверены, что прибор, скорее всего, использовался для понимания погодных явлений и образования облаков.

Хотя эолипил Герона основывался на фундаментальной науке, лежащей в основе паровой энергии, он был довольно далек от двигателей, о которых европейцы мечтали в 17 веке. В качестве двигателя эолипил производил крайне незначительный крутящий момент, и метод его работы был неэффективным.

«Отсутствие надлежащей материальной базы надолго задержало использование пара для выполнения тяжелой работы, и никто не мог построить котел, способный выдерживать большое давление, примерно до середины 1700-х годов», – пишет Грегори Янг, который во время своего пребывания в должности инструктора и техника в Smith College помогал с созданием действующего эолипила.

Изобретение, опередившее свое время, не вписалось в римское общество. Имея в изобилии рабскую силу, император не видел необходимости в разработке машин, способных заменить бесплатно эксплуатируемых людей.

То же самое относилось к остальной Европе на протяжении веков, пока промышленная революция не вытолкнула мировой спрос за пределы средств производства. Только тогда пригодились паровые машины, способные компенсировать слабину.
