Технические характеристики и преимущества нивы шевроле

Дополнительный блок под вещевым ящиком

Номер	За что отвечает
1	Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
2	Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
3	Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4	Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
5	Реле правого электровентилятора
6	Реле левого электровентилятора
7	Реле бензонасоса
8	Главное реле
9	Предохранитель (50А), защищаю­щий цепи левого электровентилятора
10	Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
11	Контроллер

Особенности:

• Гарантия на турбомоторы от Нива777.
• Памятка владельцу турбоНивы.
• Если на машине установлен силовой бампер с лебедкой, а хозяин любит прохватить по трассе в режиме 5.000 об/мин, возможна установка электроуправляемого термостата для уменьшения вероятности перегрева двигателя. Кстати, на таких оборотах начнет греться и стоковый мотор — это особенность классического двигателя. У обычных водителей и на стоковой машине мотор не греется.
• Для увеличения срока службы масла возможна установка масляного радиатора (маслокулера) — 20.000 руб. «под ключ».
• НЕ УСТАНАВЛИВАЕМ компрессоры ПК-23 и его клоны. Это пародия, выброшенные деньги.

2013 год

В этом обзоре представлена Нива «Шеви» комплектации GLS, 2013 года выпуска. Из технической характеристики автомобиля можно сделать вывод, что скорость для этой машины не самое главное. Под капотом установлен двигатель Ваз 21214. Это обычный, классический двигатель 2123 оснащённый инжектором и адаптированный под новый моторный отсек.

Рабочий объем двигателя составляет 1700 куб. см. и мощностью 79,6 лошадиных сил, что для внедорожника маловато. При снаряженной массе в полторы тонны он довольно прожорлив. Паспортный расход бензина — 10,8 литра на сотню километров. Максимальная скорость — 140 километров в час. Разгон до сотни занимает 19 секунд.

Пятиступенчатая коробка, как и двигатель достались «Шеви» по наследству от старой Нивы. Управление раздаточной коробкой объединено в один шести позиционный рычаг. Продольный ход обеспечивает «нейтраль», повышенный и пониженный ряд.

Поперечный ход отвечает за блокировку межосевого дифференциала. В конструкции нет синхронизаторов, поэтому, зачастую, при попытке переключить диапазон или блокировку, шестерни встают зуб на зуб. Для переключения не следует ее дергать, просто надо автомобиль подать вперед или назад и тогда переключиться нормально.

Раздатка стоит более удобная, чем у предшественника, но менее надежная из-за упрощенной системы тяг и шарниров рычага. Здесь были применены мелкозубчатые колеса, раздатка получила новое 3 точечное крепление с модифицированными подушками, по этому вибрации и шум устранены, практически, полностью.

Конструкция КПП несовершенна, но вполне способна выполнять свои функции до 200 тысяч километров пробега без ремонта. С таким двигателем и коробкой без всякой электроники, внушительным дорожным просветом (200 миллиметров), колесной базой (2450 миллиметров) и с минимальными свесами автомобиль прекрасно себя чувствует на пересечённой местности и бездорожье.

Автомобиль получил обновленную оптику, радиаторную решетку, бампера и увеличенный пластиковый обвес. Несмотря на то, что машина была разработана ещё в середине девяностых, смотрится, в принципе, современно. В отделке «Шеви» применяем все тот же пластик, что и у «предка». Приборная панель существенно преобразилась, но выглядит все на старомодно. Новый трехспицевый приятный, удобный и хваткий руль с хорошей фактурой и выемками для пальцев.

Высокий подиум с двумя подстаканниками, с нишей для мелочей и туннель, разделяющий водительское пространство водителя и пассажира, с парой ламп освещения в потолке, смотрится неплохо. В неудачном месте, перед ручкой коробки передач, находится пульт управления электрозеркалами, которые приходится регулировать вслепую. Остальные органы управления находятся под рукой.

Сидения оснащены удобными подголовниками и боковой поддержкой. Обивка салона не вызывает никаких нареканий, её будет сложно замарать. На заднем сидении места вполне достаточно для комфортного размещения двух плотных пассажиров. Спереди сидеть также удобно. Для компактного внедорожника салон стал более эргономичным и функциональным. Всё просто и комфортно.

Багажник открывается горизонтально, может фиксироваться в трех положениях. Он относительно небольшой — 320 литров, но если сложить заднее сиденье, то получим все 650 литров. Для тех кому этого мало на крыше есть рейлинги, куда можно установить дополнительный багажник.

Чем же могут похвастаться новые автомобили Шевроле Нивы в современных реалиях?

Шевроле Нива – обзор и конструктивные особенности

В 2002 году любителям отечественных внедорожников был представлен автомобиль Chevrolet Niva. Это авто составило весомую конкуренцию импортным «проходимцам». Кроме того, его разработки начинались еще с 80-х годов, но в связи с недостаточностью финансирования были заморожены. С получением средств от американского концерна выпуск все-таки состоялся. На современный внедорожник сразу решили пересесть поклонники «классической» нивы LADA 4×4, на базе которой и проводились основные разработки. Кроме того, новый автомобиль был более вместительным и отличался по комфорту и конструктивным особенностям.

По габаритам видно, что Chevrolet Niva – это средний вариант между легковой машиной и тяжелым внедорожником. Такие размеры наиболее оптимальны для городской езды. Автомобилем легко управлять как в пробках, так и на забитой парковке или на территории тесного двора.

после рестайлинга Chevrolet Niva получила новые пластиковые обвесы «Bertone» для защиты нижней части кузова от щебня и гравия. Однако критики отмечают, что под ним легко не заметить коррозию, которая может быстро распространиться по металлу.

Отметим другие общие характеристики:

• вес Нива Шевроле в снаряженном состоянии – 1485 кг;
• максимально возможная масса – 1860 кг;
• нагрузка на крышу автомобиля вместе с весом багажника – 75 кг;
• допустимая масса прицепа с тормозами/без тормозов – 1200/600 кг;
• грузоподъемность Нива Шевроле – 450 кг;

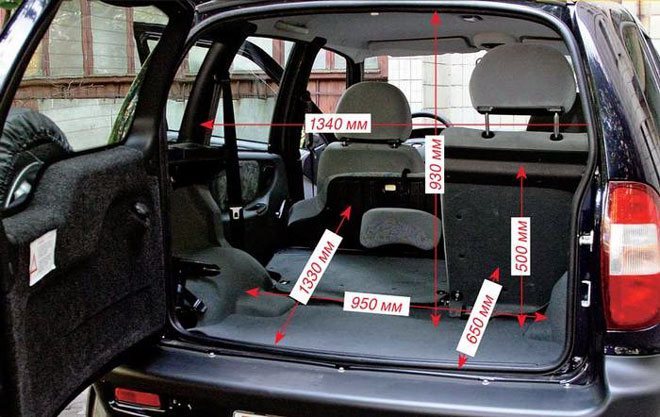

• объем багажника/при сложенных сидениях – 320 л/650 л.

Многие автовладельцы жалуются на маленький багажник, которого не хватает для перевозки крупных грузов. Но эта проблема легко решается складкой задних сидений или установкой на крыше «экспедиционника».

Сколько лошадок под капотом Chevrolet Niva?

Следующее, что нужно знать об отечественном внедорожнике Нива Шевроле – сколько лошадиных сил выдает мотор. На автомобиле стоит классический бензиновый двигатель 21214, который был унаследован от LADA 4×4.

Силовой агрегат не отличается от него по характеристикам и конструкции:

• тип – рядный, 4-х цилиндровый, с распределенным впрыском топлива.
• мощность – 79,9 л.;
• объем – 1690 куб. см;
• стандарт токсичности – EURO 5.

Как видно из обзора – после рестайлинга авто стало современнее, комфортнее и удобнее.

Такой внедорожник обойдется немного дороже. Но при его покупке вы получите отличный автомобиль, в котором были устранены все недоработки, на которые жаловались обладатели первой серии. К достоинствам машин первого выпуска можно отнести невысокую цену, которую предлагает нам вторичный рынок

При покупке важно не ошибиться с выбором и обязательно посетить автосервис для диагностики

Технические характеристики

На данный момент Шевроле Нива первого поколения имеет лишь один вариант силового агрегата. Компания решила поставлять отечественный внедорожник с надежным атмосферным бензиновым двигателем, получившим рядную компоновку с четырьмя цилиндрами и общий рабочий объем 1.7 литра.

Двигатель также имеет распределенный впрыск топлива и 16-клапанный газораспределительный механизм. Мотор в полном объеме соответствует экологическим стандартам Euro-4 и развивает 80 лошадиные силы и 127,4 Нм вращающих усилий. Специалисты компании решили синхронизировать данную силовую установку с безальтернативной пятиступенчатой механической коробкой передач.

Все версии Chevrolet Niva имеют систему механического постоянного полного привода на платформе межосевого блокируемого дифференциала, а также двухскоростной «раздатки». Вместе с повышенным дорожным просветом и небольшими размерами полноприводная система автомобиля обладает хорошей геометрической проходимостью на бездорожье.

Также авто устойчивое во время поворотов на скользком дорожном покрытии и может буксировать прицепы массой до 1 200 килограмм. Главнейшей модернизацией Нива Шевроле инженерная группа считает применение карданных валов с внедрением шарниров равных угловых скоростей. Кроме этого, сюда можно отнести перемены в «раздатке», получившей 2-рядные подшипники выходных валов. Благодаря усовершенствованию рычага коробки передач получилось снизить шумность внутри внедорожника.

Стоит добавить, что с 2006-го по 2008-й данная машина была доступна в исполнении FAM-1 (или GLX). Она имела 1.8-литровый мотор Opel Z18XE, развивающим 122 лошадиные силы. Кроме данного мотора, этот вариант обладал 5-ступенчатой механической коробкой передач Aisin со встроенной раздаточной коробкой, которая многим известна по Suzuki Grand Vitara. Особого спроса машина не получила, поэтому за пару лет продали только порядка тысячи экземпляров.

В качестве основы для Chevrolet Niva положили несущий кузов, где есть передняя независимая пружинная подвеска на базе двойных поперечных рычагов и задняя зависимая пяти-штанговая пружинная подвеска. В качестве тормозной системы применяются дисковые передние тормозные устройства, а сзади стоят простые барабанные механизмы.

Тормозное устройство имеет вакуумный усилитель, а более старшие комплектация оснащены электронной системой ABS. Реечное рулевое устройство функционирует вместе с гидравлическим усилителем «штурвала». Перед серийным выпуском новинка была протестирована на испытаниях разных суровых условий: от жарких азиатских пустынь до холодной Сибири.

Во всех ситуациях модель показала себя наилучшим образом. Она не боится низких и высоких температур, а также прочих экстремальных условий. Подвеска автомобиля российской сборки без тряски и лишних неудобств умеет преодолевать разнообразные препятствия.

ДЛЯ БЕЗДОРОЖЬЯ

Рядом с рычагом коробки передач «Нивы» есть рычажок, управляющий раздаточной коробкой. Перемещением его назад (положение Н) включают повышенный ряд раздатки, а вперед (в положение L) — пониженный; между ними «нейтраль», в которой крутящий момент на колеса не передается. Пониженный ряд позволяет увеличить общее передаточное отношение трансмиссии (крутящий момент на колесах) на любой передаче в 2,1 раза. Передвинув рычаг влево (в любом положении), блокируют межосевой дифференциал: между передней и задней осями создается жесткая связь. Помогает на скользких подъемах и спусках, на сильно пересеченной местности, когда высока вероятность вывешивания одного из колес, а также при троганье с места, когда колеса одной из осей находятся на покрытии с более низким коэффициентом сцепления, чем под колесами другой. Категорически запрещается использовать блокировку на дорогах с высоким коэффициентом сцепления.

Трансмиссия полноприводного «Дастера» имеет три режима. Выбрать их можно поворотом крупной «пуговицы» на консоли.

2WD — ведущие колеса только передние. Используется для сухих дорог с высоким коэффициентом сцепления.

AUTO — машина остается переднеприводной, но при пробуксовке передних колес электромагнитная муфта сама подключит заднюю ось, превратив трансмиссию в полноприводную. Рекомендуется на покрытиях с невысоким коэффициентом сцепления, а также при буксировке прицепа.

LOCK — нефиксированное положение (контролировать включение позволяет загоревшийся символ 4WD LOCK на комбинации приборов), в котором принудительно подключается задняя ось. Однако при достижении 60 км/ч она отключится и автомобиль вновь станет переднеприводным ради приемлемой управляемости. Режим LOCK используется при движении по сыпучим или скользким (снег, мокрая трава, грязь и т. п.) покрытиям, а также на крутых подъемах и спусках.

Выражаем признательность «Джи-Эм-АВТОВАЗ»

и дилерскому (Renault) в Тольятти

Сколько «кушает» автомобиль?

Главный вопрос всех любителей внедорожников – это расход топлива на 100 км, который у полноприводных моделей всегда повышен. Шевроле Нива не отличается экономичностью. Производитель официально заявляет, что при смешанном цикле уйдет 10,2 л горючего. А вот по городу и трассе многое зависит от манеры езды.

По реальным отзывам автовладельцев расход немного выше:

• трасса – 9-10 л;
• город с учетом пробок – 13-14 л;
• смешанный цикл – 11-12 л.

Такой «аппетит» двигателя компенсирует емкость бака. У автомобиля Нива Шевроле заправочный объем равен 58 л. Если заливать горючее «до горловины», получаем еще +2 литра. Этого хватает примерно на 500 км пробега. Но лучше заправляться немного раньше.

Технические характеристики двигателя и другие параметры

Нива Шевроле выпускается с 2003 года, но за это время под капотом не появилось новой силовой установки, которая отвечала бы требованиям, предъявляемым мотору внедорожника. Более того, этот двигатель перекочевал из Нивы 2121, пусть и после незначительной модернизации. В этом случае производитель сделал упор на надёжность и неприхотливость старых разработок АвтоВАЗа.

Двигатель имеет рядную компоновку, четырёхцилиндровый агрегат рабочим объемом 1,7 литра вырабатывает на 5200 об/мин не более 80 л. с. Мотор соответствует требованиям Евро-4: это 16-клапанный двигатель с распределенным впрыском, инжектор, т. е. ничего нового в нем так и не появилось. Для относительно тяжёлого автомобиля Нива Шевроле это – откровенно слабый и морально устаревший силовой агрегат.

Двигатель Нивы работает в паре с пятиступенчатой механической коробкой передач. По заявлению производителя это позволяет разгонять авто до максимум 140 км/ч, а разгон с нуля до сотни занимает 19 секунд, что, конечно, много.

Расход топлива

Где именно	На 100 километров
для города;	потребуется не менее 14 литров;
по трассе;	не менее 8,5;
а в смешанном режиме;	до 10 литров топлива марки АИ-92.

Нива Шевроле не относится к классическим рамным внедорожникам, т. к. несущим здесь является кузов. Спереди установлена стандартная независимая подвеска с двойными поперечными рычагами типа Макферсон. Сзади пружинная зависимая подвеска со шлангами. На передней оси устанавливаются дисковые тормоза. На задней, как и на любом бюджетном автомобиле, Нива Шевроле оснащается барабанным типом тормозов.

Рулевой механизм реечного типа, дополненный гидравлическим усилителем. Независимо от комплектации, любая модификация Нивы Шевроле оснащена механизмом постоянного полного привода с межосевой блокировкой дифференциала и раздаточной коробкой, работающей в двух диапазонах

Если брать во внимание высокий дорожный просвет, такая система обеспечивает хорошие показатели проходимости при езде по бездорожью. В целом технические характеристики Нивы Шевроле оставляют желать лучшего

Технические характеристики

На данный момент Шевроле Нива первого поколения имеет лишь один вариант силового агрегата. Компания решила поставлять отечественный внедорожник с надежным атмосферным бензиновым двигателем, получившим рядную компоновку с четырьмя цилиндрами и общий рабочий объем 1.7 литра.

Двигатель также имеет распределенный впрыск топлива и 16-клапанный газораспределительный механизм. Мотор в полном объеме соответствует экологическим стандартам Euro-4 и развивает 80 лошадиные силы и 127,4 Нм вращающих усилий. Специалисты компании решили синхронизировать данную силовую установку с безальтернативной пятиступенчатой механической коробкой передач.

Благодаря этому, автомобиль разгоняется до 140 километров в час. Первая сотня дается «Ниве» за 19.0 секунды. Если говорить за потребление бензина, то в городской черте внедорожник будет просить порядка 14.1 литра. По трассе этот показатель упадет до значения 8.8 л, а в смешанном режиме мотор будет съедать около 10.8 литра АИ-95.

Все версии Chevrolet Niva имеют систему механического постоянного полного привода на платформе межосевого блокируемого дифференциала, а также двухскоростной «раздатки». Вместе с повышенным дорожным просветом и небольшими размерами полноприводная система автомобиля обладает хорошей геометрической проходимостью на бездорожье.

Также авто устойчивое во время поворотов на скользком дорожном покрытии и может буксировать прицепы массой до 1 200 килограмм. Главнейшей модернизацией Нива Шевроле инженерная группа считает применение карданных валов с внедрением шарниров равных угловых скоростей. Кроме этого, сюда можно отнести перемены в «раздатке», получившей 2-рядные подшипники выходных валов. Благодаря усовершенствованию рычага коробки передач получилось снизить шумность внутри внедорожника.

Стоит добавить, что с 2006-го по 2008-й данная машина была доступна в исполнении FAM-1 (или GLX). Она имела 1.8-литровый мотор Opel Z18XE, развивающим 122 лошадиные силы. Кроме данного мотора, этот вариант обладал 5-ступенчатой механической коробкой передач Aisin со встроенной раздаточной коробкой, которая многим известна по Suzuki Grand Vitara. Особого спроса машина не получила, поэтому за пару лет продали только порядка тысячи экземпляров.

В качестве основы для Chevrolet Niva положили несущий кузов, где есть передняя независимая пружинная подвеска на базе двойных поперечных рычагов и задняя зависимая пяти-штанговая пружинная подвеска. В качестве тормозной системы применяются дисковые передние тормозные устройства, а сзади стоят простые барабанные механизмы.

Тормозное устройство имеет вакуумный усилитель, а более старшие комплектация оснащены электронной системой ABS. Реечное рулевое устройство функционирует вместе с гидравлическим усилителем «штурвала». Перед серийным выпуском новинка была протестирована на испытаниях разных суровых условий: от жарких азиатских пустынь до холодной Сибири.

Во всех ситуациях модель показала себя наилучшим образом. Она не боится низких и высоких температур, а также прочих экстремальных условий. Подвеска автомобиля российской сборки без тряски и лишних неудобств умеет преодолевать разнообразные препятствия.

История появления

Данный внедорожник впервые появился еще в далеком 2002 году, хотя это могло произойти еще раньше, так как АвтоВазом еще в 1998 году был подготовлен проект, по которому ВАЗ-2123 должен был заменить устаревшую Ниву 2121. Но так как денег на серийное производство новинки не нашлось ее лицензию продали иностранному концерну General Motor, после этого через год было внесено более тысячи изменений и в 2002 году произошел выпуск автомобилей первого поколения.

Данный внедорожник нива шевроле в 2009 году был подвержен рестайлингу, благодаря которому получил более современный вид и стал больше походить на корпоративный стиль Chevrolet. Конечно эталоном красоты данный внедорожник назвать трудно, хотя в целом данный автомобиль выглядит вполне достойно, практичный и узнаваемый. Несмотря на то что автомобиль компактный, у него высокий клиренс благодаря которому его внедорожные свойства повышаются, а также наличие выверенной пропорции кузова.

Конечно салон данного авто не совсем просторный, особенно это ощущается, когда сидишь на заднем ряду, где в ногах места уж очень мало. Однако для водителя очень эргономичное пространство, где центральная консоль расположена под удобным углом, а благодаря большей обширностью стекла обладает отличной обзорностью, и комфортной посадкой, особенно это ощущается в chevrolet niva выпущенных в начале 2014 года. Благодаря тому, что внедорожнике появились современные сидения с новым подголовником и маленькой боковой поддержкой.

К значительным плюсам данного авто можно отнести багажник, размер которого 320 литров, и, если сложить задние кресла второго ряда достигнет 650 литров. Благодаря тому, что в багажнике нет порога и широкий дверной проем погрузка и разгрузка багажа происходит без каких-либо трудностей.

Эргономичные показатели

С этой стороны машина также показала себя неплохо. С учетом довольно компактного внешнего вида, дверные проемы получились весьма просторными, «запаска» перекочевала из подкапотного отсека на заднюю дверь. Этот аспект вкупе с неразрезной балкой заднего моста лишний раз напоминает о «внедорожном» предназначении авто.

Передние стойки слегка скошены, видоизмененное боковое стекло обеспечивает хорошую обзорность. Задняя оптика гармонично дополняет всю комплектацию вместе с пластиковой подложкой бампера как с практичной, так и с эргономичной точки зрения. Теперь, какой вес «Шевроле Нива» ни перевозил бы, можно не бояться повредить лакокрасочное покрытие при погрузке.

Технические характеристики Шевроле Нива 1-го поколения

Компактный внедорожник Шевроле Нива выпускается с 2002 года на мощностях совместного предприятия GM-АВТОВАЗ в городе Тольятти. За все время своего существования автомобиль с технической точки зрения практически не изменился. В основе модели лежит платформа ВАЗ-2123, предполагающая наличие независимой 2-рычажной подвески спереди и неразрезного моста сзади. Chevrolet Niva – настоящий внедорожник с «честным» полным приводом, который реализован с помощью раздаточной коробки, распределяющей момент между передней и задней осями в пропорции 50/50. Понижающий ряд, механизм межосевой блокировки и хорошая геометрия кузова значительно повышают возможности автомобиля в условиях бездорожья. Не менее комфортно машина себя чувствует в плотной городской среде, где в плюс играют компактные размеры кузова – 4048х1770х1652 мм.

Двигатель Шевроле Нива 1.7 ВАЗ-2123

Под капот автомобиля с момента начала производства устанавливается 1.7-литровый двигатель ВАЗ-2123. Агрегат представляет собой вариацию мотора ВАЗ-21214, адаптированную специально под Chevrolet Niva. Двигатель оснащается блоком цилиндров из высокопрочного чугуна, ГРМ с верхним расположением распредвала и цепным приводом (однорядная цепь с натяжителем), системой распределенного впрыска, клапанным механизмом с гидрокомпенсаторами (не требуется регулировка зазоров в клапанах).

ЭТО ИНТЕРЕСНО:  Рено sr что это Диаметр цилиндров составляет 82 мм, ход поршня – 80 мм, степень сжатия – 9.3. Максимально отдаваемая мощность мотора не превышает 80 л.с., пиковый крутящий момент равен 127.5 Нм (при 4000 об/мин).

Повысить экономичность силового агрегата удалось путем модернизации, проведенной в 2015 году. В результате обновления не только уменьшился топливный аппетит (на 2-4%), но и сократилось количество вредных выбросов. Это позволило двигателю ВАЗ-2123 вписаться в нормы Евро-5. Средний расход топлива Шевроле Нива 1. 7 теперь составляет 10.2 литра на 100 км (в городе – 13.2 литра, на трассе – 8.4 литра).

Характеристики двигателя 1.7 ВАЗ-2123 Шевроле Нива:

Модификация Шевроле Нива 1.8 122 л.с

Интересно, что в период 2006-2008 года наряду с вазовским мотором Шеви-Нива комплектовалась 1.8-литровым агрегатом Z18XE от Opel. Он имел более привлекательные технические параметры – мощность 122 л.с. и крутящий момент 167 Нм. В паре с двигателем 1.8 трудилась та же 5-ступенчатая механическая коробка передач. Данная версия пользовалась не столь большим спросом из-за высокой цены, поэтому впоследствии была выведена с рынка.

Двигатель ВАЗ 21214 1.7 8V ЛАДА 4×4, Шевроле Нива

Двигатель ВАЗ-21214 применяеться для установки на автомобиль LADA 4×4 и его модификации, Шевроле Нива (мотор ВАЗ-2123 — отличия в компановке навесного оборудования). Базой для данного двигателя стала модель ВАЗ-21213. Многие конструктивные элементы двигателя ВАЗ-21214 незначительно отличаются от соответствующих элементов базовой модели.

На головке появились отверстия под шпильки для крепления ресивера, также использование гидроопор потребовало изменений в конструкции самой головки блока цилиндров. Изменения затронули привод распределительного вала, теперь двухрядная цепь заменена на однорядную втулочно-роликовую цепь, что повлекло замену всех приводных звездочек на однорядные и использование новых успокоителя цепи и башмака натяжителя.

Характеристики двигателя ВАЗ 21214 1.7 8V ЛАДА 4×4, Шевроле Нива

Конфигурация	L
Число цилиндров	4
Объем, л	1,690
Диаметр цилиндра, мм	82
Ход поршня, мм	80
Степень сжатия	9,3
Число клапанов на цилиндр	2 (1-впуск; 1-выпуск)
Газораспределительный механизм	SOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	59,5 кВт-(81,0 л.с.) / 5000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	127,5 Н•м / 4000 об/мин
Система питания	распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина	95
Экологические нормы	Евро 4
Вес, кг	122

Конструкция

Видео: Шевроле Нива с пробегом: стоит ли брать? / Chevrolet Niva б/у отзывы

Видео: Обзор самой мощной серийной Chevrolet Niva FAM-1 с двигателем Opel Z18XE (122 HP)

Четырехтактный двигатель с распределенным впрыском топлива, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

Блок цилиндров

Блок отливается из высокопрочного чугуна. Нумерация цилиндров осуществляется со стороны установки шкива коленчатого вала. Каждому цилиндру, по результатам замера его диаметра, присваивается размерный класс.

Материал	высокопрочный чугун
Диаметр цилиндра, мм	82
Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм	95
Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала), мм	214,58
Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм	54,52
Вес, кг	40,000

Геометрические параметры блока цилиндров ВАЗ-21214 совпадают с блоком ВАЗ-21213. На передней крышки двигателя появилось место для установки датчика положения коленчатого вала. По отклонению диаметра цилиндра определены пять классов. Размер каждого класса отличается от предыдущего на 0,01мм. Классы обозначаются буквами ( А, В, С, D ). Маркировка блока цилиндров осуществляется на нижней поверхности блока.

Шатун

Длина, мм	136,00
Диаметр отверстия верхней головки, мм	22
Диаметр отверстия нижней головки, мм	47,8
Вес, г	715

В двигателе ВАЗ-21214 используются шатуны ВАЗ-21213. Для стяжки крышки шатуна использованы новые болты, обеспечивающие большую надежность и точность сборки.

Поршень

В двигателе ВАЗ-21214 используются поршни ВАЗ-21213 оригинальной конструкции, на днище имеются овальные лунки для уменьшения степени сжатия.

Диаметр, мм	82
Компрессионная высота, мм	37,9
Объем внутренней выемки, сс	12
Вес, г	347

Отверстие под поршневой палец смещено на 1,2мм от оси поршня. Наружный диаметр поршневого пальца 21213– 22 мм. Палец 21213 при длине 67 мм имеет массу 103 г.

Датчик включения

Блок управления получает информацию о температуре антифриза с термодатчика. Он представляет собой резистор, сопротивление которого меняется с изменением при нагреве и охлаждении: от 1,3-1,8 кОм при 30℃ до 155-196 Ом при 90℃. Проверить его работоспособность можно при помощи омметра и термометра. Для этого необходимо снять деталь, погрузить в воду и измерить сопротивление при разной температуре.

Датчик расположен на головке двигателя в районе выпускной магистрали системы охлаждения. Открутить его можно торцовым или накидным ключом.

Рекомендуем посмотреть видео, в котором показано, где расположен и как проверить датчик:

Устройство мотора

Коротко про то как устроен двигатель ВАЗ 2123 Нивы Шевроле.

Цилиндры

Их объединили с верхней частью картера. Как и у большинства двигателей компании ВАЗ, у данного силового агрегата цилиндры работают по схеме 1-3-4-2. Нижняя часть блока цилиндров сопряжена на пяти опорах с коленчатым валом.

1 — натяжной ролик ремня привода компрессора кондиционера; 2 — ремень привода компрессора кондиционера; 3 — муфта компрессора кондиционера; 4 — термостат; 5 — дроссельный узел; 6 — отводящий патрубок рубашки охлаждения; 7 — шкив насоса охлаждающей жидкости; 8 — датчик фаз; 9 — натяжной ролик ремня привода вспомогательных агрегатов; 10 — головка блока цилиндров; 11 — генератор; 12 — шкив насоса гидроусилителя рулевого управления; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — блок цилиндров; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — шкив привода вспомогательных агрегатов; 18 — шкив привода компрессора кондиционера; 19 — поддон картера; опора силового агрегата; выпускной коллектор; ресивер; крышка головки блока цилиндров;

Коленчатый вал

Пятиопорный. Отлит из чугуна. При необходимости можно произвести перешлифовку шеек с уменьшением диаметра на 0,25; 0,50; 0,75 и 1 мм.

Выпускные клапаны

Сварены из двух частей. Одна из сплава хрома, никеля и молибдена, а другая из многокомпонентной стали. Рабочая температура выпускных клапанов составляет 700-900 градусов, так как при работе мотора происходит их нагрев переработавшими газами. Чтобы они выдерживали такие температуры, на них наносится специальный жаростойкий сплав.

Впускные клапаны

Их стержни обработаны азотом и закалены под воздействием тока высокой частоты. Этого достаточно, чтобы выдерживать рабочие температуры в 350-500 градусов.

Поршни

В двигатель ВАЗ 2123 установлены отлитые из сплава алюминия поршни. На них нанесен слой олова для того, чтобы процесс обкатки автомобиля проходил быстрее. Рабочий ход поршня равен 80 мм, а сам он имеет в диаметре 82 мм. Степень сжатия находится на отметке 9,3 атмосферы.

Распределительный вал

Отливается из чугуна и устанавливается в съемном корпусе из алюминия. Его вращение совершается роликовой однорядной цепью.

Она растягивается натяжителем пружинно-гидравлической схемы. Его размеры существенно возросли. До момента запуска двигателя натяжение совершается пружиной, а при его работе обеспечивается давлением масла.

Система вентиляции картера

Закрытая, а картерные газы отводятся через маслоотделитель во впускную трубу. Оттуда они переводятся в цилиндры и сгорают.
