Настройка автоусилителя

Subsonic фильтры – что это и как их использовать?

На многих фонокорректорах имеется кнопка, включающая так называемый Subsonic-фильтр (фильтр инфранизких частот). Для чего он нужен и можно ли без него обойтись? Давайте разберемся.

Как следует из названия, этот фильтр служит для подавления сигнала на самых низких частотах – со значения 15-20 Гц и до 0 Гц. Действительно, на музыкальных записях нет «полезного» сигнала на этих частотах, за исключением басовых нот синтезаторов или самых нижних регистров больших органов. Но даже при его наличии на винил нельзя записать звук такой низкой частоты. В то же время, чтобы не затрагивать полезный сигнал выше 20-25 Гц, характеристика среза этого фильтра должна быть достаточно крутой. Однако, если на инфранизких частотах на виниле нет «жизни», то с каким же тогда сигналом имеют дело фильтры Subsonic?

Определяем причину

Виниловая пластинка, даже новая, на самом деле имеет некоторые неровности поверхности. Любая такая деформация винилового диска будет считана звукоснимателем и приведет к появлению на выходе проигрывателя инфранизкочастотного сигнала, наложенного на основной музыкальный сигнал.

Например, наличие на поверхности пластинки одного такого искривленного участка (при прослушивании на скорости 33 1/3 об / мин) приведет к появлению на выходе проигрывателя сигнала с частотой 0,55 Гц. При других условиях значение частоты этого сигнала может достигать 10-15 Гц.

Кроме того, тонарм и звукосниматель имеют собственные резонансы, которые дополнительно усиливают инфрачастотный сигнал. А довершает дело фонокорректор, характеристика RIAA-коррекции которого обеспечивает максимальное усиление сигнала именно в этом диапазоне. В результате, на вход усилителя аудиосистемы поступает сигнал о большой составляющей в инфрачастотном диапазоне, не несущий какой-либо полезной информации. А большинство современных усилителей высокого класса могут воспроизводить такой сигнал и с успехом передают его на колонки.

Нежелательные колебания

Согласно своим паспортным данным, ни одна обычная Hi-Fi колонка не способна воспроизводить сигнал ниже 20 Гц. Однако, это верно лишь отчасти. Существует такое явление, как «раскачка» НЧ-динамика, состоящая в неконтролируемых отклонениях его диффузора на очень низких частотах. Инфранизкочастотные сигналы, попав на вход колонки, приведут именно к такому эффекту. Особенно сильно подвержены «раскачке» динамики колонок с фазоинвертором, но наблюдается этот эффект и у акустики в закрытых корпусах.

В результате, большое количество энергии усилителя будет потрачено впустую на воспроизведение сигнала, которого на самом деле нет в музыке. Присутствие такого инфрабаса приводит к росту интермодуляционных искажений и перегрузке усилителя.

Многие аудиофилы не используют фильтры Subsonic (даже при их наличии), полагая недопустимым любое лишнее вмешательство в звуковой сигнал. Однако мы рекомендуем все-таки лично оценить качество звучания системы с проигрывателем винила, как с задействованным фильтром, так и без него.

По оценкам многих экспертов, в системе с включенным фильтром Subsonic звучание становится более насыщенным и динамичным, с более сбалансированным среднечастотным диапазоном и точнее сфокусированными басами. Стереокартина приобретает большую трехмерность и звук в целом становится прозрачнее и быстрее.

Природа этого явления, возможно, состоит в том, что энергия усилителя не расходуется на воспроизведение «лишнего» инфрабаса, а движения диффузоров НЧ-динамиков в колонках становятся более контролируемыми и точными. Разумеется, использование Subsonic фильтра не исключает необходимости точного согласования картриджа и тонарма по резонансным частотам и весу. Одной из причин возникновения эффекта раскачки диффузоров басовиков может стать недостаточное механическое демпфирование самого проигрывателя или наличие акустической обратной связи между ним и колонками системами.

Все эти факторы также нужно учитывать и при необходимости уделять время на их устранение. Но наличие Subsonic-фильтра в системах с проигрывателем винила в любом случае можно считать, если не обязательным, то очень желательным. Эта функция позволит эффективно защитить колонки и усилитель от инфранизкочастотных сигналов, но при желании вы всегда сможете отключить ее.

Источник

Как подключить

Подключение двухканального усилителя по мостовой схеме осуществляется разными способами в зависимости от используемой магнитолы, колонок и сабвуфера.

Также на метод присоединения влияет количество и особенности компонентов.

Магнитолу

Выбор необходимого способа определяется схемой подключения, нанесенной на этикетку устройства. Подключение магнитолы к двухканальному усилителю в режиме мостования осуществляется так же, как к стандартному. Существуют 2 способа передачи звука от головного устройства.

В первом случае подсоединение осуществляется с помощью линейных выходов. Во втором случае к усилителю напрямую подключаются выводы магнитолы, предназначенные для колонок. Если применяются 2 усилителя, то линейный выход левого канала подключается к первому, а выход правого — ко второму. Голубой провод с белой полоской от магнитолы подсоединяется к вводу реле управления питанием усилителя (усилителей).

Сабвуфер

Перед тем, как подключить сабвуфер к двуханальному усилителю, следует проверить его сопротивление. Если рабочее сопротивление усилителя составляет 4 Ом, то подключаемый в режиме мостования сабвуфер должен иметь сопротивление 2 Ом. При несоблюдении этих рекомендаций автомобильная аудиосистема может работать нестабильно.

Для подключения усилителя к сабвуферу следует присоединить его положительный провод к положительному выводу левого канала. Отрицательный провод низкочастотного громкоговорителя подключается к отрицательному выходу правого канала. В результате такой операции мощность воспроизводимого сабвуфером звука становится выше. При наличии регулятора фильтра низких частот следует установить значение от 100 до 250 Гц.

Она необходима для того, чтобы диффузоры динамиков двигались в одну сторону. Это обеспечивает необходимое качество звучания на низких частотах. Чтобы провести фазировку, выполняется последовательное соединение сабвуферов.

После этого к свободным проводам на мгновение присоединяется пальчиковая батарейка. Если конусы движутся разнонаправленно, то выводы одного из низкочастотных громкоговорителей меняются местами. Если необходимо присоединить и широкополосные колонки, и сабвуфер, то для этого используется кроссовер.

Колонки

К каждому мостовому двухканальному усилителю можно подключить только одну колонку. Стоит учитывать, что звук автомобильной аудиосистемы в мостовом режиме будет монофоническим из-за объединения каналов. Чтобы получить стереозвук в машине при мостовом методе, есть несколько способов подсоединять к усилителю 2 колонки и более.

Один из них — это использование еще одного усилителя. Другой заключается в последовательном подключении нужного числа колонок к мостовому выходу. Широкополосные динамики подсоединяются так же, как и сабвуфер. Настройки фильтров высоких и низких частот не изменяются. Таким образом, подключение 2-канального усилителя по мостовой схеме не вызовет особых затруднений при правильном проведении работ.

Подключить 4 канальный усилитель к 1 сабвуферу

Некоторые автолюбители устанавливают в закрытый ящик или фазоинвертор два громкоговорителя, чтобы получить мощный и насыщенный бас.Подключение саба к усилителю 4 каналавыполняется по мостовой схеме, но каждые два канала будут работать мостом на свой динамик. Подстыковать другие акустические системы уже не удастся, но бас будет исключительной силы и густоты. Для организации звука в салоне автомобиля потребуется отдельный низкочастотный блок. Схема подключения одного сабвуфера на 4 каналавыполняется толстым акустическим кабелем с соблюдением всех требований по надёжности. Кабель лучше всего прокладывать в гофрированном пластиковом рукаве. Пластический материал, применяемый для изготовления рукавов, не поддерживает горение так, что в случае короткого замыкания, возгорания удастся избежать

Важно фиксировать кабельные линии стяжками, чтобы избежать обрыва в случае сильной вибрации

Как подключить сабвуфер к 4 канальному усилителю

Как подключить сабвуфер к 4 канальному усилителю так, чтобы мощность от этого не пострадала? Что надо сделать, чтобы схема подключения сабвуфера к 4 канальному усилителю была полностью и грамотно осуществлена? Все эти вопросы требуют ответов, которые мы и попытаемся привести в статье.

Как правильно настроить усилитель в автомобиле

Фильтры

ФНЧ — отфильтровывает Низкие частоты.

ФВЧ — отфильтровывает Высокие частоты.

Скажем, установив регулятор ФНЧ на 50 гц, на динамик будут поступать частоты до 50Гц.

Внимание: на разных усилителях возможны варианты — или это будет селектор с выбором типа фильтров и одним регулятором, или же отдельные регуляторы для ФВЧ и ФНЧ. В некоторых усилителях возможно включение обоих фильтров, таким образом включив ФНЧ и ФВЧ мы можем получит полосовой фильтр

Например установив ФНЧ на 200 Гц а ФВЧ на 50 Гц, акустика будет воспроизводить сигнал в диапазоне от 50 до 200 Герц соответственно

В некоторых усилителях возможно включение обоих фильтров, таким образом включив ФНЧ и ФВЧ мы можем получит полосовой фильтр. Например установив ФНЧ на 200 Гц а ФВЧ на 50 Гц, акустика будет воспроизводить сигнал в диапазоне от 50 до 200 Герц соответственно.

У некоторых старых моделей усилителей встречаются фиксированные фильтры. Выбор фильтрации производиться селектором.

Сабсоник

По большей части необходим для сабвуферов (в фазоинверторном оформлении) Но его можно так же использовать и как ФВЧ.

Так же существуют сабсоники с фиксированной частотой фильтрации.

Басс Буст

Позволяет повысить громкость на определённой частоте.

Внимание: частота басс буста как правило фиксированная. Но на некоторых усилителях присутствует дополнительный регулятор позволяющий выбрать необходимую частоту

Так же существуют басс бусты с фиксированным усилением.

Регулятор фазы

Служит для согласования работы сабвуфера с фронтом. И в целом для его более точной настройки.

Также существуют фиксированные регуляторы фазы.

Крутизна фильтров

Селектор позволяет выбрать крутизну спада фильтров.

Если у вас компонентная или коаксиальная акустика 5.25″ ,6.5″, 6х9″ и других популярных размеров то настройка заключается в следующем:

Как правило, такая акустика не способна воспроизводить сверхнизкие частоты (для этого существует сабвуфер, поэтому выберите ФВЧ на той паре каналов где она подключена. Установите регулятор ФВЧ на 60-80 Гц. Далее выкрутите «Gain» на минимум. И выставите на головном устройстве почти максимальную громкость. Далее выкручивайте Gain до появления искажений.

Будьте аккуратны. Более тонкая настройка заключается в том чтобы найти компромисс между «громкостью» и «басовитостью» динамиков, при этом главным является отсутствие искажений в звучании. С помощью гейна и ФВЧ настройте тот звук, который вам больше нравится, попеременно регулируя усиление и частоту фильтрации.

Для сабвуферов и аналогичных им басовых динамиков всё аналогично, за исключнием того, что здесь мы используем ФНЧ, т. е. цель — не дать сабвуферу воспроизводить более высокие частоты. Обычно при настройке выбирают 50-80Гц. Если у вас ФИ корпус, то желательно воспользоваться сабсоником. Если есть регулятор фазы — не пожалейте времени, покрутите его, послушайте. Возможно, в каком либо положении сабвуфер станет играть громче и быстрее.

Смысл конечной настройки должен быть таков что: каждый динамик должен играть свой диапазон частот.

Если к примеру у вас сабвуфер и фронт, то, как правило, частоту ФВЧ для динамиков и частоту ФНЧ для сабвуфера устанавливают одинаковой. Т. е. скажем сабвуфер играет до 80 Гц, а фронт уже от тех же 80Гц.

Это как правило, но не всегда так. Помните что звук вы выстраиваете для себя.

Настраивайте так, как вам больше понравится.

Level — уровень — устанавливаешь входную чувствительность усилка.

Устанавливаешь 3/4 громкость на ГУ и потихонькуу прибавляешь Level до появления искажений и крутишь немного назат пока искажения не пропадут и так и оставляешь.

BassBoost — подьем басов — если хочется «погуще бас» но я бы не трогал.

HPF — фильтр ВЧ — устанавливает нижнюю границу диапазона ВЧ. Низкие частоты «срезает» — для «пищалок».

X-over — режим работы кроссовера — если усилитель питает сабвуфер — поставь LowPass. если широкополосные динамики то full, если вч твиттеры «пищалки» то HighPass.

LPF — фильтр НЧ — устанавливает верхнюю границу диапазона НЧ. Высокие частоты срезает — для сабвуфера.

Subsonic — фильтр инфранизких частот, то есть частот ниже 20Гц — мы их все равно не услышим и это создает паразитную нагрузку на динамики. Этот фильтр ее устраняет. установи на 20Гц для саба или 50Гц для широкополосных динамиков.

Другие переключатели не свойственны классическому усилителю — установи на LOW.

Источник



Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Расшифровка регуляторов усилителя

Переключатель для регулирования частоты среза фильтра: от 50 до 250Гц

Level — уровень мощности усилителя.

Bass Boost — усиление басов. Без фанатизма, начинаем настройку с положения 0.

Настройка усилителя без сабвуфера

Это случай, когда акустика автомобиля состоит только из 4х динамиков. Наверное это самая простая настройка усилителя, когда фильтр усилителя отключен.

Рекомендуемые параметры:

1. Bass Boost — 0dB (Front, Rear)
2. Level — 0 (8V) (Front, Rear)
3. Crossover Selector в положении FLAT (Front, Rear)

Теперь осталось настроить магнитолу вручную или просто выбрать подходящий эквалайзер (Classic, POP, Rock, PowerBass и пр.) в зависимости от желания. Устанавливаем регулятор громкости на 90% и включаем композицию. Во время проигрывания мелодии поворачиваем регулятор Level усилителя по часовой стрелке до такого значения, при котором звук становится максимально громким и главное чистым. Допускается добавление Bass Boost.

Настройка усилителя под сабвуфер

В данном случае уже используется сабвуфер, который подключен к Rear и есть колонки, которые используют Front.

Тогда рекомендации следующие:

1. Bass Boost — 0dB (Front, Rear)
2. Level — 0 (8V) (Front, Rear)
3. Front — Crossover Selector в положение HP, регулятор FI PASS в диапазоне от 50 до 80Hz
4. Rear — Crossover Selector в положение LP, регулятор LOW PASS в диапазоне от 60 до 100Hz

Аналогичным образом подстраиваем чувствительность с помощью регулятора Level, чтобы система звучала гармонично. Подстраиваем чувствительность фронта и тыла друг под друга и Bass Boost по желанию.

Настойка усилителя для поканального усиления

Такое усиление используется для передних динамиков, где пищалки и мидбасы имеют отдельное усиление сигнала.

Чтобы мидбасы воспроизводили весь диапазон следует установить переключатель Crossover Selector в положении FLAT (либо AP). Если весь диапазон должны воспроизводить твитеры (пищалки), тогда в положение HP и регулятор HI PASS в положении 250Hz.

В некоторых случаях эти настройки уже есть в автомагнитоле, поэтому на усилителе приходится только пользоваться регулировками Level.

Если Вы еще не успели преобрести в автомобиль сабвуфер или твитеры, тогда попробуйте на этом сэкономить, попробовав изготовить их своими руками.

Источник

Как отрегулировать сабвуфер в машине

Большинство автолюбителей, не располагает необходимой, для правильной настройки сабвуфера, измерительной техникой. Все настройки выполняются «на слух», поэтому для получения удовлетворительного результата нужно выполнять некоторые рекомендации. Музыка для настройки сабвуфера в авто должна тщательно подбираться. Для регулировки низкочастотного тракта не следует использовать электронную музыку, исполняемую на синтезаторе. Для слуховой оценки качества звучания на низких частотах нужно воспроизводить фрагменты классической музыки с духовыми и струнными инструментами.

Электронное звучание богато искусственными обертонами, которые не позволяют объективно оценивать звук, особенно на низких частотах.Не нужно торопиться при регулировке, так как некоторые настройки придётся повторять несколько раз, чтобы получить требуемый результат. В целом качественная настройка может занять несколько часов. Не нужно использовать при настройке, мало знакомые музыкальные отрывки. Лучше если классическое произведение хорошо известно. Чтобы объективно оценить комплексное звучание автомобильной акустики нужно находиться в салоне автомобиля на водительском месте. Все окна и двери салона должны быть закрыты. Проверят звук нужно на нескольких произведениях, где используются разные музыкальные инструменты. Как настроить сабвуфер в машине видео.

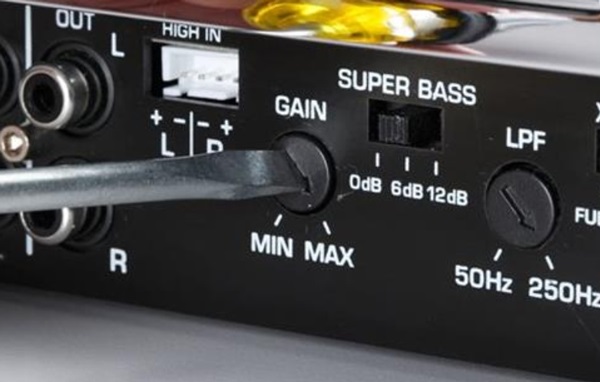

Gain Level

Gain (чувствительность) часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V)  указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (скачать синусы в разделе Загрузки). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Настройка гейна с помощью мультиметра или осциллографа

Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля. Итак:

• Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
• В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В. Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
• Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт. Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Стартовая точка настойки акустики

На начальном уровне все, что выходит за рамки регулировки работы кроссоверов и уровня усиления, не имеет значения

Кроме того, не важно, каким образом реализована усилительная часть. Базовый принцип всегда один и тот же

Вот как настроить усилитель:

• Для начала отключают любые схемы корректировок звучания.
• Если же это невозможно, тогда коррекцию выставляют в ноль. Стоит помнить, что это не одно и то же – в первом варианте сигнал не пойдет через цепи коррекции. Значит, путь его будет меньше и ниже уровень искажений.
• В пассивных кроссоверах регулировка ВЧ-сигналов выставляется примерно в средний уровень, даже если она отличается от нуля. Выбрать следует значение в -3 Дб.
• В случае с активными кроссоверами частоту разделения ФНЧ и высоких вначале делают одинаковой. Уровень должен составлять около 75-80 Герц.

Уровень усиления на любых каналах выставляют в положение самого минимума. Если выполнить все эти условия, то можно достичь оптимальных базовых настроек.

Инструкция по настройке

Чтобы слушать музыку в хорошем качестве, после покупки сабвуфера нужно знать, как устанавливать и как правильно настроить усилитель в автомобиле. Сначала его следует подключить к усилителю, а затем выставить в ноль все настройки на головном устройстве (ГУ). Далее следует поэтапное выполнение действий по регулировке (aviacopTube).

Этап 1

В первую очередь на усилителе или ГУ следует включить фильтр, обозначаемый LPF, (low pass filter). Благодаря этому фильтру на динамик поступают только низкие частоты. Наиболее популярной является частота в пределах 50-70 Гц. Включение этого фильтра препятствует появлению инфразвука, который может вывести устройство из строя. Выставив частоту ее нужно подкорректировать. Причем если LPF-фильтр есть на ГУ, то лучше настраивать на нем. Иначе регулировку выполнять на усилителе.

Включение фильтра LPF

Этап 2

На этом этапе фильтр переводится на положение HPF для регулировки высоких частот. Выставляется срез в пределах от 70 до 90 Гц. При использовании пассивного деления регулировка фильтров на этом заканчиваются. Если задействовано локальное усиление, необходимо будет настроить динамики с высокими частотами. Для этого фильтр канала для каждого высокочастотника выставляется в положение HPF, при этом частота среза сабвуфера должна быть примерно 2,5 кГц.

Этап 3

Важным этапом является регулировка уровня чувствительности. Обозначается она словами GAIN или LEVEL. Используется эта функция для согласования уровня чувствительности усилителя и ГУ.

В первую очередь на ГУ устанавливается максимальная громкость. На усилителе настройки должны быть выставлены в ноль. Далее регулятор чувствительности следует поворачивать в сторону увеличения. При появлении искаженных звуков нужно вернуть регулятор немного назад.

Корректировка чувствительности на усилителе

Этап 4

Этот этап предусматривает настраивание качества звука. Если при включении акустической системы в сабвуфере возникаю щелкающие звуки, значит, в ней присутствуют какие-то помехи для сигнала. В этом случае нужно проверить, где уложены провода, при необходимости провести их в другом месте.

Если сабвуфер правильно настроен, то басы не должны появляться в задней части салона. Если это не так, нужно подключить устройство в противоположной фазе усилителю. Для этого следует регулятор фазы на устройстве повернуть на 180 градусов. Если отсутствует регулятор, то нужно плюсовой провод подключить на место минусового, а минусовой на место плюсового.

При наличии на головном устройстве процессора, нужно выполнить следующие действия:

1. В случае, когда во фронтальных динамиках была сыграна нота, а спустя доли секунды она прозвучала на «саб», возникают временные задержки. Чтобы этого избежать, нужно откорректировать задержки по каждому каналу усилителя. Таким образом, фронтальная акустика и сабвуфер будут играть одновременно.
2. Для того, чтобы водитель хорошо слышал музыку как с левого, так и с правого динамика, нужно установить на левом канале временную задержку.

Далее нужно выключить сабвуфер и запустить музыку. При отключенном сабе необходимо отрегулировать громкость, частоты, эквалайзер, чтобы динамики спереди и сзади при максимальной громкости звучали без искажений

Важно, чтобы трек воспроизводился правильно. Если появились искажения, следует сделать громкость меньше и запомнить место, где было самое низкое звучание в произведении

Последняя тестовая проверка касается басов. Нужно включить музыку и прослушать басы. Если звучание не нравится, басы регулируются басбутом. При наличии задержки регулятор PHASE поворачивают до получения нужной частоты звучания.

Схема оптимального распределения звука

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением от 4,2 кв. мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока. Если у 1-канального усилителя имеются по два плюса и минуса, то не теряйтесь, эти пары просто запараллелены для удобства коммутации. И нет разницы к какому из плюсов и минусов подсоединять соответствующий провод.

Подключение к сабвуферу через клеммник

Подключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю. Чем меньше сопротивление у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Варианты подключений

На сколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!
