Мультиметр dt 830b

Измерение сопротивления

Функция необходима, когда требуется провести электропроводку в квартире или найти обрыв в домашней сети. Не все знают, как в таком случае пользоваться мультиметром, а надо всего лишь установить переключатель в сектор измерения сопротивления на соответствующий диапазон измерений. В приборе есть звуковая сигнализация о том, что цепь замкнута. Если сигнала нет, это означает, что где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если соединить между собой красный и черный щуп, прибор должен показать величину, близкую к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при измерении электрических сопротивлений:

1. Высокая погрешность показаний.
2. При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

Основные характеристики

Бытовые электротехнические измерители часто обеспечиваются широким функционалом, но проигрывают профессиональной аппаратуре в точности и долговечности. Как говорилось выше, мультиметр DT-830B за счет высокой чувствительности демонстрирует неплохие показатели точности, но и в остальных технико-эксплуатационных качествах немногим уступает более солидным тестерам. Об этом говорят и официальные характеристики аппарата, представленные ниже:

• Постоянная сила тока – 10 А.
• Постоянное напряжение – 1 кВт.
• Переменное напряжение – диапазон от 200 до 750 Вт.
• Разрядность ЖК-дисплея – 3,5.
• Предел измерения силы сопротивления – 200 кОм.
• Допустимый для работы температурный режим – от 0 до 40°С.
• Размеры – 126 х 28 х 70 мм.
• Масса прибора – 137 г.

От профессиональных моделей данный прибор все же отличается ограниченным функционалом. Многие пользователи, к примеру, указывают на отсутствие опции поверки. Зато, по сравнению с другими бытовыми тестерами, мультиметр DT-830B уже в положительную сторону отличается наличием так называемых аварийных индикаторов, диод-тестером и расширенной шкалой замеров.

Как измерить напряжение постоянного тока

Прибор переключается в сектор DCV, разделенный на 5 диапазонов. Переключатель устанавливается в заведомо больший интервал значений. При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение «20». На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение «500». Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение «HV», которое загорается в левом верхнем углу

Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр

Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак «-«.

Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (единица слева). В прямом направлении напряжение на переходе составляет 400-700 mV.

На этом секторе также можно проверить исправность транзистора. Если его представить как два встречно включенные диода, надо каждый переход проверить на пробой. Для этого выясняется, где находится база. Для типа pnp надо плюсовым щупом найти такой вывод (база), чтобы минусовой щуп показывал бесконечность на двух остальных (эмиттер и коллектор). Если транзистор имеет тип npn, база находится минусовым щупом. Чтобы найти эмиттер, надо измерить сопротивление его перехода, которое всегда больше, чем коллекторный. Для исправного элемента оно должно находиться в диапазоне 500-1200 Ом.

Прозвонив переходы мультиметром в прямом и обратном направлениях, можно определить, исправный транзистор или нет.

Как устроен мультиметр

Этот цифровой прибор создан на основе специализированной микросхемы. Основной элемент выполняет:

• обработку измеряемых параметров с применением амплитудно-цифрового преобразования с двойным интегрированием;
• управление индикацией;
• защитные и предупреждающие функции.

Резисторы и другие дополнительные компоненты необходимы для шагового изменения тока и напряжения. Поворотным регулятором переключают электрическую цепь в нужный диапазон измерений. Питание – автономное от сменной батареи типа «Крона» (9V).

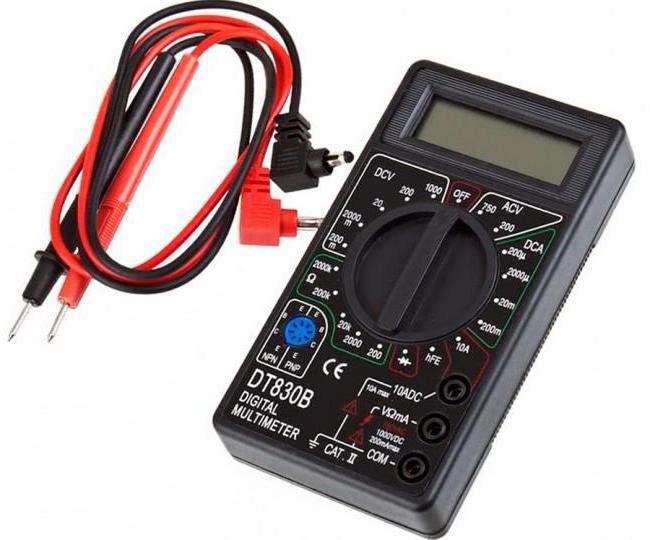

Внешний вид и разъемы

Многофункциональный измерительный прибор dt 830b оснащен жидкокристаллическим дисплеем. Такое решение помогает экономить электроэнергию, поэтому штатного элемента питания хватит надолго. Дополнительным преимуществом является устойчивость к перегрузкам. Стрелочный индикатор можно повредить броском напряжения. В аналогичной ситуации мультиметр отобразит чрезмерное значение единицей в старшем разряде.

На снимке отмечены разъемы:

1. колодка для проверки транзисторов;
2. вход с шунтированием, который применяют для измерения сильных токов до 10 А;
3. универсальный вход для измерения электрического сопротивления, напряжения, силы тока;
4. общий проводник (COM, «земля»).

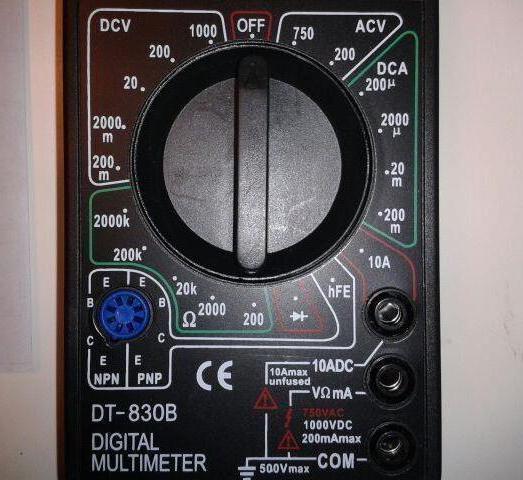

Органы управления мультиметра

Использование техники не вызывает затруднений даже у новичков. Для хранения и перевозки переключатель устанавливают в положение «Выключено» (OFF). В этом случае питание отключено, энергия не потребляется, индикатор погашен. Необходимое положение выбирают поворотом рукоятки. На картинке выше хорошо видно цветовое выделение:

• отдельных групп измеряемых параметров;
• предупредительных надписей;
• кабелей и разъемов.

К сведению. Рекомендуется пошаговое изменение диапазона от больших значений к меньшим, чтобы исключить перегрузки.

Мультиметр внешний вид и разъемы

Что означают данные надписи:

• OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
• ACV — измерение переменного U
• DCV — измерение постоянного U
• DCA — измерение постоянного тока
• Ω — замер сопротивления
• hFE — замер характеристик транзисторов
• значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа

Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Инструкция с описанием режимов измерения

В стандартной комплектации dt830b мультиметра инструкция по применению поясняет особенности работы с разными режимами. Ниже приведены нюансы, которые заслуживают отдельного упоминания.

Прозвонка участков цепи

Что такое измерение сопротивления изоляции и почему это важно

В этом режиме проверяют целостность электрической цепи. Его используют для контроля функционального состояния:

• дорожек печатной платы;
• кабельной продукции;
• разъемов и соединений.

Важно! В данной модели звуковая сигнализация отсутствует

Тестирование величин ~ U

Разъемы подключают в предназначенные для измерений гнезда: общее и универсальное. Если использовать вход 10 А, при подаче высокого переменного напряжения можно испортить прибор коротким замыканием. Полярность в данном случае не имеет значения. Паспортная точность соблюдается в частотном диапазоне от 40 до 400 Гц, чего вполне достаточно для работы со стандартными сетями электропитания.

Зависимость величин

Режим измерений постоянного напряжения

В этом режиме входное электрическое сопротивление – 10 Мом. Защита от перегрузок срабатывает по уровню 200 V для нижних пределов измерений. Переключатель устанавливают в положение DCV. При индикации минуса на дисплее меняют полярность.

Зависимость величин

Измерение постоянного тока (в режиме до 200 мА)

Если параметры неизвестны даже приблизительно, лучше начинать с максимального диапазона (10 А). Такой подход поможет сохранить плавкий предохранитель.

Зависимость величин

Измерение постоянного тока до 10А

Защита от перегрузки по току создана с применением плавкого предохранителя. Следует помнить о том, что в цепи для измерения на диапазоне до 10 А такой компонент отсутствует.

Измерение сопротивления

Официальная dt 830b инструкция рекомендует отключать технику от сети при измерении сопротивлений. Индикация «1» свидетельствует о перегрузке, поэтому выбирают больший диапазон. Если показан «0», переключают рукоятку в другом направлении.

Зависимость величин

Контроль исправности диодов

Если подключить диод в прямом направлении, об исправности изделия свидетельствует индикация падения напряжения на полупроводниковом переходе в диапазоне от 350 до 750 мВ. Смена полярности должна индицироваться знаком перегрузки «1».

Сектор hFE

С помощью этого разъема можно узнать коэффициент усиления по току. Правильно установить полупроводниковый прибор в гнездо помогут буквенные обозначения p-n-p и n-p-n.

Режимы работы

Информационная панель прибора поделена на секторы и вокруг переключателя. Каждая секция определяет режим эксплуатации мультиметра, а в некоторых случаях также позволяет более точно указывать диапазоны замеров. Особенно это относится к режимам DCV и DCA. В первом случае пользователь может произвести измерение напряжения постоянного тока в режиме вольтметра, а во втором задействовать амперметр, который поможет непосредственно определить величину постоянного тока. Особого внимания заслуживает и сектор для оценки состояния диодов, с которыми также работает мультиметр DT-830B. Как пользоваться прибором в данном режиме? Измерительные щупы устанавливаются в разъемы VQmA и СОМ, а переключатель располагается на секторе с режимом работы для диодов. Далее наконечниками — путем прямого контакта — производится замер сопротивления

Здесь важно учитывать характер падения напряжения. Элемент неисправен, если сопротивление при замерах в обратном и прямом направлениях будет одинаковым

Правила транспортировки и хранения

Перевозить аппарат можно любым видом транспорта, предварительно обеспечив его физическую безопасность. Тестер не должен подвергаться механическим ударам, резким перепадам давления и воздействию экстремальных температур. Более жесткие требования предъявляются к условиям, в которых предполагается долгое время содержать мультиметр DT-830B. Инструкция указывает, что прибор можно хранить только в отапливаемом помещении с эффективной вентиляцией. Причем температура воздуха должна быть в пределах от 0 до 40°С. И особенно следует избегать условий хранения с риском контакта мультиметра с пылью, кислотами и щелочами, способствующими процессам коррозии.

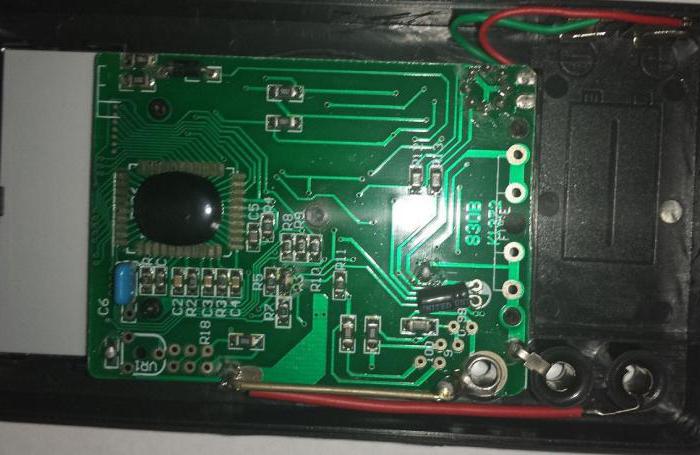

Мультиметр DT-830B: схема и ремонт

Для недорогого малогабаритного прибора чаще всего применяется микросхема ICL7106.

При измерении напряжения сигнал поступает с переключателя через резистор R17 на вход 31 микросхемы. Когда производится измерение переменного напряжения, происходит его выпрямление через диод D1, после чего по цепочке сигнал также проходит к выводу 32 микросхемы.

Измеряемый постоянный ток создает падение напряжения на резисторах, после чего сигнал также подается на вход 32. Защита микросхемы производится предохранителем на 0,2 А, установленным на входе.

Прибор часто выходит из строя при потере контактов и при неправильном включении. Прежде всего проверяется и меняется предохранитель.

Прибор надежно работает при измерении напряжения, поскольку хорошо защищен на входе от перегрузок. Сбои могут произойти при измерении сопротивления или тока.

Сгоревшие резисторы можно определить визуально, а диоды и транзисторы проверить с помощью способов, приведенных ранее. Производится проверка на отсутствие обрывов и надежность контактов.

При ремонте прибора сначала проверяется подача питания. Затем проверяется исправность микросхемы. Она должна быть работоспособной, если напряжение на выводе 30 составляет 3 В, а между питанием и общим выводом микросхемы нет пробоя.

При разборке не следует терять шарики переключателя, без которых не будет его надежной фиксации.

Инструкция по применению

Рабочие манипуляции с прибором осуществляются посредством вышеупомянутых комплектных щупов, для которых предусмотрены соответствующие гнезда. Это металлические стержни с изолированными рукоятками, которые предназначены для создания контакта между тестером и обследуемой средой – в частности, проводником. В зависимости от искомого показателя, щуп вставляется в один из трех разъемов. К примеру, гнездо COM может выступать минусовым разъемом, заземленным и общим – опять же в зависимости от режима, в котором работает мультиметр DT-830B. Инструкция с подробным описанием приводит возможности применения и двух других гнезд. Если необходимо замерить сопротивление или напряжения, то подойдет разъем с маркировкой VΩmA. Большинство модификаций данного мультиметра работает с этим участком интеграции щупа и для определения силы тока до 200 mA. Если же требуется замерить величину силы тока свыше 200 mA, то использовать нужно гнездо 10ADC. После выполнения контакта с установленным режимом работы на дисплее прибора отобразится информация об искомом параметре.

Внешний вид прибора

Аппарат продолжает серию традиционных аналоговых тестеров, которые позволяли пользователям с разной степенью точности фиксировать показатели напряжения и силы тока. К отличиям данного устройства можно отнести цифровой способ представления данных и возможность работы с несколькими параметрами. Эти особенности как раз и обусловили форм-фактор и характер реализации элементов управления прибором. Начинка надежно и компактно заключена в небольшой корпус, на поверхности которого центральное место занимает переключатель. Рядовые пользователи описание мультиметра DT-830B сводят к таким характеристикам, как портативность, эргономичность и производительность. Собственно, массивная 20-позиционная ручка переключения режимов с параметрами хоть и является несколько устаревшим элементом в оснащении цифровых тестеров, но именно благодаря ее функции достигается комфортность физического обращения. Вокруг переключателя располагаются значки с указанием режимов работы, что также добавляет удобства, особенно неопытным пользователям. Цифровой экран реализован за счет жидкокристаллической панели, на которую оперативно выводится информация о текущем измеряемом параметре.

Как устроен мультиметр?

1. Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
2. Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение «Выкл».
3. Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
4. Тестовые гибкие провода красного и черного цвета с клещами.
5. Панель для контроля транзисторов.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)

Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Заключение

Для домашнего радиолюбителя аппарат более чем подходящий. Он вполне годится для работы с типовыми электроприборами и параметрами сети. Поэтому в части эксплуатационных способностей это решение себя полностью оправдывает. Сомнению можно подвергнуть разве что показатели надежности. Но подобные недостатки при наличии опыта можно исправить. В частности, мастера рекомендуют дорабатывать мультиметр DT-830B собственноручно, обеспечивая его теми же предохранителями и новейшими транзисторами. Обновление обойдется недорого, но аппарат существенно добавит в долговечности. Другое дело, что вторгаться в основу прибора следует только с пониманием устройства и принципов работы современного мультиметра, иначе есть риск минимизировать имеющиеся показатели надежности и точности.
