Технические характеристики двигателя дворников ваз

Куда какой провод идет, или просто схема

Подключение “дворников” и омывателя

“Плюс” питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный “плюс” идет по черно-желтым проводам к контактам “4” разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя “выключено”. Голубым проводом к мотору подводится питание “+” 12 В при положении переключателя “включен непрерывный режим”. На бело-голубом проводе в положении “выключено” должен быть “минус”, а в положении “включен непрерывный режим” “минус” отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается “+” 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты “2” и “4” замыкаются, а “1” и “3” размыкаются, мотор начинает работать щетки делают одно или два движения. Затем “+” 12 В отключается, а контакты “1” и “3” замыкаются между собой и на “минус”. Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к “+” 12 В постоянно черно-желтым проводом через тот же предохранитель №2. “Минус” подается при нажатии на рычажок стеклоочистителя снизу вверх.

ВАЗ 21093 какой моторчик поставить на дворники а то родные еле ползают

«какой моторчик поставить?»

Работник автосервиса с жалостью смотрит на соседа по гаражу, который второй месяц безуспешно пытается оживить свой «Запорожец». — Слушай, а давай мы у себя на сервисе поставим тебе новый мотор, от Мерса? — А можно. — Конечно можно! Завтра привози свой хлам на эвакуаторе, а послезавтра уже сам поедешь кататься. Через два дня счастливый обладатель «Запора&quot ; садится в свой автомобиль, заводит мотор и. вжик. скрывается из виду. Через пять секунд- вжик- появляется на месте. Еще через пять секунд снова пропадает и снова возвращается. Наконец догадался выключить зажигание, вылезает ошарашенный и подходит к соседу. — Слышь, че за фигня? Ты же обещал поставить мотор от «Мерседеса»! — Я и поставил от «Мерседеса&qu ot;. от дворников.

Может и тебе такой вариант подойдет?

«какой моторчик поставить?»

Работник автосервиса с жалостью смотрит на соседа по гаражу, который второй месяц безуспешно пытается оживить свой «Запорожец». — Слушай, а давай мы у себя на сервисе поставим тебе новый мотор, от Мерса? — А можно. — Конечно можно! Завтра привози свой хлам на эвакуаторе, а послезавтра уже сам поедешь кататься. Через два дня счастливый обладатель «Запора&quot ; садится в свой автомобиль, заводит мотор и. вжик. скрывается из виду. Через пять секунд- вжик- появляется на месте. Еще через пять секунд снова пропадает и снова возвращается. Наконец догадался выключить зажигание, вылезает ошарашенный и подходит к соседу. — Слышь, че за фигня? Ты же обещал поставить мотор от «Мерседеса»! — Я и поставил от «Мерседеса&qu ot;. от дворников.

Инструкция по замене двигателя стеклоочистителя

Если в результате диагностики вы определили, что мотор стеклоочистителя не работает, то вышедший из строя узел нужно будет поменять. В этом нет ничего сложного, с такой задачей справится даже новичок. Но нужно учитывать, что процедура замены может быть разной для того или иного транспортного средства. Поэтому перед тем, как поменять узел, ознакомьтесь с техническими особенностями системы и прочитайте сервисное руководство к авто. Мы же опишем процедуру на примере традиционного ВАЗа.

Как правильно поменять мотор заднего стеклоочистителя или переднего:

1. Для начала необходимо выкрутить гайки, которые фиксируют рычаги стеклоочистителей, для этого воспользуйтесь гаечным ключом. После этого демонтируйте из места монтажа. Если на этом этапе у вас возникли сложности в демонтаже, попробуйте использовать проникающую смазку.
2. Далее, производится снятие приводов рычага дворников, для этого гайки их фиксации необходимо выкрутить. Сделав это, можно демонтировать пластиковые втулки, а также резиновые уплотнители.
3. После выполнения этих действий необходимо отключить разъем с проводами в жгуте и приподнять одну часть уплотнителя через образовавшее отверстие в перегородке подкапотного пространства.
4. Теперь вы можете демонтировать сам стеклоочиститель. Впоследствии с него снимается шайба, а также пружинное крепления. Выполнив эти действия, нужно будет отсоединить тяну. Далее, вам остается только выкрутить три винта, который крепят электродвигатель, и извлечь его. Узел ремонтируется и ставится обратно либо заменяется новым.

Видео «Подробная инструкция по ремонту электромотора в домашних условиях»

Подробное руководство на тему ремонта электродвигателя дворников приведена на видео ниже (автор ролика — канал Автоэлектрика ВЧ).

Итак, начну длинный рассказ об установке моторедуктора дворников от Ваз 2110-12 на класику. Будет много букв, слов и предложений, потому кто хочет просто посмотреть, как делать, листайте ниже до большой цифры «2«.

В интернете нормального подробного описания лично я найти не смог, потому сам попытаюсь донести весь процесс в максимальных подробностях, чтобы у тех, кто задумает это повторить, был своего рода «мануал».Замысел по этому поводу в голове завис уже давно, но всё как-то не доходили руки, потом не доходили деньги, либо просто в объявлениях не попадались десятошные моторедукторы.На просторах интернета были найдены пара записей, о которых я упомянул вот тут. Коротко о каждой из них.1.1 Ссылка на запись о подобной процедуре на Drive2Плохого не могу сказать об этой схеме. Описано не плохо, в целом понятно, что, куда и как, есть схема подключения к стандартной колодке без переделки проводки. Но маловато фотографий процесса, и сложновато разобраться что к чему перепаивать, где резать и т. д. Сам разобрался не сразу, только сев перед компьютером, держа в руках моторедуктор.Схемой я воспользовался. Итог — спаленный предохранитель на 15 Ампер и долька разочарования. Вроде делал «по инструкции», но работал мотор не правильно — включался при подключении, не включая подрулевых переключателей, и работал постоянно в любом положении. После попытки попереставлять провода в штатной колодке, сгоред предохранитель)1.2 Ссылка на какой-то форум, где описан ещё один вариант переделкиТут тоже всё неплохо. Человек попытался донести то, что, как я понял, делал электрик. Схема переделки несколько сложнее, больше перепаянных элементов, уже есть «добавка». Есть фото с рисунком, где указано, что было добавлено + описание изменений в проводке, но опять без фото. Так же нет окончательно варианта подключения в штатную колодку. Воспользовался этим примером после первого. Схема РАБОЧАЯ.

1.3 Коротко о параметрах «классического» и «десятошного» моторедукторов для сравнения (Информация взята отсюда)1) Моторедуктор стеклоочистителя 2101:— номинальное напряжение, В…12 (одинаково);— номинальный ток, А …3,2 (меньше);— номинальная мощность, Вт …7,8 (для «десятого» не указана);— пусковой вращающий момент, Нм …2 (меньше!*);— рабочий вращающий момент, Нм …1,3 (меньше!*);— номинальная частота вращение, об/мин.70 (одинаково).

2) Моторедуктор стеклоочистителя 2110:— номинальное напряжение, В…12 (одинаково);— номинальный ток, А…4,5 (больше);— пусковой вращающий момент, Нм…5,5 (больше!*);— рабочий вращающий момент, Нм… 8 (больше!*);— номинальная частота вращение, об/мин…70 (одинаково);— диаметр выходного вала, мм…10 (для «классического» не указано, но совпадает).* — выделил важные для лучшей работы стеклоочистителей параметры.

Из вышеизложенного явно видны преимущества «десятошного» моторедуктора, о которых больше нечего говорить.

Дальше постараюсь подробнее описать то, что было сделано.

2 Установка моторедуктора

15.01.2017 был куплен моторедуктор стеклоочистителей Ваз 2110-12. Нашёл его случайно, по объявлениям в автобарахолке Саранска.

Сразу списался с человеком и договорился о покупке. Вечером моторедуктор был у меня. Куплен за 350 рублей, со слов «продавца» с машины 2000-х годов выпуска. Это особой роли не играло, так как это был нужный мне моторедуктор с каталожным номером 842.3730, старого образца.

Очиститель ветрового стекла состоит из моторедуктора, рычагов и щеток.

Электродвигатель очистителя – трехщеточный, с возбуждением от постоянных магнитов, двухскоростной.

Для защиты от перегрузок в нем установлен термобиметаллический предохранитель, а для снижения радиопомех – конденсаторы и дроссели.

Трапеции стеклоочистителя

Основной причиной того, что необходимо заменить трапецию стеклоочистителя, является медленная работа дворников. Меняют трапецию и в случае серьезного механического повреждения. Для ее замены необходимо придерживаться определенной технологической последовательности.

Код для заказа: 001655

Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Какая мощность мотора стеклоочистителя sorl 0048206742? Ват и Ампер

Если все правильно перевела, то мощность мотора стеклоочистителя sorl 0048206742 равна 600 Ватт и 25 ампер. Вообще, напряжение данного очитителя равно 24 Вольт. Если неуверены, то можно попробовать перевсти в онлайн-калькуляторе.

Как подключить фотоловушку 9 вольт к аккумулятору 12 вольт?

Камера HC550M имеет разъем для подключения внешнего источника питания напряжением 6-12 Вольт (на разъеме написано: «9V»). Разъем расположен в верхней части корпуса под заглушкой.

9 · Хороший ответ

24 в сколько ампер?

В вольтах измеряется напряжение, а в амперах измеряется сила тока. 24 В (вольта) нельзя выразить в амперах также как и 1 кг нельзя выразить в метрах.

Каждый электрический прибор обладает несколькими характеристиками. Если говорить для примера про блоки питания, то у него могут быть такие характеристики выдачи: 24 В, 10 А. Это две отдельные характеристики.

Разные приборы, выдавая напряжение 24 В при этом могут давать разную силу тока (Ампер). Это зависит от мощности прибора. Чем больше мощности, тем выше силу тока он может дать.

Мощность высчитывается по формуле :

То есть напряжение умноженное на силу тока. Соотвестветнно силу тока можно найти по формуле:

То есть мощность поделить на напряжение.

Если Вам известно, что напряжение прибора составляет 24 В и знаете, что мощность его составляет 240 Вт, то можете и узнать какую силу тока оно выдаёт.

Принцип работы и предназначение моторчика

Моторчик стеклоочистителя является одним из основных компонентов всей системы. Его предназначение заключается в обеспечении движения щеток по лобовому и заднему стеклу (если речь идет о хетчбеке или универсале). Сам моторчик стеклоочистителя поддерживает работу в нескольких режимах — медленном, прерывистом, и наиболее быстром.

В целом конструкция дворников включает в себя электродвигатель стеклоочистителя с редуктором, узел, который возвращает щетки на место, а также рычаги и сами щетки. Как правило, с щетками функционирует и омывательное устройство, обеспечивающее подачу воды на стекло. Сам моторедуктор стеклоочистителя считается одним из наиболее ненадежных компонентов, который выходит из строя достаточно часто.

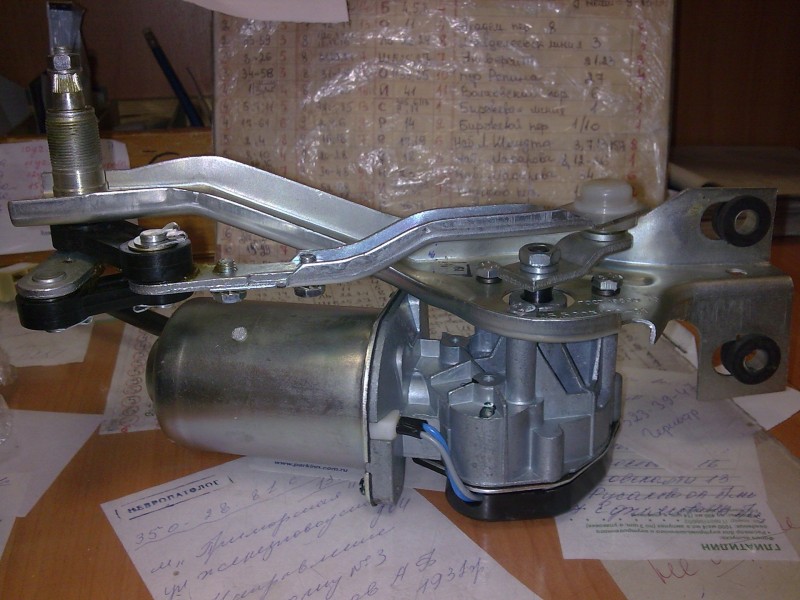

Электродвигатель для отечественной «десятки» в снятом виде

Технические характеристики моторедуктора

Частота вращения вала при напряжении питания 14 В,

моменте 0,15 кгс.м

и температуре окружающей среды 25±10°С, мин –1

Потребляемый в этих условиях ток, А, не более:

на первой скорости

на второй скорости

Очиститель имеет три режима работы, они включаются правым подрулевым переключателем.

Прерывистый режим обеспечивается электронным реле К2 типа 524.3747, установленным в монтажном блоке. Это реле также включает малую скорость моторедуктора очистителя при включении омывателя ветрового стекла.

Реле должно обеспечивать включение электродвигателя с частотой 14±4 цикла в минуту при частоте вращения вала моторедуктора не менее 20 мин -1 , температуре 20±5°С и напряжении питания 14±0,2 В.

При работе очистителя на малой скорости в постоянном режиме напряжение питания подводится к диаметрально противоположным щеткам.

При работе очистителя на максимальной скорости «+» питания подводится к щетке, расположенной сбоку.

Для разгрузки контактов выключателя зажигания очиститель подключен через дополнительное реле К6 в монтажном блоке.

Неисправный моторедуктор рекомендуется заменять новым (возможна зачистка коллектора, контактов концевого выключателя и замена шестерен).

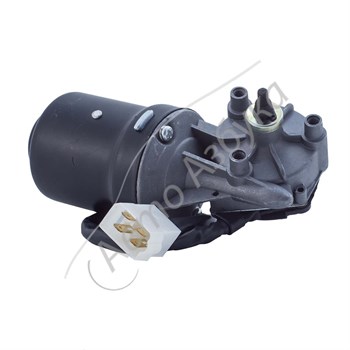

Мотор стеклоочистителя передний на ВАЗ Классика, Нива, Ока

Уважаемые покупатели, во избежание ошибок при отправке моторедуктора стеклоочистителя, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Электродвигатель привода стеклоочистителя, чаще всего заменяется следующими терминами: моторедуктор стеклоочистителя, мотор (электродвигатель) дворников, привод моторедуктора, электродвигатель стеклоочистителя, мотор-редуктор стеклоочистителя, очиститель ветрового стекла. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Электродвигатель механизма дворников предназначен для приведения в движение системы рычагов стеклоочистителя. Электродвигатель устанавливается в нишу под лобовым стеклом и соединяется валом с рычажной системой стеклоочистителя. Питание и управление режимами работы электродвигателя осуществляется с помощью стандартного разъема. Двигатель и редуктор выполнены в закрытом корпусе с защитой от попадания пыли и атмосферной влаги к электрическим частям и механизмам электродвигателя.

Очиститель ветрового стекла состоит из моторедуктора, рычагов и щеток. Электродвигатель очистителя — трехщеточный, с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель, а для снижения радиопомех — конденсаторы и дроссели.

Технические характеристики моторедуктора стеклоочистителя 21030-3730000 Номинальное напряжение 12 В;

Номинальная мощность 6 Вт;

Максимальный ток 2,8 А ;

Номинальная частота вращения 60 мин -1.

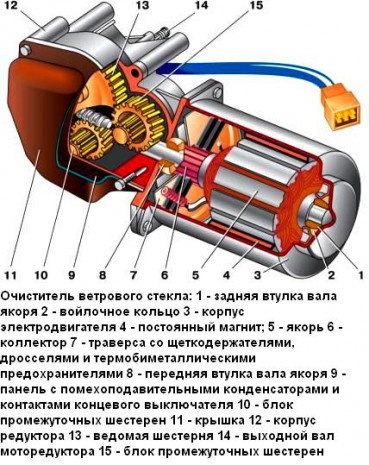

Очиститель ветрового стекла: 1 — задняя втулка вала якоря; 2 — войлочное кольцо; 3 — корпус электродвигателя; 4 — постоянный магнит; 5 — якорь; 6 — коллектор; 7 — траверса со щеткодержателями, дросселями и термобиметаллическими предохранителями; 8 — передняя втулка вала якоря; 9 — панель с помехоподавительными конденсаторами и контактами концевого выключателя; 10 — блок промежуточных шестерен; 11 — крышка; 12 — корпус редуктора; 13 — ведомая шестерня; 14 — выходной вал моторедуктора; 15 — блок промежуточных шестерен.

Моторедуктор стеклоочистителя имеет три режима работы, они включаются правым подрулевым переключателем. Прерывистый режим обеспечивается электронным реле К2 типа , установленным в монтажном блоке. Это реле также включает малую скорость моторедуктора очистителя при включении омывателя ветрового стекла.

При работе моторедуктора на малой скорости в постоянном режиме напряжение питания подводится к диаметрально противоположным щеткам. При работе мотор-редуктора на максимальной скорости «+» питания подводится к щетке, расположенной сбоку. Для разгрузки контактов выключателя зажигания электродвигатель подключен через дополнительное реле Кб в монтажном блоке .

Другие артикулы товара и его аналогов в каталогах: 673.5205 100, МЭ 241, ЯИУШ. 523612.015, 21030373000000.

ВАЗ 2101-074, ВАЗ 2121-213, ВАЗ 1111 .

Любая поломка – это не конец света, а вполне решаемая проблема !

В чем причины неполадок моторедуктора ( электродвигателя) дворников у автомобиля семейства ВАЗ.

Как самостоятельно заменить моторедуктор ( электродвигатель) стеклоочистителя на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Микромоторедуктор ваз 2110

Серийный микромоторедуктор ваз 2110 нашел свое применение в системе отопления этого автомобиля. Такой моторедуктор печки ваз 2110, фото которого представлено в Сети, отвечает за регулирование температуры воздуха, которую создает система отопления для прогрева салона, двигателя, лобового и кормового стекла. Существует несколько модификаций таких изделий, которые устанавливались на одну и ту же марку автомобиля, поэтому следует изучить инструкцию моторедуктора отопителя 2110, чертеж к нему и визуально сравнить новую деталь со старой, демонтированной, на предмет схожести. Только после этого следует его устанавливать, взамен вышедшего из строя.

Фото моторедуктора отопителя 2110

Основная причина, по которой определяется поломка данной детали – отсутствие регулировки температуры воздуха электроотопителем автомобиля. Проверка работоспособности данного микромоторедуктора привода заслонки ваз 2110 состоит в необходимости подачи на электроэнергии от аккумулятора (12 В) на его двигатель в среднем положении отопителя. Заодно проверяется и работа контроллера, выход из строя которого тоже покажет отсутствие регулирования температуры воздуха.

Мотор стеклоочистителя ВАЗ-2110, 2170, 1118, 2123, вал 12 мм, передний, 2110-3730000, 842.3730

Бренд	HQ-mech
Кат N	HQ-842-30
OEM N	842.3730, 2110-3730000
Применяемость	ВАЗ 2110, 1118, 2170, 2123
Артикул	4603741761153
Наименование	Моторедуктор стеклоочистителя ВАЗ 2110-3730000, вал 12мм, передний
Ед. измерения	шт
Количество в упаковке	1
Кратность отгрузки	12
Цена с НДС	1250
Группа	Автозапчасти
Длина, мм	208
Ширина, мм	98
Высота, мм	82
Масса единицы	1.19
Страна происхождения товара	Китай
Сертификат	RU C-CN.AD75.B.01105

Показать все характеристики Сегодня на рынке автозапчастей России, Беларуси и других государств Таможенного Союза предлагается несколько десятков, а то и сотен моторов в сборе с редуктором различных производителей — начиная от поставщиков на конвейер АвтоВАЗ, до совсем неизвестных торговых марок. При этом богатом выборе разница в цене автомобильного моторедуктора может быть очень существенной. Как дешево отремонтировать «дворники» в машине? Как не нарваться на подделку и купить хороший «Мотор стеклоочистителя ВАЗ-2110, 2170, 1118, 2123, вал 12 мм, передний, 2110-3730000, 842.3730»

? Как выбрать действительно качественную запасную часть ремонта для трапеции стеклоочистителя, которая будет служить надежно и долго?Как не переплатить и получить деталь с оптимальным соотношением «цена-качество»? Все просто! Покупайте автозапчаститорговой марки «HQ-mech» в ООО «Вистасервис».Почему именно у нас?

• Опыт производства автозапчастей и продаж более 10 лет
• Работа только с проверенными заводами и использование только качественных материалов и сырья (мы размещаем заказы на производство электромоторов стеклоочистителей на заводах, ориентированных на европейский рынок автозапчастей и производителей известных европейских брендов)
• Все моторедукторы имеют фирменную гарантию 1 год от производителя
• Использование современного высокотехнологичного оборудования при производстве и обязательный контроль качества на производстве
• Применение надежных композитных материалов при производстве шестерен редуктора
• Надежная работа при высоких нагрузках в условиях обильных снегопадов
• И САМОЕ ГЛАВНОЕ : мы размещаем заказы, импортируем в Россию и продаем автомобильные запчасти без посредников.

Источник

Мотор-редуктор стеклоочистителя | Junyuan Auto Parts

Мотор-редуктор стеклоочистителя

Выступая в качестве профессионального производителя мотор-редукторов стеклоочистителей для автомобилей, мы гарантируем изготовление автокомпонентов в строгом соответствии с оригинальными изделиями. Испытания качества продукции проводились надежными китайскими службами контроля качества, при этом продукция также прошла зарубежную сертификацию.

Характеристика 1. Мотор-редуктор стеклоочистителя характеризуется чистой и гладкой поверхностью без царапин, деформаций, повреждений и прочих дефектов. Элементы соединения хорошо затянуты, не допуская расшатывания. 2. Рабочие параметры идут в соответствиис национальными и международными OEM-стандартами. 3. Многолетний опыт производства электродвигателей и мотор-редукторов. Экспорт продукции на российский рынок: 6 лет. Годовой объем экспорта: 15 0000 единиц стеклоочистителей. 4. Качество продукции отвечает требованиям Китайского национального стандарта QC/T29090-92 «Технические требования к мотор-редукторам стеклоочистителей автомобилей». 5. Сертификация продукции по Государственному стандарту России (ГОСТ).

6. Сотрудничество с российским ОАО «Автоком» – одним из поставщиков АвтоВАЗа.

Прочие особенности Годовой объем производства продукции данной серии: 30 0000 шт/мес. Гарантированная поставка: 30000 штмес Гарантийный срок: 24 месяца

Технические данные мотор-редукторов приводов стеклоочистителей

Мотор-редуктор стеклоочистителя 1

Мотор-редуктор привода стеклоочистителя ВАЗ 2101-2107, ВАЗ 2121, ВАЗ 1111 (МЭ 241, 21010-3730000-00)

Номер изделия	JY001
Номер по каталогу
OEM-номер	МЭ 241
OE-номер	21010-3730000-00
Модель	ВАЗ 2101-2107, ВАЗ 2121, ВАЗ 1111
Напряжение	12 В
Мощность	6 Вт

Мотор-редуктор привода стеклоочистителя ВАЗ 2108, ВАЗ 2109, ВАЗ 2115, Москвич (АЗЛК) 2141, ИЖ-2126; ГАЗ 2410, ГАЗ 3102, ГАЗ 31029, ГАЗ 3110, 3302,УАЗ 3160, 3163 (171.3730 ,176.3730, 2108-3730000)

Артикул: МЭ241 , артикулы доп.: 2103-3730000

Код для заказа: 001655

• С этим товаром покупают
• показать еще

Моторедуктор МЭ 241 Номинальное напряжение –12 В Номинальная мощность – 6 Вт Максимальный ток – 2,8 А Номинальная частота вращения – 60 мин -1 Масса – 1,24 кг

Применяемость: ВАЗ-2101. 07, -2121, -1111 Использована информация: ОАО «КЗАЭ»

Покупают аналоги

Легковые автомобили / ВАЗ / ВАЗ-21021 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2102-4/stekloochistitel-16/#part4830″>Мотор-редукторОкно ветровое и заднее / Стеклоочиститель

• Легковые автомобили / ВАЗ / ВАЗ-21042 чертежа
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/stekloochistitel-15/#part10000820″>Мотор-редукторОкно ветровое и заднее / Стеклоочиститель
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/osveshenie_zadnee-153/#part15377″>Мотор-редукторЭлектрооборудование / Освещение заднее
• Легковые автомобили / ВАЗ / ВАЗ-21061 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2106-7/stekloochistitel-12/#part18837″>Мотор-редукторОкно ветровое и заднее / Стеклоочиститель
• Легковые автомобили / ВАЗ / ВАЗ-21211 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2121-13/stekloochistitel-11/#part57725″>Мотор-редукторОкно ветровое и заднее / Стеклоочиститель
• Легковые автомобили / ВАЗ / ВАЗ-212131 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21213-731/stekloochistitel_peredniiy-14/#part2008327″>Мотор-редукторОкно ветровое и заднее / Стеклоочиститель передний
• Легковые автомобили / ВАЗ / ВАЗ-21011 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2101-3/stekloochistitel-16/#part346″>Мотор-редукторОкно ветровое и заднее / Стеклоочиститель
• Легковые автомобили / ВАЗ / ВАЗ-21031 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2103-106/stekloochistitel-12/#part9166″>Мотор-редукторОкно ветровое и заднее / Стеклоочиститель
• Легковые автомобили / ВАЗ / ВАЗ-21052 чертежа
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2105-6/stekloochistitel-15/#part10000821″>Мотор-редукторОкно ветровое и заднее / Стеклоочиститель
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2105-6/osveshenie_zadnee-153/#part18483″>Мотор-редукторЭлектрооборудование / Освещение заднее
• Легковые автомобили / ВАЗ / ВАЗ-21071 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-8/stekloochistitel-14/#part22209″>Мотор-редукторОкно ветровое и заднее / Стеклоочиститель
• Легковые автомобили / ВАЗ / ВАЗ-21311 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2131-73/stekloochistitel_peredniiy-14/#part61074″>Мотор-редукторОкно ветровое и заднее / Стеклоочиститель передний
• Легковые автомобили / ВАЗ / ВАЗ-21213-214i1 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21213_214i-1240/stekloochistiteli-276/#part2991590″>Мотор-редукторЭлектрооборудование / Стеклоочистители Для этого товара еще нет обзоров.

Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

Замена дворников

Для первой успешной замены рекомендуется рассмотреть виды стеклоочистителей. Следуя подробной инструкции, работы выполняются в течение получаса.

Замена моторчика стеклоочистителя ваз 2110

Сначала нужно рассмотреть старые щётки. Можно попытаться достать их из рычажков.
Зачастую установлены специальные пружины, которые дают возможность отогнуть эти рычажки.Далее нужно выявить, каким образом щетка крепится на рычажке (могут использоваться шурупы, иголки или зажимы).

Линейкой или, к примеру, рулеткой замеряется длина этих щеток.Требуемые инструменты для замены:

• круглоносые плоскогубцы;
• отвёртки в наборе;
• бумажные салфетки и полотенце небольших размеров.

Необходимые материалы для выполнения работ:

• набор новых щёток;
• специальная жидкость для стекла.

Требуемые материалы можно купить в магазинах, специализирующихся на реализации запасных автозапчастей.

Если машина выпущена раньше, для неё найти щётки почти не возможно. Единственное, что получится сделать, так это сменить только резиновую часть, прикреплённую на тонкую основу из металла.

Замену щеток рекомендуется выполнять в такой последовательности:

• для нормального доступа к стеклоочистителю автомобиль нужно поставить на парковку;
• стеклоочистители лобового стекла должны быть закреплены в том положении, чтобы обеспечивался беспрепятственный доступ к каждой щетке;
• в некоторых определённых марках машин стеклоочистители утоплены заподлицо, поэтому нужно прочитать инструкцию по их замене именно для Ваз 2110;
• на капоте машины, а также вокруг стеклоочистителей нужно расстелить полотенца ненужное одеяло. Такие меры предотвратят разбитие стекла и повреждение покрытия на капоте;
• старая конструкция стеклоочистителей вынимается из крепления.

• на окончании резиновой щетки располагается запорное устройство, которое легко открывается круглоносыми плоскогубцами. Функционирование запорного устройства проверяется несколько раз.
  Нужно сравнить резиновую щетку, зафиксированную на машине с новой щеткой, они должны совпадать. Она снимается из крепления и рычага.
  Вставляется новая щётка, при этом она должна пропускаться сквозь все точки, как и старая конструкция;
• на машинах, выпущенных недавно, установлены Т-образные крепления очистителей стекла, для их снятия необходимо воспользоваться небольшой отвёрткой плоского вида. Купленный агрегат устанавливается путём нажимания на сам рычаг, в результате должен послышаться щелчок;
• иной вид крепежа подразумевает использование шурупов. В подобной ситуации крепление агрегата с щеткой будет осуществляться при помощи одного-двух шурупов.
  Шурупы откручиваются отверткой, прикручивается новая конструкция на рычажок. Закручивать крепёжные шурупы нужно плотно, при этом можно подложить небольшие шайбы;
• примечательна новая Г-образная конструкция крепёжных рычажков. Данный агрегат оснащен закругленным фиксатором, который имеет шарнирное соединение.
  Для монтажа новых щеток не нужны инструменты, достаточно нажать на специальную защелку, немного потянуть на себя щетку и вынуть её из рычага. Чтобы зафиксировать новую конструкцию нужно надавливать на фиксатор до тех пор, пока он не установится на своё место, должен послышаться щелчок.

Когда проведены манипуляции с первой щеткой, пора приступать ко второй, последовательность действий такая же.

Часто становится необходимо, особенно на современных модификациях Ваз 2110 проводить замену моторчика. Именно он отвечает за нормальную работу стеклоочистителей.

Замена мотора для стеклоочистителей на ваз 2110

Замена мотора стеклоочистителя ваз 2110 проводиться может также своими руками. Кроме того, может быть необходима замена механизма стеклоочистителя ваз 2110 или замена рычагов стеклоочистителя ваз 2110.Порой, простая замена привода стеклоочистителя на ваз 2110 приводит к нормальной работе щеток.Как все сделать без ошибок расскажет подробное видео, которого в сети много.
Полезно также в процессе работы использовать фото материалы и картинки, тем более, если все проводится своими руками. Подробная инструкция по замене стеклоочистителей, представленная выше – это возможность неплохо сэкономить, ведь цена на услуги подобного рода в сервисах высокая, а результат не всегда радует владельца автомобиля.
Так же на нашем ресурсе Вы можете узнать о том, как выполняется замена форсунок омывателя.

Двигатель ВАЗ 21114-100026080. Характеристика двигателя ВАЗ 21114.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

ДВС ВАЗ 21114–00 (60 или 90) – Евро 2;

ДВС ВАЗ 21114–20 (50 или 62) – Евро 3;

ДВС ВАЗ 21114-70 (72) – Евро 4.

Особенности двигателя.

Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.

Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.

Принцип работы и предназначение моторчика

Моторчик стеклоочистителя является одним из основных компонентов всей системы. Его предназначение заключается в обеспечении движения щеток по лобовому и заднему стеклу (если речь идет о хетчбеке или универсале). Сам моторчик стеклоочистителя поддерживает работу в нескольких режимах — медленном, прерывистом, и наиболее быстром.

В целом конструкция дворников включает в себя электродвигатель стеклоочистителя с редуктором, узел, который возвращает щетки на место, а также рычаги и сами щетки. Как правило, с щетками функционирует и омывательное устройство, обеспечивающее подачу воды на стекло. Сам моторедуктор стеклоочистителя считается одним из наиболее ненадежных компонентов, который выходит из строя достаточно часто.
