Устройство, принципы работы и обслуживание кпп лада калина

Почему приходится менять КПП на «Калине»

Чаще всего коробку меняют при ее неисправностях. Симптомы такие:

• передачи переключаются с трудом или не переключаются вовсе;
• передачи самопроизвольно выключаются;
• появляются посторонние звуки – вой, вибрации, толчки;
• видны подтеки масла на корпусе трансмиссии.

На «Калине» и «Гранте» использовалась кулисная МКПП 2180, которая впоследствии была основательно доработана и переделана под тросы. Новой модели дали индекс 2181. Переход на тросовую систему помог уменьшить уровень шума, повысить четкость включения передач, но коробка начала выть – частая болезнь этих автомобилей. Доработка была успешной, но первая ревизия не отличалась качеством, и в сторону АвтоВАЗа полетел шквал критики от недовольных владельцев.

КПП «Лада Калина»

Когда компания учла все недостатки и вновь доработала продукт, вышла вторая партия. Качество основательно подтянули, но осадок остался. Главный недостаток механики на этих автомобилях – плохое качество металла, его обработка. Проверка изделий на дефекты делается из рук вон плохо. Часто коробки не выдерживают крутящий момент и ломаются; слизывает шестерни. Основная причина замены 2180 и 2181 – преждевременная поломка либо сильный износ при большом пробеге.

Японский «автомат» довольно надежный, потому проблем с ним нет. «Робот» АвтоВАЗ производит сам, но многие компоненты позаимствованы от известной фирмы ZF. К процессу проектирования подошли и другие компании, потому он получился недорогим и живучим.

Кроме всех этих причин, коробку меняют для спортивной езды. Все, что ставится на «Калину», «Гранту» и «Весту», не выдерживает большой крутящий момент, потому этот узел придется менять.

Масло

С внедрением новой коробки изменилось и количество масла. Так, для КПП ВАЗ-2181 объем масла снизился на 30 %. Изменились и требования к маслу – с минерального «АвтоВАЗ» перешел на синтетические трансмиссионные масла. Это касается и старых моделей КПП, и новых. Производитель заливает масло в КПП и в инструкции пишет, что его хватит на 5 лет или на весь срок работы КПП. Но на самом деле его менять нужно.

Ресурс масла в коробку передач «Калины» составляет примерно 30 тыс. км. В качестве масла в коробку можно подобрать что-нибудь из отечественных трансмиссионных продуктов. Так, отечественные автолюбители неплохо отзываются о продукции «Лукойл» и «Роснефть». Можно приобрести и импортные масла – например от Zic. Коробка скажет за это «спасибо».

Схема МКПП

Трансмиссия необходима для передачи крутящего момента, создаваемого двигателем, на колеса автомобиля. Схема коробки передач «Лады Калины» указана в инструкции по эксплуатации автомобиля.

Схема коробки передач «Лады Калины»

ВАЗ оснастил «Калину» 5-ступенчатой механической коробкой. Внутри нее расположены валы, шестерни передач, синхронизаторы, подшипники.

Схема переключения на коробке передач «Калины» зависит от ее типа и года выпуска автомобиля.

Новые «Калины», в том числе кросс-серии, «Гранты» производились с АКПП от фирмы Jatco.

Валы

Внутри корпуса расположены валы:

• Первичный. Он служит для связи с маховиком двигателя через сцепление. Его еще называют ведущим валом.
• Вторичный, соединенный с главной передачей. Он же – ведомый.

Валы при помощи шестерен вращаются и передают крутящий момент.

Шестерни передач

На первичном и вторичном валу располагаются шестерни. Причем на вторичном валу находится целый блок шестерен разного размера, они жестко закреплены в продольном отношении, что исключает осевое передвижение вдоль вала.

Выбор скоростей осуществляется путем изменения пары зацепляемых шестерен на первичном и вторичном валу.

Синхронизаторы

С помощью синхронизатора удается включать нужную скорость без резких ударов. Они уравновешивают частоту вращения шестерни и вала.

Синхронизатор первой передачи

Синхронизаторы состоят из муфты, которая свободно перемещается по шестерне. Входя в зацепление с блокирующим кольцом на валу, она выравнивает частоту вращения.

Главная передача

Через этот механизм непосредственно передается крутящий момент на колеса. От передаточного числа зависят тяга и характеристики автомобиля. Проще говоря – это обычный понижающий редуктор.

Дифференциал

Дифференциал соединен с главной передачей и расположен внутри коробки. Представляет собой планетарный редуктор, в состав которого входят шестерня полуосей, шестерня главной передачи, корпус и сателлиты.

Дифференциал служит для равномерного распределения крутящего момента по колесам.

Корпус

Если «Калина» используется как городской автомобиль и никаких доработок не претерпела, то вполне достаточно оригинального заводского корпуса механической коробки переключения передач.

Но существуют производители, которые изготавливают такой же картер по размерам, но с усилениями и наплывами. Это делается с целью повысить прочность корпуса. Такой корпус может стоить до 30 тыс. рублей.

Подшипники

Подшипники в коробке передач выполняют функцию опоры для валов, оберегая их от вибраций и больших нагрузок. Также подшипники снижают трение, в результате чего уменьшаются температурные нагрузки.

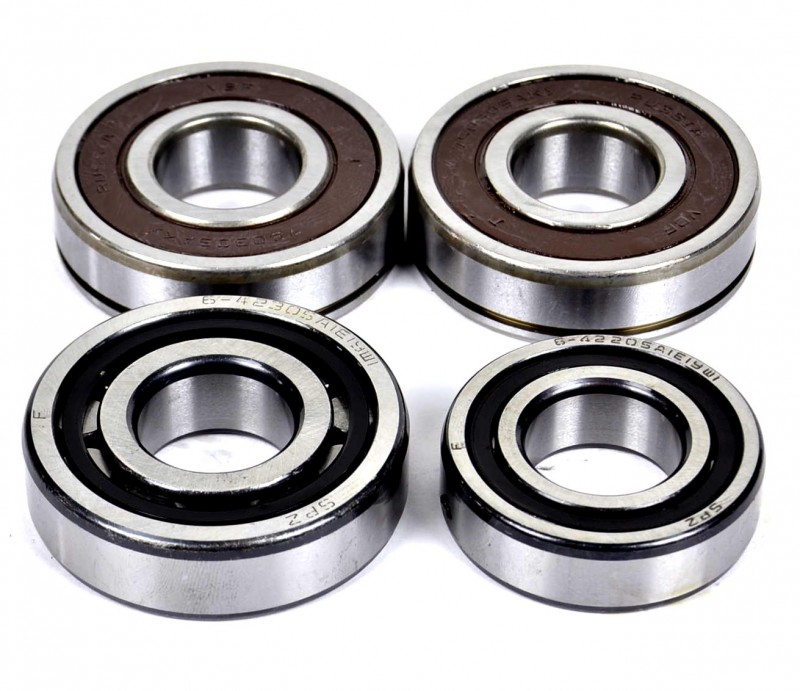

Подшипники КПП

Если коробка начала свистеть или отказывает сцепление, причиной часто становится выведенный из строя подшипник.

Система выбора передач

Узел выбора передач предназначен для передачи усилия с рычага управления переключением скоростей на муфту, которая отвечает за выбор той или иной скорости.

Владельцы Lada Kalina порой сталкиваются с проблемой, когда пропадает скорость, ее просто невозможно нащупать. Обычно все начинается со второй передачи, о ее вылетах ходят легенды среди владельцев АвтоВАЗа. Проблема чаще всего вызвана выходом из строя синхронизатора, вследствие чего могут износиться шестерни передачи.

Чаще всего используется кулисная система жесткого привода штока. В более поздних моделях используется тросовая коробка. Все зависит от схемы КПП «Калины».

МКПП имеет преимущества перед другими коробками. Она меньше по массе и стоимости. Простая конструкция говорит о ее надежности. Обслуживание и ремонт не будут сильно бить по карману, больше возможностей на бездорожье. При поломке на дороге автомобиль можно привезти на буксире, что не скажешь про «автомат».

Какие неисправности могут случится со сцеплением?

Хотя этот список и небольшой, проблем в случае возникновения он может сделать не мало:

• Не включается сцепление – эта неисправность возникает, когда у педали сцепления слишком большой свободный ход. Как правило при включении первой передачи происходит характерный треск со стороны коробки переключения передач. Оставлять без внимания эту проблему не стоит, так как она может привести к ещё большим проблемам уже с самой КПП.
• Пробуксовка сцепления – причина этой неисправности заключается в том, что машина не набирает необходимой скорости при повышении оборотов двигателя. Как правило это наблюдается сначала на высоких оборотах, но после становится заметной и на «низах». Второй симптом – это неприятный запах, который появляется на высоких оборотах двигателя. Если подобная проблема наблюдается, необходимо срочно провести диагностику сцепления.
• Неправильный ход педали сцепления – признаки этой поломки, неравномерный ход педали сцепления, когда педаль в одно время возвращается в исходное положение, а в другое она находится в свободном плавании. Казалось бы, причина кроется в пружине, однако начинать осмотр следует с троса сцепления.
• Рывки автомобиля при нажатии на педаль сцепления – данная неисправность очень серьёзна и вам в срочном порядке следует проверить все соединения и всё сцепление в целом на предмет износа и заметь их.

Работу выполняем с помощником (коробка весит более 30 кг) на смотровой канаве или подъемнике. Сливаем масло из коробки передач. Отсоединяем клемму провода от «минусового вывода аккумуляторной батареи.

Снимаем воздушный фильтр. Снимаем стартер. Выводим поводок троса привода сцепления из паза рычага вилки выключения сцепления. Снимаем левый грязезащитный щиток силового агрегата. Отсоединяем колодки проводов от соленоида блокировки включения передачи заднего хода, от выключателя света заднего хода и датчика скорости.

2. Снимаем крышку картера сцепления. Снимаем правый и левый приводы передних колес (см. «Снятие приводов передних колес »). Отсоединяем тягу управления коробкой передач от хвостовика шарнира штока переключателя передач (см. «Снятие и разборка привода управления коробкой передач »). При снятии двух приводов нужно вместо привода вставить заглушку.

4. Отводим реактивную тягу с кронштейном от коробки передач.

6. Головкой на 13 отворачиваем болт крепления кронштейна катушки зажигания к картеру сцепления.

р ис. 7

7. Головкой «на 19» отворачиваем два верхних болта крепления коробки передач к блоку цилиндров, которые одновременно крепят кронштейн с держателями троса привода дроссельной заслонки и жгута проводов.

Передний болт (по направлению движения автомобиля) короче заднего. Отводим кронштейн с тросом и жгутом проводов от коробки передач.

Ремонт коробки передач Лада Калина

Сравнение короткого и длинного хода

Автолюбители характеризуют разницу вариантов как фантастическую. Ремонт решительно улучшает эргономику. Амплитуда движений ручки переключения передач уменьшается в два-три раза, но растёт усилие на её оголовке. Рост вполне приемлем, так как переключение передач происходит в ненагруженном состоянии при выжатом сцеплении и не требует прикладывания серьёзных усилий.

Некоторые специалисты считают, что увеличение плеча приводит к росту усилий на штоках КПП, к дополнительному износу КПП. Статистического подтверждения этой точки зрения пока нет. К сожалению, невозможно заказать короткоходную конфигурацию на заводе. Её установку надо производить самостоятельно на свой страх и риск. АвтоВАЗ не одобряет таких изменений конструкции «девятки».

Самостоятельная модернизация конструкции, связанная с навариванием рычагов, их удлиняет, и высота расположения ручки КПП над тоннелем увеличивается примерно на 5 см. Такая переделка требует проведения сварочных работ и привлечения опытного специалиста, для которого разрезание рычагов при помощи болгарки, наставка трубой и полосой соответствующего сечения, а также сварка рычагов не представляет трудностей.

Наставка изменяет эргономику, но за счёт уменьшения ходов ручки переключения не воспринимается как ухудшение.

Регулировка

Регулировка кулисы коробки передач ваз 2110

Работу по регулировке рекомендуется проводить вдвоем с напарником. Для этого необходимо подготовить:

• обычный набор инструментов;
• понадобится щетка по металлу – для очистки соединений;
• перчатки х/б;
• на всякий случай купить ремонтный комплект в автомагазине.

• Автомобиль поставить в гараж со смотровой ямой.
• Включить заднюю скорость.

Примечание. Возникают проблемы с включением — тогда включается первая передача.

• Спуститься в смотровую яму.
• Очистить места установленных болтов креплений хомута кулисы с помощью металлической щетки.
• Протереть ветошью, для легкого скручивания.
• Открутить болты.
• Привод крутить влево до упора рычага в пластмассовый фиксатор задней передачи.
• После этого закрутить болты.
• Проверить ход рычага, с включением скоростей.

Кулиса коробки передач ваз 2110 и ее замена

Если ход все равно не соответствует необходимым параметрам, тогда необходимо провести регулировку на нейтралке:

• Установить рычаг в нейтральную зону.
• Привод штока по выбору скоростей провернуть влево, до попадания регулировочного штифта в отверстие штока.
• Снять облицовочную панель с рычага.
• Зафиксировать болтом регулировки.

Кулиса коробки передач на ваз 2110

Настройка хода рычага производится на каждом автомобиле в зависимости привычек автомобилиста. Процедура эта проводится корректировкой размеров кулисы от самого рычага. Нейтральное положение рассчитывается в зависимости от глубины посадки кулисы на кардан вала.

Примечание: после проведенной регулировки остается дребезжащий звук, тогда надо установить пружину для удержания рычага.

Прогрессивное, ускоренное развитие автопромышленности в России, позволяет автолюбителям использовать на старые модели, к которым относятся «десятки», новые усовершенствованные запасные части.

Как вставить «гранату» в КПП

В случае, когда необходимо заменить, например,  сальник привода “Лада Калина”-автомат  необходимо вытащить привод из коробки “Калина”. Описание данного процесса пропустим и остановимся на установке гранаты в КПП. Итак, для того чтобы установить ШРУС в коробку передач, после того, как сальник привода “Лада Калина” АКПП на месте, необходимо:

1. Тщательно очистить привод от песка, грязи и всевозможных отложений. Для этого подойдет растворитель, бензин или что-то наподобии.
2. Перед установкой приводов с ШРУСами в коробку передач рекомендуется заменить стопорное кольцо, находящееся на конце гранаты, для того чтобы избежать самопроизвольного выскакивания привода из полуосевой шестерни КПП, когда автомобиль будет на ходу.
3. Далее хвостовик со шлицами наружной гранаты устанавливается в ступицу, устанавливается упорная шайба и закручивается ступичная гайка до упора, но затягивать с усилием ее не надо.
4. После этого хвостовик со шлицами корпуса внутренней гранаты помещается в сальник внутреннего шарнира, немного проворачивая привод, чтобы шлицы шестерни полуоси и корпуса ШРУСа совпали.
5. Затем рычаг подвески отводится вниз и сильным рывком стойки вместе с поворотным кулаком необходимо запрессовать привод в шестерню полуоси. Понять, что все получилось, можно по характерному щелчку, который свидетельствует о том, что стопорное кольцо село в канавку. Но не будет лишним проверить надежность фиксации всей конструкции. Для этого нужно рукой взяться за кулак стойки и с силой попытаться вытащить гранату из коробки передач. Если привод остается на месте, то вся операция прошла успешно и можно переходить к дальнейшим действиям.

Стопорное кольцо гранаты

Но есть моменты, на которые стоит обратить внимание при сборке:

• Стопорное кольцо, находящееся на конце ШРУСа, должно быть целостным. К тому же, если ставится новое кольцо, его необходимо подбирать по размеру так как бывают случаи, когда оно большего размера чем необходимо.
• При установке привода внутренний ШРУС и сам вал необходимо держать как можно прямее относительно друг друга, так будет легче вгонять его в КПП.
• Если “граната” с трудом входит в КПП можно несильно пристукнуть молоточком по тормозному диску, для облегчения задачи.

Что делать, если ШРУС не заходит в КПП

Бывают случаи, когда ШРУС не полностью садится или не заходит в КПП. Чаще всего это происходит по причине большого стопорного кольца. Чтобы это проверить, необходимо вынуть привод “Калина” из КПП, снять стопорное кольцо и вставить привод обратно. Если все встает на свои места без усилий, то рекомендуется заменить стопорное кольцо на другое, подходящего размера и вставить привод в коробку “Калина”. При этом необходимо выровнять его относительно вала (чем прямее — тем больше шансов на скорейший положительный результат). Для этого может понадобится помощник. Средней силы ударами молотка через подкладку из деревянного бруса или же просто молотком с резиновым наконечником вбивать привод до своеобразного щелчка, который свидетельствует о том, что стопорное кольцо в КПП разомкнулось. Если шлицы сателлита целые и ШРУС попал в них, то ему ничего не должно мешать дойти до конечной точки, где стопорное кольцо засядет в канавке.

Иногда владельцам “Лада Калина” кажется, что правая «граната» не встала на свое место из-за того, что по конструктивным особенностям она имеет небольшой недоход, примерно 5 мм.

Чего делать нельзя

Для того чтобы избежать лишних проблем при эксплуатации “Лада Калина”, существуют некоторые рекомендации:

• Ни в коем случае нельзя использовать поврежденный пыльник ШРУСов, так как через него в “гранату” попадает пыль, грязь и влага. Смешиваясь с внутренней смазкой ШРУСа, последняя теряет свои свойства, в результате чего и происходит быстрый износ этого элемента авто. Это и является частой причиной поломки ШРУСа.
• Также если есть задача снять два шарнира, то, прежде чем выпрессовывать второй вал, на место первого в трансмиссию следует установить, при отсутствии лишней гранаты, обрезок пластиковой трубки диаметром 30-35 мм, а потом и на место второго шарнира. Делается это для того, чтобы не нарушился порядок полуосевых шестерен. Если он нарушен, то приводной вал установить будет затруднительно.
• Сбивать ШРУСы без подкладки на них деревянного бруска или пластичного металла также нельзя. Есть вероятность расколоть корпус “гранаты”.

Также нельзя использовать старое изношенное стопорное кольцо, чтобы внутренняя граната не “выскочила” из трансмиссии.

Процесс разборки и сборки

Коробка передач на Калину перед разборкой промывается водой и устанавливается на стенд. Демонтируют кронштейн подвески мотора и фиксации троса сцепления. Затем снимают заднюю крышку картера. После стопора первичного вала отворачивают гайки и болт фиксации вилки. Шлиц демонтируется с вторичного вала. Шестерню выпрессовывают с первичного вала. С помощью дрели-отвертки отворачивают винты, которые крепят упорную пластину. Следующий этап предусматривает демонтаж установочных колец с валов и подшипников. Если пробки фиксатора отвернуты, тогда демонтируют шарики и пружины фиксаторов, затем снимают картер.

Почему дребезжит рычаг КПП на Калине?

Основная причина возникновения этой проблемы заключается в самой конструкции крепления рычага к тяге. Мягко говоря, выполнена она не идеально, но ее вполне можно исправить минимальными затратами и всего за несколько минут времени.

Итак, сначала нужно задрать вверх кожух рычага, и после этого открутить гайку крепления, что уже показано на фото ниже почти выполненным:

Когда вынули болт, то также извлекаем все шайбы и металлическую втулку. И весь этот блин по частям выглядит следующим образом:

Так вот, причина дребезга заключается в том, что при соединении всей этой конструкции, между деталями возникает маленький зазор, который и является источником сильной вибрации.

Чтобы добиться меньшего зазора, необходимо слегка сточить металлическую втулку, которая как раз и не дает более плотно сжимать эти шайбы. Хочу предупредить, что стачивать нужно очень аккуратно и совсем немного, буквально 1 мм. Если переборщить, то потом рычаг будет ходить с очень большим усилием.

В результате чего после соединения втулки с шайбами в единую конструкцию, как и было показано сначала, получаем картину, когда этот зазор уменьшился:

Я немного напортачил и сточил немного больше, чем надо (о чем я предупреждал выше). В результате при сильной затяжке гайки крепления, рычаг ходит туго при переключении. Но я немного ослабил эту гайку, буквально на пол оборота — откручиваться не должна!

Когда все сделал, завел машину и дал хороших оборотов, и звуков от рычага не было. Но чтобы убедиться окончательно, решил проехаться. Разогнался примерно до 70 км/час на третьей передаче и бросил педаль газа. Раньше при таком раскладе дребезг был просто ужасный, и единственное спасение от этого была рука на рычаге! Теперь же нет ни единого намека на посторонние звуки и вибрацию.

Кто еще не устранил подобный дефект на своей Калине, можете воспользоваться данным советом, только стачивайте втулку минимально. Лучше потом второй раз доработать, чем первый раз все запороть!

Ниже находится материал старой статьи, которая рассказывает о подобной проблеме, но она легко решаема и уже давно в прошлом!

У многих владельцев Лады Калины очень часто возникает следующая проблема: при разгоне, а также при торможении двигателем начинает дребезжать рычаг коробки передач. Подобная проблема возникла и с моей Калиной примерно после 15 000 км эксплуатации.

Сначала эти посторонние звуки меня сильно не раздражали, но с каждым днем дребезжание рычага КПП становилось все сильнее, и честно говоря — не очень-то приятно слушать это каждый день. Решил заняться этим вопросом. Итак, устранение причины может происходить по-разному, в зависимости от сложности проблемы.

К счастью, в моем случае достаточно было поддеть и вынуть верхнюю накладку рычага, на которой выдавлена схема КПП. Лучше поддеть эту крышку тонкой отверткой, чтобы не повредить пластиковые детали. После того, как ее удалось вынуть, обматываем ее внутренний круг тонкой полосочкой изоленты и вставляем обратно. После этого, эта крышка сидит намного плотнее и не издает дребезжания.

Конечно, бывают другие источники посторонних звуков, но у меня все обошлось максимально просто и быстро. На картинке вверху видно, что именно нужно обмотать изолентой.

В этой статье я расскажу о возможных причинах и неисправностях, из-за которых не включается задняя передача на Лада Калина. Также вы узнаете, как найти и устранить неисправность в механизме блокировки задней передачи своими руками.

1. Перед тем как приступать к кардинальным действиям и разборке «всего и вся», проверьте сам рычаг переключения передач, возможно причина в нем. Кулиса и кардан — довольно часто становятся причиной данной поломки. Также могли стереться шлицы или ослабился хомут. В таком случае вам потребуется смотровая яма.
2. Неисправный выжимной подшипник, как вариант. Хотя вряд ли, так как в этом случае все без исключения передачи включались бы с характерным хрустом и с большим усилием.
3. Задний ход может перестать включаться из-за проблем в механизме блокировки задней передачи, для того чтобы подтвердить или опровергнуть это, снимите ручку переключения передач вместе с торпедой между сиденьями и произведите визуальный осмотр.

Особенности коробки передач

Если говорить об особенностях КПП Лада Калина 2, то стоит сказать о соленоиде блокировки. Он был установлен специально для того, чтобы водитель не мог случайно включить заднюю передачу при движении вперед.

Вы не сможете включить заднюю передачу при обрыве электрической сети соленоида или при его выходе из строя. Если вы обнаружили такую неисправность, то нужен ремонт

Но важно добраться до места стоянки автомобиля

Выверните соленоид из коробки, на его место поставьте пробку штокового фиксатора. Ее вы возьмете в специальном ремонтном наборе, каждый водитель должен возить его с собой. Это поможет вам доехать до гаража или добраться до ремонтной мастерской. Ехать нужно аккуратно. Следите за тем, чтобы вместо первой передачи не включилась задняя.

Почему шумит коробка

Шум коробки передач – это один из неприятных моментов в эксплуатации, который связан с особенностями конструкции. Владельцы отмечают шум в КПП «Калины Кросс», «Спорт», хэтчбек, универсал при использовании коробки 2181. Однако шум «Калины» может появиться и на автоматической трансмиссии.

Слишком густое масло

Если шумит коробка на «Ладе Калине» сразу после запуска двигателя, а во время движения шум уменьшается, причина может быть в слишком густом масле. Однако такие жидкости, как, например, 85w90, могут быть лучше 75w80 именно по причине повышенной вязкости, поскольку лучше заполняют зазоры между деталями.

Густота масла влияет на возникновение шумов в коробке

Между тем, слишком густое масло затрудняет работу коробки, особенно при запуске двигателя.

Низкий уровень масла

Одной из причин шума в КПП «Калины Кросс», «Спорт», хэтчбек, универсал как на механической, так и на автоматической трансмиссии, является низкий уровень масла. При этом на АКПП при переключении передач происходят «пинки».

Для устранения можно попробовать долить масло в коробку. Однако проверить его уровень сложно, так как в некоторых моделях нет щупа (на 2181). Открутив пробку маслозаливной горловины, можно примерно определить достаточность масла в трансмиссии – если подтекает, то масла достаточно, если нет – то лучше долить.

В других моделях (2180, “Робот”, АКПП) уровень масла можно проверить с щупом и долить до нужной отметки, при этом только на первых двух процедура проводится на “холодную”.

Изношенные подшипники

На «Калине» 1-го и 2-го поколения шум в коробке может быть от изношенных подшипников первичного и вторичного валов. При замене деталей шум может уменьшиться.

Проверка подшипников коробки

Определить, что причиной шума является подшипник, можно и без диагностики, особенно если речь идет о подшипнике первичного вала. Если шумит универсальная коробка на «Калине» (2180) или другая МКПП при нейтральном положении селектора, то с большей вероятностью это подшипник первичного вала.

Но на нейтралке может шуметь и выжимной подшипник. Если это так, то при выжиме педали сцепления (на МКПП) начинает стучать, греметь или появляются другие подобные звуки. При неисправности подшипника первичного вала, если выжимать педаль сцепления, шум КПП исчезает, а при движении на скорости (1 и 2 передача), то есть при увеличенных оборотах, наоборот, – шум превращается в вой.

Разбитый подшипник вторичного вала дает коробке характерное гудение. При этом шум в КПП «Калины» появляется при разгоне, отпускании сцепления, на 4-й и 5-й передачах.

Это же касается и АКПП.

Поврежден корпус

Гул в коробке появляется по причине повреждения корпуса. Если шумит коробка на «Калине» 1-го и 2-го поколения при свободном переключении скоростей (но при вероятности выпадения некоторых передач) и практическом отсутствии масла в коробке, то вероятность повреждений на корпусе увеличивается. А в случае езды с «сухой» коробкой повышается риск повреждения узла, появления дребезга (от неисправных подшипников).

В масло попала грязь

Шум АКПП на «Калине» может появляться и при попадании грязи в масло коробки. Когда включаются передачи, происходит пробуксовка муфт. Это в большинстве случаев означает засорение сетки фильтра или недостаточный уровень масла.

Если в масло попадает вода, то шум АКПП связан с пробуксовкой. Это происходит по причине вспенивания масла с водой, и образовавшаяся эмульсия забивает фильтр. Исправить это можно устранением протечки (выявить, откуда подтекает вода), промывкой разобранной КПП и новым маслом.

ТРОСОВЫЙ ПРИВОД

На смену приводу переключения передач с одной тягой пришел трос. Ушли неприятные вибрации на рычаге, меньше стали люфты, четче переключения.

Легкие алюминиевые вилки включения передач немецкой снабжены противоизносными башмаками из пластика. Прежние детали отливали из стали, а для снижения износа на отдельные части наносили бронзирующий слой, который со временем истирался и колеровал масло золотистым порошком.

ВАЗ-2181 — первая коробка передач АВТОВАЗа, для которой выполнили компьютерный расчет всех деталей, подвергающихся нагрузкам: картеров, вилок, рычагов и др. Таким образом конструкцию удалось не только оптимизировать, но и сделать надежнее.

1 — рычаги выбора передач;

3 — селекторная решетка;

5 — центральная трехмерная пластина.

Благодарим за помощь в подготовке материала

Михаила Вотинова, Владимира Петунина,

Общества › ВАЗ: Ремонт и Доработка › Блог › Смена обоймы шаровой

опоры рычага КПП Калина автомобиль 1,6 8кл

Бывают шуточка, что инженеры автоваза не умрут собственной гибелью. Все больше и больше, когда берусь за выполнение ремонта, эта шуточка становится что остается сделать нашему клиенту посильнее бывальшиной.

Началось нашему клиенту остается с железного глухого стука в районе мотора на кочках. Поначалу задумывался может что с защитой. Однако не здесь то было. Заехал на яму. А там п?ц. Тяга рычага кпп лежит на глушителе. О как! Оказывается рычаг

кпп держится на обойме, которая резиновая и в 2-ух местах очень узкая для таких нагрузок. Тянем рычак кпп ввысь и достаем весь механизм ввех. Меж железной площадкой и обоймой встречаются пыльник. Потому что у меня обойма развалилась на две части, мне не составило особенного труда всю совокупность разобрать. Не снимайте пыльник с кулисы, он не слезет с него. КАК?! Не имею понятия по образу него это вышло. У меня смена заняла около 2-ух часов.

Приступим к подмене.Нам пригодится:Новенькая обойма шаровой опоры рычага КПП (570 руб)Ключ на 10, 13.Отвертка крестовая.Плоскогубцы с тоненьками концами иначе говоря щипчики.Если конечно трещетка, она очень облегчит работу.Припас терпения.Отсутствие несовершеннолетних вблизи, потому что рамонт калины очень развивает фантазию в сторону нецензуры.

Машину нужно загнать на яму либо на подьемник. Часть работы происходит снизу авто.Нужно снять глушитель, увы не весь. Для этой цели вам снимаем хомут около заднего колеса. Будте аккуратны, когда глушитель разбирается, оттуда высыпается много ржавчины и грязищи. Дальше снимаем глушитель с резинок и отодвигаем в всякую сторону. Дальше выкручиваем два болта на 13, которыми обойма прикручивается к тяге. Снизу что остается сделать нашему клиенту.Увы мне было надо подтянуть еще ручник. Снимаем защиту и подтягиваем. Там впринципе ни чего сложного. Для подтягивания необходимы два ключа на 13.Фото снизу нет, был очень занят процессом.

Дальше идем в салон. В этом вопросе начинается бестселлер. Незнаю как, однако инженерам ваза удается сделать все возможное очень неловко для разбора.
