Гусеничные самоделки мотоблок, минитрактор и другая техника

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Траспортная лента

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм. Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны. Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Автомобильные покрышки

Разделим процесс изготовления на несколько шагов:

• Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
• Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
• Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
• При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру

Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

• Берутся две цепи одинаковых размеров.
• Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
• Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Схема

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.

Варианты из бросовых средств

Даже материалы, уже отслужившие свое, могут стать основой для поделки «Гусеница». Сделать ее своими руками можно из ватных дисков и салфеток, из старого носка и втулок от туалетной бумаги. У каждой такой работы будет собственное лицо, обладающее яркой индивидуальностью.

Из носка

Дети быстро растут, а ставшие ненужными носки и колготки копятся в шкафах. Но из них вполне можно сделать оригинальную игрушку-гусеницу. Помимо отслуживших свой срок текстильных изделий, для работы понадобятся швейные принадлежности, набивка, нити или ленты для декора, готовые глазки.

Порядок работы при изготовлении гусеницы из носков будет таким.

1. Равномерно заполнить заготовку набивкой. Если применяется носок, ничего обрезать не нужно. Его просто нужно наполнить синтепоном, ватой, поролоном, равномерно распределив их.
2. Нитками перетянуть носок, формируя сегменты тела гусеницы. Между этими участками стоит выдерживать равное расстояние. Украсить перетяжки лентами.
3. Декорировать голову гусеницы, пришив на нее глаза, нос, рот.

Из салфеток

Движущаяся гусеничка легко получится из самых простых материалов. Ее делают из зеленой цветной бумаги, трубочки для коктейля, шпажки, зубочистки и 1 белой салфетки. Для соединения пригодится термопистолет. Порядок изготовления поделки такой.

1. Из зеленой бумаги сделать лист. С обратной стороны, по центру приложить шпажку, прижать, создавая рельеф.
2. На трубочку накрутить бумажную салфетку. Закрепить клеем. Затем извлечь основу, аккуратно сдавив заготовку.
3. Отрезать 2 см пластиковой трубочки. Надеть на шпажку.
4. Раскрасить гусеницу черным фломастером. Приклеить ее голову к концу шпажки. Хвост закрепить на отрезке трубочки.
5. Приклеить зеленую пластиковую деталь к краю листа.

Теперь, подергивая деревянную шпажку, можно заставит гусеницу двигаться.

Из ватных дисков

Этот материал используется по аналогии с цветной бумагой — для аппликации. Объемную гусеницу можно изготовить, воспользовавшись мастер-классом с осенними листьями, но заменив природное сырье окрашенными ватными дисками.

Из пластиковых крышек

Здесь ребенку будет не обойтись без помощи взрослых. В крышечках прожигаются или высверливаются отверстия. Затем на шнур собирается гусеница. Между сегментами можно поместить бусинки. Лицо оформляется пластилином.

Из втулок

Оставшиеся от туалетной бумаги или полотенец втулки вполне можно превратить в яркую гусеничку. Обычно такие поделки изготавливают из цветных листов, но, используя вторсырье, можно одновременно дать ребенку урок по развитию творческой фантазии. Втулки достаточно разделить на сегменты в виде колец одинакового размера, окрасить, а затем склеить. Лицо оформляется фломастерами или аппликацией из бумаги, нелишними будут и загнутые картонные усики.

Сборка снегохода.

Для постройки снегоходов очень хорошо подходят двигатели по типу «Лифан», автор решил использовать аналогичный двигатель объёмом 200 кубов на 6,5 лошадиных сил «Sadko GE 200 R».

Этот двигатель идёт уже с понижающим редуктором (½) и центробежным автоматическим сцеплением, которое срабатывает при увеличении оборотов двигателя, что идеально подходит для самодельных, снегоходов, мотоблоков, картов и прочей техники.

На фото двигатель китайского производства «Sadko».

Рама снегохода выполнена из профильной трубы 25 х 25 с толщиной стенки 2 мм.

Гусеница сделана из конвейерной ленты толщиной 3 мм, ширина ленты 300 мм, сама лента была разрезана вдоль пополам по 150 мм.

Траки сделаны из пластиковой водопроводной трубы диаметром 40 мм, толщиной стенки 5 мм. Труба разрезана вдоль.

Траки прикручены к конвейерной ленте болтами М6 с широкой шляпкой, болты закручены гайкой через шайбу и гровер. Края ленты соединены такими же болтами.

Ведущая ось гусеницы.

Ведомая звезда от Минска.

Звёзды для гусеницы от снегохода «Буран», направляющие барабаны самодельные.

Опорная лыжа снимает часть нагрузки с гусеницы, в верху направляющие ролики.

Задняя ось передвигается по раме по направляющей, что позволяет натянуть гусеницу снегохода.

Передняя ось неподвижна.

Ведомая и ведущая звёзды, а также цепь от мотоцикла Минск. Цепная передача с передаточным числом 1 к 3.

Рейка рулевого управления.

Шарниры выполнены с помощью резьбового соединения, гайка и шпилька на М16.

Лыжи взяты от детского снегохода и усилены профильной трубой.

На фото показано как звезда зацепляет трак гусеницы.

Читать также: Многофункциональные деревообрабатывающие станки для дома с рейсмусом

Сидение сделано из фанеры в виде ящика, спереди место для ребёнка, сзади для двух взрослых.

Средняя опорная лыжа.

Техника готова к испытаниям.

Снегоход идёт уверенно с полной загрузкой.

На фото автор самоделки: Евгений Венгловский.

Рекомендую интересное видео автора о сборке гусеничного снегохода и его испытаниях.

Устройства для повышения проходимости

Практически на каждый автомобиль можно установить такое приспособление.

Кроме того, оно легко монтируется и на другие виды транспорта:

• мотоцикл;
• грузовик;
• квадроцикл;
• велосипед.

Американский изобретатель Б. Соден придумал, как установить автогусеницы на инвалидные коляски. Компания Mattracks сумела создать систему, которой оснастили робота «T-1 Battle Unit», показанного в третьем Терминаторе. Конечно, это всего лишь реквизит для создания пиара.

Фирма Mattracks изготавливает 20 каучуковых моделей, которые устанавливаются на внедорожники. В результате такого обновления автомобиль способен преодолеть любое препятствие. Он превращается в настоящий вездеход.

На просторах интернета можно увидеть большое количество переделанных автомобилей, у которых вместо колёс установлены гусеницы. Все эти конструкции сделаны своими руками.

Причём все они имеют характерные отличия.

1. На платформе устанавливают автомобиль. Длинная гусеница подключается к машине с помощью специальных редукторов.
2. Вместо колёс устанавливаются независимые системы, имеющие вид треугольника. После доработки диск колеса становится звёздочкой. Колёса меньшего диаметра крепятся к каркасу треугольной формы.
3. Самым лёгким способом можно назвать вынос приспособления за габариты машины. Для создания одной гусеницы в ленту помещаются передние колёса совместно с несколькими колёсиками меньшего диаметра. Внешний вид такого автомобиля напоминает военный танк.

Самодельная гусеница для снегохода из транспортерной ленты

Уважаемые посетители сайта «Самоделкин друг» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

1. транспортерная лента
2. профтруба прямоугольного сечения
3. болты, гайки, шайбы, гровера
4. арматура

Инструменты

Пошаговый процесс создания гусеницы вездехода своими руками.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.

Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.

Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)

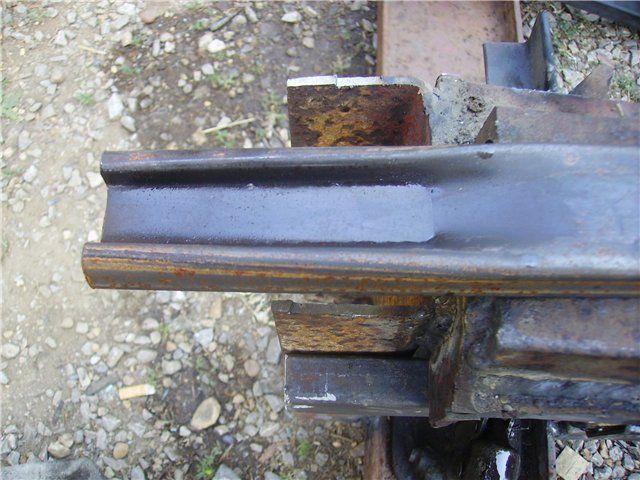

После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом

После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V»

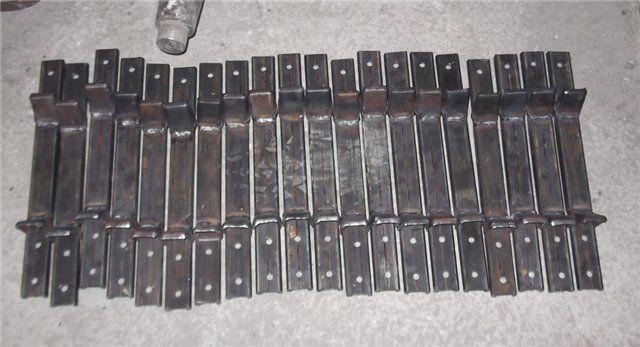

Вообщем такой трак должен получиться.

Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы.

Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.

Траки тоже сверлятся дрелью по 2 отверстия на каждый край.

Далее уже собираем гусеницу в единое целое.

Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Самодельная гусеница для вездехода или снегохода, имеющих небольшой вес, может быть изготовлена на основе простейшей втулочно-роликовой цепи и транспортерной ленты. Да и делать ее очень просто, нет необходимости приобретать специальный инструмент. Для того чтобы такая самодельная гусеница служила дольше, необходимо прошить край транспортерной ленты леской. Шаг — около сантиметра. Эта процедура поможет уберечь ленту от «разлохмачивания». А вот соединять ее в кольцо можно любым приемлемым и доступным для вас способом. Менее надежный — это просто сшить торцы ленты. Чаще всего советуют применить шарнир по типу рояльной петли. А вот толщина ленты зависит от мощности установленного на вездеход двигателя. Показатель от 8 до 10 мм будет уместным, если вы используете мотор от отечественного мотоцикла. Устройство, выполненное подобным способом, хорошо подойдет для эксплуатации на снегоходе. Плюс ко всему подобная самодельная гусеница легко поддается и ремонту, и замене в случае повреждения. Это значительно упрощает процесс эксплуатации вашего изобретения.

Об устройстве

Гусеничные мотоблоки намного меньше распространены, чем их колесные аналоги. Объяснение этому довольно понятное – колесные мотоблоки Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза более приспособлены для вспахивания земельных угодий, т.е. его конструкция наиболее подходящая для работы на земле.

Таким образом, все переделывания колесного мотоблока в гусеничный заключается в дополнительному присоединению по одному колесу с каждой стороны. В результате мы получаем 4-х колесный мотоблок, на который уже можно надевать гусеницы (самодельные или купленные в магазине, например, гусеница Буран).

Дополнительные колеса

Кстати, дополнительные колеса можно сделать съемными, чтобы можно было оперативно превращать его обратно в стандартный мотоблок для работы в огороде. Это можно реализовать путем крепления данных колес к оси, которая уже есть у нас в наличии, через гибкую или жесткую передачу.

Такое решение наиболее целесообразно, ведь отпадает необходимость в приваривании дополнительных креплений.

Что касается устройства таких мотоблоков, то они полностью идентичны колесным мотоблокам:

• Двигатель. В гусеничных моделях используется более мощный 4-тактный движок, у которого присутствует функция блокировки осей.
• Трансмиссия. Редуктор, коробка передач и система сцепления – этот стандартный набор также входит в устройство гусеничных мотоблоков.
• Ходовая часть. Тут, в принципе, все понятно из названия – в конструкции используются гусеницы вместо колесной базы. Как уже говорилось, в случае переделки, к имеющейся паре колес добавляется по одному кату с каждой стороны, на которых уже надевается самодельная гусеница.
• Органы управления. Находятся они на рукоятке управления, включая в себя различные рычаги сцепления, аварийной остановки двигателя и т.д.

Прежде чем приступать к описанию способа самостоятельного изготовлению гусениц, не помешает оценить предложение некоторых специальных магазинов, продающих мотоблоки и сопутствующие к ним материалы. В частности, оценим стоимость некоторых разновидностей гусениц для известных мотоблоков.

Гусеницы для мотоблока Нева

Снегоходные приставки на мотоблок Нева

Так, гусеницы на мотоблок Нева, цена которых составляет порядка 28 тысяч рублей, представляет собой полноценную снегоходную приставку. Отдельно можно приобрести сиденья для водителей, благодаря чему, мотоблок Нева становится похожим на гусеничный минитрактор, пусть и с меньшими рабочими показателями.

Технические данные:

• развиваемая скорость (с мотоблоком Нева) – около 18 км/ч;
• общий вес приставки – 37 кг;
• длина – 100 см;
• ширина – 60 см;
• высота – 34 см;
• число пассажиров – один водитель и один пассажир.

Более подробно о гусеничном приводе для мотоблока Нева смотрите на видео:

Кроме того, в продаже имеется приставка к мотоблоку на гусеницах, предназначенная для присоединения к моделям Агат и Салют. Стоимость ее составляет 25-27 тысяч рублей. В данной конструкции отсутствует возможность присоединения водительского сиденья, что несколько ограничивает возможности данного устройства.

Отличительной их особенностью является возможность управления ими не только с помощью двух рук, следуя за мотоблоком, но и сидя в санях складного типа, которые, правда, нужно приобретать отдельно.

Если учесть, что средняя цена на такие приставки составляет порядка 30 тысяч рублей (плюс цена складных саней – порядка 5 тысяч рублей), можно сказать, что самостоятельное изготовление гусениц является довольно оптимальным выходом для тех, у кого нет возможности тратить лишние денежные средства на приобретение.

статью о том, как сделать сани для снегохода своими руками.

Можно ли сделать своими руками?

ДА конечно можно, почему бы и нет! Ведь их также производят люди. Однако вам нужно будет делать технические изыскания, рассчитывать нагрузку, свариваться треугольник. Искать катки и само полотно (многие делают и старой резины). Как видите не все так просто – хотя нужно отметить реализуемо.

Вот посмотрите, что народ в гараже делает!

Однако желательно своими руками только установить купленные в — ну это если очень сильно хочется или крайняя необходимость. Например, живете вы на крайнем севере, где снег 365 дней в году.

Похожие новости

• Тюнинг BMW 3 | Советский тюнинг
• Как перетянуть руль кожей самому? Подробная инструкция, фото и в…
• Лобовое стекло с подогревом. Какие есть плюсы и минусы

Разновидности

Гусеницы для снегоходной техники могут быть простыми и шипованными, специализированными и универсальными, короткими и длинными.

Конструкция

Конструкционные особенности гусениц могут варьироваться в зависимости от предназначения самой машины.

Так, спортивные снегоходы обычно оснащаются гусеницами двух типов: для асфальта либо для снежной трассы. И в том, и в другом случае изделия спортивного типа являются узкими и укороченными — это позволяет обеспечить максимальную маневренность и хорошую управляемость техники. Высота грунтозацепа спортивных моделей не превышает 0,75 дюйма.

Для туристических машин обычно используются гусеницы, способные обеспечить максимально эффективное соотношение скорости, комфорта, а также проходимости и управляемости. Именно поэтому такие модели имеют средние показатели длины. Высота грунтозацепов в них варьируется в пределах от 1,25 до 2,25 дюйма — выбор конкретной модели зависит от того, в каких условиях вы планируете использовать снегоход. По пересечённой местности на рыхлом снегу лучше использовать грунтозацепы высотой 1,75-2,25 дюйма. Во всех остальных случаях будет достаточно установки невысоких приспособлений.

Особые конструкционные параметры отличают утилитарные снегоходы. Дело в том, что предназначение такой техники — это перевозка тяжелых и габаритных грузов по лесной и труднопреодолимой местности, именно поэтому гусеницы для таких машин должны обеспечивать максимально возможную проходимость. Их оборудуют удлинёнными гусеницами, а ширина таких устройств максимальна (превышает 20 дюймов) — такая особенность позволяет давать минимальное давление снегохода на грунт, машина трогается с места уверенно, без закапывания в снег. У таких моделей высота грунтозацепов варьируется в пределах от 1,5 до 2,25 дюйма.

Довольно специфическими гусеницами оснащаются горные модели — они очень длинные и узкие. Тем самым становится возможным достижение максимальной проходимости, а кроме того, существенно снижается риск переворотов при езде по наклонной дороге. Основной особенностью горных гусениц считается особая конструкция грунтозацепов, высота которых достигает 3 дюймов.

Отдельного внимания заслуживает количество рядов гусениц. Наибольшее распространение получили модели с 4,6 и 8 гусеницами, при этом чем больше их количество, тем выше проходимость техники.

Материалы

Для изготовления гусениц используются резиновые или композитные материалы. Чаще всего в ход идет мягкая резина — она обладает большим количеством преимуществ. У неё «хорошая память», это значит, что она способна восстанавливать форму. Резина имеет свойство сопротивляться механическим повреждениям (различным ударам и скрытым препятствиям), они нередко встречаются при движении по пересеченной местности и горным склонам. Резина мягкого типа, скорее, загнется, чем сломается.

На большой скорости грунтозацепы из мягкой резины складываются — это позволяет создавать сплошную опору, которая уплотняет снег под машиной, тем самым достигается максимальная плавучесть и возникает подъемная сила, выталкивающая машину из снега. Эта характеристика особенно актуальна при передвижениях по глубокому, сухому и мягкому снегу.

А вот для передвижения по слежавшемуся снегу лучше использовать модели из более жесткой резины, это делает движение максимально безопасным.

Виды зацепления

Даже если пользователь планирует ездить по пушистому снегу, то не исключено, что на трассе ему встретятся участки уплотненного снега, равно как и машина может оказаться на участках пушистого сухого снега, приготовившись двигаться по насту. Именно поэтому приходится находить компромисс между жесткой резиной и формой грунтозацепов.

Грунтозацепы, прикреплённые под обратным углом, многократно повышают плавучесть, но при этом не утрачивают технико-эксплуатационных параметров сцепления на твердом насте.

Самые эффективные модели гусениц оснащены пальцами, то есть имеют грунтозацепы в форме цилиндров, — такая конструкция позволяет обеспечить передвижение по рыхлому снегу, а также максимальное сцепление с твёрдым настом.

Какие требуются материалы

Чтобы переделать колёсные модули в гусеницы, требуется мощный двигатель. У него должен быть блок оси. Мощность важна, так как мотоблок ездить техника будет на тяжелых дорогах. Без улучшения получить хорошую маневренность нереально. Базовые стройматериалы, что требуются:

1. Мотоблочный аппарат с коробкой передач, 4-тактным мотором, опцией блока осей.
2. Несколько дополнительных колес, чтобы одевать на них гусеницу.
3. Сами гусеничные приставки.

В зависимости от применяемого при изготовлении стройматериала, могут пригодиться две автопокрышки хорошего диаметра и транспортная лента. Если включить сюда платформу, получится компактный трактор.

На заметку! Дополнительная платформа позволит использовать технику как вездеход при передвижении по заснеженной трассе.

Подбирая стройматериал, чтобы сделать гусеницы на мотоблок своими руками важно принять во внимание, что он не должен быть тяжеловесным. Мотоблочный аппарат не укомплектован мощным движком, он элементарно не справится с тяжелым грузом и, поломается. Гусеничные модули делают из:

Гусеничные модули делают из:

1. Мотоциклетных автошин.
2. Цепочек.
3. Трубок.
4. Ремней.
5. Транспортной ленты в симбиозе с втулкороликовой цепочкой.

Обычно делают приставки для мотоблока из автопокрышек – эти элементы без проблем можно преобразовать. Правильно брать автопокрышки больших грузовиков, учитывая имеющийся протекторный рисунок, форму, ведь рисунок улучшит сцепку с дорогой. Отлично подойдут тракторные покрышки или элементы от других крупных машин.

Протекторный рисунок может обеспечить полноценный контакт и с мокрым грунтом, и с обледеневшей дорогой, с заснеженной трассой. Кроме материалов для гусеничного модуля, для создания полноценного устройства требуется мотоблок с КПП, а также несколько автомобильных колес. Если потребуется закрепляют тележку и, если захочется, даже на полозьях, чтобы возить значительные веса по сугробам.

Особенности разработки гусеничного минитрактора

Самодельный гусеничный минитрактор, используемый в домашних целях, преимущественно имеет колесный ход. Но во время эксплуатации возникают ситуации, когда колесный вариант не справляется с поставленными задачами. Тогда приходится создавать новую версию мини трактора или модернизировать то, что есть.

Самодельный трактор на гусеницах может произвести впечатление неповоротливой, грубой техники.

Самодельные минитрактора — это результат выполнения определенных этапов конструирования. Очередность важна для подгонки одних деталей к другим. Самодельный трактор на гусеницах изготавливается в такой последовательности:

1. Собирается рама.
2. К раме крепятся ведущие колеса и опорные катки.
3. Устанавливается силовой агрегат, коробка передач.
4. Крепятся бортовые тормоза, дифференциал.
5. Соединяются необходимые компоненты с коробкой передач.
6. Монтаж системы управления.
7. Обустраивается водительское место.
8. Сборка гусеничного хода.
9. Крепление гусениц.
10. Самодельный гусеничный трактор на гусеницах проходит испытание, и если нужно, происходит доработка определенных узлов.

Для сборки рамы достаточно иметь по два лонжерона и траверсы. Следует учитывать, что задняя траверса должна быть больше передней. Это регулируется с помощью швеллеров разных размеров.

Чтобы собрать гусеничный трактор своими руками, нужен двигатель. Особых ограничений при выборе мотора нет. Главное — подобрать необходимую мощность. Если на самодельный гусеничный трактор требуется мост, то его можно взять из любой грузовой машины отечественного производства. Все остальные компоненты (коробка передач, система управления, тормоза и т. д.) устанавливаются в порядке, описанном выше.

Гусеница подбирается исходя из предварительных расчетов. Крайне рекомендуется сделать подробные чертежи. Самодельный гусеничный трактор очень сложно создать без точных технических данных.

Мини трактор на гусеницах мало чем отличается от крупных тракторов. Организация основных рабочих узлов у них одинаковая. Отличие лишь в том, что минитрактор на гусеничном ходу имеет упрощенную схему системы поворота. Это нужно учитывать, когда собирается минитрактор своими руками. Процесс поворота коротко можно описать так:

1. Одна полуось тормозится, а вторая получает крутящийся момент;
2. Вокруг остановившейся первой гусеницы вращается вторая.

Выходит, что минитрактор на гусеницах не имеет единого привода. Гусеницы минитрактора не поворачиваются в одном направлении одновременно.

В простейшей конструкции можно использовать колесные катки с шинами от тележки. Обычно колеса подбираются под размер минитрактора. Сама гусеница может быть вырезана из большой шины. Самодельный гусеничный мини трактор проще собирать, если имеются хотя бы самые необходимые крупные инструменты: сварочный аппарат, электролобзик, токарный станок, болгарка.
