Проверка плотности аккумулятора, норма плотности

Как узнать рабочая батарейка или нет?

Ниже приведены несколько вариантов от самых безумных до самых практичных.

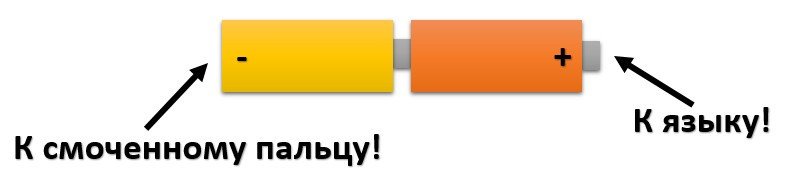

Метод №1. Самый безумный.

Возьмите 2 батарейки и соедините их последовательно, положительный полюс к отрицательному, а отрицательный к положительному. Дальше смочите палец и приложите к нему минусовой конец батарейки. К плюсовому приложите язык. Если будет щипать значит элемент питания рабочий. Но не стоит этим увлекаться.

Метод №2. Будь те внимательны.

Обратите внимание на внешний вид источника питания. Если на одном из полюсов замечена жидкость или окисление — значит батарея не годна. Лучше всего ее отнести в пункт приема

Лучше всего ее отнести в пункт приема.

Значит эта батарейка кончилась, то есть села.

Метод №3. 100% рабочий!

Чтобы узнать работает ли батарея или нет потребуется обычный тестер. Иначе его называют мультиметр. С помощью этого прибора можно замерить количество амперов и напряжение. Подобная информация 100% ответит на вопрос о пригодности.

Нужно провести замеры тока при коротком замыкании. Если он составит меньше 0,3 ампер, то такие элементы считаются негодными. Средними являются с током от 0,3 до 0,7 ампер. Если ток больше 0,7 это очень хорошие батарейки!

Элементы питания типа «АА» можно проверить и с помощью измерения напряжения. Если оно 1,3-1,5 вольта, то в принципе такой элемент годен к эксплуатации.

Метод №4. Проверка электроприборами!

Для этого используются следующие устройства:

• Микро моторчик.
• Лампа накаливания на 1,5-3 вольта.

При хорошем вращении мотора в течение 1-2 минут, батарейку можно считать рабочей. Если двигатель сначала крутится нормально, а потом все медленнее и медленнее, следует отказаться от такой батарейки.

С лампой дела обстоят практически так же. Длительное яркое горение сигнализирует о хорошей работе источника питания. Ну а тусклое и слабое свечение говорит, что элемент уже отработал свое.

Метод №5. Устойчивость.

Данный способ определения рабочая батарейка или нет заключается в следующем:

1. Возьмите элемент питания в руки и поднимите его над ровной поверхностью.
2. Поднятие выполните на высоту от 1-3 сантиметров.
3. После отпустите батарейку.

Если источник питания упадет, значит он является не годным. Тот который будет стоять вполне пригоден к использованию. В момент выполнения этого эксперимента проследите за тем, чтобы руки не тряслись.

Метод не является надежным, так как имеет высокую погрешность. Вполне работоспособная батарея может падать.

Подходит для проверки щелочных или алкалиновых батареек. В них содержится электролит в виде геля. Наличие этого вещества не дает батареи сильно отпрыгивать от поверхности. Когда элемент разряжен, то внутри него гель затвердевает. Это приводит к повышенной прыгучести батареи, и она падает.

Таким образом использую 5 способов проверки вы узнаете рабочая батарейка или нет!

Читайте так же:

Чем и как проверяют плотность электролита в аккумуляторе

Проверять уровень электролита в рабочем растворе, помимо ареометра и мультиметра, можно и самодельным прибором.

Специальное устройство для измерения плотности (ареометр) представляет собой обычную стеклянную трубку, верхняя часть которой заужена и имеет шкалу с делениями. Нижняя часть трубки широкая в ней находится дробь или ртуть, которую засыпают строго определенное количество во время калибровки ареометра. В автомагазинах такой прибор продается в наборе с резиновой «грушей» для забора электролита и мерной колбой, в которой размещен сам ареометр.

Важно знать

Принцип действия прибора основан на законе Архимеда, а плотность электролита определяют по глубине погружения ареометра (объему жидкости, вытесненной им), и весу устройства.

Ареометр для измерения электролита

Прежде чем проверять уровень электролита в автомобильном аккумуляторе, надо учитывать следующие правила:

• батарея должна быть выставлена на ровной поверхности;
• температура аккумулятора должна составить около 20-25 градусов тепла;
• замер уровня плотности производится не в одной, а во всех банках;
• проверка рабочей величины осуществляется не раньше, чем через десять часов с последней поездки либо через три часа после подзарядки;
• аккумуляторную батарею необходимо предварительно зарядить.

Измерение ареометром

Подробнее о том, как для измерения уровня плотности пользоваться ареометром:

1. На отключенном аккумуляторе откручиваются все банки.
2. В одну из банок концом вставляется ареометр, на другом его конце располагается груша, с ее помощью делается забор жидкости. Её в устройстве должно быть столько, чтобы его поплавок свободно болтался в емкости.
3. Производится определение уровня плотности в соответствии с показаниями на шкале тестера. Полученные параметры записываются.
4. Диагностика параметра плотности повторяется для каждой банки. Все полученные параметры сопоставляются с нормированными значениями, указанными в таблице.

Важно знать

Плотность аккумулятора рекомендуется проверять не реже, чем каждые 15-20 тысяч километров пробега.

Таблица: поправка к показаниям ареометра

Температура рабочей жидкости при измерении ее плотности, ºС	Поправка к показаниям, полученным в ходе тестирования ареометром, г/см3
От -55 до -41	-0,05
От -40 до -26	-0,04
От -25 до -11	-0,03
От -10 до +4	-0,02
От +5 до +19	-0,01
От +20 до +30	0,00
От +31 до +45	+0,01
От +46 до +60	+0,02

Как проверить аккумулятор автомобиля мультиметром

Пошаговая инструкция, которая позволит правильно замерить и узнать плотность батареи, выглядит так:

1. Производится сборка измерителя. Для этого к корпусу мультиметра подключаются провода с крокодилами. Сам тестер перед замером переводится в режим «вольтметра».
2. Поворотный переключатель на устройстве переводится в положение 20 В. В результате тестер будет показывать любые параметры ниже этого порога.
3. Затем кабеля соединяются с клеммными выходами аккумулятора — черный контакт идет на отрицательную клемму, красная — на положительную. Если цвет проводов одинаковый, то следует проверить маркировку непосредственно на корпусе мультиметра. На контактах, где кабеля выходят из тестера, должны быть знаки «-» и «+».
4. Производится мониторинг параметра напряжения и полученные данные сравниваются с нормированными. Если батарея заряжена полностью, то рабочий параметр составит 12,7 вольт, соответственно, зарядка устройства не потребуется. В случае, если полученный параметр составил в диапазоне от 12,1 до 12,4 В, то устройство разряжено наполовину, значит, его плотность не соответствует норме. В остальных случаях требуется детальная диагностика аккумулятора и его подзарядка или замена.

Таблица: плотность электролита при проверке мультиметром

Процент заряженности	Плотность электролита, г/см3	Напряжение аккумулятора, В
100%	1,28	12,7
80%	1,245	12,5
60%	1,21	12,3
40%	1,175	12,1
20%	1,14	11,9
0%	1,10	11,7

Измерение плотности электролита самодельным прибором

Принцип замера зимой или летом с помощью самодельного прибора аналогичный, и такой тестер можно соорудить самостоятельно с учетом следующих нюансов:

1. Основным элементом ареометра является поплавок, с помощью которого производится замер.
2. В качестве резервуара можно использовать стеклянную пробирку или другую похожую емкость.
3. В пробирку насыпается пшено или другое сыпучее вещество, также можно использовать кусок свинца или другой грузик.
4. Затем емкость опускается в воду. В месте, где вода будет по уровень, нужно отметить цифру 1, это связано с тем, что данная жидкость имеет плотность 1 г/см3. Затем производится градуировка величин для других растворов с более высокой плотностью.

Как проверить АКБ

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

1. Плохой контакт.
2. Поломка генератора.
3. Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Как проверить аккумулятор мультиметром с отключенным двигателем?

Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.

Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».

Чем и как проверяют плотность электролита в аккумуляторе

Проверять уровень электролита в рабочем растворе, помимо ареометра и мультиметра, можно и самодельным прибором.

Специальное устройство для измерения плотности (ареометр) представляет собой обычную стеклянную трубку, верхняя часть которой заужена и имеет шкалу с делениями. Нижняя часть трубки широкая в ней находится дробь или ртуть, которую засыпают строго определенное количество во время калибровки ареометра. В автомагазинах такой прибор продается в наборе с резиновой «грушей» для забора электролита и мерной колбой, в которой размещен сам ареометр.

Важно знать

Принцип действия прибора основан на законе Архимеда, а плотность электролита определяют по глубине погружения ареометра (объему жидкости, вытесненной им), и весу устройства.

Ареометр для измерения электролита

Прежде чем проверять уровень электролита в автомобильном аккумуляторе, надо учитывать следующие правила:

• батарея должна быть выставлена на ровной поверхности;
• температура аккумулятора должна составить около 20-25 градусов тепла;
• замер уровня плотности производится не в одной, а во всех банках;
• проверка рабочей величины осуществляется не раньше, чем через десять часов с последней поездки либо через три часа после подзарядки;
• аккумуляторную батарею необходимо предварительно зарядить.

Измерение ареометром

Подробнее о том, как для измерения уровня плотности пользоваться ареометром:

1. На отключенном аккумуляторе откручиваются все банки.
2. В одну из банок концом вставляется ареометр, на другом его конце располагается груша, с ее помощью делается забор жидкости. Её в устройстве должно быть столько, чтобы его поплавок свободно болтался в емкости.
3. Производится определение уровня плотности в соответствии с показаниями на шкале тестера. Полученные параметры записываются.
4. Диагностика параметра плотности повторяется для каждой банки. Все полученные параметры сопоставляются с нормированными значениями, указанными в таблице.

Важно знать

Плотность аккумулятора рекомендуется проверять не реже, чем каждые 15-20 тысяч километров пробега.

Таблица: поправка к показаниям ареометра

Температура рабочей жидкости при измерении ее плотности, ºС	Поправка к показаниям, полученным в ходе тестирования ареометром, г/см3
От -55 до -41	-0,05
От -40 до -26	-0,04
От -25 до -11	-0,03
От -10 до +4	-0,02
От +5 до +19	-0,01
От +20 до +30	0,00
От +31 до +45	+0,01
От +46 до +60	+0,02

Как проверить аккумулятор автомобиля мультиметром

Пошаговая инструкция, которая позволит правильно замерить и узнать плотность батареи, выглядит так:

1. Производится сборка измерителя. Для этого к корпусу мультиметра подключаются провода с крокодилами. Сам тестер перед замером переводится в режим «вольтметра».
2. Поворотный переключатель на устройстве переводится в положение 20 В. В результате тестер будет показывать любые параметры ниже этого порога.
3. Затем кабеля соединяются с клеммными выходами аккумулятора — черный контакт идет на отрицательную клемму, красная — на положительную. Если цвет проводов одинаковый, то следует проверить маркировку непосредственно на корпусе мультиметра. На контактах, где кабеля выходят из тестера, должны быть знаки «-» и «+».
4. Производится мониторинг параметра напряжения и полученные данные сравниваются с нормированными. Если батарея заряжена полностью, то рабочий параметр составит 12,7 вольт, соответственно, зарядка устройства не потребуется. В случае, если полученный параметр составил в диапазоне от 12,1 до 12,4 В, то устройство разряжено наполовину, значит, его плотность не соответствует норме. В остальных случаях требуется детальная диагностика аккумулятора и его подзарядка или замена.

Таблица: плотность электролита при проверке мультиметром

Процент заряженности	Плотность электролита, г/см3	Напряжение аккумулятора, В
100%	1,28	12,7
80%	1,245	12,5
60%	1,21	12,3
40%	1,175	12,1
20%	1,14	11,9
0%	1,10	11,7

Измерение плотности электролита самодельным прибором

Принцип замера зимой или летом с помощью самодельного прибора аналогичный, и такой тестер можно соорудить самостоятельно с учетом следующих нюансов:

1. Основным элементом ареометра является поплавок, с помощью которого производится замер.
2. В качестве резервуара можно использовать стеклянную пробирку или другую похожую емкость.
3. В пробирку насыпается пшено или другое сыпучее вещество, также можно использовать кусок свинца или другой грузик.
4. Затем емкость опускается в воду. В месте, где вода будет по уровень, нужно отметить цифру 1, это связано с тем, что данная жидкость имеет плотность 1 г/см3. Затем производится градуировка величин для других растворов с более высокой плотностью.

Подготовительные работы перед проверкой уровня и плотности

Перед тем как в домашних условиях определять плотность с помощью специального прибора, нужно иметь в виду, что:

1. Аккумулятор (АКБ) авто проверяется с использованием очков для защиты глаз и резиновых перчаток. Раствор электролита — агрессивная кислота, которая вызывает ожоги при попадании на тело.
2. Уровень плотности аккумуляторной батареи машины должен измеряться после визуальной проверки устройства.
3. Производится очистка клемм аккумулятора от окислений и загрязнений. Необходимо воспользоваться специальной железной щеткой или мелкозернистой наждачной бумагой.
4. Прежде чем померить значение плотности жидкости в автомобильной батарее, надо убедиться в наличии электролита в банках. Если объем вещества снижен, потребуется добавить в устройство дистиллированную воду.
5. При необходимости осуществляется демонтаж аккумулятора. От устройства отключаются клеммы и производится демонтаж фиксирующей пластины.
6. Перед отключением аккумулятора в автомобиле деактивируется система зажигания, предварительно отключается работа электрооборудования и приборов.
7. Батарею протирают влажной и чистой тряпкой, чтобы не допустить попадания пыли в банки с электролитом.

Видео: как снять аккумулятор с автомобиля

Канал «Аккумуляторщик» в своем видеоролике подробно рассказал о нюансах демонтажа аккумуляторной батареи с автомобиля и отключения этого устройства.

Это интересно: Как проверить аккумулятор автомобиля на работоспособность с помощью мультиметра

Аккумулятор сел в пути

Бывают такие моменты, когда сел в дороге аккумулятор, а ехать нужно, что делать в таком случае? Одним из более известных методов считается подзарядка с другого автомобиля. В двух машинах зажигание должно быть исключено. Провод включите сначала в положительную клемму незаряженного аккумулятора, другой его конец — в клемму донора. Подобным методом подсоедините и другой провод. Запустите мотор донора, и пусть он потрудится на оборотах в протяжение 20 минут. Пытайтесь включить уже после этого мотор своего автомобиля.

Кабелей для зарядки может и не быть, или этот способ не подействует. В таком случае, несомненно, поможет буксировка машины (этот метод предназначен только для модификаций с ручной коробкой). Буксировочным тросом необходимо зафиксировать оба авто и начать движение. Подключите другую передачу и выкручивайте сцепление. Затем необходимо стремительно прекратить сцепление и надавить на педаль газа. Как только машина заведётся, нужно дать время потрудиться двигателю, чтобы аккумуляторная батарея зарядилась от генератора.

Варианты подъёма плотности АКБ

Ответ на вопрос, как повысить плотность электролита в аккумуляторе, прямолинейно зависит от причин возникновения прецедента и критичности снижения показателей. Если источник питания имеет явные повреждения, трещины и сколы, возможность восстановить его работоспособность минимальная, потому профессионалы рекомендуют не тратить время и деньги, купить новый агрегат. В ситуации, когда снижение плотности минимальное, дефектов на устройстве нет, критерии жидкости соответствуют норме, можно попробовать восстановить концентрацию раствора посредством специфической подзарядки устройства, с выполнением последовательных шагов:

1. Осуществить зарядку агрегата слабым током до предельного максимума.
2. Оставить устройство отстояться на период, не менее двенадцати часов.
3. Повторить процедуру, заряжая АКБ под напряжением 14,6 вольта, током до двух ампер.
4. После отстаивания аккумулятора произвести контрольный замер показателей.

Систематическое выполнение такой процедуры позволяет увеличивать плотность батареи до нормальных значений, при отклонениях всего на несколько сотых единиц. Критические отклонения от нормы или расхождения, сопровождающиеся параллельным снижением количества раствора в сотах, предусматривает более радикальные варианты решения проблемы. Если первый вариант корректировки не актуален, его применение не позволяет добиться рабочих показателей, применяют метод добавки электролита. Для проведения процедуры надо иметь аэрометр, грушу для отбора субстанции, мерную ёмкость и резервуар для отработанного раствора, корректирующий электролит и дистиллированную воду.

Процедура проводится согласно следующему инструктажу:

1. С резервуара, в котором плотность ниже стандартной, отбирается раствор: чем больше, тем лучше. Производиться замер объёма отобранной жидкости, путём её залива в мерный резервуар.
2. В банку аккумулятора добавляется новый электролит, объём которого должен равняться половине изъятой жидкости. Батарею необходимо аккуратно пошатать из бока вбок, избегая сильных наклонов, чтобы новый раствор перемешался с остатками жидкости.
3. Измерить показатели. При потребности добавить ещё раз электролит в размере, эквивалентному четвёртой доли откачанной жидкости.
4. Процедуру повторять до тех пор, пока коэффициенты не будут соответствовать стандарту, после чего недостаток жидкости восполняется дистиллированной водой.
5. Аналогичные действия производятся со всеми сотами батареи.

После этих процедур аккумулятор оставляется на период не менее двух часов для отстоя, чтобы растворы в резервуарах стали однородными и ещё раз осуществляются замеры. Бывает так, что после контрольного замера исполнитель диагностирует расхождение плотности в сотах, превышающее сотую долю грамма на сантиметр кубический. Такая ситуация недопустима, требует поиска решения дилеммы, как выровнять плотность электролита в банках аккумулятора.

Выравнивают показатели посредством выпрямленного тока, номиналом ниже в два, а то и три раза ниже стандартного.  Ответ на вопрос, как увеличить плотность в аккумуляторе, когда её показатели предельно низкие, не достигают критического норматива 1,18 или же электролит в секциях имеет явные визуальные недочёты, предусматривает выполнение процедуры по абсолютному обновлению жидкости АКБ. Для восстановления работоспособности устройства потребуется провести следующие манипуляции:

1. Удалить жидкость из всех банок посредством груши, насколько это технически возможно.
2. Закрыть пробки банок и поставить устройство так, чтобы появился доступ ко дну батареи, не переворачивая её.
3. Просверлить в дне каждого резервуара небольшой проём, предварительно поставив под АКБ ёмкость для отработки.
4. Открутить крышки банок и основательно очистить резервуары, путём сквозного пролива дистиллированной воды.
5. Запаять дырки на основании посредством материала, устойчивого по отношению к кислоте.
6. Заполнять банки, согласно описанному выше регламенту.

Правильно выполненные процедуры, при отсутствии механических повреждений на устройстве и целостности пластин, позволят продлить эксплуатационный период АКБ на несколько лет.

Контроль степени заряда аккумулятора

Контроль плотности удобен тем, что позволяет оценить состояние каждой банки аккумуляторной батареи. Но ареометр есть не у всех, да и в необслуживаемых аккумуляторах этот метод неприменим. Зная характеристики свинцово-кислотного аккумулятора, можно грубо оценить его заряженность и вольтметром – без нагрузки его показания должны быть в пределах 12,8-13,2 В, поскольку в 12-вольтовом аккумуляторе 6 последовательно соединенных банок, а при полном заряде каждая имеет напряжение на выводах в 2,2-2,4 В. Разряженным же аккумулятор считается, если напряжение на банке падает ниже 2,03 В (то есть 12,18 В в сумме).

Видео: Проверка заряда аккумулятора нагрузочной вилкой

Грубость же этого способа оценки состоит в том, что суммируется напряжение на всех банках независимо от их состояния. Например, если пять из шести банок полностью исправны и заряжены, а в шестой произошло замыкание, то на вольтметре мы увидим 10,75В – казалось бы, аккумулятор находится в глубоком разряде, но попытки зарядить его приведут лишь к «выкипанию» электролита в исправных банках.

Но даже если напряжение на выводах в норме – не факт, что аккумулятор окажется способным отдавать нужный ток. Для контроля токоотдачи применяются нагрузочные приборы – в простейшем случае это обычная нагрузочная вилка, состоящая из мощного резистора низкого сопротивления и вольтметра, наиболее сложные приборы (применяемые, в частности, в дилерских автотехцентрах) имеют встроенные электронные схемы, по падению напряжения на менее мощной нагрузке исходя из заранее введенной номинальной емкости определяющие состояние аккумулятора. Поскольку цена таких приборов делает их покупку для рядового автомобилиста неоправданной (в частности, АКБ-тестер Micro 568 стоит около 16 тысяч рублей), остановимся на нагрузочных вилках традиционной конструкции.

Подключив клеммы вилки к аккумулятору, можно увидеть напряжение на нем – опираясь на указанные выше значения, можно грубо определить его степень заряженности, на многих приборах для удобства нанесены цветовые обозначения (зеленый/желтый/красный диапазон). Нажав на тумблер или кнопку на корпусе, мы подключаем к аккумулятору нагрузку, сопротивление которой составляет десятые доли ома – тем самым она имитирует включение стартера с мощностью около киловатта. В этот момент напряжение на клеммах резко упадет и начнет снижаться еще сильнее. Исправным аккумулятор можно считать, если включение нагрузки не вызывает падения напряжения более чем на 2 вольта (для обычно используемых АКБ на 55-65 А*ч, чем больше емкость – тем меньше должна быть просадка), а дальнейшее снижение напряжения происходит медленно и плавно. Резкое падение напряжения – явный указатель на то, что батарея уже не в силах отдать высокий ток, а его быстрое снижение в течении нескольких секунд означает значительное падение емкости аккумулятора.

Можно ли проверить уровень и плотность электролита в необслуживаемом аккумуляторе

Проверить уровень и плотность электролита в необслуживаемом аккумуляторе — по специальным индикаторам, которыми оснащены батареи. Такие метки изменяют свой цвет в зависимости от плотности и степени заряда электролита. Чтобы осуществить такую проверку, необходимо найти на корпусе индикатор, очистить от пыли и грязи и оценить его цвет.

Затем следует сравнить показания индикатора со шкалой соответствия, при этом, как правило:

• зеленый цвет указывает на то, что с аккумулятором все в порядке, уровень электролита и заряд в норме;
• белый — сообщает о слабом заряде и необходимости подключить зарядное устройство;
• если же индикатор красного цвета, то это значит, что кислотность электролита повысилась, а уровень воды понизился.

Шкала индикаторов на аккумуляторе

Проверить уровень и плотности рабочего раствора на аккумуляторах без индикатора можно, следуя такому алгоритму:

1. С краю, на крышке с помощью дрели и отверстия небольшого диаметра просверливается шесть небольших отверстий. Через них пользователь сможет получить доступ к каждой банке, поэтому расстояние между ними должно быть соответствующее. Перед сверлением автовладелец должен протереть аккумулятор.
2. Визуально производится проверка уровня жидкости и ее добавление при необходимости. Для восполнения объема применяется дистиллированная вода. Используя ареометр, выполняется диагностика плотности рабочего раствора.
3. После проведения проверок пользователю потребуется восстановить герметичность. Для этого можно использовать силиконовый герметик или холодную сварку. Для того, чтобы при выполнении задачи материал не попал внутрь батареи, следует выпрямить часть пластика, продавленного при изготовлении отверстия. Это можно сделать с помощью самодельного металлического крюка.

Важно знать

Если корпус аккумуляторной батареи поврежден, на устройство больше не будет распространяться гарантия. Если в ходе выполнения пользователь допустит ошибку, то ресурс эксплуатации будет снижен. К примеру, грязь, попавшая в банки, снизит срок службы и разрушит пластины, установленные внутри.

Устройство аккумулятора

В целом описать устройство аккумулятора можно следующим образом:

• Корпус из инертного пластика, устойчивого к агрессивным воздействиям электролита.
• Внутри корпуса располагается некоторое количество герметичных модулей, называемых банками, обычно их шесть, соединенных между собой плюсовой и минусовой шинами. По своей сути, каждая банка — это небольшой аккумулятор, а АКБ их блок, собирающий и выдающий их общее напряжение.
• В каждой банке находятся пакеты, которые состоят из последовательно отделенных диэлектрическими разделителями катода и анода, обычно из свинцово-кальциевого сплава, которые залиты электролитом.
• На крышке находятся газоотводное отверстие, ручки для переноски, клеммы. В случае обслуживаемого аккумулятора заливные отверстия, закрытые пробками. Необслуживаемого — только глазок индикатора уровня электролита.

Как проверить аккумулятор мультиметром

Мультиметр – это один из самых популярных и доступных приборов для измерения различных электрических параметров. Проверить аккумулятор мультиметром можно на уровень разряженности батареи и на наличие в ней утечек тока.

Если во время осмотра аккумуляторной батареи на её поверхности были обнаружены потёки электролита, значит, скорее всего, через них происходит утечка тока, приводящая к быстрому саморазряду. Проверить аккумулятор на утечку тока при помощи мультиметра очень просто:

1. Переключите мультиметр в режим вольтметра (измерение постоянного напряжения до 20 Вольт);
2. Красный щуп мультиметра (плюсовой) соедините с плюсовой клеммой аккумулятора, а контактом черного щупа медленно проведите по корпусу батареи в местах потёков электролита или других загрязнений.
3. При наличии утечек тока вы увидите на экране мультиметра показания напряжения, которые будут больше нуля.

Даже если показания мультиметра говорят о том, что утечек электрического тока нет, то потёки электролита и другие загрязнения всё равно следует устранить при помощи ветоши, смоченной в 6% содовом растворе (одна столовая ложка соды на стакан теплой воды).

Для проверки мультиметром уровня разряда аккумулятора автомобиля нужно, как и в предыдущем случае, включить его в режим измерения постоянного напряжения с пределом до 20 Вольт, и измерить напряжение на клеммах АКБ.

В таблице ниже приведены значения зависимости напряжения на клеммах аккумулятора без нагрузки от его степени заряда:

Показания вольтметра без нагрузки	>12,7 В	12,5 В	12,3 В	12,1 В	3
Заливаемого	В полностью заряженной батарее
Очень холодная зона (от -50 °С до -30 °С)	1,27	1,29
Холодная зона (от -30 °С до -15 °С)	1,26	1,28
Умеренная зона (от -15 °С до -4 °С)	1,24	1,26
Жаркая зона (от -15 °С до +4 °С)	1,22	1,24
Тёплая влажная зона (от +4 °С до +6 °С)	1,20	1,22

Принято считать, что для России нормальная плотность электролита в аккумуляторе автомобиля составляет 1,27 г/см 3 .

Понижение плотности электролита на 0,01 г/см 3 от нормы соответствует его разряженности (потере ёмкости) примерно на 5-6%. Таким образом, если ареометр покажет, что замеряемая плотность электролита равна, к примеру, 1,22 г/см 3 , то это означает, что аккумулятор разряжен на 25-30%.

Как пользоваться ареометром

Пользоваться прибором очень легко. Чтобы определить необходимый параметр, поплавок помещают в емкость с раствором. Он должен успокоиться, что даст максимально точный показатель.

В случае работы с опасными жидкостями данная процедура должна происходить по-особенному. Так как от плотности и концентрации кислоты в электролите зависит исправная работа аккумулятора, периодически нужно проводить проверку этих параметров при помощи ареометра (о том, какими способами можно продлить срок службы АКБ, читайте в отдельной статье).

Показатель плотности электролита в аккумуляторах должен быть в пределах 1,22-1,29 гр/см3 (зависит от климата, в котором эксплуатируется автомобиль). Некоторые модели АКБ оснащены смотровым окошком, в котором помещен индикатор заряда. Его показатели:

• красный цвет – уровень электролита упал, требуется восполнить объем (при этом заряда еще может хватать, чтобы стартер смог раскрутить маховик);
• белый цвет – аккумулятор разряжен приблизительно на 50%;
• зеленый цвет – источник питания имеет достаточный заряд.

Эти показатели помогут определить, можно ли использовать источник питания для работы энергоемкого оборудования, например, аудиосистемы (как правильно подключить автомобильный усилитель, описано здесь).

Периодическое обслуживание источника питания поможет определить, нужно долить в него дистиллят или АКБ нуждается в подзарядке. В обслуживаемых аккумуляторах замеры производятся автомобильным ареометром. Вот небольшая инструкция, как им правильно пользоваться.

Пошаговая инструкция проведения измерений

Перед измерением технической жидкости важно убедиться, что ее температура соответствует требованиям для данной процедуры. Производители рекомендуют проводить замеры при температуре в пределах +20 градусов (не окружающей среды, а проверяемой среды)

Плотность одной и той же жидкости изменяется при разных показателях термометра, поэтому для устранения неточностей необходимо придерживаться данной рекомендации.

Для простоты замеров некоторые современные модификации оснащены термометром для определения температуры жидкости. чтобы можно было точно определить, соответствует ли жидкость нужным параметрам, иногда на шкале (или в технической документации прибора) указываются поправка с учетом нестандартной температуры.

Процедура выполняется в следующей последовательности:

1. нужно убедиться, что с момента последней зарядки прошло не менее шести часов;
2. выкручиваются все пробки батареи;
3. поплавок (ареометр) вставляется в большую колбу, сверху надевается груша, а с другой стороны – пробка с зауженным горлышком;
4. прежде чем опустить резиновый наконечник в электролит, полностью сжимается груша;
5. пипетка погружается в жидкость, груша разжимается;
6. объема электролита должно быть столько, чтобы поплавок внутри колбы свободно плавал и не прикасался к стенкам колбы;
7. после считывания показателей электролит плавно возвращается в банку аккумулятора, пробки закручиваются.

Для лучшей сохранности ареометр необходимо вымыть водой. Это предотвратит образование внутри колбы налета, который может повлиять на точность замеров в последующем.

Безопасность при замерах

Технические жидкости в автомобиле нередко токсичны и при длительном контакте с кожей могут ее повредить (особенно в случае с кислотным раствором), поэтому при работе с ними важно придерживаться техники безопасности. Вот что должен помнить каждый автомобилист:

во избежание контакта кислоты с кожей рук, необходимо использовать резиновые перчатки;
в процессе работы аккумулятора вода из него может испаряться (касается обслуживаемых модификаций), поэтому, откручивая пробки, нужно быть аккуратным, чтобы не вдохнуть кислотные пары;
при работе с аккумулятором категорически запрещается курить и использовать любой источник открытого огня;
замеры важно проводить в хорошо проветриваемом помещении;
работа с опасными жидкостями не терпит спешки (из-за невнимательности электролит может попасть на кузов автомобиля и разъесть металл).
