Как понять, нужно ли делать сход

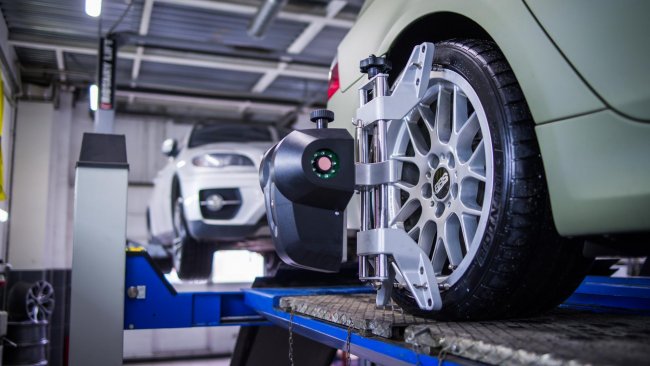

Какой стенд развал-схождения выбрать?

Хочется отметить, что не важно какой стенд вы в итоге выберете, компьютерный или оптический (лазерный). Главное это какой мастер «развальщик» будет делать

Хороший и опытный мастер сделает одинаково отлично на любом стенде, если он настоящий профессионал т.е. относится с душой и любовью к своей профессии и своему оборудованию. Стенд у такого мастера всегда точно откалиброван и ему можно смело доверить свою машину. Главное отличие оптического от компьютерного стенда – это точность измерения. Плюс оптического стенда – это то, что он проще устроен и как следствие более надежен в эксплуатации. Минус, оптический стенд может одновременно диагностировать только одну из осей, переднюю или заднюю. Если делаем переднюю ось, то мы будем упускать важный параметр, погрешность угла заднего моста. Повёрнутость заднего моста непосредственно влияет на угол движения, устойчивость и управляемость автомобиля. Поэтому проходя регулировку на оптике надо учитывать вероятность, что руль будет иметь незначительный наклон при движении автомобиля по прямой. Компьютерный стенд более точен в измерениях и лишен недостатка одной оси и может диагностировать одновременно два моста. Т.к. регулировка идет по двум осям одновременно, учитывается их расположение относительно оси симметрии автомобиля и если автомобиль был в аварии, и геометрия кузова нарушена, то опытный специалист сразу это определит

Стоит обратить внимание, что все это касается только современных компьютерных стендов с замкнутым контуром измерения. У старых стендов контур незамкнут, а также устаревшее программное обеспечение

Поэтому сразу обращайте внимание какое оборудование имеется на станции техобслуживания. Современный компьютерный стенд развал-схождение позволяет получить в распечатанном виде результаты регулировки. Такой отчет будет содержать те или иные параметры и определения. Давайте поясним некоторые основные параметры.

Установочные углы

Измерения всех установочных геометрических углов производятся в градусах, исключение составляет только угол схождения, который чаще всего в европейских странах измеряется в миллиметрах.

Параметры подвески автомобиля измеряются несколькими углами:

• схождение (Toe-in);
• развал (Gamber);
• кастер (Caster);
• продольный угол;
• поперечный угол;
• угол наклона шкворня.

Основными углами настроек являются первые три, то есть углы схождения, развала и кастера. Изменение любого из этих углов существенно влияют на геометрические параметры колес. Для того чтобы понять, что такое сход развал стоит детально рассмотреть каждый угол в отдельности.

Схождение (Toe-in)

Toe-in с английского переводится как сходимость колес и в основном имеет положительное значение, традиционно модели “Субару” имеют нулевое схождение, а отрицательные настройки используются исключительно на спортивных гоночных автомобилях.

Положительным схождением считается, когда передняя часть шины направлена вовнутрь к продольной центральной оси автомобиля, а отрицательным при отклонении наружу. Отклонение этого угла влияет:

• на повышенный износ шин;
• управляемость при повороте;
• дистанцию наката автомобиля.

На автомобилях с задним приводом вполне приемлемой нормой считается положительное схождение в пределах 1 — 2 миллиметров, а на автомашинах с передним приводом от 0 до 1,5 мм. Узлы регулировки находятся на рулевых тягах.

Развал (Gamber)

Угол развала может быть как положительным, так и отрицательным в зависимости от конструктивных особенностей подвески транспортного средства. На автомобилях с задним приводом обычно используются положительные отклонения от вертикальной оси колеса в диапазоне от 0 до +1 градуса. Автомашины с передним приводом в основном имеют отрицательный развал от 0 до -1 градуса. Существенные отклонения влияют на управляемость и способствуют износу протектора колеса.

Главными причинами нарушения угла Gamber являются:

При возникновении этих неисправностей колесо начинает отклоняться в сторону минусового развала, при этом происходит изменение схождения колес, довольно часто изменяется первоначальное положение руля, ощущается увод автомобиля, и появляются следы износа на протекторе на одной из сторон.

Стоит отметить, что не все автомобили, особенно легковые с подвеской системы Макферсон, имеют регулировочные узлы этого угла. На более ранних моделях для регулировки устанавливались эксцентричные болты на нижних рычагах или амортизаторных стойках. Так, к примеру, на модели ВАЗ 2108 верхний болт крепления амортизаторной стойки к цапфе эксцентрический, что позволяет производить регулировочные работы. Постепенно инженеры отказались от этой затеи. Поэтому в случае отклонения развала от заводских параметров причину следует искать в элементах ходовой части или геометрии кузова.

Кастер (Caster)

Очень важный и ответственный угол, нарушение параметров которого приводит к уводу автомобиля от прямолинейного движения, по сути, происходит смешение передней оси колес автомобиля по отношению к задней оси. Кастер стабилизирует управляемость автомобиля на высоких скоростях и обеспечивает при поворотах возвращение управляемых колес в исходное положение. Угол всегда имеет положительное значение, и чем он выше, тем устойчивее автомобиль на высокой скорости. На обычных автомобилях диапазон составляет от двух до пяти, а на спорткарах наклон достигает девяти и более градусов.

Причинами изменения наклона кастера могут быть:

• деформирован рычаг вследствие наезда на препятствие;
• разрушены сайлентблоки;
• поломана пружина;
• деформирована стойка амортизатора (система Макферсон);
• деформация переднего подрамника или кузова.

Практически все внедорожники имеют узлы, позволяющие регулировать углы установки колес, которые располагаются в месте крепления рычагов. Используются два способа регулировки:

• эксцентричные болты;
• регулировочные пластины или шайбы.

На ВАЗ 2121 узел находится на верхнем рычаге, применяются шайбы, посредством установки или удаления которых и производятся регулировочные работы. Импортные внедорожники имеют специальные эксцентрические болты, расположенные на нижних или верхних рычагах подвески.

Сколько шипов норма?

Однако у многих вылетают не все шипы. Скажем — половина вылетела, а половина осталась! Что делать тогда? И какое количество считается нормой?

В среднем на покрышке примерно 60 элементов, бывает чуть больше или чуть меньше. Критичным является показатель в 50%, то есть если вылетела (или сточилась) половина, то ездить уже не рекомендуется. Такая покрышка идет на второстепенную ось, ведущую нужно комплектовать нормальными покрышками.

Если вылетело около 30% то ездить еще можно, причем достаточно эффективно. Скажу так от 10 до 40%  — терпимо. То есть если элементов 60 (40% вылетело, это 24 штуки), осталось 36 – это ДОПУСТИМО.

Но вот если показатель 70 – 90% (как правило, 100% никто не дожидается, банально меняют), это уже очень опасно. Тронуться на льду вы не сможете, да и тормозной путь увеличится в разы. ГОНЯТЬ ОДНОЗНАЧНО НЕЛЬЗЯ!

Когда следует проводить развал-схождение

Развал-схождение — важная процедура для автомобиля, которая позволяет выставить правильное положение колес. Если не обращаться к регулировке, теряется управляемость, а протекторы начинают изнашиваться слишком быстро. Кроме того, из-за такого дефекта из строя могут выйти многие агрегаты и элементы ходовой части — ступичные подшипники, шаровые опоры и прочее. Сотрудники на шиномонтажном сервисе рекомендуют как можно чаще обращаться за процедурой. Однако, делать это следует по мере выхода из правильного положения. Есть несколько признаков, по которым можно определить необходимость проведения процедуры и не попасться на удочку сотрудников сервиса.

Внимательный автомобилист по некоторым признакам может определить, когда следует проводить развал-схождение

По ПДД, каждый автовладелец должен следить за состоянием своего транспортного средства. Именно он должен знать пробег, а также выбирать оптимальные условия эксплуатации. Внимательный автомобилист по некоторым признакам может определить, когда следует проводить развал-схождение

Первым делом нужно обращать внимание на состояние протектора. Так можно определить положительный или отрицательный развал

Если положительный, то будет стираться внешняя сторона покрышки, отрицательный — внутренняя.

При неправильном положении колес нагрузка начинает распределяться неравномерно. Это приводит к ухудшению управляемости автомобиля. Если такое уже происходит, нужно отправляться в сервис. Причина износа может заключаться в повреждении втулки подвески, шаровых опор, пружин и амортизаторов.

Слишком большой угол развала может приводить к утяжелению руля

Руль. Если колеса на задней оси отличаются по направленности развала, то во время прямолинейного движения руль будет постоянно отклоняться в определенную сторону. Такое явление может говорить и о смещении задних колес. Слишком большой угол развала может приводить к утяжелению руля. В таких условиях для маневрирования рулем приходится прилагать больше усилий. Однако, точно такая же проблема может возникать и из-за других причин — установленные шины по ширине превышают допустимые значения, в колесах слишком низкое давление, сильно затянута рулевая рейка.

При неправильном положении колес рулевое колесо после поворота может не возвращаться в исходное положение. Тогда водитель вынужден прилагать лишние усилия и жертвовать безопасностью. Как правило, проблема в данном случае заключается в недостаточном уровне жидкости внутри бачка гидроусилителя руля.

Если автомобиль во время движения по прямой начинает уходить в сторону, это может говорить о неправильном положении колес

Колеса. Если во время движения покрышки издают слишком громкие звуки, которых раньше не было, это может говорить о неправильном положении колес на одной оси. Разный износ шин приводит к увеличению сопротивления качения. Из-за этого и возникает посторонний шум. Такая проблема может возникать из-за перекаченных шин.

Занос. Если автомобиль во время движения по прямой начинает уходить в сторону, это может говорить о неправильном положении колес. Чтобы точно убедиться в проблеме, следует разогнать транспорт до 40 км/ч и отпустить руль. Однако, такой же дефект может возникать из-за других причин:

1) разный рисунок протектора на ведущих колесах; 2) поломка клапана гидроусилителя руля; 3) неравномерный износ покрышек; 4) поломка элементов подвески; 5) разное давление в шинах.

Если не проводить развал-схождение, автомобиль будет хуже вести себя при прямолинейном движении

Как часто регулировать развал-схождение. Специалисты рекомендуют обращаться к процедуре каждые 10-15 тысяч км. Однако, данный интервал является условным, так как периодичность настройки колес зависит от условий эксплуатации. Если вы покупаете автомобиль в салоне, сотрудники должны проверить схождение, при необходимости провести регулировку. Если в процессе управления транспортным средством автомобиль тянет в сторону, пора отправляться в сервис. Кроме того, рекомендуется проводить развал-схождение после сезонной смены покрышек. В некоторых случаях настройка может потребоваться и после ремонта некоторых узлов.

Опасность езды без настройки. Если не проводить развал-схождение, автомобиль будет хуже вести себя при прямолинейном движении. Из-за сбитых углов кузова, его будет максимально тянуть в сторону. Кроме того, владелец будет вынужден чуть ли не каждый год менять резину, так как при неправильном положении колес она изнашивается раньше времени.

Итог. Развал-схождение колес — процедура, которая позволяет улучшить управление автомобилем. Необходимость ее проведения можно определить по некоторым признакам.

Зачем нужен \”Сход-развал\” на автомобиле?

Для человека, давно управляющего автомобилем, ответ на этот вопрос известен. Кто хоть раз в жизни поездил на автомобиле с нормально отрегулированным \”сход-развалом\”, тот в дальнейшем лучше чувствует автомобиль на дороге и малейшие отклонения углов от нормы. Человек должен отдыхать за рулем и получать удовольствие от вождения. Углы установки колес для того и были придуманы инженерами, чтобы мы с вами в полной мере могли чувствовать себя на дороге комфортно и самое главное – безопасно.

Автомобиль с правильно отрегулированными углами установки колес имеет:

1. хорошую курсовую устойчивость (отклонения от прямолинейного движения минимальны);
2. отличную управляемость;
3. маневренность;
4. комфорт при движении;
5. меньшую склонность к заносам и опрокидыванию в экстремальных ситуациях;
6. хороший накат;
7. экономию топлива;
8. минимальный износ шин.

Автомобиль с сильно нарушенными углами, напротив, может подвести Вас в любой момент. Например, при движении по сухому асфальту вроде бы все нормально, но стоит только внезапно попасть на мокрый или скользкий участок дороги, и ваш автомобиль может вдруг поехать туда, куда вам совсем не хотелось бы. Автомобиль постоянно приходится \”ловить\”(корректировать) на дороге. При этом он становится постоянным фактором повышенного риска не только для водителя, но и для окружающих машин и пешеходов. Вы никогда не задумывались над скупыми строками сводок ДТП, в которых часто звучат фразы, наподобие: \”…не справился с рулевым управлением, очутился на встречной полосе дороги…\” и т.п.? В большинстве случаев это является последствием неправильно отрегулированных углов установки колес. Во всех европейских странах проверка углов установки колес является обязательным пунктом при проведении обязательного технического осмотра.

Еще один важный момент. При покупке подержанного автомобиля (желательно до оформления сделки) мы рекомендуем проверить его на предмет \”геометрии\” ходовой части, так как не секрет, что большинство машин на продажу являются битыми в прошлом. А внешний вид бывает очень часто обманчив. Попадаются даже автомобили собранные из двух половинок, причем сваренные не самым лучшим образом.

Когда необходимо проверять углы установки колес (сход-развал)?

1. После ремонта ходовой части:

• замена рулевых тяг;
• замена рулевых наконечников;
• замена шаровых опор;
• замена маятникового рычага;
• замена рулевого редуктора (рулевой рейки);
• замена рычагов подвески;
• замена сайлентблоков (обязательна повторная проверка после 2-3 тыс. км пробега);
• замена пружин (обязательна повторная проверка после 2-3 тыс. км пробега);
• замена стоек и амортизаторов (после замены происходит изменение клиренса автомобиля, что влечет за собой изменение углов установки колес).

2. После проведения любых работ по изменению клиренса автомобиля:

• установка проставок или утолщенных резинок под пружины подвески;
• установка более коротких или более высоких, либо усиленных пружин подвески;
• изменение клиренса, связанное с заменой аммортизаторов.

3. Появился увод автомобиля в сторону или руль изменил свое положение при движении по прямой.

4. Автомобиль плохо держит дорогу (рыскает), приходится его \”ловить\”.

5. Автомобиль \”тупой\” в управлении. Реакции на движения рулем запоздалые. Тугой или слишком легкий руль.

6. При торможении автомобиль тянет в сторону или стремится развернуться на скользкой дороге (при отсутствии неисправностей тормозной системы).

7. При жестком наезде на препятствия, сопровождавшимися погнутостью дисков, пробоем подвески до упоров.

8. Повышенный износ шин.

9. Если у вас разный радиус разворота влево и в право, и Вы хотите выровнять его (иногда это сопровождается задеванием колес за подкрылки при вывернутом руле до упора).

10. Плохой самовозврат руля при выходе автомобиля из поворота.

11. После обкатки нового автомобиля, или если вы недавно купили подержанный автомобиль.

12. Пробег с момента последней регулировки углов установки колес составляет более 15 тыс. км.

13. После сезонной смены шин на автомобилей (\”переобувке\” на летнюю либо зимнюю резину).

Определяемся с формулировками

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Кастер

Ещё одна характеристика положения колёс автомобиля – кастер, который составляет угол между амортизатором в Макферсоновой подвеске и наклоном колёсного поворотного кулака

. Также кастер определяют как наклонный угол поворотной оси колеса. Проводя аналогию с передним колесом велосипеда, это угол наклона рулевой вилки: чем более вилка «лежит», тем больше велосипедный руль будет тяготеть к тому, чтобы принять положение «прямо». Большинство моделей авто сконструированы таким образом, что кастер составляет 6 градусов и не подлежит корректированию, поэтому далее будем рассматривать только работу со сходом-развалом.

На что влияет кастер?

С кастером ситуация обстоит не менее интересно. Чуть выше мы вспомнили, что при нулевом угле наклона стойка стоит строго вертикально – то есть, колесо со ступицей никуда не смещается относительно вертикали. При отрицательном кастере стойка в верхней части словно наклоняется вперёд, а колесо, соответственно, уходит назад. При положительном – наоборот.

На переднеприводных ВАЗах, например, параметр кастера изменяется с помощью регулировочных шайб, которые подкладываются под элементы передней подвески – кронштейны продольных рычагов (растяжек).

Кастер на Самаре задаётся с помощью нескольких шайб

Продольные растяжки подвески ВАЗ-2108 спереди крепятся к кронштейнам, сзади – к поперечным рычагам. Именно поэтому они влияют на кастер

Убрав шайбы, стойку можно «завалить» назад в пределах градуса, а колесо – наоборот, сместить относительно центра арки в сторону переднего бампера. В реальности, правда, наблюдается обычно обратная картина – на многих «пожилых» Самарах, «десятках», Приорах и Калинах колесо «уезжает» в сторону передней двери из-за ударов и усталости металла, причем вернуть его на место получается далеко не всегда, даже если убрать все шайбы.

Так выглядит нулевой кастер: колесо стоит в колесной арке симметрично по отношению к бамперу и крылу

Это уже не кастер, а приговор передней подвеске и даже кузову. Вернуть колесо на место «малой кровью» не выйдет

Чем больше угол наклона стойки, тем переднеприводный (и не только) автомобиль стабильнее ведёт себя на высоких скоростях. Положительный кастер способствует меньшему «вилянию» машины, которая становится не такой чувствительной к колеям и неровностям.

Кастер важен не только своим прямым воздействием на скоростные качества автомобиля, но и тем, что он влияет на углы схождения и развала, которые меняются в зависимости от наклона стойки. Поэтому начинать регулировку углов передних колёс нужно именно с кастера. Затем следует регулировка развала, а в самую последнюю очередь необходимо настраивать схождение, помня о взаимосвязанности этих параметров между собой.

При изменении кастера нужно раскручивать продольные растяжки подвески. Это требует времени и сил – особенно, если автомобиль старый

Важность правильного положения колёс автомобиля

Настройка схождения и развала колёс имеет очень большое значение. От того, насколько правильно отрегулировано положение колёс автомобиля, будет зависеть целый ряд характеристик авто:

• устойчивость машины к заносам и переворачиванию в ходе движения;
• маневренность и управляемость автомобиля;
• экономичность в плане расхода топлива;
• ресурс автомобильных шин.

Это интересно: Проверка форсунок дизельного двигателя, неисправности и чисткаПоложение колёс автомобиля изменяется, если:

• были выполнены ремонтные операции, затронувшие подвеску или систему рулевого управления автомобилем;
• машина на дороге «поймал» яму, вследствие чего деформировался диск;
• автомобиль получил сильный удар;
• машина долгое время передвигалась по неровной дороге;
• пришли в негодность тяги и рулевые наконечники;
• увеличился люфт продольных и поперечных тяг и сайлент блоков рычагов;
• погнулся мост (в случае моделей с неразрезным мостом);
• износился ступичный подшипник;
• неисправна шаровая опора поворотного кулака;
• неисправна опора амортизатора в кузовной чашке.

Как понять, когда нужно делать процедуру?

Поездки на автомобилях далеко не всегда проходят по чистым, отремонтированным трассам. Но даже на идеальных японских и немецких автобанах покрышки и подвеска испытывают колоссальные нагрузки, что уж тут говорить про разбитые русские дороги: торможение, разгон и резкие виражи отрицательным образом сказываются на положении угла наклона колес. Чтобы поправить это, нужно регулярно делать развал-схождение.

Производители шин рекомендуют проводить установку параметров подвески вместе со всеми плановыми мероприятиями по обслуживанию автомобиля. Владельцам отечественных машин посещать автосервис нужно каждые 15-20 тыс. км пробега, для иномарок допускается периодичность в 30 тыс. км

Важно иметь в виду, что доверять ее можно только профессионалам в шинных центрах, так как самостоятельно правильно отрегулировать угол без специального оборудования не так просто

Чем дольше игнорируется развал-схождение, тем серьезнее будут неприятные последствия, а значит и вероятность аварии. При сильно сбитых углах удерживать руль и корректировать курс станет все сложнее и сложнее из-за меньшего пятна контакта с шоссе. Даже новый автомобиль не гарантирует должной балансировки – дилеры часто игнорируют выставление баланса.

Регулировка необходима если:

• Автомобиль постоянно уводит в сторону при езде по прямой и его приходится выруливать обратно;
• Колеса быстро изнашиваются на боках и «визжат» даже на невысокой скорости;
• Руль самостоятельно не возвращается на свое место, если его отпустить, или же у него разный радиус при вращении влево и вправо;
• Ухудшилась курсовая устойчивость на высоких скоростях;
• Машина «плавает» в колее;
• Разный угол разворота;
• У автомобиля очень плохой рулевой отклик, руль трясет при езде, т.е. наблюдается «биение».

Причиной может быть недавно проведенный ремонт подвески. Схождение-развал на авто нужно проводить после замены шаровых опор, рычагов, рулевых тяг, стоек, ШРУСа, рулевых наконечников и пружин. Однако никто не обязывает проводить установку параметров, если вы поменяли шины, амортизаторы или стабилизаторы. Никакого влияния на подвеску замена этих элементов не оказывает, так что не верьте тем сотрудникам автомобильного центра, которые пытаются навязать вам лишнюю услугу. Нарушение угла вращения колес на машине может произойти и из-за сильных ударных нагрузок или постоянной езды по разбитым дорогам. Водители, которые предпочитают агрессивный стиль вождения, должны в первую очередь задуматься о визите в шиномонтаж. Боковой удар, который оставил после себя вмятину на диске, – веский повод ехать в автоцентр. Падение колеса в яму или небольшое ДТП также могут сбить угол и серьезно повлиять на подвеску.

ЧТО ТАКОЕ СХОД-РАЗВАЛ КОЛЕС АВТОМОБИЛЯ

Развал-схождение (распространены также такие названия сервисной операции как сход-развал и регулировка углов установки колес или же сокращённо РУУК) – это процедура, направленная на регулировку колёс относительно кузова. Если сход-развал не выполнен или сделан неграмотно, это чревато для транспортного средства и его владельца рядом проблем:

• Нарушается курсовая устойчивость.
• Машину начинает «заносить».
• Теряется маневренность.
• Транспортное средство начинает «съедать» увеличенное количество топлива. Особенно это ощутимо на коммерческом транспорте: грузовиках, тягачах, автобусах.
• Шины приобретают желание быстро «лететь». Если со сходом-развалом всё из рук вон плохо, то даже, если пройдено всего пятьсот километров дороги, новая покрышка будет стерта полностью.

Результат развал-схождения – обеспечение транспортному средству правильного положения колёс при разных углах поворота и на различных скоростях.

Прямое влияние оказывается на уровень безопасности движения. Если с развал-сходом всё в порядке при плотном трафике водитель в самый неожиданный момент обеспечит оперативное изменение траектории движения. При повороте не возникнет скольжения, а после прохождения поворота транспортное средство легко вернёт своё первоначальное положение.

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево.  Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Разметка углов для поворота колеса

Как понять, когда нужно делать процедуру?

Поездки на автомобилях далеко не всегда проходят по чистым, отремонтированным трассам. Но даже на идеальных японских и немецких автобанах покрышки и подвеска испытывают колоссальные нагрузки, что уж тут говорить про разбитые русские дороги: торможение, разгон и резкие виражи отрицательным образом сказываются на положении угла наклона колес. Чтобы поправить это, нужно регулярно делать развал-схождение.

Производители шин рекомендуют проводить установку параметров подвески вместе со всеми плановыми мероприятиями по обслуживанию автомобиля. Владельцам отечественных машин посещать автосервис нужно каждые 15-20 тыс. км пробега, для иномарок допускается периодичность в 30 тыс. км

Важно иметь в виду, что доверять ее можно только профессионалам в шинных центрах, так как самостоятельно правильно отрегулировать угол без специального оборудования не так просто

Чем дольше игнорируется развал-схождение, тем серьезнее будут неприятные последствия, а значит и вероятность аварии. При сильно сбитых углах удерживать руль и корректировать курс станет все сложнее и сложнее из-за меньшего пятна контакта с шоссе. Даже новый автомобиль не гарантирует должной балансировки – дилеры часто игнорируют выставление баланса.

Регулировка необходима если:

• Автомобиль постоянно уводит в сторону при езде по прямой и его приходится выруливать обратно;
• Колеса быстро изнашиваются на боках и «визжат» даже на невысокой скорости;
• Руль самостоятельно не возвращается на свое место, если его отпустить, или же у него разный радиус при вращении влево и вправо;
• Ухудшилась курсовая устойчивость на высоких скоростях;
• Машина «плавает» в колее;
• Разный угол разворота;
• У автомобиля очень плохой рулевой отклик, руль трясет при езде, т.е. наблюдается «биение».

Причиной может быть недавно проведенный ремонт подвески. Схождение-развал на авто нужно проводить после замены шаровых опор, рычагов, рулевых тяг, стоек, ШРУСа, рулевых наконечников и пружин. Однако никто не обязывает проводить установку параметров, если вы поменяли шины, амортизаторы или стабилизаторы. Никакого влияния на подвеску замена этих элементов не оказывает, так что не верьте тем сотрудникам автомобильного центра, которые пытаются навязать вам лишнюю услугу. Нарушение угла вращения колес на машине может произойти и из-за сильных ударных нагрузок или постоянной езды по разбитым дорогам. Водители, которые предпочитают агрессивный стиль вождения, должны в первую очередь задуматься о визите в шиномонтаж. Боковой удар, который оставил после себя вмятину на диске, – веский повод ехать в автоцентр. Падение колеса в яму или небольшое ДТП также могут сбить угол и серьезно повлиять на подвеску.
