Ремонт системы смазки приора

По какому принципу работает датчик указателя температуры двигателя на Приоре и как проверить его исправность (подробное описание процесса проверки)

Если стрелочный указатель температуры двигателя на панели приборов перестает функционировать, то первым делом стоит проверить исправность датчика. Принцип работы этого элемента заключается на изменении сопротивления цепи, что приводит к падению напряжения. Когда водитель включает зажигание, стрелка на указателе поднимается на определенное значение, соответствующее температуре охлаждающей жидкости в системе. Если мотор не прогрет, то при включении зажигания стрелка будет находиться в начальном положении, и по мере прогрева, будет постепенно подниматься.

Принцип работы датчика температуры на стрелку

В основе принципа работы изделия лежит термистор (терморезистор), представляющий собой полупроводниковый элемент, у которого изменяется сопротивление в зависимости от температуры. Если снижается сопротивление, то падает напряжение, но при этом возрастает сила тока в цепи. По изменению силы тока происходит перемещение стрелочного указателя, отображающего температуру двигателя. Как устроен датчик указателя температуры в разрезанном виде, показано на фото ниже.

Принцип работы такого датчика заключается в выполнении следующих функций:

1. Элемент соединятся посредством одного провода с указателем температуры.
2. На указателе расположены две катушки, между которыми находится подвижный якорь с постоянным магнитом.
3. Якорь соединен со стрелкой, которая изменяет свое положение в зависимости от изменения сопротивления в цепи.
4. На одну катушку указателя подведен положительный контакт, а на вторую (провод от датчика) отрицательный.
5. Когда двигатель прогревается, меняется сопротивление резистора, что приводит к изменению силы тока в цепи.
6. В зависимости от величины тока, происходит соответствующее отклонение стрелочного указателя на определенное значение.

Между катушками создается магнитное поле, которое и влияет на величину отклонения стрелки прибора. Если сравнивать принцип работы такого устройства с ДТОЖ, то между ними имеется отличие, но суть одна и та же. По схеме ниже можно подробнее разобраться с принципом работы устройства.

Схема работы датчика указателя температуры на стрелку

Когда датчик выходит из строя, нарушается контакт, что приводит к обрыву цепи. Убедиться в том, что неисправен датчик, а не подведенный к нему провод достаточно просто. Для этого следует отсоединить фишку от датчика, и присоединить ее к блоку двигателя. Включить зажигание, и если стрелка изменит свое положение (будет показывать максимальное значение), то это свидетельствует о неисправности полупроводникового элемента (ДУТОЖ подлежит замене). Это самый простой и эффективный способ проверки ДУТОЖ и контакта устройства. Чтобы проверить устройство на корректность работы, нужно снять его с автомобиля, и присоединить щупы мультиметра (один к выводному контакту, а второй к металлической части корпуса). При комнатной температуре сопротивление должно составлять 1,5-1,7 кОм. Если опустить датчик в горячую воду, то сопротивление должно уменьшаться, а при остывании наоборот, увеличиваться.

Это интересно! В случае неисправности датчика указателя температуры на Приоре, он подлежит замене, так как является не ремонтируемым.

Замена ДУМ

На практике замена ДУМ выглядит достаточно просто. Потому не спешите отвозить автомобиль на СТО и платить необоснованно большие деньги за услуги мастеров. Их работу вы вполне можете сделать сами, плюс серьезно сэкономить.

Следуйте пошаговой инструкции, чтобы ваш старый ДУМ ушел на заслуженный покой, а новый прибор принялся выполнять свои функции.

1. Поставьте автомобиль на смотровую яму. Альтернативой может послужить эстакада. Тут уже у кого что имеется.
2. Выключите зажигание, отключите питание от аккумуляторной батареи. Для этого достаточно отсоединить минусовую клемму на АКБ.
3. Снимите защиту двигателя. Если вы выполняли проверку, и она показала отсутствие работоспособности, тогда защиту у вас уже снята.
4. Возле масляного фильтра найдите наконечник провода, который следует снять с колодки датчика.
5. С помощью сухих тряпок без ворса очистите грязь, которая могла за время эксплуатации скопиться на поверхности вашего датчика.
6. С помощью торцевого ключа на 10 миллиметров демонтируется крепежный элемент, удерживающий измеритель уровня масла.

Отключаем ДУМ

1. Покачайте датчик руками из стороны в стороны, что позволит постепенно извлечь устройство из гнезда. Действуйте аккуратно, ибо в противном случае вы легко можете повредить поплавок.
2. Вооружитесь новым датчиком и поставьте его на место.
3. Сборка выполняется строго в обратной последовательности.
4. На завершающем этапе не забудьте проверить новое устройство в действии.

Отсоединение колодки проводов Важным элементом системы оповещения о нарушении работы смазочной системы двигателя является ДАДМ. Многие путают датчик аварийного давления масла с обычным измерителем давления. Не стоит этого делать, поскольку устройства совершенно разные.

ДАДМ состоит из корпуса, внутри которого находится мембрана и передатчик, то есть механизм передачи информации. Мембрана способна выгибаться, менять свое положение, замыкая и размыкая контакты.

Способы проверки

1. Чтобы удостовериться в работе аварийного измерителя, следует снять старый и поставить на его место новый. Но для этого под рукой следует иметь запасной датчик.
2. Если его нет, вооружитесь манометром. Датчик поставьте на место и заведите мотор. При холостых оборотах манометр должен показывать минимум 0,65 кг/см2. Если показатель оказался таким, с давлением в системе все нормально, потому ДАДМ просто вышел из строя и нуждается в замене.
3. Существует еще один, народный метод проверки ДАДМ. Он актуален для тех случаев, когда красная лампочка аварийного уровня масла загорелась в дороге, когда под рукой нет ни манометра, ни запасного измерительного устройства. Вам потребуется снять измеритель, и покрутить стартер без запуска двигателя. Из гнезда устройства должно при этом политься масло. Если так и случилось, значит, давление в системе нормальное, и минимум до гаража или ближайшего СТО добраться вы сможете.

Замена

Замену ДАДМ выполнить, наверное, проще, чем в случае с ДУМ:

• Снимите декоративную накладку, которая располагается на двигателе вашего ВАЗ 2114;
• Отыщите верхнюю часть устройства, снимите пыльник;
• Под ним располагается питательный провод;
• Демонтируйте провод;
• Теперь можно выкрутить аварийный датчик из блока силового агрегата, после чего поставить на его место новый.

Датчик аварийного давления масла (небольшая поломка)… — бортжурнал Лада Приора Седан 2015 года на DRIVE2

После последней замены масла случилась следующая неприятность, через какое-то время загорелась лампа аварийного давления масла…Находился я в этот момент командировке в г.Киров…натерпелся я страха конечно же…ни с того ни сего загорелась по трассе, сразу же заглушил и на обочину…думал может быть проблема в масле или в масляном фильтре, ведь до замены все было хорошо…проверил все, нигде ни капли постоял немного решил завести-все пропало…добрался до дома и перед ним опять началось, загоралась на холостых при 1000об/мин гасла…пробовал промыть датчик, думал может что-то попало, но на долго не хватило, минут через пять опять то же самое…весь вечер читал про подобные проблемы на приоре… на следующий день купил новый датчик 98 руб и фильтр…решил начать с этого…после замены датчика все стало хорошо…хорошо все обошлось…

всем удачи и и поменьше поломок…(может не всем будет интересно это читать, но все же решил выложить… )…

вот такой вот датчик

Лада Приора эксплуатация и ремонт

Замок снимаем для его замены, а также при ремонте двери (рихтовка, покраска).

Замечание

Замок двери состоит из внутренней и наружной части. При неисправ­ности наружной части ее можно заменить, не снимая обивку двери.

Снятие

1. Снимаем обивку двери и удаляем полиэтиленовую пленку.

2. Отсоединяем колодку проводов мотор-редуктора замка от колодки жгута провод

3. Извлекаем провода мотор-редуктора из хомута.

4. Шлицевой отверткой отсоединяем пластмассовые наконечники тяг выключателя (личинки) замка 1 и наружной ручки замка 2 от рычагов замка.

5. Ключом TORX Т40 отворачиваем два винта крепления замка.

6. Снимаем наружную часть замка.

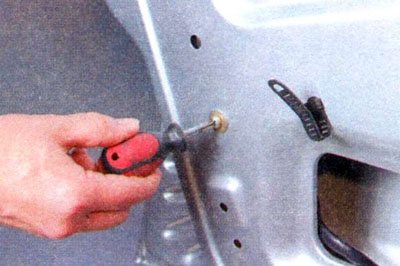

7. Крестовой отверткой отворачиваем три винта крепления внутренней ручки открывания двери.

8. Крестовой отверткой отворачи­ваем винт крепления внутренней части замка к панели двери.

9. Извлекаем внутреннюю часть замка в сборе с тягой блокирующей кнопки и мотор-редуктором из двери.

10. Для снятия фиксатора замка помечаем его положение на средней стойке кузова (маркером или фломастером).

11. Ключом TORX Т40 отворачиваем палец 1 фиксатора и два винта от крепления фиксатора.

12. Снимаем фиксатор.

Замечание

Под фиксатором могут быть установлены регулировочные прокладки. При сборке их следует установить на место.

Установка

Устанавливаем замок двери в об­ратной последовательности.

Рекомендация

Надевать пластмассовые наконеч­ники тяг на шаровые пальцы рыча­гов замка удобно раздвижными пассатижами.

Фиксатор замка устанавливаем пс сделанным меткам. Если дверь пло­хо закрывается (например, с метал­лическим стуком или приходится сильно хлопать дверью, чтобы за­крыть), регулируем замок (см. ниже).

Регулировка

Замечание

Замок двери регулируется измене­нием положения фиксатора на стойке. При закрывании двери, вы­ступающая часть корпуса фиксато­ра не должна задевать дверь и эле­менты наружной части замка. Палец фиксатора должен входить в прорезь наружной части замка, не касаясь кромок прорези.

1. Ослабляем затяжку пальца фиксатора и двух винтов крепления фиксатора (см. выше). Изменяя положение фиксатора в вертикальной плоскости, добиваемся оптимального положения пальца фиксатора в прорези замка.

2. Плотность прикрытия двери регулируем перемещением фиксатора в горизонтальной плоскости.

3. Если фиксатор задевает замок или дверь, соответственно увеличиваем или уменьшаем количество регулировочных прокладок установленных под фиксатором.

Рекомендация

Дополнительные регулировочные прокладки можно изготовить самостоятельно, вырезав их из листового металла (лучше сплава алюминия).

4. По окончании регулировки затягиваем винты крепления и палец фиксатора замка.

«Неудачный ветер» «Приоры»

Двигатель «Приоры» никаким сверхреволюционным новшеством не отличается, и все «болячки», относительно «масляного голодания», присуще и ей. Но как мы знаем, мотор расположен перпендикулярно продольной оси автомобиля. В силу геометрической конфигурации моторного отсека струи набегающего потока воздуха огибают двигатель таким образом, что иногда создают лишнюю «головную боль».

Довольно часто можно услышать, что на «Приоре» моргает лампочка давления масла от того, что на датчик попала грязь (снег, дождь). В таких случаях достаточно очистить его от грязи и насухо протереть. Здесь имеет смысл сделать защитный экран датчика.

Что нужно знать о ДДМ?

Рассматриваемый регулятор является важным элементом смазочной системы автомобиля Лада Приора, оборудованной электронным блоком управления (автор видео – SoftFelix).

Предназначение и местонахождение

Сигнализатор предназначен предупреждать водителя о недостаточном давлении масла. Находится он на ГБЦ двигателя недалеко от масляного фильтра под выпускным коллектором. Чтобы провести диагностику, устройство необходимо снять.

Принцип действия устройства — простой. Под давлением мембранная прокладка прогибается и меняет свою форму. Она действует на контакты, которые замыкаются или размыкаются.

Характерные неисправности и способы их устранения

Если не загорелась аварийная лампочка давления масла при положении ключа в замке зажигания «включено», возможны следующие неисправности:

• обрыв проводки;
• перегорела лампочка;
• неисправен регулятор;
• плохой контакт.

Обрыв проводки ищется с помощью контрольной лампочки и восстанавливается путем замены поврежденного провода. Перегоревшую лампочку заменяют новой. Чтобы исключить причину плохого контакта, нужно почистить места соединений, проверить надежность подключения проводов. Неисправный регулятор следует заменить.

Замена масла на Приоре (моторного)

Замену масла в двигателе выполняем в соответствии с регламентом технического обслуживания каждые 15 тыс. км пробега. Замену проводим на неработающем двигателе, лучше сразу после поездки, пока масло не остыло.

Потребуется. загнать автомобиль на смотровую яму, приготовить ключ «на 17», съемник масляного фильтра или отвертку.

Сначала потребуется слить моторное масло Приоры :

1. Отвернуть крышку маслозаливной горловины на двигателе.
2. Ослабляем затяжку пробки сливного отверстия снизу автомобиля, используя ключ «на 17», предварительно очистив поддон картера возле пробки от грязи.

Подставить емкость для масла объемом не менее 4 литров. Слить масло Приоры (в течении 10 минут), отвернув пробку до конца вручную. Аккуратно, масло горячее. Протереть пробку, а затем завернуть ее. Удалить все потеки масла с поддона картера двигателя.

Теперь следует снять масляный фильтр. для этого подставляем под него емкость. Если боитесь повредить проводку, рекомендуется отсоединить колодку с проводами от датчика положения коленчатого вала. Отвернуть масляный фильтр против часовой стрелки, используя съемник. Если съемника масляного фильтра нет, тогда можно пробить корпус фильтра отверткой (ближе к дну, чтобы не повредить штуцер двигателя), и отвернуть масляный фильтр, используя отвертку в качестве рычага.

Перед тем, как установить масляный фильтр следует залить в него новое моторное масло приблизительно до половины его объема. Затем смазать уплотнительное кольцо масляного фильтра моторным маслом. Завернуть масляный фильтр вручную до соприкосновения уплотнительного кольца с блоком цилиндров. После этого довернуть масляный фильтр еще на 3/4 оборота.

Теперь заливаем новое моторное масло в Приору через маслозаливную горловину. Потребуется 3,2–3,4 литра масла. Закручиваем крышку горловины и запускаем двигатель на 1–2 минуты. Убедиться, что нет подтеков из под пробки и масляного фильтра, и дожидаемся, чтобы погас индикатор давления масла в двигателе на комбинации приборов (№15).

Проверка. Остановить двигатель, а затем через несколько минут, когда масло стекло в поддон, проверить уровень масла с помощью щупа. При необходимости долить моторного масла до нормы.

Замена масла в двигателе Приоры выполняется без помощника в течении 15 минут. Процедура несложная, однако, выполнив ее своими руками можно лишиться гарантии.

Лада Приора Седан ✔™ › Бортжурнал › Моргает лампочка давления масла Лада Приора [решено]

Стал замечать, что в жару как нагреется двигатель до температуры выше 90 градусов начинает моргать лампочка давления масла на холостых, а если чуть повысить обороты, то лампа перестает моргать.

По результатам поиска в интернете удалось выяснить следующие наиболее распространенные причины:1. Неисправен датчик давления масла — самая элементарная причина и наименее трудозатратная — делов на 5 минут с перекуром — купить новый датчик за 180 р, выкрутить старый и закрутить на его место новый (но я не пошёл по легкому пути, а пропустил этот пункт и начал с самого сложного)2. Проблемы с маслоприемником — либо износилось уплотнительное кольцо на масло приемнике, либо маслоприемник забился и не пропускает через себя достаточное количество масла. Необходимо слить масло снять поддон, открутить три болта маслоприемника, достать его, почистить и заменить уплотнительное колечко. С финансовой точки зрения Вариант тоже не дорогой и чуть более трудозатратный, чем первый — 12 руб уплотнительное кольцо и 100 руб прокладка поддона. — поддон и масло приемник откручиваются и закручиваются без проблем.3. Износились опорные шейки распредвалов — самый трудный, т.к. надо доставать распредвалы, т.е . надо снять впускной ресивер, ГРМ (ремень, ролики и шестерни) клапанную крышку, постель распредвалов. Делать этого не хотелось, но т.к. я уже почти два года собираюсь проклеить клапанную крышку и постель — то решил начать именного с этого, самого сложного пути)))4. Неисправен масленый насос — как пишут — это наименее вероятный вариант, т.к. утверждают, что насос чуть ли не вечный))) — поэтому решил пропустить этот пункт и перейти к нему, только если предыдущие пункты не помогут.

И так определившись с причинами, стал понятен и с перечнем работ1. Снять постель распредвалов, достать распредвалы и замерить их опорные шейки — в допуске они или нет.2. Снять масло приемник — прочистить его и заменить уплотнительное кольцо3. Заменить датчик масла, если первые два пункта не помогут (а вообще это надо делать в первую очередь)

Определился с материалами и инструментом для ремонта и ТО:1. Анаэробный герметик (для приклеивания клапанной крышки и постели распредвалов) В «мурзилке» рекомендуют Локтайт 574, но его я просто нигде не нашел — взял в шприце его аналог за 200р (кто-то говорит, что это не аналог, а именно локтайт 574 расфасованный в шприцы, но я склонен верить, что это аналог, а не оригинал)

2. Динамометрический ключ с усилием 5-25 Н*м т.к. постель распредвалов необходимо тянуть с определенным усилием (рекомендуют в мурзилке 8-10 Н*м) и для клапанной крышки в разных источниках разные значения 5-8 Н*м

3. Микрометр с пределом измерений от 0-25 мм для измерения диаметра опорных шеек распредвалов.

4. Новые болты пастели распредвалов и клапанной крышки (необходимо брать новые, т.к. на старых резьба имеет свойство вытягиваться и не обеспечивает необходимого соединения)

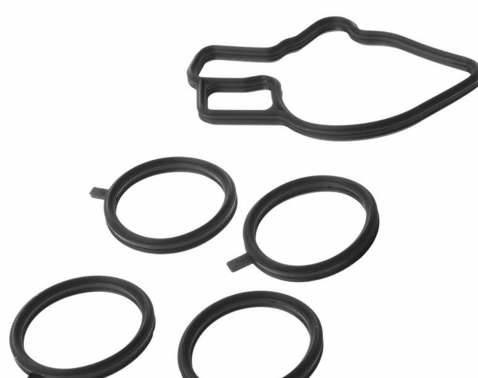

5. Комплект прокладок впускного ресивера — Так как снимаем его, то в профилактических целях их лучше заменить

6. Сальники распредвалов 2шт и заглушки распредвалов 2 шт

7. Уплотнительное кольцо маслоприемника8. Уплотнительные колечки форсунок 8 шт и 1 уплотнительное кольцо топливной рампы т.к. решил сять форсунки и промыть их

9. Расходники для ТО Масло, фильтра, масленый, воздушный, салонный, топливный и сетка в бензобак, свечи.

Вообщем к работе приступил в 7 утра в субботу. Начал с того что скинул ГРМ, шестерни распредвалов. Затем скинул впускной ресивер

Снял ресивер и, если цензурно выражаться, то удивился насколько грязная клапанная крышка под ресивером была оказывается. И на этом фоторепортаж с места события прекратился, т.к. руки все в масле.

Далее снимаем клапанную крышку, откручивая болты ее крепящие, далее откручиваем постель и достаем распредвалы.Сняв распредвалы отмыл в бензине их, постель и клапанную крышку ( на их тщательное мытье потратил времени больше, чем на разборку) Отмыв их замерил опорные шейки распредвалов — их значение у меня получилось 23,93 мм, что укладывается в допуски установленные заводом: должны составлять 23,915-23,931 мм. т.е. износ минимален. На пастели распредвалов и головке задиров также не обнаружено, значит можно облегченно выдохнуть — дело не в распредвалах и со спокойной душой всё собирать обратно.Меняем сальники распредвалов, ставим распредвалы на место и устанавливаем постель распредвалов, предварительно нанеся на неё анаэробный герметик (Существует 2 версии как его правильно наносить:1. — как в мурзилке (без масленых каналов)2. — с маслеными каналами

Источник

В каких случаях необходима замена двигательной смазки

От характеристик смазки и ее качества будет зависеть работа силового агрегата и эксплуатация самого автомобиля. На Приору завод-изготовитель устанавливал несколько различных двигателей, начиная от 8‑клапанных 21114 и 21116 и заканчивая 21126–21128. У них уже 16 клапанов и они способны выдавать мощность до 120 л.с.

Согласно рекомендациям, которые предоставляет производитель, замену масла необходимо производить в строгом соответствии с регламентом. Для новых автомобилей, как и для тех, которые прошли капитальный ремонт мотора, делать это следует спустя 2,5 – 3 тысячи километров пробега. Когда менять смазку впоследствии? Тут все очень просто — в ходе дальнейшей эксплуатации придется проводить ее замену через каждые 15 тыс. километров или ежегодно, без привязки к пробегу.

Однако это далеко не все ситуации, которые влияют на потребление масла и необходимость его замены. Производители говорят о том, что двигатель может потреблять до 1 литра смазочной жидкости буквально на каждой 1000 пройденных километров. Это обычное явление, особенно для отечественных моторов, но более точная норма потребления зависит от характеристик масла, например, его вязкости, а также эксплуатационных условий. При движении на больших скоростях, частых ускорениях, а также при не обкатанном двигателе степень потребления будет на порядок выше.

На какой основе работает датчик

Как и на самых первых моделях автомобилей здесь ничего не изменилось. Это простейшая схема из нескольких узлов:

1. Источник тока (аккумулятор).
2. Провод.
3. Контрольная лампа.
4. Пружинный, размыкающий датчик.

Всё очень просто.

Принцип работы датчика масла

Устройства такого типа автоэлектрики называют — концевик. Смысл в том, что на него постоянно подаётся электрический ток. При включенном зажигании. Выходной соединительный контакт, замыкается на пружину. Которая установлена в диэлектрической трубке. На конце пружины установлен стальной шарик. Упираясь в край устройства, выполненный из меди (бронзы), он замыкает цепь, так как приспособление вкручено в двигатель.

При запуске мотора создаётся давление масла. Датчик установлен так, что выходное сопло с шариком, соединено с протокой, в которой идёт смазка. При появлении давления, масло отжимает шарик от края, и контакт пропадает. В этот момент лампочка тухнет. Это обозначает, что состояние в системе смазки нормальное, и автомобиль может двигаться.

Неисправности системы сигнализации давления масла

Иногда, бывает и так, что при включении замка в положение включено, лампочка не загорается. Это означает, что следует тщательно проверить сигнализатор. Тут может быть несколько вариантов:

• Перегорела лампочка.
• Обрыв проводки.
• Плохой контакт в системе.
• Неисправность датчика.

Порядок замены

Все работы по замене контроллера необходимо проводить на остывшем двигателе, поскольку во время работы смазка нагревается до высоких температур. Порядок демонтажа по шагам.

1. Снять минусовую клемму с АКБ.
2. Датчик расположен в труднодоступном месте, для удобства можно снять воздушный фильтр.
3. Снять фишку проводов, осмотреть разъем, проверить проводку. В 20 % случаев поломки находятся в перетертых проводах.
4. Ключом на 21 ослабить крепеж контролера.

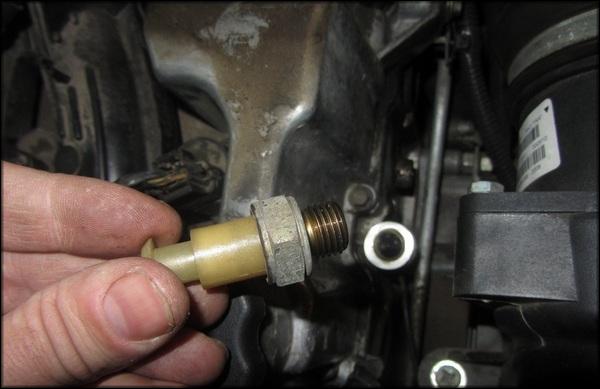

5. Выкрутить из посадочного места. Проверить плотность посадочного кольца, которое стоит в гнезде, при необходимости заменить.
6. Установить новый контроллер в обратной последовательности.

Замена датчика давления на Приоре потребует 10 минут работ в гараже, но, если неисправность индикатора связана с поломкой проводки, авто необходимо провести полный прозвон цепи, зачистить контакты. Если есть опасение, что своего опыта недостаточно, лучше обратиться в сервис.

Диагностика ДДМ на Лада Приора

Контроллера для Приоры не ремонтируются, поскольку основной поломкой детали будет разрыв мембраны или окисление контактов смыкающей группы. Стоимость запчасти в пределах 100–200 руб., поэтому деталь целесообразнее менять. Диагностика датчика проводится двумя способами:

• манометром;
• механически.

Проверка манометром более точный метод диагностики, необходимо головкой на 21 открутить датчик и на его место установить измеритель давления. Если показания прибора будут ниже 0.65 кг/см², это значит, что давление в системе смазки недостаточно, должна гореть лампа сигнализатора, датчик неисправен.

Механический способ используется, если под рукой нет манометра. Необходимо снять контроллер со смазочной системы, двигатель не заводить, несколько раз прокрутить стартер. Если из гнезда появится масло, датчик требуется поменять.

Нет Давления масла в моторе(((( — Сообщество «Лада Приора (Lada Priora Club)» на DRIVE2

Всем снова здрасти…Писал я как то тут недели 2 назад про давление масла в приоре…вообщем я скопировал все то что я написал ранее:Народ всем привет.Вообщем такова проблема, перебрал мотор 21126,поменяны поршни на стк, блок точился, колено не трогалось сказали норм.вкладыши новые, насос и маслоприемник новые, масло Мотюл 10/40,голова не ремонтировалась, кроме заменой колпачков и притиркой клопанов.И после всего этого при прогреве до 60 град. начинает мигать маслянка, на холодную все норм…Давление еще не мерил но и без него понимаю что на горячую оно пропадает.Что делать, незнаю.Помогите. Как то так.Теперь я расскажу что происходило и происходит сейчас. Перебрал мотор по новой, все чисто и было продуто, каждый канал, до сборки и перед сборкой, датчик новый, гидрокомпенсаторы новые…практически новый мотор, только с очень большими дырками…теперь на 60 градусах маслянка не начинает мигать, она тупо загораеться, именнно 60 градусов…Новые гидрокомпенсаторы не прокачиваются и не хотят, нет давки…Мерили мех.датчиком, что на холодную, что на горячюю, что под нагрузкой 0,5,но есть вероятность что датчик заболел…зара привезут другой датчик и помериим …если так и останеться то я не знаю что мне делать, как только спалить все*(((((
