Сравнение 16 и 8 клапанных двигателей ваз

Определяем, какой двигатель рисковый

Большое количество силовых агрегатов ВАЗ и вероятность попадания на экспериментальную модель затрудняет определение, является ли двигатель на том или ином авто «втыковым». При этом даже штудирование тех. документации не всегда дает достоверный ответ.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как слить бензин из бака отечественных авто и иномарок

Определить, гнет ли клапана на двигателе, позволяет только его физическая проверка. Операция эта не совсем простая, особенно это касается 16-клапанных агрегатов, но она позволяет точно установить подверженность их к изгибу клапанов.

Данный метод подойдёт для проверки автомобилей и от других производителей.

Алгоритм работ проверки очень прост:

• Снимаем с двигателя ремень ГРМ;
• Устанавливаем поршень первого цилиндра в ВМТ;
• Проворачиваем распределительный вал (16-клапанной версии — два) на два оборота;
• Выставляем ВМТ на втором цилиндре и снова делаем два оборота.

Если при проверке распредвалы вращались, не стопорясь – двигатель клапаны не гнет.

Этот метод проверки хоть и трудоемкий – надо разбирать привод ГРМ, затем снова собирать, выставлять по меткам, но он дает точный ответ.

Изменение рабочего объёма двигателя

Самый любимый двигатель тюнеров — 124

Этот способ является одним из самых простых и удобных. Такой тюнинг позволит значительно увеличить крутящий момент двигателя не прибегая к изменению стиля вождения. Увеличить его можно путём расточки цилиндров либо увеличением хода поршня.

• Увеличив объём цилиндров, вы сразу же увеличите мощность двигателя. Основывается это на том, что запас в толщине стенок цилиндров есть и их можно расточить используя специальный станок. Расточенные цилиндры за одинаковое количество времени будут сжигать наибольшее количество топлива, тем самым усиливая приемистость мотора.
• Увеличить ход поршня, можно при помощи нового коленчатого вала, у которого есть большой эксцентрисите́т, и подобрав к нему соответствующие поршни и шатуны. Как правило шатуны в этом случае устанавливаются облегчённые, так как масса в этом случае играет не последнюю роль. Новая поршневая группа позволяет значительно увеличить КПД и соответственно мощность. В завершении такого тюнинга целесообразно установить облегчённый маховик, для того, чтобы снять нагрузки на коленвал и сцепление, что безусловно положительно скажется на динамике и разгоне автомобиля.

Расточка цилиндров на станке.

Степень сжатия

• Само понятие как степень сжатия подразумевает собой соотношение камеры сгорания к общему объёму цилиндров. Это позволит одновременно существенно увеличить КПД, мощность двигателя и снизить расход топлива.
• Этих показатель возможно достичь если установить новый распределительный вал у которого совершенно другие геометрические показатели. Так, новый элемент способен увеличить объём камеры сгорания, в то время как объём двигателя останется неизменным. Такие работы лучше всего проводить вместе с установкой турбины (см. ниже – прим.). Однако помните, что эти работы не из дешевых.
• Также необходимо знать, что при монтаже такого распределительного вала, октановое число заливаемого бензина необходимо увеличить, так же, как и улучшить заливаемое моторное масло, которое имеет самые низкие коэффициенты трения. При проведении такого тюнинга, единицы компрессии могут увеличиться до 10 единиц.

Дроссельная заслонка

Многие владельцы ВАЗовских «двенашек» прибегают к тюнингу двигателя путём увеличения диаметра дроссельной заслонки. Безусловно, что для увеличения объёма воздушной смеси, такой тюнинг целесообразен. В магазинах можно найти заслонки диаметром от 52 до 56 мм

Однако обратите внимание, что увеличив диаметр заслонки, придётся менять и патрубки. Не редко, провалы возникают не из-за проблем с объёмом, а из-за засорённости дроссельной заслонки, в этом случае необходима её чистка

Заслонки разных диаметров.

Характеристики двигателей ВАЗ-2112 16 клапанов: сравнение 124 и 21120

Впускной ресивер

Благодаря наибольшему объёму впускного ресивера, воздуха будет поступать больше, а значит сделает его работу «ровнее». После этой доработки, податливость двигателя даже выше 5 тысяч оборотов останется стабильной.

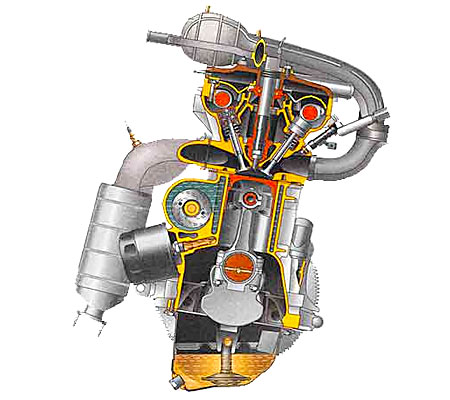

Устройство двигателя

16-ти клапанный 124 двигатель под капотом «двенашки»

• Двигатель бензиновый шестнадцатиклапанный, рядный, четырёхтактный, состоящий из четырёх цилиндров. Порядок работы цилиндров: 1-3-4-2 – начиная от шкива коленвала. С системой питания – распределённым впрыском, управляемый через контроллер Bosch, «Январь» или GM.
• Мотор закреплён в моторном отсеке при помощи четырёх эластичных опор, из которых передняя и задняя представляют собой штанги, фиксирующиеся от двигателя к кузову, а левая и правая идентичные ВАЗ-2110(11).
• На двигателе с одной стороны расположены приводы распределительных и коленчатого вала, насоса охлаждающей жидкости ( о проверке помпы и о выборе помпы – прим.), генератора, а также ремня ГРМ (о его замене тут), с другой датчики: температуры охлаждающей жидкости, давления масла, стартер, термостат, спереди: рампа с форсунками, впускной коллектор, щуп масляный, датчик детонации, шланг вентиляции картера, датчик фаз. С обратной стороны: масляный фильтр, датчик положения коленвала, выпускной коллектор. Сверху: свечи зажигания, высоковольтные провода. Подробнее о всех датчиках написано здесь.
• Чугунный блок цилиндров имеет идентичный индекс «21083» с двигателями от ВАЗ-2110(11), однако имеют разные винты под головки цилиндров М10х1,25 в отличие от М12х1,25, а также их наименьшую глубину входа.
• У каждого двигателя, есть свой серийный номер.

Цилиндры

Так выглядит блок цилиндров на снятом двигателе.

Цилиндры двигателя расточены непосредственно в блоке. Начальный диаметр 82 мм и во время ремонта может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется на нижней плоскости блока латинскими буквами.

Коленчатый вал

Этот элемент практически не выходит из строя.

Коленвал сделан из чугуна высокопрочной закалки, и снабжен пятью коренными, четырьмя шатунными шейками, а также восемью противовесами, отлитыми совместно с валом. Отличие этого коленвала от аналогов с ВАЗ-2112 обусловлено повышенной прочностью и износостойкостью, поэтому установка от младших моделей полностью исключена. К обратной стороне коленчатого вала при помощи шести самоконтрящихся болтов закреплён маховик.

Поршни

На этих поршнях как видно уже есть проточки под клапана. Их уже не загнёт.

Поршень в двигателе изготовлен из алюминиевого сплава, юбка поршня в продольном сечении – коническая, в поперечном – овальная. Отличительная особенность поршней для ВАЗ-2112, они имеют четыре углубления под клапаны, во избежание их загиба и последующей замены клапанов, тогда как на младших моделях они плоские. Для одного двигателя поршни следует подбирать по массе, не допуская разницу более чем в 5 грамм, для уменьшения дисбаланса КШМ (кривошипно-шатунного механизма – прим.). На поршне вмонтировано три кольца: верхние – компрессионные, препятствующие прорыву газов в картер двигателя, также они способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо – маслосъёмное (о его замене тут).

Шатуны

Как правило их меняют вместе с поршнями.

Шатуны – стальные, подразделяются на классы по массе – они маркируются краской или буквой на крышке. На крышках, как и на шатунах, клеймится номер цилиндра (он должен находиться по одну сторону шатуна и крышки).

Регламент обслуживания двс ВАЗ 21124

Сервисная книга рекомендует вам пройти нулевое ТО на пробеге 2 500 км и далее обслуживать мотор каждые 15 000 км, однако на форумах советуют сократить этот интервал до 10 000 км.

Для замены вам понадобится от 3.0 до 3.5 литров масла 5W-30/5W-40, а также новый фильтр. Каждые 30 000 км желательно менять свечи и воздушный фильтр, раз в 45 000 км ремень ГРМ. Регулировка тепловых зазоров клапанов не требуется, агрегат оснащен гидрокомпенсаторами.

Обслуживать двигатель 21124 путем замены расходников необходимо в соответствии с регламентом изготовителя:

Объект техобслуживания	Время или пробег (что наступит раньше)
Ремень ГРМ	через 40000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Максимально простое устройство ДВС позволяет производить ТО собственными силами без посещения СТО.

Обороты на холостых чаще всего плавают из-за грязного дросселя. Еще причина бывает в глюках ДМРВ, датчиков положения коленвала и дроссельной заслонки, а также РХХ.

Виновниками троения двигателя обычно являются забившиеся форсунки, неисправные катушки зажигания или свечи. Чуть реже это случается из-за прогара клапанов.

Различного рода шумы из-под капота обычно издают износившиеся гидрокомпенсаторы или растянувшийся ремень ГРМ. Однако это также вполне может оказаться признаком критического износа ШПГ. В этом случае требуется профессиональная диагностика.

Под ней расположены приводы газораспределительного механизма и электрогенератора. ГРМ включает в себя: шестерни распредвала, насос охлаждающей жидкости и 2 ролика, один из которых регулирует натяжение зубчатого ремня. На конце коленчатого вала находятся шестерня привода газораспределительного механизма, шкив генератора и маслонасос. Эти компоненты приводятся в движение от его вращения.

Благодаря широкому распространению можно найти такой агрегат почти на любой разборке, специализирующейся на продукции компании АвтоВАЗ. Стоимость хорошего экземпляра часто укладывается в 25 000 рублей. Новый мотор официальный дилер предлагает за 70 000 рублей.

Состояние:	Новый
Комплектация:	двигатель в сборе
Рабочий объем:	1.6 литра
Мощность:	89 л.с.

Сан Саныч рассказывает о решении очень распространенной проблемы такого мотора.

Тюнинг двигателя ВАЗ 2112 1,5 16V

Чип тюнинг двигателя ВАЗ 2112

Первое, что приходит в голову начинающему тюнинговщику это прошивка двигателя, все конторы обещают, что ваш мотор полетит как минимум… все это ересь. Прошивки дают самый минимальный эффект, почувствовать который очень сложно, о чип тюнинге надо думать когда мотор с турбиной, на атмосфернике пустая трата денег. Так как форсировать двигатель ВАЗ 2112 правильно, с минимальными потерями ресурса и с максимальной прибавкой лошадей. Самый простой и довольно таки стандартный способ увеличить мощность двигателя ваз 2112 это заменить распредвалы на СТИ-1(для стандартного ресивера), СТИ-3.1, СТИ-2 или Стольников 8.9(дороже остальных), чтоб облегчить жизнь движку, ставим легкую ШПГ от 126 мотора, дроссельная заслонка 54-56 мм, из навесного ресивер и выхлоп 4-2-1. На выходе имеем около 120 л.с. Доработка ГБЦ и злые широкофазные валы способны повысить мощность до 130-140 и более л.с. К этому стоит добавить коленвал с ходом 75,6 для увеличения объема двигателя ваз 2112 до 1,6 л., легкие Т-образные клапана, доработку ГБЦ и впускного коллектора, на выходе получаем около 140-150 л.с. Для города этих показателей хватает практически любому автолюбителю.

Установка компрессора на ВАЗ 2112

Альтернативный метод доработки двигателя 2112 и получения схожей мощности – установка компрессора. В широко известном видеоролике доступно объясняется все, что требуется для успешной реализации проекта на примере восьмиклапанного мотора, данный компрессор может быть установлен и на 16 клапанный двигатель, отдача мотора составит более 130 л.с. Можно использовать и другие компрессоры, но дуть больше 0,5 бар в стандартный мотор, без снижения степени сжатия, дело рискованное.

Внимание МАТ (18+)

Дросселя на ВАЗ 2112

Для повышения стабильности работы движка и отклика педали газа ставят 4 дросселя. Суть в том, что каждый цилиндр получает свою дроссельную заслонку и благодаря этому пропадают резонансные колебания воздуха между цилиндрами. Имеем более стабильную работу мотора от низов до верхов, плюс ко всему такой впуск короче и воздух максимально быстро попадает в цилиндры. Самый народный метод это установка 4-х дроссельного впуска от Toyota Levin на ВАЗ. Необходимо приобрести: сам узел, изготовить коллектор-переходник и дудки, дополнительно к этому нужен фильтр нулевик, форсунки, ДАД (датчик абсолютного давления), регулятор давления топлива и прошивка. Так же в продаже встречаются готовые комплекты 4-х дроссельного впуска, которые вполне годятся к использованию. Рекомендуется ставить легкую поршневую (от Приоры например), т.к. крутить тяжелую поршню это допольнительные траты энергии, широкофазные валы, например СТИ-6 или СТИ-7 Туринг Лайт, доработанную ГБЦ с легкими клапанами и цельными толкателями, пружинами опель С20ХЕ, выхлоп паук 4-1 или 4-2-1 на 51, а лучше 63 трубе.С правильной конфигурацией мотор 2112 выдает порядка 180-200 л.с. Чтоб совсем запустить авто в космос, на объеме 1,5л, ставим валы СТИ Спорт-8. Конфигурацию мотора под подобные валы писать нет смысла, единицы решаться такое собирать.К недостаткам можно отнести сокращение ресурс двигателя и это неудивительно, ведь движки на дудках крутятся 8000-9000 и более об/мин. Так что постоянных поломок и частого ремонта двигателя 2112 вам не избежать.

Турбо двигатель ВАЗ 2112

Желание надуть свой мотор преследует всех владельцев полуторалитрового шеснаря, как реализовать проверенные и правильные методы наддува на вашем моторе описано ЗДЕСЬ, в самом низу статьи, все эти принципы применимы и на моторе 2112.

РЕЙТИНГ ДВИГАТЕЛЯ: 3

Обслуживание

Техническое обслуживание, характерное для автомобилей производства АвтоВАЗ. Основные операции проведения обслуживания являются — замена масла и масляного фильтра. Для смены смазочной жидкости необходимо 3,2 литра моторного масла. В свою очередь, в мотор влезает 3,5 литра смазки.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент. ТО-5: Пятое ТО для двигателя, как второе дыхание.

На этот раз меняется много чего. Итак, рассмотрим, какие элементы полежат замене в пятом техническом обслуживании:

• Замена масла.
• Замена фильтра масляного.
• Замена воздушного фильтра.
• Замена топливного фильтрующего элемента.
• Меняются ремень ГРМ и ролик.
• При необходимости ремень генератора.
• Водяной насос.
• Прокладка клапанной крышки.
• Другие элементы, которые необходимо заменить.
• Регулировка клапанов, при которой регулируется газораспределительный механизм.

В данную группу входит не только замена моторного масла, но и регулировка клапанов.

Первым делом стоит сказать про ВАЗ 2112 замена масла которого должна выполняться каждые 15 000 километров пробега. Конечно, если вы замените его чуть раньше или чуть позже, то ничего страшного. Главное, не забывать про это дело, чтобы двигатель 2112 не голодал и не выходил из строя.

Отечественные 16-клапанные моторы

Маленькое предисловие. Сталкиваясь с 16-клапанными ВАЗами на бытовом уровне, запомните, что такие авто всегда комплектуются 14 дюймовыми колесными дисками, так как спереди стоят увеличенные вентилируемые тормозные диски.

Итак, «шестнарь» произошел от 8-клапанного двигателя. В статьях можно встретить упоминания, что ВАЗ хотел создать мощный и экономичный мотор, так вот, «шестнарь» никогда не будет экономичнее восьмиклапанного двигателя. Расход 16-кл. мотора 7.5 — 10 литров, в зависимости от динамики.

Первым мотором из линейки был 21120 (далее 120-й

). Объем полтора литра, оснащен модулем зажигания, клапана гнет. Визуально отличается литым впускным коллектором. Был разработан для автомобилей 2110-2112, устанавливался в различные модификации вроде «Премьер» и 2112 в кузове двухдверный хэтчбэк. В серию пошел в 1996 году и устанавливался на машины до 2004 года. Если уже в наше время вы приобретаете машину с таким мотором, то, скорее всего, он уже пережил ремонт и на нем установлена «безвтыковая» поршневая.

В 2004 году 120-й мотор был заменен новым с индексом 21124 (далее 124-й

). Кроме автомобилей десятого семейства, он устанавливался на ВАЗ 2113 и ВАЗ 2114.

В этом двигателе не гнет клапана, благодаря проточкам на поршнях, в это его основное отличие от предшественника. Отличить его легко по пластиковому впускному коллектору. Кроме того, модуль зажигания заменен индивидуальными катушками на каждый цилиндр. Объем двигателя повышен до 1.6 литра.

Многие люди называют этот мотор самым сбалансированным в линейке ВАЗ, и, думается, это правда. Его ресурс 200 тысяч минимум, если ездить «без фанатизма».

В 2007 десятое семейство ушло с конвейера (машинокомплекты в наказание сосланы на Украинский ) и в свет вышла «Приора». Этот «прорыв» в машиностроении оснастили 21126 мотором ( 126-й

). Его оснастили облегченными шатунами, поршнями, вкладышами, и прочими деталями, что сделало его ресурс меньше, чем у 124 мотора. В целях повышения мощности проточки на поршнях убраны и клапана на этом моторе загибает.

21128 или 128-й

мотор был создан и ставился на Приоры и 2110-2112, которые выпускались данной фирмой. Это наследник 124-го мотора, объем двигателя повышен до 1.8 литра, что негативно сказалось на ресурсе. На практике я видел один такой автомобиль, который при пробеге 90 тысяч километров страдал сильным жором масла. Этот двигатель получил много негативных отзывов.

В 2013 году появился 21127 или 127

-й мотор, мощность в нем повышена до 106 лошадиных сил, установлен регулируемый впуск воздуха через ресивер, произошел отказ от ДМРВ в пользу ДАД (датчик абсолютного давления) и ДТВ (датчик температуры воздуха). Клапана в этом моторе загибает.

И последнее творение, которое мы рассмотрим это 11194

двигатель. Имеет объем 1.4 литра, устанавливался на Калины. В свое время я поездил на такой Калине, и смысл такого двигателя мне не понятен, едет он точно так же как и 8-клапанный. Отзывы оставляют желать лучшего, а за неоправданный жор масла двигатель прозвали «легендарный калиномотор», конечно же, не без сарказма.

Мы кратко рассмотрели «шестнари» от ВАЗ. В этой статье я не затрону современные моторы Вест и прочих творений АВТОВАЗ, если честно, то пропадает интерес изучать поделки альянса французов и японцев.

Если статья была интересна, то поставьте палец вверх и подпишитесь на канал.

Источник

Преимущества шестнадцатиклапанного двигателя

Мы уже говорили о том, что рассматриваемые в статье ДВС семейства ВАЗ-2110(2112) отличаются большей мощностью, меньшим расходом топлива, а также высокими техническими характеристиками в отличие от “восьмерок”. Пришло время узнать, какие конструктивные особенности делают 16 клапанный двигатель ВАЗ 2112 столь привлекательным выбором для автомобилистов.

• экономия топлива;
• более высокая мощность;
• детонационная стойкость;
• продвинутая система охлаждения;
• простой тюнинг за счет разнесения впускного и выпускного тракта.

Именно разделение между собой впусконого и выпусконого трактов в конструкции двигателей ВАЗ-21120 и 21124 делает возможным осуществить вполне ощутимую экономию топлива. Таким образом, поступление горючего и забор отработанных газов производятся отдельной разнесенной системой клапанов, благодаря чему не происходит нежелательного смешивания топлива и продуктов горения. Очевидно также, что благодаря этому повышается КПД двигателя и его мощность.

Шестнадцатиклапанный двигатель ВАЗ 2110

Не обошли стороной новшества и камеру сгорания, а также строение блока цилиндров. Их конструкция несколько изменена таким образом, что риск детонации топливной смеси сводится к минимуму. Это действительно весомое преимущество, ведь качество бензина в наших АЗС оставляет желать лучшего. Соответственно, подобного рода конструкция ДВС остается как гарантия его долгого срока службы.

Высокой стабильностью также радует работа системы охлаждения подобного рода устройств. Это важнейший фактор, обеспечивающий долгую работу двигателя и надежность в процессе его эксплуатации. Эффективный теплоотвод позволяет ДВС работать в заданном температурном режиме, предупреждая преждевременный износ. Достаточно ли весомые преимущества для вас в пользу 16 клапанов? Но это еще не все.

Особенности поршневой группы

Обновленный двигатель получил и новые поршни, в днище которых предусмотрены клапанные лунки: в каждом поршне сделано четыре выемки глубиной 5,53 мм, которые предназначены для предотвращения загибов (поломки) клапанов в случае обрыва ремня привода ГРМ.

Раньше, если такое случалось, терялась связь клапанов с коленчатым валом, их движение прекращалось, а вот сам вал, увлекаемый маховиком, по инерции продолжал вращаться, а соответственно, двигались и поршни. В итоге происходило их столкновение с клапанами. Результат — они гнулись, ломались или даже пробивали дно поршня.

Размеры поршневых колец, которые могут быть как чугунными, так и стальными, остались прежними: 82 мм.

Поршневой палец имеет плавающую посадку, а его осевая фиксация обеспечивается стопорными кольцами. Длина пальца — 60,5 мм, а его диаметр составляет 22 мм.

Шатуны двигателя 21124 взаимозаменяемы с шатунами модели 2112.

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

• Если привод только на генератор — длина ремня 742 мм.
• При наличии гидроусилителя руля — 1115 мм.
• При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Особенности конструкции двигателя Лада 21124 16 клапанов

Прежде всего двс отличается от предыдущего 1.5‑литрового ВАЗ 2112 более высоким блоком. А увеличение хода поршня на 4,6 мм позволило нарастить рабочий объем мотора до 1.6 литра. Благодаря лункам в днищах поршней, этот силовой агрегат при обрыве ремня клапана не гнет.

Этот мотор получил ряд современных конструктивных решений. Кроме уже использовавшихся раньше гидрокомпенсаторов, на нем впервые применили индивидуальные катушки зажигания. А катколлектор позволил вписаться в жесткие экологические нормы ЕВРО 3 (потом и ЕВРО 4).

Популярный блогер Евгений Травников сравнивает характеристики 24-го и 26-го двс.

Про новые моторы АвтоВАЗа 21114 и 21124 писал в свое время журнал За Рулем

Трансмиссия и подвеска ВАЗ 2110 8 клапанов инжектор

В Ладе 21102 встроена пятиступенчатая механическая коробка передач (МКПП). Данная коробка применяется на всех версиях линейки 2110. Она обладает хорошей шумоизоляцией, ход рычага удобный, плавность переключения гораздо лучше, чем у Жигулей и Самары. Корпус (кожух) коробки изготовлен из алюминиевого сплава. Внутри кожуха расположен первичный (ведущий) и вторичный (ведомый) вал. Валы объединяются с дифференциалом и главной передачей. Пять передач переднего хода оснащены синхронизаторами, которые улучшают плавность переключения.

Передаточные числа: 1-я передача — 3,636, 2-я — 1,95, 3-я — 1,357, 4-я — 0,941, 5-я — 0,784. Для передачи заднего хода — 3,5. Передаточное отношение главной передачи — 3,7. Инструкция по эксплуатации гласит, что нужно менять трансмиссионное масло каждые 75 тыс. км.

Смягчение ударов шасси на кузов, а также обеспечение устойчивости и плавности осуществляется силами передней и задней подвески Лада 2110. На передней оси применена независимая конструкция. У каждого колеса есть независимая цилиндрическая пружина, внутрь которой помещена стойка типа Макферсон. Каждая стойка имеет свой гидравлический амортизатор. Непосредственно к поворотным кулакам прикреплены нижние рычаги, а к ним крепится стабилизатор поперечной устойчивости. Рычаги помогают уменьшать крен колеса (поворот его вокруг продольной оси). Когда автомобиль делает поворот, колесо, поворачиваемое «внутрь кузова», может отходить от оси вращения. Стабилизатор не дает этого сделать, скручиваясь. Таким образом, передняя подвеска Лады 2110 позволяет сохранять устойчивость авто на поворотах. Задняя подвеска

представляет собой жёсткую конструкцию, главный элемент которой — поперечная балка. Поскольку задние колеса не вращаются, маневренность обеспечивать не нужно, а устойчивость сзади должна быть на высоком уровне. Поэтому применена такая конструкция. Балка состоит из продольных рычагов, прикреплённых к каждому колесу, и соединителя, который скрепляет рычаги при помощи сварки. Колеса на задней оси также оснащены гидравлическими амортизаторами для смягчения при ударах.На Ладу 2110 устанавливаются радиальные шины 175/70. На передних колёсах применяются дисковые вентилируемые тормоза, а на задних — барабанные.

Регламент обслуживания двс ВАЗ 21124

Сервисная книга рекомендует вам пройти нулевое ТО на пробеге 2 500 км и далее обслуживать мотор каждые 15 000 км, однако на форумах советуют сократить этот интервал до 10 000 км.

Для замены вам понадобится от 3.0 до 3.5 литров масла 5W-30/5W-40, а также новый фильтр. Каждые 30 000 км желательно менять свечи и воздушный фильтр, раз в 45 000 км ремень ГРМ. Регулировка тепловых зазоров клапанов не требуется, агрегат оснащен гидрокомпенсаторами.

Этот компонент предназначен для приготовления воздушно-топливной эмульсии и доставки ее к входам цилиндра. Она состоит из 3 частей: системы подачи воздуха, бензина и ресивера.

Топливная система включает в себя топливную рампу с форсунками, электрический насос, бак и соединительные трубки. Система подачи воздуха состоит из бумажного воздушного фильтра, шлангов и дроссельного узла.

Работает подача топлива следующим образом. По сигналу от блока управления двигателем включается насос и топливо поступает в рампу. Из нее топливо через форсунки впрыскивается в ресивер, где оно смешивается с воздухом. Полученная смесь при помощи разрежения в цилиндре втягивается в него.

Обороты на холостых чаще всего плавают из-за грязного дросселя. Еще причина бывает в глюках ДМРВ, датчиков положения коленвала и дроссельной заслонки, а также РХХ.

Виновниками троения двигателя обычно являются забившиеся форсунки, неисправные катушки зажигания или свечи. Чуть реже это случается из-за прогара клапанов.

Различного рода шумы из-под капота обычно издают износившиеся гидрокомпенсаторы или растянувшийся ремень ГРМ. Однако это также вполне может оказаться признаком критического износа ШПГ. В этом случае требуется профессиональная диагностика.

В принципе, мотор 21124 считается «не капризным», однако существуют присущие исключительно этой версии поломки:

Протечки антифриза между блоком и ГБЦ	асбестовая прокладка обладает низким ресурсом	замена прокладки головки блока цилиндров
Скрежет стартера	износ венца маховика	замена венца либо маховика целиком, возможна установка двухмассовой модификации
После запуска мотор глохнет	1)выход из строя системы управления 2)впускной топливопровод разгерметизирован 3)упало давление внутри системы питания 4)повреждение соединения катушек зажигания или ослабленный крепеж	1)перепрошивка или ремонт 2)замена прокладок, протяжка соединений 3)ремонт рампы либо замена узла 4)протяжка крепления, замена катушек
Прогретый ДВС не запускается	засорение системы питания либо воздушного фильтра	прочистка топливопроводов, замена фильтра воздушного

Следует выдерживать усилие затяжки всех крепежных элементов в соответствии с мануалом производителя. Например, масляные пятна под мотором могут быть вызваны, не только износом прокладки картерного поддона, но и недостаточным моментом затяжки, в том числе, и ГБЦ. Реже выходит из строя прокладка датчика аварийного давления системы смазки.

Благодаря широкому распространению можно найти такой агрегат почти на любой разборке, специализирующейся на продукции компании АвтоВАЗ. Стоимость хорошего экземпляра часто укладывается в 25 000 рублей. Новый мотор официальный дилер предлагает за 70 000 рублей.

Состояние:	Новый
Комплектация:	двигатель в сборе
Рабочий объем:	1.6 литра
Мощность:	89 л.с.

Сан Саныч рассказывает о решении очень распространенной проблемы такого мотора.

Ремни приводов, используемые в двигателе, и их маркировка

Для функционирования механизма ГРМ в конструкции 16-клапанного двигателя 21124 используется ремень шириной 25,4 мм, который имеет 136 параболических зубов и промаркирован как «2112-1006040». Ресурс до возможной замены составляет 45 тыс. км.

Если на мотор не установлены дополнительные навесные агрегаты, а именно насос ГУР и компрессор кондиционера, то в приводе генератора применяется ремень с маркировкой «2110-3701720 6 PK 742» (рабочая длина – 742 мм).

Если установлен насос ГУР, то для привода генератора устанавливается ремень другого размера – 1115 мм. Его маркировка – «2110-1041020 6 PK 1115».

Модель с компрессором для кондиционера имеет еще более длинный ремень генератора – 1125 мм, с маркировкой – «2110-8114096 6 PK 1125».

Итоги

Хотя автомобиль ВАЗ-2112 уже давно не производится, его можно довольно часто встретить на улицах многих городов постсоветского пространства. Машина смогла неплохо себя зарекомендовать, особенно в начале производства. Многие даже принимали данный хэтчбек за иномарку. Даже сегодня авто имеет не такой грубый дизайн, как например «девятка» или подобные ей автомобили, и смотрится даже современно.

Если водитель не оставляет без внимание свою машину, она будет выглядеть хорошо. «Двенашка» получила среднюю высоту дорожного просвета, передний привод, более-менее неплохой салон и объемный багажник

Понятное дело, что с иномарками модель соперничать не может, но для своей цены является оптимальным вариантом.

Особенно она подойдет для любителей тюнига, так как располагает массой возможностей для улучшения внешности, салона и технической части. Не получится избежать некачественного салона, низкого уровня шумовой изоляции. Также внутри, особенно на заднем ряду, не хватает свободного пространства. Скрипящие звуки будут постоянно сопровождать водителя на дороге.

Мощности силовых установок хватает не всегда, преимущественно ощущается недостаток мощи при обгоне. Зато двигатель может назвать достаточно экономичным, даже в городской черте. ВАЗ 2112 хоть и не идеальная машина, но для первого автомобиля подойдет хорошо, так как имеет небольшую стоимость на вторичном рынке, низкие ценники на запчасти и легко ремонтируется.
