Неисправности датчика коленчатого вала на ваз-2114: основные признаки

Диагностика и съем

Дело в том, что похожим образом себя ведут многие поломанные детали. Поэтому необходимы доказательства! Для их получения понадобится такой прибор, как омметр и снятый агрегат. К нему бы в пару еще электрика и проблем не видать. Если такового рядом нет, а омметр раздобыт, необходимо знать, что с ним делать. Главная цель проводимой процедуры – проверить обмотку на разрывы сопротивления. Исправный датчик продемонстрирует показания в районе 550-570 Ом. Если же значение меньше или больше этих цифр тогда демонтаж был проведен не зря. Кстати, у нас он только начинается.

Замена контроллера каких-либо способностей, да и чьей-либо помощи не требует. Любые другие механизмы транспортного средства мы трогать не будем. Приступим:

• Выключаем зажигание и ступаем к датчику;
• Снимаем клеммы;
• Очищаем посадочное место;
• Извлекаем провод с колодкой;
• Отвинчиваем один болт на «10»;
• Извлекаем агрегат.

Как снять датчик коленвала мы разобрались. Уверен на 100% в том, что каждый из вас без трудностей сможет осуществить процедуры своими силами, ну не ехать ведь из-за одного болта на СТО. Однако, чтобы ответить на вопрос «Как поменять датчик?» полностью, необходима провести монтаж нового устройства.

Проверка

Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.

Вообще же искомый нами датчик находится на крышке масляного насоса. Искать его нужно непосредственно возле шкива генератора.

Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.

• Демонтаж датчика осуществляется ключом на 10 миллиметров;
• Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
• Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
• Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

https://youtube.com/watch?v=fpHT2StBVnU

Способы проверки

Перед тем как идти в автомагазин за новым датчиком, все же рекомендуется вначале проверить тот, что установлен на авто.

Так будет значительно быстрее определить, почему авто плохо работает ведь возможно, что виноват во всем совсем не датчик, тем более что некоторые способы проверки не такие уж и сложные.

Самыми распространенными являются:

• проверка на сопротивление катушки датчика;
• комплексная проверка (сопротивления катушки и изоляции, индуктивности обмотки);
• проверка осциллографом.

Первые две проверки – достаточно простые, выполнить их можно вполне самому, имея необходимые приборы.

Третий способ – самый точный, но провести проверку его возможно только на специализированных станциях.

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

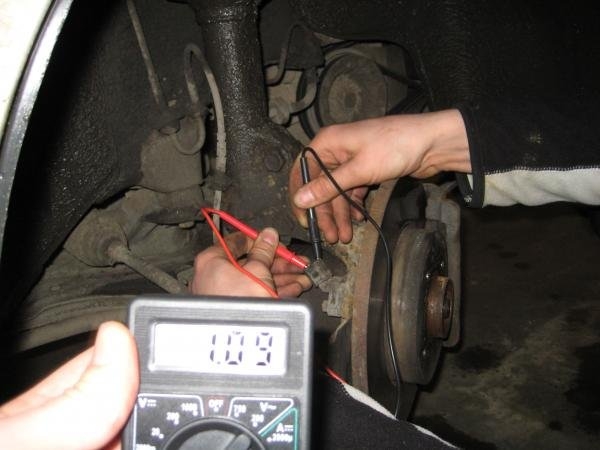

1. При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
2. На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
3. Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем ДПКВ ВАЗ 2114

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.

Неисправности датчика коленвала

• При неисправной работе датчика коленвала на щитке приборов автомобиля загорается чек.
• На автомобиле существенно может ослабнуть тяга, машина может не завестись, могут плавать обороты двигателя на холостом ходу (обороты могут произвольно увеличиваться и уменьшаться), при движении увеличится расход топлива.
• Отказ датчика приводит к нарушению работы форсунок, отвечающих за впрыск топлива и нарушению функционирования системы зажигания.
• Впрыск топлива не совпадает с вспыхиванием искры на свечах зажигания, что приводит к непредсказуемым последствиям.
• Автомобиль даже какое-то время может ехать нормально с загоревшимся чеком на щитке приборов. Но все это временно. Как говорится «хороший стук наружу выйдет». Однако разумеется не обязательно, что при таких симптомах поломался именно датчик ДКВП.
• Аналогичные признаки могут быть при выходе из строя датчика кислорода. Если на вашей машине отсутствует бортовой компьютер, то проверить работу датчика можно путем его замены на новый, или поездкой в автосервис.

Приведем пример. У знакомого четырнадцатая начала троить и очень долго он не мог найти причину этого. Поехал на сервис. Проверили и ничего не нашли, развели руками, посоветовали поменять датчик коленвала. Поменял. Машина все равно временами троит. Поехал на другой сервис. Там сказали поменять датчик кислорода. Заменил и его. С начала поехал все было нормально, а потом все вернулось на круги своя. Машина опять начала троить. Ничего не добившись в автосервисах, рассказал о проблеме на работе. Один коллега посоветовал проверить клапана. Поехал, отрегулировал клапана и «свершилось чудо». Один клапан действительно был сильно зажат, и причина неисправности была в нем. Поэтому прежде чем грешить на датчик внимательно проанализируйте ситуацию. На самом деле у ДКВП довольно большой срок службы и выходит из строя он не так часто.

Визуальный осмотр датчика

Однако, если у вас все же есть подозрения, что причиной неисправности может быть датчик коленвала, то нужно его снять и осмотреть.

• Первой причиной неисправности могут быть трещины в корпусе, повреждение сердечника, контактов.
• Также датчик может выйти из строя по причине износа чувствительного элемента или заводского брака. В этом случае визуально определить работоспособность датчика невозможно. Придется ехать на сервис или купить новый самому и поставить.

В случае, если причина была не в ДКВП, его можно оставить себе в запас или сдать обратно в магазин.

Способ проверки датчика коленвала

Самому работоспособность датчика можно проверить мультиметром. Он измеряет сопротивление обмотки сердечника. Для этого переключаем прибор в положение измерения сопротивления. Переключатель ставим в положение 2 кОм. Затем прищепки контактной группы плотно прижимаем к клеммам датчика. Если клеммы ДВКП окислены или грязные, их необходимо хорошо очистить подручными средствами (наждачная бумага, надфиль). Это тоже часто бывает причиной выхода датчика из строя. Прибор должен показывать от 500 до 800 Ом. Но на сто процентов в исправности нельзя быть уверенным, поскольку снятый датчик может выдавать одни показания, а во время работы, когда его температура повышена, показания могут быть совсем другими.

В этот момент может происходить пробой или короткие замыкания между витками обмотки. В этом и заключается вся сложность, то есть в нерабочем состоянии все нормально, а во время работы устройство выдает неправильный сигнал на электронный блок управления. Если у кого-то осталось, то можно посмотреть паспортные данные датчика коленвала. Эта бумажка обычно кладется в коробочку вместе с устройством. Здесь должны быть указаны точные сопротивление и индуктивность. Можно также замерить индуктивность ДВКП. Для этого ставим прибор в положение измерения индуктивности. Показания рабочего датчика должны быть около 400мГн.

Еще замеряется состояние изоляции датчика, но для этого вам понадобится еще один прибор, который называется мегометр. Замер в этом случае проходит иначе. Устанавливаем прибор на отметку в 500 В. Одну клемму прибора присоединяем к корпусу датчика, а другую к его контакту. В этом случае сопротивление должно быть около 20-25 МОм. Но наверное все-таки в этом нет никакого смысла. Поэтому, что делать решайте сами. Стоит ли покупать эти приборы за 500-800 рублей, или купить датчик за 250 рублей. В принципе прибор можно попросить у соседа или друга. Решает каждый сам.

Как самостоятельно заменить датчик коленвала на автомобиле ВАЗ 2115

Необходимые материалы, инструменты:

• ключ на «10», головка, вороток, отвертка с плоским наконечником;
• ветошь, дополнительное освещение по мере необходимости;
• новый ДПКВ.

Пошаговое руководство по замене своими руками:

• устанавливаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;
• в области расположения масляного насоса отверткой поддеваем колодку с клеммами, снимаем, отводим в сторону силовые контакты;
• выкручиваем винт (на «10») – фиксатор датчика;
• извлекаем контролер, проводим дефектовку, протираем, очищаем от остатков пыли, грязи посадочное место;
• вставляем новый контролер, привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена.

Рекомендации по обслуживанию контролера

• соблюдать регламент автопроизводителя. Детально процесс описан в руководстве по эксплуатации техническим средством;
• не нарушать сроки проведения технического осмотра (каждые 15000 км);
• покупать и устанавливать оригинальные детали, каталожные артикулы которых совпадают с заводской маркировкой;
• при наличии достаточного опыта проводите профилактику своими силами. В противном случае воспользуйтесь услугами профессиональных мастерских.

Добро пожаловать! Датчик положения коленвала – нужен для того, чтобы считывать обороты коленвала и определять в какой момент поршни находятся в ВМТ (Верхняя Мёртва Точка), а благодаря нему уже контроллер (ЭБУ) посылает искру и заливает бензин в цилиндр, тем самым топливно-воздушная смесь в определённый момент (Когда поршни в ВМТ будут находится) сгорает и двигатель продолжает ровно и без перебойно работать, если же датчик полностью попробовать вынуть и завести автомобиля или если дождаться пока он выйдет из строя, то всё будет очень печально, а именно ЭБУ перестанет понимать в какой момент нужно подавать искру и в какой момент нужно будет вливать топливо в цилиндр (ЭБУ просто не будет знать в какой момент поршни будут находится в ВМТ), тем самым автомобиль либо будет ужасно троить, а холостые обороты сильно дёргаться, либо же он просто не заведётся и кстати, это один единственный датчик в автомобиле, при выходе из строя которого автомобиль больше не заведётся.

Примечание! Чтобы осуществить замену данного датчика на автомобиле, много инструментов и тем более времени не нужно, достаточно будет запастись: Накидными головками и воротком или же обычным накидным ключом примерно «на 10», но кроме того если вы захотите проверить датчик на исправность, то в этом случае ещё и мульти-метром запаситесь, без которого не один датчик проверить быстро вряд ли получится!

Датчик коленвала ВАЗ 2110

Где находится датчик положения коленвала? Датчик располагается на кронштейне и чтобы он не болтался, он прикручен к этому кронштейну при помощи болта, направлен же он на шкив коленчатого вала по которому и понимает в каком положении находятся в определённый момент поршни в цилиндрах, чтобы вы могли визуально увидеть место расположения данного датчика, просмотрите фотографию ниже, на которой синей стрелкой он показан приблизительно, а красной подробно.

Когда нужно менять датчик положения коленвала? Если загорелась всем известная лампа «check engine» у вас на приборной панели, то это уже говорит о том что есть какая то неисправность с датчиками, а если брать во внимание именно датчик положения коленвала, то кроме этой лампы как мы уже успели упомянуть ранее будет неровный холостой ход, при котором автомобиль может глохнуть, а так же автомобиль может вообще не завестись, ну а если всё же завёлся, то кроме неровного холостого хода вся динамика у него ещё пропадёт и он будет ехать очень слабо

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

• Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
• Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
• Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
• Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.

Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.

ДПК бывают трех типов:

1. Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
2. Использующие эффект Холла (цифровые). Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
3. Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.

Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.

Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см)

Двигатель не запускается

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.

Датчик проверяется при помощи диагностики или заменой на заведомо исправный.

Двигатель неожиданно глохнет на горячую

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё…. Постоял, и стал завелся….

прошло 5-10-20 минут и всё сначала

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала сталкивался лично.

Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.

По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.

Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.

Двигатель не запускается при морозе

Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.

Как заменить датчик положения коленвала на ВАЗ 2113-ВАЗ 2115?

Примечание! Перед заменой рекомендуем скинуть клемму минус с аккумуляторной батареи, вить всё же работу будете проводить с электроникой и если вода или что то наподобие неё попадёт на датчик (Провода), то могут проблемы начаться в дальнейшем, более подробно о том как скинуть клемму с аккумулятора, читайте в статье: «Замена аккумулятора» пункт 1!

Снятие: Снимается датчик очень легко, во-первых от него отсоединяется колодка с проводами которая ещё красной стрелкой указана, а отсоединяется она посредством отгибания фиксатора который колодку и крепит, после того как эта операция будет произведена, выкрутите болт крепления датчика как это на маленьком фото показано и после чего полностью снимите его с автомобиля, только когда вытаскивать будете, делайте всё аккуратно, не отломите ничего.

Примечание! Насчёт проверки датчика на работоспособность, делается это всё следующим образом, покупается в автомагазине вольтметр или же берётся мульти-метр и на нём включается функция вольтметра (Включайте функцию с пределом измерения до 200 мВ), после чего контакты (Щупы) идущие от мульти-метра подсоединяются к выводам датчика и после этого берётся отвёртка с толстым металлическим лезвием и быстро проносится в том месте, где торец у датчика находится (Чтобы вы поняли, то датчик торцом ещё на шкив коленвала направлен) и когда будете проносить, следите за напряжением которое показывает вольтметр (Оно не должно будет равняться, примерно 0.3 Вольтам), оно должно будет скакать и меняться во время понесения лезвия рядом с торцом датчика!

Установка: Устанавливается новый датчик на своё место в обратном порядке снятию, при этом зазор между ним и между шкивом коленчатого вала (Указан красной стрелкой этот шкив), должен быть в пределах 1±0.41 мм, если у вас что то будет не сходится (Зазор будет слишком большой), то для начала попробуйте убрать всю грязь из под датчика коленвала в том месте где он крепится (Это если старый датчик ставить собираетесь, если новый и зазор слишком велик, то сразу едьте в автомагазин за новым), если же зазор слишком маленьким будет или же если датчик вообще завернуть не сможете, то опять же едьте в автомагазин за новым или меняйте уже имеющийся, потому что вам скорее всего продали не тот датчик, а все датчики разную длину имеют и поэтому попросите (Если это будет возможно) в автомагазине замены данного датчика на именно тот который вам нужен.

Дополнительный видео-ролик: Просмотрите ещё видео-ролик ниже, в котором показывается пример замены как раз таки этого датчика на новый на автомобиле десятого семейства, но в принципе и на Самарах 2 делается всё абсолютно идентично.

Примечание! А о том как проверить датчик, смотрите во втором ролике который так же размещён ниже, в нём всё очень подробно рассказано и дополнительных вопросов про проверку данного датчика у вас даже скорее всего и не останется!

Признаки неисправности и замена датчика положения коленчатого вала на ВАЗ 2114

ВАЗ 2115 (Лада Самара) относится к легковым автомобилям малого класса, выпускался Волжским заводом до 2012 года. Модель имела единственный тип кузова — седан и комплектовалась линейкой продуктивных двигателей на 8 клапанов, с системой подачи топлива — инжектор. Датчик коленвала ВАЗ 2115 не относится к частым расходником модели, но учитывая, что последняя «Пятнашка» сошла с конвейера 8 лет назад водители все чаще замечают признаки неисправности ДВС, которые характерны для поломки дпкв.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Перед тем как снять датчик с его посадочного места, не забудьте обозначить метками его положение на двигателе. Это избавит вас от проблем при повторном его монтаже. Итак, переходим к рассмотрению диагностики.

Проверка сопротивления омметром

Проверка ДПКВ с помощью омметра и осциллографа

Это наиболее простой метод, однако он не дает 100% гарантии того, что такая проверка выявит неисправность. Для этой процедуры вам понадобится мультиметр, который вы должны переключить в режим измерения сопротивления (омметр). С его помощью нужно измерить сопротивление катушки индуктивности. Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения.

Как правило, значение сопротивления большинства катушек находится в пределах 500. 700 Ом. Однако точное значение лучше почитать в документации к датчику или найти в интернете. Соответственно, на мультиметре нужно устанавливать верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему). Если в результате замера вы получили значение, близкое к обозначенному выше, значит, с катушкой все в порядке. Однако успокаивать себя еще рано, ведь такая проверка не полная. Лучше продолжить проверку с помощью других методов.

Проверка значения индуктивности

Любая катушка в возбужденном состоянии имеет свою индуктивность. Это же касается и той, которая встроена в корпус ДПКВ. Метод проверки заключается в измерении этого значения. Для этого вам понадобится:

• мегаомметр;
• сетевой трансформатор;
• измеритель индуктивности;
• вольтметр (желательно цифровой).

Некоторые мультиметры имеют встроенную функцию измерения индуктивности. Если же у вашего прибора ее нет, то стоит воспользоваться дополнительным оборудованием. В любом случае измеренное значение индуктивности катушки ДПКВ должно находиться в пределах 200. 400 мГн (в отдельных случаях может незначительно отличаться). Если вы получили значение, которое сильно отличается от указанного, то велика вероятность того, что датчик неисправен.

Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора. Размагничивание катушки необходимо провести с помощью сетевого трансформатора. Однако самый совершенный метод диагностики ДПКВ заключается в использовании осциллографа.

Проверка с помощью осциллографа

Осциллограмма на работающем двигателе. Красным обозначено прохождение места без зубьев

С помощью этого метода можно не только узнать контролируемые значения, но и увидеть процесс формирования сигналов. Это дает исчерпывающую информацию о состоянии и работе ДПКВ. Лучше проводить его на работающем двигателе. Однако можно и снять датчик. Для работы вам понадобится электронный осциллограф и программное обеспечение для работы с ним. Проверка со снятым датчиком проходит по следующему алгоритму:

1. Подсоединить щупы осциллографа к выводам катушки ДПКВ. Полярность не имеет значения.
2. Запустить программу для работы с осциллографом.
3. Взять любой металлический предмет и помахать им перед ДПКВ.
4. Если датчик исправен, то одновременно с этим на экране будет воспроизводиться осциллограмма, которая будет строиться по данным от датчика.

Назначение и принцип работы ДПКВ

На этот механизм возложена простая, но крайне важная задача — считывать данные о положении коленчатого вала и уже передавать полученные результаты конечному звену в цепочке. Зная положение коленвала, можно легко и быстро высчитать точки, в которых располагаются поршни. По-другому определить идеальное время для подачи искры в цилиндры просто не представляется возможным. Этот механизм достаточно надёжен в эксплуатации, но временами случаются неприятные поломки и неисправности в его работе. Что же произойдет в случае поломки датчика?

Произойдет следующее: мотор перестанет работать, так как электроника будет не способна высчитать оптимальный момент для подачи искры

Вот почему так важно во время путешествия на «четырнадцатой» иметь всегда под рукой запасной датчик коленвала 2114

Также немаловажно знать принцип работы ДПКВ на ВАЗ-2114 и его отличительные особенности. Работает механизм по следующему принципу: на коленвале установлено специальное зубчатое колесо, которое имеет в определенном месте пропуск равный двум зубьям. Прохождение пропуска мимо датчика, расположенного на двигателе возле шкива, совпадает с расположением поршня ВМТ

Возникает импульс, который обрабатывает контролёр, после чего посылает сигнал на подачу топлива

Прохождение пропуска мимо датчика, расположенного на двигателе возле шкива, совпадает с расположением поршня ВМТ. Возникает импульс, который обрабатывает контролёр, после чего посылает сигнал на подачу топлива

Работает механизм по следующему принципу: на коленвале установлено специальное зубчатое колесо, которое имеет в определенном месте пропуск равный двум зубьям. Прохождение пропуска мимо датчика, расположенного на двигателе возле шкива, совпадает с расположением поршня ВМТ. Возникает импульс, который обрабатывает контролёр, после чего посылает сигнал на подачу топлива.
