Как работает датчик дождя в автомобиле, зачем нужен и где находится

Датчик дождя и света Ford Focus

Господа на лобовом стекле есть пятношко типа датчика дождя и света хотя может я и не прав.но у мя свет включяеться сразу как завожу машину и дворники надо включять самому.может я ощибаюсь или у мя че то не так функционирует?

to с040ос: Так же это может быть климат контроль датчик. Проверить его можно просто, возьмите бутылку воды и налейте на лобовую в область датчика, дворники должны автомато включиться.

они не включяються

to с040ос: А Вы уверены, что это пятнышко — именно датчик? Возможно, сам по себе он стеклоочистители и не включает, но умеет регулировать паузы между взмахами в зависимости от интенсивности дождя и скорости движения. Включите во время дождя прерывистый режим и проверьте.

Со светом. У Вас есть положение AUTO в переключателе света? Возможно, Ваш автомобиль уже имеет скандинавскую схему освещения и при запуске двигателя автоматически включается ближний свет фар.

надпись ауто есть но туда не переключяеться а сборка у мя испанская так если че

регулятор цикла взмахов у мя на переключятеле дворников стоит его можно крутить и регулировать цикл

На испанской сборке насколько я помню уже идет скандинавский свет. А по поводу дворников не парься. У меня ФФ2 2009 года, так в инструкции четко написано, что датчик дождя работает на включении прерывистого режима работы стеклоочистителей. Причем на рычаге включения есть ролик регулировки чувствительности этого датчика.

to vitalek01: Спасибо за отзыв, вроде бы он цикл сам определят от степени влажности.

to mATr1xX: Так в этом и заключается регулировка чувствительности датчика дождя. Чем он чувствительнее, тем чаще будут срабатывать «дворники».

спс за прояснение ребята буду пробывать

to с040ос: После сообщите что и как вышло, будем ждать.

Добрый день! По поводу дворников могу сказать точно (у меня Испанская сборка 2008 г.в., брал в 2009 году) чтобы они срабатывали автоматически переключатель нужно перевести в прерывистый режим и когда на датчик попадет вода они сработают, а регулятором настраивает степень влаги при котором они будут срабатывать. Однако я, в сухую погоду и особенно зимой, перевожу выключатель в положение выключено, так как дворники могут сработать неожиданно от какого либо конденсата на стекле, например туман. Что касается света, на моем есть положение переключателя в авто и только в этом положение он включается автоматически, возможно на Вашем авто установлен «дневной свет», который включается сразу после запуска двигателя.

to Anatoli_G: Ну все верно. Так и должно работать.

to Anatoli_G: Спасибо за дополнения.

Добрый вечер, подскажите пожалуйста перестал работать датчик дождя, раньше работал. Сейчас когда перевожу рычажок в положение что бы работал датчик дворники один раз махнут и останавливаются, потом перевожу рычажок в положение постоянной работы дворники постоянно работают когда только еду, как только остановлюсь начинают работать прерывисто. подскажите пожалуйста что может быть?

ПОДЕЛИТЬСЯ СТРАНИЦЕЙ

ПОИСК ПО САЙТУ

Приветствую! Меня зовут Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Источник

Основной принцип работы датчика дождя

Для того, чтобы определить количество влаги на лобовом стекле датчик дождя использует закон преломления сета. Прибор оснащен инфракрасным излучателем и фотоприемником небольшого размера. Есть встроенные светодиоды, которые излучают инфракрасный спектр, он преломляется и проходит через лобовое стекло, попадая в приемник датчика. В основной блок управления заложены параметры преломления света наружной поверхностью мокрого или сухого стекла. Если лобовое стекло сухое, то свет проходит сквозь него максимально, при мокрой же поверхности лобового стекла способность пропускать свет несколько снижается. Чувствительность датчика осадков очень большая. Она фиксирует тысячные доли миллилитра осадков и срабатывает мгновенно (в течение миллисекунд). Многие датчики реагируют на степень загрязненности стекла и автоматически включают стеклоомыватели, чтобы помыть ветровое стекло.

Датчик света

в — датчик фронтального света; г — датчик внешнего освещения.1 — световод с линзой; 2 — световод со светофильтром.

В первых комбинированных датчиках света и дождя элемент, измеряющий освещенность, был только один. При наступлении темноты или въезде в туннель он включал фары, габаритные огни и подсветку приборов. Затем в тот же узел стали помещать до трех светочувствительных элементов, каждый со своей сферой ответственности.

Интенсивность освещения перед автомобилем измеряет узкоугольный датчик фронтального освещения. Используя сигнал с датчика, электроника распознаёт день и ночь и, соответственно, выключает или включает фары.

Зоны реагирования датчиков света:

Материалы по теме

С помощью широкоугольного световода датчик внешнего освещения (он же датчик солнечных лучей) регистрирует уровень освещенности над автомобилем.

Дополнительно установленный светофильтр позволяет различать солнечный и искусственный свет

. Это нужно для того, чтобы, например, автоматика включила

фары

при въезде днем в освещенный туннель; а если машина находится под палящим солнцем, климат-контроль должен интенсивнее охлаждать салон.

Если автомобиль оборудован проекционным дисплеем, устанавливается узконаправленный HUD-датчик. Он измеряет освещенность той зоны, куда проецируется информация. А электронная система корректирует яркость подсветки элементов, выводимых на дисплей.

Взаимодействие датчиков света и дождя с другими системами автомобиля Стеклоочистители. Если на стекле появились капли дождя, автоматика задействует стекло­очистители, а если капли не удаляются с одного прохода, включаются стеклоомыватели. Наружная светотехника. По сигналу датчика освещенности светотехника переходит из режима дневных ходовых огней в режим ближнего света. Внутренняя подсветка. Датчик освещенности управляет яркостью всех элементов подсветки салона и панели приборов. Система комфорта. При первых каплях дождя автоматика закрывает стёкла и люк в крыше, позволяя водителю не отвлекаться от управления автомобилем. Мультимедийная система. Датчик освещенности, отслеживая количество наружного света, выдает мультимедийной системе сигнал на изменение яркости экрана. Климат-контроль. По команде датчика дождя климат-контроль подсушивает воздух, включая кондиционер и направляя воздух на стёкла во избежание запотевания. Датчик внешнего освещения регистрирует интенсивность солнечного излучения, попада­ющего сквозь ветровое стекло, и сообщает о корректировках блоку управления климат-контролем. Head-Up-дисплей (HUD). Яркость дисплея регулируется по сигналу датчика освещенности. Система автоматической просушки тормозных механизмов. По сигналу датчика дождя насос антиблокировочной системы кратковременно и не более чем на 2 бара поднимает давление в тормозных контурах. Тормозные цилиндры подводят колодки, и они касаются враща­ющихся тормозных дис­­ков, удаляя с них влагу и грязь.

Как включить датчик

Датчик активизируется лишь в том случае, когда дворники включены на первое положение. Далее датчик сам распознает и включается, увеличивая или уменьшая скорость работы дворников. Второе и третье положения остаются неизменными.

Ручное управление должно быть обязательно, так как бывают разные ситуации. К примеру, брызги от лужи могут попасть на сторону водителя, не охватив зону датчика и пассажира. Или вы могли сесть в машину утром и заметить «подарок» от голубей. В сухую погоду рекомендуем отключать датчик дождя, так как он может ложно срабатывать. К примеру, при появлении насекомых в зоне действия датчика, пуха, листьев. Иногда даже тень вызывает срабатывание дворников.

Включение омывателя остается доступно лишь в ручном режиме. Самостоятельно не вовремя брызнувшая струя может удивить, ограничить обзор и даже испугать некоторых водителей.

Рассмотрим два типа современных датчиков, которые широко распространены на российском рынке. Первая система работает на базе импортного микропроцессора, а вторая изготовлена российскими специалистами

Недостатки датчиков

При всех своих очевидных преимуществах датчик дождя имеет некоторые недостатки:

• Задержка срабатывания – от 2 до 5 сек.
• Отсутствие срабатывания. Происходит по причине загрязнения или затемнения отдельного участка лобового стекла, не попадающего в зону видимости оптрона.
• Ложное срабатывание. Датчик активируется при повреждении лобового стекла или появления на нем небольших сколов в определенных местах.

Несвоевременное включение омывателя стекла в некоторых случаях может привести к негативным последствиям: грязь, попавшая на стекло, размазывается щетками стеклоочистителя и быстро высыхает. Для очистки от такого загрязнения часто требуется остановка автомобиля.

Несмотря на некоторые недостатки, датчик дождя способствует повышению безопасности управления автомобилем и позволяет в автоматическом режиме управлять очищением лобового стекла. Прибор не требует контроля за работой, обслуживания или зарядки. Кроме того при желании его можно просто отключить.

Назначение устройства

Почему датчик определения дождя можно отнести к средствам дополнительной безопасности? На включение «дворников» требуется определенное время, к тому же водитель на несколько секунд переключает сознание и внимание на эту операцию. За это время автомобиль проезжает несколько десятков метров фактически без контроля

А если прибавить к этому плохую видимость из-за капель на лобовом стекле, то уровень опасности становится еще выше.

• Представьте себе ситуацию, когда навстречу вам по мокрой дороге (без дождя, «дворники могут» не работать) проносится фура. Лобовое стекло мгновенно покрывается брызгами, видимость нулевая. Скорость 100 км/ч, вы не готовы к такому повороту событий. А если установлен датчик дождя в автомобиле, он тут же включит стеклоочистители, и видимость будет восстановлена.
• То же самое относится к датчикам света. Многие автострады имеют искусственное освещение по всей протяженности. Водители часто забывают включить внешнее освещение при наступлении сумерек. Это небезопасно: во-первых, автомобиль не видно (ДХО работают только впереди), во-вторых, при выезде с освещенного участка, вы внезапно попадаете в темноту с выключенными фарами. Или вы въезжаете в неосвещенный тоннель. После яркого солнца глаза долго адаптируются к уровню освещения.

При снижении уровня освещенности до определенного минимума, датчик света на лобовом стекле сам включит ближний свет.

Монтаж и эксплуатация устройства

Технология установки девайса несложная и позволяет производить его монтаж самостоятельно, не переплачивая за подобные услуги СТО. Для этого необходимо просто следовать подробной и понятной инструкции управления сенсором, а также полученным при покупке прибора, рекомендациям по налаживанию его работы. Принцип крепления датчика следующий:

Открыть монтажный блок слева от руля водителя.
Снять крышку для доступа к предохранителям блока реле.
В верхнем левом углу блока вместо штатного реле установить сенсор.
На лобовое стекло приклеить держатель прибора. Для этого используется специальный гель для датчика дождя, который наносится на рабочие зоны корпуса устройства

Здесь стоит помнить о важном моменте — между стеклом автомобиля и сенсорным прибором не должно быть просветов или пузырьков воздуха.
Провести под обшивкой провода от датчика к блоку реле.
Подключить и проверить функциональность прибора.

При монтаже датчика особое внимание уделяется типу автомобильного стекла. Однако, как правило, для крепления такого сенсорного регулятора подходят любые ветровые стекла, даже с верхней тонировкой

Помните, что только грамотная установка датчика дождя способна сделать процесс управления автомобилем удобным и безопасным!

Кроме того, важным моментом в использовании девайса являются его эксплуатационные особенности. Несмотря на всю свою простоту, управление датчиком имеет определенные нюансы:

1. Если устройство применяется вместо стационарного реле, перед использованием оно должно быть активизировано. Для этого достаточно вручную задействовать первый режим дворников.
2. В целях безопасности омывание стекла осуществляется вручную. А вот последующая очистка уже производится датчиком.
3. При автоматической регулировке дворников датчиком дождя всегда имеется возможность перехода на ручное управление.
4. Настройку и калибровку устройства производится заранее, до движения автомобиля.
5. При сухой погоде целесообразнее использовать ручное регулирование датчиком, так как девайс неспособен точно распознавать погоду и может вхолостую реагировать на преломление излучения светодиодов.

Автономность устройства позволяет отключать сенсор в нужный момент, включая неисправность прибора, и переходить на обычное штатное реле без ущерба для функциональности автомобильного механизма.

Мифы о датчике дождя

Массовое внедрение рассматриваемой технологии в автомобильную промышленность породило неимоверное количество феерических заблуждений относительно того, как работает датчик дождя в автомобиле. Разберём самые бредовые. Первое место вне конкуренции

Доподлинно не установлено, кто разработал теорию о том, что ДД измеряет не входящие/исходящие потоки света, а (внимание!) интенсивность ударов капель дождя по поверхности лобового стекла. В этой ситуации достаточно просто представить сколько бы стоило такое «умное» стекло и сколько бы мороки было с его установкой и подключением

Миф № 2: ДД нефункционален в период заморозков и сезонных холодов. Действительно, в этот период замечаются определённые отклонения функционального состояния. Но это не означает, что датчик замёрз. Просто прибор по-иному считывает показания, когда на лобовом лежит снег и образуется наледь. Параметры преломления лучей коренным образом изменяются. Однако, если в стекло встроены нити накаливания, то измеритель работает штатно.

Последнее ложное утверждение касается следующего момента: если возникает потребность заменить «лобаш», то ДД перестанет быть работоспособным. Это не является правдой — главное подобрать совместимое стекло, которое адаптировано под работу оптико-измерительного модуля. Также неверен и обратный тезис: сломанный датчик потребует замены стекла. Всё совершенно не так: сломанный датчик потребует только его замены и больше ничего.

Пожалуйста, оцените этот материал!

6

оценок, среднее:

5,00

из 5)

Загрузка…

Какие опции в вашем автомобиле реально будут полезны?

Современные автомобили предлагают множество особенностей, комплектаций и дополнительных возможностей. Именно это и становится причиной столь непростого выбора при покупке машины. В некоторых случаях опции автомобиля за дополнительную плату оказываются просто необходимым решением для покупателя. Но в большинстве вариантов это лишь шанс для продавца взять больше денег за машину. Поэтому среди платных опций вы часто можете найти просто удивительные технологии, которые даже называются незнакомыми словами. Сегодня мы рассмотрим, какие опции в вашем автомобиле будут полезны, а также объясним, почему их стоит приобрести в салоне за дополнительную плату. С некоторыми особенностями вы знакомы, а о других еще даже не слышали.

Если внимательно присмотреться к каталогу современных автомобилей, именно платные опции составляют основу маркетинга, рассчитанную на покупателя. После получения внимания потенциального клиента бренды начинают рекламировать свои самые интересные технологии, которые продают за дополнительные деньги. Дело не только в заработке и дополнительных деньгах, но и в имидже. Наличие возможности купить некоторые дополнения является очень большим приобретением. Конечно, стоит понимать, что далеко не все платные предложения будут полезны при поездке на вашем автомобиле. Давайте рассмотрим несколько решений, которые принесут реальную пользу.

Розетка на 12 Вольт для гаджетов и мобильных устройств

Зарядка ноутбука или подключение планшета для одновременной подзарядки и эксплуатации — это удобная возможность. Конечно, вы можете использовать сокет прикуривателя и купить специальное зарядное устройство. Но далеко не всегда это оказывается удобным. Прикуриватель нередко занят подключением GPS или видеорегистратора. Главные преимущества обычной розетки следующие:

производители нередко обеспечивают достаточно качественный переменный ток, который не повредит вашим гаджетам, установлена защита от повышения и колебания напряжения;
продуманное размещение и наличие сразу в нескольких объемах автомобиля позволяет удобно использовать розетки для подключения необходимых устройств;
при зарядке можно использовать классические зарядные устройства, которые не нужно покупать за дополнительные деньги, как изделия для сокетов прикуривателя;
можно использовать розетки в автономном режиме, когда двигатель заглушен, но делать это следует осторожно, не подключая слишком мощные устройства.

Многие производители уже предлагают розетки 220 Вольт в салоне автомобиля. Но использовать их следует только при заведенном двигателе. Такие источники питания предлагают намного большее удобство эксплуатации транспорта и широкие возможности подключения бытовых приборов при необходимости. Такая идея может быть удобной на кемпинге или пикнике.

Как работает датчик дождя в автомобиле, зачем нужен и где находится

Одна из опций, которая устанавливалась раньше только на дорогих машинах – датчик дождя, стала вполне доступна и для авто бюджетного уровня. Однако порой по нему возникает множество вопросов, так что вполне резонно спросить – а как он работает?

Зачем нужен подобный прибор

Прежде чем разбираться с работой подобного устройства, давайте попытаемся понять, зачем нужен, и по сути дела, что это такое? Самим названием предопределено назначение такого изделия – установить факт дождя. Хотя задачи, которые выполняет автомобильный датчик дождя и света, гораздо шире описанных.

Среди них стоит отметить:

• установление факта начала дождя, а также снега;
• определение степени загрязнения лобового стекла;
• автоматическое включение дворников при осадках и задание режимов их работы в зависимости от интенсивности непогоды;
• включение световых приборов при низком уровне освещенности (касается датчика света).

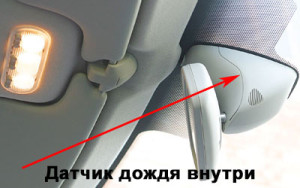

Его установка производится за зеркалом заднего вида, например так, как показано на фото:

Разобравшись с тем, что делает датчик дождя и света, необходимо ответить на вопрос – а зачем все это нужно? Ответ вполне очевиден – для повышения безопасности движения. Подобное устройство, по замыслам разработчиков, должно избавить водителя от лишних операций (включение/выключение дворников), отвлекающих его от управления автомобилем, а также автоматически обеспечить отличную видимость на дороге при любых условиях.

Как устроен датчик дождя?

Принцип работы датчика дождя основан на сравнении оптических свойств лобового стекла при разных атмосферных условиях, точнее – на различиях в отражении инфракрасного луча чистой и увлажненной или загрязненной поверхностью стекла.

Все достаточно просто – в его состав входят излучающий и принимающий инфракрасные светодиоды. Устройство и работу подобного изделия поможет понять фото:

Это изделие находится на лобовом стекле с внутренней его стороны. От излучающего светодиода инфракрасное излучение попадает на наружную поверхность, отражается от нее и улавливается фотодиодом. Уровень отраженного сигнала зависит от состояния наружной поверхности стекла, от чистого стекла сигнал будет один, от грязного – другой, от мокрого – третий. По величине этого сигнала блок управления определяет необходимость включения дворников.

Как видно из приведенного описания, устроен подобный прибор достаточно просто, что предопределяет достаточно широкие возможности по его применению.

Как выглядит такое устройство, показано, например на фото: Как видно из рисунка, в отдельном корпусе находится блок управления, связанный жгутом с реле, управляющим работой стеклоочистителя. Блок управления необходимо приклеить в зоне перекрытия щеток дворника.

Как выполняется подобная работа, позволит понять видео. Приведенные данные подтверждают, что приклеить такое устройство просто, и эту работу вполне можно сделать самому.

Недостатки

При всей внешней привлекательности подобного изделия ему свойственны определенные недостатки, о которых нельзя не упомянуть. К ним необходимо отнести:

1. Несвоевременное срабатывание. Бывает, попадание единственной капли в зону действия датчика заставляет его включать дворники, хотя остальное стекло чистое и сухое. Возможна и обратная ситуация, когда вода или грязь от встречной машины заливает стекло со стороны водителя, но не достигает датчика, и стеклоочистители не включаются.
2. Включение дворников без включения омывателя стекла. Работа стеклоочистителей при попадании грязи на стекло приводит к тому, что грязь просто размазывается.
3. Чувствительность к качеству стекла. Малейшие неровности, трещины и сколы приводят к тому, что он перестает работать.
4. Запаздывание срабатывания. Оно может составлять в некоторых случаях до двух секунд, отчего создается впечатление, что не работает датчик дождя. Поэтому порой мало просто приклеить, необходимо привыкнуть к его наличию, преодолевая желание вручную включить дворники.

Проверить, как работает такое управление стеклоочистителем, просто. Необходимо только плеснуть водой в зону расположения датчика. К примеру, на видео показано, как проверить работу дворников.

Автоматическое управление стеклоочистителями автомобиля возможно благодаря использованию описанного устройства. Он позволяет избавить водителя от необходимости вручную управлять работой дворников, и служит для повышения комфорта управления машиной и безопасности авто. Насколько будет это устройство вам необходимо и полезно – это уже дело личного выбора.

Устройство датчика определения осадков и основной принцип его работы

Наиболее ранние устройства, которые были призваны определять начавшиеся осадки, работали по простой схеме. Ее суть состояла в следующем: на ветровое стекло крепилась специальная пленка, способная проводить сопротивление, а при помощи специального измерительного прибора происходило измерение соответствующих параметров. В случае, если сопротивление становилось ниже, чем заданный уровень, автоматически включался стеклоочиститель. Данная система имела очень высокий уровень погрешности и могла запускать дворники в работу даже при наличии налипшей мошкары на стекле.

Современные системы работают по иному принципу. Здесь задействованы свето и фотодиоды, которые реагируют на то, под каким углом происходит преломление света. Такой подход позволяет значительно повысить точность работы системы, а также уменьшить количество неправильных сработок. Сам по себе датчик дождя представлен компактным устройством, которое помещается в небольшой пластиковый корпус. Он состоит из материнской платы, а также оптических элементов (фотодиода, двух светодиодов и блока управления). Как только датчик фиксирует начавшиеся осадки, он отсылает сигнал на включение стеклоочистителя, а затем регулирует скорость его работы.

Что касается принципа работы устройства, то он построено на основе фоточувствительности элементов, а также определении угла преломления света. Основной принцип состоит в том, что светодиод производит генерацию луча, а фотодиод его принимает. Порядок работы выглядит таким образом:

• светодиод отправляет импульсные лучи через оптический элемент;
• сигнал после своего отражения попадает на фотоприемник, задачей которого является анализ количества поступившего света;
• чтобы система была защищена от ложной сработки, луч поступает на фотодиод в виде импульсов;
• если фотоэлемент определяет уровень света плохо, то происходит активация щеток стеклоочистителя. Чем хуже восприятие света, тем интенсивнее будут работать дворники.

Наиболее современные и дорогие системы предполагают установку датчика внешнего освещения и дистанционного фотодиода. Они проводят анализ освещения окружающей среды и активирую свет фар автомобиля.

Накладка стойки лобового стекла

Необходимо открыть ее, опустить стекло, отсоединить клеммы от аккумулятора. Затем отсоединяют разъем с проводами. Для этого надо потянуть его фиксатор вверх. Деталь готова к снятию с петель.

Совет: Если дверца снимается для ремонта, который потребует её разборки, то рекомендуют провести разборку пока она стоит на петлях. Это сделать проще, благодаря свободному доступу к обеим сторонам дверцы.

Обшивка снимается для ремонта механизмов, которые установлены под ней, или в случае какой-то доработки. Из инструментов понадобятся плоская отвертка, торцовый ключ с насадкой T20 (звездочка).

Выполняется следующая последовательность действий:

• Снимают треугольник бокового зеркала. Деталь поддевают отверткой, отщелкивают фиксатор. Затем отсоединяют колодку с проводами;
• Снизу дверцы поддевают затем снимают плафон освещения и отсоединяют от него провода;
• Ключом выкручивают три самореза, крепящих обшивку снизу;
• С торца сверху находят заглушку, вынимают её. Выкручивают крепежный винт, который вкручен за ней;
• Внутри дверной ручки находят и выкручивают еще один винт;
• Аккуратно поддевают, снимают блок, управляющий наружными зеркалами, стеклоподъемниками и центральным замком, отключают от него проводку, выкручивают крепеж, расположенный перпендикулярно дверной детали;
• Начиная с нижней части, вставляют между дверцей и обшивкой отвертку, пока не будут отщелкнуты все фиксаторы.

Снимают ручку стеклоподъемника. Для этого вставляют отвертку, или лопатку между её средним креплением и нижней шайбой, наружу оттягивают выступ на средней части. При отжатом выступе вытаскивают среднюю часть. После снимают ручку со шлица стеклоподъемника, основание ручки, круглую пластмассовую шайбу.

Вставляют инструмент между дверной ручкой, её накладкой, затем снимают накладку. Под ней вкручены два болта, которые откручиваем ключом.В самом низу карты находят саморез, выкручивают его насадкой-звездочкой. Теперь обшивка зафиксирована только на пластиковых пистонах и бархотке.Карту поддевают, начиная снизу, отщелкивают все фиксаторы по её периметру. Затем снимают карту с бархотки.

Облицовка окна боковины крепится к обивке задней полки. Снятие этой накладки производится совместно с обивкой задней полки.

Распространенные мифы

Миф №1: «В ночное время датчик не работает».

Инфракрасные лучи никак не реагируют на освещенность. Они одинаково себя чувствуют как ночью, так и днем.

Миф №2: «В зимнее время устройство не работает».

Частично да, поскольку оно настроено не на снег, а на воду, и уровень преломления света у них разный. Однако если ваше транспортное средство оборудовано обогревом переднего стекла, никаких проблем не возникнет.

Миф №3: «Можно попрощаться с датчиком, если стекло разбилось».

Нет, достаточно просто заменить стекло на другое, на котором есть место для крепления датчика.

Миф №4: «Если система перестала работать, необходимо менять лобовое стекло».

Неверно. Если система не работает, скорее всего, проблема в конденсате и пыли на диодах. Необходимо демонтировать и почистить датчик. Однако здесь есть проблема. И заключается она в том, на что датчик приклеить. Для этого понадобится специальный прозрачный двухсторонний скотч, да и сама процедура весьма сложная. Поэтому не рекомендуется устанавливать датчик самостоятельно. Самое верное решение – обращение в специализированный сервис, в котором вам качественно отремонтируют девайс.

Калибровка датчика дождя

Чтобы получить точные показания с датчика дождя, рекомендуется сначала его откалибровать.

Модуль имеет встроенный потенциометр для калибровки цифрового выхода (DO).

Поворачивая ручку потенциометра, вы можете установить порог срабатывания. Таким образом, когда количество воды превышает пороговое значение, светодиод состояния загорается, а на цифровой выход (DO) подается низкий логический уровень.

Теперь, чтобы откалибровать датчик, брызните немного воды на сенсорную панель и поверните потенциометр по часовой стрелке, чтобы светодиод состояния зажегся, а затем поворачивайте потенциометр против часовой стрелки до тех пор, пока светодиод не погаснет.

Теперь ваш датчик откалиброван и готов к использованию.

Установка датчика дождя

Закрепление датчика дождя происходит под лобовым стеклом на обратной стороне зеркала заднего вида. Во время установки устройства учитываются следующие нюансы:

Датчик должен располагаться на лобовом стекле таким образом, чтобы он не мешал водителю смотреть на дорогу

При этом важно устанавливать его в зоне, которая очищается дворниками во время их работы. В противном случае устройство может функционировать некорректно.
В зоне расположения датчика не должно быть трещин и других дефектов, так как от этого зависит эффективность его работы.
Перед закреплением прибора нужно убедиться в том, что дворники эффективно очищают лобовое стекло и не оставляют загрязнений.

Установка датчика может быть произведена как в сервисном центре, так и самостоятельно. Тем более это совсем несложно. Никаких специальных инструментов для монтажа не потребуется.

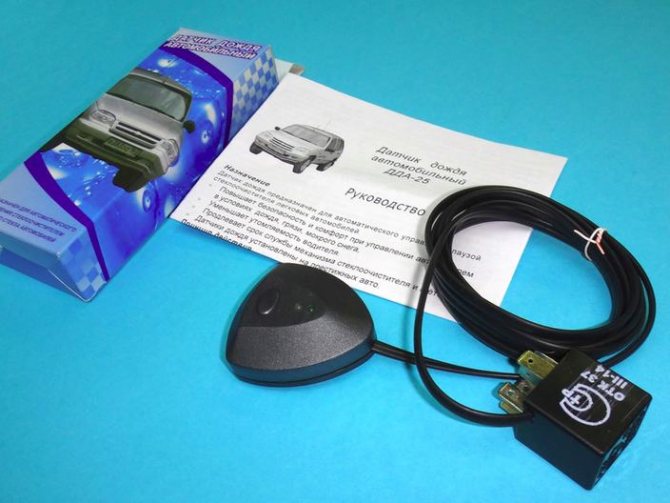

Ниже мы приведём инструкцию по установке простого датчика дождя ДДА-35.

Для начала надо «прицелиться» — выбрать место с внутренней стороны лобового стекла, куда будет приклеен датчик. Как уже говорилось раньше, он не должен мешать обзору водителя. Для красоты желательно выверить место и установить датчик вверху посередине, рядом с креплением зеркала.

У покупных датчиков дождя чаще всего имеется в комплекте специальная салфетка для протирания и обезжиривания стекла. Благодаря этому датчик крепится лучше.

Если в комплекте такой салфетки нет, можно воспользоваться любой салфеткой для стекол.

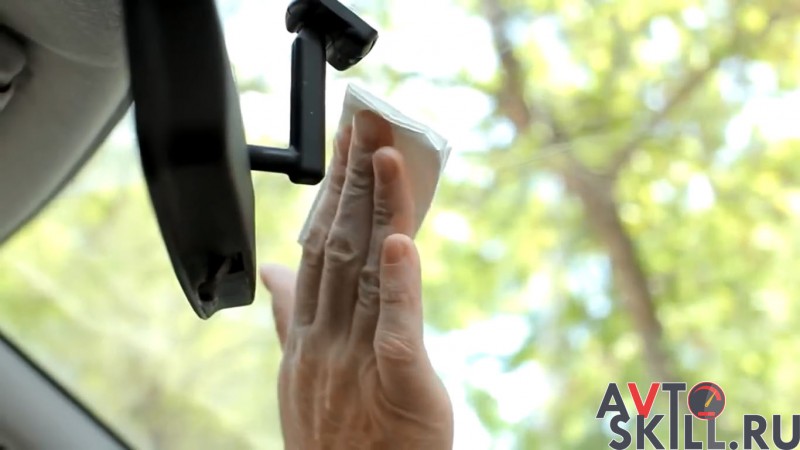

Тщательно протираем место на лобовом стекле, куда будем клеить датчик дождя.

С внутренней стороны датчика снимаем защитную плёнку, тем самым открывая крепления, которые будут удерживать датчик на стекле.

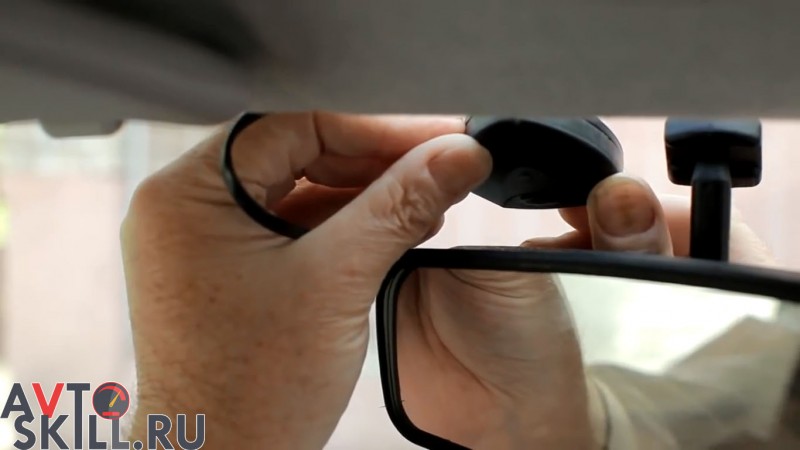

После этого прикладываем датчик дождя к выбранному на стекле месту и внимательно прижимаем устройство к стеклу. Стараемся, чтобы всё получилось ровно, так как второго шанса у нас не будет. С каждым отсоединением держатель будет всё хуже и хуже приставать к поверхности.

Провод от датчика проталкиваем под обивку потолка.

Если места под обивкой не хватает, то немного ослабляем винты крепления козырька.

Снимаем со стойки накладку и прокладываем провод под ней. После этого надеваем накладку обратно.

Идём ниже. Аккуратно заталкиваем кабель под уплотнитель стойки.

Открываем блок предохранителей (в разных моделях он находится в разных местах), и устанавливаем датчика дождя на место реле управления стеклоочистителем (обязательно соблюдаем маркировку и положение ключа). Если не знаем точно, куда устанавливать реле, смотрим в документации.

Остатки кабеля при необходимости можно смотать и оставить в монтажном блоке.

На этом процесс установки датчика дождя на автомобиль закончен. Остаётся проверить его работоспособность, брызнув водой на ветровое стекло (при включенном зажигании автомобиля, конечно же).

Проверка работоспособности датчика дождя

Также можете посмотреть видео об установке датчика дождя:

После подключения устройства, управление дворниками может осуществляться и вручную. Это может быть необходимо в случае, когда из под колес движущегося впереди автомобиля на стекло попадает влага, которая не достает до зоны действия датчика. В таком случае водитель включает дворники вручную.

Настроить прибор необходимо сразу же после установки, чтобы не отвлекаться на такие действия во время движения. В ДДА-35 имеется 3 режима работы — стандартный, дождь и снег. Режимы переключаются нажатием единственной кнопки поочерёдно.

Встроенные заводские датчики дождя настраиваются при помощи подрулевого переключателя. Ручка включения стандартно имеет 5 положений (бывает и больше, и меньше). В положении «0» устройство выключено. Цифры от 1 до 4 означают степень чувствительности датчика. При включении устройства в режим 4 оно будет работать в режиме максимальной чувствительности. Для выключения достаточно повернуть ручку в положение 0.

Датчик дождя настраивается при помощи подрулевого переключателя

Совет!
В сухую погоду рекомендуется отключать прибор, так как он может периодически срабатывать. В пример можно привести попадание на лобовое стекло насекомых.

Устройство и принцип работы датчика дождя

Чтобы быстрее понять, почему не работает датчик дождя на вашем автомобиле, придется познакомиться с его устройством. Тем более, многие в корне неправильно представляют себе этот прибор и принцип его работы.

Для начала рассмотрим, где находится датчик дождя в автомобиле. Практически всегда этот прибор в виде компактного блока расположен в верхней зоне лобового стекла со стороны салона. Во многих моделях он является комбинированным устройством, в котором также имеется датчик освещенности, управляющий работой головных фар.

Теперь устройство. Датчик дождя состоит из двух основных узлов – оптического и электронного. В оптическую часть входит инфракрасный светодиод и чувствительный к излучаемым им волнам сенсор. В электронный узел, грубо говоря, входит память и блок управления дворниками.

Как все это работает и реагирует на дождь? Инфракрасный светодиод в импульсном режиме постоянно излучает на внутреннюю поверхность лобового стекла не видимые глазу световые волны. Они, отразившись от стекла, попадают на чувствительный сенсор. В это время электроника «сравнивает» интенсивность излученных светодиодом волн с теми, которые попали на сенсор.

Когда стекло сухое, и на его внешней поверхности нет капель воды, описанные выше световые волны по законам оптики в полной мере отражаются от него, не переламываясь и не отклоняясь в сторону. Электроника датчика «видит» это, и продолжает пребывать в режиме ожидания, не включая механизм стеклоочистителей.

Когда же на внешней стороне стекла появляются капли воды, они работают, как оптические линзы. В результате часть излучаемых светодиодом волн заламывается и рассеивается. Соответственно, электроника «видит», что на сенсор попало меньше отраженных волн, чем должно быть при сухой погоде. Блок управления срабатывает, включая дворники.
