Схема подключения указателя давления масла ваз 2106

Если на ВАЗ 2106 горит давление масла: немного о датчиках

Чтобы контролировать работу системы смазки, в автомобиле ВАЗ 2106 установлены датчики давления масла. Причем конструкция именно шестерочного очень интересна, аналогичные не используются в автомобилях более новых моделей. По сути, датчик давления является самым главным измерительным устройством. Если в системе смазки двигателя внутреннего сгорания недостаточное давление, то трение всех механизмов усиливается, привести это может к поломке клапанной системы, распределительного вала, коленчатого, цилиндро-поршневой группы.

На самом двигателе произведен монтаж датчика давления. Слева от руля находится индикатор стрелочного типа, с его помощью можно визуально контролировать значение давления. Кроме того, внутри индикатора имеется контрольная лампа. За ее работу отвечает другой датчик, он контролирует только лишь аварийное значение давления. Похожие устройства устанавливаются на автомобили ВАЗ 2108 и более новых моделей. У них имеется только два состояния — присутствует давление или же отсутствует. Поэтому многие автомобилисты устанавливают шестерочный датчик давления на автомобиль 8-1 или 9-й серии.

Устройство и принцип работы

Внутренний механизм датчика давления состоит из металлической мембраны и реостата. Когда тонкая пластина, под воздействием нагнетаемого насосом масла отклонится, произойдёт перемещение рабочей части переменного резистора и величина сопротивления на выходе устройства значительно изменится.

Изменение параметров электрического тока направляемого на стрелочный индикатор отразится на смещении стрелки прибора. Наличие делений на циферблате позволяет примерно определить давление в масляной магистрали датчика.

Параллельно с реостатом в корпусе датчика установлено реле, которое также связано с мембраной прибора. При полном отсутствии масла или критически низком давлении произойдёт замыкание контактов. Включение электрической цепи вызовет включение сигнальной лампы, расположенной на панели приборов. Свечение этого индикатора допускается только при неработающем двигателе либо в первые несколько секунд после запуска. В остальных случаях, при подобном режиме работы, двигатель необходимо заглушить и искать причину отсутствия достаточного давления смазочной жидкости.

Где находится

Чтобы масло непрерывно поступало к трущимся деталям двигателя необходимо давление, которое создаёт масляный насос. Поступающее из насоса масло очищает фильтр, после чего оно через главную масляную магистраль распределяется между потребителями.

Датчики установлены в главной масляной магистрали после фильтра

Место датчиков давления в смазочной системе двигателя — где-либо в главной масляной магистрали после фильтра.

Конструктивно датчики размещают в блоке цилиндров или в головке блока. Конкретное место зависит от модели двигателя.

Конструктивно датчики размещают в блоке цилиндров или в головке блока

Понятие и предназначение ↑

Указатель давления масла предназначен для считывания атмосферного давления в трубопроводе и выведение показателей на механический датчик. Новые модели оснащены цифровым устройством, со многими сопутствующими функциями. Непосредственно в ВАЗе, устройство расположено в задней части мотора с левой стороны.

Алгоритм замены:

• достаточно обзавестись ровной площадкой со свободным доступом по бокам. Смотровая яма, придорожная эстакада, нам не нужны;
• приготовим набор автомобильных инструментов, ветошь, новый датчик. Приобрести устройство можно в любом автомагазине, авторынке. Стоимость копеечная, даже по современным меркам;
• глушим транспортное средство, выжимаем ручник;
• открываем капот, с помощью рокового ключа на 19 отвинчиваем сам датчик, отсоединяем с него клемники электрических проводов;
• на место старого, нерабочего оборудования устанавливаем новое. Процедуру сборки проводим в обратном порядке;
• запускаем мотор, смотрим на показания, сверяем соответствие маркировки. При установке ненадлежащего датчика возможны неточности при отображении показаний. Водитель может получать несоответствующие действительности данные.

Технические характеристики модели 2110

Модель 4-дверного седана ВАЗ 2110 вышла на российский рынок в 1996 году. Она была призвана возглавить новое поколение автомобилей, разительно отличавшихся от работ прошлых лет. Спортивно подтянутая, динамичная, стильная, обладающая хорошим разгоном, эта машина сразу же приглянулась широкой покупательской аудитории и уже через год после официального выхода на рынок стала бестселлером.

Автомобиль отвечал всем существующим требованиям качества и комфорта, выпускался в нескольких модификациях, самая мощная из которых способна разгоняться под 200 км/ч. На ВАЗ 2110 установлено несколько типов моторов — объемом 1.3, 1.5, 1.6 и 2 л, мощностью 71, 79, 80, 81, 89, 91, 92, 140 и 148 л. с., работающих с передним приводом и 5-ступенчатой механической трансмиссией.

Минимальная скорость с 71-сильным мотором — 165 км/ч, максимальная — 205 км/ч. Вслед за десяткой вышла следующая модель, которая вобрала в себя все лучшее от предыдущего проекта, но к тому же получила и ряд серьезных обновлений как внешнего, так и технического характера. ВАЗ 2112 — это 5-дверный хэтчбек, появившийся на отечественном рынке в 1999 году.

Автомобиль оснащен 5 типами бензиновых двигателей объемом 1.5 и 1.6 л, мощностью 71, 78, 80, 89 и 91 л. с., также работающих в комплекте с переднеприводной системой и механической коробкой передач в 5 ступеней. Каждый из упомянутых двигателей оборудован таким важнейшим прибором, как датчик уровня масла.

Функции и работа указателя

Назначение прибора, встроенного в торпедо слева от тахометра, — отображать уровень давления моторного масла, ориентируясь по датчику. Принцип действия указателя напоминает работу обычного амперметра, реагирующего на изменение силы тока в цепи. Когда механический реостат внутри измерительного элемента изменяет сопротивление, сила тока возрастает либо уменьшается, отклоняя стрелку. Шкала проградуирована в единицах давления, соответствующих 1 Бар (1 кгс/см2).

Стрелочный указатель реагирует на изменение сопротивления электрической цепи, создаваемого датчиком

Прибор состоит из следующих основных элементов:

• корпус круглой формы;
• стрелочный механизм с постоянным магнитом и обмотками;
• контрольная лампочка, присоединённая к соответствующему датчику отдельной линией;
• шкала с лампой подсветки;
• резистор компенсационный;
• соединительные провода с разъёмом.

Указатель подключается к датчикам, замку зажигания и габаритам для подсветки шкалы

Нулевые показания устройства соответствуют сопротивлению цепи 320 Ом. Когда оно снижается до 100—130 Ом, стрелка держится на отметке 4 Бар, 60—80 Ом — 6 Бар.

Если на холостом ходу стрелка не показывает давление, стоит проверить работоспособность прибора

Указатель давления моторной смазки «Жигулей» — довольно надёжный элемент, ломающийся очень редко. Если стрелка не желает покидать нулевую отметку, то виновником обычно оказывается датчик. Когда вы сомневаетесь в работоспособности показывающего устройства, проверьте его простым методом: измерьте напряжение на контактах подключения масляного датчика ММ393А при заведенном двигателе. Если напряжение присутствует, а стрелка лежит на нуле, прибор следует поменять.

Система слежения за давлением масла ВАЗ 2106 с двумя датчиками и механическим указателем отличается простотой и надёжностью в работе. Невзирая на устаревшую конструкцию, автолюбители нередко покупают и ставят эти измерители на другие, более современные автомобили, оснащённые с завода лишь контрольным индикатором. Примеры — обновлённая ВАЗовская «семёрка», Chevrolet Aveo и Niva.

Расположение и внешний вид прибора

Датчик, устанавливаемый на классические модели ВАЗ 2106, состоит из следующих деталей:

• элемент в виде круглого металлического бочонка с одной клеммой для присоединения провода (заводское название — ММ393А);
• вторая деталь — мембранный выключатель в виде гайки с контактом на торце (обозначение — ММ120);
• стальной тройник, куда прикручиваются вышеуказанные детали;
• уплотнительные бронзовые шайбы.

Большой «бочонок» ММ393А предназначен для измерения величины давления, «гайка» с клеммой ММ120 фиксирует его отсутствие, а тройник — это соединительный элемент, вкручиваемый в двигатель. Месторасположение датчика — на левой стенке блока цилиндров (если смотреть по направлению движения машины) под свечой зажигания №4. Не путайте прибор с датчиком температуры, установленным выше, в головке цилиндров. К обоим контактам подключены провода, ведущие внутрь салона, к торпедо.

В более поздних моделях «классики» ВАЗ 2107 стрелка указателя на приборной панели отсутствует, оставлена лишь контрольная лампа. Поэтому используется урезанная версия датчика без тройника и большого бочонка.

Если на ВАЗ 2106 горит давление масла: немного о датчиках

На самом двигателе произведен монтаж датчика давления. Слева от руля находится индикатор стрелочного типа, с его помощью можно визуально контролировать значение давления. Кроме того, внутри индикатора имеется контрольная лампа. За ее работу отвечает другой датчик, он контролирует только лишь аварийное значение давления. Похожие устройства устанавливаются на автомобили ВАЗ 2108 и более новых моделей. У них имеется только два состояния — присутствует давление или же отсутствует. Поэтому многие автомобилисты устанавливают шестерочный датчик давления на автомобиль 8-1 или 9-й серии.

Руководство по проверке ДДМ

Прежде чем произвести замену и установить новый девайс, необходимо осуществить проверку работоспособности контроллера. Если ДДМ горит на холостых оборотах мотора, при активации ДХО или другой оптики, при перепадах температуры, устройство в любом случае нуждается в диагностике.

Как произвести проверку ДДМ:

Сначала регулятор нужно снять.
Вам потребуется мультиметр — прибор настраивается в режим диагностики цепи на обрыв.
Далее, контроллер подключается к насосу, к нему же подсоединяется и тестер

Обратите внимание — насос должен быть с манометром.
Затем несильно нажмите на насос, чтобы он подал воздух через контроллер. Если устройство работоспособное, то мембрана начнет сгибаться и перемещать толкательный механизм (автор видео — канал СамоделTV).

Замена ДУМ

На практике замена ДУМ выглядит достаточно просто. Потому не спешите отвозить автомобиль на СТО и платить необоснованно большие деньги за услуги мастеров. Их работу вы вполне можете сделать сами, плюс серьезно сэкономить.

Следуйте пошаговой инструкции, чтобы ваш старый ДУМ ушел на заслуженный покой, а новый прибор принялся выполнять свои функции.

1. Поставьте автомобиль на смотровую яму. Альтернативой может послужить эстакада. Тут уже у кого что имеется.
2. Выключите зажигание, отключите питание от аккумуляторной батареи. Для этого достаточно отсоединить минусовую клемму на АКБ.
3. Снимите защиту двигателя. Если вы выполняли проверку, и она показала отсутствие работоспособности, тогда защиту у вас уже снята.
4. Возле масляного фильтра найдите наконечник провода, который следует снять с колодки датчика.
5. С помощью сухих тряпок без ворса очистите грязь, которая могла за время эксплуатации скопиться на поверхности вашего датчика.
6. С помощью торцевого ключа на 10 миллиметров демонтируется крепежный элемент, удерживающий измеритель уровня масла.

Отключаем ДУМ

1. Покачайте датчик руками из стороны в стороны, что позволит постепенно извлечь устройство из гнезда. Действуйте аккуратно, ибо в противном случае вы легко можете повредить поплавок.
2. Вооружитесь новым датчиком и поставьте его на место.
3. Сборка выполняется строго в обратной последовательности.
4. На завершающем этапе не забудьте проверить новое устройство в действии.

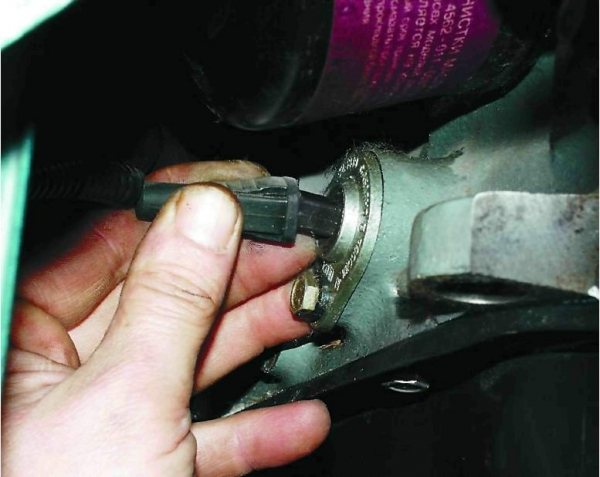

Отсоединение колодки проводов

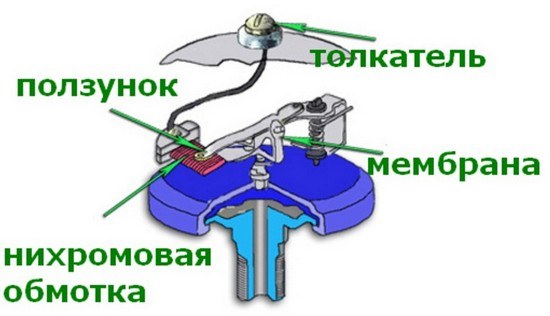

Строение датчика давления масла ВАЗ 2106

Проверка работоспособности и замена датчиков давления масла автомобилей уаз своими руками

Один их приборов, за состоянием которых надо следить при работе двигателя — это датчик давления масла ВАЗ 2106. Излишне высокое или чрезмерно низкое давление часто приводит к поломке этого прибора. В чем состоит особенность этого прибора для ВАЗ 2106?

Особенности конструкции датчика

Датчик имеет указатель и сигнальную лампочку, это очень удобная и надежная конструкция. Под воздействием масла деформируется упругая мембрана, при помощи резистора фиксируется величина сдвига, изменение сопротивления поступает на манометр. Работоспособность системы обеспечивают:

• датчик масляный;
• сопротивления;
• магнит;
• катушка;
• сигнальная лампочка;
• плавкая вставка.

Питание включается при повороте ключа в замке зажигания. Когда датчик перестает работать, его ремонт нерентабелен, так как после сборки высока вероятность того, что указатель будет показывать неверную информацию. Устройство стоит недорого, поэтому при поломке лучше заменить его на новое.

Моторное масло следует подбирать исходя из типа двигателя и его состояния. Для ВАЗ 2106 прекрасно подходят смазочные смеси для применения с бензиновыми двигателями. Перед тем как покупать моторное масло, почитайте инструкцию к вашей «шестерке». Там перечислены все названия и марки различных технологических жидкостей, необходимых для эксплуатации автомобиля.

Если вы являетесь владельцем старой машины и техническая документация отсутствует, то перед тем как приобрести моторное масло, надо точно установить, есть ли в системе регулировки зазора клапанов гидрокомпрессоры, совместимы ли детали двигателя с синтетическими маслами.

На моделях автомобиля ВАЗ 2106 сошедших с конвейера до 80-х годов установлены резиновые маслосъемные колпачки, которые не совместимы с синтетическими моторными маслами. Их можно заменить на изделия из акрилатного или фторкаучука.

Предназначение маслосъемных колпачков и их замена

Чтобы моторное масло через клапанные отверстия головки мотора не попадало в камеру сгорания, в конструкции предназначены маслосъемные колпачки, состоящие из резины и пружины. Как и все резиновые изделия, они со временем теряют свои физические качества, становятся твердыми. Их необходимо поменять. Кроме того, многие владельцы «шестерки» меняют резиновые маслосъемные колпачки на импортные из каучука. Замена маслосъемных колпачков ВАЗ 2106 для автовладельцев, владеющих слесарным инструментов, не доставит больших хлопот.

Если вы являетесь владельцем «шестерки» и занимаетесь ее ремонтом, то у вас должны быть в наличии:

• плоская отвертка;
• инструмент, служащий для сжимания пружины;
• оправка для установки колпачков.
• плоскогубцы.
• проволока из мягкого металла.

Приготовив инструменты и новые комплекты сальников, можно приступать к процессу замены старых деталей на новые.

1. С головки блока снимите крышку, открутив для этого гайки.
2. Коленчатый вал крутите, пока метки на приводной звездочке распределительного вала и крышке не совпадут.
3. Снимите корпусную часть подшипников распределительного вала, обязательно зафиксируйте звездочку и цепь.
4. Снимаете пастель подшипников распредвала, фиксируете звездочку и цепь, чтобы они не упали вниз, иначе достать их будет очень проблематично.
5. Выкрутите свечу, снимите пружину, рычаг отведите в сторону.
6. Крепеж регулировочного болта надо ослабить и установить съемник для работ по сжатию пружины.
7. Вставьте прут из олова в отверстие свечи для удержания клапана.
8. Инструментом для сжимания пружины приведите ее в положение, когда сухарные элементы освободятся.
9. Снимите пружины, тарельчатые элементы, шайбы.

Далее для установки новых деталей действуйте в таком порядке.

Этапы работ	Действия
Установите первый маслосъемный колпачок на место.	Для этого поставьте зажим на клапан и вынимаете старый сальник, слегка постукивая слесарным молотком.
Новый колпачок смажьте моторным маслом	Установите его на место при помощи оправки.
На остальных клапанах замените сальники.	Делается это таким же образом: путем прокрутки коленвала для вывода второго и третьего цилиндра.

Система смазки двигателя ВАЗ 2106 имеет комбинированное строение. Под давлением происходит смазка опор и кулачков распредвала, подшипников валика, шестеренки привода масляного насоса и распределителя зажигания, подшипников. Вытекающим из зазоров маслом осуществляется смазка стенок цилиндров, элементов поршневого типа, цепи привода распредвала, стержней клапанов в их направляющих втулках, опор рычагов привода клапанов.

Когда давление падает, начинает гореть контрольная лампочка.

Самостоятельная проверка датчика

Даже в гаражных условиях есть возможность проверки указанного элемента. В момент запуска двигателя на определенное время загорается лампа красного цвета, после чего выключается. В случае продолжения работы сигнальной лампы стоит проверить уровень смазки в моторе. Если уровень в норме – стоит заняться проверкой элемента. Вариантов провести диагностику в гаражных условиях есть несколько:

• Проверьте состояние масляного фильтра. Забитый грязью фильтрующий элемент мешает смазочной жидкости нормально поступать в мотор. Замена фильтра вместе с маслом – оптимальный вариант исправления проблемы;
• Визуальный осмотр места крепления детали. Наличие подтеков сигнализирует о необходимости смены уплотнительного резинового кольца;
• Используйте манометр для проверки давления в системе. При выкрученной детали установите манометр и запустите машину. Показатель в 0,65 атмосфер говорит о нормальной работе мотора и о неисправности датчика;
• Проверьте подключение провода питания. При езде по неровностям со многих датчиков в «четырке» слетают клеммы.

Также при наличии автомобилей второго поколения «Самары» можно установить заведомо рабочий элемент. Деталь не подлежит ремонту, поэтому при наличии неполадок меняется на новую. Т.к. располагается он в открытом и удобном месте – замена его проводится за считанные минуты.

Как проверить

Если загорелась аварийная лампочка либо стрелка прибора не отклоняется вправо даже при значительных оборотах двигателя необходимо вначале проверить контрольное устройство на работоспособность. Этот элемент располагается слева по движению автомобиля возле четвёртой свечи зажигания. Устройство представляет собой небольшой металлический бочонок с подключённым к нему проводом.

Оптимальным способом проверки датчика масла, является установка заведомо исправного устройства. Для этой цели не обязательно использовать дорогой оригинальный прибор. Можно применить простое изделие, которое представляет собой реле, срабатывающее при низком значении давления в масляной магистрали. Для выполнения диагностики рекомендуется подобрать устройство, штуцер которого имеет подходящую резьбу. В противном случае, можно воспользоваться переходником.

Для проверки можно задействовать маломощную лампочку, к которой «минус» подключается через датчик, а «плюс» — подводится от положительной клеммы аккумулятора. Лампочка загорается сразу при подключении, но после запуска двигателя должна обязательно погаснуть, в противном случае потребуется выполнить срочный ремонт двигателя внутреннего сгорания.

При отсутствии запасного сенсора можно использовать манометр, с помощью которого можно более точно установить значение давления в масляной магистрали.

Если двигатель исправен и насос нагнетает жидкую смазку под необходимым давлением, то необязательно причина отсутствия показаний измерительного прибора заключается в датчике. Обрыв подключаемого провода может являться одной из возможных причин неисправности проводки, при которой стрелка не будет отклоняться, а лампочка аварийного давления масла загораться.

Предназначение маслосъемных колпачков и их замена

Чтобы моторное масло через клапанные отверстия головки мотора не попадало в камеру сгорания, в конструкции предназначены маслосъемные колпачки, состоящие из резины и пружины. Как и все резиновые изделия, они со временем теряют свои физические качества, становятся твердыми. Их необходимо поменять. Кроме того, многие владельцы «шестерки» меняют резиновые маслосъемные колпачки на импортные из каучука. Замена маслосъемных колпачков ВАЗ 2106 для автовладельцев, владеющих слесарным инструментов, не доставит больших хлопот.

Если вы являетесь владельцем «шестерки» и занимаетесь ее ремонтом, то у вас должны быть в наличии:

• плоская отвертка;
• инструмент, служащий для сжимания пружины;
• оправка для установки колпачков.
• плоскогубцы.
• проволока из мягкого металла.

Приготовив инструменты и новые комплекты сальников, можно приступать к процессу замены старых деталей на новые.

1. С головки блока снимите крышку, открутив для этого гайки.
2. Коленчатый вал крутите, пока метки на приводной звездочке распределительного вала и крышке не совпадут.
3. Снимите корпусную часть подшипников распределительного вала, обязательно зафиксируйте звездочку и цепь.
4. Снимаете пастель подшипников распредвала, фиксируете звездочку и цепь, чтобы они не упали вниз, иначе достать их будет очень проблематично.
5. Выкрутите свечу, снимите пружину, рычаг отведите в сторону.
6. Крепеж регулировочного болта надо ослабить и установить съемник для работ по сжатию пружины.
7. Вставьте прут из олова в отверстие свечи для удержания клапана.
8. Инструментом для сжимания пружины приведите ее в положение, когда сухарные элементы освободятся.
9. Снимите пружины, тарельчатые элементы, шайбы.

Далее для установки новых деталей действуйте в таком порядке.

Этапы работ	Действия
Установите первый маслосъемный колпачок на место.	Для этого поставьте зажим на клапан и вынимаете старый сальник, слегка постукивая слесарным молотком.
Новый колпачок смажьте моторным маслом	Установите его на место при помощи оправки.
На остальных клапанах замените сальники.	Делается это таким же образом: путем прокрутки коленвала для вывода второго и третьего цилиндра.

Система смазки двигателя ВАЗ 2106 имеет комбинированное строение. Под давлением происходит смазка опор и кулачков распредвала, подшипников валика, шестеренки привода масляного насоса и распределителя зажигания, подшипников. Вытекающим из зазоров маслом осуществляется смазка стенок цилиндров, элементов поршневого типа, цепи привода распредвала, стержней клапанов в их направляющих втулках, опор рычагов привода клапанов.

Как проверить датчик давления ВАЗ 2106

Итак, возникают следующие симптомы. Вы заметили, что стрелка находится на нулевом значении. Вместе с этим загорается лампочка. Хоть на автомобиле ВАЗ 2106, хоть на любом другом, в первую очередь необходимо остановиться и заглушить мотор. В противном случае смазка не будет поступать на все элементы двигателя, следовательно, запросто можно его полностью разрушить.

Причина для потери давления может быть любой. Открываете капот и внимательно осматривайте весь двигатель на предмет наличия масляных подтеков. Вам необходимо убедиться в том, что моторное масло не было выброшено наружу. Затем обязательно проверяете уровень масла, он должен быть в допустимых пределах.

Если же уровень значительно ниже, нежели минимальная отметка, то обязательно заливаете нужное количество. Ехать своим ходом запрещено, можно передвигаться только лишь на буксире или эвакуатором, если давление в системе смазки маленькое

Обратите внимание на то, что при уровне ниже минимальной отметки может загораться контрольная лампа при совершении поворота направо

Если под рукой имеется манометр, то можно осуществить проверку значения давления. На автомобиле ВАЗ 2106 сделать это несложно. Для этого выкручивается датчик давления, устанавливается штуцер на его место. Подключаете манометр при помощи этого штуцера. Манометр электронного типа необходимо соединить с массой автомобиля и плюсовым выводом аккумуляторной батареи

Обратите внимание на то, что плюсовой вывод подключается через светодиодный индикатор

Следовательно, при постепенном увеличении частоты вращения коленвала, значение должно расти. При этом максимальное должно составить 7 атмосфер. Если больше, то имеются неполадки в крышке масляного насоса. Ее потребуется заменить. Если же давления совсем нет, первым делом проверяйте маслозаборник. Нередко он забивается, через сетку не проходит масло в насос. Можно снять поддон двигателя и произвести очистку сетки маслозаборника. Желательно его промыть в растворителе или керосине.

Но цена нового составляет от 400 до 500 рублей, поэтому лучше не пожадничать и приобрести новый маслозаборник. Несколько реже случаются поломки самого масляного насоса. Его сломать, конечно, очень сложно, так как это две металлические шестерни, причем они прошли процедуру закалки. Срок службы у них достаточно большой, быстрее разобьется крышка масляного насоса

Как проверить и заменить элемент

В процессе длительной эксплуатации внутренние детали датчика изнашиваются и периодически выходят из строя. Неисправность проявляется в виде неправдивых показаний индикационной шкалы либо постоянно горящей аварийной лампе. Прежде чем делать выводы о поломках силового агрегата, крайне желательно проверить работоспособность датчика.

Если при работающем моторе светится индикатор и стрелка показывает ноль, его надо немедленно заглушить

Когда лампочка зажигается и тухнет своевременно, а стрелка не отклоняется, следует проверить исправность масляного датчика — измерителя давления ММ393А. Потребуется рожковый ключ размером 19 мм и манометр со шкалой до 10 Бар (1 МПа). К манометру нужно прикрутить гибкий патрубок с резьбовым наконечником М14 х 1,5.

Проверочные манометры оснащаются переходниками для проверки различных двигателей

Порядок проверки следующий:

1. Заглушите двигатель и дайте остыть до 50—60 °С, чтобы не пришлось обжигать руки во время работы.
2. Отсоедините от датчиков провода и выверните их ключом на 19 мм вместе с тройником. Учтите, в момент разборки из блока может вытечь небольшое количество масла.
3. В отверстие вкрутите резьбовую часть патрубка и аккуратно подтяните. Заведите мотор и наблюдайте показания манометра.
4. Давление масла на холостом ходу составляет от 1 до 2 Бар, на изношенных моторах может упасть до 0,5 Бар. Максимальные показания на высоких оборотах — 7 Бар. Если датчик выдаёт другие значения либо стоит на нуле, нужно купить и поставить новую запчасть.

В дороге масляный датчик ВАЗ 2106 проверить сложнее, поскольку под рукой нет манометра. Чтобы убедиться в наличии смазочного материала в каналах мотора, выкрутите элемент, отсоедините главный провод зажигания и вращайте коленвал стартером. При исправном насосе из отверстия выплеснется масло.

Когда световой сигнал не горит вовсе, рассматривайте 3 варианта:

• перегорела лампочка;
• обрыв проводки;
• пришёл в негодность малый датчик в виде шестигранника.

Первые 2 версии легко проверить путём прозвонки тестером либо мультиметром. Исправность мембранного элемента испытывается так: включите зажигание, снимите с клеммы провод и замкните на массу автомобиля. Если лампа загорится, смело меняйте датчик.

Для снятия измерителя нужно открутить гайку штуцера, прижимающую к блоку тройник

Замена производится путём откручивания большого или малого датчика гаечным ключом

Важно не растерять уплотнительные бронзовые шайбы, поскольку в комплекте с новой деталью их может не оказаться. Потеки моторной смазки из отверстия удалите ветошью. Оба измерителя не подлежат ремонту, только замене

Их металлические корпуса, способные выдержать давление масла работающего двигателя, герметично закрыты и не разбираются. Вторая причина — низкая цена запасных частей ВАЗ 2106, делающая подобный ремонт бессмысленным

Оба измерителя не подлежат ремонту, только замене. Их металлические корпуса, способные выдержать давление масла работающего двигателя, герметично закрыты и не разбираются. Вторая причина — низкая цена запасных частей ВАЗ 2106, делающая подобный ремонт бессмысленным.

Назначение датчика контроля давления масла

Все движущиеся и трущиеся детали силового агрегата постоянно омываются жидкой смазкой, подаваемой шестерёнчатым насосом из поддона картера двигателя. Если в силу разных причин подача смазки прекратится либо её уровень снизится до критического, мотор ожидает серьёзная поломка, а то и не одна. Результат — капитальный ремонт с заменой подшипников коленчатого вала, цилиндро-поршневой группы и так далее.

Отсутствие давления масла индикатор показывает после включения зажигания либо в случае неисправности

Чтобы уберечь владельца машины от указанных последствий, в классических моделях «Жигулей» предусмотрен двухуровневый контроль над системой смазки двигателя, действующий по такому алгоритму:

1. После поворота ключа в замке и включения зажигания загорается красная контрольная лампа, сигнализирующая об отсутствии давления масла. Стрелка указателя стоит на нуле.
2. В первые 1—2 секунды после запуска мотора индикатор продолжает гореть. Если подача масла производится в нормальном режиме, лампа гаснет. Реальное давление, создаваемое насосом, стрелка показывает сразу.
3. При отключении двигателя, потере большого количества смазки или возникновении неполадок красный индикатор моментально загорается.

4. Если напор смазки в каналах мотора уменьшается до критического, лампочка начинает вспыхивать периодически.

   После запуска силового агрегата стрелка показывает величину давления в смазочных каналах

Главную роль в работе системы играет датчик — элемент, фиксирующий напор масла в одном из основных каналов двигателя. Индикатор и указатель — всего лишь средства отображения информации, передаваемой измерителем давления.

Устройство и схема подключения

Задача мембранного выключателя, выполненного в виде гайки с клеммой, — своевременно замыкать электрическую цепь с контрольной лампой при падении давления смазки. Приборчик состоит из таких деталей:

Где находится и неисправности датчика скорости ВАЗ-2109

• металлический корпус в виде шестигранника;
• контактная группа;
• толкатель;
• мембрана измерительная.

Свечение индикатора зависит от положения мембраны, растягивающейся под напором смазки

Элемент включён в цепь по простейшей схеме — последовательно с индикатором. Нормальное положение контактов – «замкнуто», поэтому после включения зажигания лампочка загорается. В заведённом моторе возникает напор масла, поступающего к мембране через тройник. Под давлением смазки последняя нажимает толкатель, размыкающий контактную группу, в результате индикатор гаснет.

Когда в двигателе возникает одна из неисправностей, вызывающих снижение напора жидкой смазки, эластичная мембрана возвращается в первоначальное положение и электрическая цепь замыкается. Водитель сразу видит проблему по вспыхнувшей «контрольке».

Устройство второго элемента — «бочонка» под названием ММ393А несколько сложнее. Главную роль здесь тоже играет упругая мембрана, соединённая с исполнительным механизмом — реостатом и ползунком. Реостат представляет собой катушку из хромоникелевой проволоки повышенного сопротивления, а ползунок — это подвижный контакт, перемещающийся вдоль витков.

При увеличении напора смазки реостат уменьшает сопротивление цепи, стрелка отклоняется сильнее

Электрическая схема подключения датчика и указателя аналогична первой — реостат и прибор стоят в цепи последовательно. Алгоритм работы следующий:

1. Когда водитель включает зажигание, в цепь подаётся напряжение бортовой сети. Ползунок стоит в крайнем положении, а сопротивление обмотки — максимальное. Стрелка прибора держится на нуле.
2. После запуска мотора в канале появляется масло, поступающее через тройник в «бочонок» и давящее на мембрану. Она растягивается и толкателем двигает ползунок по обмотке.
3. Общее сопротивление реостата начинает снижаться, ток в цепи возрастает и заставляет отклоняться стрелку указателя. Чем выше давление смазки, тем сильнее растягивается мембрана и меньше сопротивление катушки, а прибор отмечает рост давления.

На снижение масляного напора датчик реагирует в обратном порядке. Усилие на мембране уменьшается, она отбрасывается назад и тянет за собой ползунок. Тот включает в цепь новые витки обмотки реостата, сопротивление увеличивается, стрелка прибора падает к нулю.

По схеме датчик подключается последовательно с указателем, расположенным на панели приборов
