Блок согласования для фаркопа своими руками: схема устройства

Renault Duster 2.0 Expression 4WD › Бортжурнал › Установка тягово-сцепного устройства (он же фаркоп и ТСУ)

Устанавливал давно. Поэтому могу что-то упустить.

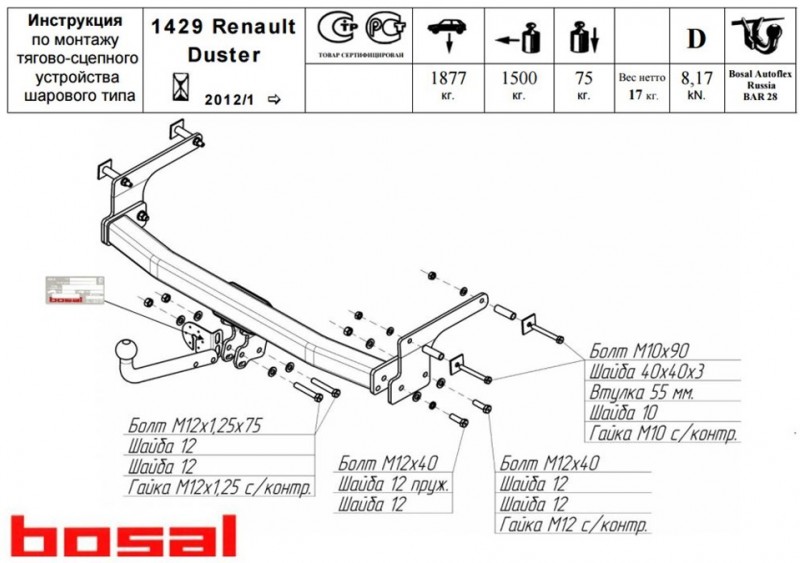

Приобрел тягово-сцепное устройство BOSAL 1429А. Купил дорого, но надо было срочно. Устанавливать лучше вдвоем и с ямой. Можно и без ямы. Боковые кронштейны я без ямы ставил. Разбирать ничего не надо. Глушитель и бампер не снимал

Перед установкой рекомендую обратить внимание, что в комплекте два вида болтов М12 (с крупной резьбой (4 штуки для крепления балки) и два с мелкой (для крепления крюка с шаром)). Соответственно и 2 гайки с мелкой резьбой (для крюка) и 2 с крупной (для балки)

При прикручивании балки я естественно пытался вкрутить гайку с мелкой резьбой на болт с крупной. Ну и пришлось искать новые гайки и поправлять резьбу на болтах.

1) Вытащить заглушки в лонжеронах со стороны боковых ниш багажника, расположенных слева и справа от ниши запасного колеса. Визуально вы заглушки не увидите. Нащупываем пальцами и отверткой вытаскиваем. Я их не сразу нащупал, т.к. на Автофрамосе сборщики обильно все вокруг замазали герметиком (там где надо и там где не надо, т.к. мажут не глядя – куда попали, туда попали).

2) Берем что-нибудь тонкое и острое, вставляем его в полученные отверстия и прокалываем антикоррозионный слой на противоположной стороне лонжерона. Отверстия в лонжероне уже есть, но снаружи залито антикорозийкой или ангтигравийкой (хрен знает как правильно обозвать). Если тупо надавить, то может отвалить большой кусок этой «фигни». Поэтому чем-то тонким просто проколоть, чтобы потом с другой стороны увидеть место, где расположено отверстие. Далее со стороны улицы уже проковыриваем нормальное отверстие отверткой, например.3) Далее необходимо прикрутить боковые кронштейны фаркопа. Чтобы было все по фэншую, промазал герметиком места вокруг отверстий на кронштейнах и квадратных пластинах. Прикручиваются болтами с одетыми на них трубками. Трубки нужны чтобы не деформировать лонжерон при затягивании гаек и смысла в их изменении на больший диаметр нет (видел в интернете кто-то химичил с другими трубками).

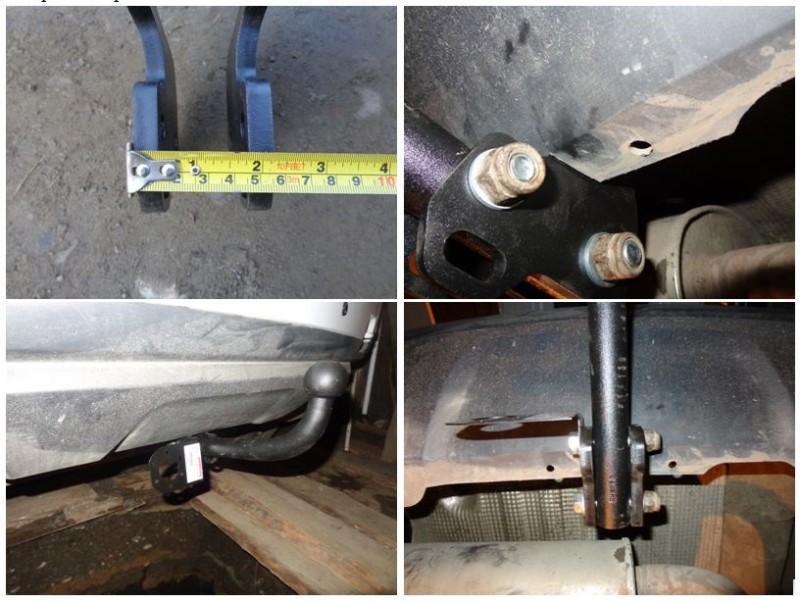

4) Перед тем как установить поперечную балку надо сделать вырез в бампере. Внизу по центру. По инструкции написано вырез делать 30х50 мм. Но по факту надо сделать 30х55 мм (лучше измерить конкретный фаркоп и по нему вырезать). На бампере внизу по центру есть выступ, от него легко отмерить. Вырезал ножом.5) Устанавливаем поперечную балку.6) Прикручиваем крюк с шаром.

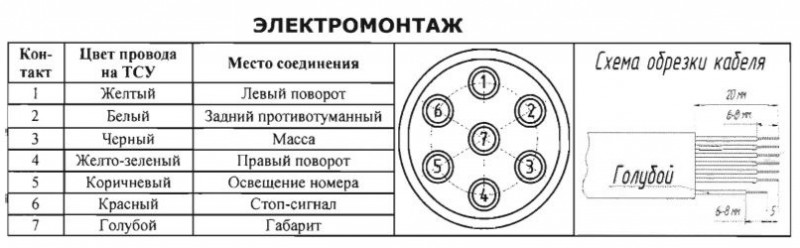

1) В комплекте идут два кабеля. Оголил концы по схеме и залудил (чтобы точно все было по фэншую). И подсоединил к розетке. Схему надо уточнить в соответствии с вашим прицепом. У меня вроде такая же была. Только нет ПТФ на прицепе и массу не подключал (на прицепе нет этого провода, видимо через шар и цепи масса идет – все работает хорошо и так). По хорошему массу надо, но не стал заморачиваться.

2) Залил герметиком в районе выхода проводов из уплотнителя розетки

3) Провода в салон завел через заглушку справа в нише под домкратом и протянул к правому фонарю. Туда же к правому фонарю протянул провод от левого фонаря (сигнал левого указателя поворотов) – у меня в гофрированной трубке. Для подключения к левому фонарю надо снять фонарь. В итоге все подключения получаются возле правого фонаря.

4) С левого фонаря только поворот взял. Остальное с правого фонаря. Распиновка штатных разъемов вроде такая (рисунок чей-то из интернета, где взял не помню, надеюсь не обидятся, что выложил):

Подключал скруткой. Если кто-то переживает, то вот смотрите скрутка официалов (подключен парктроник):

Естественно переподключил нормально. Делаю скрутки так, что если потянуть, то она затянется а не размотается и длину оголенного провода делаю побольше.

Все работает отлично. Массы на прицеп хватает. Лампы все светятся ярко. Нагрузка на штатную проводку увеличивается не значительно. Повороты с прицепом моргают чуть медленней.

Процедура установки

Процедуру монтажа фаркопа рекомендуется выполнять с помощником – это облегчит выполнение задачи, а также поможет сэкономить время и нервные клетки. Его устанавливают в штатные места – сверление дополнительных отверстий при этом не требуется. Однако придётся сделать специальный вырез в юбке заднего бампера.

  1. Начинаем с того, что демонтируем задний бампер – для этого действуем по следующему алгоритму:
  • отсоедините фиксаторы и снимите комбинированный фонарь;
  • отверните крепёжные болты сбоку бампера;
  • отверните крепёжные болты, которые держат сам бампер;
  • снимите фиксаторы;
  • удалите крышку бампера;
  • отсоедините главный разъём.
  1. Демонтируем задние фары.
  2. Снимаем усилитель бампера – на его место будет установлена балка фаркопа. Примеряем и крепим кронштейны слева и справа – между ними ставим балку и крепим её парой болтов справа и слева.
  3. Обшивку багажника понадобится убрать, чтобы добраться до проводов задних фонарей и проложить кабеля от розетки – их мы пропускаем через штатную пробку из резины. Для этого в ней понадобится проколоть два отверстия.
  4. Подключение кабелей розетки осуществляется в разрыв задних фар. При этом проследите за качеством пайки, после чего старательно заизолируйте места всех соединений. Чтобы убедиться, что все подключения сделаны без ошибок, воспользуйтесь тестером.
  5. В обратной последовательности ставим на место обшивку багажного отделения.
  6. В нижней юбке вырезаем небольшой участок – в инструкции к изделию об этом говорится.
  7. Устанавливаем на место задний бампер в последовательности, обратной процедуре демонтажа.

На этом процедура установки завершена – фаркопом можно пользоваться.

Лада Vesta LPG › Бортжурнал › Фаркоп BOSAL + Smart-Connect ARTWAY

Ngày tốt lành Наконец то сподобился установить фаркоп. Выбор фаркопа остановил на ТСУ Bosal без электрики (номер для заказа 1234A) и Блока согласования электрики к фаркопу Smart-Connect Artway-Pro (каталожный номер SC-PRO-100) Почему ? 1. ТСУ Bosal 1234A имеет более грамотное крепление по сравнению с аналогами. Для примера на фото видно что он крепится вместо заднего усилителя — 4 болта в торце лонжеронов, и один снизу.

У конкурентов (например Leader) 4 болта снизу и все.

2. Smart-Connect Artway-Pro SC-PRO-100. Выбор тупо из-за цены. По параметрам тоже вполне устраивал: Отслеживание подключения прицепного устройства. Переключение противотуманного света. Урегулирование работы с однонитевым и диодным освещением. Работает в большинстве автомобилей с современной электроникой. Автоматически отключает штатные парктроники при подключении прицепа. Звуковая индикация при неисправности в цепи ламп прицепа.

Большего и не надо. За счастье обладать китайской приблудой отдал 1750 руб.

Чисто теоретически можно было и без него. Комплектация базовая, доп блока электрики нет. Но решил поставить смарт и разгрузить штатную проводку. при установке питание, по моей просьбе, взяли напрямую с аккумулятора. Устанавливал у официального дилера Лада в Калуге — Авес За установку отдал 4000 руб, по времени 3 часа.

И вопрос волнующих многих — является ли установка фаркопа внесением изменений в конструкцию — НЕТ При соблюдении условий: Он должен быть съемным или условно съемным. Он должен быть предназначен для данного транспортного средства. И установлен сервисным центром. Короче — к фаркопу шел его паспорт (он же инструкция по установке) — там пишем свое авто, вин и у дилера ставим печать что они поставили (эту бумажку теперь вожу с собой вместе с паспортом на газовый баллон). Ну и делаем отметку в сервисной книги — все. Этого достаточно )

источник

На какие автомобили надо устанавливать блок согласования

Для большинства моделей автомобилей смарт коннект – обязательное устройство при установке фаркопа. К таковым относятся Audi, Fiat, Peugeot, Skoda, Volkswagen, Ford, BMW и многие другие.

Читать далее: Инструкция по установке, подключению и регулировке противотуманок на lada priora

А4, A3, А6, A8, О7, TТ, Аllroad
1, 3, 5, 6, 7, х3, x5, х6
Sebring, РТ Сruiser, Voyаger
C-max, S-max, Мondeo
Caliber, Nitro
Практически все модели с 2005 года
Все модели с 2004 года
Astra Н, Vectra С, Zafira, Corsa
C30, S40, S60, V70, V50, ХC70, S80, ХC90
Octavia2, Yeti, Fabia
Вoxer
Сaddy new, Passat 6, Golf5, Jetta new, Т5, Toureg, Тouran, Тiguan new

У вас обычная машина без «компьютерных мозгов»? Тогда самое время узнать, что электрические цепи испытывают двойную нагрузку, обеспечивая включение дополнительных огней. Результат – преждевременный износ электропроводки, сгоревшие предохранители и реле. Покупка блока согласования для фаркопа предотвратит дорогостоящий ремонт электросистемы.

Модуль согласования необходимо устанавливать на автомобили, оснащенные слудующими системами:1.Система электронного контроля с переменным напряжением.2.Автомобиль с мультиплексной проводкой.3.Система CAN BUS data ( с бортовым компьютером)4.Система CHECK CONTROL5.Cистема обнаружения перегоревших ламп (SFL)6.Система питания освещения с маленьким напряжением.7.Светодиодная система освещения.

В автомобилях оснащенных такими системами прямое подключение обычной розетки для ТСУ приведет к повреждению автомобиля. Установка модуля смарт коннект позволяет исключить дополнительную нагрузку на электрическую сеть автомобиля и стабилизирует напряжение сети.Коннектор устойчив к скачкам напряжения и короткому замыканию, так как подключается непосредственно к аккумулятору автомобиля через предохранитель на 15 А.

Блок согласования также обеспечивает:

  • переключение противотуманной фары на прицеп;
  • контроль указателей поворота на прицепе;
  • отключение парктроников при присоединении прицепа;
  • зарядку аккамулятора на прицепе.

Модули согласования с расширенными возможностями имеют ряд дополнительных функций:- тест подключения прицепа;- PARK SENSOR;- ALARM INFO;- функция управления левым фонарем габаритных огней;- функция координации левой противотуманной фары.

  • Тест подключения прицепа — проверка состояния электрического оснащения прицепа: после его подключения поочередно загораются все лампочки и Вы можете убедиться в том, что все в порядке.
  • Функция Park Sensor предназназначена для блокировки датчиков парковки у автомобиля с системой Parktronic, так как при движении задним ходом прицеп воспринимается ею как препятствие.
  • Функция Alarm Info предоставляет возможность подключения прицепа к автосигнализации автомобиля для защиты его от угона. В охранном режиме при отсоединении прицепа от автомобиля срабатывает сигнализация.
  • Функция управления левым фонарем габаритных огней предназначена для однонитевой лампы, выполняющей одновременно функцию габаритного и противотуманного освещения, а также габаритного и стоп-сигнала.
  • Управление левой фарой противотуманного света — это функция, которая обеспечивает возможность регуляции интенсивности свечения противотуманных фар и предотвращает ослепление водителя светом, который отражается от передней части прицепа.

Модуль согласования используется в обязательном порядке на:

  1. Audi: А4, А3, А6, А8, Q7, ТТ, Allroad.
  2. BMW: 1, 3, 5, 6, 7, х3, х5, х6.
  3. Chrysler: 300C, Sebring, PT Cruiser, Voyager.
  4. CITROEN: C3 Picasso, C4, C4 Picasso, C4 Grand Picasso, C5, Berlingo,C-Crosser, Jumper, Jumpy.
  5. Dodge: Caliber, Nitro.
  6. Fiat: Ducato, Linea, Grande Punto, Scudo.
  7. Ford: С-max, S-max, Galaxy, Mondeo.
  8. Jeep: Grand Cherokee, Commander, Liberty.
  9. KIA: Sorento, Soul, Carnival.
  10. Land Rover: Freelander, Range Rover с 2004 года все модели.
  11. Mazda 6.
  12. Mersedes: все модели с 2005 года (GLK, Sprinter, W164, W169, W212, W203, S203, W204, S204, W211, S211, W245, Viano, Vito).
  13. Mitsubishi Outlander c 2007.
  14. Opel: Agila, Astra H, Vectra C, Zafira, Corsa, Insignia.
  15. Peugeot: 3008, 407, 4007, 508, 5008, Bipper, Boxer, Expert, Parthner.
  16. Porsche Cayenne c 2003 г.
  17. Seat: Alhambra, Altea, Leon, Toledo.
  18. Skoda: Fabia, Octavia 2, Superb, Yeti.
  19. Subaru: Forester c 2008, Legacy Outback c 2009.
  20. Suzuki Splash c 2008.
  21. Toyota RAV-4 c 2013.
  22. Volkswagen: Amarok c 2010, Caddy new, Passat 6, Golf 5, Golf Plus c 2005, Jetta new, Т5, Tiguan c 2007, Toureg, Тouran.
  23. Volvo: С30, S40, S60, V70, V50, XC70, S80, XC60, XC90.

Читать далее: Новый Ауди Q5 2020 фото цена видео тест-драйв модели дата выхода кроссовера КУ 5 в России

и некоторые других моделях.

Установка

Конструкция автомобилей LADA предусматривает возможность установки ТСУ без дополнительных механических воздействий (сверление отверстий, сварочные работы) на кузов автомобиля.

К каждой модели автомобиля LADA предлагается к установке несколько вариантов ТСУ, отличающихся между собой конструкцией, но одинаковых по способу крепления к кузову автомобиля.

Крепление ТСУ, независимо от модели и конструкции самого устройства, производится к задним силовым элементам (лонжеронам) кузова автомобиля.

На рисунке 2-1 приведены два основных варианта ТСУ, устанавливаемых на автомобиль LADA VESTA.

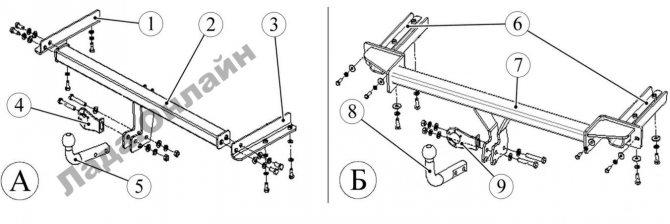

Рисунок 2-1 – Варианты исполнения и комплект поставки ТСУ LADA VESTA: 1 – кронштейн опорный левый; 2, 7 – штанга; 3 – кронштейн опорный правый; 4, 9 – подрозетник; 5, 8 – крюк; 6 – планка закладная; А – разборная конструкция ТСУ; Б – сварная конструкция ТСУ

Снять задний бампер.

Отвернуть болты 1, рисунок 2-2, крепления кронштейнов балки 2 заднего бампера к кузову, снять балку в сборе с кронштейнами. Последующая установка балки не предусмотрена (головка сменная 10, вороток).

Рисунок 2-2 – Балка заднего бампера: 1 – болт крепления кронштейна балки заднего бампера; 2 – балка заднего бампера

В задней части левого 1, рисунок 2-3, и правого 3 задних лонжеронов обнаружить и очистить от слоя ПШМ два отверстия 2 (отвертка плоская).

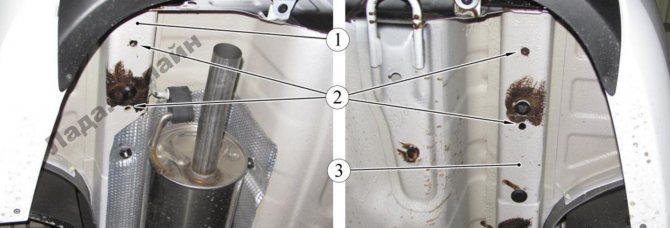

Рисунок 2-3 – Расположение монтажных отверстий в лонжеронах: 1 – лонжерон задний левый; 2 – монтажные отверстия; 3 – лонжерон задний правый

Завести левый 1, рисунок 2-4, и правый 5 опорные кронштейны в полость задних лонжеронов кузова. Через отверстия в лонжероне зафиксировать, не затягивая, кронштейны болтами с шайбами из комплекта поставки.

Установить на кронштейны штангу 2 и закрепить болтами с шайбами из комплекта поставки (головка сменная 17, вороток).

Затянуть болты крепления кронштейнов к лонжеронам кузова (головка сменная 17, удлинитель, вороток).

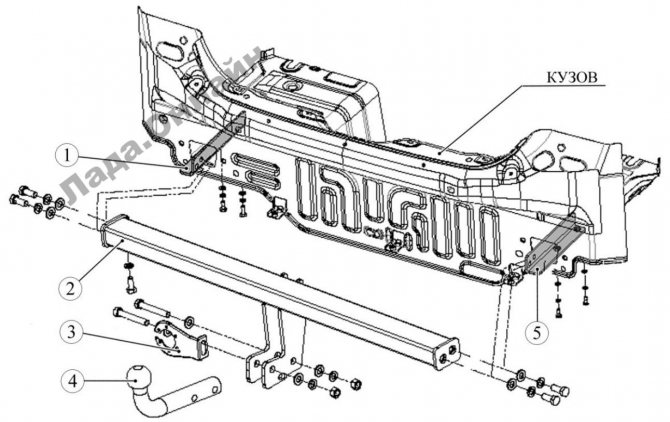

Рисунок 2-4 – Установка ТСУ разборной конструкции: 1 – кронштейн опорный левый; 2 – штанга; 3 – подрозетник; 4 – крюк; 5 – кронштейн опорный правый.

При установке ТСУ сварной конструкции, завести штангу 2, рисунок 2-5, кронштейнами в полость лонжеронов кузова.

Завести внутрь кронштейнов закладные планки 1, и совместив резьбовые отверстия закладных планок с отверстиями в кронштейнах штанги и лонжеронах, зафиксировать штангу на кузове, болтами с шайбой из комплекта поставки, не затягивая.

Совместить отверстия на торце кронштейнов штанги с резьбовыми отверстиями крепления балки заднего бампера на кузове и закрепить штангу болтами с шайбой из комплекта поставки (головка сменная 10, удлинитель, вороток).

Затянуть болты крепления штанги к лонжеронам (головка сменная 17, вороток).

Рисунок 2-5 – Установка ТСУ сварной конструкции: 1 – планка закладная; 2 – штанга в сборе с кронштейнами; 3 – подрозетник; 4 – крюк

Установить на штангу крюк 4 и подрозетник 3 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ (см. ниже).

Установить задний бампер.

Примечание

: Перед установкой заднего бампера автомобиля в исполнении CROSS, произвести доработку (подрезку) заднего бампера по прилагаемому шаблону, рисунок 2-6, для исключения контакта и деформации бампера в месте крепления буксировочного крюка.

Рисунок 2-6 – Схема доработки заднего бампера

Моменты затяжки резьбовых соединений:

  • М6 – 9,8 Нм (0,98 кгс/м);
  • М8 – 24,0 Нм (2,4 кгс/м);
  • М10 – 47,0 Нм (4,7 кгс/м);
  • М12 – 81,0 Нм (8,1 кгс/м).

Подключение

Для подключения можете воспользоваться видео инструкциями и следовать представленным ниже рекомендациям.

  • Подключение БСФ осуществляется к аккумулятору автомобиля;
  • К смарт-коннекту подключают обязательно датчик давления масла, стартер, автомобильный топливный клапан и непосредственно сам бортовой компьютер вашей машины;
  • Снимают загрузочные панели, готовят набор проводки, проверяют работу ходовых огней, стоп-сигнала прицепа;
  • Монтируется смарт-коннект согласно схеме, представленной производителем. Примерно она выглядеть будет так, как показано на изображении.

Устанавливать БСФ самостоятельно или доверить монтаж профессионалам, решать вам. Совет лично от меня. Если у вас нет опыта или навыков работы с проводкой автомобиля, либо просто некогда этим заниматься, обратитесь к специалистам. Они могут провести весь комплекс работ, начиная от выбора фаркопа и прицепа, заканчивая подбором подходящего блока и соединения всех этих устройств в единую схему.

Спасибо вам за внимание! Обязательно подписывайтесь, оставляйте свои комментарии и подключайте друзей к обсуждению этой темы!

(20 оценок, среднее: 4,70 из 5)

Подключение

Для подключения можете воспользоваться видео инструкциями и следовать представленным ниже рекомендациям.

  • Подключение БСФ осуществляется к аккумулятору автомобиля;
  • К смарт-коннекту подключают обязательно датчик давления масла, стартер, автомобильный топливный клапан и непосредственно сам бортовой компьютер вашей машины;
  • Снимают загрузочные панели, готовят набор проводки, проверяют работу ходовых огней, стоп-сигнала прицепа;
  • Монтируется смарт-коннект согласно схеме, представленной производителем. Примерно она выглядеть будет так, как показано на изображении.

Устанавливать БСФ самостоятельно или доверить монтаж профессионалам, решать вам. Совет лично от меня. Если у вас нет опыта или навыков работы с проводкой автомобиля, либо просто некогда этим заниматься, обратитесь к специалистам. Они могут провести весь комплекс работ, начиная от выбора фаркопа и прицепа, заканчивая подбором подходящего блока и соединения всех этих устройств в единую схему.

Спасибо вам за внимание! Обязательно подписывайтесь, оставляйте свои комментарии и подключайте друзей к обсуждению этой темы!

(19 оценок, среднее: 4,68 из 5)

Всем привет! В прошлой записи фаркоп на Scudo, я установил фаркоп без блока согласования. Сначала я хотел купить его в магазине, но когда узнал цену на это нехитрое устройство — решил сделать его самостоятельно. На радио рынке купил всё необходимое, и вот как это получилось)

Для этого мне понадобились: плата для конструирования, пять диодов (можно и без диодов) и столько же реле.

Получилась вот такая конструкция.

Упаковал всё в подходящую по размеру пластиковую коробку.

Под правым задним фонарём в днище есть заглушка, через неё завёл жгут с проводами.

В салоне, за вентиляционной решеткой, отличное место для подключения. Делать фото с расцветкой проводов нет смысла, в наших машинах они отличаются.

Расходы: плата для конструирования — 13 грн. (0,55$) реле 5 штук — 60 грн. (2,5$) диоды 5 штук — 12,5 грн. (0,53$) корпус пластиковый — 9 грн. (0.38$) провода и термоусадка — 35 грн. (1,49$) Весь расход 130 гривен (5,45$), намного дешевле чем в магазине))

Всем удачи и мира!

31.01.2019 P.S. Не заморачивайтесь с блоком согласования, ставьте светодиодные лампы без доп. нагрузки в фонари прицепа и всё будет Ok.

Пробег: 158 000 км

В каких случаях необходима установка смарт-коннекта

При подключении оборудования (фаркопа) методом «грубой силы» главный бортовой модуль транспортного средства выявляет вторжение посторонних потребителей. Это будет расценено как системный сбой и спровоцирует неправильную и неточную работу главного компьютера автомобиля. Как правило, модуль выдает сообщение об ошибке в таких ситуациях:

  • транспортное средство оснащено проводкой мультиплексного типа;
  • ранее в авто была установлена система электронного мониторига с переменным напряжением;
  • автомобиль оснащен устройством CAN BUS data (в основном устанавливается в случае наличия в машине бортового компьютерного устройства);
  • авто оснащено особой СЛФ-системой, которая сканирует всю машину на наличие вышедших из строя электрических ламп;
  • транспортное средство освещается за счет устройств светодиодного типа.

Плата модуля согласования после пайки своими руками.

Система модуля согласования смарт-коннект предусматривает дублирование каждой силовой цепи нагрузки прицепа. Принцип действия этого устройства заключается в следующем. При поступлении из центрального компьютера автомобиля извещения о том, что необходима активация того или иного источника света, смарт-коннект подает сигнал контроля о включении конкретной цепи напряжения. Также он регулирует нагрузку таким образом, чтобы она не отличалась от обычной. Устройство смарт-коннекта предусматривает наличие предохранителей, необходимых для защиты фаркопа от излишнего напряжения в сети. Благодаря этим предохранителям бортовой компьютер транспортного средства не замечает никаких изменений в напряжении автомобильной сети и не фиксирует ошибку. Соответственно, это обеспечивает нормальную работу всех систем.

Следует также помнить о том, что даже во многих автомобилях устаревших моделей перед тем, как произвести установку фаркопа, требуется монтировать блок согласования. Эта процедура актуальна в следующих ситуациях:

  • если есть шанс возникновения пожара. Как правило, если в автомобиль устанавливаются дополнительные электрические приборы, это вызывает необходимость увеличения;
  • номиналов штатных предохранителей. Это обусловлено возросшей нагрузкой на все силовые цепи транспортного средства. То же касается поворотных осветительных устройств, а также габаритных светильников. Такие скачки приведут к ускоренному износу детали, а также к нарушению режима ее работы. Потому как большинство автомобилей, на которых была произведена установка фаркопа, большую часть времени ездят все же без прицепа, такая эксплуатация может вызвать повреждения проводки и возгорание самого предохранителя;
  • если же на момент подсоединения фаркопа и прицепа к автомобилю в его электрических цепях уже имеются неполадки, это моментально провоцирует перегорание предохранителя. Неисправный предохранитель может повлечь за собой перегорание тормозных, габаритных и аварийных огней;
  • если вы решили воспользоваться другим прицепом (например, взяв его напрокат или же одолжив у друга), в нем может оказаться распиновка совершенно другого типа. Это также моментально повлечет за собой перегорание всех автомобильных предохранителей и выключит весь свет.

Собираем монтажное шасси своими руками

Также в смарт-коннект встроены запасные реле, которые полностью исключают шанс перенапряжения электрических сетей в случае подключения, например, фаркопа с прицепом. Блок согласования обладает высокими показателями устойчивости к скачкам сетевого напряжения.

Фаркоп-как подключить к а/м? Через универсальную проводку или БЛОК-СОГЛАСОВАНИЯ ?

Установка фаркопа — это два этапа. Этап №1) -монтаж механической части. Этап №2-присоединение и подводка электрики для светоэлементов прицепа.

Монтаж механической части (этап №1)

Фаркопы известных марок зачастую устанавливаются в штатные места, предусмотренные производителем автомобиля. Для них не требуется производить вырезов в бампере, как при монтаже более дешевых моделей ТСУ.

Электрическое подсоединение (этап №2)

При покупке ТСУ необходимо сразу уточнить, входит ли в комплект универсальная электрика для подключения устройства посредством контактной розетки.

На сегодняшний день для некоторых популярных моделей авто (марок LADA, Datsun, Renault, Chevrolet NIVA) выпущена универсальная электрика с оригинальными блоками для быстрого подключения проводов фаркопа к штатным разъемам задних фонарей и бортовой сети автомобиля.

В противном случае может потребоваться использовать блок согласования фаркопа (БСФ или Смарт-Коннектор, Smart Connect) для правильного подсоединения фаркопа и последующего управления светоэлементов прицепа.

Каким машинам нужен блок-согласования?

Чтобы убедиться в необходимости использования БСФ, нужно узнать какими типами электронной системы оснащено ваше авто. Он нужен, если у вас имеется:

  • Электроконтроль с переменным напряжением;
  • Мультиплексная проводка с разделением сигналов и электропитания;
  • CAN-BUS;
  • SFL;
  • Питание освещения с малым напряжением;
  • CHECK CONTROL;
  • Система светодиодного освещения.

Узнать это можно самостоятельно при осмотре машины, в инструкции по эксплуатации. Также можно позвонить официальному дилеру для уточнения деталей.

Для чего нужен Блок согласования?

Установка блока согласования обеспечивает:

  • Надежную и сбалансированную работу электронного блока управления автомобиля и прицепа;
  • Возможность управлять противотуманками, поворотными огнями автоприцепа;
  • Защиту от КЗ и устойчивость компьютера к скачкам напряжения;
  • Возможность отключения встроенных парктроников при наличии прицепного ТС.

Т.е. блок согласования не только корректно подсоединяет ТСУ к автомашине, но и обеспечивает защиту её электроники. Он принимает информацию от бортового компьютера и дозирует нагрузку на световое оборудование прицепа.

Принцип работы и подключения блока согласования

Подключение фаркопа к блоку согласования производится параллельно с использованием обжимных клипс без использования розетки, только напрямую. БСФ подсоединяют к проводке или аккумулятору, в затем к нему осуществляют подключение датчика давления масла, стартера, клапана топлива машины и бортового компьютера. Затем производится подготовка проводки, проверка ходовых огней и стоп-сигналов автоприцепа.

Сам монтаж блока согласования производится по схеме, указанной производителем устройства.

БСФ может иметь базовую или расширенную комплектацию. Последняя имеет дополнительную функцию контроля над всей электроцепью прицепного ТС и защиту от угона.

В каталоге нашей компании представлен большой выбор блоков согласований и универсальных комплектов электрики для подключения фаркопов на все марки автомобилей.

Обслуживание

Техническое обслуживание ТСУ заключается в периодическом осмотре, подтяжке болтовых соединений, проверке геометрических параметров сцепного шара.

Периодичность технического обслуживания ТСУ проводить совместно с техническим обслуживанием автомобиля.

Напомним, ранее мы рассказывали, как самому можно изготовить органайзер в багажнике Lada Vesta.

Ключевые слова: аксессуары лада веста | багажник лада веста

8

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Производство Lada Vesta остановлено, отгрузка автомобилей дилерам прекращена

Устранение дребезга боковых стекол на Лада Гранта, Калина и Приора

Большой седан ВАЗ 2116 — прародитель Lada Vesta?

АвтоВАЗ рассказал про специальные и коммерческие автомобили LADA

БСФ своими руками

Рукастые электронщики могут сделать такой блок самостоятельно

Важно перед началом работы ознакомиться с инструкцией по эксплуатации машины и правильно составить схему. Необходимо приготовить:

  • Плату для конструирования электронную.
  • Диоды согласно количеству каналов фаркопа.
  • Реле по количеству диодов.
  • Упаковка для устройства.

Для сборки согласователя выполните следующие шаги:

  • Размещение на плате диодов.
  • Монтаж контактного реле.
  • Подключение согласно схеме (она может отличаться).
  • Аккуратно упаковать готовый согласователь в диэлектрическую коробочку.

Готовый блок согласования можно подключать в электросеть автомобиля. При этом бортовой компьютер транспортного средства не станет выдавать уведомлений о новых подключенных устройствах. На его функционирование БСФ никак не повлияет.

https://www.youtube.com/watch?v=pibtp5CfRuY

Универсальный электрокомплект — UniKit

<font>Модули серии Unikit (Baltex) предназначены для подключения и совмещения электрокомплекта фаркопа с электроникой  автомобиля. </font>

Достоинства:

  • <font>В отличии от обычного электрокомплекта, при подключении модуля UniKit с проводов задних фонарей снимается только сигнал, а питание самого модуля и прицепа осуществляется от аккумулятора автомобиля при помощи силового кабеля. При коротком замыкании, погружении в воду светотехники прицепного оборудования замене подлежит только предохранитель модуля, находящийся в легкодоступном месте. При этом проводка и предохранители автомобиля не страдают.</font>
  • <font>Во многих современных автомобилях, </font><font>в таких как Opel Zafira, Volkswagen Tiguan, Seat Toledo, Seat Altea XL и т.д.,</font><font> используются однонитевые лампы, в которых, в отличие от двухконтактных ламп, разные сигналы, например сигнал габарита и стопа, идут по одному проводу. Модуль UniKit по подаваемому напряжению различает сигнал, который необходимо подать прицепу, что обеспечивает корректную работу светотехники прицепа.</font>
  • <font>Модуль UniKit просто незаменим при подключении электрокомплекта фаркопа в автомобилях, оснащенных Led (светодиодными) фонарями (</font><font>Volkswagen B6, Volkswagen Jetta и т.д.</font><font>), поскольку подключение обычного электрокомплекта невозможно, т.к. токи, идущие к задним фонарям</font><font>, очень слабы.</font>
  • <font> Это недорогой и надежный </font><font>способ заменить </font><font>оригинальный электрокомплект.</font>
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
