Использование разъёма aux в автомобиле

Подключение через AUX

Исторически это самый ранний способ объединения магнитолы с внешними аудиоустройствами. По существу, разъём этого типа представляет собой стандартный 3.5 мм. выход, используемый на плеерах и телефонах для подключения стереонаушников. Такими входами комплектовались даже магнитолы с кассетным проигрывателем (нынешние пользователи могут и не знать, что это такое).

То есть для нормального сопряжения двух устройств нужно приобрести шнур, у которого с обеих сторон имеется одинаковый круглый штекер. Их и нужно воткнуть в соответствующие гнёзда магнитолы и смартфона – в этом и заключается подключение телефона к магнитоле через AUX. Никаких настроек, как в предыдущих случаях, выполнять не требуется.

Правда, головное аудиоустройство в этом случае будет выступать в роли усилителя, не принимая никакого участия в управлении порядком проигрывания треков. Единственные регулировки, которые можно будет осуществлять с панели магнитолы – это управление уровнем звука. Прокрутка, постановка на паузу и другие действия придётся производить уже с телефона.

А теперь о недостатках;

• прежде всего – это несогласованность уровней звучания в двух медиаустройствах, так что придётся корректировать громкость на магнитоле;
• AUX-кабель отличается от аналога USB тем, что с его помощью подзарядить телефон невозможно, так что по мере проигрывания заряд АКБ смартфона будет садиться, хотя и не так быстро, как при использовании Bluetooth. Более того, одновременное использование кабеля AUX и подзарядка через гнездо прикуривателя нежелательно, поскольку существует вероятность выхода из строя усилителя звука;
• если вам кто-то позвонит, проигрывание музыки или видео будет прервано;
• далеко не во всех моделях автомагнитол разъём AUX расположен спереди, так что их владельцам придётся вытаскивать магнитолу, чтобы вставить шнур;
• если громкость музыки, переведённая в сигнал амплитуды, превысит значение 1 Вольт, входные каскады гнезда AUX будут искажать сигнал, что проявится хрипами, поэтому на смартфоне уровень сигнала должен быть минимально возможным. Регулировать громкость нужно колесом на магнитоле. И только если звучание будет недостаточно громким, можно будет увеличивать его с телефона.

Достоинства тоже имеются. Главное из них – вам не нужно знать, как подключить смартфон к автомагнитоле через AUX – достаточно только воткнуть штекеры. Это соединение – самое универсальное, поскольку позволяет проигрывать музыку с самых допотопных устройств, хотя бы с того же кассетника. То, что управлять плейлистом нужно со смартфона, далеко не для всех – минус, ведь сенсорное управление лучше необходимости осуществлять настройки, крутя рукоятки на панели автомагнитолы.

Наконец, такое соединение также позволяет организовать в салоне автомобиля громкую связь.

AUX кабель для автомагнитолы — как сделать самому

В нынешний век технологий музыку хранить можно где хочешь, начиная от usb накопителей и заканчивая mp3 плеерами, айпадами, мобильными телефонами и другими мобильными устройствами

Тема про AUX кабели будет интересна тем у кого в штатной автомагнитоле нет USB разъема для считывания музыки с флешек. CD дисками уже пользоваться не интересно. Диск записал и все, и валяется он пока не потрется и не будешь его использовать в каких либо других самоделках )))).

В нынешний век технологий музыку хранить можно где хочешь, начиная от usb накопителей и заканчивая mp3 плеерами, айпадами, мобильными телефонами и другими мобильными устройствами, которые позволяют хранить данные. Их то и можно использовать в качестве источников звука, если есть AUX вход на автомагнитоле и нет usb порта.

Писал ранее про Fm-модулятор (преобразователь), который считывает музыку с флешки и преобразует в радиосигнал, на автомагнитоле и fm преобразователе настраиваешь одинаковую частоту и слушаешь. Цена вопроса — порядка 500 — 1500 рублей. Качество звучания оставляет желать лучшего. Я его использую сейчас только для зарядки моего телефона через usb в автомобиле

Так вот, вернемся в нашему AUX кабелю и порту.

В интернете много спрашивают и пишут по этому поводу: одни — что это порт для считывания с носителя информации (usb) и что магнитола считывает и проигрывает музыку, другие — что звуковой вход для подключения внешних источников музыки.

Что такое AUX порт в автомагнитолах?

Это порт для подключения внешних источников музыки для прослушивания через аудиосистему автомобиля. Такими внешними источниками, как я писал выше, могут быть mp3 плееры, телефоны, айпады, планшеты и компьютеры (ноутбуки). Другими словами, устройства, где есть выход на наушники.

Схема штекера Джек 3,5 мм

Есть 2 типа штекеров: Моно-джек и Стерео-джек

Моно-джек: 1. Сигнал (микрофон), 2. Земля. Моно-джек — как правило идет для микрофонов.

Стерео-джек (наушники, колонки): 1. Сигнал (левый), 2. Земля, 3. Сигнал (правый)

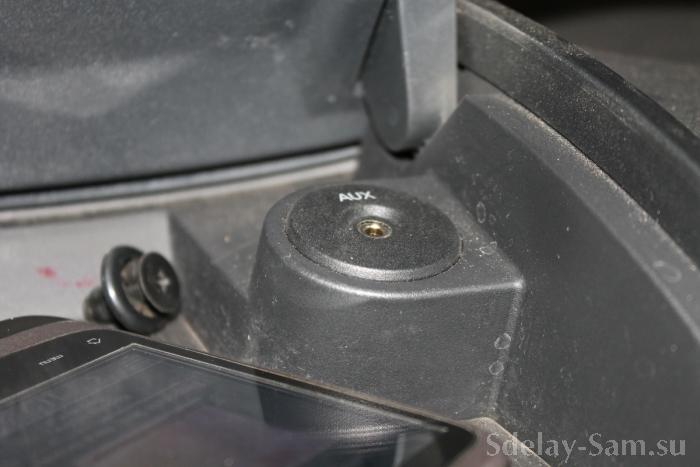

У меня на Nissan note AUX порт стандартных размеров Джек 3,5 мм (гнездо для вода штекера от стандартных наушников)

Задача была сделать AUX кабель для автомагнитолы и моего телефона HTC. AUX кабель с двумя одинаковыми штекерами на обоих концах «Джек 3,5 мм»

Такие кабели продаются в интернете и наверное в радиолавках. Стоимость их от 70 рублей и выше. Мне хотелось качественного звучания музыки в авто. Заказывать через интернет и ездить по радиолавкам особо не хотелось.

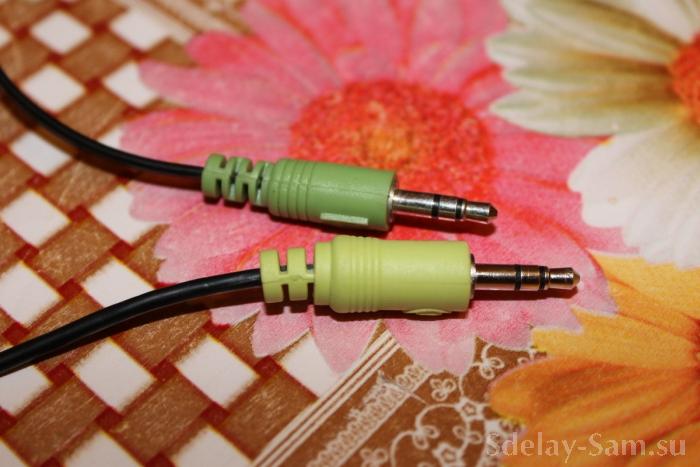

Под рукой были двое неисправных компьютерных наушников. С них я взял провода со стерео разъемами, потому что нужны именно такие.

Снял оплетку с одного провода и другого.

Там идет 3 жилы: белого, синего и зеленого цветов.

Белый — масса Зеленый и синий — правый и левый (наушники или колонки)

Я без всякого прозвона скрутил соответствующие провода синий с синим, зеленый с зеленым, белый с белым (серебристым).

Пошел проверил в гараж — работает. Потом все просто заизолировал скотчем (не стал паять в 11 часов ночи), еще раз проверил — звучание отличное.

Накачал музыки с интернета на телефон HTC и с утра уже наслаждался ею пока ехал на работу. … по радио столько рекламы и одних и тех же песен, что порой надоедает.

Итак, на телефон скидываю песни, подключаю штекеры в магнитолу и телефон, на магнитоле выбираю режим AUX. На телефоне открываю плеер (все песни в плей-листе) и напускаю. Автомагнитола в данном случае играет роль усилителя.

Вот такой нехитрый и думаю многим полезный способ подключения устройства к AUX порту автомобиля я описал.

Постоянный адрес данной статьи:

Если у вас будут какие замечания или дополнения по моей самоделке — пишите )))

Для чего используется порт AUX в автомобилях?

Порты Car Aux, как следует из названия, представляют собой коммуникационный порт, который помогает пользователю взаимодействовать с помощью аудио сигналов.

Порт AUX обычно используется для аудио оборудования, которое принимает периферийные источники звука, например, цифровые музыкальные плееры или аудио колонки.

Вспомогательный порт также известен как вспомогательный разъем или вспомогательный вход.

Лого	Программа	Язык	Лицензия	Нагрузка	Рейтинг
	AIDA64	Русский	Пробная	Средняя	10
	Victoria	Русский	Бесплатная	Средняя	9
	SpeedFan	Русский	Бесплатная	Средняя	9
	FurMark	Русский	Бесплатная	Средняя	10
	PCMark	Русский	Бесплатная	Средняя	10

Кевин Русланович

Главный администратор сайта

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

• провод длиной 40-50 см. — 3 шт.
• разъём AUX с гнездом.

Алгоритм установки:

1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
2. Противоположные концы выводятся наружу.
3. Гнездо AUX с тремя контактами крепится к проводам.
4. На приборной панели или автомагнитола подготавливается место для разъёма.
5. На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

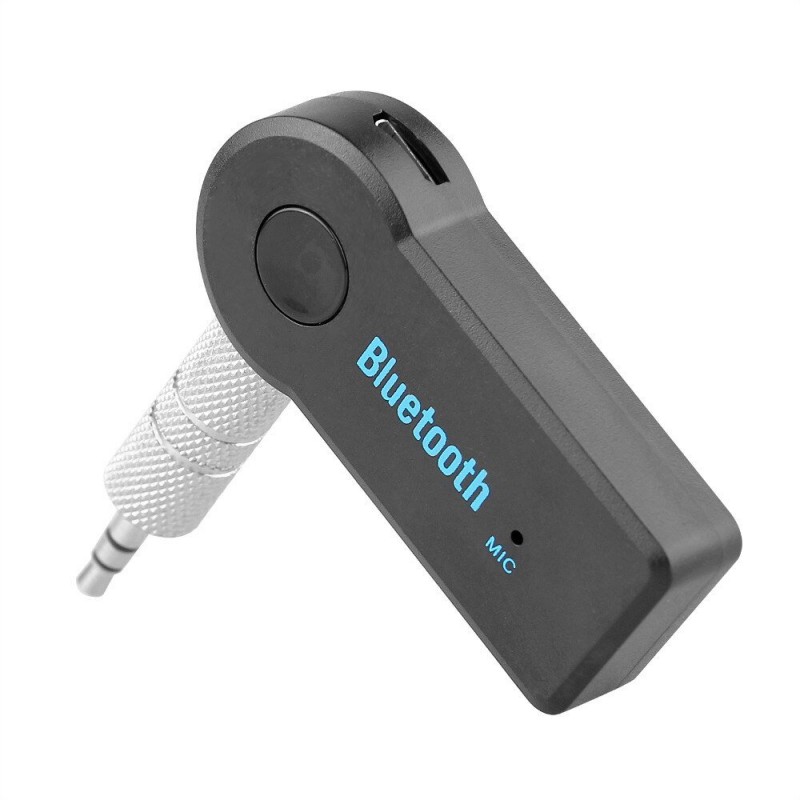

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

• невысокая стоимость;
• лёгкость и безопасность использования;
• эргономичность.

Широкий спектр назначений bluetooth переходника:

• передача звука;
• подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
• организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки»

В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

AUX в автомобиле

В современном мире насыщенном портативными коммуникационными устройствами, обладатель смартфона не представляет себе жизни без своего жужжащего друга. Идя на встречу требованиям рынка автопроизводители всё больше делают упор на интеграции телефонов и автомобиля. Огромное количество функций телефона усиливаются и поддерживаются мощной информационной системой современного авто.

Самой первой и популярной поддерживаемой функцией стало воспроизведение аудиоинформации. Присутствие «AUX»-входа в автомобиле помимо выше указанной возможности воспроизводить в пути любимые коллекции музыки и других аудиофайлов (учебные аудиокурсы, аудиокниги и пр.), имеет и другие преимущества.

Относительные, но плюсы присутствия «AUX»-входа в машине.

1. Не нужно тратиться на mp-3 диски.

2. Плеер, при возникновении необходимости, может полноценно заменить флешку.

Для подключения внешнего устройства к «AUX»-входу существует три варианта. Два из них предполагают трату финансов: приобретение стандартного переходника с контактом типа mini jack 3,5 mm или Bluetooth-аудио адаптера. Третий путь для увлечённых авто-радиолюбителей: переходник можно спаять самому. Потребуется два штекера, провод можно от наушников, паяльник и немного терпения.

После освобождения от внешней изоляции увидим по три провода. Одинакового цвета, ближе к пластмассовой базе в штекерах – база. Два других (зелёного и красного цвета) – к правому и левому каналам. Припаиваем их к «тюльпану» общий к металлическим основаниям, а от каналов к выводам разъёмов. После завершения работы соединения прозваниваем и изолируем.

Наиболее привлекательным кажется второй вариант. «AUX»-bluetooth адаптер является аппаратным ключом, подключаемым к любому 3,5 мм разъёму в т.ч. «AUX» стереосистемы. С его помощью осуществляется беспроводная передача звукового потока.

Среди плюсов этого варианта:

Отсутствие проводов в салоне.

Хороший кодек, поставляемый в комплекте, может повысить качество воспроизводимых композиций.

Сопряжение устройств осуществляется нажатием одной кнопки, дальше всё сделает сам адаптер.

Одновременно можно подключить несколько внешних устройств.

Среди недостатков:

Адаптер всё же нужно покупать.

Он требует подзарядки.

Таким образом через вход «AUX» к стандартной медийной системе вашего автомобиля, можно подключить портативные устройства (телефоны, ноутбуки, и др.).

AUX или линейный вход — это разъем, через который к автомобилю можно подключить внешний источник звука. Такую аббревиатуру можно обнаружить на автомагнитоле или непосредственно на приборной панели транспортного средства. Данное приспособление позволяет быстро подсоединить к акустической системе автомобиля МР-3 плеер, телефон, ноутбук или любое другое портативное устройство. При подключении аудио файлы с них будут напрямую транслироваться на встроенные динамики автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.

Как подключиться

Есть два варианта: когда порт AUX уже есть в магнитоле и второй, когда его нет. Во втором случае придется заняться самостоятельным изготовлением кабеля-переходника. Но такая ситуация обычно возникает с аппаратурой устаревших поколений. В первом случае подключение можно сделать тремя способами, о которых рассказывается далее.

Как работает Аукс в машине

АUX — не USB-порт, как многие ошибочно заявляют, не обрабатывает поступающий сигнал, а просто воспроизводит звук, что негативно сказывается на звучании дорожки или аудиокниги. Через Аукс (AUX), можно сделать музыку громче — её бывает трудно расслышать из-за слабых динамиков в подсоединяемом электронном девайсе, это может вывести водителя из психического равновесия.

Можно подключить телефон, флешку, или другое такое же устройство к машине через Аux. Это позволит говорить с собеседником в автомобиле по громкой связи, или слушать MP-3 плееры, которые без наушников бесполезны.

Обычно аппаратура в машине оснащена не одним, а двумя Аукс-портами: один маркирован aux-in, второй — out. Последний можно использовать вместо наушников — об этом говорит маркировка, гнездо служит для выхода звука, а не для подключения к нему устройств. Поэтому, если аудиосистема в машине работает некорректно, сначала нужно убедиться, что владелец не перепутал гнезда.

Как подключить айфон к Ауксу в машине

Теоретически такой вопрос может показаться даже глупым, достаточно подсоединить и можно слушать что угодно. Так бы оно и было, если бы у Аукса и айфона были схожие порты с кабелями. На многих гаджетах нет 3,5-миллиметрового входа, значит подключение не осуществить. Понадобится переходник с гнездом Mini Jack 3, 5 мм (каким подсоединяют наушники) с одной стороны и разъемом с другой. Его можно сделать самим, но лучше всего приобрести Bluetooth. Он предпочтительнее по нескольким соображениям:

• улучшается качество звучания треков;
• можно использовать сразу несколько устройств, так как на переходнике обычно несколько входов;
• легкость контроля — можно использовать пульт или ручки переключения.

Переходник удобнее еще и тем, что экономит место, так как ему не нужны постоянно запутывающиеся, скручивающиеся провода, которые тоже куда-то приходится девать и которые часто мешают сидящим впереди.

Следует помнить, что используемый таким образом телефон, подключённый через портал к Ауксу (AUX) в машине может также быстро разряжаться.

Как подключить телефон андроид через Аукс в машине — это надо знать

Возможности для подсоединения гаджета на платформе Андроид здесь также ограничены:

• специальный провод для магнитолы (продается в специализированных магазинах) или другой подходящий провод;
• переходник Bluetooth.

Часто для этого используют стандартный кабель мини-джек со штекером, как для наушников с одной стороны и разъемом с другой. При покупке такого провода лучше не экономить, иначе это отрицательно скажется на звучании, или система вообще не распознает их.

Как через аукс подключить флешку в машине

Для прослушивания звука с флешки, потребуются провод с преобразователем. Стандартный мини-джек, который используют для смартфонов, сюда не подходит, найти другой сложно.

Как сделать преобразователь для флешки своими руками

Преобразователь можно сделать и самим. Для него нужны:

• старые наушники;
• разъемы по типу «тюльпан»;
• провод на четыре жилки с медной обмоткой.

Понадобится также мультиметр — им проверяют провод наушников, он должен быть исправен.

Комментарии

Такое гнездо AUX у меня было ещё на дисковом CD-плеере, я к нему компьютерные колонки подключал и слушал музыку, как на маленьком магнитофоне.

А вот на машине использовать это гнездо на передней панели что-то в голову никак не приходило, хотя отлично понимал, чо это стандартный аудиовход. У меня в магнитоле есть Караоке, которым никогда не пользовался и думал только о том, что в эту дырку надо втыкать только микрофон, а ведь действительно, из гнезда проигрывателя через наушники выходит маломощный аудиосигнал, и на микрофоне выходит тоже маломощный аудиосигнал. Получается, что вместо микрофона можно спокойно использовать какой-нибудь аудиопроигрыватель.

Таким макаром можно даже советский катушечный магнитофон подключить, нужно только перепаять один джек и заменить его на стандартный советский штепсельный разём ШР-3(для моно) или ШР-5(для стерео, для моно тоже подойдёт), такие как на старых магнитофонах. Если мне память не изменяет, то средний контакт в этом разёме соответствует сигналу(на вашем рисунке он под номером 1); масса, это металлическое кольцо по кругу самого штекера(на рисунке под номером 2); а для стереосигнала там используется, кажется, любой из крайних контактов(на рисунке под номером 3). Будучи подростком такие шнуры делал для электрогитары.

Что такое разъем AUX в автомобиле, музыкальном центре и компьютере?

Расшифровка английской аббревиатуры AUX или Auxilary в переводе на русский означает «дополнительный». При этом надпись AUX INPUT или сокращенная AUX IN означает дополнительный вход, который специалисты называют линейным входом. На компьютере или другом электронном приборе разъем того же назначения может иметь маркировку AUDIO IN, LINE IN, CD IN. На автомагнитоле или консоли машины часто помещают еще более сокращенную надпись AUX, что в данном случае эквивалентно AUX IN, то есть именно вход.

На многих электронных устройствах Вы также можете обнаружить разъем с маркировкой AUX OUTPUT, AUX OUT, LINE OUT, PHONES (наушники), расшифровка которой означает линейный выход. Таким образом, если соединить с помощью специального кабеля линейный выход одного прибора с портом AUX другого устройства, мы осуществим передачу аналогового сигнала с уровнем порядка 1В.

На практике это означает, что, подключив смартфон, планшет или mp3 плеер к автомагнитоле, музыкальному центру или телевизору, Вы сможете прослушивать музыку с помощью их аудиосистемы. Например, при наличии сигнала Интернет с помощью соответствующего гаджета возможно обеспечить прослушивание любой радиостанции мира и наслаждаться музыкой с высоким качеством через усилитель автомагнитолы и динамики машины. Таким же образом удобно слушать новости на голосовых каналах социальных сетей.

Важно понимать принципиальное различие каналов передачи через USB и AUX порты. В первом случае речь идет о цифровом сигнале, а во втором – сигнал аналоговый. Это значит, что при установке «флешки» во вход USB мы будем иметь возможность управлять медиафайлами с помощью интерфейса автомагнитолы, и сигнал будет передаваться с гарантированным качеством

Это значит, что при установке «флешки» во вход USB мы будем иметь возможность управлять медиафайлами с помощью интерфейса автомагнитолы, и сигнал будет передаваться с гарантированным качеством.

Преимущество использования PORT AUX – возможность быстрого и простого подсоединения целого ряда гаджетов. При этом выбор файлов для прослушивания будет осуществляться с помощью подключенного мобильного устройства, а его аккумулятор по этой причине будет разряжаться несколько быстрее.

При таком соединении возможно некоторое ухудшение качества звучания из-за неполного согласования уровня аналогового сигнала и наводки помех на соединительный шнур. В данном случае усилитель автомагнитолы и акустика машины лишь транслируют готовый аналоговый сигнал, который поступает с выхода подключенного устройства.

Подключение линейного входа

Область применения упомянутого разъема довольно широка. Так, например, если вы хотите прослушать музыку с MP3-плеера или смартфона (планшета) через мощные колонки, а не через наушники, то можно подключить ваше устройство на вход AUX музыкального центра или другого подобного аппарата. Для подключения понадобится шнур-переходник. С одной стороны кабеля должен быть разъем типа «джейк» 3,5мм (штекер для наушников), а с другой стороны – пара разъемов типа «тюльпан». Сам шнур должен быть четырехжильным акустическим с внешней медной оплеткой. Такой кабель можно купить в магазине или сделать своим руками. Разъем «джейк» можно срезать от нерабочих наушников или купить в радиомагазине. Приобретая разъемы, вы можете выбрать их форму и исполнение — от самого дешевого (пластмассового) до самого дорогого (металлического позолоченного). Когда вы нашли все штекеры и провод, можно приступать к сборке. Зачищаем изоляцию на концах провода и припаиваем к ним разъемы. У «джейка» центральные контакты – сигнальные, а внешний – общий провод. У «тюльпана» все обстоит точно так же. Некоторые устройства имеют выход на наушники под стандарт «миниджейк», в таком случае необходимо припаять соответствующий разъем. Распайка при этом остается прежней. После этого обязательно проверьте кабель мультиметром в режиме «прозвонки», чтобы исключить неправильное соединение.

Подведем итоги

Как видно, AUX  (аукс, аух) в автомобиле является простым и удобным решением. Если  возможности ГУ ограничены, USB отсутствует или вышел из строя,  тогда АУКС выход позволяет слушать музыку на магнитоле с плеера телефона или планшета через динамики авто.

Даже с учетом того, что USB-подключение способно обеспечить лучшее качество звука и управлять медиатекой  в этом случае проще, AUX IN можно использовать с любыми портативными аудиоустройствами, реализовать  проводное подключение  можно быстро и дешево. По этой причине вместо замены штатной магнитолы или покупки более современного устройства вполне можно слушать музыку в машине через AUX.

Грамотный подход позволяет расположить провода так, чтобы они не мешали водителю, а также организовать подключение используемого мобильного устройство к зарядке, что дает возможность прослушивать музыку почти так же удобно, как и через USB подключение.

Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.

Давайте заглянем в блок схему магнитолы, которую можно найти в Serviсe manual. В которой узнаем, что именно нам нужно. Так как переделка наша будет основываться на подмене выхода AM/FM тюнера на наш сигнал, то соответственно нужно найти нужные нам элементы. В данном случае сам тюнер TU1. И Микросхему управления сигналами (ее можно назвать предусилителем) TU.L и TU.R это Тюнер.Левый_канал и Тюнер.Правый_канал, далее уже микросхема предусилителя переработает этот сигнал, разделит его еще и на задний и передний каналы, и в зависимости от настроек добавит басов, и подкорректирует остальные частоты

Но нам это уже не важно, главное на входе микросхемы предусилителя, заменить выходной сигнал из Тюнера, на свой, допустим уже с телефона

После блок схемы, нужно взглянуть на принципиальную электрическую схему, и найти те самые TU.L TU.R (Тут они обозначены как, L-CH и R-CH, L- Левый, и R-Правый CH-Channel- Канал)

Так же обратите внимание на конденсаторы, что я обвел синим. Эти конденсаторы, не дают проходит постоянной составляющей напряжения, то есть если их убрать, то вместо звука вы получите хлопок, и колонка постоянно будет стоять на месте, втянутая либо вытянутая в зависимости от полярности подключения.В . Вот и сама микросхема предусилителя уже на плате

Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Вот и сама микросхема предусилителя уже на плате. Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Конденсаторы, которые фильтруют постоянную составляющую сигнала я убрал, но это временно, лишь для того, чтобы через них не проходил сигнал от тюнера. Однако при подключении нашего аудио устройства к магнитоле, их следует впаять обратно, + стороной к контактам микросхемы предусилителя.

В данны момент, для проверки я подпаял конденсатор с другой стороны платы, к нужной ноге микросхемы (1 или 2), к другому входу конденсатора, нужно подключить + источника звука, — же источника, можно подключить либо к 15 ноге микросхемы, так как она подключена к земле, либо к любому месту на корпусе магнитолы, так как это есть земля. То есть только + проходит через все микросхемы усилители и т.п. а — он как бы общий, что от аккумулятора, что от телефона )))

Ну и на последок схема предусилителя, в которой я выделил желтым 1 и 2 ноги, так как это входа Левого и Правого канала звука, и 18 -21 ноги, так как это выходы на усилитель, как видно их уже 4, а не два, то есть микросхема поделила каналы еще и на передний и задний. 15 ногу, я забыл выделить, но она тоже учавствует, и это земля. Так же в эту микросхему приходят и другие источники звука, в моем случае это CD, и встроенный AUX.В

В общем, что мы получили в итоге? При включении радио, на магнитоле, вместо него будет играть музыка с вашего телефона, или плеера, то есть по факту мы вывели AUX, вместо радио, но при этом и функцию радио можно сохранить, если поставить переключатель, и одним щелчком, можно будет подменять входа, либо на тюнер, либо на плеер/телефон. Как видите, все достаточно просто. Особенно, когда есть схема магнитолы )) Но даже без нее, просто вводя опознавательные знаки микросхем в гугл, и читая их даташиты, можно понять, что и куда подключатьP.S Сегодня вечером, на своем канале на YouTube сниму видио, с переделкой данной магнитолы, возможно кому-то не понятно из текста, но на видео станет яснее.В https://www.youtube.com/channel/UCqBQctYsXrT2sUYzfwCZ2YQВ

Всем удачи! И спасибо за чтение моих статейВ
