Какой самый надёжный двигатель по мнению экспертов у автомобилей тойота

основные характеристики, ресурс, где установлен

Силовые агрегаты серии NZ представлены двумя малообъемными двигателями с четырьмя цилиндрами, алюминиевым блоком и 16 клапанами. Выпускается серия агрегатов с 1999 года. Моторы имеют общую конструкцию, короткий ход поршня. Предназначены для экономии топлива и устанавливались на младшие модели концерна.

Агрегат 2NZ-FE стал базовым для некоторых моделей автомобиля. При скромных технических параметрах он выдавал неплохую динамику и не требовал значительного вмешательства на первой сотне тысяч пробега.

Технические характеристики

ВНИМАНИЕ! Надоело платить штрафы с камер? Найден простой и надежный, а главное 100% легальный способ не получать больше «письма счастья»… Читать дальше»

Небольшой двигатель 2NZ-FE не получил слишком широкого распространения, так как тенденция к уменьшению объемов силовых агрегатов Toyota завершилась в середине прошлого десятилетия. Технические параметры двигателя выглядят следующим образом:

Рабочий объем	1.3 литра
Максимальная мощность	84 лошадиных сил при 6000 оборотов
Крутящий момент	124 Н*м при 4400 оборотов в минуту
Диаметр цилиндра	75 мм
Ход поршня	73.5 мм
Степень сжатия	10.5:1
Октановое число бензина	не ниже 92

Хотя паспорт разрешал заливать в 2NZ-FE 92 бензин, владельцы не слишком злоупотребляли таким разрешением. Нежная система топливного механизма VVT-i могла быстро вывести агрегат из строя при плохом качестве топлива.

Технические характеристики 2NZ-FE показывают, что для достижения хорошей динамики двигатель приходилось сильно раскручивать. Полностью раскрывался агрегат только на 6000 оборотах в минуту.

Цепной привод ГРМ внес свои плюсы в конструкцию, но также заставил владельца автомобиля с двигателем Toyota 2NZ-FE чаще думать о смене масла.

Плюсы и минусы агрегата

2NZ-FE под капотом Toyota Funcargo

Небольшой объем стал причиной малого расхода топлива. Двигатель появился в линейке компании как раз в то время, когда люди начали заботиться о бюджете на топливо, ведь бензин во всем мире начал стремительно дорожать. Расход можно отнести к плюсам агрегата.

Многочисленные отзывы 2NZ-FE расхваливают, но есть среди них упоминания о низком ресурсе агрегата. Традиционно тонкие стенки алюминиевого блока цилиндров не позволяют внедрить ремонтные размеры и расточить блок. А ресурс 2NZ-FE в сложных условиях эксплуатации не превышает 200 тысяч километров.

Для нашего мира это стало проблемой. После пробега в 120 тысяч проблемы начинаются с системой VVT-i, с пластмассовым впускным коллектором. Замена цепи ГРМ ведет за собой обязательную замену всех шестерен, системы, ведь на старых шестернях новая цепь потеряет до половины ресурса.

Проблемы наблюдались и с электроникой двигателя, но массового характера эта неполадка не обрела.

Оптимальным решением любой серьезной проблемы с агрегатом является контрактный двигатель. Его приобретение не обойдется в целое состояние, а свежие двигатели из Японии с небольшим пробегом смогут предоставить еще сто тысяч беззаботной эксплуатации.

Куда устанавливали двигатель?

Агрегат 2NZ-FE в силу своего минимального объема получил использование в таких автомобилях:

• Funcargo;
• Vios;
• Yaris, Echo, Vitz;
• Porte;
• Platz;
• Belta;
• Corolla E140 в Пакистане;
• Toyota bB;
• Ist.

Все автомобили небольшие, поэтому использование маленького агрегата было оправданным.

Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ

• Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
• Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?

Возможные неполадки и способы их устранения

Двигатели семейства 1nz fe имеют свои слабые стороны, а именно:

1. Шум и стук в двигателях семейства nz связан с растяжением цепи ГРМ

Проблема возникает при пробеге более 150000 км. Учитывая ресурс работы силового агрегата, это не плохой показатель. Но цепь не всегда может быть виной этому. Возможно причина в разбитом успокоители цепи. Не нужно забывать о натяжители, может быть цепь привода ГРМ следует просто натянуть, и шум исчезнет.

2. Большой расход моторной смазки

Эта проблема проявляется после приличного пробега в 150 тыс., км. Избавиться от жора масла, помогут мероприятия по раскоксовки двигателя, или замена маслосъёмных колпачков и поршневых колец.

4. Свист, под капотом

На автомобилях, с установленным двигателем семейства NZ, свист в подкапотном пространстве появляется по причине растрескавшегося ремня генератора. Стоит он не дорого, а с заменой старого на новый ремень, справится любой водитель.

5. Распространённая проблема вибрация двигателя

Решить вопрос можно, проверив и заменив, подушки двигателя. Если они в хорошем состоянии, то нужно почистить форсунки и заменить топливный фильтр.

6. Датчик давления масла

Слабым местом двигателя 1nz fe является датчик, который показывает давление моторного масла. В случае выхода его из строя, он подлежит замене.

7. Течи сальника

Ещё, может подтекать масляный сальник, расположенный сзади коленчатого вала. Заменить его не получится, так как БЦ двигателя 1nz fe не подлежит капитальному ремонту. Данную проблему можно только предотвратить заливая вовремя рекомендованное производителем масло для мотора.

Список моделей авто, в которых устанавливался

Атмосферный рядный четырехцилиндровый мотор 1NZ FE, работающий по классическому циклу Отто, устанавливался на модификации Toyota:

• Corolla Fielder/Axio – универсал для России и 11 поколение седана;
• Ractis – субкомпактвэн со стеклянной крышей;
• Succeed – праворульный минивэн с полным/передним приводом;
• Probox – семейный минивэн;
• Will – молодежное авто в кузове оригинального дизайна;
• Sienta – минивэн с раздвижными дверками;
• Allion – седан со спортивным экстерьером;
• Premio – седан для старшего поколения;
• Fun Cargo – компактвэн с оригинальным экстерьером;
• Auris – семейный хетчбэк, новое поколение Короллы;
• Platz – классический седан;
• Porte – субкомпактвэн с дверками разных типов отворения;
• Raum – субкомпактвэн с АКПП;
• Vios – седан;
• bB – субкомпактвэн в английском стиле;
• Yaris/Echo – седан классика.

Toyota Fun Cargo

Характерные неполадки и причины

Как для мотора с малым объёмом, двигатель 1 NZ FE имеет неплохие характеристики и ресурс. Однако, агрегату свойственны некоторые неполадки, проявляющиеся в связи с длительной эксплуатацией.

Расход масла.

Увеличенный расход проявляется после того, как механизмы и детали двигателя достигают значительного пробега. В основном, проблема характерна после прохождения 150000км и более. Решением большого расхода может стать проведение процедуры чистки камеры сгорания, либо замена маслосъёмных поршневых колец и колпачков.

Поршневые кольца:

Работа двигателя сопровождается стуком и шумом.

Основной причиной такого проявления служит растяжение цепи мотора. Поведение часто наблюдается у агрегатов, прошедших 150000 километров. Для решения, необходимо заменить цепь привода механизма распределения газов. Возможно, понадобится замена механизма, натягивающего и успокаивающего цепь.

Цепь привода механизма ГРМ:

Нестабильные обороты холостого хода.

Проблема проявляется при загрязнении блока дроссельной заслонки двигателя и решается чисткой механизма. Кроме того, проверяется состояние датчика и клапана, отвечающего за холостой ход мотора.

Дроссельная заслонка:

Процесс работы двигателя сопровождается вибрациями.

Как правило, причина кроется в выходе из строя подушек двигателя. Чаще всего выходит из строя переднее изделие. Решение проблемы устраняется заменой детали. Кроме того, возможной причиной может быть засорение форсунок из-за применения топлива, плохого качества. В этом случае проводится чистка с обязательной заменой топливного фильтра.

Топливные форсунки:

Кроме указанных проблем, часто выходит из строя датчик давления смазки, течёт задний сальник коленчатого вала. Что бы продлить работу агрегата рекомендуется своевременно проводить обслуживание мотора и использовать качественные расходные материалы. Остов двигателя не подлежит восстановлению и после пробега 200000 километров агрегат меняется на контрактный двигатель.

Описание ДВС 1NZ FXE

Данный двигатель имеет очень похожую копию из первого семейства моторов серии NZ. Это атмосферный двигатель 1 NZ FE. У них большинство основных деталей идентичны, но из-за использования на рассматриваемом двигателе цикла Аткинсона технические характеристики похожих моторов сильно отличаются.

Силовые агрегаты семейства NZ представляют собой четырёхтактные бензиновые двигатели четыре цилиндра которых расположены в один ряд.

Блок цилиндров

Блок цилиндров, так же как и головка БЦ выполненные из сплава особо прочного алюминия. Из-за материала изготовления, БЦ не подлежит капитальному ремонту поэтому после использования ресурса ДВС двигатель скорее всего придётся заменить на новый. ГБЦ имеет шестнадцать клапанов, по четыре на каждый отдельный цилиндр.

ГРМ

Механизм газораспределения создан по типу DOHC. В ГБЦ находятся два распределительных вала верхнего расположения. Один вал предназначен для восьми впускных клапанов и впуска в камеры сгорания горючей смеси, второй для восьми выпускных клапанов и удаления отработанных газов. На силовых агрегатах серии nz выпущенных с 1999 по 2004 годы установка гидрокомпенсаторов не предусматривалась, поэтому через определённый период в 20 тыс., км., пробега следует выполнять регулировку тепловых зазоров в клапанах. Данное мероприятие проводиться путём подбора толкателей определённого размера.

Система впрыска

Система впрыска горючего выполненная согласно схеме SFI. Все форсунки оснащаются отдельным, независимым приводом, который подчиняется сигналам ЭБУ. Открытие и закрытие форсунок, в полной мере подчиняется сигналам, поступающим от блока управления, согласно требуемым режимам работы силового агрегата. На выпускном валу устанавливается автоматическая система, изменяющая фазы газораспределения VVT i.

На данном силовом агрегате отказались от схемы зажигания, где использовалась одна катушка зажигания на 4 цилиндра. Здесь используется зажигание системы DIS-4. Она представляет собой электронную систему с отдельной катушкой и встроенным коммутатором на каждый цилиндр. Производитель рекомендует использовать свечи NGK и Denso.

Технические особенности

Несмотря на схожесть конструкции двух родственных двигателей 1NZ FXE первым сошёл с конвейера завода. Диаметр мотора и ход поршня у двух моторов первого поколения семейства nz был абсолютно одинаков и составлял 75 и 84.7 мм., соответственно. Конструкция коварных шатунов и впускного коллектора тоже одинаковые. А вот степень сжатия моторов разная, на FXE она 13 : 1, а на FE всего 10.5 : 1.

Большая степень сжатия на FXE зависит от запоздалого закрытия впускных клапанов. Что соответствует поддержанию цикла Аткинсона. Использование цикла Аткинсона, отрицательно влияет на максимальный момент и мощность мотора, зато по экологичности и экономичности движок занимает передовые позиции.

Из-за запоздалого закрытия впускного клапана, в коллектор впуска возвращается часть отработанной смеси. Что негативно влияет на мощность, но позитивно сказывается на экологичности и экономичности. Поэтому силовую установку FXE эффективно применять на автомобилях с электродвигателем, их ещё называют гибридными. На таких транспортных средствах мощность и максимальный момент не имеют главного значения. Ведь мощность FXE, при 1.5 объёма и 5000 оборотов мин., составляет всего лишь 76 л., сил, а момент при 4000 оборотов мин., равен 115 Нм. Мотор 1nz fxe изначально проектировался для использования в связке с электромотором, как отдельный, самостоятельный двигатель он ни где не применяется.

Описание

Серия двигателей NZ относится к моторам небольшого объёма, применение которых рассчитано на автомобили малого класса. В линейку входят: агрегат с маркировкой 1NZ, объём которого полтора литра и двигатель 2 NZ FE, объёмом 1,3 литра. В конструкции силовых установок данного типа предусмотрено использование четырёх камер объёмного вытеснения, расположенных в ряд. Материал остова мотора, алюминиевый сплав, гильзы имеют тонкие стенки, выполненные из чугуна с открытым охлаждением. Плотное соединение с блоком обеспечивается за счёт насечек и неровностей, нанесённых на поверхность. Двигатель располагается на транспортном средстве поперёк, используется на автомобилях с передним приводом.

Механизм газораспределения оснащён двумя распределительными валами, на каждом цилиндре расположено по четыре клапана. Привод осуществляется посредством цепи, на двигатель установлена система изменения фаз газораспределения (VVT-i). Впрыск топлива происходит последовательно, форсунки имеют отдельный привод, управляются при помощи электронного блока, контролирующего моменты открытия и закрытия. Несмотря на использование передовых технологий, механизму присущ большой расход топлива, двигатель 1 NZ FE потребляет 13 литров бензина в городском цикле.

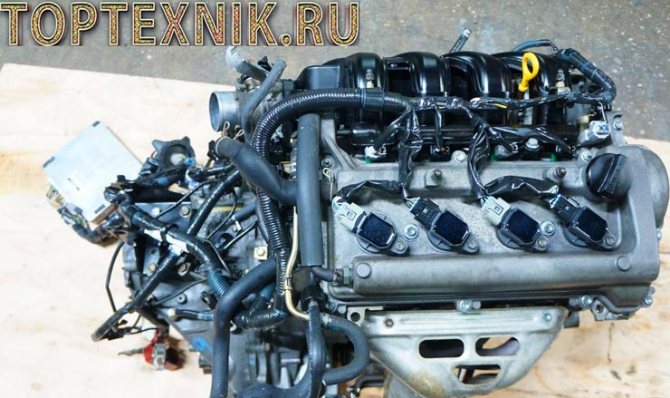

Двигатель Toyota 1NZ-FE:

Зажигание агрегата предусматривает установку катушки на каждый цилиндр, а так же встроенный коммутатор. Топливная смесь поджигается при помощи свечей марки Denso (K16R-U11) и NGK (BKR 5EYA11).

Характерная особенность двигателей серии 1 и 2 NZ, отсутствие возможности выполнить капитальный ремонт. Рубашка охлаждения открытого типа и тонкостенные гильзы, вплавленные в остов двигателя, технологически исключают проведение такой операции. Несмотря на это, ресурс двигателя 1 NZ FE, в пределах 200000км пробега. Такие показатели возможны благодаря применению некоторых конструктивных решений. Так, с целью минимизировать трение на поверхности зеркала цилиндров, коленчатый вал имеет смещение относительно осей цилиндров. Поршни покрыты специальным напылением, устойчивым к механическому и температурному воздействию. Все это в сумме сказалось на увеличении срока службы двигателя. Однако, мотор требует внимательного отношения: замены масла через каждые 7000км пробега и регулировку клапанов специальными толкателями через каждые 20000км пробега. Гидравлические компенсаторы в конструкции двигателя появились в моделях, выпускаемых с 2004 года.

Двигатель Toyota серии NZ, серийный номер:

Важно! Для идентификации мотора 1NZ-FE показатели берут из каталогов, используя серийный номер, находящийся под выхлопным коллектором на блоке двигателя

Характерные неисправности

Как уже было сказано, всему модельному ряду моторов семейства NZ присущи похожие неполадки, это касается и ДВС 2NZ FE:

Жор масла

Для данной модификации, среди всех неполадок семейства, водителей чаще всего беспокоит большой расход моторного масла. В большинстве случаев, проблему решит замена маслосъёмных колпачков. Если этого не достаточно, придётся заменить поршневые кольца.

Течь сальника коленвала

Подтекание заднего сальника коленчатого вала, так же влияет на повышенный расход моторной смазки. Проблема не смертельная, но неприятная исправить ее не легко. Особенно если учесть, что данный ДВС не подлежит капитальному ремонту. Эту неприятность лучше предотвратить, чем исправлять. Для этого, достаточно во время производить замену, и использовать только качественные моторные масла.

Стучит мотор

Стук в моторе 2nz часто происходит по причине выхода из строя привода ГРМ. Стук создаёт растянутая цепь. Прежде всего её нужно попробовать натянуть и стук может исчезнуть. Не нужно забывать об успокоителе цепи, он может разрушиться, и тогда растянутая цепь может перескочить зубец на шестерёнке. Данная неполадка может привести к более серьёзным проблемам, например к погнутым клапанам.

На моторах, выпущенных с 1999 до 2004 года отсутствуют гидрокомпенсаторы, увеличенные зазоры клапанов могут быть причиной стука. Для исключения подобных неприятностей, производитель рекомендует выполнять регулировку клапанов через каждые 20 тыс., км., пробега. Однако опыт показывает, что эту процедуру необходимо проводить чаще.

Свист в подкапотном пространстве

Свист под капотом двигателей, nz болезнь большинства японских ДВС, это точный признак растрескивавшегося ремня генератора. Стоит ремень генератора не дорого, а поменять его может любой водитель.

Вибрация двигателя

Для мотора 2nz, вибрация мотора серьёзная неполадка. Для её устранения необходимо провести ряд мероприятий:

• Прежде всего необходимо осмотреть, и при необходимости подтянуть подушку крепления двигателя, находящуюся впереди.
• Нужно осмотреть, уплотнитель коленвала, находящийся сзади.
• Произвести очистку форсунок.
• Заменить фильтр очистки топлива.
• Провести регулировку холостых оборотов.

Ошибка датчика давления моторного масла

Нередко случается, что доставляет беспокойство лампочка давления моторного масла на панели приборов. Как показывает опыт, с давлением моторной смазки в двигателе бывает всё в порядке. Неприятности доставляет вышедший из строя датчик давления. Замена датчика решит неисправность.

Характерные неисправности и способы их устранения

Гибридная модификация семейства моторов nz имеет такие же неисправности, как и базовый двигатель. Но учитывая, что гибридный двигатель меньшей мощности при одинаковом объёме, неполадки случаются не так часто как на базовой модели.

Характер возможных неисправностей выглядит так:

Двигатель на холостом ходу работает с перебоями

Чтобы нормализовать работу двигателя на малых оборотах, необходимо очистить дроссельную заслонку и клапан отвечающий за работу холостого хода. Те же действия нужно провести с воздушным датчиком и работа холостого хода восстановиться.

Жор масла

Повышенный расход моторной смазки на ДВС серии nz появляется после приличного пробега. Причин неисправности может быть три:

• износ поршневой группы: компрессионных и маслосъёмных колец. Избавиться от проблемы поможет замена неисправных деталей;
• поршневые кольца могут залечь, решить вопрос неполадки помогут специальные средства по раскоксовки;
• повышенный расход моторной смазки может быть из-за изношенных направляющих втулок клапанов и масло съёмных колпачков. Установка новых деталей, восстановит нормальный расход масла.

Стуки в двигателе

Стук в ДВС часто возникает по причине неисправности привода ГРМ. Стучит растянутая цепь. Достаточно бывает её натянуть и стук исчезнет. Не стоит забывать об успокоителе цепи, он должен быть в исправном состоянии. На ДВС, выпущенных до 2004 года нет гидрокомпенсаторов, повышенные тепловые зазоры клапанов могут быть причиной стука. Регулировка проводиться каждые 20 тыс., км., пробега.

Свист под капотом

Свист под капотом в передней части ДВС болезнь многих японских моторов, это явный признак вышедшего из строя ремня генератора. Стоит данная деталь не дорого, а заменить её сможет даже неопытный водитель.

Вибрация двигателя

Для семейства моторов nz, вибрация двигателя серьёзная проблема, появиться она может на любом, даже небольшом пробеге автомобиля. Так случается, потому что причин у этой неполадки очень много:

• в первую очередь нужно проверить и при необходимости укрепить подушку крепления ДВС которая находиться впереди;
• необходимо проверить задний уплотнитель коленвала;
• очистить форсунки;
• заменить фильтр очистки горючего;
• отрегулировать холостые обороты мотора.

Датчик давления масла в системе

На рассматриваемом моторе может загореться лампа на приборной панели, которая указывает на не соответствующее давление в системе смазки. В большинстве случаев выходит из строя датчик, указывающий на неисправность.

Подтекание заднего сальника коленвала

Проблема небольшая, но неприятная, особенно если учесть, что двигатель не рассчитан на капитальный ремонт. Эту неполадки несложно предотвратить, достаточно использовать качественное, рекомендованное производителем масло.

Мероприятия по устранению выявленных дефектов

Для стабилизации оборотов двигателя на холостом ходу нужно тщательно очистить и промыть блок дроссельной заслонки и клапан холостого хода, заменить регулятор холостого хода, воздушный датчик и пр.

Повышение потребления моторного масла происходит вследствие длительных пробегов, равных 150 000 км. В данном случае мотор нуждается в замене залегающих колец и маслосъемных колпачков.

При замене однорядной цепи газораспределительного механизма и ремня генератора исчезают все шумовые эффекты. При установке цепи необходимо правильно ее затянуть. Меняя цепь необходимо также производить замену звездочки VVT, натяжного механизма и направляющей. Смазывается цепь машинной смазкой. Чтобы мотор издавал меньше шума, конструкцией предусмотрена установка специального натяжителя, башмака и успокоителя цепи.

Чтобы устранить вибрации силового агрегата, следует укрепить переднюю подушку мотора, очистить форсунки, произвести замену топливного фильтра, датчика давления масла, заднего уплотнителя коленчатого вала.

Момент затяжки болтов при закреплении головки блока цилиндров должен быть равен рекомендованным величинам, указанным в технической документации. Затягивать все болты необходимо строго по инструкции. После проведения данных мероприятий мотор будет закреплен прочно.

На вопрос, какое масло лить, ответ однозначный — необходимо заливать в бак силового агрегата моторную смазку только высокого качества в соответствии с рекомендациями завода-изготовителя, размещенными в сопроводительной документации автомобиля. В двигатель 1nzfe рекомендуют заливать моторное масло 0W20.

Автовладельцы часто спрашивают, какие свечи стоят в системе зажигания силовых агрегатов 1nz fe. В соответствии с документацией на автомобиль, мотор 1NZFE оснащен системой зажигания, которая использует свечи, изготовленные из иридия.

Капитальный ремонт двигателя 1NZ не производится, т. к. блок цилиндров, установленный в нем, не является ремонтопригодным после пробега свыше 200 тысяч километров. Судя по отзывам владельцев авто, изношенный движок нужно не ремонтировать, а полностью заменить на новый экземпляр, потому что замена комплектующих деталей и узлов, вышедших из строя, обойдется дороже стоимости нового силового агрегата.

По желанию владельца авто, можно произвести тюнинг двигателя 1NZ, для этого предлагается воспользоваться стандартными тюнинговыми наборами, имеющимися в свободной продаже.

Особенности конструкции 2NZ FE

При проектировании рассматриваемого двигателя, инженеры и конструкторы Kamigo Plant постарались облегчить конструкцию мотора, насколько это возможно.

Блок цилиндров

Для отливки блока цилиндров были применены легко сплавные материалы. А охлаждение силового агрегата выполнено в виде рубашки открытой конструкции. Чтобы обеспечить максимальную компактность, блок цилиндров выполнили тонкостенным. Расстояние между двумя цилиндрами, расположенными по соседству не превышает 8 мм. Столь малое межцилиндровое расстояние исключает любую возможность расточки и капитального ремонта блока цилиндров. Следовательно, после истечения ресурса, силовой агрегат подлежит замене целиком.

Система охлаждения

Система охлаждения рассматриваемого мотора жидкостная, с закрытым контуром. Принудительная циркуляция которой, показывает хорошие результаты в любых сложных условиях.

Впускной коллектор изготовлен из пластикового материала, и, чтобы облегчить ход двигателя обустроен удлинённым патрубком. Выпускной коллектор обладает шаровым соединением, в нём так же применяются патрубки, имеющие большую длину.

ГРМ

ГРМ имеет привод, в виде однорядной цепи, шаг которой 8 мм. Цепь оснащена успокоителем и натяжителя цепи. Её смазка производиться из масляной форсунки, а материал изготовления цепи, является особо прочным материалом.

Смазочная система

Смазка двигателя работает по принципу полнопоточной очистки, при которой подача моторной смазки к основным трущимся деталям производиться под давлением. В систему смазки включён масляный насос трохоидного типа. Масляный фильтр тонкой очистки, расположен возле поддона.

Система зажигания

Система зажигания электронного типа DIS 4, предусматривает катушку и коммутатор на каждый отдельный цилиндр. Конструкция зажигания такого типа гарантирует качественную и точную подачу искры. Можно применять иридиевой конструкции и обычные свечи зажигания.

В общих чертах силовой агрегат имеет надёжное устройство и обеспечивает хорошие технические характеристики в период эксплуатационного ресурса. В дальнейшей эксплуатации рассматриваемый мотор не выгоден. Так как не имеет возможности выполнения капитального ремонта.

Технические характеристики двигателя 1NZ-FE

За основу агрегата инженеры Toyota взяли рядную схему расположения четырёх камер, выполнив их из чугуна с применением мокрых гильз в алюминиевом блоке. Впуск топливной смеси осуществляется по пластиковому коллектору, что позволяет исключить дефекты переходов, получаемые при литье. Большая часть моделей оснащена системой регулировки фаз распределения газов, однако она установлена только на распределительном вале, отвечающим за впуск смеси.

Блок цилиндров:

Двигатель 1NZ-FXE(FE), 2NZ-FE технические характеристики:

Разъяснение	Показатель
Модификация	Toyota 1NZ-FXE	Toyota 1NZ-FE	Toyota 2NZ-FE
Периоды	1997-н.в.	2000-н.в.	1999-н.в.
Завод изготовитель	Kamigo Plant
Горючее	Бензин АИ-95
Сколько тактов	«четыре»
Сплав блока двигателя	алюминий
Объёмная камера (шт.)	«четыре»
Размещение камер	ряд
Клапан, итого (штук)	16
Объём двигателя (см3)	1497	1298
Порядок работы двигателя	«1»-«3»-«4»-«2»
Камера, поперечник (мм.)	75
Поршень, положения (мм.)	84,7	73,5
Сжатие	13 13,4	10,5	10,5
Мощь двигателя, (л.с.)	76 74	109	84
Импульс вращения (Н*м)	115 111	141	121
Экология	Е-5
Масса агрегата, килограмм	112
Расход: г/т/с (л./сотню)	13/6/9,5	7,2/5,3/6
Ресурс (км.)	200000
Смазывающая жидкость	5(10)W-30
Объём масла, литры	3,7
Смена смазки, (км)	5000-7000

Неисправности

Характерные для двигателя 1NZ FE неисправности начинают проявляться после значительного пробега. При этом все они вызваны тем, что разработчики этого силового агрегата использовали практически все известные способы снижения его долговечности. Вызвано это было необходимостью решения более сложной задачи – создания максимально короткого (по длине коленчатого вала) мотора.

Чаще других встречаются:

НЕИСПРАВНОСТИ	ПРИЧИНЫ	СПОСОБЫ УСТРАНЕНИЯ
Шум и стук в двигателе.	Растяжение цепи привода газораспределительного механизма.	Заменить цепь. Одновременно проверить и при необходимости заменить натяжитель и успокоитель цепи.
Плавают обороты двигателя в режиме холостого хода.	Засорились:  датчик холостого хода;  блок дроссельной заслонки.	Неисправность устраняется чисткой засорившихся узлов.
Большой расход моторного масла.	Износ маслосъемных колец или колпачков.	1.      Раскоксовать маслосъемные кольца. 2.      Заменить маслосъемные колпачки и/или кольца.
На панели приборов горит контрольная лампочка давления масла.	Засорился или вышел из строя датчик давления моторного масла.	Заменить датчик давления моторного масла.
Свист в моторе.	Пришел в негодность ремень генератора.	Заменить ремень генератора.
Сильная вибрация мотора.	Засорился топливный фильтр и/или форсунки системы впрыска топлива.	1.      Очистить форсунки. 2.      Заменить топливный фильтр.

Неисправности и ремонт двигателя 1NZ-FE/FXE

Малообъемная серия моторов NZ появилась в 1999 году и предназначалась для автомобилей малого класса, в семейство NZ вошли 1.5 литровый 1NZ и 1.3 л. 2NZ. По своим параметрам NZ движки похожи на более крупные ZZ: алюминиевый блок цилиндров, не подлежащий ремонту, система VVTi на впускном распредвалу, тонкая однорядная цепь с шагом 8мм и прочее. Начиная с 2004 года, на движки 1NZ стали устанавливать гидрокомпенсаторы, на всех предыдущих моторах, при необходимости, регулировать зазоры клапанов нужно раз в 20 тыс. км, регулировка проводится методом подбора толкателя.

Модификации двигателя Toyota 1NZ

1. 1NZ-FE — базовый мотор. Степень сжатия 10.5, мощность 109 л.с. Выпускается двигатель с 2000-го по сегодняшний день.2. 1NZ-FXE — версия для гибридных автомобилей, работает по циклу Аткинсона с запаздыванием закрытия впускного клапана. Степень сжатия повышена до 13, мощность 76 л.с. Обновленная версия имеет повышенную до 13.4 степень сжатия и мощность 74 л.с. В производстве находится с 1997 года.

Неисправности, проблемы 1NZ и их причины

1. Высокий расход масла. В отличие от ZZ серии, на моторах NZ жор масла начинается, в основном, после значительного пробега (более 150 тыс. км). В случае таких событий, нужно либо делать раскоксовку, либо готовится к замене маслосъемных колец и колпачков.2. Стук и шум двигателя 1NZ. Проблема подобна 1ZZ мотору, а именно — растяжение цепи. Неисправность крайне актуальна для моторов с серьезным пробегом (150-200 тыс.км), решается заменой цепи ГРМ

Обратите внимание и на натяжитель, а также на успокоитель цепи.3. Плавающие обороты ХХ

Проблема устраняется чисткой блока дроссельной заслонки (БДЗ) и датчика/клапана холостого хода (КХХ).
4. Свист двигателя. Как и на многих других автомобилях, свист 1NZ вызван растрескавшимся ремнем генератора. Обратите на него внимание.5. Вибрация мотора 1NZ. Схема стандартная: смотрите подушки двигателя (переднюю), чистите форсунки, меняйте топливный фильтр и все наладится.

Кроме обозначенного, нередко умирает датчик давления масла, любит подтекать задний сальник коленвала 1NZ, блок цилиндров неремонтопригоден и после пробега 200 тыс. км, скорей всего, придется менять двигатель на контрактный. Во избежание проблем и чтобы продлить жизнь движку, моторное масло нужно лить только качественное и рекомендованное заводом изготовителем.
В общем и целом ничего особенного, типичный представитель современного мотора, брать или нет, решать вам.

Варианты тюнинга мотора

Форсировать двигатель 1NZ FE теоретически можно в семь этапов:

• модернизация выпуска – прямоток, «паук» и коррекция ЭБУ для получения 145 л. с. максимум;
• доработка топливной системы – использование высокопроизводительных форсунок и «мозгов» Apexi Power FC для обеспечения 150 л. с.;
• наддув – турбина плюс промежуточное охлаждение, установка высокопроизводительной тормозной системы, мощность возрастает до 180 – 200 л. с.;
• нагнетатель – обычно Supercharger

Таким образом, мотор 1NZ FE отличается алюминиевым блоком, цепным ГРМ приводом по схеме DOHC 16V. Используется практически во всем модельном ряду производителя Toyota, сходившего с конвейера с период 1997 – 2005, и в некоторых современных автомобилях.

Инженеры компании справились с поставленной задачей, и в 97 году на автомобильном рынке появилось новое детище Toyota, двигатель 1 NZ FE. Серия моторов предназначалась для установки на автомобили малого класса, набиравших популярность из-за стремительного роста цен на горючее. Правильная эксплуатация и уход показали, что разработанный продукт надёжен и долговечен. В период с 2000 по 2006 год двигатель завоевал десять международных наград, обойдя конкурентов по ряду характеристик в классе. Благодаря заслугам и параметрам, семейство агрегатов устанавливают на новые автомобили и сегодня.

Неисправности и ремонт

Двигатель ванкеля. роторно-поршневой двигатель феликса ванкеля

Как и любой другой мотор, Тойота 2NZ имеется ряд недостатков, которые перешли от его старшего собрата. В принципе проблемы и недостатки те же, как и способы, их решения. Рассмотрим, основные неисправности и устранения неполадок:

Ремонт головки блока 2NZ-FE.

1. Стук в моторе. В этом случае, зачастую, это растянутая цепь ГРМ, которую необходимо заменить.
2. Вибрация. Для начала стоит проверить подушки двигателя.
3. Повышенный расход масла. Подошло время подкинуть кольца. Также, стоит проверить масляные колпачки.
4. Плавают обороты. Стоит проверить датчик РХХ и дроссельную заслонку.
5. Свист с подкапотного пространства. Пора заменить ремень генератора.

Maintenance data

Valve clearance
Intake valve	0.15-0.25 mm (0.006-0.010 in)
Exhaust valve	0.25-0.35 mm (0.010-0.014 in)
Compression pressure
Standard	14.0 kg/m2 / 200 rpm
Minimun	11.0 kg/m2 / 200 rpm
Compression differential limit between cylinders	1.0 kg/m2 / 200 rpm
Oil system
Oil consumption , L/1000 km (qt. per miles)	up to 0.5 (1 qt. per 1200 miles)
Recommended engine oil	5W-20, 5W-30, 10W-30
Oil type API	SH or SJ
Engine oil capacity (Refill capacity)	With filter change 3.4 l Without filter change 3,7 l
Oil change interval, km (miles)	5,000-10,000 (3,000-6,000)
Ignition system
Spark plug	DENSO: K16R-U11, NGK: KBR5EYA-11
Spark plug gap	1.1 mm (0.043 in)

Valve clearance adjustment data

Calculate the thickness of new adjusting valve lifter so valve clearance comes within specified values.

R = Thickness of removed valve lifter
N = Thickness of new valve lifter
M = Measured valve clearance

Intake:
N = R + Exhaust:
N = R +

Valve lifters are available in 35 sizes to range from 5.06 mm (0.1992 in) to 5.74 mm (0.2259 in), in steps of 0.02 mm (0.0008 in).

Example (intake valve):
R = 5.10 mm
M = 0.52 mm
N = 5.10 + (0.52 – 0.20) = 5.42 mm.
