Замена наружного и внутреннего шрусов на лада калина

Замена внутренней и наружной гранаты (шруса) – цена доступная, качество безупречное

В автосервисе замена шруса, внутреннего и наружного, проводится с минимумом дискомфорта для автовладельца: быстро и по доступной цене. Осуществляя такую ответственную операцию, как замена наружного или внутреннего шруса на автомобиле, наши мастера гарантируют исключительное качество выполняемых работ и используемых запчастей.

Замена шруса (замена гранаты) – устройство и принцип действия данного узла

ШРУС – или шарнир равных угловых скоростей – это устройство, передающее крутящий момент от дифференциала к колесам. Состоит шрус из следующих деталей:

• Корпус;
• Сепаратор;
• Обойма;
• Шарики;
• Хомуты;
• Стопорные кольца;
• Чехол для защиты (пыльник).

В сферическом корпусе предусмотрены пазы для шариков, так же как и в обойме шруса. Сепаратор предназначен для удержания шариков в нужном положении (как и в любом обычном подшипнике). Благодаря своей конструкции данный шарнир может передавать вращение при практически любых углах отклонения валов (вплоть до 350 градусов), причем передавать равномерно. Пыльник же обеспечивает защиту внутренних поверхностей шарнира от попадания влаги, пыли и грязи, усиливающих трение и преждевременно изнашивающих данный узел.

Цены на замену пыльника шруса

Наименование работ	Отечественные автомобили	Иномарки:	Внедорожники, микроавтобусы
Замена привода в сборе	от 1 000 руб.	от 1 500 руб.	от 1 500 руб.
Замена шруса	от 1 000 руб.	от 1 500 руб.	от 1 700 руб.
Замена пыльника шруса	от 1 200 руб.	от 1 500 руб.	от 1 600 руб.

Замена гранаты (шруса) – признаки неисправности данного узла

Неисправность наружного шруса и неумолимо приближающуюся замену наружной гранаты покажут следующие симптомы:

• Отчетливые щелчки из-под колёс при поворотах;
• Еле уловимые рывки в момент, когда автомобиль трогается с места.

Данные признаки усиливаются на ухабах, при переезде сугробов и ям. И замена наружного шруса (наружной гранаты) становится очевидной. Причем замена наружной гранаты требуется несколько чаще, ведь именно эти шрусы подвергаются повышенным нагрузкам, так как углы поворотов на ступице у данного шарнира значительно больше.

Есть еще один верный способ убедиться в необходимости замены наружной гранаты:

• Максимально выверните руль;
• Начните (медленно) движение;
• Если появится хруст снизу, то следует тщательно проверить наружный шрус – возможно он вышел из строя и ему требуется замена.

Внутренний шрус проверяют несколько иным способом:

• Берутся рукой за вал привода.
• Покачивают его и пытаются провернуть вокруг его оси.
• Если люфты увеличены, то замена внутреннего шруса (гранаты) – не за горами.

Замена внутренней гранаты (внутреннего шруса) – алгоритм

• Автомобиль приподнимают (можно поднять только его переднюю или заднюю часть с помощью домкрата).
• Откручивают ступичную гайку.
• Снимают нужное колесо.
• Откручивают шаровую.
• Откручивают 6 креплений внутренней гранаты к фланцу коробки передач и снимают полуось.
• Демонтируют кольцо упора.
• Снимают внутренний шрус с полуоси.
• Меняют пыльник.
• Монтируют новую гранату на полуось и осуществляют обратную сборку в зеркальном порядке.

Замена наружного шруса (наружной гранаты) – важный нюанс

Ряд автомобилистов полагают, что замена гранаты – это простейшая операция, посильная даже малоопытному водителю. Однако некорректная замена наружной гранаты способна привести к неприятному явлению, когда автомобиль начинает заметно уводить в сторону, где был установлен новый шрус. Как правило, более корректная, а еще лучше профессиональная замена наружного шруса устраняет этот симптом.

Есть еще одна достаточно простая, но ответственная операция со шрусами – замена пыльника гранаты в случае его разгерметизации. При своевременном её проведении она способна уберечь от полной замены шруса, изношенного вследствие попадания в шарнир грязи и влаги.

Замена гранаты – цена и другие преимущества обращения в «Maximum Security»

Помимо конкурентоспособных цен, наша компания готова предложить высокую скорость и качество обслуживания. У нас осуществляется замена гранаты, то есть замена внутреннего и наружного шруса, на автомобили любых марок и моделей, включая ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Тойота и многих других.

Лада Калина Кросс «Аписинчик» › Бортжурнал › Замена внешних ШРУСов, ревизия передних ТЦ

Где-то к весне стал замечать, что при езде по гребенке или при резком спрыгивании одним колесом в яму, спереди идет одиночный противный стук. И вроде бы после ребилда передней подвески прошло на тот момент чуть более 15ткм, рано ломаться новым деталям, а старых не так много, полез всё щупать и шатать. Из неприятного выявлен был только люфт наружных ШРУСов, в основном в осевом направлении(он допустим), но немного и в радиальном, особенно у левого. При этом не хрустели можно сказать, лишь иногда, 1-2 раза в сезон, когда ловишь диагоналку и колеса вывернуты почти до упора, но это было еще с пробега чуть более 30ткм и никак не прогрессировало.Решил заменить. Заводские особо не рассматривал, обо отзывы 50/50. Вариант был или купить GKN, с ними на обоих 8ах положительный опыт уже давно, и насадить на него новое кольцо АБС, или взять уже готовые изделие SKF. Выбрал последний вариант. SKF VKJA 5778 от дядюшки Ляо.

Пыльники, опять же по опыту 8ки, не сильно хорошие стали у SKF, а у GKN вообще шлак. Поэтому куплены Maruichi 66-413, размеры подходящего нашел по каталогу.

По замене ничего сложного, только палки из коробки менее удобно, чем на 2108 вытаскивать. Перед этим надо слить масло с КПП, я все равно собирался его менять(в эту зиму в мороз передачи туже стали включаться).

Пыльник левого ШРУСа имел значительные трещины. Тут я смеялся долго, ибо я их видел, когда искал откуда стук, а ОД(у них весной была акция на бесплатную диагностику подвески) ничего не заметил, вердикт был «всё отлично!». Хорошие там специалисты работают, правда, Юрий?!

А вот трещину на задающем диске я заметил только когда снял. Но ошибок никаких не было.

Внутри смазки немало, грязи нет.

Сборка без проблем. Смазку использовал из комплекта SKF. А вот хомуты докупил отдельно Андикар, они пошире комплектных. Вообще нравятся Oetiker(они обычно в комплектах GKN лежат), но увы в магазинах закончились, а на заказ сильно долго было.

Внутренние ШРУСы просто вскрыл и добавил смазки, собрал с новыми хомутами.

Масло решил попробовать Роснефть Кинетик 75w-85.

Сборка без проблем. Ступичную гайку тянул динамометрическим ключом, хотя за годы рука уже сама знает когда хватит)) Да и смысла в ключе особо нет, наш ступичный не перетянешь, разве что резьбу можно слизать.

Пропал ли стук? Не совсем. Но большей частью да. Что было еще отпишу чуть позже, когда на 100% убежусь.

Потом потеплело, я поменял колеса на лето, первый раз конечно не очень удачно, но при этом осуществил задуманное по передним тормозным цилиндрам. А именно снял их, разобрал, промыл, собрал со смазкой. Почему я это сделал? У многих поршни клинит, снимают пыльники, а там ржавый нарост. Помимо этого, поршень во время работы натирает порошка, который при прокачке весь не вымывается. А на самом цилиндре присутствуют заусенцы по нижней кромке почти всегда, эми дерет зеркало цилиндра. Не пытайтесь убедить, что этого нет, я неоднократно разбираю ТЦ на разных машинах(большей частью иномарках, я ж один больной на ВАЗе на работе, остальные успешные люди), проблема есть у всех.Итак. Снял ТЦ с машины, предварительно выдавив по-максимуму поршень и пережав шланг струбциной через деревяшки, снял пыльник.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

• во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
• во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
• осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
• в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

• снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
• откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Как определить поломку?

Лимонка представляет собой шариковый подшипник, обоймы которого имеют поперечные канавки. Благодаря этому изменяется угол меж ведомой и ведущей полуосью. Таким макаром, ШРУС не только лишь передает вращающий момент, да и меняет угол меж полуосями. Ввиду этого, с течением времени на нем создается выработка. видео инструкция по замене своими руками подшипника задней ступицы на автомобилях ваз: 2110-2112 2113-2115 2109-2108 калина гранта приора. В местах, где нет плотного прилегания деталей, появляется свободный ход и сторонний шум. На самом деле это сопровождается соответствующим хрустом. Он появляется из-за большой выработки на шариках, которые двигаются по канавкам. Хруст может появляться как при прямолинейном движении, так и при повороте. В последнем случае, скорее всего, просит подмены наружняя лимонка «Калины». Игнорировать данный признак не стоит, так как подшипник может развалиться на высочайшей скорости.

Особенности устройства внутреннего ШРУСа

Основная особенность механизмов внутреннего ШРУСа на Калине и большинстве других переднеприводных авто заключается в том, что они изготавливаются из материалов повышенной прочности, так как детали работают под значительными нагрузками и поддаются воздействию агрессивной среды. Применение высокопрочных сплавов значительно увеличивает срок эксплуатации всех составляющих, тем не мене, при влиянии различных факторов и они могут быть подвержены ускоренному износу.

На каждое колесо устанавливается по две гранаты, именно так называют ШРУС в народе. Одна из них внутренняя, другая – внешняя. Обе они имеют примерно одинаковое строение, незначительные различия имеются только в форме и размере деталей.

Вот основные детали, из которых состоит ШРУС:

• корпус;
• ведущий и ведомый валы;
• внутренняя обойма;
• сепаратор, в котором находятся шесть шариков, расположенных между внутренними стенками внешнего корпуса. Они вращаются в специальных канавках.

Защищает механизм резиновый пыльник, предотвращающий попадание вовнутрь мусора, пыли и воды.

Элементы выполнены максимально точно, потому в собранном виде при движении не имеют люфта. При вращении обойма передает усилие на внешний корпус. Во время движения шариков происходит изменение угла между осями.

В ходе эксплуатации механизма материалы изнашиваются, появляется люфт, в процессе вращения возникает звук, похожий на хруст. Это и есть первый признак поломки механизма.

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

• Торцевые головки на «17» и «30».
• Вороток или трещотка.
• Удлинитель для воротка.
• Домкрат.
• Противооткатные упоры.
• Молоток.
• Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
2. Ставим автомобиль на домкрат и вывешиваем колесо.
3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

   Отмеченные красным маркером болты выкручиваем с двух сторон.

5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

   Демонтированный шрус

7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

   Нанося не сильные удары ШРУС сойдёт с места

9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
2. Затем добавляем смазку в ШРУС.

   Новая смазка добавлена в ШРУС

3. А остатки в пыльник.
4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.
7. Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

• ВИС.
• GNK. Оригинальная упаковка ШРУСа GNK

  Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

  Внешний ШРУС GNK установлен

• GLO.

carfrance.ru

Профилактика неисправности гранаты

В нормальных условиях эти шарниры проходят свыше 300 тыс. км. Имея надёжную конструкцию, ШРУС способен выдерживать серьёзные нагрузки, но только не в присутствии песка и пыли. Достаточно лопнуть резине защитного чехла, и смазка, смешавшись с грязью, превратится в густую абразивную пасту, которая неизбежно подточит здоровье механизма. Таким образом, необходимо периодически осуществлять внешний осмотр гранат, чтобы своевременно выявлять повреждения пыльников. При первых же намёках на нарушение герметичности следует произвести ремонт с заменой.

С порванной резиной граната, безусловно, может поездить какое-то время, но чем дольше будет откладываться ремонт, тем дороже придётся заплатить. Даже при смене гранаты своими руками, стоимость ремонта достигнет 3 тыс. рублей, а таких узлов на автомобиле несколько.

Как заменить пыльник ШРУСа на Лада Калина?

Замену пыльника мы будем производить на снятой полуоси, это упростит и ускорит рабочий процесс.

1. Ставим машину на ровной поверхности, затягиваем ручник и кладем под задние колеса клинья или что-то похожее для того, чтобы машина не покатилась.

2. Берем “баллонник” и приступаем к снятию колеса. Не спешите домкратить машину, сорвите болты пока машина стоит на четырех точках. После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел.

3. Используя плоскую отвертку, поддеваем защитный колпачок и снимаем подкрылки (если таковые имеются).

4. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло.

5. Дальше необходимо открутить два болта крепления, которыми шаровая крепится к поворотному кулаку.

6. Теперь необходимо открутить ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Если вам некому помочь, используйте какую-нибудь приспособу, которая будет давить на тормоз вместо помощника.

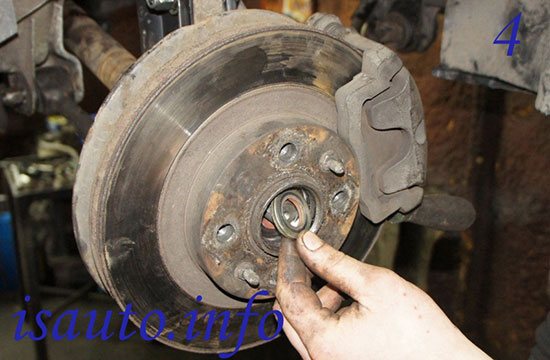

7. Достаем упорную шайбу, после чего выворачиваем колеса в крайнее положение (все зависит от того с какой стороны происходит замена) и выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а второй рукой придерживаем сам приводной вал.

9. Возьмите приводной вал и зафиксируйте его в тисках, затем при помощи отвертки снимаем старые хомуты и срезаем старые пыльники (если они испорчены). Если же пыльники в порядке и будут установлены обратно срезать их не нужно.

10. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

11. Используя промывочную жидкость (керосин, бензин и т. д.), промойте “гранату” и проверьте состояние ее деталей. Если во время проверки вы не обнаружили ничего подозрительного (нарушение симметричности, люфт, выработка трещины и т. д.), можно приступать к установке новых пыльников на вал.

12. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.

13. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.

14. Замените стопорное кольцо внутреннего ШРУСа и смажьте его шлицы графитовой смазкой, после чего аккуратно установите шарнир в корпус КПП.

15. Фиксируем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.

Дальнейшая сборка выполняется в обратной последовательности.

Замена шруса калина. Замена пыльника ШРУСа на Лада Калина

ГлавнаяРазноеЗамена шруса калина

Что такое ШРУС

Аббревиатура ШРУС расшифровывается как шарнир равных угловых скоростей, который обеспечивает передачу крутящего момента от коробки передач на колеса. В народе ШРУС называют гранатой, из-за чисто визуального сходства.

Благодаря своей конструкции, ШРУС позволяет колесам вращаться под разными углами вплоть до 70 градусов. Сам ШРУС защищен пыльником. Если машина долго эксплуатируется, например, несколько лет, резиновый пыльник ШРУСа приходит в негодность, появляются разрывы и трещины, смазка постепенно вытекает, смешивается с грязью.

Для тех, кто собирается первый раз заменять пыльник ШРУСа, советую посмотреть это видео:

Как определить, что нужно заменить пыльник ШРУСа?

Способ простой: необходимо заехать на яму провести осмотр пыльника, если он сухой и не видно следов масла, значит, все в порядке и замена пока не требуется.

Если, проверив, вы обнаружили, что неисправность имеется и нужна замена, то тогдавам понадобится следующий инструмент:1. Домкрат, молоток, деревянный брусок;2. Ключи на 17 и 30;3. Монтировка, баллонник;4. Плоская отвертка, специальные щипцы для установки хомутов;5. Новый пыльник + смазка для ШРУСов, графитовая смазка, керосин или аналогичная промывочная жидкость.

Бывает ситуация, когда при резком старте в районе передних колес раздается одиночный стук или хруст. Скорее всего, вы уже опоздали и придется менять сам ШРУС.

Как заменить пыльник ШРУСа на Лада Калина

Для того, чтобы упростить замену пыльника ШРУСа, работу лучше производить на снятой полуоси.

Затягиваем ручник и ставим клинья под задние колеса

Очень важно, чтобы машина стояла на ровной поверхности. Берем баллонник и приступаем к снятию колеса

Не спешите домкратить машину, сорвите болты, пока машина стоит на четырех колесах

После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел. Если имеются подкрылки, то при помощи отвертки поддеваем защитный колпачок и снимаем их. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло. Теперь откручиваем болты крепления, благодаря которым шаровая прикреплена к поворотному кулаку — всего их два. Откручиваем ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Тут необходимо попросить кого-нибудь, кто будет надавливать на педаль тормоза.

Нам нужно достать упорную шайбу, сделать это не сложно, после чего выворачиваем колеса в крайнее положение (это зависит от того, с какой стороны происходит замена) и аккуратно выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а другой рукой придерживаем сам приводной вал.

Важная заметка! Если необходимо достать оба приводных вала, следует перед тем как выпрессовать второй вал на его место вставить в коробку старый ШРУС. Если вы не сделаете этого, нарушится расположение полуосевых шестерен, после чего установить приводной вал вы не сможете.

1. Сейчас будет самая кропотливая работа, где нам понадобятся тиски. Берем приводной вал и фиксируем его в тисках. При помощи отвертки убираем старые хомуты и срезаем старые пыльники если они испортились. Если еще пригодны для эксплуатации то срезать не нужно.

1. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

   Бензином или керосином как промывочную жидкость промываем «гранату» и проверяем состояние её деталей. Если при осмотре Вы не обнаружили не каких трещин, люфта или нарушения симметричности, то пристпаем к установке новых пыльников на вал.

2. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.
3. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.14.Теперь проводим замену стопорного кольца внутреннего ШРУСа и смазываем его шлицы графитовой смазкой, после чего аккуратно устанавливаем шарнир в корпус КПП.

1. Закрепляем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.Дальнейшая сборка выполняется в обратной последовательности.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

• Торцевые головки на «17» и «30».
• Вороток или трещотка.
• Удлинитель для воротка.
• Домкрат.
• Противооткатные упоры.
• Молоток.
• Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
2. Ставим автомобиль на домкрат и вывешиваем колесо.
3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

Отмеченные красным маркером болты выкручиваем с двух сторон.

Шрус ВАЗ. Граната Лада. Сравнение разных фирм производителей

Подделывают все что касается конвеера автоВАЗа. Любая деталь купленная в автомагазине может быть контрофа…

ОСТОРОЖНО ПОДДЕЛКА! ШРУС ЛАДА Имидж. отличительные признаки. Обзор ШРУСа (гранаты) для ВАЗ 2108-2115

Обзор ШРУСа (гранаты) для ВАЗ 2108-2115.

Нанося не сильные удары ШРУС сойдёт с места

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
2. Затем добавляем смазку в ШРУС.

Новая смазка добавлена в ШРУС

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Что делать, если пыльник порвался в дороге

Личный опыт Лада Приора седан

Ситуация нередкая: в пути вам пришлось поменять колесо и вы заметили, что пыльник порван. Оставлять «все как есть» и следовать до ближайшего автосервиса крайне не рекомендуется: ШРУС – деталь совсем не дешевая, особенно если он стоит на дорогой иномарке. Варианты действий:

1. Поставьте авто на домкрат (если оно еще не стоит на нем), вытащите через прорыв старую загрязненную смазку и набейте пыльник смазкой до упора, а чтобы она не вывалилась при движении, обмотайте проблемное место полиэтиленовым пакетом и затяните по гофре веревкой.
2. Замотайте порванный чехол непрозрачным скотчем либо изолентой. Такой «альтернативы», пока пыльник не будет поменян, хватит километров на 500.

В дороге проверяйте, на месте ли ваша «обмотка»: попадание грязи под нее резко сократит срок службы ШРУСа.
