Ремонт и замена резонатора на ваз 2107: выполняем своими руками

Производители резонаторов для ВАЗ 2107

На постсоветском пространства можно приобрести резонаторы многих производителей. Наибольшим спросом пользуются устройства производства:

• ОАО «АвтоВАЗагрегат» (производитель оригинальных деталей);
• ОАО «Тольяттинский завод технологического оснащения»;
• ООО «Ижорский глушитель»;
• TRANSMASTER UNIVERSAL (производитель выхлопных систем из обычной и нержавеющей стали).

Больших различий между изделиями этих брендов нет. Эксплуатационный ресурс резонаторов из тугоплавкой стали примерно одинаков и составляет 20—30 тыс. км пробега. Срок службы изделий из нержавейки примерно вдвое больше, но и цена в полтора раза выше цены аналогов из чёрного металла.

Замена резонатора ВАЗ 2107

Замена резонатора ВАЗ 2107 проводится на смотровой яме, эстакаде или подъёмнике. Для выполнения работ потребуется:

• два ключа на 13;
• мощная плоская отвёртка;
• молоток и деревянная наставка;
• пассатижи;
• ключ трубный (газовый);
• аэрозольная смазка WD-40 или аналог;
• перчатки тканевые.

Теоретически разборка выпускной системы не представляет большой сложности. Однако в реальности обычно возникает проблема разъединения секций, так как стыки соединений крепко прихватываются за счёт нагрева и образования внутреннего нагара.

Резонатор крепится в четырёх точках: на двух стыках (с приёмной трубой и глушителем) и на двух резиновых подвесах, зацепленных непосредственно за бачок. Его демонтаж производится в таком порядке:

1. Загоните автомобиль на смотровую яму (эстакаду), поставьте на стояночный тормоз и подстрахуйте противооткатными башмаками.
2. На стыки резонаторной секции обильно нанесите аэрозольную смазку и подождите 15—20 минут.

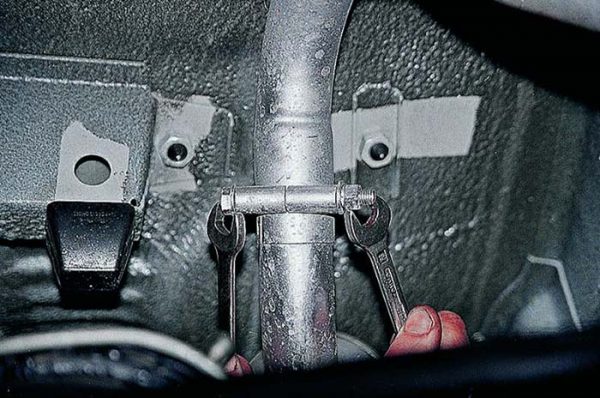

3. Ключами на 13 ослабьте задний и передний крепёжные хомуты. Аккуратно сбейте оправки с утолщённой части стыка на трубу.

Если отсоединить патрубки указанным образом не удаётся, попробуйте разогнуть конец внешней трубы с прорезями, загоняя под него плоскую отвёртку. Когда щель расширится, снова обработайте стык аэрозольной смазкой. При необходимости можно снять задний подвес основного глушителя и попросить помощника проворачивать этот элемент, пока вы удерживаете трубным ключом резонатор.

Новый резонатор устанавливается в обратной последовательности. Перед монтажом рекомендуется тщательно осмотреть главный глушитель и приёмную секцию. При обнаружении на них прогаров следует выполнить соответствующие работы.

В процессе сборки необходимо проследить, чтобы труба не провисала и в то же время не касалась кузова. В первом случае резонатор может повредиться на неровной дороге, а во втором он при движении будет биться о кузов, вызывая глухой стук в салоне авто. По окончании работ необходимо завести двигатель и, спустившись в смотровую яму, убедиться, что стыки соединений не пропускают выхлопные газы.

Видео: замена резонатора ВАЗ 2107

Резонатор ВАЗ 2107 работает в тяжёлых условиях — температура проходящих через секцию газов составляет порядка 600 °С. Если не отслеживать состояние резиновых креплений, труба разболтается и начнёт пропускать газы. При появлении свища в корпусе бачок следует сразу заварить, иначе повреждение быстро увеличится. Заменить резонатор ВАЗ 2107 довольно просто. Для этого потребуется лишь минимальный набор слесарных инструментов и пошаговое выполнение инструкций профессионалов.

Отличия системы выхлопа карбюраторных и инжекторных моделей ВАЗ

Установка системы впрыска на ВАЗ 2107 потребовала модернизации выхлопной системы. В нее добавили две дополнительные детали:

• датчик кислорода, определяющий состав смеси, который врезан в выпускной коллектор;
• нейтрализатор выхлопных газов (“катализатор”), который установлен перед резонатором, в центральном тоннеле под днищем.

В связи с установкой катализатора резонатор ВАЗ 2107 (инжектор) сдвинули немного назад.

Новая система выхлопа стала немного сложнее, но позволяет обеспечить снижение токсичности выхлопа ВАЗ 2107 и соответствие автомобиля стандартам ЕВРО-2.

Преимущества и недостатки инжекторной модификации ВАЗ 2107

“Семерка” в инжекторном исполнении и с модернизированной системой выхлопа имеет ряд преимуществ перед старой “карбюраторной” моделью. Они заключаются в следующем:

• благодаря инжектору двигатель во всех режимах работает более стабильно;
• удельная мощность и крутящий момент инжекторного двигателя выше;
• выхлоп ВАЗ 2107 с системой впрыска чище, чем дым из карбюраторного двигателя;
• управление автомобилем с инжекторным двигателем проще, он не такой требовательный к квалификации водителя и “прощает” ошибки при работе педалями газа и сцепления.

Но установка инжектора одновременно и ухудшила некоторые эксплуатационные характеристики:

• клиренс инжекторной “семерки” уменьшился до 7 см, что ухудшило ее проходимость;
• из-за установки катализатора снизилась “живучесть” выхлопной системы;
• высокая температура катализатора иногда приводит к возгоранию травы и сухих листьев при остановке авто.

Совет: во избежания возгораний необходимо парковать инжекторный автомобиль так, чтоб под ним не было травы и прочего легковозгораемого мусора. При остановке лучше глушить двигатель, чтобы катализатор остыл.

Как устроена и работает система выпуска Ваз 2101-2107, ремонт и доработка

Система выпуска (или выхлопа) автомобиля имеет особую функцию — выводить отработанные газы из двигателя. Как известно, топливо после сгорания оставляет газы, которые должны быть полностью выпущены. Чем быстрее и качественнее будет проходить этот процесс, тем выше КПД силового агрегата. Газы вначале движутся в направлении приёмной трубы выхлопной системы ВАЗ-2107, а затем выходят через глушитель. Между выпускным коллектором ДВС и приёмной трубой ставится герметичный уплотнитель, который исключает пропуски (просечки) выхлопного газа под капотом машины. В некоторых случаях вместо прокладки используется гофра, снижающая вибрации. Однако ставить её- это уже занятие тюнингом, подгонка под нужные параметры всех остальные элементов системы.

Что входит в выхлопную систему

Состоит выхлоп «семёрки» из нескольких главных частей: выпускного коллектора, приёмной трубы, резонатора и глушителя. Помимо этого, есть и дополнительные элементы: резиновые крепления, фланцы, уплотнители.

Система выхлопа ВАЗ-2107 включает такие элементы: 1. прокладка выпускного коллектора; 2. приёмная труба (штаны); 3. кронштейн крепления к коробке передач; 4. хомуты для соединения труб; 5. передний резонатор (первый дополнительный глушитель); 6. задний резонатор (второй дополнительный глушитель); 7. основной глушитель; 8. резиновая подвеска крепления или подушка.

Система выпуска отработавших газов Ваз-классика

Рассмотрим подробнее основные части системы выхлопа.

Выпускной коллектор, выполненный из металла хорошего качества (иногда заменяется тюнерами на стальной.) Эта часть системы выхлопа с функцией сбора отработанных газов. Является узлом из нескольких цилиндров или трубок. Изготавливается на ВАЗ-2107 из чугуна. Крепится одной стороной к приёмной трубе, другой — к двигателю. Выпускной коллектор в ходе эксплуатации машины подвергается сильным нагрузкам, так как из-за особенностей конструкцией функционирует в экстремальных условиях. Газы имеют свойство нагреваться до тысячеградусной температуры, а после остановки двигателя, они резко охлаждаются, что неминуемо приводит к образованию конденсата. На коллекторе появляется коррозия. Таким образом, выпускной коллектор отвечает: • за удаление из камер двигателя отработанных газов; • за наполнение и продув камер.

Работа выпускного коллектора неразрывно связана с резонацией. В процессе функционирования двигателя — сгорания топливно-воздушной смеси — образуется сильное давление, которое используется для циркуляции газов. Напор или волна давления поступает обратно в цилиндры тем самым помогая выходить очередной порции газов. Чем выше обороты мотора, тем больше создаётся давления и быстрее происходит выход отработанных газов.

Приемная труба

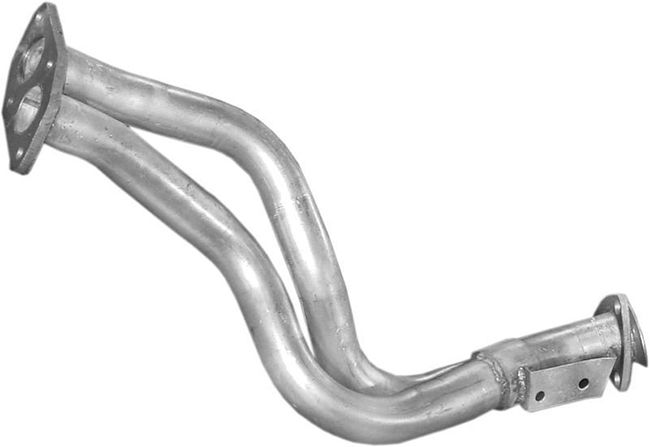

«Штаны»— такое название прилепили этой детали за характерную форму приёмной трубы принимающей газы, поступающие из выпускного коллектора двигателя. Приёмная труба тоже является неотъемлемой частью выхлопной системы. Она расположена после выпускного коллектора, перед резонатором. Изготавливается из прочного металла, тюнингованные модели включают гофрированные части. Приемная труба инжекторных машин имеет отличия.

Приемная труба системы выпуска- «штаны», эта для карбюраторных машин

«Штаны» на ВАЗ-2107 довольно часто выходят из строя. Это происходит в основном из-за воздействия внешней среды. Тот же конденсат, образуемый в результате температурных колебаний, отрицательно влияет на металлические составляющие трубы. Кроме того, зимой в России дороги посыпают составами, содержащими соли и различные химикаты. Они тоже плохо воздействуют на корпус приёмной трубы. На ВАЗ-2107 штаны на заводе делаются из чёрного металла. Однако можно самостоятельно заменить модель на модернизированные аналоги.

-Лучшей считается приёмная труба, изготовленная из нержавеющей стали. Стоит она, правда, дорого. Зато масса преимуществ налицо: стойкость к коррозии и длительность эксплуатации. -Вариант штанов алюминизированный. Изготавливается из обычной стали, но покрывается алюминием. Ресурс таких изделий составляет более пяти лет (штатная труба может прогореть и через два года). Дополнительно могут укомплектовываться гофрированными проставками.

Функции системы выхлопа и периодичность замены деталей

При кажущейся простоте, система выхлопа выполняет несколько важных функций:

• отвод продуктов сгорания топлива;
• снижение уровня шума от выхлопа;
• поддержание баланса воздуха систем впуска и выпуска;
• обеспечение вентиляции и очистки цилиндров;
• снижение содержания СО (при наличии катализатора).

Воздействие высоких температур, влаги, продуктов сгорания топлива и масла приводит к сквозной коррозии деталей выхлопной системы. Это усугубляется внешним воздействием гравия, песка и солевых растворов, которыми обрабатывают дороги зимой. Поэтому детали системы приходится менять. Периодичность замены зависит от таких факторов:

• активность пользования автомобилем;
• частота эксплуатации машины при плохой погоде (в дождь, снег);
• качество топлива;
• качество деталей выхлопной системы.

Совет: можно продлить срок службы выхлопной системы, обработав устанавливаемые детали графитовой смазкой. Остается завести двигатель и прогреть системы выхлопа. Детали нагреются и смазка выгорит, оставив тонкий слой пленки, надежно защищающий от коррозии. Другой вариант — приобрести алюминиевые, а не стальные резонатор, глушитель и “штаны” ВАЗ 2107. Они обойдутся дороже, зато алюминий менее подвержен коррозии и прослужит намного дольше.

Неисправности и ремонт резонатора

К неисправностям резонатора относят:

• биение трубы о выступающие части кузова и другие элементы;
• прогорание торцевой части бачка в месте сварки корпуса и трубы;
• прогар корпуса или внутреннего перфорированного канала;
• выход отработанных газов через стыки крепления.

Надоедливый стук, доносящийся из-под днища авто, обычно является следствием биения болтающейся выхлопной трубы о кузов и другие узлы. Причиной этого являются резиновые крепления, которые со временем изнашиваются и растягиваются и при движении не могут обеспечить жёсткую фиксацию выпускного тракта. Проблема решается заменой этих креплений.

Обычно подвесы выхлопного тракта служат гораздо меньше, нежели сама труба. Проверяйте состояние резинок с интервалом 10 тыс. км, при обнаружении трещин сразу ставьте новые подвесные крепления.

Другие неполадки устраняются следующими способами:

1. Прогар боковой части резонатора можно заварить. Для этого снимать трубу необязательно. Опытный сварщик сделает работу на месте, закрыв кузов листом асбеста.
2. Если наблюдается выход отработанных газов через стыки выхлопной системы, следует сильнее затянуть крепёжный хомут или фланец. Также можно ослабить крепление, плотнее подогнать детали друг к другу и заново затянуть хомут.
3. При прогорании корпуса или внутреннего канала обычно резонатор меняют на новый. Если свищ небольшой, можно попробовать его заварить, не снимая с автомобиля.

Автолюбители, имеющие опыт сварочных работ, могут изготовить бачок резонатора своими руками. Для этого следует:

1. Демонтировать резонатор с автомобиля.
2. Аккуратно разрезать корпус болгаркой.
3. Снять все размеры (диаметр канала и отверстий, габариты корпуса).
4. Изготовить по снятым размерам новый бачок.
5. Приварить к новому бачку старые трубы.
6. Установить новый резонатор на автомобиль.

Конструкция катализатора ВАЗ 2107

Катализатор состоит из трех основных элементов:

• Блок-носитель.
• Корпус.
• Теплоизоляция.

Блок носитель – основной элемент катализатора, являющийся основанием для каталитического нейтрализатора вредных примесей. Материалом блока служит жаропрочная керамика, устойчивая к воздействию пламени. По своей структуре он напоминает улей с сотами, которые существенно увеличивают площадь соприкосновения поверхности катализатора с отработанными газами.

Корпус катализатора выполнен из нержавейки, а поверхность блока каталитического нейтрализатора покрыта тонким слоем платины, палладия и родия, которые, воздействую на вещества, содержащиеся в выхлопных газах, способствуют их окислению.

Когда следует менять катализатор ВАЗ 2107? Причин для замены три:

1. Сильная деформация или прогорание.
2. Повышенный шум от катализатора при работающем двигателе.
3. Забиты соты катализатора.

С первым пунктом все ясно, второй носит, скорее, предупреждающий характер – если катализатор начал шуметь, готовьтесь к его скорому выходу из строя.

Как поменять основной глушитель

Небольшие свищи на корпусе, расположенные в доступных местах, принято устранять с помощью аппарата газовой сварки либо полуавтомата. Заделывание другим способом даст временный результат — давление газов и высокая температура приведут в негодность любой хомут или клеевую заплатку. Чтобы заварить глушитель из нержавеющей стали, требуется соответствующая квалификация.

Если вы не располагаете необходимым оборудованием и навыками, изношенную запчасть лучше заменить на новую. Операция не отличается сложностью, специальные приспособления тоже не понадобятся. У новичка процедура отнимет не более 3 часов.

Подготовка инструментария и рабочего места

Поскольку глушитель находится под автомобилем, для разборки нужна смотровая канава в гараже, эстакада на открытой площадке либо подъёмник. Снимать деталь лёжа на земле под машиной крайне неудобно. Главная трудность — разъединить в таком положении 2 секции, чьи трубы вставляются одна в другую и за период эксплуатации сильно прикипают. Поэтому менять глушитель без ямы не рекомендуется.

Для выполнения работ понадобятся обычные инструменты:

• накидной ключ либо головка с воротком размером 13 мм;
• молоток с удобной рукоятью;
• газовый ключ №3, захватывающий трубы диаметром от 20 до 63 мм;
• плоская широкая отвёртка, пассатижи;
• матерчатые рабочие перчатки.

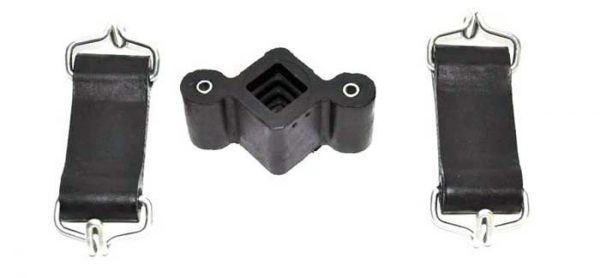

В процессе эксплуатации резиновые подвесы растягиваются, отчего корпус начинает болтаться в горизонтальной плоскости. Отсюда совет: вместе с выпускным элементом поменяйте резинотехнические изделия, комплект стоит недорого (около 100 руб.).

Порядок замены

Перед началом работ следует поставить «семёрку» на яму и обождать 20—40 мин в зависимости от температуры воздуха на рабочем месте. Разогретый двигателем выпускной тракт должен остыть, иначе вы получите ожоги даже сквозь перчатки.

Демонтаж старого глушителя производится в следующем порядке:

1. Тщательно обработайте резьбовые соединения и стыки смазкой WD-40 из баллончика, выждите 10 мин.
2. Ослабьте и раскрутите гайки металлического хомута, стягивающего концы труб глушителя и резонатора. Сдвиньте крепление в любую сторону.

Если секции выхлопной системы не удаётся рассоединить, воспользуйтесь предложенными способами разборки:

• разогните наружный конец трубы (с прорезями) мощной отвёрткой;

Сборка ведётся в обратном порядке. Установите на новую запчасть резинки, смажьте стыкуемые поверхности солидолом и насадите патрубок глушителя поверх резонатора. Проследите, чтобы труба села до упора, затем наденьте и затяните хомут.

Видео: замена глушителя ВАЗ 2107 в гаражных условиях

Ремонт мелких повреждений без сварки

Если на трубе или корпусе глушителя от воздействия коррозии образовались мелкие отверстия, их можно временно заделать и продлить срок службы детали на 1—3 тыс. км. Заварить дефекты не получится — окружающий отверстия металл наверняка успел прогнить.

Для работы понадобятся такие материалы:

• герметик высокотемпературный керамический;
• тонкий мягкий металл (жесть) 0,2—0,4 мм;
• крупная наждачная бумага либо корщётка, закрепляемая в патроне электродрели;
• ножницы по металлу;
• обезжиривающий состав.

Снимать глушитель не обязательно, действуйте по необходимости. Если до дефекта иначе не добраться, аккуратно демонтируйте элемент. Герметизацию производите согласно инструкции:

1. Зачистите повреждённый участок наждачной бумагой, чтобы выровнять поверхность и проявить дефекты, скрываемые ржавчиной.

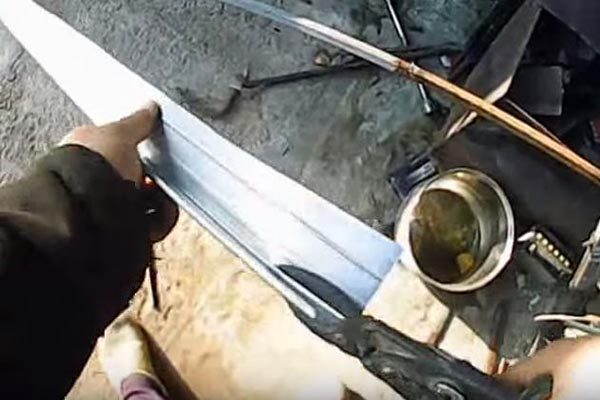

2. Из жести вырежьте хомут, перекрывающий сквозные отверстия.

Жестяной хомут изготавливается путём двойного загиба концов заготовки. Чтобы не допускать ошибок в процессе ремонта, сначала потренируйтесь на любой трубе. Когда герметик застынет, запустите мотор и убедитесь, что хомут не пропускает газы.

Обычно нижняя стенка бачка глушителя ржавеет изнутри под воздействием агрессивного конденсата. Существует «дедовский» метод решения проблемы — в самой нижней точке специально просверливается отверстие диаметром 3—4 мм. Звук мотора практически не изменится, зато вода перестанет накапливаться внутри бачка.

Для чего нужен глушитель?

Естественно, делать звук автомобиля более тихим. Физически сгорание смеси воздуха с бензином выдаёт колебания разных частот, от низких до высоких. Звук из выпускного коллектора уносит всю энергию звуковых колебаний в глушитель, который оборудован несколькими специальными камерами. Как и любая волна, звук от работы мотора обладает энергией, или амплитудой. Чем она выше, тем шумнее работает мотор. При попадании в камеры, звук «запутывается» и отдаёт свою энергию, превращаясь в тепло. Вот почему детали глушителя такие горячие, хотя находятся далеко от двигателя, а сам выхлоп из выпускной трубы чуть тёплый. Итак, первая функция – сделать работу двигателя более тихой.

Вторая важная функция – отвод продуктов сгорания, иначе в зоне повышенного содержания углекислого газа смесь не воспламенится.

Третья функция – это поддержание цилиндров в чистоте, их вентиляция.

Нужно помнить, что выхлопная система принимает на себя очень большие термические и химические нагрузки, и детали способны «прогорать», так как токсичные газы выхлопа, смешиваясь с конденсатом, образуют сложные кислоты, которые при высокой температуре очень агрессивны.

Снаружи также износу способствуют влага, удары гравия, соль в зимнее время и другие причины. Именно тем, кто эксплуатирует автомобиль зимой, замена глушителя нужна гораздо чаще.

Каково устройство глушителя ВАЗ 2107

Глушитель – это лишь часть выхлопной системы. Её устройство таково:

• Выхлопные газы через выпускной коллектор проникают в так называемые «штаны» 12, которые именуются приёмной трубой. От выпускного коллектора «штаны» отделены специальной прокладкой 11, которая предназначена для того, чтобы герметизировать их крепление.
• Труба с помощью кронштейна 15 крепится к коробке передач.
• Затем идёт серия дополнительных резонаторов, или глушителей, передний и задний, которые крепятся с помощью хомутов 7 к «штанам» и 6 к основному глушителю. Эти глушители отсекают определённые звуки повышенных частот двигателя. Вместе они называются «дополнительный глушитель» 13.
• Главный глушитель (основной) 3 фиксирован к днищу подвижно, чтобы его частота не передавалась на кузов. Это крепление способно дополнительно гасить колебания за счёт «раскачки» самого глушителя. Оно производится с помощью деталей 1-4.
• Далее следует выхлопная труба.

Здесь следует сказать, что по цвету выхлопа и состоянию трубы можно сделать определённые выводы о работе двигателя, как по анализу кала врачи делают выводы о работе кишечника. Например, если провести пальцем внутри трубы и останется жирный, маслянистый налёт, то маслосъёмные кольца пришли в негодность, и двигатель «ест» масло, об этом говорит и чёрный цвет выхлопа. В норме внутренняя поверхность выхлопной трубы сухая.

Ниже показано устройство выхлопной системы в сборе:

В основном глушителе находятся многочисленные камеры, состоящие из перфорированных труб.

На рисунке показана также подушка крепления и растяжки основного глушителя

Важной особенностью глушителя ВАЗ 2107 является его полная «взаимозаменяемость» с остальной классикой. Если вы приобретёте детали от ВАЗ 2101, или какой либо другой модификации, вы не ошибётесь. Если вашему глушителю нужна замена, то лучше это делать в сервисном центре, там же и приобретать запчасти, чтобы была гарантия на установку

Просто замена глушителя – это грязное дело, особенно если нужно начинать со «штанов». Не исключено, что нужно будет срезать «болгаркой» прикипевшие соединения

Если вашему глушителю нужна замена, то лучше это делать в сервисном центре, там же и приобретать запчасти, чтобы была гарантия на установку. Просто замена глушителя – это грязное дело, особенно если нужно начинать со «штанов». Не исключено, что нужно будет срезать «болгаркой» прикипевшие соединения.

Несколько слов о спортивных модификациях глушителя ВАЗ 2107

Обычный глушитель является непрямоточным, это повышает давление в выпускном коллекторе, и могут снижать мощность двигателя. В то время прямоточный, спортивный глушитель, наполненный керамоволокном способен увеличить мощность двигателя за счёт более быстрой очистки цилиндров от отработанных выхлопных газов. Следует сказать, что спортивный глушитель прямоточной системы никогда не будет «орать», и громкость работы двигателя будет вполне приемлемой.

Как отремонтировать глушитель своими руками

Прежде чем приступать к ремонту глушителя, нужно оценить целесообразность этих действий. Не каждый автовладелец обладает навыками работы со сварочным аппаратом. К тому же, не всегда глушитель можно хорошо отремонтировать — в случаях сильного прогара лучше всего сразу менять его на новый.

Причины выхода из строя

Чаще всего глушители на ВАЗ 2106/2107 теряют свою работоспособность по следующим причинам:

• механические повреждения во время езды по неровным дорогам, удары;

• быстрые перепады температурных режимов, особенно в зимнее время, когда снаружи холодно, а внутри корпуса из-за выхлопов очень высокие температуры;

• примеси в бензине, которые выходят вместе с выхлопными газами и влияют на состояние металлических поверхностей глушителя.

Эксплуатация авто с такими повреждениями глушителя небезопасна

Однако насколько срочно нужно проводить ремонт глушителя, если вы вдруг заметили какие-то повреждения в его корпусе или чёрные выхлопы из трубы? Чем может грозить эксплуатация «Жигулей» с прогоревшим или деформированным глушителем?

Во-первых, если в корпусе любого элемента имеются отверстия, то выработанные газы будут поступать в салон. Главная опасность состоит в том, что выхлопы не имеют цвета и запаха и почувствовать их невозможно. При этом водитель начинает испытывать головные боли, тошноту и головокружение. Если находиться в салоне автомобиля с заведённым мотором длительное время, то можно потерять сознание и даже умереть.

Во-вторых, если выхлопная система не работает в штатном порядке, то снижается мощность двигателя. Это бывает особенно заметно при разгоне, старте с места или обгоне.

В-третьих, при неисправном «глушаке» мотор начинает потреблять очень много бензина. Небрежность автовладельца приведёт к тому, что глушитель будет работать всё хуже и хуже, а литраж на 100 км пути увеличиваться.

Как заварить глушитель

Чаще всего глушитель теряет свою герметичность, а потому не может выполнять работу в нормальном режиме. При этом дыры могут появляться как на самих трубах, так и на сварных швах.

Рекомендуется зачистить сварной шов и закрасить место работы термостойкой краской

Использование сварочного аппарата и металлических заплаток можно считать самым надёжным способом ремонта глушителей.

Для того чтобы заварить «глушак», нужно подготовить электроды подходящего размера (всё зависит от того, насколько большое отверстие прожжено в глушителе) и лист металла необходимой величины. После чего рекомендуется выполнять сварку максимально удалённо от края отверстий, так как истончившиеся края металла могут быстро разрушиться:

1. Очистить рваные края глушителя от ржавчины и пыли.
2. Обезжирить металл растворителем.
3. Приложить металлическую заплатку к корпусу и прихватить её в нескольких местах по периметру дыры.
4. После этого можно приступать к наложению полноценных сварных швов.
5. После того как швы застынут, рекомендуется зачистить шлак металлической щёткой.

Сварные швы рекомендуется накладывать осторожно, чтобы не прожечь корпус глушителя

Как поменять прокладку

Между основным глушителем и резонаторной частью находится армированная прокладка. Её назначение — препятствовать нагреванию резонатора, поэтому она выполняется из термостойкого металла.

После демонтажа глушителя рекомендуется менять прокладку. Это не занимает много времени, так как элемент вставляется в трубу глушителя и зажимается между её частями.

Как заменить подвесные резинки

Это, пожалуй, самая простая процедура в ремонте глушителей «Жигулей». Задняя часть трубы крепится к кузову тремя подвесными резинками. В процессе езды некоторые из них могут потеряться или же серьёзно деформироваться.

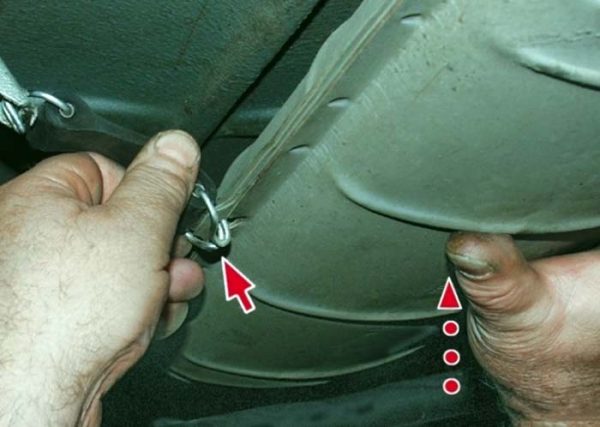

Чтобы поменять эти резинки, нужно просто загнать машину на смотровую яму или эстакаду, снять старые изделия и на их место установить новые. Некоторые автовладельцы меняют подвесные резинки без эстакады, просто подлезая под кузов с задней левой стороны.

Видео: меняем резонатор и глушитель на автомобиле ВАЗ 2106/2107

Глушитель в автомобилях ВАЗ классика не назовёшь, конечно, долговечным элементом. Однако в возможностях самого владельца своевременно производить необходимые ремонтные работы или менять «глушак» в случае необходимости. Тем более процедура максимально упрощена конструкцией самих ВАЗ 2106/2107. Поэтому любые работы с глушителем можно провести своими руками в гаражных условиях.

Основные элементы выхлопной системы

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

• Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
• Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

Устройство глушителя автомобиля в разрезе, действующего по принципу поглощения шумов, изображено на схеме.

Как и в резонаторе, здесь устанавливаются перегородки и перемычки в виде трубок. Только в последних выполнено множество отверстий различного диаметра (перфорация), а по бокам уложен негорючий поглощающий материал. Как правило, для данных целей используется базальтовая либо каолиновая вата, спокойно выдерживающая температуру газов 600–700 °С.

Звуковые волны, проходя через соседние патрубки с отверстиями, частично рассеиваются и гасятся за счет наложения друг на друга. Вторая часть колебаний поглощается наполнителем, а третья сглаживается благодаря перегородкам и изменению направления потока.

Устройство выхлопной системы ВАЗ 2107

Как у большинства легковых авто, ВАЗ 2107 имеет систему выхлопа, состоящую из трех основных частей:

1. приемная труба, в которую газы поступают из выпускного коллекторы;
2. резонатор ВАЗ 2107 (дополнительный глушитель), куда газы направляются из приемной трубы и где происходит частичное снижение звука выхлопа;
3. глушителя, в котором поглощается основная часть шума выхлопа двигателя.

Кроме вышеперечисленных деталей, в систему выхлопа входят:

• подушка крепления глушителя;
• болт подушки;
• ремень подвески глушителя;
• болт хомута и хомут крепления глушителя к резонатору;
• болт хомута и хомут крепления резонатора к приемной трубе;
• болт хомута и хомут крепления приемной трубы к кузову;
• гайки крепления приемной трубы к коллектору;
• прокладка;
• стопорная пластина;

Нюансы ремонта глушителя

Глушитель «классических» автомобилей ВАЗ, согласно рекомендациям изготовителя, ремонту не подлежит. При возникновении неисправности какого-либо элемента выпускного тракта деталь подлежит замене новой.

На деле автомобилисты часто предпочитают устранять прогоревшие в глушителе дыры — самый распространённый дефект — с помощью сварки.

О возникновении «свищей» свидетельствует изменение звука мотора и появление дыма из-под машины. Для поиска неисправности установите машину на эстакаду, осмотрите элементы системы выпуска отработавших газов.

Если причина в прогоревшей прокладке, снимите глушитель и замените её. Когда есть помощник, можно обойтись без снятия всех элементов системы. Действуйте в следующем порядке:

1. Открутите крепление трубы к КПП.
2. Развинтите гайки крепления приёмной трубы к коллектору.
3. Вдвоём с помощником стяните «штаны» со шпилек, одновременно вращая за изгиб трубы резонатора.
4. Замените прокладку, установите трубу на место, закрутите крепления.

Замена сгоревшей прокладки глушителя устраняет посторонние звуки из мотора

Заваренный глушитель обычно служит меньше чем новый. Но и сварка обходится дешевле, чем покупка. Обычно при необходимости ремонта глушителя сваркой обращаются к профессионалам. Если есть оборудование, работу можно выполнить самостоятельно. Для этого понадобится:

• сварочный аппарат;
• заготовки для заплаток из листового металла толщиной 1–2 мм;
• отрезок трубы такого же диаметра, как вышедшая из строя;
• шлифмашина с отрезным диском по металлу;
• металлическая щётка;
• наждачная бумага;
• термостойкая краска по металлу.

Для ремонта глушителя придерживайтесь такой последовательности:

1. Снимите глушитель с автомобиля.
2. Наружным осмотром определите место неисправности и размеры повреждений.
3. Если в корпусе глушителя значительное отверстие, оцените состояние внутренних деталей. Возможно, ремонт внешней поверхности не принесёт желаемого восстановления функций глушителя без замены внутренностей. В этом случае целесообразно обратиться к профессионалам или попросту поменять неисправную деталь на новую.
4. Вырежьте прогоревший участок. Из заготовки сделайте заплатку большего размера, чем повреждение. Приварите заплатку поверх дырки сплошным швом.
5. При повреждении в местах стыков трубы и корпуса глушителя вырежьте дефектный участок, замените повреждённую часть трубы, приварите отремонтированную трубу к глушителю сплошным швом.
6. Отремонтированный глушитель очистите от грязи и ржавчины, окрасьте деталь двумя слоями термостойкой краски.
