О принципе работы аккумуляторов

Особенности правильного демонтажа

В завершении стоит затронуть столь распространенный вопрос, которым задаются обычно новички, так как опытные водители прекрасно знают на него ответ. Однако и им стоит напомнить, ибо даже у них могут случиться ошибка по разным причинам — и основная из них, это невнимательность.

Обычно источник электроэнергии располагается в подкапотном пространстве справа или слева в зависимости от полярности, которая может быть прямой либо обратной. Далее следует простые действия:

• Открывается капот.
• Убирается шумоизоляция и тканевая защита, если таковая имеется.
• Отсоединяется отрицательная клемма, для чего обычно используется ключ на 10 или в диапазоне от 8 до 10. Все опять-таки зависит от модели автомобиля.
• Потом можно переходить к отсоединению плюсовой клеммы.
• Далее ослабляются и убираются крепления.
• Все готово к извлечению — достаточно ухватиться за ручки изделия и поднять со своего места.

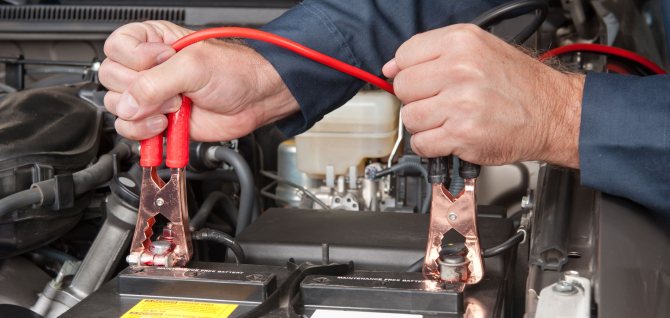

Некоторые умельцы приноровились вытаскивать аккумулятор с автомобиля при работающем двигателе. Только стоит уяснить, что делать это лучше на короткое время. К примеру прикурить соседскую машину, когда проводов нет в наличии. После чего вернуть батарею на место. В остальных случаях проводить операцию только при неработающем моторе.

Важное пояснение

Стоит отметить важный момент касательно того, как снимать АКБ и в частности, какую клемму отсоединять первой. Как раз отрицательную, поскольку если при этом ключом задеть любую металлическую деталь, то вероятность замыкания исключается — минус на минус ничего не дает. А вот если первой откручивать плюсовой контакт, то уже есть риски.

По сути, здесь особой разницы нет, что отсоединять в первую очередь (хоть плюс, хоть минус), так как это не влияет на бортовую сеть

Важно учесть, что при откручивании положительной клеммы следует соблюдать предельную осторожность, так как есть риск задеть ключом что-нибудь металлическое

А поскольку за собой уследить невозможно, то многие опытные водители отсоединяют первой именно минусовой контакт, разрывая тем самым цепь. И если при снятии уже положительной клеммы все же задеть ключом металлическую деталь уже ничего не случится, так как цепь разомкнута.

А вот когда аккумулятор ставится на место, то здесь опять-таки в силу предосторожности, первой подключается именно положительный контакт и только потом отрицательный. Во избежание все того же короткого замыкания

Принцип работы свинцово-кислотного АКБ

Это распространенные источники энергии, применяемые для механических транспортных средств. В первую очередь используются для заводки автомобиля и питания всей бортовой электрики.

Как работает аккумулятор? Принцип выглядит следующим образом: в сосуд с серной кислотой помещены свинец и диоксид свинца. В спокойном состоянии процесс не протекает, но как только к электродам подключается нагрузки происходит электрохимический процесс взаимодействия серной кислоты с оксидом свинца, который окисляется до сульфата свинца. Больше 60 химический реакций протекает во время этого процесса. Формула выглядит так:

Назначение автомобильного аккумулятора

Наверняка вам знакома аббревиатура АКБ, но далеко не все знают, что обозначает буква «К». Так вот, расшифровывается это буквенное сочетание как «автомобильная кислотная батарея», и хотя современные аккумуляторы далеко не все кислотные, применительно к автомобилям это преобладающий тип аккумуляторов.

Функции автомобильного аккумулятора:

• питание стартера с целью пуска ДВС. АКБ способна на протяжении 30 секунд обеспечивать электроэнергией стартер. Последний, являясь электродвигателем, осуществляет холодный пуск основного силового агрегата;
• аккумулятор может обеспечивать питание бортовой сети транспортного средства, если нагрузка на генератор превысит его возможности электроснабжения потребителей;
• при неработающем моторе питание бортовой сети осуществляются исключительно посредством аккумуляторной батареи.

Отметим, что использование аккумулятора в качестве источника питания при работающем двигателе – ситуация экстраординарная, указывающая или на слишком большое количество потребителей (вернее, их суммарную мощность потребления электроэнергии), или на серьёзные неполадки в бортовой сети, требующие диагностики и оперативного устранения.

Впрочем, некоторое время до выхода генератора на оптимальный режим функционирования (это происходит при достижении частоты вращения коленвала показателя порядка 1800 об/минуту) часть его функций выполняет батарея. После того, как генератор заработал в полную мощность, он начинает восполнять потерянную при пуске мотора ёмкость АКБ и продолжает это делать до момента увеличения напряжения на контактах батареи до определённого значения.

Поскольку действующим веществом аккумулятора является раствор кислоты, он требует к себе бережного отношения. Могут представлять опасность и пары кислоты, выделяющиеся при кипении электролита (процесс, характерный при зарядке АКБ с помощью зарядного устройства). Необслуживаемые батареи в этом плане менее опасны, поскольку здесь газовыделение наружу сведено к минимуму.

Что нужно знать про АКБ

Аккумулятор – это контейнер который состоит из шести отдельных секций. Каждая отдельная секция представляет собой отдельный источник питания (вырабатывает каждая секция около 2,1 В), внутри секции находятся две пластины (сделаны из свинца), положительная и отрицательная, отделенные друг от друга.

Масса аккумулятора состоит из: веса электролита, свинцовых пластин и соединений, и составляет примерно 16-17 кг.

В свинцовые пластины добавляют сурьму (для увеличения прочности пластин), но к сожалению наличие сурьмы ведет к выкипанию воды из электролита, из-за чего почти во все типы аккумуляторов надо доливать воду. Благодаря прогрессу количество сурьмы в пластинах удалось уменьшить, что привело к появлению малообслуживаемых и гибридных аккумуляторов.

Сама работа аккумулятора очень проста. На положительном электроде нанесена двуокись свинца (цвет темно-коричневый), на отрицательном – губчатый свинец (серого цвета), внутрь залит электролит – водный раствор серной кислоты. При начале работы (разрядка) активная масса отрицательного электрода превращается в сульфат цинка и отдает в электрическую цепь два электрона, активная масса положительного электрода также преобразуется в сульфат цинка, и принимает из электрической цепи два электрона.

Для преобразования в сульфат цинка, как положительного, так и отрицательного электрода, тратится серная кислота — уменьшается массовая доля электролита. При зарядке, все наоборот, а также идет образование серной кислоты и увеличивается массовая доля электролита.

Аккумуляторные батареи делятся на четыре типа: обслуживаемые, малообслуживаемые, гибридные и необслуживаемые (как выбрать аккумулятор для авто). Обсудим каждую по отдельности:

Обслуживаемые – найти такие трудно, но возможно. По сравнению с другими у них очень много недостатков и мало плюсов, а именно: довольно-таки дорогая стоимость, эбонитовый корпус (очень хрупкий), сверху они заливаются мастикой, которая из-за перепадов температуры и загрязнения теряет свои изоляционные свойства (аккумулятор самопроизвольно разряжается, и очень быстро). Из плюсов можно отметить возможность замены блока пластин. Из минусов — с мастики надо регулярно сдувать (убирать) грязь и часто надо доливать воду, примерно каждые 5-7 тыс.км.

Малообслуживаемые – представлены очень широко, цены на них варьируются, от очень дешевых до дорогих, корпус пластиковый и очень надежный, воду надо заливать примерно каждые 20-30 тыс.км.

Гибридные – относятся к малообслуживаемым, за некоторыми но: решетки положительных и отрицательных электродов состоят из разных сплавов, таким образом «гибридные» аккумуляторы сочетают в себе положительные свойства двух технологий, а именно: высокие пусковые токи, низкий расход воды и «выносливость». Найти такие трудно, да и стоимость высоковата.

Необслуживаемые – расход воды у таких аккумуляторов так мал, что крышек для залива воды уже нет, обслуживания не требуется никакого. Но есть несколько недостатков: надо проверять натяжение ремня генератора, исправность самого генератора, регулятора напряжения и отсутствие утечек тока в системе электрооборудования. Цена на них, как на качественные малообслуживаемые, и если Вы уверены в своем автомобиле – это идеальный вариант.

Заряжать батарею начинают летом – если разрядка составляет 50%, зимой – 25%. Если зимой плотность электролита упала до 1,20 г/см3, то электролит будет замерзать примерно при -20С.

Устройство и принцип работы аккумулятора

Для того, чтобы разобраться, как работает аккумулятор, необходимо знать устройство акб, что внутри аккумулятора обеспечивает работу прибора. Основной принцип работы аккумулятора заключается в разности потенциалов при погружении двух пластин в электролит. В 12-ти вольтовой батарее объединены шесть аккумуляторов, каждый из которых вырабатывает 2 вольта. Все они объединены совместным корпусом, который образует единое целое конструкции.

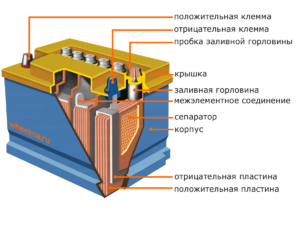

Аккумулятор в разрезе

При работе этой конструкции, пластинки из-за действия серной кислоты выделяют сульфат свинца, в результате чего образуется электрический ток. Также выделяется вода, и поэтому концентрация электролита становится менее плотной. Во время зарядки АКБ процесс осуществляется в обратном порядке, свинец снова обретает металлическую форму, электролит становится более концентрированным. Принцип работы аккумулятора основан на методе двойной сульфатации, который позволяет полностью восстанавливать первоначальные свойства батареи. Срок службы аккумулятора зависит от качества используемых материалов, из чего состоит акб.

Основные технические характеристики аккумуляторов

Номинальная емкость аккумулятора

Номинальная емкость элемента – способность накапливать и отдавать электроэнергию постоянного тока, определяет время автономной работы ИБП. Емкость электрического аккумулятора показывает время питания подключенной к нему нагрузки.

Емкость всегда указывается на корпусе АКБ, а также на упаковке, ведь именно по этому критерию большинство пользователей выбирают нужную модель.

Пусковой ток

Величину, характеризующую параметр тока, протекающего в стартере автомобиля в момент пуска силового узла, принято считать пусковым током. Пусковой ток или стартерный возникает в момент, когда в замке зажигания поворачивается ключ и начинает проворачиваться стартер. Единица измерения величины – Ампер. Он же ток холодной прокрутки является показателем, как аккумулятор поведет себя в морозную погоду и сможет запустить двигатель при минусовых показателях. Определяется мощностью тока, которую батарея может выдать в течение первых 30 секунд при температуре -18°С. При высоких показателях пускового тока увеличиваются шансы завести машину при минусовой температуре.

Полярность

Порядок расположения на крышке аккумулятора присоединительных клемм, которые являются токовыводящими соединительными элементами, называется полярностью. Полюса всего два – положительный и отрицательный, вариантов расположения – прямое и обратное.

Прямая полярность – отечественная разработка. Чтобы ее определить, нужно повернуть аккумулятор таким образом, чтобы этикетка была перед глазами. При расположении плюсовой клеммы слева, а минусовой справа, можно утверждать, что акб с прямой полярностью. На иномарках устанавливаются аккумуляторные батареи обратной полярности.

Прямая, обратная полярность

Исполнение корпуса

Корпус большинства аккумуляторов состоит из ударопрочного полипропилена, который характеризуется как материал легкий, не вступающий в химическую реакцию с агрессивным электролитом АКБ. Полипропилен довольно стоек к перепадам температур, возникающих под капотом автомобиля, нагрев может достигать до +60 ̊С, а при морозах до -30°С. Корпус большинства АКБ состоит из ручки для переноса, пробок, индикатора заряда, клемм для подключения к электросети. Вес АКБ емкостью 55Ач около 16,5 кг. Традиционно появились американский, европейский, азиатский и российский типы корпусов.

Европейские корпусы и американские имеют идентичные габариты. Например, у батарей емкостью 60 Ач общая высота от 17,5 до 19 сантиметров. У азиатских этот показатель немного выше, до 22 сантиметров за счет верхнего расположения электродов

Именно поэтому важно корректно анализировать возможности посадочного места под капотом, чтобы надежно закрепить АКБ прижимной планкой и избежать замыкания при случайном касании токоотводами металлических частей кузова

У АКБ с европейским типом корпуса клеммы находятся в углублении, их верхний край не выступает над плоскостью крышки. Иногда клеммы дополнительно защищены от внешнего воздействия специальными крышечками. Азиатский тип корпуса – это коробка, на которой клеммы расположились на верхней крышке, верхний край клемм является самой высокой точкой аккумулятора. Какую клемму снимать с аккумулятора первой читайте здесь.

Российский стандарт акб

Обозначение	Описание букв
А	АКБ имеет общую крышку для всего корпуса
З	Корпус батареи залит и она является полностью заряженной изначально
Э	Корпус-моноблок АКБ выполнен из эбонита
Т	Корпус-моноблок АБК выполнен из термопластика
М	В корпусе использованы сепараторы типа минпласта из ПВХ
П	В конструкции использованы полиэтиленовые сепараторы-конверты

Европейские корпусы и американские имеют идентичные габариты

Тип и размер клемм

Распространены аккумуляторы с клеммами трех разных стандартов: тип Euro – Type 1, и Asia –Type 3, «под болт» – американский стандарт. В типе Euro плюсовая клемма имеет диаметр 19,5 мм, минусовая клемма – 17,9 мм. В типе Asia клемма плюс имеет диаметр 12,7 мм, клемма минусовая – 11,1 мм. Клеммы «под болт» находятся на боковой стенке аккумулятора и сверху. Болт, соединённый с проводом, продевается в отверстие клеммы и фиксируется гайкой.

Американский стандарт

История развития АКБ

Когда-то для запуска двигателя, необходимо было с усилиями крутить стартерный рычаг. Это очень изнурительное занятие. У современных автомобилей данную проблему решает автоаккумулятор. Отметим, что принцип работы автомобильного аккумулятора был описан больше 1,5 веков назад и на сегодняшний день он не изменился.

АКБ в системе автомобиля

Аккумуляторы «свинцового» типа имеют высочайшую надёжность, отличное качество в паре с доступной стоимостью, а также подлежат утилизации. Благодаря этому они востребованы, а процесс их развития активно движется вперед.

В последнее время возрастающей популярностью начинают пользоваться транспортные средства, имеющие электрический гибридный привод, а также электромобили. Доступны и постоянно модернизируются АКБ закрытого исполнения. Данные аккумуляторы не предполагают специального обслуживания, поскольку вещество, заливаемое внутрь (дистиллированная вода) почти не подлежит разложению. Предпринимались попытки заменить АКБ пневматическим оборудованием, обеспечивающим запуск силового агрегата, и особыми накопителями конденсаторного типа. Но все они не привели к желаемому результату.

Устройство АКБ

Как устроен автомобильный аккумулятор, можно узнать ниже.

Основные компоненты

Большинство современных легковых машин оснащено свинцово-кислотными устройствами на основе жидкого электролита. Они постоянно обновляются и совершенствуются, а также видоизменяются.

Конструкция аккумуляторной батареи состоит из следующих деталей:

• клеммы;
• выходное отверстие;
• крышка;
• шина;
• корпус;
• сепаратор;
• электроды.

Схема работы аккумулятора

Для соединения клемм используются перемычки для аккумуляторных батарей. Они позволяют соединить несколько аккумуляторов в группу или . Разнозаряженные электроды находятся в одном корпусе и погружены в электролит. Электролит, в который помещаются электроды, готовится из раствора воды и серной кислоты.

Качество этих компонентов имеет большое влияние на продолжительность существования аккумулятора. Электрод имеет вид решетки, которая отводит ток. Она изготавливается из свинцового сплава, в состав которого входят вещества, защищающие металл от разложения. Качество сплава и даже размер решетки – все влияет на работу батареи.

Сепаратор играет роль щита между двумя электродами, имеющими разный заряд. Каждый электрод помещен в сепаратор для защиты от замыкания. Он должен иметь две функции: изолировать электроды друг от друга, но в то же время давать доступ ионам электролита к электродам.

В устройствах, которые изобретены сейчас, электроды составлены из сплава свинца и калия. Благодаря этому саморазряд батареи снижается еще ниже, а также снижается потребление воды. В составе также должен находиться выключатель аккумуляторной батареи, он служит для того, чтобы функции батареи отключались при длительном бездействии машины. Хороший выключатель аккумуляторной батареи должен иметь маленькое сопротивление.

Гелевая батарея фирмы Delta

Особенности конструкции разных видов АКБ

Аккумуляторные батареи могут быть различными:

1. WET аккумулятор с жидким электролитом. Есть несколько разновидностей: электроды — состоят из сплава свинца с сурьмой, где названного элемента содержится до 6 %; необслуживаемые кальциевые, где в сплаве содержится кальций; смешанный – гибрид. В нем содержатся и кальций, и сурьма.
2. AGM аккумулятор, состоящий из стекловолокна, прилегающего к свинцовым пластинам.
3. GEL – в этой батарее электролиты находятся в газообразном виде, который возникает благодаря добавлению в конструкцию кислоту оксида кремния. Данный вид батареи очень редко, практически не применяется в легковых автомобилях, но его можно встретить в трейлерах, мотоциклах и скутерах, а также водных мотоциклах и прочей подобной технике.

Популярность аккумуляторных батарей из стекловолокна повышается благодаря машинам с системой рекуперации энергии торможения и систематикой старт-стоп. В зависимости от этого повышаются и требования.

WET аккумулятор с жидким электролитом

Теперь для автомобильного аккумулятора необходимо иметь:

• ток прокрутки еще мощнее;
• повышенную устойчивость к саморазряду;
• более длительный срок эксплуатации.

Аккумуляторы этого типа пользуются популярностью у водителей машин со множеством электронной техники на борту. На рынках автомобилистов можно встретить аккумуляторы типа EFB, которые в некотором роде схожи с WET батареями. Они находятся на границе между WET и AGM и отличаются тем, что в батареях этого типа залит жидкий кислотный электролит, а электроды покрыты тончайшим микроволокном. Благодаря этому батарея гарантирует большую аккумуляцию энергии в автомобиле, больше держит заряд и имеет мощный токоотвод.

Батареи EFB часто используются в машинах на основе старт-стоп систем. Однако они не настолько популярны, как аккумуляторы WET, так как при покупке придется расщедриться.

При покупке устройства необходимо будет рассчитывать на то, что он будет выделять газы при зарядке. Конечно, современные устройства содержат специальный корпус, который помогает отвести газы. Элементы, которые выделяются при заряде аккумулятора, связаны с выделением воды, а иногда выделяются в атмосферу, если заряд устройства превышает допустимый уровень.

Существуют аккумуляторы с пламегасителем. Это устройство предназначено для того, чтобы внутри аккумулятора погасить пламя, если газы внезапно загорятся. Ниже можно узнать принцип работы аккумулятора.

AGM аккумуляторная батарея

Технические (рабочие) характеристики автомобильных аккумуляторов

У АКБ для автомобиля довольно много рабочих параметров, которые важны при выборе батареи. Ошибешься хоть в одном из них – и аккумулятор нельзя будет использовать. Основные характеристики.

• Емкость, Ач (ампер*час).
• Пусковой ток, А (ампер).
• Полярность.
• Исполнение корпуса.
• Тип клемм.
• Тип крепления.

Номинальная емкость аккумулятора

Емкостью батареи называют количество электроэнергии, которую аккумулятор может отдавать в течение определенного времени. Измеряется в Ач (ампер в час). Это один из основных параметров не только автомобильного, а вообще любого аккумулятора. Чем выше этот показатель, тем дольше батарея сможет поддерживать работу электроприборов автомобиля во время стоянки.

Для обычного легкового автомобиля с двигателем до 2 л. обычно нужна батарея 60 Ач, и чем больше оборудования в машине, тем более емким должен быть аккумулятор. При выборе лучше ориентироваться на рекомендации автопроизводителя, и если хочется взять АКБ с большей емкостью, то превышать рекомендуемую не более, чем на 5 Ач.

Пусковой ток

Он же ток холодной прокрутки – показатель того, как аккумулятор справится с самой сложной задачей: запуском двигателя на морозе. Определяется мощностью тока, которую батарея может выдать в течение первых 30 секунд при температуре «-18» градусов. Чем выше этот показатель, тем больше шансов завести свою машину зимним утром.

Например, для запуска бензинового двигателя понадобится минимум 255А, для дизельного – не менее 300А. Именно за увеличение мощности пускового тока сражаются конструкторы аккумуляторов, и именно за более высокую пусковую мощность автолюбители ценят AGM аккумуляторы. Можно даже сказать, что чем выше пусковой ток батареи – тем выше ее качество вообще.

Полярность

Полярность называют расположение клемм на корпусе аккумулятора. Это важная характеристика, поскольку неправильно выбранный АКБ просто невозможно будет подключить.

Чтобы определить полярность, нужно поставить аккумулятор так, чтобы нормально читались надписи на крышке («лицом» к себе), и посмотреть, с какой стороны находится плюсовая клемма.

• Плюсовая клемма справа – полярность обратная, она же европейская, она же маркируется как «R» или «0».
• Плюсовая клемма слева – полярность прямая, она же российская, она же «L» или «1».

Исполнение корпуса

Конструкторы, создавая автомобили, разрабатывали и все комплектующие к ним. В итоге традиционно появились два типа корпусов аккумуляторов: европейский и азиатский.

1. У АКБ с европейским типом корпуса клеммы находятся в углублении, так что их верхний край не выступает над плоскостью крышки. Иногда клеммы даже прикрыты специальными крышечками, так что дополнительно защищены от внешних факторов.
2. Азиатский тип корпуса – это коробка, у которой клеммы «растут» из верхней крышки. То есть, именно верхний край клемм является самой высокой точкой аккумулятора.

Тип и размер клемм

Еще одна характеристика, с которой нужно свериться при выборе аккумулятора – толщина клемм для подключения. Они бывают двух типов: стандартные и тонкие.

1. Стандартные клеммы, они же европейские, более толстые: плюсовая 19,5 мм, минусовая 17,9 мм в диаметре;
2. Тонкие клеммы, они же азиатские: плюсовая 12,7 мм, минусовая 11,1 мм в диаметре.

В обоих стандартах плюсовая клемма всегда толще, чтобы не перепутать полярность подключения.

Тип крепления

И, наконец, днищевое крепление, оно же «юбка» аккумулятора – это планки с отверстиями под крепеж, расположенные в нижней части корпуса.

Каким бы тяжелым ни был аккумулятор, крепить его надо. Поэтому тип крепления важен при выборе, ведь он влияет на общие габариты корпуса. Существует 3 типа крепления.

1. Верхнее крепление специальной прижимной скобой, без фиксации за днище, маркируется В00.
2. Крепление по двум сторонам, когда ланки есть только на широких сторонах корпуса, а на торцевых отсутствует, маркируется В01.
3. Крепление по периметру, когда «юбка» идет по всем четырем сторонам, маркируется В13.

Рейтинг ТОП аккумуляторов

Много брендов, много советов, трудный выбор – с такими проблемами сталкиваются покупатели. Предлагаем небольшой, наш, субъективный рейтинг торговых марок АКБ.

1. Первое место по уровню качества и долговечности по праву занимают ОЕМ аккумуляторы. ОЕМ – это аналог детали, которая была установлена с завода. Конечно, за аккумулятор, на котором гордо красуется логотип Mercedes или Honda, придется выложить намного больше, чем за любой другой бренд, но результат того стоит. Самые популярные на рынке бренды аккумуляторов – Varta и Bosch. Они заслужили репутацию надежных безотказных батарей, добросовестно отрабатывающих каждую вложенную копейку.
2. Среди любителей заплатить поменьше, а получить побольше особо ценится бренд Topla. Это, конечно, не Бош, но вполне может порадовать долгой службой.
3. А замыкают наш хит-парад бюджетные бренды Sada, Styer, Bi-Power и Ista. Они хоть и не дорогие, но вполне способны порадовать стабильной работой. Можно вспомнить о них, когда аккумулятор нужен срочно, а денег мало.

ПИ или ИБП?

В наши дни компьютерный импульсный блок питания (ИБП) может оказаться доступнее трансформатора на железе; вдруг он просто в хламе валяется. ИБП часто переделывают в лабораторные БП, но, вообще говоря, это плохой вариант. Выходное напряжение по каналу +12 В удается задрать максимум до 16-17 В, чего для конструкторско-исследовательских целей маловато. А уровень импульсных помех на выходе тогда, мягко говоря, великоват. Как налаживать УМЗЧ с собственными шумами в –66 дБ (что еще очень скромненько), если по питанию «шерсти прет» на –44 дБ или хуже того? Но вот зарядка для аккумулятора автомобиля на 60 А/ч из ИБП получается отличная, и отдельную защиту городить не надо, все уже есть. Переделывают ИБП в авто ЗУ в целом след. образом:

1. Удаляют выходные провода кроме желтых (+12 В), черных (общий, масса, GND) и зеленого провода логического включения PC ON;
2. Провод PC ON закорачивают на массу (соединяют с любым из черных);
3. Ставят механический выключатель сети, если нет штатного сзади;
4. По схеме или руководствуясь собственным опытом, ищут в обвязке стабилизатора +12 В резистор в цепи обратной связи Rcs;
5. Заменяют его потенциометром на 10 кОм Rн;
6. Вращая движок Rн, устанавливают в канале +12 В напряжение +14,4 В;
7. Замеряют полученное значение Rн и вместо Rcs впаивают постоянный резистор ближайшего номинала из стандартного ряда, допуск на разброс до 2%;
8. По возможности встраивают в ИБП универсальный указатель напряжения и тока (см. далее) для контроля заряда, питание его – от цепи заряда или +5 В (красный провод);
9. Сводят желтые и черные провода в отдельные жгуты, надежно присоединяют к ним токовые шланги с зажимами для подключения к АКБ – зарядка готова!

Типы соединения аккумуляторов

Отдельные аккумулирующие элементы позволяют получать малые напряжение и силу тока. Например, чаще всего значение напряжения будет находиться в пределах 1−2 вольта. Для работы большинства устройств таких значений явно недостаточно. Чтобы повысить получаемое напряжение или силу тока, нужно устроить соединение аккумуляторов в батарею. Нужно подробнее остановиться на описании этих способов.

Параллельное соединение

Для соединения аккумулирующих элементов в батарею или нескольких АКБ требуется соединять их положительные клеммы с положительными, а отрицательные с отрицательными. К нагрузке присоединяются соединённые выводы всех элементов. При таком способе соединения напряжение в цепи будет таким же, как у каждой батареи по отдельности (если использовать батареи с одинаковым напряжением). А ёмкость станет равна сумме ёмкостей всех входящих в батарею элементов. Соответственно, вырастет и сила тока, которую такое устройство будет способно давать за определённый период до полной разрядки.

Рекомендуем: Предохранители skoda octavia a5 и реле с описанием назначения

Последовательный способ

При использовании последовательного способа соединения АКБ следует связывать разнополярные контакты. Положительную клемму одного устройства соединяют с отрицательной клеммой другого, а электрическая схема подключается к свободным контактам первой и последней батарей. Итоговое выходное напряжение при применении такого вида соединения будет равняться сумме выходных напряжений всех задействованных источников электрического тока. Например, чтобы получить АКБ с выходным напряжением двенадцать вольт, следует соединить последовательно четыре источника с напряжением три вольта или десяток аккумуляторов с выходным напряжением 1,2 вольта. Общая ёмкость собранных при помощи последовательного соединения АКБ будет равна ёмкости каждого аккумулятора по отдельности, то есть не изменится.

Устройство аккумулятора

Корпус АКБ объединяет в себе шесть аккумуляторов, каждый из них чередует отрицательные и положительные электроды, покрытые активной массой и имеющие решетчатую структуру. За счет наличия пластмассового сепаратора обеспечивается изоляция пластин разной полярности. Для изготовления корпуса устройства берется пропилен, который не проводит ток и устойчив к воздействию кислоты.

Для выгона электродов применяется свинцово-кальциевый сплав, за счет этого получилось добиться низкого уровня саморазряда — при правильной эксплуатации устройства батарея потеряет только половину емкости за полтора года. Помимо этого, современные АКБ расходуют воду в минимальном количестве -1 г/Ач. С целью улучшения уровня устойчивости электродов к процессу появления коррозии сплав может быть разбавлен частицами олова или серебра.

https://youtube.com/watch?v=aEaIJt-53Lw

Электроды находятся в растворе, состоящем из серной кислоты, называется он электролитом. Эта жидкость имеет уровень плотности, по которому можно определить заряд АКБ — низкий показатель плотности может свидетельствовать о плохом заряде.

Принцип работы аккумуляторной батареи автомобиля

В основе принципа работы АКБ лежит преобразование химической энергии в электрическую. Электроды взаимодействуют с электролитом, образуя в результате воду и сульфат свинца. Необходимо отметить, что в случае такого взаимодействия постепенно уменьшается плотность электролита и, соответственно, мощность аккумулятора. Стоит отметить, что температура воздуха влияет на режим работы устройства: ее увеличение влияет на некоторое увеличение мощности батареи. Однако вместе с такими изменениями может увеличиться коррозия электродов и саморазряд. Если на улице минусовая температура воздуха, то можно прослеживать уменьшение разрядной емкости, уменьшение электролита и замедление химических процессов. Поэтому автомобилисты рекомендуют снимать АКБ во время длительной стоянки машины в условиях зимы.

Устройство и принцип работы аккумуляторной батареи

Виды АКБ. В наше время можно приобрести различные аккумуляторные батареи, которые отличаются между собой двумя признаками:

• принципом действия;
• конструкцией.

По химическому составу активного вещества АКБ бывают следующих видов:

• серебряно-цинковые;
• никель-кадмиевые;
• свинцово-кислотные;
• щелочные железо-никелевые аккумуляторы.

Все эти виды АКБ имеют разную степень использования. Так, например, популярными можно считать накопительные устройства, которые имеют свинцово-кислотные наполнители (автомобильные варианты аккумулятора). Устройства, использующие химическое взаимодействие железа и никеля, используются реже. Серебряно-цинковые аккумуляторы практически не используются. Это можно объяснить тем, что стоимость их довольно велика, а время использования незначительное. Различные аккумуляторы имеют разный принцип работы, время эксплуатации, емкость. Важным параметром любой АКБ считается емкость. От такого показателя зависит потребление и отдача энергии. На аккумуляторах, которые предназначены для автомобилей, можно увидеть маркировку, которая указывает на емкость устройства. Она может быть представлена таким образом: 55, 60, 75 Ам*ч. Для телефонных батарей характерна такая емкость – 2000, 1500, 1000, 700 mAh (тысячные доли Ампера). Выбор аккумуляторной батареи необходимо осуществлять, исходя из потребляемого заряда или предполагаемой нагрузки устройства. При неправильном или длительном использовании АБК емкость может уменьшаться. Очень часто это прослеживается при длительном использовании аккумуляторной батареи в легковом автомобиле или же при неполной зарядке батареи, если речь идет про мобильный телефон.

Аккумуляторы будущего

Как уже упоминалось выше современные батареи по принципу действия точно такие же, как те, что были разработаны в середине 19-го века.

Однако технологии не стоят на месте и, судя по всему, в самое ближайшее время для двигателей внутреннего сгорания (ДВС) появятся АКБ, созданные на новых принципах. Далее они будут бегло перечислены.

Гелевые аккумуляторы

Об этих батареях достаточно подробно было рассказано выше. Эти батареи уже продаются, и их любой может купить.

Гелевая АКБ

Литий-ионные аккумуляторы

Эти батареи широко известны по мобильным телефонам и иным гаджетам. Однако, сегодня, существуют разработки и для автомобилей. Но, не смотря на все свои достоинства, в автотехнике данный вид АКБ не прижился из-за ряда принципиальных недостатков.

• Во-первых, они резко теряют свою мощность из-за низкой температуры.
• Во-вторых, для зарядки таких батарей требуется строгое соответствие зарядному току, что требует переделки электронной части генераторов.
• Ну и самое главное, данные АКБ имеют стоимость в 15 раз дороже обычного кислотного аккумулятора.

Литий-ионная АКБ, чешской компании Варта

Графен-полимерные аккумуляторы

Это, пожалуй, самые перспективные батареи для использования, как в автомобилях, оснащённых ДВС, так и электрической силовой установкой. В производстве этих АКБ использованы нанотехнологии.

Эти аккумуляторы имеют поистине чудесные свойства. Они имеют ёмкость, практически в три раза больше литий-ионных и при этом на много меньшую стоимость, так как в их производстве не используется дорогостоящий литий. Кроме этого они не теряют своих свойств под действием низких температур.

Опытная графен-полимерная АКБ

Резюме: Выше перечислены только три самых раскрученных или правильней будет сказать, распиаренные технологии.

В мире ведутся работы над батареями, известно что в разработке более тридцати новых схем. Не исключено, что среди этих ещё испытывающихся аккумуляторов могут оказаться некоторые с ещё более интересными свойствами. Как говорится поживем — увидим.
