Самостоятельная установка противотуманных фар лада гранта

Что понадобится для установки противотуманных фар?

Для самостоятельной установки противотуманных фар требуется минимальный набор инструмента. Владелец автомобиля должен обладать знаниями и навыками работы с электропроводкой, поскольку от правильности монтажа зависит безопасность эксплуатации автомобиля в целом.

• цветная электрическая схема автомобиля;
• кусачки или бокорезы;
• нож для очистки проводов;
• клещи для обжимки клемм (клеммник);
• паяльник.

Набор материалов, необходимых для монтажа:

• комплект противотуманных фар подходящих для установки в штатные отверстия в бампере или универсальных, которые монтируются на поверхности бампера;
• многожильный медный провод с сечением 1,5-2 мм² с изоляцией, способной работать при низких температурах и устойчивой к воздействию паров бензина и масла;
• реле для включения (обычно используются стандартные реле включения фар от переднеприводных моделей ВАЗ);
• выносной корпус для установки ножевого предохранителя;
• ножевой предохранитель на 30 А;
• клавиша управления, подходящая под дизайн салона (желательно с лампой подсветки);
• разъемы и клеммы для соединения проводов с элементами цепи;
• термоусадочная трубка подходящего диаметра;
• изолента на полиэтиленовой или матерчатой основе;
• пластиковые стяжки;
• автомобильный гофрорукав для прокладки провода.

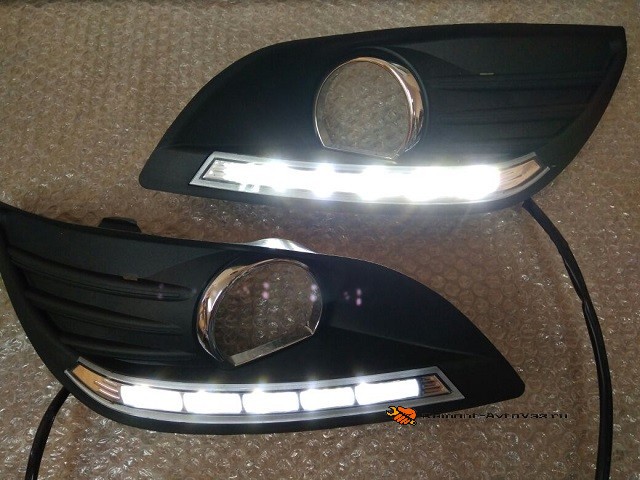

Набор противотуманных фар для Форд Фокус 3

Лада Гранта Лифтбек Дельфин › Бортжурнал › Установка птф

Добрый день дорогой читатель)

В этой записи я расскажу как ставил противотуманные фары на свою гранту комплектации норма.

Работа растянулась на 2 дня по нескольку часов в день, можно было и за день все сделать, но так получилось)

Итак, я начал снаружи. Скинул бампер, выдавил из него заводские заглушки и установил очки. После чего прикрутил туманки и принялся за протяжку проводки.

Гараж не особо большой, фоткать было не очень удобно.

Проводку я кинул спереди, где стоит датчик наружной температуры, массу подключил на штатные места под фарой. Гофру с плюсовымм проводами провел в салон через резиновую заглушку гидрокорректора, и на всякий случай замазал этот стык герметиком.

Второй этап это работа в салоне.

Заодно поменял перегоревшую лампочку на подсветке прикуривателя (тот еще геморрой).Собравшись с мыслями и почитав немного информации на Д2, принялся за подключение кнопки. Подсветку подключил к кнопке обогрева (белый и черный провод), а питание (красный провод) подключил к переключателю скоростей вентилятора печки (синий провод, питание на него подается после зажигания).

Далее переключился на блок предохранителей. Там нужно было подключить реле. Но чтоб добраться до проводов в самом блоке, пришлось попотеть. Блок с торца, со стороны рулевой колонки, держит саморез и чтобы его выкрутить нужно изощрится. Разобрал кожух рулевой колонки, открутил 2 гайки на 13 которые крепят эту колонку к балке, и дальше уже простой отверткой выкрутил этот саморез. После чего нужно сдвинуть блок с места и аккуратно развернуть его.

После того как провода для предохранителей заняли свое место, разворачиваем блок обратно и видем 2 толстых провода розовый и синий. Это 2 силовых провода, от одного из них надо запитать реле. Розовый постоянный плюс, синий плюс после зажигания, я подключился к синему.

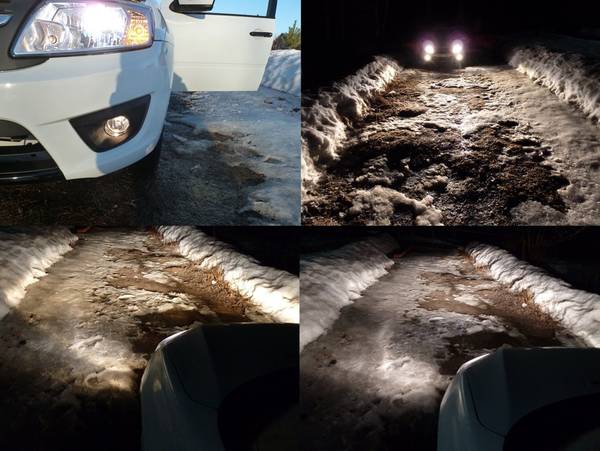

И вот в таком черновом варианте начал тестить туманки. В первую очередь без включения зажигания нажал на кнопку туманок и…ничего не произошло)). Уже стало немного легче, далее включил зажигание и запустил двигатель, мотор заработал и я вздохнул с облегчением, значит нигде не накосячил)). Далее еще раз нажал на кнопку птф, щелкнула релюшка и туманки засветились, а вместе с ними и я от счастья). Потом в качестве проверки потыкал все кнопочки и рычажки, все работает, моргает, светится. И после этого приступил к сборке салона.

Больше фоток делать не стал, начался дождь. Вообщем своей работой доволен, перед сборкой на включенных туманках проверил провода, ничего не греется. После этого весь день катался на туманках, полет нормальный). Вообщем еще один плюсик к комфорту).

Пока на этом все. Всем добра!

Подключение

Ниже представлена универсальная схема подключения ПТФ с использованием дополнительной кнопки. В комплекте ПТФ есть все необходимое для установки и подключения. В некоторых случаях может потребоваться удлинить провода (сечение не менее 0,75 кв.мм), будьте к этому готовы.

Проводку под капотом рекомендуется спрятать в гофру (кембрик). Провода из моторного отсека в салон прокладываем через штатные отверстия в моторном щите (отверстие над педалями). Реле удобней всего расположить внутри панели, за модулем управления светом (МУС). Плюс для коммутации ПТФ берем от аккумулятора или в монтажном блоке (чаще всего это толстый розовый провод). Другие полезные контакты можно найти в таблице из статьи по установке сигнализации. Кнопку устанавливаем в любое удобное для вас место.

С завода управление ПТФ осуществляется через модуль управления светом, схема:

Процесс установки и подключения ПТФ на Lada Granta FL показан на видео:

Источник

Пошаговый процесс подготовки, установки противотуманок

В автомагазине приобретаем: ПТФ, гофру (не менее 3.0м), переходники – адаптеры для ПТФ со штатной проводкой.

• Чтобы снять передний бампер выкручиваем по три самореза с каждой из сторон, четыре пластиковые клипсы, три болта на «10» в нижнем периметре;
• Извлекаем конструкцию вместе с решеткой радиатора;

• Вырезаем проем под противотуманные фары по контуру, он изготовлен заводским путем;
• Для придания гладкости, поверхность обрабатываем бытовым феном;
• Фиксируем фары на три штатных крепления;
• Подключаем переходники на каждую из ламп, так как штатная колодка с проводами короткая, ее длины недостаточно;
• Надеваем передний бампер, привинчиваем его болтами, пластиковыми клипсами.

Схема подключения противотуманных фар Лада Гранта лифтбек

Моторный отсек

• От правой фары ПТФ прокладываем дополнительный провод к левой. Спаиваем, выводим в моторный отсек для подключения к реле.
• Массу фиксируем на кузов в месте крепления бампера, можно под номерным знаком, по центру.
• Не забываем всю электрическую проводку укладывать в гофре из огнеупорного материала.

Салон автомобиля Лада Гранта лифтбек

• Гофрорукав прокладываем посредством отверстия в уплотнителе гидрокорректора.
• Подключение лучше всего зацикливать на замке зажигания. То есть, при выключении будут гаснуть фары автоматически.
• Открываем крышку вещевого ящика, отжимаем боковые упоры, извлекаем крышку.
• Протягиваем руку в полость, аккуратно выдавливаем блок из двух кнопок управления обогревом стекла и ПТФ.
• Запитываем минус от кнопки обогревателя. Плюс брать не станем, так как будут активироваться одновременно.
• Заводим плюсовой кабель, устанавливаем блок вновь.
• Подключаемся к плюсу от блока включения зажигания (синий провод), он расположен под рулевым колесом.
• В завершение запитываем реле — регулятор: масса — провод с кнопки — конец на ПТФ — плюс на зажигание.

В каждой конкретной комплектации цветовая гамма проводом может отличаться. Детально прочтите схему в инструкции по эксплуатации. Классические цвета: красный, желтые, синий, коричневый. Если не хотите проводить запитку через замок зажигания, схема подключения упрощается на одну процедуру меньше.

Что нужно иметь под рукой

Для выполнения работ вооружимся следующими предметами:

1. ключами на 8 и 10;
2. отвертками плоскими и крестообразными;
3. ключом на 6 граней, регулирующим распространение света;
4. изолентой, кусачками, плоскогубцами (возможно, паяльником);
5. стяжками для крепления проводки и куском прочной проволоки из стали;
6. собственно, фарами;
7. самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.

Кнопка, реле и провода с разъемами Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.

Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.

Детали для установки в передний бампер

Последовательность выполнения работ

Итак, ниже представлена подробная инструкция, воспользовавшись которой вы можете без труда оснастить свою любимицу противотуманками:

• как и в ряде других электроработ, наши действия начинаются с отключения питания от АКБ (клемма «минус»);
• теперь можно приступать к демонтажу бампера. Нам необходимо выкрутить винты и снять черные пластиковые решетки. Возможно, потребуется снятие номерного знака;

Начинаем работу по установке ПТФ

• решетки и бампер крепятся саморезами и винтами – вы сможете их нащупать руками, даже без ямы. Когда снимете бампер, то увидите, что места крепления обозначены стрелками. Это позволит в будущем выполнять такие работы гораздо быстрее;
• колесные арки дополнительно удерживают бампер 3-мя саморезами – не забудьте выкрутить их также;
• теперь можно бережно начинать выводить из-под арок боковины бампера, используя раскачивающие движения, и снимаем его целиком. Заглушки отгибайте при помощи плоской отвертки;
• сами противотуманки крепятся на тройку саморезов каждая;
• теперь нам нужно дотянуть проводку в салон (как показывает видео в этой статье). Многие рекомендуют в этом месте снять водительское колесо и арочную защиту;
• там, где располагается сцепления педаль, обнаружим то место, где провода собраны в жгутик и толкаем наружу уплотнитель;
• теперь можно протягивать проводку с применением жесткой стальной проволоки. Суть состоит в том, чтобы затянуть проводку из салона в пространство под капотом. Можно сразу предусмотреть проводку для подключения светодиодных габаритных огней, , сигнализации, дистанционного открытия капота и всего прочего, что еще не установлено;

ПТФ в сборе

вместе с фабричными будут проходить наши новые колодки проводов, после чего их можно стянуть вместе пластиковыми стяжками по типу хомутов. Если есть потребность, в этом может помочь схема подключения противотуманных фар на Калине;

Собираем фару полностью

Продолжаем наш алгоритм установки ПТФ:

• сохраняем требуемую длину для противотуманок и начинаем прикручивать к болтам отрицательные клеммы. Можно использовать для этого любые болты, располагаемые на металлических частях кузова, кроме болтов крепления картера двигателя, поскольку через них отсутствует нормальный контакт между защитой и кузовом машины;
• под решеткой радиатора удобнее будет протянуть провод к правой фаре;

Присоединение проводов

• в случае необходимости удлинения проводов делайте скрутку, а лучше даже пропаяйте это место и заизолируйте;
• мощность, которую потребляют противотуманки, требует подключения через реле, которое управляется кнопкой (см. фото);
• возьмите питание от розового проводка, что ведет к блоку предохранителей (реле К7). Оно предназначено для включения дальнего освещения, а напряжение на нем появляется только при включенном зажигании;

• используем предохранитель на 15 Ампер;
• контакты от реле посредством проводов с сечением не меньше 0,75 мм подключаются к проводам противотуманных фар и к реле;
• после выполнения всех подключений необходимо проверить как мы собрали наш комплект и есть ли питание в цепи. Для этого подсоединим массу автомобиля и проверим, как светят фары при включении от кнопки;

Бампер с установленной фарой

осталось в обратном порядке собрать бампер, наблюдая при этом, чтобы не произошло нигде защемления проводов. Цена и степень сложности такого ремонта будут под силу любому владельцу Калины. Для того, чтобы произвести регулировку света фары, снизу есть доступ к регулировочному винту.

Пошаговая инструкция по установке задней противотуманной фары

Многие автовладельцы Lada Granta Liftback удивлены, услышав о подобном, но это факт. Конечно, речь идет не о ПТФ в ее классическом виде, а о лазерном стоп-сигнале. Он устанавливается в задней части автомобиля, информирует сзади едущего водителя о транспортном средстве. Так как строго определенного места монтажа нет, принято фиксировать в области номерного знака, под нижним контуром бампера, в спойлер. Известны случаи встраивания аксессуара внутрь.

Ярко-красный световой луч информирует сзади едущих водителей, предотвращая аварийные ситуации. Также стоп-сигналом пользуются, когда нужно уведомить водителя о необходимости переключения дальнего света фар. Альтернативный способ использования освещение при сдаче задом, парковке в условиях ограниченной видимости. Максимально эффективная длина луча составляет 25.0 метров. Превышение длины не гарантирует качество освещения.

Запитка напряжения происходит от левого / правого стоп-сигнала. Активация возможна, как нажатием на педаль тормоза, так и отдельно выведенной кнопкой. Решение принимает владелец, основываясь на личных убеждениях. На практике, активация происходит автономной кнопкой, так как при сдаче задом не всегда целесообразно пользоваться штатной педалью тормоза. Категорически запрещается наводить луч лазера в область лобового стекла сзади едущего водителя.

Какие ПТФ ставить на Гранту?

На сегодняшний день в продаже можно найти противотуманки на Лада Гранта в двух вариациях — с плоским стеклом либо сферическим. В данном случае выбор устройств полностью зависит от предпочтений автовладельца. Как пишут наши соотечественники в своих отзывах, сферическое стекло по своей конструкции является более прочным и крепким. Такие выводы автолюбители делают потому, что оно обладает лучшим сопротивлением по отношению к вибрациям, а также ударам камней. В продаже можно найти специальные ПТФ для Гранты Лифтбек, они могут устанавливаться на эту модель авто, но обычно автовладельцы используют противотуманки от Калины (автор видео — Владимир Геннадьевич).

Пошаговая инструкция по установке задней противотуманной фары

Многие автовладельцы Lada Granta Liftback удивлены, услышав о подобном, но это факт. Конечно, речь идет не о ПТФ в ее классическом виде, а о лазерном стоп-сигнале. Он устанавливается в задней части автомобиля, информирует сзади едущего водителя о транспортном средстве. Так как строго определенного места монтажа нет, принято фиксировать в области номерного знака, под нижним контуром бампера, в спойлер. Известны случаи встраивания аксессуара внутрь.

Ярко-красный световой луч информирует сзади едущих водителей, предотвращая аварийные ситуации. Также стоп-сигналом пользуются, когда нужно уведомить водителя о необходимости переключения дальнего света фар. Альтернативный способ использования освещение при сдаче задом, парковке в условиях ограниченной видимости. Максимально эффективная длина луча составляет 25.0 метров. Превышение длины не гарантирует качество освещения.

Запитка напряжения происходит от левого / правого стоп-сигнала. Активация возможна, как нажатием на педаль тормоза, так и отдельно выведенной кнопкой. Решение принимает владелец, основываясь на личных убеждениях. На практике, активация происходит автономной кнопкой, так как при сдаче задом не всегда целесообразно пользоваться штатной педалью тормоза. Категорически запрещается наводить луч лазера в область лобового стекла сзади едущего водителя.

Установка противотуманок на Лада Гранта своими руками

Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера. Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь.

Схема подключения противотуманок

Работу начинаем с обесточивания бортовой системы, сняв минусовую клемму с аккумулятора. После этого снимаем бампер и выясним, есть ли место под штатные противотуманки. Если его нет, вырезаем отверстия по размеру ПТФ, зачищаем кромки и занимаемся проводкой.

1. Провода должны иметь минимально достаточную длину, поэтому прокладка выполняется аккуратно и внимательно. Чтобы провести провода питания от ПТФ в салон к кнопке включения, реле и предохранителям, снимаем левый локер, укладываем на рамке радиатора провода с гофрой с помощью пластиковых хомутов на пистонах.

2. Минус от каждой лампы прикручиваем не на первую попавшуюся шпильку или болт, а на штатное место, с противоположной стороны радиаторной рамки. В этом случае мы будем спокойны за клемму массы, поскольку в этом месте редко бывает вода, окисляться клемма не будет.

3. На задней части подкрылка находим резиновый уплотнитель, вынимаем его и протягиваем сквозь него жгут проводов в салон под монтажный блок.

4. Вставляем клеммы от проводов ПТФ в монтажный блок — правые ПТФ на предохранитель F16 номиналом 10А, левые на предохранитель F17 такого же номинала.

5. В каждом наборе есть двойной провод, который нужно подключить одним концом к контакту реле ПТФ 87, двумя другими — к предохранителям F16 и 17.

6. Теперь прикручиваем массу в салоне. Если не хватает штатного провода, не натягиваем его до состояния струны, а находим новый, обжимаем новую клемму и прикручиваем массу в надежном месте к кузову.
7. Проверяем разводку по монтажному блоку — контакт от ножки 87 подключен двойником, масса от ножки реле 86 прикручена к кузову, силовой провод от замка зажигания установлен на ножке 30 реле.

8. Устанавливаем кнопку включения ПТФ. Ее место — на центральной консоли возле кнопки обогрева заднего стекла. Если мы правильно протянули провода, длины должно хватить. Подсветку и массу берем с кнопки обогрева стекла, 12 Вольт берем от замка зажигания, остальные провода — согласно схеме.

Проверяем работу кнопки и ПТФ, предварительно проверив все соединения и накинув массу на аккумуляторе. Сборку проводим в обратной последовательности. Остается отрегулировать положение противотуманок так, чтобы они не слепили встречных водителей.

Пошаговая инструкция по установке задней противотуманной фары

Многие автовладельцы Lada Granta Liftback удивлены, услышав о подобном, но это факт. Конечно, речь идет не о ПТФ в ее классическом виде, а о лазерном стоп-сигнале. Он устанавливается в задней части автомобиля, информирует сзади едущего водителя о транспортном средстве. Так как строго определенного места монтажа нет, принято фиксировать в области номерного знака, под нижним контуром бампера, в спойлер. Известны случаи встраивания аксессуара внутрь.

Ярко-красный световой луч информирует сзади едущих водителей, предотвращая аварийные ситуации. Также стоп-сигналом пользуются, когда нужно уведомить водителя о необходимости переключения дальнего света фар. Альтернативный способ использования освещение при сдаче задом, парковке в условиях ограниченной видимости. Максимально эффективная длина луча составляет 25.0 метров. Превышение длины не гарантирует качество освещения.

Запитка напряжения происходит от левого / правого стоп-сигнала. Активация возможна, как нажатием на педаль тормоза, так и отдельно выведенной кнопкой. Решение принимает владелец, основываясь на личных убеждениях. На практике, активация происходит автономной кнопкой, так как при сдаче задом не всегда целесообразно пользоваться штатной педалью тормоза. Категорически запрещается наводить луч лазера в область лобового стекла сзади едущего водителя.

Какие противотуманки лучше для Гранты: Киржач или Bosch

В более дорогих комплектациях на Ладу Гранта с завода устанавливают комплект противотуманных фар производства ООО Автосвет, г. Киржач. Судя по отзывам владельцев, работают они неплохо. Есть также набор, произведенный в Тольятти, которым тоже комплектовались заводские автомобили. Его номер по каталогу 2190-3743010 и 2190-3743011.

Средняя цена неплохих отечественніх противотуманок — около 40-50 долларов.

В комплект ПТФ для Гранты входит:

1. Реле противотуманок.
2. Соединительные провода в комплекте с разъемами.
3. Кнопка включения ПТФ.
4. Около трех метров гофры.
5. Противотуманные фары.

По выбору лучших противотуманных фар на Гранту существует масса мнений. Как правило, публика не сильно доверяет недорогим китайским брендам, которых тоже полно на рынке. Им предпочитают ПТФ ООО Автосвет (Киржач) и рязанские Bosch. Есть мнение, что:

• бошевские противотуманки оборудованы более толстыми стеклами, имеют клапана для отвода влаги;
• расстояние от лампы до стекла в рязанских ПТФ больше, поэтому стекло не так нагревается и не раскалывается;
• ПТФ Киржач часто страдают от повреждения стекол, как из-за температурных перепадов, так и из-за механических повреждений.

Противотуманки третьего типа, от комплектации SE в штатное место в бампере многие устанавливать не рекомендуют из-за неважного качества сборки и тонкого стекла. Схема подключения противотуманок

Схема подключения противотуманок

Работу начинаем с обесточивания бортовой системы, сняв минусовую клемму с аккумулятора. После этого снимаем бампер и выясним, есть ли место под штатные противотуманки. Если его нет, вырезаем отверстия по размеру ПТФ, зачищаем кромки и занимаемся проводкой.

1. Провода должны иметь минимально достаточную длину, поэтому прокладка выполняется аккуратно и внимательно. Чтобы провести провода питания от ПТФ в салон к кнопке включения, реле и предохранителям, снимаем левый локер, укладываем на рамке радиатора провода с гофрой с помощью пластиковых хомутов на пистонах.
2. Минус от каждой лампы прикручиваем не на первую попавшуюся шпильку или болт, а на штатное место, с противоположной стороны радиаторной рамки. В этом случае мы будем спокойны за клемму массы, поскольку в этом месте редко бывает вода, окисляться клемма не будет.
3. На задней части подкрылка находим резиновый уплотнитель, вынимаем его и протягиваем сквозь него жгут проводов в салон под монтажный блок.
4. Вставляем клеммы от проводов ПТФ в монтажный блок — правые ПТФ на предохранитель F16 номиналом 10А, левые на предохранитель F17 такого же номинала.
5. В каждом наборе есть двойной провод, который нужно подключить одним концом к контакту реле ПТФ 87, двумя другими — к предохранителям F16 и 17.
6. Теперь прикручиваем массу в салоне. Если не хватает штатного провода, не натягиваем его до состояния струны, а находим новый, обжимаем новую клемму и прикручиваем массу в надежном месте к кузову.
7. Проверяем разводку по монтажному блоку — контакт от ножки 87 подключен двойником, масса от ножки реле 86 прикручена к кузову, силовой провод от замка зажигания установлен на ножке 30 реле.
8. Устанавливаем кнопку включения ПТФ. Ее место — на центральной консоли возле кнопки обогрева заднего стекла. Если мы правильно протянули провода, длины должно хватить. Подсветку и массу берем с кнопки обогрева стекла, 12 Вольт берем от замка зажигания, остальные провода — согласно схеме.

Проверяем работу кнопки и ПТФ, предварительно проверив все соединения и накинув массу на аккумуляторе. Сборку проводим в обратной последовательности. Остается отрегулировать положение противотуманок так, чтобы они не слепили встречных водителей.

Противотуманные фары

Противотуманки на Ладу Гранту доступны с двумя видами стекол:

• плоское;
• выпуклое.

Фары с плоскими гранями выпускает компания Bosch. Детали известной фирмы считаются достаточно крепкими и идеально подходят в штатные посадочные места.

Выпуклое стекло изготавливается на заводе в городе Киржач. По мнению автолюбителей, такие стекла больше подвержены появлению трещин из-за механических нагрузок и перепадов температур. Для Гранты подходят идеально, размеры и посадочное место фар полностью совпадают.

Схема подключения

В комплект входит все необходимое для подключения, однако заранее следует запастись изолентой, острым ножом, плоскогубцами, отверткой, дрелью и набором гаечных ключей.

Правильное подключение птф подробно отражено в схеме, которая идет в наборе с фарами. Подключаем массу на кузов автомобиля, например болт крепления звукового сигнала или других электрических приборов. Расположение подкапотных элементов Гранты лифтбек не отличается от седана или универсала.

Если длины комплектных проводов не хватает, то делается вставка. Весь пучок необходимо хорошо заизолировать и поместить в пластиковую гофру, которая защитит от случайного перелома или протирания.

Монтаж фар в бампер

Установка противотуманных фар на Гранту может существенно усложниться, если заглушки не снимаются и впаяны в бампер. В таком случае требуется своими руками рассверливать отверстие.

Норма положения фары отмечена на бампере специальным отливом, за которые нельзя заходить в процессе высверливания заглушки. Проделать отверстие правильной формы также можно с помощью острого канцелярского ножа.

Устанавливать деталь следует строго в соответствии с буквенными обозначениями и стрелками, указывающими на верхнее положение. Стандарт положения отверстий в переднем бампере Гранты полностью соответствует всем заявленным требованиям и нормам ГОСТ в России.

Сборка и установка бампера производится в обратном порядке. В процессе монтажных работ обязательно нужно выключить зажигание и отсоединить минусовую клемму.

Процесс установки

Установка противотуманных фар на ВАЗ-2190 происходит в несколько ступеней.

Процесс самостоятельного монтажа и подключения ПТФ на Ладу Гранта обязательно должен начинаться с обеспечения электрической безопасности. Надо, чтобы автомобиль был обесточен, поэтому первое, что необходимо сделать – это отсоединить минусовую клемму аккумуляторной батареи.
Далее нужно удалить передний бампер с автомобиля, предварительно подготовив место для работы с ним (положите на пол картон или какую-либо ткань). Чтобы отсоединить бампер, нужно открутить болты крепления решетки радиатора, два болта, на которых держится номер, все болты на бампере снизу, а также саморезы, что крепят бампер к колесным дугам и подкрылкам, с обеих сторон. Потом, раздвинув углы бампера, аккуратно потянуть на себя и снять его.
Положив бампер на подготовленное место, с помощью дрели и сверл начинаем делать отверстия по периметру выемок для ПТФ, расположенных с двух концов бампера. Чем больше отверстий будет сделано, тем легче будет избавиться от заглушки

Это следующий шаг: с помощью ножа осторожно вырезаем отверстие для противотуманной фары по внутренней окантовке выемки.
После предыдущего процесса овал выйдет грубым, но дальше должна вступить в работу вставленная в дрель круглая зенковка. С ее помощью очень осторожно требуется поровнять отверстие по внешней окантовке

Если вы не уверены в мастерстве владения дрелью, можете использовать вместо нее наждачную бумагу или напильник. Это займет гораздо больше времени, но обеспечит ровность и аккуратность посадочного гнезда – как окончательный результат работы.
Примеряем фару к полученному отверстию, и если нареканий никаких нет, крепим ее тремя саморезами. Четвертый чуть позже будет использоваться для регулировки светового пучка.
Теперь необходимо подвести к противотуманным фарам электропроводку. Схема подключения находится в инструкции, особых сложностей там нет. Сначала заводим провода в салон машины через отсек под капотом и специальное монтажное отверстие.
В монтажном блоке производим установку и подключение предохранителя и реле. Подключаем провода МУС (модуля управления светотехникой) к кнопочному переключателю (для задних фар) и к самим ПТФ. Это наиболее простой вариант подключения, при нем все сведения о работе системы выводятся на панель приборов.
Ставим передний бампер, при этом втягивая провод в пространство под капотом и закрепляя их хомутами и стяжками, то есть где это необходимо или там, где есть доступ. Закрепляем бампер болтами и саморезами, проверяем надежность крепления.
Возвращаем на место минусовую клемму аккумулятора и осуществляем проверку работы фар. При необходимости (а она, скорее всего, возникнет) проводим регулировку светового пучка с помощью подкручивания последнего, четвертого болта крепления ПТФ.

Автомобиль «Лада Гранта» с завода выходит в трёх комплектациях: «Люкс», «Норма», «Стандарт». При этом противотуманные фонари получает только первая из них. У второй и третьей места под установку «противотуманок» есть, имеется соответствующая кнопочка на панели, но самих фар нет. Подключение ПТФ можно доверить специалистам СТО, но установить их самому по готовой схеме и дешевле, и приятней.

Пошаговый процесс подготовки, установки противотуманок

В автомагазине приобретаем: ПТФ, гофру (не менее 3.0м), переходники – адаптеры для ПТФ со штатной проводкой.

• Чтобы снять передний бампер выкручиваем по три самореза с каждой из сторон, четыре пластиковые клипсы, три болта на «10» в нижнем периметре;
• Извлекаем конструкцию вместе с решеткой радиатора;

• Вырезаем проем под противотуманные фары по контуру, он изготовлен заводским путем;
• Для придания гладкости, поверхность обрабатываем бытовым феном;
• Фиксируем фары на три штатных крепления;
• Подключаем переходники на каждую из ламп, так как штатная колодка с проводами короткая, ее длины недостаточно;
• Надеваем передний бампер, привинчиваем его болтами, пластиковыми клипсами.

Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

• установка фар в бампер,
• протяжка проводов,
• подключение реле и предохранителя,
• монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

1. Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
2. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
3. Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
4. К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
5. Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто (см. видео выше).

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

• Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
• Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
• Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар

При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (см. схему регулировки). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.
