Замена ремня грм на рено дастер своими руками

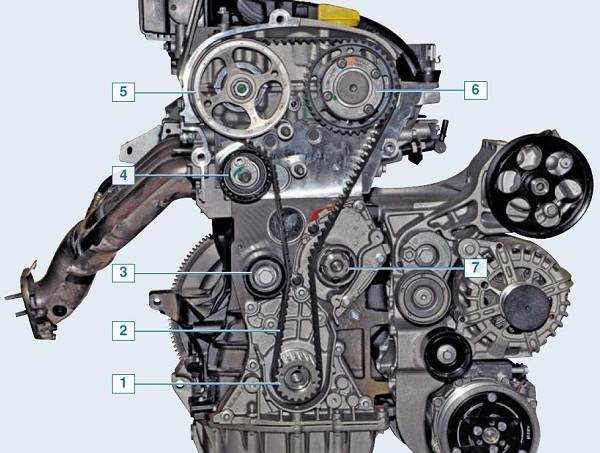

Особенности ремня

В зависимости от конструкции он состоит из одного или двух распредвалов, их привода, клапанов впуска и выпуска и т.д. Вся система работает с помощью цепи или ремня.

Металлическая цепь надежней, её ресурс может доходить до пробега около трехсот тысяч километров. Порыв цепи почти невозможен. Натяжение цепи осуществляется натяжителем, который заменяется при пробеге до 100 тысяч километров.

При неправильной работе натяжителя или при слишком большом растяжении цепи она может перескочить на звездочке на один или несколько зубьев, и тогда в работе двигателя возникают серьезные перебои.

Зубчатый ремень отличается меньшей надежностью. Какой срок он будет ходить, предугадать сложно. Но он сам и его замена стоит гораздо дешевле, чем цепи и её замены. Его разрыв или срезание его зубьев может привести к загибанию клапанов из-за удара об поршни.

Менять ремень ГРМ вполне возможно своими руками при наличии определённого опыта и навыков ремонта техники.

Ремень зависимо от своей конструкции состоит из 1-го или чуть сложнее из 2-ух распределительных валов, а также клапанов специальных для выпуска и соответственно впуска, еще и привода валов и так далее. Система полностью работает при помощи специального ремня или куда более надежной цепи.

Эта самая цепь, изготовленная из металла, конечно же, надежная, и ее ресурс вполне себе доходит до пробега авто порядка 300 тысяч км. Разрыв цепи практически невозможен. А вот натяжение данной цепи происходит за счет специального натяжителя, который требует замены через каждые 100 тысяч км автопробега.

Если натяжитель работает некорректно, или на той самой цепи образовалось слишком уж большое о времени растяжение, она способна на так называемой звездочке очень легко перескочить на 1 или даже несколько сразу зубьев, и точно тогда в отлаженной работе силовой установки появляются серьезные проблемы.

Так называемый зубчатый ремень на Renault Duster менее надежный. Установить срок, какой именно он проработает, крайне сложно

Однако, важно понимать, что ремень сам и его замена стоит намного дешевле, чем цепь и ее замена. Внезапный разрыв ремня или куда более серьезная проблема – срезание его зубчиков приводит к загибанию (западанию) клапанов, поскольку происходит удар об поршни

Чтобы избежать такой неприятной ситуации требуется замена ремня ГРМ на абсолютно любом современном автомобиле, но в нашем случае, это Рено Дастер. Полноценная замена требуется через каждые 4-е года, или через каждые 60 тысяч км езды. Все зависит от того, какое время раньше наступит.

Оригинал

Ремень, позиционируемый как оригинальный, требуется реже менять. Обычно он имеет больший ресурс, вероятность его обрыва раньше срока крайне мала

Важно лишь помнить – в продаже представлено множество подделок. Важно внимательно ознакомиться с признаками таковых

Избегать покупки некачественного товара.

Наименование	Артикул	Цена, рублей
Power Grip (оригинал)	130C17529R.	От 4 800

В продаже имеются не только ремни по отдельности. Но и целые комплекты для выполнения работ своими руками. В такой комплект входят ролики, некоторые иные компоненты. Желательно проверять перед покупкой все компоненты. Иногда в магазинах допускают ошибки. В коробке могут присутствовать не те детали. Причем этот факт будет выяснен уже в процессе выполнения работ.

Работы по замене ремня ГРМ на Дастере 2.0

Работы по замене необходимо выполнять на смотровой яме или эстакаде. Они выглядят они следующим образом:

Первым делом выполняется снятие ремня привода генератора.
Далее с помощью головки на 13 следует открутить крепления верхней крышки привода ГРМ и непосредственно снять саму защитную крышку.
Следующим этапом потребуется выполнить блокировку коленчатого вала. Для этого необходимо выполнить следующие действия: помощник ставит машину на ручной тормоз, включает высшую передачу и выжимает педаль.
Теперь необходимо открутить болт крепления шкива ремня генератора и сорвать с места крепежный элемент. Если удалось с первого раза – это хорошо. В том случае если не получается и откручиванию препятствует проворачивающийся вал, тогда его необходимо застопорить. Застопорить коленвал можно следующим методом: откручивается болт, достается пистон крепления держателя проводов к корпусу сцепления, мешающие провода убираются в сторону. В появившееся окно картера сцепления вставляется плоская отвертка между зубьями венца маховика. Теперь можно приступать к откручиванию и снятию шкива приводных агрегатов вместе с шайбой.
Берется головка на 8 и откручиваются пять болтов крепления, после этого снимается нижняя защитная крышка ремня ГРМ. Для того, чтобы избежать нарушения фаз газораспределения потребуется выставить коленвал и распределительные валы в положении верхней мертвой точки (ВМТ).Для того, чтобы вращать коленчатый вал, потребуется вкрутить обратно на место болт крепления шкива (без самого шкива), предварительно установив между ним и торцом вала несколько шайб.

Следующим шагом производится извлечение заглушек распределительных валов (чтобы появилась возможность видеть их пазы). Далее необходимо крутить коленчатый вал по часовой стрелке до тех пор, пока пазы распредвалов не станут в горизонтальном положении.
С помощью головки-звездочки Е14 выкручивается резьбовая пробка в блоке цилиндров и в появившееся отверстие следует вставить металлический стержень длинной приблизительно 70 мм с диаметром 8 мм. Если такой стержень отсутствуе вместо него подойдет хвост сверла с таким же диаметром.
В пазы распредвалов устанавливается фиксирующее устройство.
Теперь необходимо выполнить ослабление натяжного ролика. С помощью головки на 10 производится ослабление затяжки гайки крепления ролика, затем шестигранником на 6 выполняется прокручивание ролика против часовой стрелки, тем самым ослабляя натяжение ремня ГРМ.
В результате проделанных работ, ремень с легкостью снимается.
Следующим шагом является снятие натяжного и обводного роликов, и их замена на новые

После выполненных работ по установке новых роликов следует приступать непосредственно к установке самого ремня привода ГРМ.
Во время установки ремня потребуется обратить внимание на то, чтобы стрелки направления (нанесенные на ремне), совпадали с направлением его движения.
Теперь необходимо произвести натяжку ремня ГРМ. Для начала следует извлечь стержень и снять фиксирующее устройство распредвалов

Затем проводится натяжка ремня путем прокручивание коленчатого вала по часовой стрелке на два оборота. Пазы распредвалов должны стать в нужном положении.
Также стоит проверить фазы. Если будут какие-либо неточности, следует произвести регулировку еще раз.
Закручивается обратно резьбовая пробка блока цилиндров и производится сборка всех деталей в обратном порядке.

Собственно, вот так методом выполняются работы замене ремня газораспределительного механизма на автомобиле Renault Duster с двухлитровым мотором. Самостоятельная заменапослужит опытом для автомобилиста и сэкономит кругленькую сумму денег.Видео – замена ремня ГРМ на Рено Дастер 2.0

Ремень ГРМ является важной частью всей системы газораспределительного механизма. Он синхронизирует работу коленвала и распредвала

В Рено Дастер замена ремня ГРМ строго регламентирована руководством автомобиля – определены сроки и порядок замены ремня. Также немаловажно для любого автовладельца знать, какие признаки могут указывать на неисправность ремня ГРМ и в каких случаях его необходимо менять, даже если срок эксплуатации, определенный производителем, еще не вышел.

Выбор нового ремня ГРМ

При покупке комплекта деталей необходимо учитывать тип используемого мотора. Вместе с монтажом нового привода ГРМ следует менять ролики, поскольку изношенные подшипники приводят к некорректной установке ремня и ускоренному износу детали.

Для дизельных моторов

На машинах Renault Duster встречается 1,5-литровый дизель K9K мощностью 90 или 109 л. с. Для замены необходим оригинальный комплект с каталожным номером 7701477028 (цена от 2,6 тыс. руб.).

Допускается использование аналогов Contitech CT1035K1 (цена от 3,3 тыс. руб.), существует набор с индексом CT1035WP1, включающий в себя новую помпу системы охлаждения (стоимость от 6,1 тыс. руб.). Идентичные наборы производит Gates (K025578X, цена 3,6 тыс. руб.), но насос в этот комплект не входит.

Для бензиновых двигателей

Для замены ГРМ на «Рено Дастере» 1,6 л предусмотрен набор 130С17529R (включает эластичный элемент, 2 ролика и болт), который обойдется покупателю в сумму от 3,8 тыс. руб.

Возможно использование аналога FCR210844 от FranceCar (цена от 2,6 тыс. руб.). Для мотора объемом 2,0 л требуется комплект с артикулом 130C11551R (стоимость от 5,6 тыс. руб.)

или аналог от Gates (номер по каталогу K055550XS, цена от 5,2 тыс. руб.).

Меняем сами

Необходимо увидеть, что на шкивах силовой установки объемом 2 литра на Рено Duster отсутствуют какие-либо метки, помогающие верно выставить фазы рассредотачивания газов.

На специализированных сервисах тех. обслуживания для подмены ремня ГРМ употребляются спец. инструменты и оборудование. Оно нужно чтобы в подходящем положении установить валы. Но не так все безнадежно как может показаться, подмена ремня на Рено Duster может быть выполнена и своими руками при помощи обыденных инструментов. Необходимо просто пристально Ознакомиться с рекомендуемым нами материалом и поглядеть видео.

этапы

• Откручиваем болты и гайки, закрепляющие крышку, находящуюся сверху.
• На последующем шаге будет нужно помощь напарника, який должен поставит авто Рено Duster на ручник, включить высшую скорость и выдавить тормоз. Это требуется для того, чтобы коленчатый вал НЕ проворачивался.
• Болт, на котором крепится шкив, необходимо Выкрут.
• Пытаемся сорвать с места болт шкива, если все-же Это не выходит из-за того, что вал проворачивается, стопор последующим образом.
• После откручивания болта, Извлекая пистон, закрепляюще жгуты и убираем в сторону.
• В окошко картера вставляется отвертка границ зубцами маховика.
• Болт, при помощи которого закреплен шкив привода дополнительных систем, требуется Выкрут и извлечь с шайбой.
• Убираем крышку, находящуюся понизу, за ранее выкрутив болты.
• Выставляем валы в ВМТ.
• Для способности вращения коленвала требуется вывинтить болт закрепляюще шкив, за ранее поставил границ болтом и торцом вала какую-нибудь втулочки либо же несколько шайб.
• Вытаскиваем заглушки распредвалов и крутым коленвал по часовой стрелке, покуда пазы на торцах распредвалов НЕ станут в горизонтальное положение.
• Выкручиваем резьбовую пробку.
• В отверстие вставляется железный стержень, поперечник которого восемь мм, а длина около 7 см.
• Когда коленвал выставлен в положение ВМТ поршней 1 и 4 цилиндра стержень войдет в паз на щеке коленвала и застопорить его.
• Паз 1 в его носке в данном случае станет границ ребрами 2 крышки БЦ.
• В пазы распредвалов вставляем устройство фиксирующему их.
• Дальше требуется провести ослабление гайки ролика натяжки.
• Для ослабления натяжки ремня ГРМ шестигранным ключом прокручиваем ролик против хода часовой стрелки.
• Стягиваем ремень.
• В случае необходимости меняем ролик. Для этого выкручиваем болт, Которым он закреплен.
• Снимаем втулку и ролик.
• Ставим новый и Закрепляя болтом.

Новый ремень

Новый ремень ГРМ ставим так, чтобы стрелочки на нем совпадали с направлением его движения.
Проводим регулировку натяжения.
Извлекая блокирующих стержень. Убираем устройство, фиксирующему распредвалы Рено Duster.
Поворачиваем коленвал на 2 оборота по стрелке часов, пока пазы на торцах распредвалов НЕ станут в необходимое положение.
Проводим проверку фаз и натяжку ремня ГРМ, в случае необходимости работу по регулировке необходимо выполнить повторно.
Ставим на место пробку.
Заглушки распредвалов Рено Duster ставим на место.
Ставим оставшиеся детали на свои места.

На этом подмена ремня ГРМ автомобиля Рено Duster завершена. Научившись проводит ее без помощи других, вы сберечь несколько тыщ рублей. Непременно поглядите видео, чтобы лучше осознать все тонкости этого процесса. Если у вас отсутствует опыт в схожих работах, то нелишним будет пригласить более опытнейшего напарника. В любом случае самому управится будет выполнить проблемно.

https://avtozam.com/рено/duster/zamena-remnya-grm-samostoyatelno/

https://avtogrm.ru/zamena-remnya-grm-na-reno-daster-1-5-dizel.html https://vvs-motors.ru/raznoe/zamena-remnya-grm-reno-na-dizelnom-daster.html https://avtozam.com/рено/duster/zamena-remnya-grm-samostoyatelno/

Замена ремня ГРМ двигателя 2,0

Прежде чем приступать к процессу, требуется купить новые запчасти. Процедура по установке нового ремня газораспределительного механизма на Renault Duster 2.0 требует приобретения фирменной детали (артикул 8200542739) за 3200—3500 рублей либо аналога 5550 XS (стоимость – около 1500 рублей). Кроме того, необходимо менять ролики и болты:

• Натяжной – 5000 рублей (артикул – 130706246r).
• Обводной – 1800—2000 рублей (номер – INA 532065410).
• Крепеж 8200044050, стоимость – 160-170 рублей в зависимости от магазина.

Детали можно приобрести отдельно либо в комплекте, второй вариант обойдется дешевле – в пределах 4-6 тысяч. В набор входят заглушки, их конструкция идентична структуре запчастей на модификации с мотором 1,6 л.

Новый комплект ГРМ для Рено Дастер 2,0 л 135 л.с.

Новый ролик ГРМ

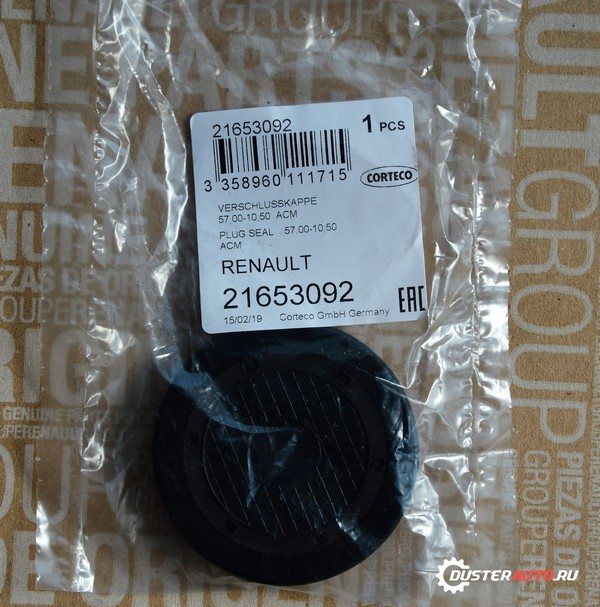

Новая заглушка и ее артикул

Артикул комплекта ГРМ для Renault Duster

Процесс замены включает следующие этапы:

• Снятие приводного ремня, верхней крышки механизма. Вал обычно требуется зафиксировать, чтобы он не срывался.
• Держатель нужно отвести от картера. В окно последнего вставляют отвертку, шкивный болт откручивают головкой на 18 и вытаскивают.
• После этого требуется снять сам шкив и крышку снизу, которая крепится на 5 болтов. Валы ГРМ ставят в положение мертвой точки, выверив их позицию: для этого нужно вывернуть пробку из ГБЦ, используя ключ-головку Е 14, вставить туда установочный стержень длиной от 7 и диаметром 0,8 см.
• Натяжение уменьшают, используя шестигранник размера 6.
• Деталь снимают со шкивов, откручивают ролики и опоры, ставят новые.
• После этого устанавливают новую запчасть и собирают мотор.

Пошаговая инструкция замены ремня ГРМ

Поддомкрачиваем двигатель.

Обязательно через дощечку чтобы не повредить картер.

Откручиваем крепление правой подушки двигателя (Головка на 16) и снимаем ее.

Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ (Головка на 13), снимаем крышку.

Передняя крышка ГРМ

Снимаем патрубок с дроссельной заслонки вместе с резонатором.

За ним на головке блока цилиндров расположены две пластиковые заглушки, проткнув отверткой их выковыриваем.

Установка верхней мертвой точки

За болт крепления шкива привода вспомогательных агрегатов проворачиваем коленчатый вал по часовой стрелке (Головка на 18). Обязательно по часовой стрелке!!!

Проворачиваем до тех пор, пока пазы на торцах распредвалов не встанут в одну линию параллельно оси ГБЦ и будут смещены выше центральной оси. После чего вставляем наш фиксатор.

Зафиксированные распредвалы

Откручиваем болт шкива вспомогательных агрегатов. Временно удаляем фиксатор распределительных валов. Включаем пятую передачу, блокируем задние колеса ручником и подставляем упоры. Вставляем в вентиляционное отверстие тормозного диска отвертку немного ниже суппорта и легким движением руки откручиваем болт. Это касается механической КПП. В случае АКПП придется снять пластмассовый держателя жгутов проводов у соединения корпуса КПП и блока цилиндров.

Пластмассовый держатель

Застопорить коленвал вставив отвертку между зубчатым венцом маховика и корпусом КПП.

Фиксируем коленвал

Откручиваем пять болтов на 8 крепления нижней пластиковой крышки ремня ГРМ.

Передняя крышка ГРМ

Выкручиваем заглушку. Головка Е14.

Заглушка коленвала

После того как мы открутим болт коленвала пазы на распредвалах немного сместятся, необходимо вернуть поршня в положение ВМТ. Не выключая пятой передачи, проворачиваем тормозной диск правого колеса по часовой стрелке до момента, когда пазы снова встанут в одну линию, устанавливаем фиксатор. В отверстие вместо заглушки вставляем хвостовик сверла на 8 длинной не менее 70 мм, он должен зайти в паз на шике коленвала и заблокировать его от проворачивания в любую сторону.

Фиксируем коленвал

Снимаем старый ремень ГРМ

Ослабляем гайку крепления натяжного ролика и при помощи шестигранника проворачиваем его против часовой стрелки ослабляем натяжение ремня.

Ослабляем натяжку ремня ГРМ

Снимаем старый ремень ГРМ.

Снимаем старый ремень ГРМ

Полностью откручиваем гайку и снимаем натяжной ролик.

Натяжной ролик снят

Отворачиваем болт крепления опорного ролика и снимаем его вместе с опорной втулкой. Головка на 16.

Снимаем опорный ролик

Установка нового ремня ГРМ

Устанавливаем на место опорный ролик, не забываем про втулку. далее натяжной ролик таким образом, чтобы отогнутый конец его кронштейна зашел в паз на головке, гайку не затягиваем.

Новый натяжной ролик

Устанавливаем на место новый ремень ГРМ, обязательно по направлению вращения указанному стрелками на самом ремне, следим что бы ветвь ремня между зубчатым шкивом коленвала и распредвала впускных клапанов была натянута. Натягиваем ремень ГРМ. Шестигранником проворачиваем натяжной ролик по часовой стрелке до того момента как метки 1 и 2 на ролике встанут друг на против друга. Затягиваем гайку.

Правильная натяжка

Снимаем все наши фиксаторы, проворачиваем коленвал два оборота и проверяем правильность фаз газораспределения, фиксатор коленвала и распредвала должны без усилий встать на свои места, так же проверяем натяжение ремня ГРМ. Если все совпало устанавливаем на место заглушку коленвала и две заглушки распредвалов. Устанавливаем все детали в порядке обратном снятию.

Так же существует и второй способ замены ремня, при котором ничего не фиксируется а на шкивах и самом ремне ставятся метки маркером и после переносятся на новый ремень ГРМ. Я не рекомендую им пользоваться особенно людям без опыта авто ремонта, так как велик шанс ошибки.

Все очень просто, процедура замены занимает примерно 3 часа и может быть проведена в простом гараже.

Удачи на дорогах. Ни гвоздя, ни жезла!

Когда пора менять?

Срок эксплуатации комплектов ГРМ на Дастере составляет 4 года либо 60 тысяч километров. Однако в реальных условиях процедуру проводят чаще. Это объясняется тем, что автомобиль подвергается внешнему воздействию, вследствие чего детали конструкции быстрее изнашиваются.

Система, в работе которой принимает участие этот элемент, состоит из множества компонентов:

• 1-2 распределительных вала;
• клапаны впуска и выпуска;
• привод валов и других.

Работу системы обеспечивает либо ремень ГРМ, либо цепь. Последняя более надежная, так как изготавливается из металла. Эксплуатационный ресурс цепи на Дастер составляет 300 тысяч километров. Основной недостаток цепи заключается в том, что для установки этого элемента используется специальный натяжитель, который необходимо заменять через 100 тысяч километров пробега.

Более того, данный показатель при активной эксплуатации Рено Дастер может уменьшиться. Если возникли проблемы с работой натяжителя, либо под действием определенных факторов цепь растянулась, то звездочки на ней могут перескочить на несколько зубьев. Из-за этого мотор функционирует некорректно, что приводит к выходу из строя силовой установки.

Зубчатый ремень, применяемый на Дастер, является менее надежным в сравнении с цепью. Определить эксплуатационный ресурс этого элемента достаточно сложно. Однако ремень ГРМ обходится значительно дешевле цепи. Кроме того, первый проще устанавливать. Обрыв ремня ГРМ или иные проблемы вызывают загибание (западание) клапанов.

Периодичность замены ремня ГРМ

А то, русский все сломать может.

Разница в 2 раза, конечно, озадачивает. А откуда про Румын информация? И что там у братьев-хохлов?

Операция Комплекс-сервис 15* Комплекс-сервис 60 Комплекс-сервис 90 Комплекс-сервис 120 Замена комплекта ремня ГРМ – + – +

где вы увидели что грм раз в 120000.по совести как у всех да,а вот по таблице рено нифига не так. https://www.renault.ru/aftersale-serv. ce/program-to/

Операция Комплекс-сервис 15* Комплекс-сервис 60 Комплекс-сервис 90 Комплекс-сервис 120 Замена комплекта ремня ГРМ – + – +

где вы увидели что грм раз в 120000.по совести как у всех да,а вот по таблице рено нифига не так. https://www.renault.ru/aftersale-serv. ce/program-to/

Я-б выложил фотку своей сервисной книжки, где все регламентные операции расписаны, но она на латышском.

У нас интервал обслуживаний 20-40-60-80-100-120 тысяч км, ремень ГРМ менять на 120.

Я-б выложил фотку своей сервисной книжки, где все регламентные операции расписаны, но она на латышском.

У нас интервал обслуживаний 20-40-60-80-100-120 тысяч км, ремень ГРМ менять на 120.

везет же вам в латвии.у нас в россии 60000 и привет новый ремень грм.вот и стоял вопрос впервом посту с какого фига .

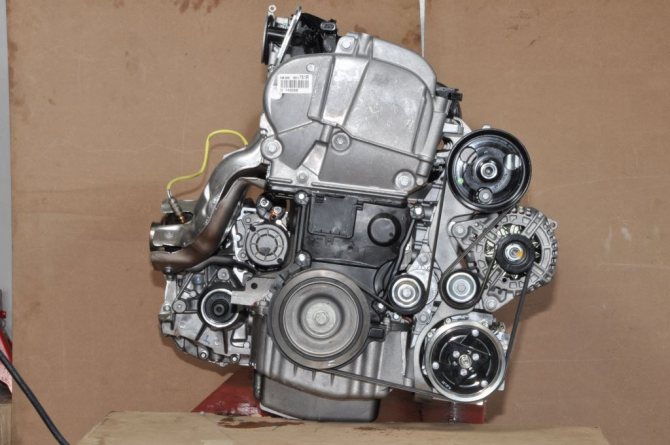

Устанавливаемые двигатели

Годом рождения этого автомобиля считается 2010 год, когда он впервые предстал перед потенциальными владельцами. Владельцы и многие эксперты автомобильной техники считают этот автомобиль уникальным по своим возможностям в своём классе. Он представляет собой кроссовер лёгкой версии, который обладает весьма высокой манёвренностью, имеет неплохую проходимость по неблагоустроенным дорогам, потребляет сравнительно небольшое количество топлива.

Машину Renault Duster можно приобрести как с полным приводом, так и с передними ведущими колёсами. Автомобиль с приводом на все колёса комплектуется коробкой, которая имеет 6 ступеней переключения передач. Это позволяет передвигаться в комфортном режиме по дорогам разного технического состояния. Первые модели в качестве силового агрегата использовали двигатель К4М, в дальнейшем его заменили на Н4М. В качестве привода механизма газораспределения используют цепь или ремень.

Силовой агрегат К4М имеет рабочий объём равный 1600 см 3, имеет несколько различных модификаций, предназначен для установки на машины этого концерна. Базой для этого мотора послужил двигатель К7М, который получил новую головку блока цилиндров с 16 клапанами. Для привода их в работу установили два распредвала, которые получились облегчёнными, также разработаны свои поршня. Тепловой зазор в клапанном механизме регулируется гидрокомпенсаторами.

Некоторое количество движков производятся с фазорегулятором, степень сжатия рабочей смеси может быть от 9.5 до 10 единиц. Заявленная производителями мощность силового агрегата равна 102 л.с, однако некоторые модификации могут выдать уже 135 л.с при том же рабочем объёме.

В приводе механизма ГРМ используют зубчатый ремень. Это требует неукоснительного соблюдения всех рекомендаций завода по техническому обслуживанию мотора, так как обрыв зубчатого ремня приводит к повреждениям клапанного механизма. В таком случае потребуется дорогостоящий капитальный ремонт мотора.

В 2006 началось производство нового мотора, который пришёл на смену хорошо известному К4М. Доработка коснулась многих узлов и деталей. Так, при том же рабочем объёме степень сжатия стала равна 10,7, это позволило на выходе иметь мощность от 108 до 116 л.с.

В приводе механизма ГРМ зубчатый ремень был заменён на металлическую цепь. Тепловой зазор клапанного механизма периодически раз в 80–100 тыс. км пробега регулируется подбором по толщине толкателей. Появление сторонних звуков под крышкой клапанного механизма является явным признаком того, что тепловой зазор необходимо регулировать.

Мотор не критичен к выбору топлива, одинаково хорошо работает как на 95, так и на 92 бензине. Некоторые модификации мотора имеют по две форсунки на каждом рабочем цилиндре. И также можно изменять фазы газораспределения, во впускном тракте устанавливают фазовращатель, дроссельная заслонка этого мотора электронная. Конструкторы позаботились о том, чтобы двигатель соответствовал нормам Евро 5. Имеется возможность для тюнинга силового агрегата различными способами.

Замена ремня ГРМ на Рено Дастер 1.6

Замена ремня газораспределительного механизма — ответственная работа, если что-то сделать неправильно, возникнут проблемы вплоть до замены клапанов, поршней и т. д. Но это не значит что заменить ремень ГРМ на Renault Duster 1.6 нельзя самостоятельно. Главное — придерживаться инструкции и использовать только качественные запчасти.

Разборка ГРМ и снятие ремня

Для удобства все работы лучше выполнять на смотровой яме, но если таковой нет, можно обойтись домкратами. Первое что нужно сделать — поднять правую сторону автомобиля и снять правое переднее колесо. После этого снять защиту двигателя и подкрылок.

Если есть второй домкрат — поднимаем правую сторону двигателя до тех пор, пока опора не станет в нормальное положение. Как вариант, можно поддомкратить автомобиль повыше, подложить какой-либо упор (деревянный брусок, доски, кирпичи) под мотор и опустить машину. После этого снять подушку двигателя. Откручиваем болты крышки с верхней стороны ГРМ и снимаем ее.

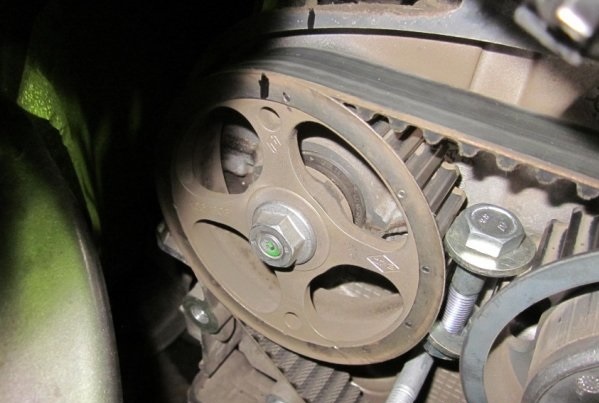

Теперь нужно выставить все валы в нужное положение — коленвал должен встать в верхнюю мертвую точку. Для этого откручиваем крепежный болт шкива коленчатого вала (если не получится удержать его, нужно застопорить педаль тормоза на пятой передаче), снимаем его вместе с шайбой и демпферным шкивом. Когда болт откручен, отключаем патрубок бензопровода и снимаем заглушки с распредвалов.

рис. 1

На торце распредвала впускных клапанов есть заглушка (см. рис. 1), которую нужно выкрутить. Переключаемся на пятую передачу и с помощью ключа на 30 проворачиваем шестерню коленвала по часовой стрелке, пока валы не окажутся в верхней мертвой точке. Для контроля на валах есть метки, которые должны выстроиться в одну линию.

Бывает так, что на шкивах нет никаких отметок. В таком случае нужно нанести их самостоятельно. Делается это следующим образом. На коленвале есть паз для фиксатора. В качестве фиксатора может выступить любой болт подходящего диаметра и длины.

Откручиваем пробку (см. рис. 2), вставляем болт и прокручиваем вал до тех пор, пока отверстие не совпадет с прорезью. После этого фиксируем коленвал — теперь распредвалы установлены в нужном положении. Наносим на них метки обычным маркером.

рис. 2

Во избежание проворачивания распредвалов и просто для удобства нужно их зафиксировать. Для этого не нужен особый инструмент — можно вставить два болта или втулки выше и ниже того места, где шестерни ближе всего друг к другу. Как вариант, можно соорудить простой фиксатор из болта, гайки и шайбы большого диаметра (см. рис. 3).

рис. 3

Установка нового ремня ГРМ на Рено Дастер 1.6

Ослабьте ролик с помощью шестигранной отвертки, а лучше всего — снимите его. Если вы не собираетесь менять натяжной ролик, отметьте его положение — так будет проще выставить необходимую силу натяжения.

Надевать ремень ГРМ нужно сначала на распределительные валы, а уж потом на обводной ролик, помпу и коленвал. В последнюю очередь он закрепляется на натяжном ролике. Перед установкой последнего лучше закрепить механизм отвода с помощью шпильки или обычного винта.

Если по какой-то причине не получается одеть ремень на ролик, можно поступить следующим образом. Снимите ремень со шкива коленчатого вала, оставив в пазах только несколько зубцов. Так вы ослабите натяжение и будет проще установить натяжной ролик. После установки придется вручную прокрутить вал, чтобы ремень вошел в посадочное место на всю длину соприкосновения.

После установки ремня убираем фиксатор коленвала, закручиваем пробку и закрываем заглушки распредвалов. Собираем корпус ГРМ, верхнюю и нижнюю крышки, подключаем бензопровод. Надеваем на коленвал демпферный шкив. Затягивать болт нужно с максимальным усилием, для чего нужно зажать педаль тормоза на пятой передаче.

После того как болт коленвала полностью закручен, устанавливаем подкрылок, возвращаем на место подушку двигателя и ставим колесо. Остается только установить защиту картера и снять автомобиль с домкрата.

Обычно процедура занимает не более трех часов, но все зависит от опыта, состояния автомобиля и наличия инструмента. Следуя вышеописанным инструкциям можно самостоятельно заменить ремень ГРМ на Renault Duster 1.6 16v не обращаясь на автосервис.

Начало замены привода ГРМ

Начнём менять зубчатый приводной ремень, предварительно ослабив колёсные болты правого колеса, приподнимаем машину домкратом и снимаем колесо. Затем демонтировав металлическую защиту двигателя, снизу подкладываем под поддон упор либо домкрат. В арке передней стойки снимаем пластиковую защиту от грязи, которая держится на двух клипсах. Одна маленькая клипса находится на кожухе сверху, а другая снизу типа «ёжика» и его просто выдёргиваем с посадочного места.

Далее открыв капот двигателя, уберём в сторону трубки подвода топлива к рампе, трубку отвода паров бензина и жгут проводки и, отвернём шесть болтов подушки двигателя ключом (на 16).

В арке крыла сверху на кузове крепится поперечный кронштейн, отвернём его верхний болт, а нижний на рычаге немного ослабим и, отогнём верхнюю часть тяги в сторону.

Как только сняли опору, мотор опускаем немного вниз для удобства работы. Ключом накидным (на 15) подлезем к натяжному ролику ремня дополнительного оборудования. Методом прокрутки ролика ключом по часовой стрелке ослабляем ремень генератора и снимем со шкива на коленчатом валу.

Если у ремня состояние хорошее менять необязательно, отводим снятый край в сторону, чтобы не мешало нам работать. Если же решите поменять тогда, нужно запомнить или нарисовать на бумаге правильное расположение ремня по роликам и шкивам (см. фото выше).

Сняли ремень генератора, откручиваем болты и гайки верхней металлической крышки ГРМ ключом (на 13). Крышка крепится на трёх болтах и двух гайках. Нижний правый болт вытаскиваем вместе с крышкой.

После того как демонтировали верхнюю крышку, открывается доступ к зубчатому ремню ГРМ и натяжному ролику. А также появляется доступ к двум болтам (на

Примечание! Можно вначале снять шкив с коленчатого вала и отвернуть болты нижней пластиковой крышки, а затем уже верхней металлической.

Установка поршня в верхнюю мёртвую точку

Идеально будет, если установить поршень первого или четвёртого цилиндра на верхнюю мёртвую точку (ВМТ) в такте сжатия газовой смеси. Для этого нужно отвернуть болтик (на

Затем проворачивая коленчатый вал через болт крепления шкива генератора, выводим поршень первого либо четвёртого цилиндра в ВМТ с помощью длинной алюминиевой проволоке, чтобы зеркало цилиндра не поцарапать.

Можно не устанавливать ВМТ, для этого наносим метки на шестерне распредвалов и ремне ГРМ относительно меток на двигателе. А также ставим метки на шестернях распредвалов относительно друг друга.

Демонтаж шкива генератора

После того как нанесли метки на шестернях распредвалов можно открутить болт шкива генератора. Для этого установим переключение скоростей на пятую передачу, помощник нажимает на педаль тормоза до конца и удерживает, а вы срываете болт с места.

Если вы работаете один без помощника, берёте толстую отвёртку и втыкаете в прорезь вентилируемого тормозного диска, чтобы упёрлась в корпус суппорта. А также сняв датчик коленчатого вала можно зафиксировать монташкой от проворачивания, вставив через окно в картере сцепления между зубьями венца маховика.

На маховике тоже ставим для надежности дополнительные метки относительно корпуса кратера.

Предупреждение! Не повредите монташкой зубья, предназначенные для прокрутки датчика (ДПКВ) они немного выступают от основных зубьев маховика.

Этот метод демонтажа шкива относится к типу двигателя со шпонкой на валу. На двигателях Рено Меган шпонки нет и, там сложнее работать, шкив снимается другим способом. После того как сняли шкив привода вспомогательных агрегатов, отвернём два болта (на

Точное нанесение меток

Затем как говорилось выше в статье, наносим точно метки на шестернях распределительных валов и ремне ГРМ относительно блока двигателя. На зубчатом ремне нужно стрелкой, указать направление, в какую сторону крутится, чтобы не ошибиться при переносе меток на новый ремень. А также нанесём метки на шестерне коленвала, ремне ГРМ и на блоке двигателя.

Метки со старого снятого ремня будем переносить на новый ТОЧНО приложив , друг к другу…

Выбираем «Дастер» на рынке б/у авто

Средняя стоимость подержанного «Дастера» — 570 тыс. рублей. За 670 тыс. рублей мы нашли модель 2020 года с пробегом 150 тыс. км:

Проверка через avtocod.ru

показала, что авто находится в лизинге и имеет регистрационные ограничения.

Автомобиль побывал в двух ДТП — в октябре 2020 и мае 2020 года. Но в страховые расчеты включены работы, которые проводились в 2018 году. Чинилась передняя часть автомобиля:

За владельцем числится 15 штрафов, «висящих» с 2020 года. Не рекомендуем приобретать автомобиль с подобными проблемами.

Еще один «Дастер» 2020 года отдают за 685 тыс. рублей и со «смешным» пробегом — 17 тыс. км:

У авто было одно ДТП.

Повредился «передок» автомобиля:

Удар был настолько сильным, что ремонт проводился дважды. Исправления обошлись на общую сумму более 1 млн рублей:

Также читайте: Тест-драйв Lada 4×4: Urban не значит городской

Эволюция ГРМ на Renault Duster 1.6

За должное газораспределение на различных поколениях модели Дастер отвечает газораспределительный элемент. На модификациях разных годов выпуска, это устройство имеет немного отличающуюся конструкцию от своих предшественников.

К примеру, структура ГРМ на модели K4M очень напоминает двухлитровый агрегат F4R. На нем присутствуют идентичные гидрокомпенсаторы, отсутствуют заводские метки ГРМ, ремень можно демонтировать и устанавливать во время фиксации распредвалов с коленвалом. Для элемента следует выполнять замену не позднее 60 000 автопробега, поскольку если он внезапно оборвется, то это способно привести к загибам на клапанах и другим повреждениям.

Двигатель Renault Duster с ГРМ

На обновленной модели Duster 1.6 автопроизводитель решил установить более современную модель двигателя H4M, на котором у ГРМ установлена цепь. На данном механизме отсутствуют гидрокомпенсаторы, но зато можно увидеть систему смены фаз газораспределения, которой не было у K4M. Регулировку клапанов можно выполнять раз на сотню тысяч км автопробега.
