Схема подключения 4 контактного реле к сигналу

Основные технические характеристики, плюсы и минусы, область применения

Как любые электротехнические детали, электромагнитное реле подбирают по параметрам. Сначала определяются с составом контактных групп, затем — с питанием. Затем наступает пора выбора характеристик.

• Ток или напряжение срабатывания. Самое низкое значение тока или напряжения, при котором контакты уверенно переключаются.
• Ток или напряжение отпускания. Максимальное значение параметров, при которых пружина оторвет якорь от катушки.
• Чувствительность. Минимальный уровень мощности, при котором реле срабатывает.
• Сопротивление обмотки. Измеряется при температуре +20°C.
• Рабочий ток или напряжение. Это диапазон значений, при которых реле точно сработает в эксплуатационных условиях.
• Время срабатывания. Промежуток от момента подачи питания на обмотку до переключения первого контакта.
• Время отпускания. Через какой промежуток времени после снятия питания «отлипнет» якорь.
• Частота коммутации. Сколько раз может сработать реле за определенный промежуток времени.

Характеристики электромагнитного реле. Один из видов

Электромеханические реле имеют большой рабочий ресурс, невысокую цену. Еще один плюс — малое падение мощности при переключении. Но они создают помехи при работе, возможен дребезг контактов, скорость срабатывания совсем невысокая, есть проблемы с индуктивными нагрузками.

Все эти свойства определяют область применения. Обычно это коммутация питания приборов, работающих от 220 В переменного тока или 12 В и 24 В постоянного. Чаще всего нагрузкой являются электродвигатели невысокой мощности, еще подключают освещение, другую индуктивную и активную нагрузку. Мощность коммутируемой нагрузки от 1 Вт до 2-3 кВт.

Как понять, что необходима проверка реле бензонасоса

Определить, что реле неисправно можно, обратив внимание на следующие аномалии при работе ТН:

• Насос перестал выключаться, достигнув нужного давления, что проявляется неприятным гудением.
• Отсутствует характерный звук при включении зажигания.
• Не подается питание на данный узел.
• Не включается двигатель, так как не подлючается к электропитанию ТН.
• В некоторых моделях авто даже при превышении максимально допустимого количества оборотов мотора бензонасос включается. Но запуск может производить не с первого раза, двигатель глохнет на ходу, либо наблюдаются шумы, исходящие от работающего насоса.

Какие инструменты потребуются

Для проверки берется тест-лампа, потребляемый ток у которой не должен превышать 0,25 А. Вместо нее можно использовать мультиметр – прибор, обладающий функциями вольтметра, амперметра и аппарат для измерения омических сопротивлений. Чтобы открутить колодки реле, потребуются гаечные ключи соответствующие диаметру болтов.

Желательно иметь при себе схему реле, основные характеристики и значения силы тока. Как правило, необходимые данные наносятся на корпус устройства. Обычно на большинстве моделей разъемы расположены по стандартной схеме. Но лучше знать точное расположение, чтобы потом проверить количество контактов. Стандартная схема расположения реле представлена ниже:

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу

Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Что случится с автомобилем, если не проверять реле бензонасоса

Возрастает вероятность возникновения аварийной ситуации, ведь двигатель может заглохнуть во время движения по шоссе. Невозможно предсказать, как поведет себя сломанное реле и в какой момент перестанет выполнять свои функции. Бывает, что с утра машина заводится с энного раза, а вечером насос никак не реагирует на поворот ключа. В результате может потребоваться вызов эвакуатора, за который придется выложить немало денег.

Замена реле в разных марках холодильников

Символьные идентификаторы проходных контактов помогут правильно подсоединить новое пусковое устройство. Если таковых нет, то при откручивании проводов рекомендуется обязательно их маркировать, в противном случае легко перепутать местами контакты, что приведет к поломке исправного механизма.

Холодильники Nord, Stinol, Ariston, Indesit

Холодильники Норд, Стинол, Аристон, Индезит имеют похожие конструкции, поэтому замена проводится по одной схеме:

• отключить прибор от электросети, после чего рекомендуется выждать время для полного обесточивания прибора;
• открутить крепежи, фиксирующие шланг водоснабжения, отодвинуть его в сторону во избежание повреждений;
• открутить крепежи задней панели, снять защитную пластину задней панели холодильника;
• отжать защелки, заклепки или выкрутить винты, удерживающие пусковой механизм на компрессоре;
• аккуратно вытянуть деталь, сохраняя пространственную ориентацию;
• отсоединить проводку от пускового реле, промаркировать каждый контакт во избежание перепутывания во время установки нового устройства;
• ослабить зажим путем легкого нажатия, отсоединить разъем;
• зачистить контакты проводов и разъема мягкой тряпкой, смоченной спиртом;
• переместить пусковой конденсатор со старого на новое реле;
• подключить очищенный разъем на отведенное под него место;
• закрепить реле на конденсаторе в строго вертикальном положении;
• пассатижами прикрутить проводку, проверить надежность соединения;
• зафиксировать реле винтами, защелками, заклепками;
• поставить заднюю панель на место, прикрутить;
• поставить шланг водоснабжения на место, зафиксировать;
• подключить холодильник к электрической сети, проверить работоспособность.

Холодильники Atlant, Минск

Замена пускового реле холодильников Атлант, Минск проводится по другой схеме, поскольку они имеют схожие конструкции:

• отключить холодильное устройство от электрической сети, подождать некоторое время для полного обесточивания;
• снять заднюю панель холодильника;
• снять проволочный зажим, который фиксирует пусковой механизм;
• отсоединить контакты, осмотреть их и при надобности обработать наждачной бумагой;
• промаркировать провода во избежание перепутывания их при подключении нового устройства;
• выкрутить крепежные элементы, если они проржавели, поддеть отверткой или смазать маслом;
• немного отжать проволочный зажим для вынимания устройства;
• переместить пусковой конденсатор со старого на новое реле путем простой перестановки;
• установить механизма на место, отследить строгую горизонтальность и вертикальность;
• подключить провода согласно маркировке, надежно прикручивая каждый пятачок;
• накинуть проволочный зажим, зафиксировать;
• поставить заднюю панель на место, закрутить винты;
• подключить холодильник к электрической сети, проверить работоспособность.

Холодильники Liebherr

Современные разновидности охладительной техники имеют схожие конструкции, но отличия все же имеются, что надо учитывать до начала самостоятельного ремонта. Специалисты рекомендуют ознакомиться с инструкцией производителя до того, как вскрывать оборудование в попытках исправить проблему.

Замена пускового реле холодильника Liebherr:

• отключить холодильное устройство от электрической сети, подождать полного обесточивания;
• выкрутить крепежные элементы, отодвинуть заднюю защитную панель;
• снять пластмассовую крышку, осмотреть механизм;
• контакты зачистить наждачной бумагой;
• проверить исправность возвратной пружины;
• открутить крепежные элементы, фиксирующие пусковое реле;
• заменить устройство исправным, предварительно проверив его;
• поставить прибор на место старого;
• зафиксировать крепежными элементами;
• вернуть заднюю стенку на место, закрутить винты.

Истории наших читателей

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а.
Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока

Но хочу чтобы проводку не напрягать, через реле.
Привод сработает, и багажник откроется.
Начал искать различные способы заработка в интернете. Напряжение подключается к катушке, магнитное поле притягивает якорь, он замыкает или размыкает контакты. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. При таком подключении у вас могут работать или ДХО или фары.
Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. Законодательство Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы. Напряжение срабатывания катушки.

Схема 5 контактного реле

Контакты 85 и 86 — это катушка. Для трехфазной сети выполняется следующее: Определяется кабель подключения — медный, с сечением 1,,5 мм2. Давайте немного расскажу о принципе работы 5ти контактного реле. Инвертируется полярность.

На помощь опять приходит реле. Находится фаза по маркерам А, В, С и клемма нуля N. Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля. Сейчас зарабатываю тыс. Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла.

Для большей автоматизации возьмите питание от основной цепи автомобиля, которая включается при включении зажигания; К контакту 87А присоединяем ДХО, которые будут включены всегда; К контакту 87 присоединяем фары, которые буду включаться только при отключении ДХО; На контакты 85 или 86 не имеет значения , подаем управляющий сигнал от кнопки включения фар в салоне; Оставшийся контакт 85 или 86 присоединяем к корпусу автомобиля. Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче. Напряжение отпускания: 1, Также советую скачать приложение на телефон, с телефона работать намного удобнее.
Как подключить центральный замок в машине.

Принцип работы

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Диагностика и ремонт сигнала своими руками

Как проверить и произвести ремонт гудка своими руками? Для диагностики вам понадобится тестер (желательно, чтобы это был цифровой мультиметр, но при отсутствии можно использовать и обычный), обжимные щипцы, пассатижи, канцелярский нож. Приготовьте запасную проводку и сервисный мануал к машине.

Проверка с ремонтом выполняются так:

1. Проверяется работоспособность предохранителя и реле, надо найти монтажный блок. Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя.
2. Но если устройство целое, это еще не значит, что оно работоспособное. Нужно произвести его диагностику при помощи тестера. Настройте на мультиметре режим измерения сопротивления со звуком (если речь идет о цифровом тестере и в нем есть такая функция). Если же у вас аналоговый мультиметр, перед диагностикой вам надо будет произвести калибровку тестера, для этого замкните его щупы друг с другом и регулятором отведите стрелку к нулю. Затем прижмите щупы тестера к контактам предохранительного устройства. Если деталь рабочая, то мультиметр покажет 0 Ом, если же нет, то при отсутствии изменения на дисплее можно сделать вывод, что сопротивление слишком повышенное. Это говорит о поломке предохранителя, устройство надо заменить.
3. После этого, если предохранитель рабочий, вам надо найти блок реле, которое находится либо в моторном отсеке, либо в салоне авто — воспользуйтесь сервисной книжкой для поиска. Обычно реле располагаются в том же блоке с предохранителями. Наиболее простой вариант проверить работу реле — это поменять устройства местами с другими аналогичными деталями. В большинстве случаев реле являются взаимозаменяемыми, так что если после замены устройства гудок заработал, то можно понять, что причина заключалась в реле.
4. Также следует проверить выключатель рулевого гудка, для этого также используется тестер. Если на него не поступает питание, то разумеется, кнопка не сможет реагировать на нажатие.
5. Затем произведите диагностику работоспособности релейного переключателя. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Один контакт от тестера следует поднести к разъему переключателя реле, а второй подключается к минусовой клемме аккумуляторной батареи. При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять.
6. Не лишним будет произвести проверку непосредственно клаксона. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Найдя механизм, нужно определить, какой из выводов положительный, а какой — отрицательный. Чтобы точно это определить, воспользуйтесь техническим руководством. Когда вы узнаете это, подключите клаксон напрямую к аккумулятору автомобиля, это позволит проверить его работу. Положительный контакт подключается к плюсу, отрицательный, соответственно — к минусу. При подключении отрицательного контакта клаксон должен начать работать, если же подключение не дало результатов, то устройство не исправное.
7. Следующим этапом будет диагностика цепи. Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе. В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. На этом этапе надо проверить и состояние контактов. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты.

Что такое реле, и как оно работает

Как сделать из «минуса» «плюс» и наоборот? Как подцепиться к электроприводу? Как открыть багажник с брелока сигнализации? Как заблокировать запуск двигателя? На все эти вопросы есть ответ: с помощью реле.

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.

Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.

Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.

Реле часто приходит на выручку во время установки дополнительного оборудования. Давайте рассмотрим простейшие примеры применения реле.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле.

Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус».

Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».

Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.

На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.

Это лишь немногие схемы подключения с использованием реле. Ещё немного схем с использованием реле можете найти на сайте в категории схемы хитрушек и в разделе схемы подключения к центральному замку.

Реле стандартные схемы

В этой статье я приведу несколько примеров реле применяемых в автомобилях, их отличия и некоторые варианты использования. Отечественные реле и их характеристики: 1. Диапазон электропитания: 8…16В. 2. Номинальное напряжение: 12В. 3. Ток управления: не более 0,2А. 4. Напряжение срабатывания: не менее 8,0В. 5. Напряжение отпускания: 1,5…5,0В. 6. Максимальный ток в силовой цепи: 30А. 7. Активное сопротивление обмотки: 80±10 Ом

90.3747-10 в пластмассовом корпусе без фланца крепления; 90.3747-в пластмассовом корпусе с фланцем крепления; 113.3747-в металлическом корпусе с фланцем крепления; 113.3747-10-в металлическом корпусе без фланца крепления; 111.3747-в металлическом корпусе с фланцем крепления; 111.3747-10-в металлическом корпусе без фланца крепления.

Силовые реле, импортные и отечественные, выполняют одинаковую функцию. Основное их различие в качестве и коммутируемых контактах. Существуют реле с четырьмя и пятью контактами, но все реле имеют контакты обмотки, это 85 и 86 контакты.

В некоторых импортных реле между этими контактами устанавливают гасящие резисторы или диоды, а иногда и то и другое. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.

На следующем рисунке изображено оригинальное реле, используемое в автомобиле Audi с встроенным гасящим резистором.

Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Часто эти диоды устанавливают в разъеме, (ответная часть – колодка или soket) в который вставляется реле.

Схема реле содержащее диод и подключение его обмотки:

При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Силовые контакты маркируются всегда как 30, 87 и 87а. 30-й контакт всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87. 87а или 87 контакт могут отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.

Необходимо внимательно следить за маркировкой контактов на реле, т.к. некоторые производители выпускают реле с не стандартным расположением контактов. На рисунке изображено реле фирмы BOSCH, другим расположением контактов. Контакты 30 и 86 поменяны местами.

Реле используют в тех случаях когда исполнительное устройство потребляет больший ток (до 30-40 ампер), чем способен выдать управляющий выход (потребление катушек реле как правило не превышает 200миллиампер). Примеры использования реле для коммутации различных устройств приведены в конце статьи.

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло

При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. На рисунке показан появляющийся нагар на контактах отечественного реле. Переключающий контакт отогнут для наглядности. Белые точки – пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей.

Напротив – отечественные реле неудовлетворительны по таким параметрам, как герметичность и износостойкость.

Важно так же покрытие выходных контактов и ответной части (разъема или сокета). Наиболее удачное покрытие контактов реле – лужение

Примеры окисляющихся контактов реле.

Варианты схемных решений подключения реле.

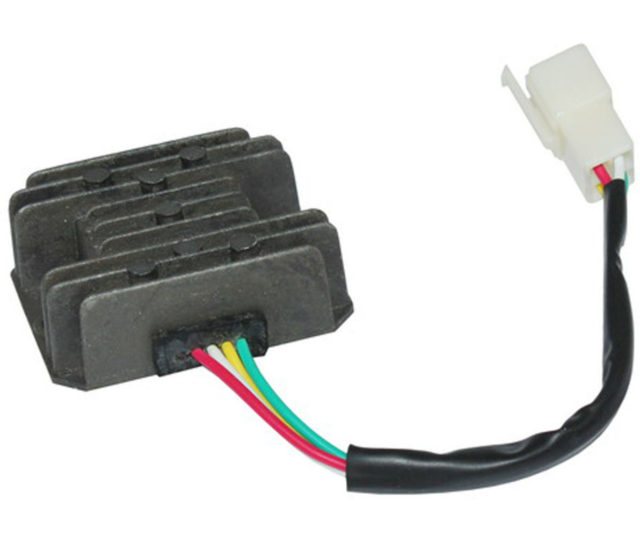

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

1. Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
2. Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
3. Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
4. Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
5. Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
6. Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.

С применением мультиметра проводят проверку реле-регулятора на китайском скутере

Для того чтобы сделать измерение, нужно:

• переключить прибор в режим «КилоОм» и снять регулятор;
• затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
• после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
• затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
• меняем местами щупы (ДС) и замеряем показатель повторно;
• остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.

Заменить неисправный реле-регулятор на скутере не составит труда
