Не горит лампочка зарядки аккумулятора

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

• приводной ремень генератора ослаб, износился или порвался;
• перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
• нарушен контакт в разъёмных колодках монтажного блока;
• неисправность реле-регулятора;
• неисправность диодного моста;
• неисправность в цепи дополнительных диодов;
• обрыв в цепи подвода тока к электромагнитам ротора;
• нарушение контакта на клеммах аккумуляторной батареи;
• отсутствие питающего тока на выходе из генератора;
• износились щётки генератора;
• нет массы на отрицательном проводе.

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.

Лампочка тухнет и горит в полнакала

Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря. Возможно, появился плохой контакт в одной из фаз диодного моста

Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов

Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Для запуска двигателя используется аккумуляторный заряд. Когда мотор начинает работать, энергия батареи не расходуется: ею все приборы снабжает генератор. Также заряд поставляется и на нее, для восстановления потраченной энергии. Но если не идет зарядка на аккумулятор, собственной его энергии хватит на ограниченное количество запусков. Далее батарея полностью разрядится. А владелец авто будет решать проблему, как завести ВАЗ 2107, если сел аккумулятор. Ведь не у всех в багажнике найдутся «крокодилы», и не каждый согласится поделиться электричеством со своей АКБ.

Что это означает

После того, как владелец авто включил зажигание, повернув ключи, начинается проверка бортовым компьютером всех систем и датчиков автомобиля, лампочки не на долго вспыхивают и затем гаснут, после проверки. С индикатором батареи АКБ то же самое, если индикатор загорается, значит у вас возникла проблема с аккумулятором.

Аккумулятор (он же в сокращении АКБ) нужен для запуска двигателя. Питание от него идет к системе зажигания и к стартеру при запуске мотора. После того, как мотор уже завелся, питание начинает поступать от генератора, и даже если снять аккумуляторные клеммы, мотор уже не заглохнет. Аккумулятор отдает заряд при запуске, а потом потихоньку подзаряжается от генератора.

Не каждый водитель об этом знает, а почему? Потому что в ПДД, которые он сдавал, для получения прав по устройство автомобилей ничего не сказано. Из тех кто эти права получил, только каждый сотый хоть немного разбирается в устройстве, а досконально знает все узлы и агрегаты не каждый пятисотый получивший права. Поэтому те кто рассказывают, что это вы и так знаете, сами не разбираются в устройстве.

Генератор выдает напряжение, колеблющееся в узком допустимом диапазоне от 13,5 до 14,5 Вольт, чтобы нормально работала вся электрическая схема автомобиля. Препятствует росту напряжения в сети реле-регулятор, это реле снижает напряжение до необходимой величины, вне зависимости от скорости машины и оборотов мотора.

Когда напряжение от генератора выходит за эти пределы и загорается лампочка красного цвета на приборной панели. Если не обратить внимания на этот сигнал, у вас сядет аккумулятор, и тогда вы точно не сможете завести мотор. В повышенном напряжении тоже ничего хорошего нет. Тут и лампочки могут перегореть и предохранители, да и аккумулятору тоже от этого только хуже.

В случае когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2106, 2107), генератор подлежит обязательной проверке. Самыми распространенными его проблемами в разрезе нашей неисправности являются обрыв в цепи возбуждения ротора или износ (повреждение) щеток.

Первым делом генератор необходимо демонтировать и разобрать. Для проверки обмотки ротора используем все тот же мультиметр, включенный в режиме омметра. Подключаем его щупы к выводам обмотки и замеряем ее сопротивление. У исправного ротора оно не должно быть меньше, чем 4,5 Ом. Если же сопротивление не достигает этого значения, скорее всего, где-то произошло межвитковое замыкание. В случае когда оно вообще не определяется, возможен обрыв обмотки.

Переходим к щеткам. Вытаскиваем их из посадочных мест и осматриваем на предмет износа. Если длина щеток не превышает 7 миллиметров или на них имеются следы повреждений, меняем их

Обратите внимание также и на состояние щеточного коллектора. При обнаружении дефектов его медных пластин меняем ротор

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора Ваз-2107

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку

Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем

Контроль за процессом зарядки аккумулятора

Чтобы правильно понимать причины нестабильной работы лампы, контролирующей ход зарядки аккумуляторной батареи, нужно разобраться во взаимодействии генератора и источника постоянного тока. При работе двигателя аккумулятор получает постоянную зарядку напряжением от 13,6 до 14,2 вольт. Зарядный ток вырабатывает генератор. Напряжение выходного электричества зависит от числа оборотов генерирующего устройства. Чем обороты выше, тем величина напряжения больше. Для ограничения напряжения в заданных пределах в цепь обмоток ротора подключается регулятор. Именно он стабилизирует выходное напряжение, которое затем подаётся на клеммы аккумулятора для зарядки.

Если зарядный ток постоянно в заданных пределах поступает для поддержания аккумулятора в работоспособном состоянии — контрольная лампочка зарядки батареи гореть не должна. Постоянное свечение лампочки говорит о нерабочем состоянии генератора или об обрыве питающих проводов. Чаще всего причина отказа генератора — ослабший или порванный приводной ремень.

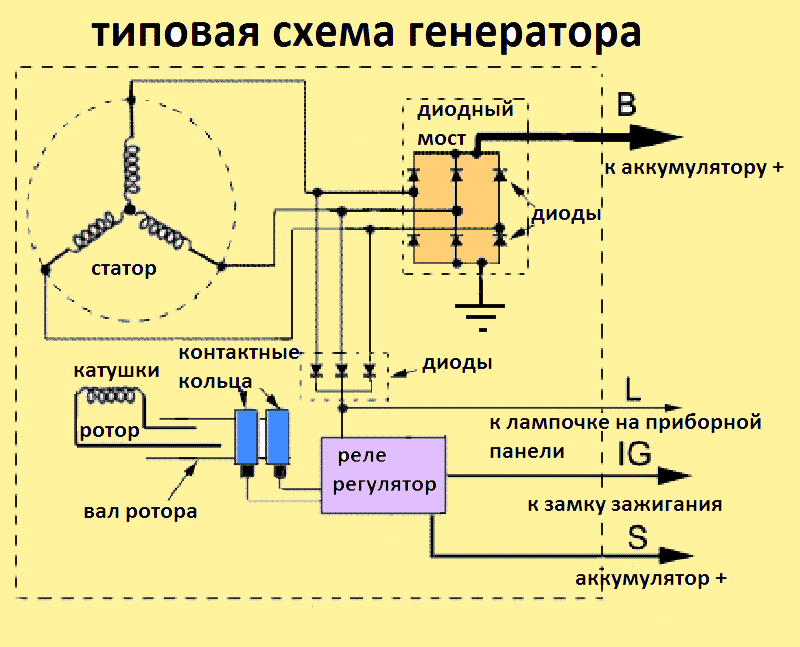

Схема генератора

В основе работы генерирующего устройства лежит принцип электрического магнетизма. Конструктивно есть две основных части, с помощью которых производится переменный ток.

Ротор и статор генерируют ток в бортовую сеть автомобиля

Это статор и ротор. Ротор приводится во вращение с помощью приводного ремня от коленчатого вала двигателя. Статор неподвижен и состоит из обмоток, которые крепятся к корпусу генератора. Вместе они образуют конструкцию, в которой ротор по центру располагается внутри статора. Между ними имеется зазор, который позволяет ротору вращаться с огромной скоростью.

Схема работы генератора и подсоединения лампы контроля зарядки

Статор включает в себя 3 обмотки, которые образуют трёхфазную систему тока. Выводы с обмоток соединяются с диодным мостом отдельно, как на приведённой схеме.

Ротор состоит из множества электромагнитов, которые в совокупности создают мощное магнитное поле. Оно пересекает обмотки статора, и в них генерируется трёхфазный переменный ток. Выдаваемое напряжение зависит от числа оборотов и контролируется регулятором, который встроен в систему подачи тока на ротор. Для преобразования переменного тока в постоянный служит диодный мост, состоящий из выпрямителей диодов. Они пропускают ток только в одном направлении.

Ток на электромагниты вращающегося ротора подаётся с помощью двух медно-графитных щёток, контактирующих с медными контактными кольцами, расположенных на валу ротора. Реле-регулятор при увеличении оборотов уменьшает ток в роторе, тем самым убавляя магнитное поле.

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106) .

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями

могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала. В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

Почему не горит лампочка аккумулятора при включении зажигания?

Причин для подобного поведения лампочки может быть несколько. Некоторые из них безобидны, другие говорят о серьезных проблемах. Ниже мы рассмотрим наиболее вероятные причины подобного явления. Для поиска неисправности вам потребуется мультиметр и цветная электросхема автомобиля.

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа. Такое можно встретить на некоторых модификациях , а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.

Электроцепь

В первую очередь проверяется проводка разъема,
который сидит на генераторе. На многих современных авто этот кабель
коричнево-белый или красный, выходит на штекер, расположенный в приборной
панели.

Разъем генератора
Разъем генератора с красным проводом

Как проводят его диагностику:

• открывают
  капот;
• снимают разъем с генератора;
• замыкают
  его на массу.

Если при включенном зажигании не горит лампа АКБ,
надо частично разобрать приборную панель автомобиля. Здесь нужно поискать
штекер, куда входит провод под номером 32. Это и есть цепь, отвечающая за
работу индикатора аккумулятора. Его надо прозвонить мультиметром, чтобы
определить целостность. При отсутствии прозвона данного провода, это укажет на проблему
— обрыв. Неисправность, как правило, бывает в подкапотном пространстве.
Например, повреждение изоляции или полное разрушение провода в районе
соединения с разъемом.

Второй сценарий — когда провод лампы звонится. Тогда
надо полностью разобрать приборку, чтобы демонтировать и проверить микросхему
(на нее как раз подключается провод лампочки под ножкой 32, это минус).

На 21 ножку идет плюс от замка зажигания, и через
всю консоль замыкает 32 ножку (при включении), а затем уже поступает на реле
регулятор.

Блок с микросхемой
Блок с микросхемой, который расположен внутри
консоли

Теперь о том, как проверяется микросхема:

• регулируемый блок напряжения ставится на
  12 вольт;
• выходы импровизированного блока
  соединяют с щупами тестера;
• щупы мультиметра прикладывают к 21 и 32
  ножке одновременно;
• если на блоке загорается красный
  индикатор — приборка целая, в противном случае надо будет заменять сгоревшие
  диоды.

Включен индикатор
Индикатор включён

Другая проблема может затрагивать контакты. Это
довольно частая неисправность, проявляющаяся обычно в период весны. После
зимних морозов на штекерах/разъемах оседает влага, которая провоцирует
окисление. В результате этого лампа заряда аккумулятора работает нестабильно
или вообще отказывается загораться. Тут поможет грамотная очистка соединения и
нанесение пластичной смазки на контакты (АКБ также подразумевается).

Итак, мы выяснили, что когда при включении зажигания
не горит контрольная лампа зарядки аккумулятора, действуют 4-я основными
способами. Проверяют АКБ, предохранитель (реле), саму лампочку и электроцепь.
Более сложной окажется ситуация, когда причиной становится генератор — напряжение не поступает из-за неисправности узла. В этом случае придется его
демонтировать и проводить ремонт.

Нет зарядки – признаки

Ситуация, при которой генератор перестал выполнять свои основные задачи по обеспечению электрической энергией аккумуляторной батареи, может быть определена при помощи следующей симптоматики:

• батарея теряет заряд с увеличенной скоростью;
• частые сигналы от соответствующей лампы на приборной доске;
• снизился уровень производительности электроприборов в автомобиле.

Водитель, заметивший одну из этих ситуаций, или все сразу, сможет сделать вывод о неисправности бортового генератора.

Сигнальная лампа

Российский автомобиль ВАЗ-2107 оснащен бортовой приборной доской, на панели которой расположены индикаторы, указывающие, в том числе, и на наличие конструктивных неполадок. Одна из лампочек отвечает за передачу информации, касающейся стабильности работы генератора: если цепь функционирует в штатном режиме, индикатор светится только при зажигании, ровно до того момента, пока не запустится двигательная установка.

Быстрая разрядка аккумулятора

Неполадки, возникшие во время работы генераторной установки, немедленно отразятся на состоянии заряда аккумуляторной батареи. Неисправный генератор не сможет обеспечивать должный уровень электрического напряжения, необходимый для качественной зарядки аккумулятора. Водитель может определить недостаточное количество заряда в батарее по возникновению трудностей в момент запуска мотора.

Снижение производительности электрооборудования

Так как генератор работает с целями обеспечения бортовых электроприборов должным количеством энергии, его неполадки приведут к возникновению сбоев в работе различных устройств. Водитель, подозревающий наличие неисправности, должен попробовать запустить в работу какие-либо узлы, для функционирования которых нужно электричество: например, включить фары или отопительный аппарат.

Снижение производительности этих устройств – недостаточно яркий свет и слабое вращение вентилятора, станут признаками поломки генератора.

ВАЗ 2110 горит лампа аккумулятора

Фото панели приборов автомобиля ВАЗ 2110. Лампа аккумулятора — третья слева в нижнем ряду.

Возможна, например, потеря тока при выключенном автомобиле, или повышенное потребление бортовой электроники во время поездки. И даже при нормальном режиме разряда подвести может генератор, который не будет восполнять заряд аккумулятора из-за неисправности. Если при запуске ВАЗ 2110 горит лампа аккумулятора на приборной панели. то как раз имеет место последний вариант.

А вот почему конкретно генератор не подает напряжение сразу определить довольно сложно. Самый очевидный сценарий – ослаб ремень, и генератор просто не набирает необходимые для работы обороты. Тогда достаточно просто натянуть ремень, и следить за поведением лампочки. Если же и после этого аккумулятор не заряжается, виновником может быть регулятор напряжения.

В рабочем состоянии регулятор напряжения генератора сглаживает напряжение на выходе до уровня 13,2-14,7 В. Если же в бортовой сети значение намного отличается, то проблема заключается именно в работе регулятора. Если фиксируется 14,7 В и выше, значит регулятор замыкает «массу» и выход “DF” – можно попробовать устранить замыкание. Если же напряжение, наоборот, низкое, тогда регулятор напряжения нужно менять полностью. В рассмотренных сценариях с участием неисправного регулятора горит лампочка аккумулятора ВАЗ 2110 только в случае с низким напряжением, так как аккумулятор начинает «голодать»

А вот влияние высокого напряжения на батарею куда более пагубное – за значением напряжения в сети очень важно следить

Еще одной причиной мигания лапочки на «десятке» может стать выход из строя одного из диодов выпрямительного блока. Диод предназначен для того, чтобы пропускать ток только в одну сторону, и не давать ему идти в генератор.

Фото диодов выпрямителя генератора ВАЗ 2110. 3 — дополнительные диоды, 2 — отрицательные диоды, 1 — положительные диоды

Очень часто диоды горят при неправильном подключении к прикуривателю в салоне. Тогда ток от аккумуляторной батареи может пойти в обмотку генератора, что ничего хорошего не предвещает. Диод при выходе из строя может либо проводить ток в обе стороны, либо же вообще не пропускать его. Вот тогда генератор и не отдает ток, и аккумулятор садится. И когда на ВАЗ 2110 горит лампа аккумулятора, на панели, рекомендуется проверить диоды генератора омметром.

Сделать это довольно просто, но для этого сначала нужно разобрать генератор. Прежде всего, нужно снять провод с минусовой клеммы аккумулятора. Потом отключается провод возбуждения от самого генератора. Ключом на 10мм откручивается гайка, которой прикручены остальные провода. Снимаем ремень, откручивает регулировочный винт и удерживающую гайку. Снимаем натяжную планку, ключом на 13мм откручиваем крепежную гайку снизу, и крепежный болт. После этого генератор сойдет с места.

Чтобы добраться до выпрямительного блока, в котором находятся диоды, потребуется ключ на 8мм и на 10мм. Также пригодится крестовая отвертка. К каждому диоду подключаем по очереди омметр, и смотрим на его реакцию. При разном подключении контактов, омметр должен показывать либо бесконечность, либо значение около нескольких сотен Ом. Соответственно, каждый диод нужно тестировать двумя вариантами подключения прибора. И если картина не соответствует описанной – диод нужно заменить, а лучше поставить новый выпрямительный блок. Таким же поводом для замены может стать повреждение вентилей выпрямительного блока.

Еще одной причиной того, что горит лампочка аккумулятора ВАЗ 2110, могут быть отпаявшиеся выводы обмотки возбуждения генератора, которые потеряли связи с контактными кольцами. Тогда их можно просто припаять обратно, либо заменить полностью весь ротор генератора. Тот же эффект, а именно полное отсутствие подачи тока от генератора, даст замыкание либо обрыв обмотки возбуждения генератора. Нужно разбирать устройство и омметром проверять выводы статора — на замыкание, и пропусканием тока — на обрыв. При замыкании на «массу» генератор начинает характерно подвывать, что уже само по себе должно серьезно насторожить автолюбителя. Чтобы не заворачиваться, легче просто заменить весь статор в сборе – однако причину поломки все равно выяснить надо.

Читайте так-же, другие обзоры

Замена втулок стартера ВАЗ 2109

Одна из поломок стартера, это выход из строя втулок. В данной статье мы рассмотрим технологию замены втулок стартера для модели ВАЗ 2109.

Плохо крутит или не крутит стартер ВАЗ 2109

Распространенная проблема — стартер вроде работает, а вроде и не работает, крутит, но плохо. Что делать в этом случае, Вы узнаете из данного обзора.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

• Ослабление натяжения ремня на генератор, его износ или повреждение;
• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• поломка реле-регулятора, диодного моста, дополнительных диодов;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на клеммах АКБ или выводе генератора;
• износ щеток генератора ;
• отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

• контрольную лампочку на двенадцать Вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассатижи,
• ножик,
• для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора ( натяните ремень , а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.
