Сигнализация старлайн а93 с автозапуском

Плюсы и минусы режима Slave сигнализации

Чтобы угонять машины, в которых предусмотрен бесключевой доступ/запуск, со Slave сигнализацией, злоумышленники используют способ «двух антенн». Угонщики улавливают/передают сигналы трансмиттеров с большого расстояния (так действуют два злоумышленника), «сбивая» базовый блок охранной системы авто, что обеспечивает им доступ в салон вместе с разрешением запускать двигатель.

Как осуществляется угон? Один из злоумышленников вместе с приемопередатчиком подходит к автомобилю. Второй — отходит от владельца машины, то есть, от ключа, на несколько метров. Уже будучи на безопасном расстоянии, злоумышленник с приемопередатчиком сканирует сигнал ключа и направляет его второму угонщику, «обманывающему» машину и заставляющего базовый блок думать, что автовладелец рядом.

Защитить свое транспортное средство от угона вышеописанным способом достаточно просто. Главное, чтобы в составе противоугонного комплекса присутствовал высококачественный иммобилайзер. Но сам факт того, что автомобиль может быть угнан таким незатейливым методом явно говорит о том, что надежная противоугонная защита крайне необходима.

Поэтому не отказывайтесь от режима Slave-сигнализации — она обладает весомыми достоинствами

Самое важное — грамотно выстроить защиту. По мнению многих экспертов, наиболее оптимальными Slave-системами среди представленных на российском рынке являются сигнализации от StarLine

Какими достоинствами обладают Slave-сигнализации?

• Брелоков, необходимых для управления охраной авто, требуется меньше.
• Все функции, реализованные с применением штатных брелоков авто или компонентов бесключевого доступа, сохраняются.
• Владелец транспортного средства может использовать ключ/брелок с фирменной атрибутикой автомобильного бренда. Это важный для многих эстетический/эмоциональный момент.

Если вы используете режим Slave и бесключевой доступ, это не является препятствием для реализации функций дистанционного и автоматического управления работой двигателя (автозапуска). Брелок сигнализации (если он есть в комплектации) в некоторых автосигнализациях может выполнять функции противоразбойной метки при отключенном режиме Slave.

Режим Slave включается автоматически при постановке на охрану штатной противоугонной системы.

Настройка брелока Starline A93 после снятия аккумулятора

Иногда сигнализация начинает сбоить. Если причина – глубокий разряд аккумулятора, то следует поменять батарею. Однако, возможны случаи, когда автосигнализация Старлайн не будет работать корректно даже после установки новой детали. Тогда следует произвести сброс на заводские параметры:

• выключаем зажигание;
• нажимаем кнопку настройки 9 раз;
• включаем зажигание, об успешности процедуры скажут девять сигналов сирены;
• провидим повторный сброс для второй таблицы, теперь необходимо нажать клавишу настройки десять раз;
• после окончания кликнуть на сервисную кнопку и прослушать один сигнал сирены;
• нажать К1 брелока, машина подаст звук, означающий возврат к стандартным настройкам;
• выключаем зажигание, автомобиль три раза моргнет аварийкой, говоря об успешной процедуре.

Подключение к шинам данных и управления цепями

Подключение к шинам CAN и LIN производится в соответствии со схемой разъемов

Для корректной работы CAN и LIN шин следует ознакомиться, каким образом организована работа этих интерфейсов в вашем автомобиле. Если ваш автомобиль не поддерживает управление центральным замком и световыми сигналами по CAN-шине, следует использовать следующую схему подключения.

Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком:

• слаботочное управление;
• силовое положительное управление;
• силовое отрицательное управление;
• двухпроводное управление.

Схема подключения слаботочного управления изображена на рисунке

Схема подключения силового управления

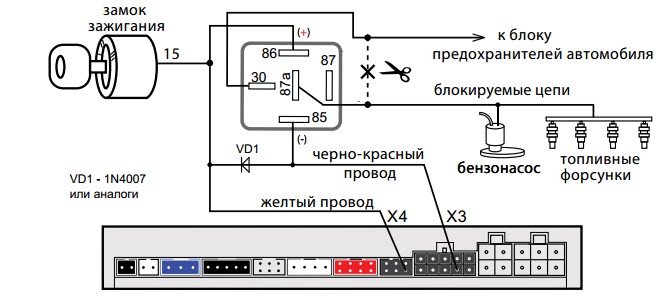

Система StarLine A93 предусматривает различные варианты блокировки двигателя. Наиболее распространенный вариант изображен на рисунке

В качестве предпочтительных блокировок обычно используют блокирование напряжений, подаваемых на форсунки, цепь питания бензонасоса. Такая блокировка прекращает подачу топлива в двигатель, тем самым делая запуск двигателя невозможным. Вместе с тем, отказ по питанию этих устройств не приводит к накоплению ошибок двигателя, как при, например, блокировании катушки зажигания в бензиновых двигателях. В этом методе есть свой недостаток: практически все угонщики автомобилей о нем знают. Опытному специалисту не представляет никакого труда обойти эти блокировки в течение трех минут. Под окном этого никто делать не будет, но, транспортировав автомобиль подальше от места угона, его можно завести.

Поэтому Starline A93 предусматривает дополнительные слаботочные каналы блокировок. В использовании дополнительных блокировок можно проявить оригинальность, заблокировав какой-нибудь датчик, без которого двигатель не заводится либо привод автоматической коробки переключения передач, чтобы осложнить транспортирование автомобиля.

Функции брелка Старлайн а93

Меню функций основного брелка позволяет:

• установить: текущее время;
• время будильника;
• время таймера обратного отсчета времени;

включить или выключить:

• таймер;

будильник;
выбрать:

• громкость сигнала тревоги или бесшумный режим;

тип звукового сигнала.

4.1. Как настроить время на брелке старлайн а93

Для настройки времени нажмите и держите нажатой кнопку 4 брелока до тех пор, пока не прозвучит мелодичный сигнал, а потом ещё два сигнала коротких. На табло начнут мигать цифры часов текущего времени.

Теперь вы можете выставить время. Кнопка два изменяет время в большую сторону, три – в меньшую.

После выставления часов переходите к настройке минут. Для этого коротко нажмите 4. Показания минут замигают.

Действуйте так же, как с выставлением часов – увеличивайте минуты кнопкой 2 и уменьшайте 3.

После исправления текущего времени вы можете подождать несколько секунд, ничего не нажимая. Брелок автоматически выйдет из режима меню и на нём уже будет отображаться выставленное вами время.

Видео настройки времени

4.2. Как отключить будильник с брелка старлайн а93

Для настройки будильника сначала войдите в режим настройки брелока, как было описано выше: нажать и удерживать кнопку 4 до второго короткого сигнала. После этого отпускаем кнопку и жмём на неё коротко 2 раза.

На табло замигает цифра часов будильника. Кнопками 2 и 3 увеличиваем или уменьшаем соответственно показания часов будильника.

После выставления часов нажимаем коротко 4.

Мигает цифра минут будильника. Меняем значение кнопками 2 и 3. Опять жмём коротко 4.

Мы попадаем в меню включения и выключения будильника. Чтобы отключить будильник на Старлайн а93 жмём 3. Для включения – 2. Если после этого подождать несколько секунд, ничего не трогая, то брелок выйдет из меню программирования.

Видео включения, выключения будильника

4.3. Как отключить таймер на сигнализации Старлайн а93

Для настройки таймера входим в режим меню. Напоминаю – кнопка 4 долго до второго короткого сигнала. Затем отпускаем 4 и на неё же коротко пять раз.

Мы попали в настройку часов таймера. Далее всё как обычно. 2 – увеличивает, 3 – уменьшает. Коротко 4 – переходим к настройке минут таймера.

Меняем значение кнопками 2 и 3. Жмём коротко 4.

Попадаем в меню включения-выключения таймера. Кнопкой 2 включаем его, 3 – выключаем. Ждём секунд 5 и выходим из программирования.

4.4. Бесшумный режим брелка Старлайн а93

Если вы читали всю статью с самого начала, то уже знаете, что есть беззвучный режим постановки и снятия с охраны (некоторые его называют бесшумная постановка или бесшумное открытие), при котором сирена не издаёт звуков, когда сигнализацию снимаем или ставим в охрану, но при срабатывании какой-нибудь зоны ревун кричит.

Есть бесшумный режим охраны (бесшумная охрана), когда при сработке какой-либо охранной зоны сирена не кричит, а все сигналы идут только на брелок – он вибрирует и пищит.

Есть ещё один бесшумный режим, но не самой сигнализации, а брелка. В этом режиме брелок не издаёт звуков, а только вибрирует. Также в меню можно настроить громкость сигналов брелока.

Для включения бесшумного режима брелка или регулировки его громкости проделываем следующее:

• Жмём долго кнопку 4 до второго короткого звука;
• отпускаем её;
• жмём коротко кнопку 4 восемь раз подряд (иконка сирены мигает);
• кнопкой 2 выбираем громкость сигналов брелка (громкие или тихие);
• кнопкой 3 выбираем бесшумный режим брелка;

  Выбор громкости сигналов и бесшумного режима брелка Старлайн А93

• далее можно ничего не делать и выйти из режима программирования, а можно нажать коротко кнопку 4 (переходим к выбору типа звукового сигнала) – иконка 1 или 2 мигает;
• кнопкой 3 включаем звук «сирена» или кнопкой 2 включаем звук «трель»; Выбор типа звукового сигнала брелка Старлайн А93 — сирена или трель
• ждём 5 секунд, ничего не нажимая и выходим из меню.

Настройка чувствительности датчика удара Старлайн А93 с брелка

Охранная система имеет две зоны, где расположены эти элементы. Правильная настройка датчиков удара исключит случайное срабатывание сигнализации. Чтобы настроить уровень чувствительности Старлайн А93 необходимо.

1. Снять автомобиль с режима охраны.
2. Длительно нажать третью клавишу, а затем осуществить еще раз, но уже короткий клик.
3. После этого включится настройка датчика удара первой зоны. Регулировать уровень можно при помощи второй (больше) или третьей (меньше) клавиши на пульте Старлайн.
4. Выставив нужный уровень, коротко кликаем по клавише 3. Теперь доступны настройки чувствительности датчика удара второй области. Регулировка осуществляется аналогичным образом.

Сигнализация Старлайн имеет также функцию настройки датчика наклона. Его чувствительность можно выставить следующим образом:

• Отключаем режим охраны, а затем зажимаем четвертую кнопку длительно. Далее еще раз коротко удерживаем эту клавишу.
• После перехода в режим регулировок, выставляем чувствительность при помощи кнопок два (больше) и три (меньше).

Принцип работы

Модуль GSM сигнализации StarLine A93 позволяет записать в память 4 телефонных номера, участвующих в управлении комплексом. Первый имеет высший приоритет и позволяет передавать и принимать все коды, предусмотренные системой, без ввода пароля. Остальные номера являются дополнительными и участвуют в работе при невозможности связаться с основным телефоном.

В случае срабатывания сигнализации информация рассылается на все зарегистрированные в модуле номера. В тексте сообщения указываются причины срабатывания системы или другое событие, вызвавшее оповещение. Пользователь подтверждает получение информации нажатием клавиши 0 на телефоне. Это действие отменяет дальнейшую рассылку СМС на дополнительные зарегистрированные номера.

В устройстве реализована процедура первичной настройки, которая автоматически активируется при соединении с модулем. После соединения пользователь должен последовательно ввести пароли (ПИН-коды) доступа PS и PW, которые имеются в документации устройства.

Ошибки при установке датчика удара

На старых поколениях сигнализаций StarLine использовался внешний датчик удара, который надо было размещать в строго определенных местах автомобиля. Если он был неправильно установлен, то его либо невозможно было адекватно настроить, либо он срабатывал сам по себе.

Часто встречающаяся грубая ошибка – приклеивание датчика на пластик панели изнутри. Даже при качественной подготовке, использовании фирменного праймера и скотча 3M он отклеивается и либо падает на нижнюю панель-подторпедник, либо болтается на своем проводе.

Встречается и не менее глупое решение – крепление датчика пластиковыми стяжками к толстому жгуту проводов ( если сигнализация спрятана в районе монтажного блока). Настраивается датчик в теплом боксе, когда жгут мягче и хуже передает вибрацию, а зимой провода «дубеют», и сигнализация срабатывает сама по себе при значительно меньших вибрациях, чем раньше.

При жесткой установке датчика удара на металлические кронштейны, жестко связанные с моторным щитом, иногда происходят случайные срабатывания из-за остывающего выпускного коллектора – через подушки кратковременные вибрации («щелчки») передаются на моторный щит, от него – на кронштейн.

Видео: Настройка Датчика Удара Сигнализации.*Avtoservis Nikitin*

Сам по себе датчик удара имеет разную чувствительность в зависимости от направления его пьезоэлектрической пластины: лучше он улавливает колебания, которые направлены перпендикулярно его плоскости, хуже – параллельно плоскости. Поэтому, если датчик направлен вбок, а настраивается постукиванием по ветровому стеклу, то к вибрациям от проезжающих мимо машин он имеет повышенную чувствительность – отсюда риск срабатывания Старлайн без причины.

Как пользоваться

Инструкция по эксплуатации сигнализации Starline является лучшим помощником для начинающего водителя. В ней подробно описаны все тонкости настройки системы с установкой рабочих режимов, блокировкой кнопок и прочими советами по применению.

Назначение значков на брелке

Чтобы правильно пользоваться защитной системой, необходимо разбираться с назначением индикаций на пейджере. Основные символы характеризуют такие функции:

1. Активация автозапуска по временному интервалу.
2. Опция периодического старта.
3. Запуск по температуре.
4. Сервисный режим.
5. Турботаймер.
6. Иммобилайзер.
7. Текущая температура двигателя.
8. Активация этом режима «антиограбления» Starline.
9. Текущее время.
10. Состояние дверных замков и др.

Команды управления брелоком

Зная базовые комбинации управления брелоком, можно беспроблемно настроить сигнализацию или выполнить автозапуск. Основные команды управления выглядят следующим образом:

1. Включение мотора — 1 ДН.
2. Отключение — 1+4 ПН.
3. Установка автозапуска по температуре — нажатие на иконку с часами.

Настройка чувствительности датчиков

Чтобы отключить датчик наклона или выполнить настройку чувствительности датчика удара, важно изучить специфику изменения этого параметра в инструкции

Программирование

Программирование Старлайн А93 требует предварительного изучения параметров таблицы программирования. В остальном особенности программирования Старлайн 93 остаются понятными.

Первоначальная настройка сигнализации Starline A93 перед началом эксплуатации

h2<dp>1,0,0,0,0—> p, blockquote<dp>5,0,0,0,0—>

Настройка чувствительности датчика удара / наклона

h3<dp>1,0,0,0,0—>

Датчик находится в приемопередающем устройстве. Настройка чувствительности может производится с помощью USB-программатора, а также ЖК-брелока. Рассмотрим последовательность действий при настройке с помощью брелока:

p, blockquote<dp>6,0,0,0,0—>

p, blockquote<dp>7,0,0,0,0—>

p, blockquote<dp>8,0,0,0,0—>

Настройка чувствительности датчика наклона с помощью ЖК-брелока производится в следующей последовательности:

p, blockquote<dp>9,0,0,0,0—>

p, blockquote<dp>10,0,0,0,0—> adsp-pro-1—>

Вход в главное меню программирования

h3<dp>2,0,0,0,0—>

Вход в меню программирования происходит при помощи ЖК-брелока и сервисной кнопки в следующей последовательности действий:

p, blockquote<dp>11,0,0,0,0—>

p, blockquote<dp>12,0,0,0,0—>

h3<dp>3,0,0,0,0—>

p, blockquote<dp>13,0,0,0,0—>

p, blockquote<dp>14,0,0,0,0—>

Таблицы программируемых функций

h3<dp>4,0,0,0,0—>

p, blockquote<dp>15,0,0,0,0—>

p, blockquote<dp>16,0,1,0,0—> adsp-pro-2—>

p, blockquote<dp>17,0,0,0,0—>

p, blockquote<dp>18,0,0,0,0—>

Программирование параметров запуска двигателя

h3<dp>5,0,0,0,0—> p, blockquote<dp>19,0,0,0,0—> p, blockquote<dp>20,0,0,0,0—>

Таблица выбора программируемых функций запуска

p, blockquote<dp>21,0,0,0,0—> p, blockquote<dp>22,0,0,0,0—> p, blockquote<dp>23,0,0,0,0—> p, blockquote<dp>24,0,0,0,0—>

Как установить время на брелке Старлайн А93

h3<dp>6,0,0,0,0—>

Для установки времени на брелоке необходимо произвести следующую последовательность действий:

p, blockquote<dp>25,0,0,0,0—>

1. Войти в меню функций, для чего необходимо удерживать кнопку 4 брелока. После этого часы на брелоке начнут мигать.
2. В течение 8 секунд кнопками 2-3 (больше — меньше) установить требуемое время часов.
3. Кратковременное нажатие кнопки 4 переведет к установке минут, последующее – будильника, далее вплоть до окончания установки.

Возврат на заводские установки

h3<dp>8,0,0,0,0—> p, blockquote<dp>27,0,0,0,0—> p, blockquote<dp>28,0,0,0,0—>

В автосигнализации Starline A93 предусмотрено гибкое программирование дополнительных каналов. Эта процедура сложная, требует специальных навыков работы с оборудованием Starline, а также опыта настройки систем автомобиля.

p, blockquote<dp>29,0,0,0,0—>

Программирование канала интерфейса CAN + LIN

h3<dp>9,0,0,0,0—>

Данное программирование производится после подключения всех устройств охранной сигнализации Старлайн А93. Для входа в режим программирования требуется выполнить следующие действия:

p, blockquote<dp>30,0,0,0,0—>

1. Отключить питание комплекса.
2. Отсоединить разъем подключения интерфейса CAN + LIN.
3. Включить питание охранного комплекса, удерживая кнопку сервиса до тех пор, пока не прозвучит пятикратный короткий сигнал подтверждения сирены.
4. После отжатия сервисной кнопки должен прозвучать четырехкратный сигнал сирены, что подтверждает переход в режим программирования.

adsp-pro-3—>

Ввод четырехзначного номера автомобиля

h3<dp>10,0,0,0,0—>

Каждой модели автомобиля, которая поддерживается  CAN интерфейсом, соответствует свой уникальный четырехзначный номер. Этот уникальный номер можно найти в Таблице автомобилей брошюры CAN телематика, которая входит в комплект сигнализации Старлайн А93 либо на сайте производителя .

p, blockquote<dp>31,0,0,0,0—>

Последовательность действий:

p, blockquote<dp>32,1,0,0,0—>

1. Войти в режим программирования, как указано выше.
2. Быстро нажать сервисную кнопку число раз, соответствующее первой цифре номера. Сирена подтвердит соответствующими номеру количествами звуковых сигналов.
3. Подобную процедуру провести для последующих номеров.
4. По окончании ввода последней цифры через две секунды прозвучит два сигнала сирены, обозначающее, что номер введен правильно и будет записан в охранную систему. В противном случае прозвучит четыре звуковых сигнала. Программирование придется произвести заново.

Графический алгоритм действий приведен на рисунке:

p, blockquote<dp>33,0,0,0,0—> p, blockquote<dp>34,0,0,0,0—>

Настройка параметров CAN + LIN

h3<dp>11,0,0,0,0—>

Последовательность действий:

p, blockquote<dp>35,0,0,0,0—>

1. Перейти в режим программирования.
2. Войти в раздел меню программирования нажатием кнопки соответствующее номеру раздела число раз.
3. Произвести программирование параметров.

Графический пример алгоритма:

p, blockquote<dp>36,0,0,0,0—> p, blockquote<dp>37,0,0,0,0—>

Более подробное описание программирования интерфейса можно найти в инструкции по установке Starline A93.

p, blockquote<dp>38,0,0,0,0—>

Настройка охранного комплекса Старлайн А93

После выполнения всех электромонтажных работ еще раз проверяют правильность электрических соединений, проверяют отсутствие коротких замыканий и обрывов электрических цепей. После этого производят пробное включение комплекса. Для этого подключают клеммы аккумуляторной батареи к бортовой сети автомобиля. В этот момент обязательно, чтобы брелки со вставленными элементами питания были под рукой. При первоначальном запуске, возможно, что сигнализация сразу войдет в охранный режим, сработает сирена, могут заблокироваться двери. Если в автомобиле есть проблемы с открытием дверных замков от механического ключа, лучше открыть форточки на случай блокировки дверей.

https://youtube.com/watch?v=nYS2tfwQPRI

После снятия автомобиля с охраны производят пробный запуск двигателя. Если он произошел успешно, глушат двигатель и проверяют наличие ошибок систем автомобиля с помощью компьютерной диагностики. Если новые ошибки отсутствуют, переходят к программированию систем охранной сигнализации в соответствии с таблицами, приведенными в руководствах по установке и обслуживанию.

Важные функции сигнализации Старлайн А93

Какие зоны охраняет Starline A93:

• Все открывающиеся детали: двери, капот, багажник, стояночный тормоз, педаль тормоза, контроль, через концевики
• Кузов, реакция на вибрацию, двухуровневый датчик удара, датчик наклона
• Зажигание, контроль через вход в цепь зажигания
• Двигатель — реле блокировки, кодовое реле StarLine R3 (опция)
• Внутреннее пространство салона — дополнительный датчик (опция)

Противоугонные опции устройства:

1. Режим охраны со звуковыми и световыми сигналами тревоги
2. Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем
3. Бесшумное включение/выключение режима охраны
4. Режим бесшумной охраны
5. Режим охраны с работающим двигателем
6. Включение/выключение охраны без использования брелка
7. Автоматический возврат в режим охраны при случайном выключении
8. Автоматическое включение режима охраны
9. Режим иммобилайзера
10. Режим антиограбления
11. Режим «паника»
12. Программируемый персональный код экстренного выключения режима охраны
13. Блокировка двигателя и её сохранение при демонтаже автосигнализации
14. Программируемое 2-шаговое выключение блокировки двигателя

Функции самодиагностики и определения неисправности:

• Индикация причин срабатывания по 11 зонам
• Сигнализация неисправной зоны при включении охраны
• Автоматический контроль состояния охранных датчиков с отключением неисправных и сообщением об их неисправности
• Индикация факта срабатывания звуковыми сигналами
• Индикация автосигнализации светодиодом и на дисплее брелка
• Светодиодная индикация исправности концевиков

Какими сервисными функциями обладает эта модель:

1. Активации датчиков до выключения света салона и обход зоны дверей
2. Выключения охраны, регулировка громкости сигналов
3. Удаленное отключение датчика удара и наклона в режиме охраны
4. Удаленное управление Ц/З (центральным замком)
5. Управление центральным замком от замка зажигания
6. Двух шаговое открывание замков
7. Двух импульсное закрывание замков дверей
8. Шесть каналов управления доп оборудованием
9. Контроль напряжения аккумулятора автомобиля
10. Определение температуры в салоне и снаружи автомобиля
11. Поиск из автомобиля
12. Световая сигнализация открытых дверей
13. Режим турбо таймера
14. Удаленное программирование функций и брелков
15. Сервисный режим
16. Управление светом салона автомобиля
17. Вызов из автомобиля
18. Страховка от случайного нажатия кнопок брелка
19. Прописание новых брелков и удаление утерянных из памяти системы
20. Настройка времени, будильника, таймера
21. Контроль зарядки основного брелка
22. Возможность совместной работы с GSM модулями StarLine M20, M30 и StarLine M21, M31 (управление автосигнализацией и контроль её состояния по GSM каналу
23. Дистанционный и автоматический запуск, продление, остановка двигателя
24. Дистанционный запуск двигателя в автомобилях с кнопкой «старт-стоп»
25. Работа с любым двигателем: бензин/дизель
26. Выбор трансмиссии: ручная или автоматическая
27. Контроль работы двигателя по сигналам таходатчика, генератора или напряжению сети
28. Защита от передержки стартера при запуске двигателя
29. Понимании оставшегося времени работы двигателя на брелке

Важные функции сигнализации Старлайн А93

Какие зоны охраняет Starline A93:

• Все открывающиеся детали: двери, капот, багажник, стояночный тормоз, педаль тормоза, контроль, через концевики
• Кузов, реакция на вибрацию, двухуровневый датчик удара, датчик наклона
• Зажигание, контроль через вход в цепь зажигания
• Двигатель — реле блокировки, кодовое реле StarLine R3 (опция)
• Внутреннее пространство салона — дополнительный датчик (опция)

Противоугонные опции устройства:

1. Режим охраны со звуковыми и световыми сигналами тревоги
2. Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем
3. Бесшумное включение/выключение режима охраны
4. Режим бесшумной охраны
5. Режим охраны с работающим двигателем
6. Включение/выключение охраны без использования брелка
7. Автоматический возврат в режим охраны при случайном выключении
8. Автоматическое включение режима охраны
9. Режим иммобилайзера
10. Режим антиограбления
11. Режим «паника»
12. Программируемый персональный код экстренного выключения режима охраны
13. Блокировка двигателя и её сохранение при демонтаже автосигнализации
14. Программируемое 2-шаговое выключение блокировки двигателя

Функции самодиагностики и определения неисправности:

• Индикация причин срабатывания по 11 зонам
• Сигнализация неисправной зоны при включении охраны
• Автоматический контроль состояния охранных датчиков с отключением неисправных и сообщением об их неисправности
• Индикация факта срабатывания звуковыми сигналами
• Индикация автосигнализации светодиодом и на дисплее брелка
• Светодиодная индикация исправности концевиков

Какими сервисными функциями обладает эта модель:

1. Активации датчиков до выключения света салона и обход зоны дверей
2. Выключения охраны, регулировка громкости сигналов
3. Удаленное отключение датчика удара и наклона в режиме охраны
4. Удаленное управление Ц/З (центральным замком)
5. Управление центральным замком от замка зажигания
6. Двух шаговое открывание замков
7. Двух импульсное закрывание замков дверей
8. Шесть каналов управления доп оборудованием
9. Контроль напряжения аккумулятора автомобиля
10. Определение температуры в салоне и снаружи автомобиля
11. Поиск из автомобиля
12. Световая сигнализация открытых дверей
13. Режим турбо таймера
14. Удаленное программирование функций и брелков
15. Сервисный режим
16. Управление светом салона автомобиля
17. Вызов из автомобиля
18. Страховка от случайного нажатия кнопок брелка
19. Прописание новых брелков и удаление утерянных из памяти системы
20. Настройка времени, будильника, таймера
21. Контроль зарядки основного брелка
22. Возможность совместной работы с GSM модулями StarLine M20, M30 и StarLine M21, M31 (управление автосигнализацией и контроль её состояния по GSM каналу
23. Дистанционный и автоматический запуск, продление, остановка двигателя
24. Дистанционный запуск двигателя в автомобилях с кнопкой «старт-стоп»
25. Работа с любым двигателем: бензин/дизель
26. Выбор трансмиссии: ручная или автоматическая
27. Контроль работы двигателя по сигналам таходатчика, генератора или напряжению сети
28. Защита от передержки стартера при запуске двигателя
29. Понимании оставшегося времени работы двигателя на брелке

Что это такое?

Что же это такое, дополнительные каналы сигнализации Starline? Попробуем объяснить метафорически.

Представьте, у вас есть часы. Они показывают время, могут соединяться со смартфоном и оповещать о некоторых событиях, а также фиксируют ваши жизненные показатели (пульс, дыхание, количество шагов и т.д.). А еще у них есть опция, действие которой не задано. Пользователь сам может выбрать, какую программу туда подключить. Например, аудиотреки в смартфоне перелистывать, калькулятор, таймер, напоминалка и т.д.

Вот такая «чистая», «незанятая» опция в часах – это и есть дополнительный или гибкий канал в Старлайн. Их применение дает возможность отрегулировать работу, например, электрических стеклоподъемников, зеркал (автоматическое складывание), автомобильной оптики, вспомогательных блокираторов и т.д. Вариантов очень много, от включения видеорегистратора при срабатывании датчика удара до управления положением водительского кресла.

Включение дополнительных режимов, как правило, «завязывают» на срабатывание постановки авто на охрану, сигнала тревоги или автозапуска двигателя.

Логика работы дополнительного канала, как и ее суть, определяется автовладельцем по своему усмотрению. Многие вообще не пользуются этой возможностью, не желая вникать в сложные инструкции. Там и в самом деле, нелегко. Вы должны обладать, хотя бы минимальным запасом знаний в автомобильной электронике, а также уметь читать схемы подключения и правильной разводки проводов. Если ничего в этом не понимаете, лучше туда не лезьте, рискуете напрочь спалить всю цепь питания.

Комплектация поставки сигнализации Starline A93

Комплект поставки Starline a93

1. Краткая инструкция по эксплуатации;
2. Гарантийный талон;
3. Памятка;
4. Основной брелок управления с обратной связью и ЖК дисплеем;
5. Центральный процессорный блок;
6. Элемент питания основного брелка (ААА);
7. Дополнительное реле вместе с колодкой;
8. Дополнительный брелок;
9. Силовой модуль;
10. Модуль обхода штатного иммобилайзера*;сирена*; — силовой кабель питания и управления световыми сигналами;
11. Модуль приемопередатчика (трансивер)
12. Кабель подключения силового модуля и датчика температуры двигателя к блоку автосигнализации;
13. Кабель подключения 2CAN интерфейса;
14. Кабель центрального замка с 6-контактным разъемом;
15. Кабель с 6-контактным разъемом для подключения входов автосигнализации;
16. Основной кабель с 10-контактным разъемом;
17. Кабель подключения приемопередатчика;
18. Светодиод индикации состояния сигнализации;
19. Провод для подключения концевого выключателя капота;
20. Сервисная кнопка;
21. Датчик температуры двигателя;
22. Переходник для подключения дополнительных датчиков;
23. Концевой выключатель капота, 2 самореза, клемма для подключения массы, диоды 1N4007

Видео обзор комплектации:

Характеристики сигнализации

Охранные функции STARLINE A93

• Диалоговая защита наличие удобного диалогового 128-битного кода управления, через который не сможет пробиться ни один из известных кодграбберов (устройства, позволяющие считывать код системы);
• Защита от радиопомех StarLine уверенно работает в условиях экстремальных городских радиопомех
• SUPER SLAVE (опция) Управление охраной автомобиля штатным брелком с надежной дополнительной диалоговой авторизацией дополнительным брелком StarLine. Опция доступна при интеграции 2CAN или CAN+LIN интерфейса
• Расширенный диапазон температур Работает при температуре от минус 50 до плюс 85 °С
• Рекордная энерго экономичность Держит заряд аккумулятора до 60 дней в режиме охраны
• Контроль канала связи Постоянный контроль канала связи проверяет нахождения брелка в зоне действия сигнализации
• Авторизация по PIN-коду (опция) Дополнительная авторизация путем ввода индивидуального PIN-кода . Опция доступна при интеграции 2CAN или CAN+LIN интерфейса
• 3D датчик удара и наклона сработает при поддомкрачивание и эвакуацию автомобиля

• Телематика (опция) Дистанционное управдение охраной автомобиля, при интеграции опциональных GSM-GPRS, GPS-ГЛОНАСС т
• Управление с телефона GSM-интерфейс позволяет управлять , получать оповещения на ваш телефон
• Бесплатный мониторинг (опция) При подключении StarLine GPS-ГЛОНАСС-Мастер вы сможете с точностью до нескольких метров узнать местонахождение своего автомобиля
• Автозапуск Интеллектуальный автозапуск позволяет запустить двигатель по температуре, в заданное время или периодически
• 2CAN (опция) Интеграция 2CAN интерфейса обеспечивает, установку сигнализации на автомобили, оснащенные несколькими цифровыми шинами CAN
• CAN+LIN (опция) Интеграция CAN+LIN интерфейса обеспечивает быструю установку на автомобили, оснащенные шинами CAN, LIN, такие, как: Lada Kalina, Lada Kalina II, Lada Priora и Lada Granta
• Гибкие сервисные каналы Можно запрограммировать: аварийную сигнализацию, складывание зеркал, настройку сидений под владельца и многое другое
• Ударопрочный брелок с защищенной антенной

К чему это может привести?

В случае если не активирована функция «Авторизация владельца в режиме Slave/с помощью метки» — автомобиль остаётся со своим, подвластным к вскрытию радиоканалом, что позволяет открыть автомобиль устройством «трансляции штатного радиосигнала ключа/брелока» и система StarLine будет считать, что снятие с охраны произведено именно Вами штатным ключом/брелком. В ТАКОМ СЛУЧАЕ ГРАБЁЖ И УГОН АВТОМОБИЛЯ ВОЗМОЖЕН!

В случае когда активирована функция «Авторизация владельца в режиме Slave/с помощью метки» — происходит диалоговое «общение» между блоком сигнализации и брелоком StarLine. В случае ретрансляции радиосигнала штатного брелока автомобиля — злоумышленник не сможет им воспользоваться, т.к. системой StarLine, по истечению некоторого времени (см. картинку), не будет распознан свой оригинальный брелок-метка StarLine — включится режим паника (будет кричать сирена), владелец получит оповещение о несанкционированном проникновении в автомобиль и двигатель автомобиля будет заблокирован.

Принцип работы диалогового кода:

Пример как включить функцию «Авторизация владельца в режиме Slave/с помощью метки»:

После активации функции «Авторизация владельца в режиме Slave/с помощью метки» необходимо перевести брелок в режим «метки».

Пример как включить режим «метки» на брелоке серии Ах4:

Войдите в меню функций брелока, выберите пункт 6(включение режима метки) и кнопкой 3 установите вариант: SIA

Для выхода из меню функций брелока нажмите длительно кнопку 4(до звукового сигнала).

Теперь основной брелок автосигнализации будет выполнять функции метки

Источник
